這款是市面上常見的公版外殼行動電源，號稱有電量12000mAh，是否如其標示，以下有簡介與測試

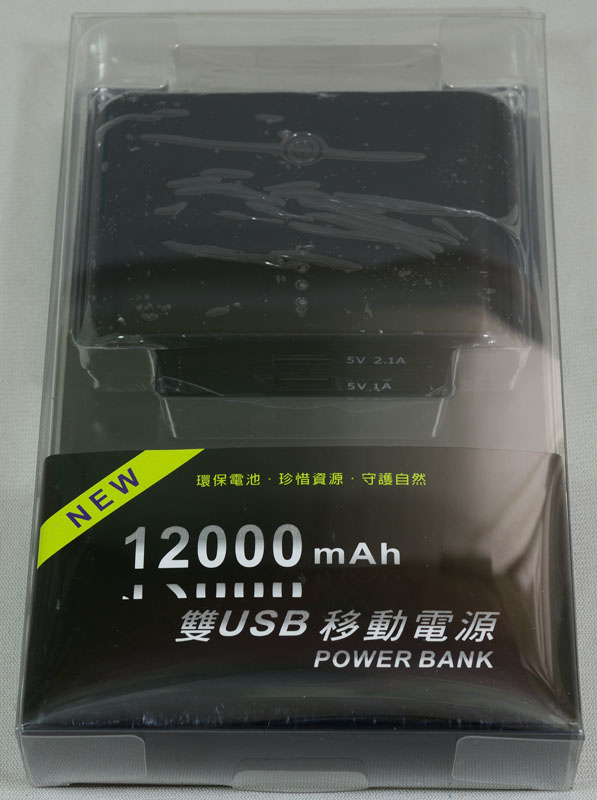

透明外盒可以看到行動電源本體，下方標上產品容量及名稱
外盒後方有中文說明產品特色、使用方式、規格參數與注意事項

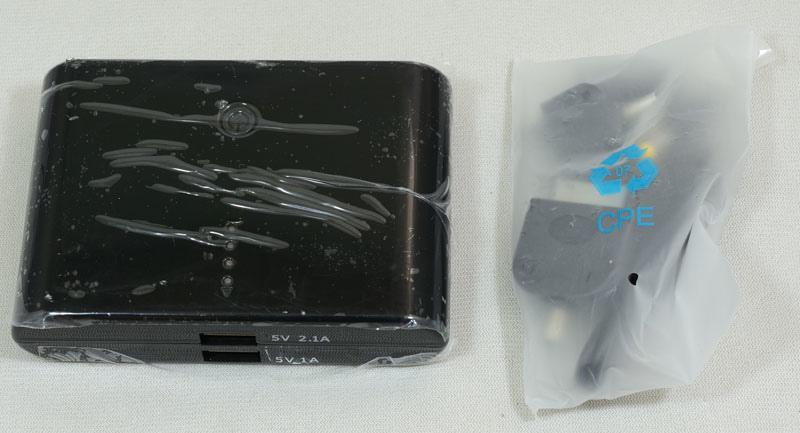

包裝內容，只有行動電源本體與裝在塑膠袋內的線材及插頭

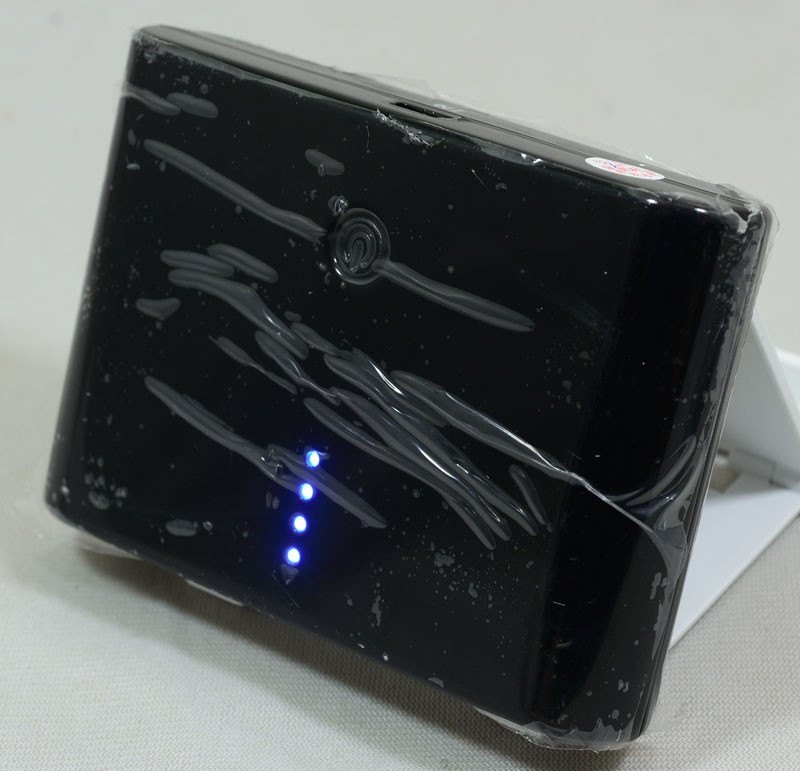

正面外觀，為黑色亮面塑膠材質，表面有一層保護用的膠膜，可以撕除，中央有一個電源鍵，電源鍵下方有四個電量指示燈，表示目前內部電容量

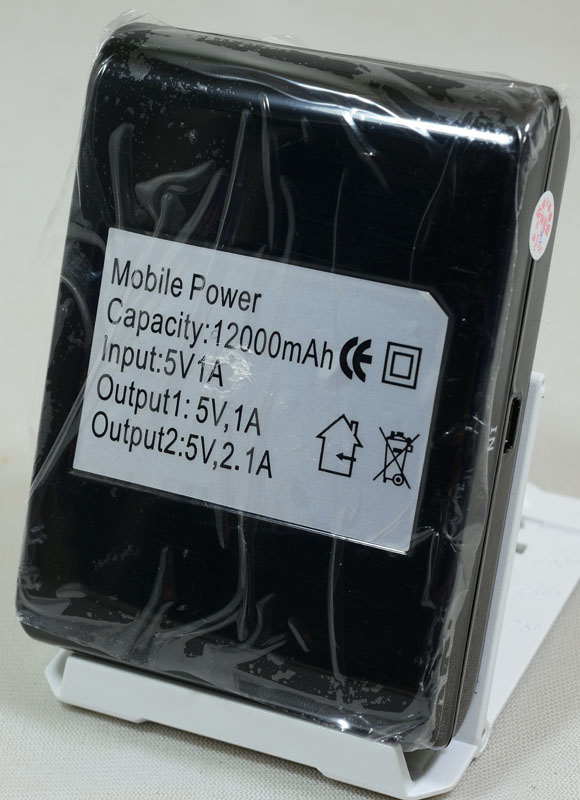

背面有一張容量及輸入/輸出規格標示貼紙

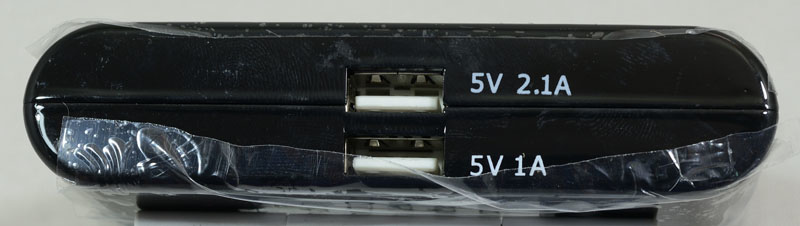

頂部有兩個標準USB輸出插座，可分別輸出最高2.1A及最高1A的電流

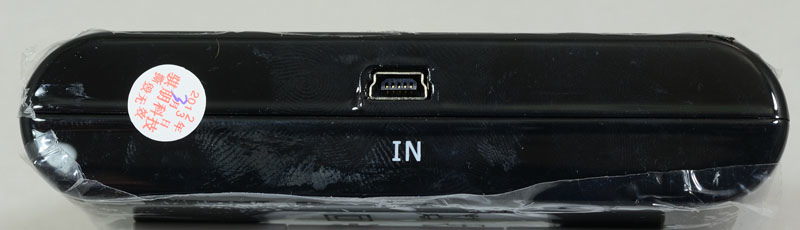

底部有一個Mini USB充電輸入插座，以及封條貼紙

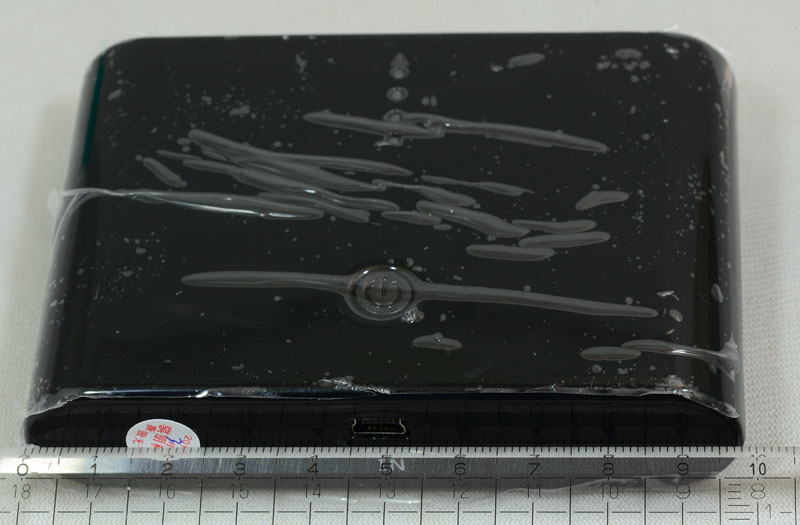

本體長度大約是9.9公分

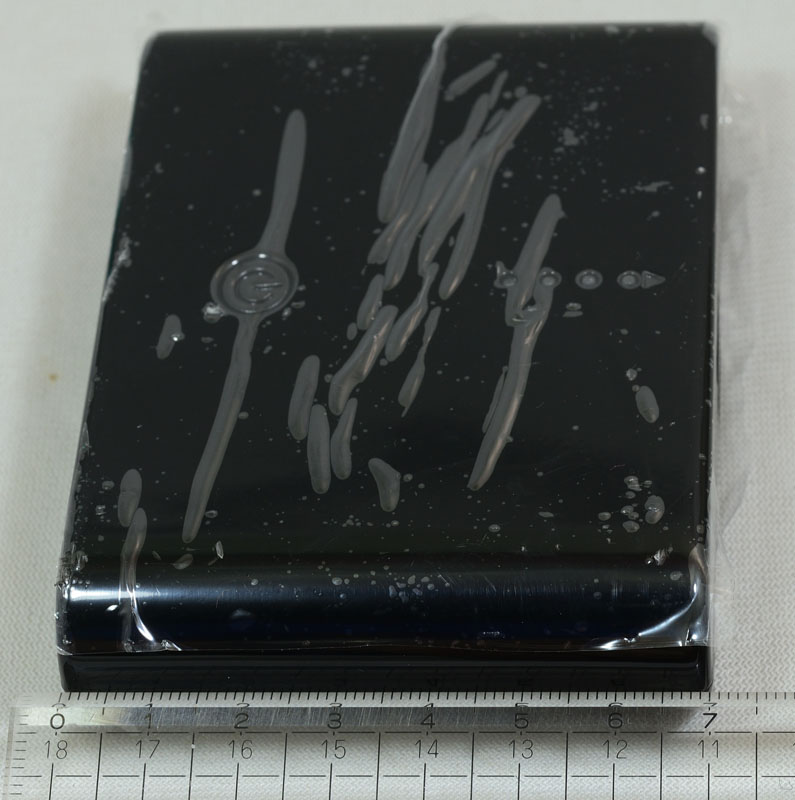

本體寬度大約是7公分

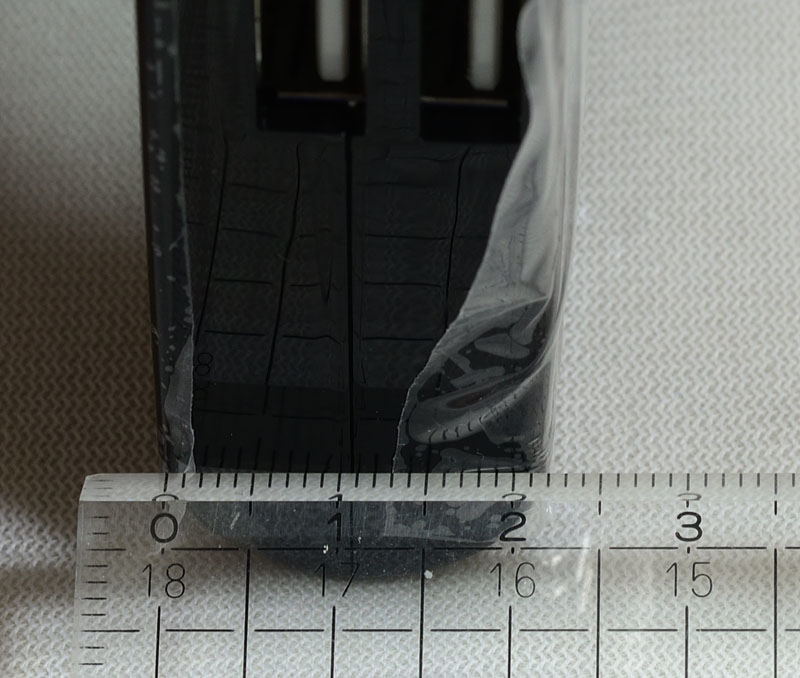

本體厚度大約是2.2公分

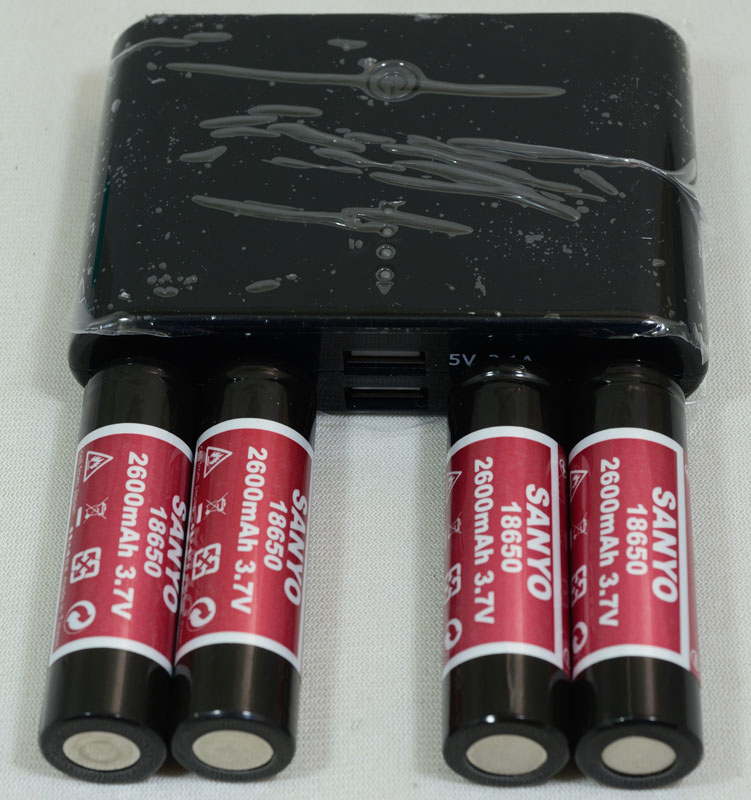

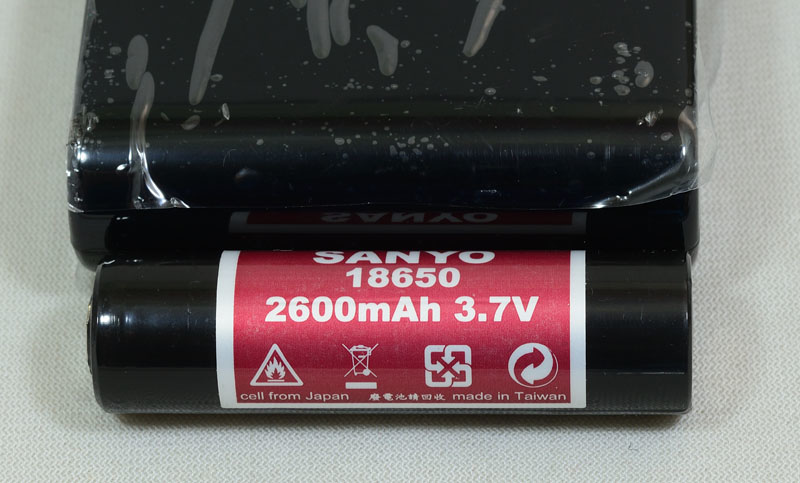

與標準18650鋰電池比較一下，體型長度剛好可以排下四顆
寬度與厚度也可以容納進去

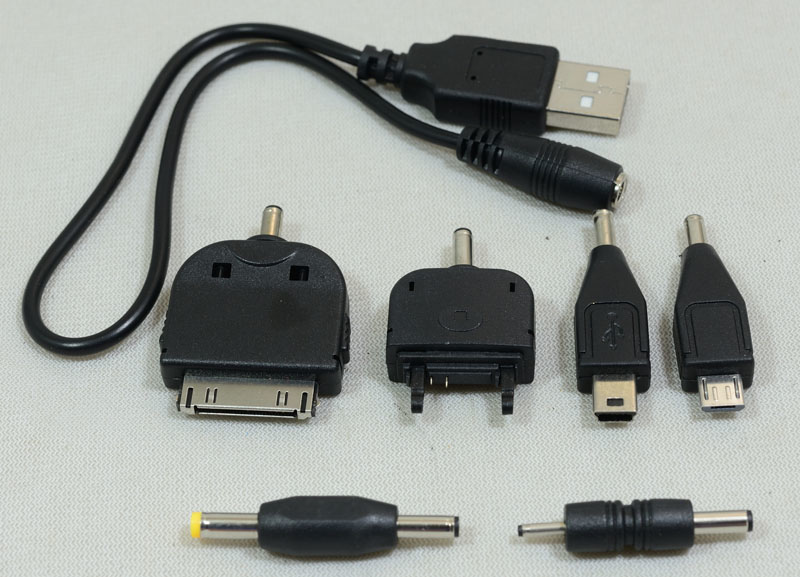

所附的線路與六種搭配的接頭

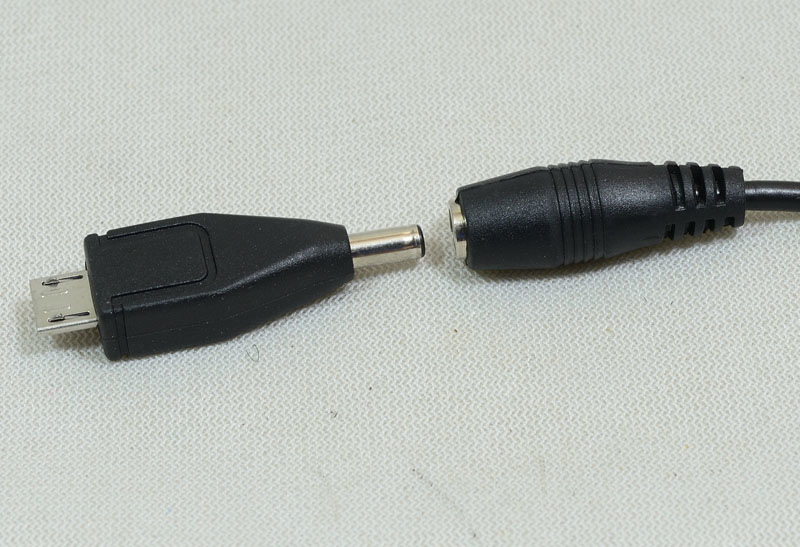

線路與接頭採用DC公母頭方式連接，可依需要轉換使用

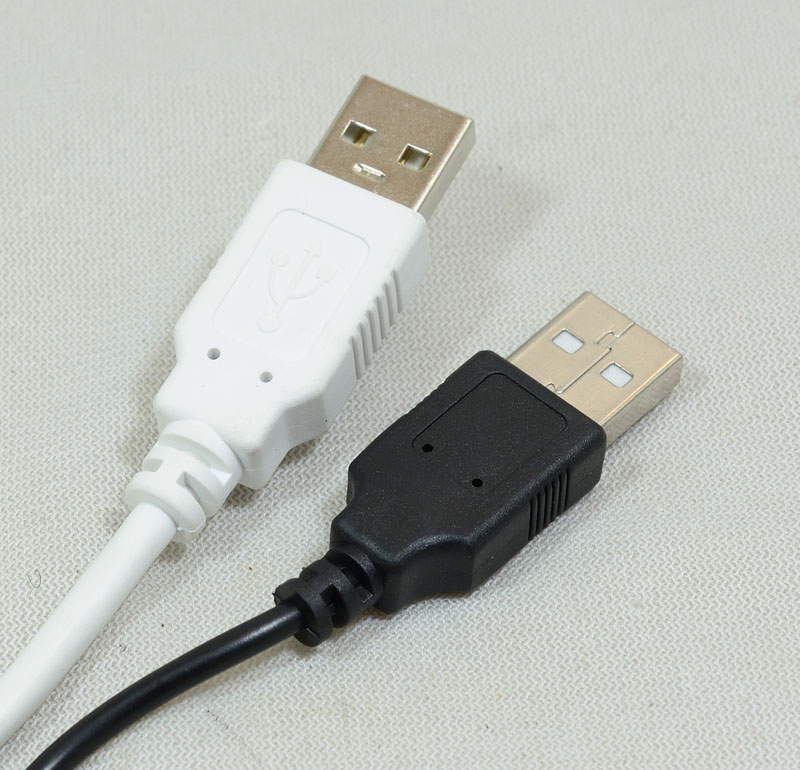

與其他行動電源所附的線材比較，此款的明顯較細
接下來就是測試
測試方式：
1.首先測試充電，在其輸入端串上毫安小時(mA-hour)儀表，測量充電時輸入mAh，並計算出Wh(瓦小時)，與原始標示的mAh/Wh進行比較，充電開始到完成的判定，是將行動電源用到低電量自動關機後，插上充電器開始測試，直到充電電流降到0(或低於0.1A)就算完成
行動電源電池可輸出Wh計算：電池容量mAh*3.7V(鋰離子/鋰聚合標稱電壓)/1000=該行動電源電池組能提供的Wh
充電輸入Wh計算：輸入容量mAh*5V(充電輸入電壓)/1000=充電時所需要的Wh
2.接下來測試不同放電電流下可放電容量，在輸出端串上毫安小時(mA-hour)儀表，負載端設定500mA(0.5A)、1000mA(1A)、1500mA(1.5A)、2000mA(2A)四種輸出電流下，行動電源從充飽放電至第一次低電量自動關機為止的總輸出mAh(毫安小時)，並計算出輸出Wh(瓦小時)
各電流輸出Wh計算：輸出容量mAh*5V(輸出電壓)/1000=放電時實際能提供的Wh

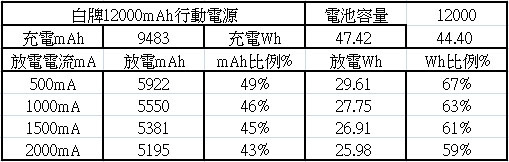

充放電測試結果表：
結論：
1.各電流測試輸出期間，電壓仍維持於5V上下，無大幅變動情形
2.第一次放電自動關機後，按下輸出鈕仍可點亮電池容量指示燈的最後一格，表示仍有殘存部分電力
3.實際可用Wh僅有59~67%的水準
報告完畢，謝謝收看
