首先感謝版友出借此顆電源供在下測試,因為有保固問題,請恕在下沒辦法進行拆解



測試一:

使用電子負載,測試輸出的轉換效率

電子負載機種為四機裝,每機最大負荷量為60V/60A/300W,分配為一組3.3V、一組5V及兩組12V

測試從無負載開始,各機以每1安培為一段加上去,直到達到電子負載極限(12V26A)3.3V/5V則受限於電源本體總和功率輸出能力

使用設備為ZenTech 2600四機電子負載(消耗電力)HIOKI 3332 POWER HiTESTER(測試交流輸入功率)SANWA PC5000數位電表(測試線組末端的各組輸出電壓)



3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出47%3.3V/5V最大總和功率達到電源供應器標示值,故後面測試的3.3V/5V電流就不再往上加


各輸出百分比下轉換效率長條圖(橫軸:輸出百分比、縱軸:轉換效率)

Corsair AX1500i綜合輸出9%效率89.2%,輸出11%效率90.7%,依照線性關係計算輸出10%下效率為89.9%,比80PLUS鈦金認證要求的10%輸出90%效率略低0.5%

Corsair AX1500i綜合輸出19%效率92.6%,符合80PLUS鈦金認證要求的20%輸出92%效率

Corsair AX1500i綜合輸出50%效率92%,比80PLUS鈦金認證要求的50%輸出94%效率低2%


12V輸出下各段轉換效率表,這時僅對12V負載測試,3.3V/5V維持空載,12V輸出從0%提升至83%下,3.3V空載電壓下降30mV5V空載電壓下降10mV


12V輸出各百分比下轉換效率長條圖(橫軸:輸出百分比、縱軸:轉換效率)

Corsair AX1500i12V輸出10%效率90%,符合80PLUS鈦金認證要求的10%輸出90%效率

Corsair AX1500i12V輸出19%效率92.5%,符合80PLUS鈦金認證要求的20%輸出92%效率

Corsair AX1500i12V輸出51%效率93.4%,比80PLUS鈦金認證要求的50%輸出94%效率低0.6%


12V輸出83%下電源供應器紅外線熱影像圖,可以看到外殼背面及模組化輸出插座附近有溫度比較高的點




測試二:

使用常見的電腦配備實際上機運作,使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V/顯示卡12V的電壓變化,並繪製成圖表

此測試電腦配備CPU/GPU/機械硬碟於全負荷運作下,其直流耗電量約在600W左右



3.3V電壓記錄,電壓最高與最低點差異為19.2mV,負載加上時電壓上升


5V電壓記錄,電壓最高與最低點差異為17.6mV,負載加上時電壓上升


主機板12V電壓記錄,電壓最高與最低點差異為18mV,負載加上時電壓先下降再上升

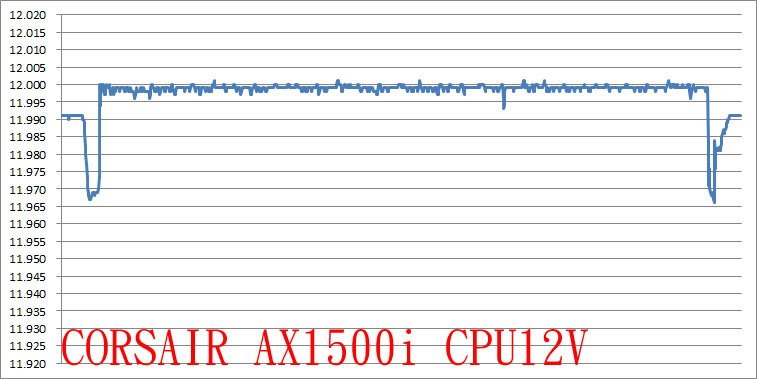

處理器12V電壓記錄,電壓最高與最低點差異為35mV,負載加上時電壓先下降再上升


顯示卡12V電壓記錄,電壓最高與最低點差異為20mV,負載加上時電壓先上升再下降




測試三:

使用示波器搭配電子負載進行靜態負載下低頻及高頻輸出漣波測量及動態負載測試,動態負載就是讓輸出電流於固定斜率及週期下進行高低升降變化,並使用示波器觀察3.3V/5V/12V各路電壓變動狀況,目的是測試暫態響應能力

使用設備:Tektronix TDS3014B數位示波器



示波器中CH1黃色波型為動態負載電流變化波型,CH2藍色波型為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型,CH2/CH3/CH4垂直每格20mV

3.3V/22A5V/22A12V/52A輸出下12V/5V/3.3V各路低頻漣波分別為15.2mV/13.2mV/7.2mV


3.3V/22A5V/22A12V/52A輸出下12V/5V/3.3V各路高頻漣波分別為11.6mV/14.4mV/7.6mV


各路動態負載參數設定

3.3V5V:最高電流15A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒

12V:最高電流25A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒

藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時間越短者,表示其暫態響應越好

因為高效率電源在輕載時會進入節能模式,為了脫離節能模式,測試時會在12V加上一個20A的靜態恆電流負載

3.3V啟動動態負載,最大變動幅度304mV,同時造成5V產生104mV12V產生30mV的變動


5V啟動動態負載,最大變動幅度為160mV,同時造成3.3V產生44mV12V產生30mV的變動


12V啟動動態負載,最大變動幅度為226mV,同時造成3.3V產生68mV5V產生34mV的變動




各項測試結果簡單總結:

115V輸入下要符合80PLUS鈦金認證,其輸出百分比及轉換效率要求分別為10%輸出90%效率、20%輸出92%效率、50%輸出94%效率、100%輸出90%效率。Corsair AX1500i綜合輸出19%效率92.6%、純12V輸出10%效率90%、純12V輸出19%效率92.5%,符合80PLUS鈦金認證要求

Corsair AX1500i綜合輸出10%效率89.9%(計算值)、綜合輸出50%效率92%、純12V輸出51%效率93.4%,均比80PLUS鈦金認證效率要求略低0.5%2%

效率表現:★★★★★★★★☆☆



實際使用電腦配備測試輸出負載能力,各路電壓開始/結束時最大變動幅度,顯示卡12V20mV,處理器12V35mV3.3V19.2mV5V17.6mV,主機板12V18mVCorsair AX1500i具備輸出壓降補償機制,負載加上時3.3V/5V輸出電壓上升、主機板/處理器12V輸出電壓先降再升,同時對高耗電的顯示卡12V發揮補償作用

電壓表現:★★★★★★★★★☆



輸出漣波測試,電源供應器於3.3V/22A5V/22A12V/52A靜態負載下的漣波表現分別為15.2mV(12V)/13.2mV(5V)/7.2mV(3.3V),幅度均很小。動態負載測試方面,3.3V有比較大的變動幅度304mV12V226mV5V160mV,電流變動期間僅有發生較大的電壓升降幅度,並無發生電壓連續上下震盪狀況。另外Corsair 1500i採用12V一組功率級,5V一組功率級的設計,3.3VDC-DC電路經5V轉換而來,所以動態負載下3.3V5V產生明顯的影響

漣波表現:★★★★★★★★★★

動態表現:★★★★★★★☆☆☆



報告完畢,謝謝收看
