Antec High Current Gamer X1000(HCG1000 EXTREME)產品特色:
1.安鈦克保證1000W足瓦連續輸出
2.100%模組化,輕鬆整線便捷安裝
3.80 PLUS GOLD認證,最高效率達92%,可有效減少您的電費支出
4.PhaseWave設計以直流轉直流(DC-DC)架構為基礎,採用具備同步整流技術的伺服器等級全橋式LLC設計
5.安鈦克10年有限保固與全球支援服務
6.135mm FDB液態軸承靜音風扇,具備更長的使用壽命
7.Zero RPM Manager,在負載低的狀況下,風扇將停止運行,大幅降低噪音,保持絕對靜音
8.99% +12V輸出,支援CPU與GPU的最大電力需求
9.CircuitShield工業級線路保護,提供OCP/OVP/UVP/SCP/OPP/OTP/SIP/NLO等保護
10.100%全日系高效能電容,可確保連續電力輸出的穩定性與校準性

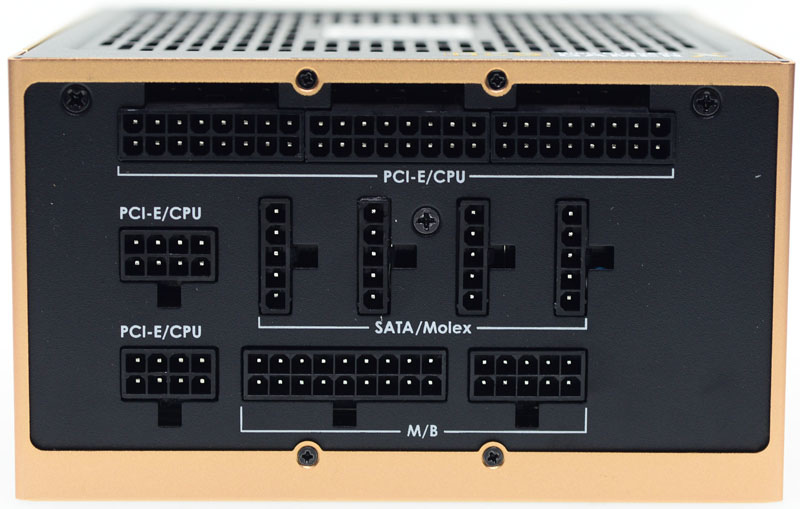

11.28(18+10)Pin主機板模組化插座,可支援下一代的主機板接頭使用
12.工業級16pin模組化插座,各插座可支援兩組8pin線材輸出,也支援下一代接頭並加倍提升模組線材的擴充性
13.於主機板、處理器、顯示卡電源模組化線路接頭端12V迴路加上電容,增加供電的穩定性
14.ATX12V V2.4,根據最新電源供應器的標準而設計,相容最新一代的處理器平台

Antec High Current Gamer X1000(HCG1000 EXTREME)輸出接頭數量:
ATX24P:1個
CPU12V 4+4P:2個
PCIE 6+2P:8個
SATA:12個
大4P:6個
小4P(轉接線):1個

新商標外盒正面,左上為新商標,右上為系列輸出瓦數標示及80PLUS金牌標章,中間為產品名稱High Current Gamer白色大字及EXTREME/全模組化電源白色小字,左下為產品特色圖示,右下為Designed by Antec in California字樣

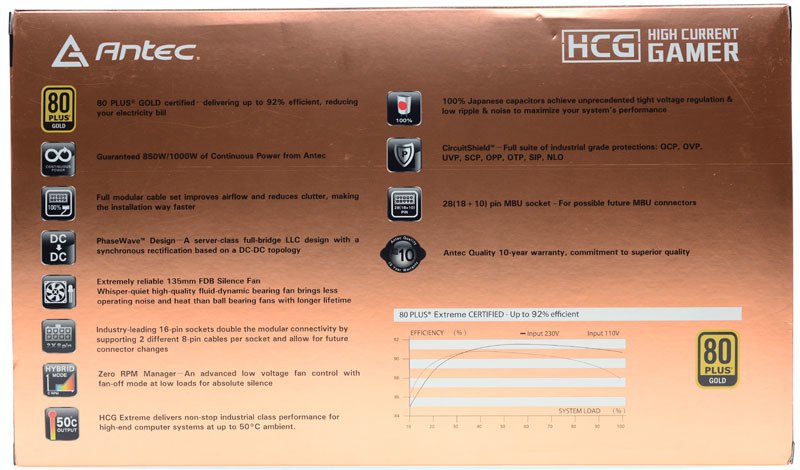

外盒背面,左上為新版本商標,右上為High Current Gamer HCG字樣,並以英文搭配圖示說明產品主要特色,右下印上轉換效率圖表及80PLUS認證標誌

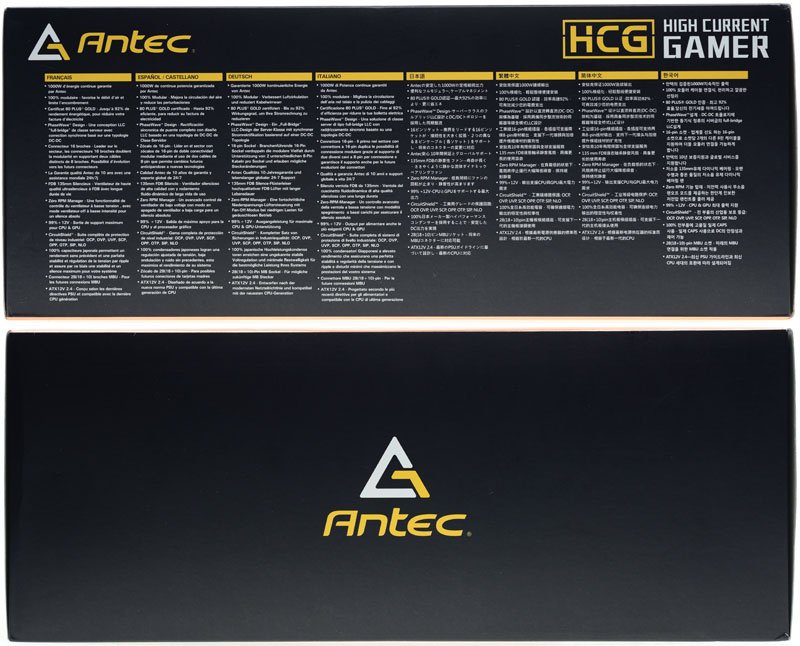

外盒上下側面印上新版本Antec三角造型商標,還有除英文以外的多國語言產品特色說明

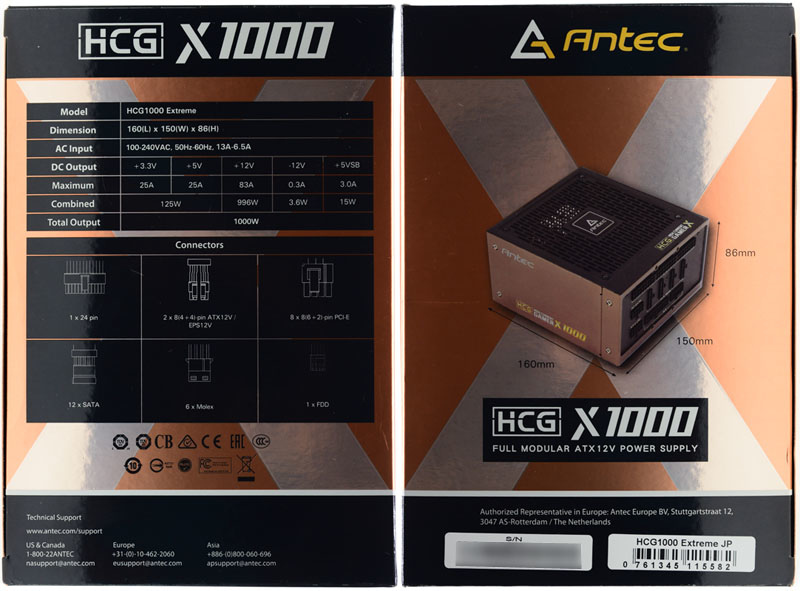

外盒左右側面,印有產品型號、尺寸、輸入/輸出規格表、接頭種類及數目表、安規認證標章、新版本商標、系列名稱、條碼,客服聯絡資訊則以小字印在最下方
打開彩盒外蓋,可看到方便抽取內部紙盒的開口
內部紙盒為純黑色,中央有Antec三角商標

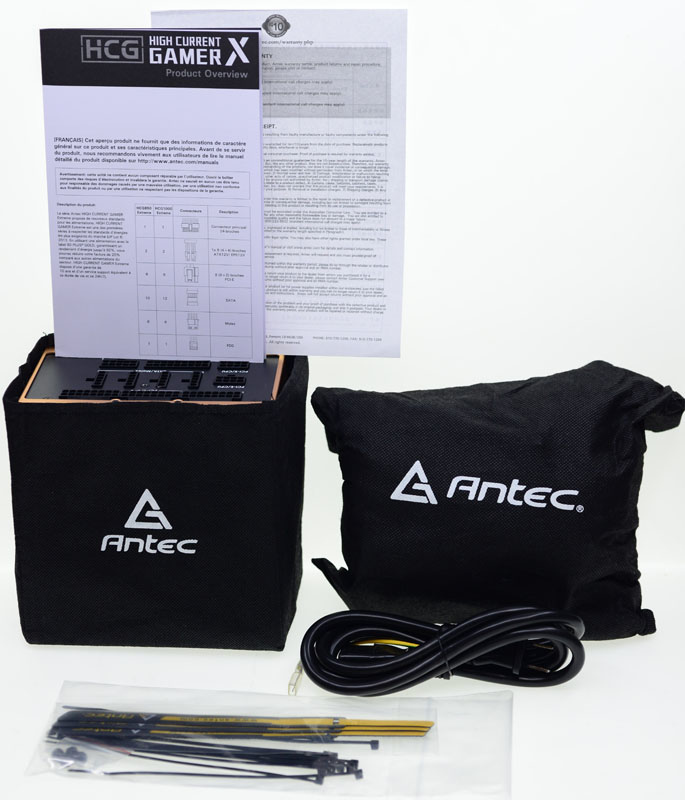

包裝內容物一覽,電源本體包在不織布套中,其他還有模組化線組收納袋、交流電源線、配件包及說明/保證書
電源供應器本體使用鋁及鐵兩種材質製作組合,鋁製品部分採陽極處理,鐵製品部分採黑色消光烤漆處理

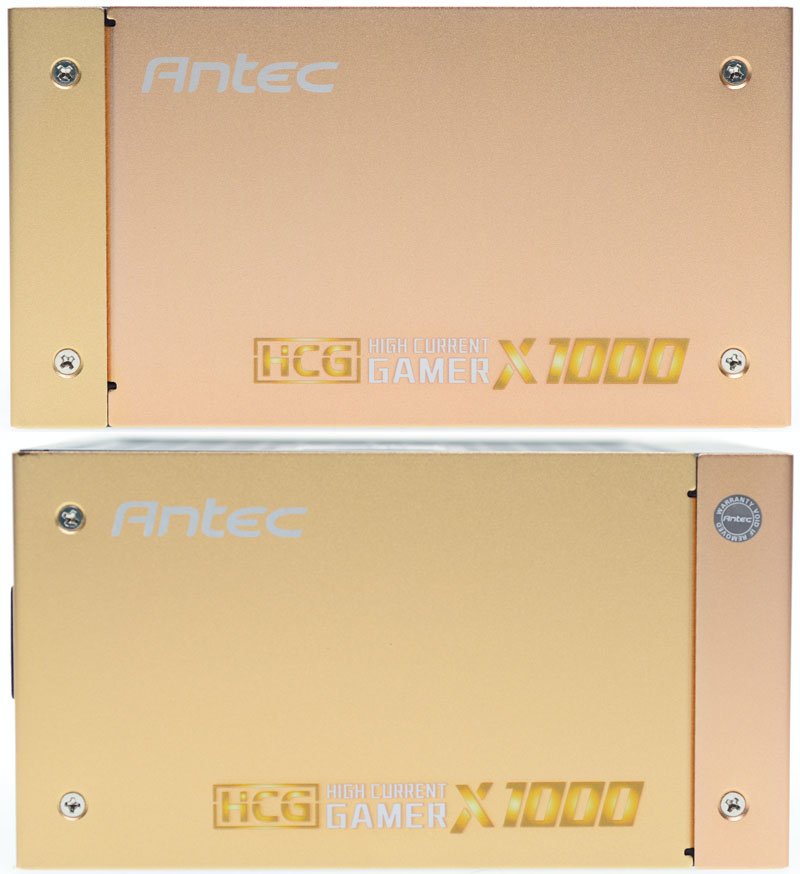

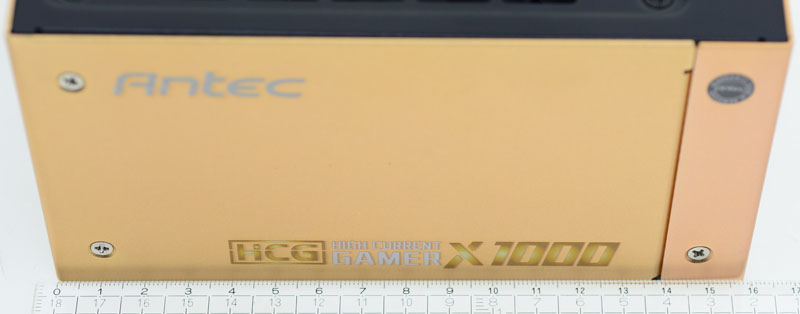

電源左右兩側鋁質裝飾板皆有Antec及HCG High Current Gamer X1000字樣印刷,並依照電源安裝位置改變印刷方向,保固貼貼在其中一個側面螺絲孔上
電源本體長度為16公分(不含模組化接頭長度)

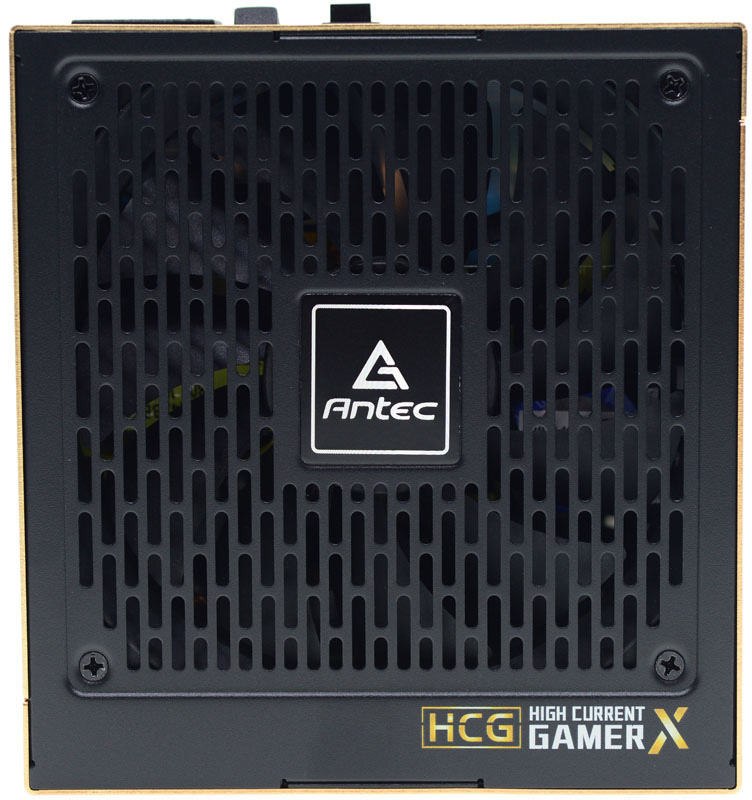

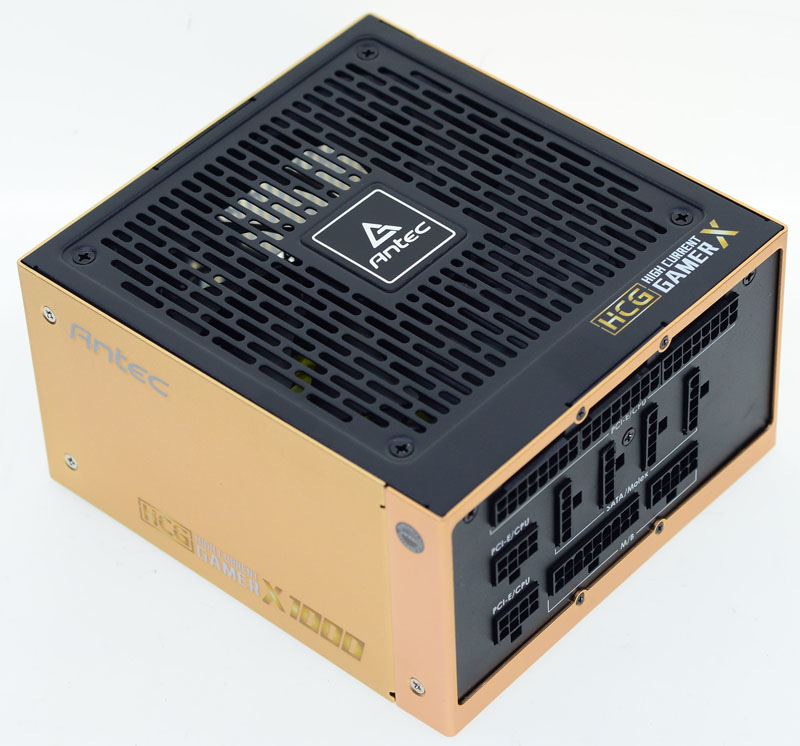

外殼上直接沖壓出橢圓孔網狀風扇護網,中央有Antec商標銘牌,角落處也有HCG High Current Gamer X字樣印刷
鋁質裝飾外框延伸至模組化輸出插座處外殼,白字印刷標示各插座所連接線組種類

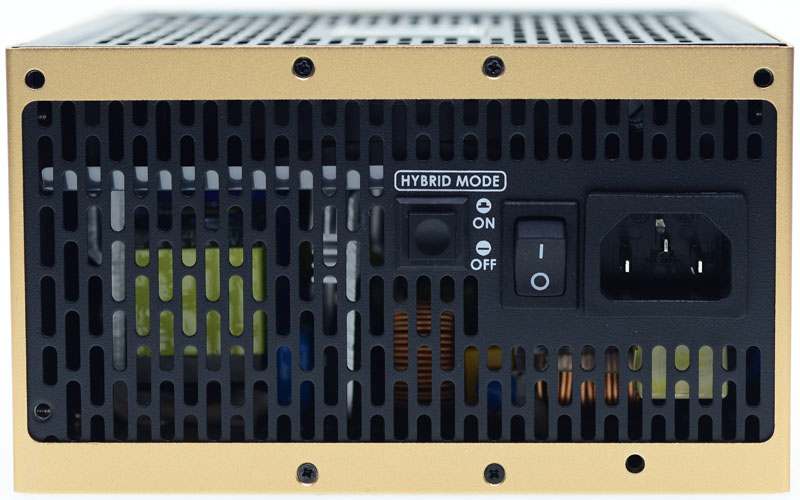

鋁質裝飾外框也延伸至橢圓孔網狀散熱出風口處,交流輸入插座、電源總開關及風扇模式運作開關設置於此
當風扇HYBRID模式開關按鈕押下時,風扇為常時運轉,按鈕彈出時,電源於低負載下風扇將不會運轉

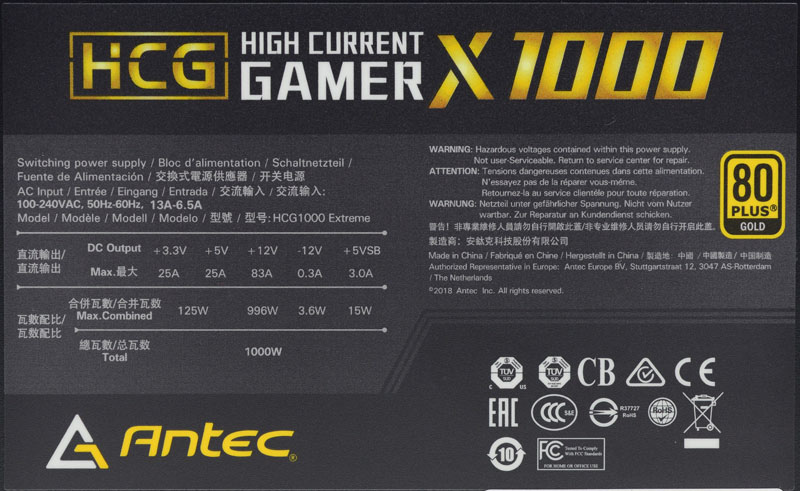

輸出規格標籤,上有商標、產品名稱、型號、輸入電壓/電流/頻率、各組輸出電流/功率、總輸出功率、安規認證標誌、警告訊息、80PLUS認證標誌及產地

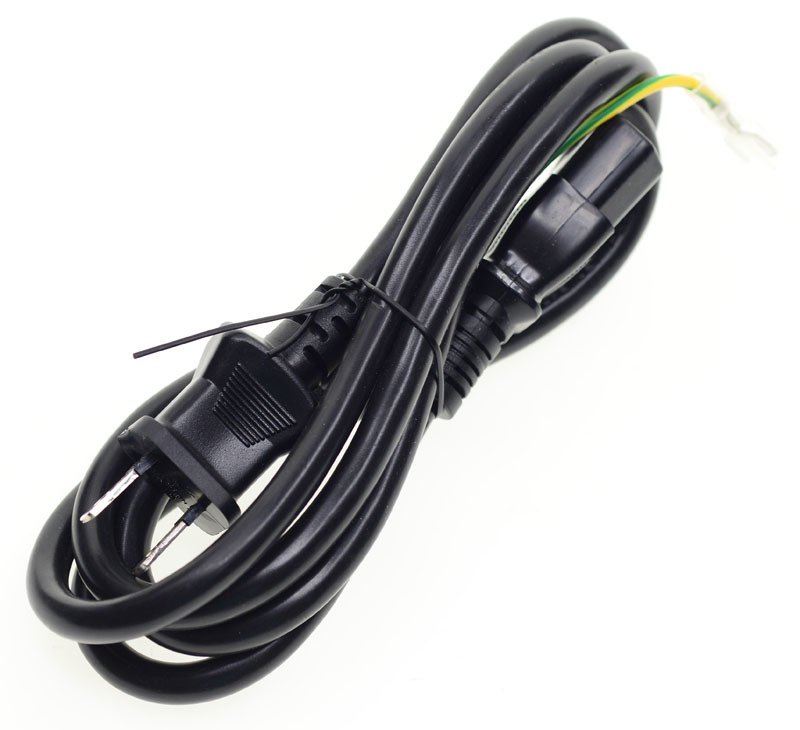

隨附交流電源線為採用獨立接地線配置的日本式電源插頭,如果要用在台灣常見的三孔式插座上,最好自行更換同電流規格電源線,確保接地效果

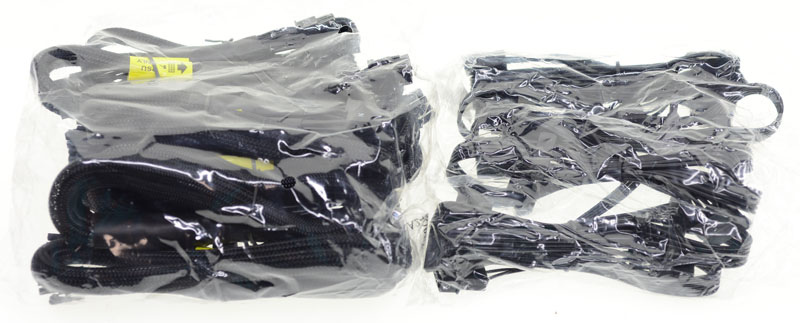

自印有商標的收納袋取出裝著所有模組化線路的兩個塑膠袋

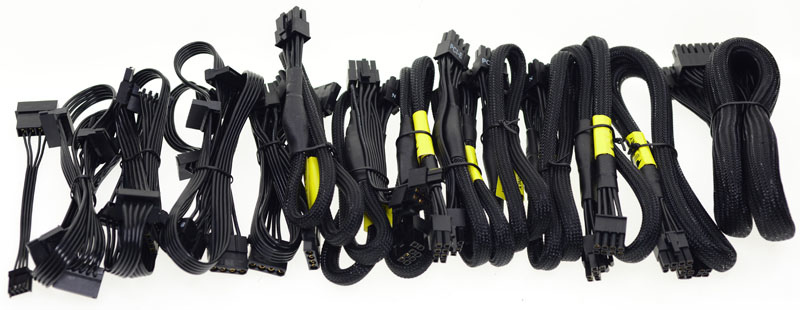

所有的模組化線組及轉接線一覽

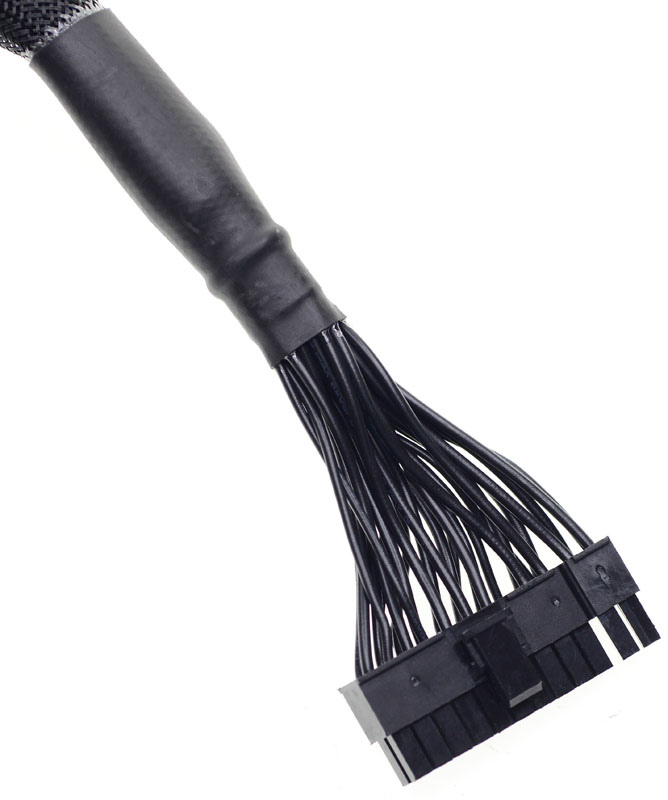

一組ATX20+4P編織網包覆模組化線路,接POWER端為10+18P接頭配置,長度為56公分

於其中一條12V迴路加上470uF電容,電容藏在熱縮套管內

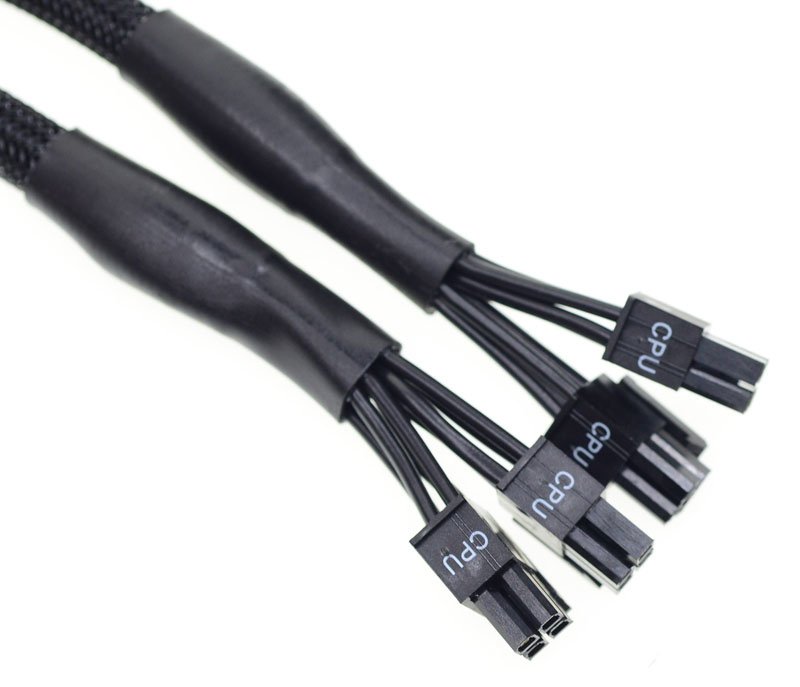

兩組CPU12V 4P+4P編織網包覆模組化線路,長度為65公分

每組線於其中一條12V迴路加上470uF電容,電容藏在熱縮套管內

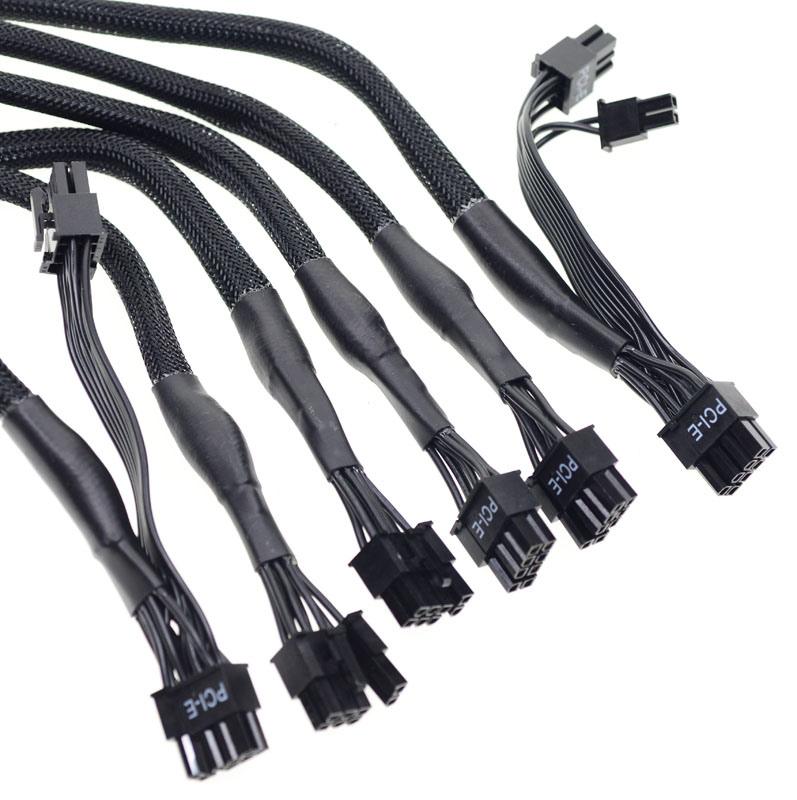

六組PCIE6+2P編織網包覆模組化線路,長度為56公分,其中兩組採分接雙頭配置,接頭間長度為10.5公分,接頭間線路未有隔離網包覆

每組線於其中一條12V迴路加上470uF電容,電容藏在熱縮套管內

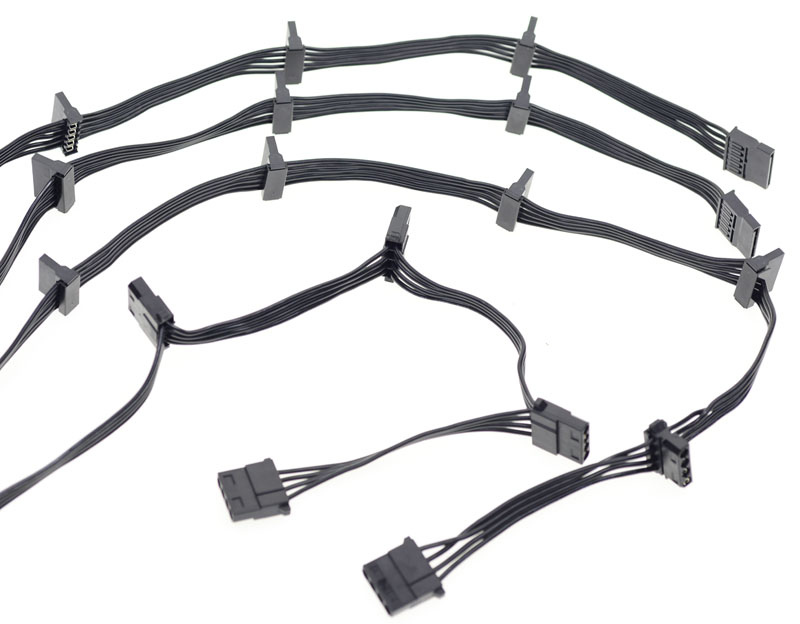

四組周邊裝置用帶狀模組化線路
兩組提供三個直角SATA接頭與一個直式SATA接頭,長度為39公分,接頭間長度為9公分
一組提供四個直角SATA接頭、一個直角大4P接頭與一個直式大4P接頭,長度為39公分,接頭間長度為9公分
一組提供四個直式大4P接頭,長度為50公分,接頭間長度為9.5公分
直式大4P接頭未採用省力易拔設計

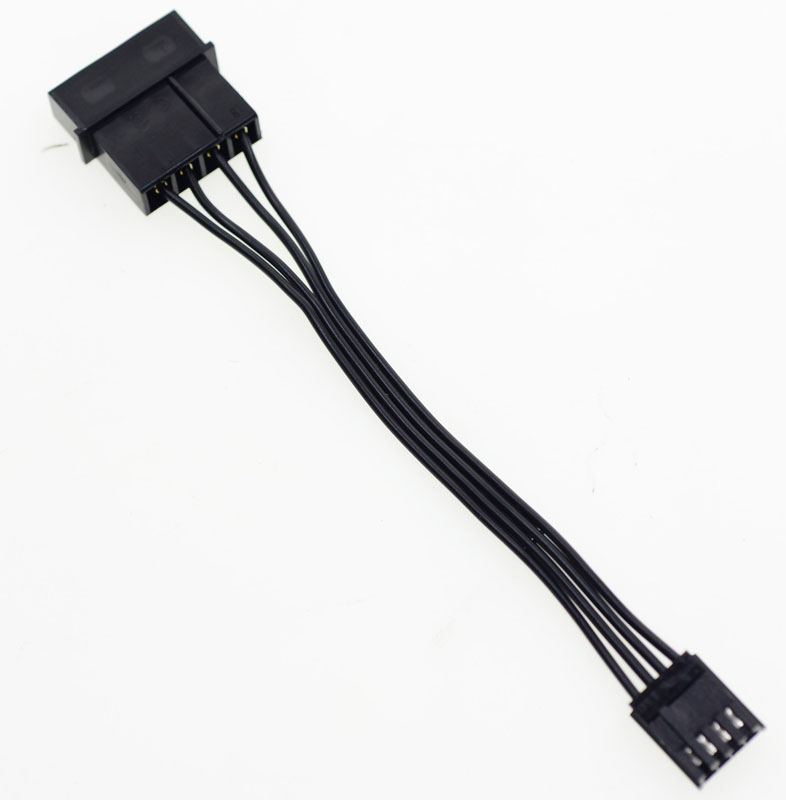

提供一條小4P接頭轉接線

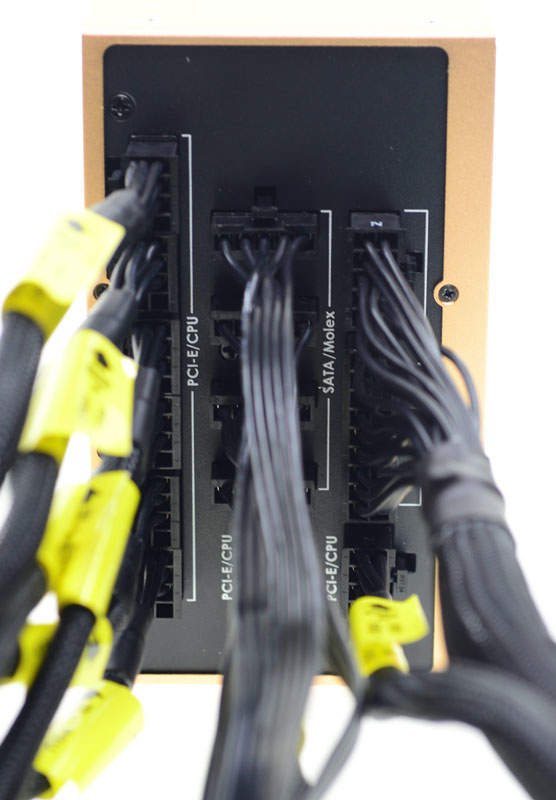

將所有模組化線路插上的樣子,CPU/PCIE模組化線路於靠近POWER端接頭有標示用黃色標籤

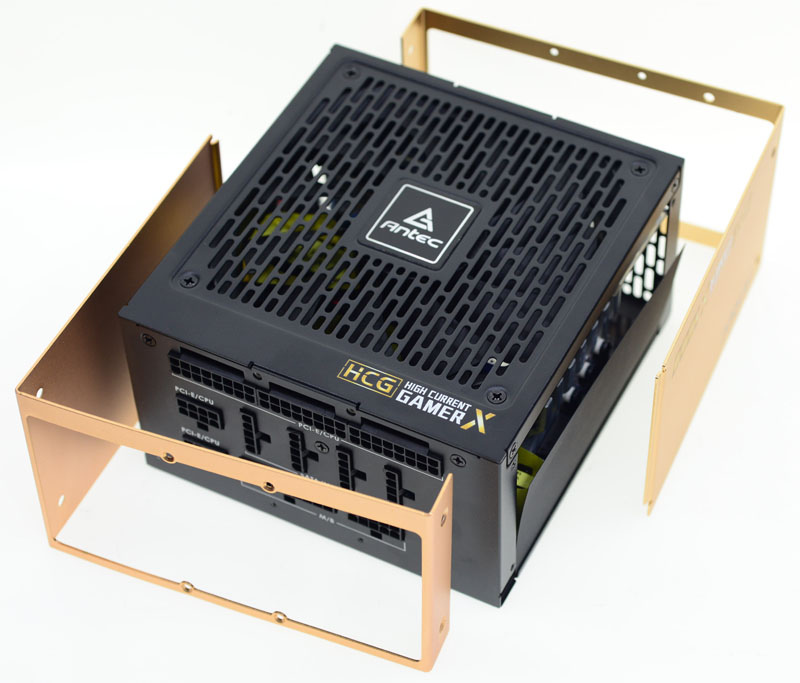

Antec High Current Gamer X1000外殼組合方式不同於一般電源供應器,首先將裝飾外框固定螺絲拆掉,移除裝飾外框,就可以拆除風扇護網側外殼

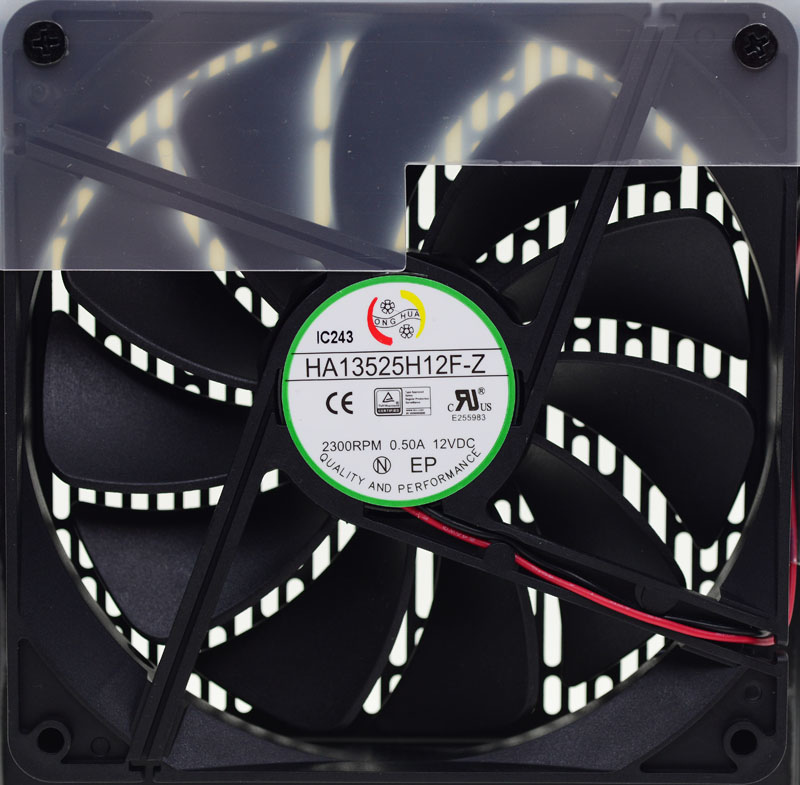

使用HONG HUA鴻華HA13525H12F-Z 13.5公分12V/0.5A液態軸承兩線式風扇,並設有氣流擋片
電源內部結構,Antec High Current Gamer X1000系列為海韻代工,與海韻自家Focus plus金牌系列(SSR-FX)電源有相同的一次側全橋LLC功率級/12V同步整流/DC-DC轉換3.3V及5V結構布局,同樣採全模組化輸出

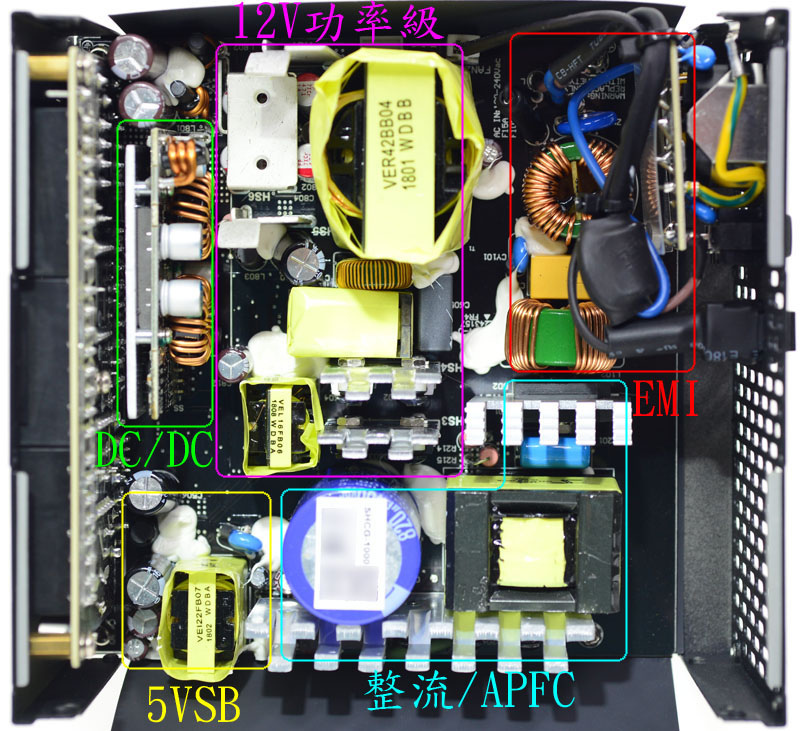

內部主電路板功能分區如下:
紅色:輸入EMI濾波電路
水藍色:橋式整流及APFC電路
黃色:輔助電源電路5VSB
紫色:一次側全橋LLC諧振+二次側同步整流12V主功率級
綠色:3.3V/5V DC-DC轉換電路子卡
Antec High Current Gamer X1000移除主電路板後,可以看到主電路板二次側同步整流功率元件位置的外殼加上了導熱軟墊,協助熱量發散,該位置絕緣墊片也進行開孔,使軟墊可以完全接觸金屬外殼

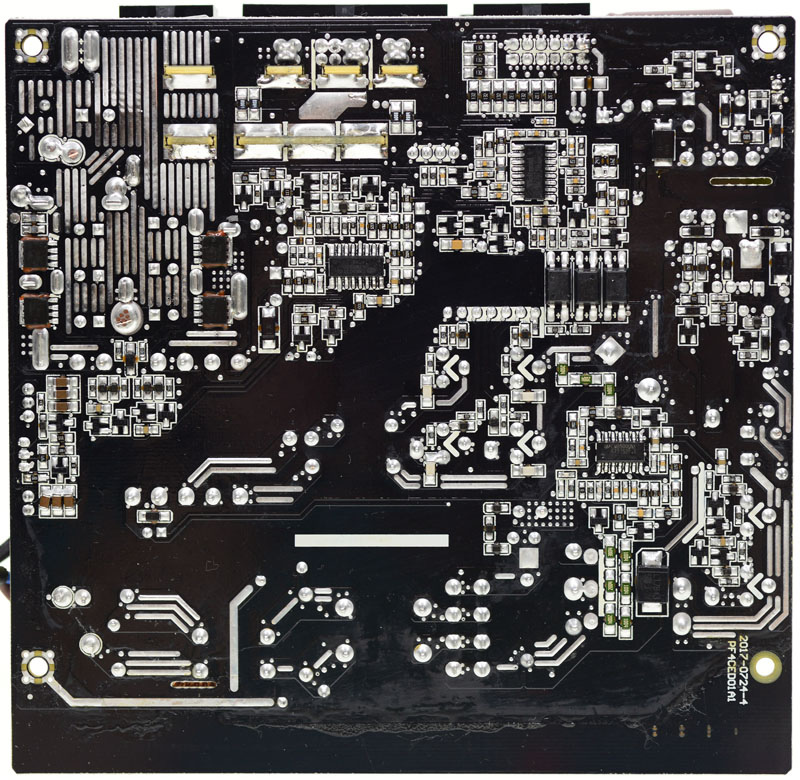

主電路板背面,大電流路徑採用敷錫來增大電流承載能力及協助導熱,除了DC-DC轉換電路子卡外,APFC/功率級控制器、二次側同步整流元件及電源管理IC都安置在主電路板背面

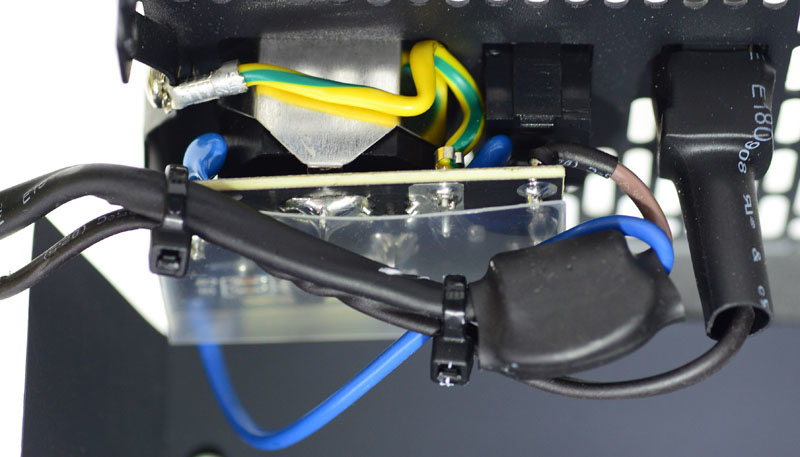

交流輸入插座後方加上電路板,上方有兩個Y電容與一個X電容,電路板背面有絕緣隔板
L/N電源線磁環、風扇模式控制開關及其線路也都有包覆絕緣套管

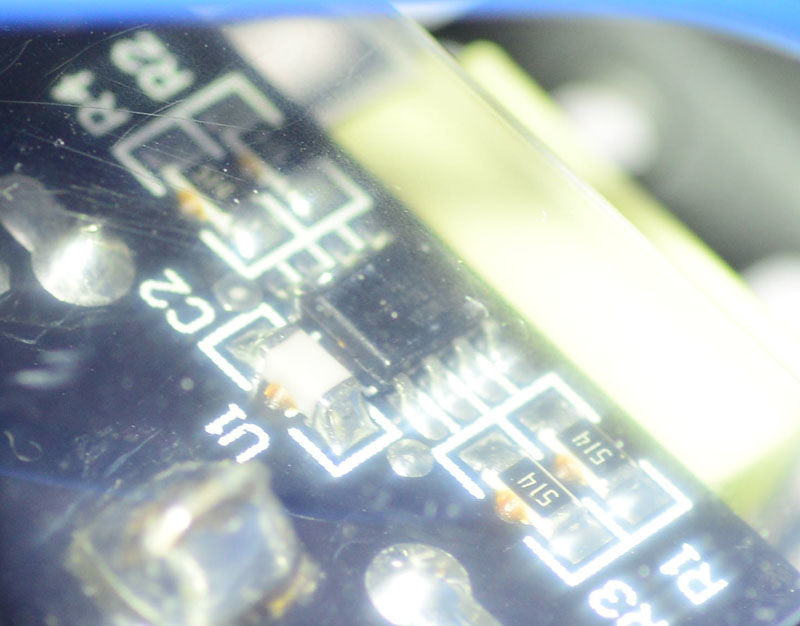

電路板上有Champion虹冠X電容放電IC,減少X電容放電電阻於交流輸入端產生的損失
交流輸入保險絲包覆絕緣套管並採直立安裝,突波吸收器(藍色圓餅狀元件)外面未加上絕緣套管

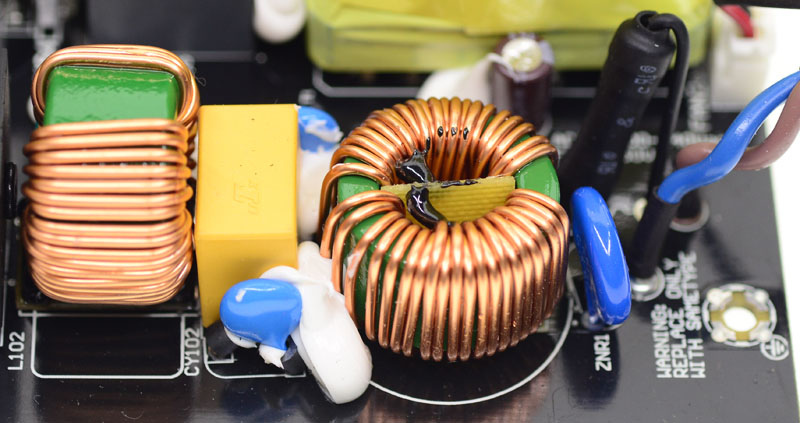

電路板上具備兩階EMI濾波電路,共模電感、Y電容及X電容使用白色固定膠加強固定

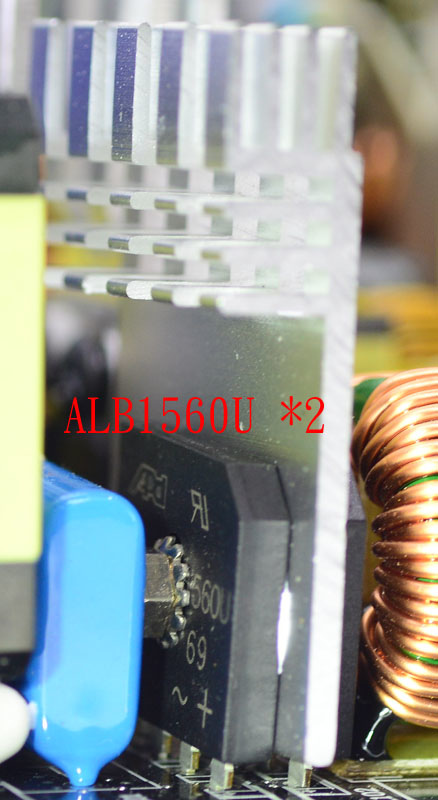

裝在散熱片上,兩顆並聯配置的APD ALB1560U橋式整流器
封閉式APFC電感底部也有固定膠
固定在散熱片上的APFC功率元件,右側為兩顆Infineon英飛凌IPP60R099CP Power MOSFET,中央後側為一顆ST意法STPSC10H065D高壓快速整流二極體
左側黑色方形元件是NTC短路用繼電器,電源啟動後該繼電器會將抑制通電湧浪電流的NTC(中央前側綠色圓餅狀元件5D-15M)短路,去除NTC所造成的輸入功率損失

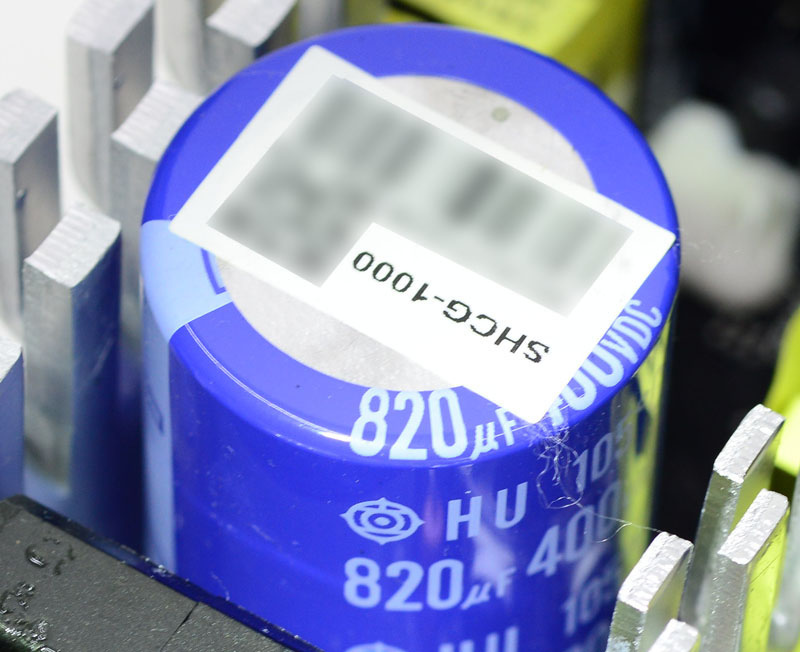

APFC電容採用日立HU系列400V 820uF 105度電解電容

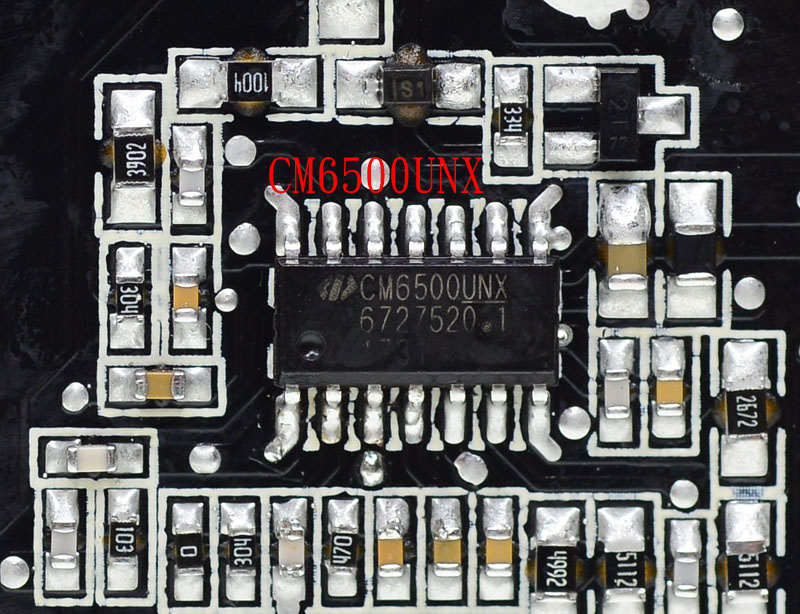

APFC電路用控制器Champion虹冠CM6500UNX安裝在主電路板背面

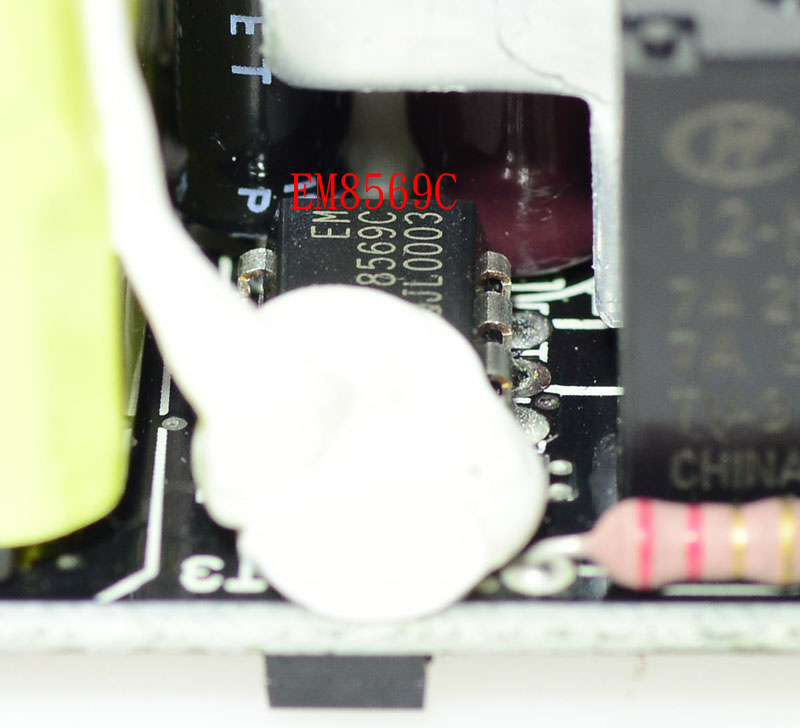

輔助電源電路一次側採用杰力科技EM8569C整合電源IC
輔助電源電路二次側輸出電容採用Nichicon/Nippon Chemi-con電解電容,變壓器上包覆黃色聚酯薄膜膠帶

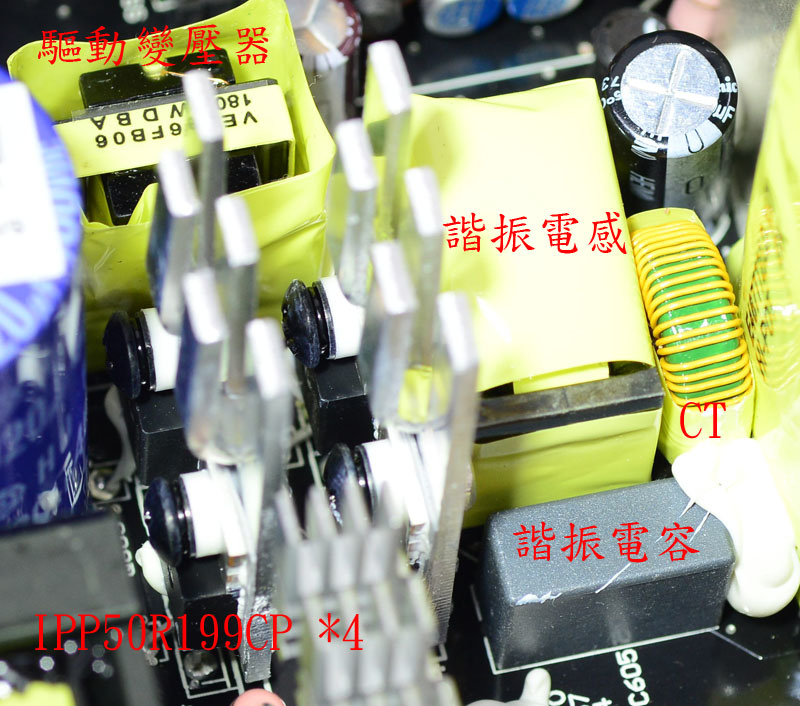

全橋LLC諧振轉換器一次側採用四顆Infineon英飛凌IPP50R199CP Power MOSFET,兩顆MOSFET共用一片散熱片,左上方包覆黃色聚酯薄膜膠帶的小變壓器是用來驅動四顆MOSFET的隔離變壓器,右側區域為一次側的諧振電感、諧振電容、一次側電流CT(比流器),諧振電感與比流器外包覆黃色聚酯薄膜膠帶,並使用固定膠加強固定

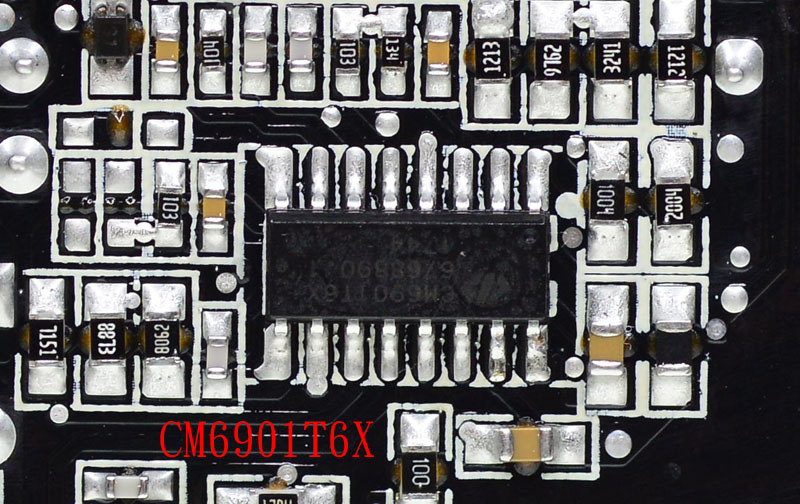

12V功率級控制核心安裝在主電路板背面,採用Champion虹冠CM6901T6X SLS(SRC/LLC+SR)諧振控制器,控制一次側全橋LLC諧振轉換器及二次側12V同步整流MOSFET

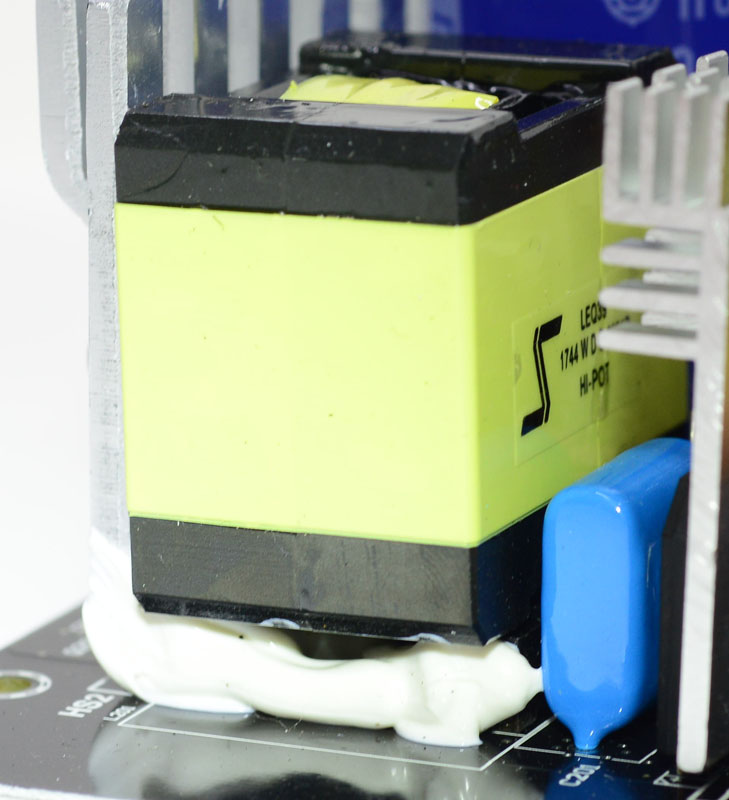

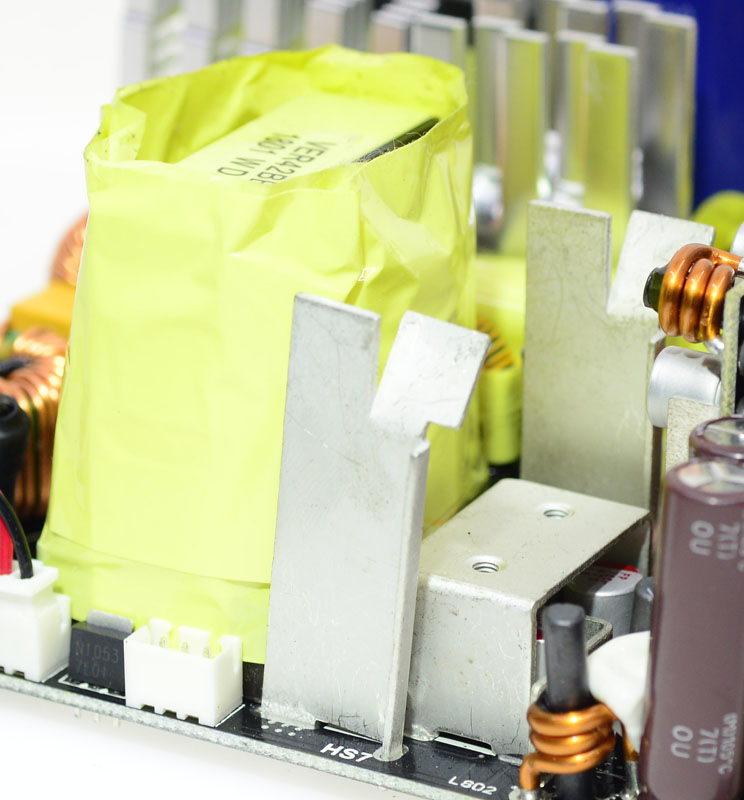

包覆黃色聚酯薄膜膠帶的主變壓器,負責主要12V功率傳遞及產生-12V
二次側12V同步整流元件位於主電路板背面,使用四顆Nexperia安世PSMN1R0-40YLD MOSFET組成二次側全波整流電路,旁邊銅箔採大面積敷錫來加強電流傳導能力,並導出MOSFET熱量至電路板及正面金屬散熱片,MOSFET本身也使用膠固定在電路板上
主變壓器旁輔助二次側同步整流元件散熱的金屬散熱片,散熱片下方有12V輸出CLC濾波電路用六顆Nichicon FP系列固態電容,其中一塊金屬散熱片上方有預留鎖孔

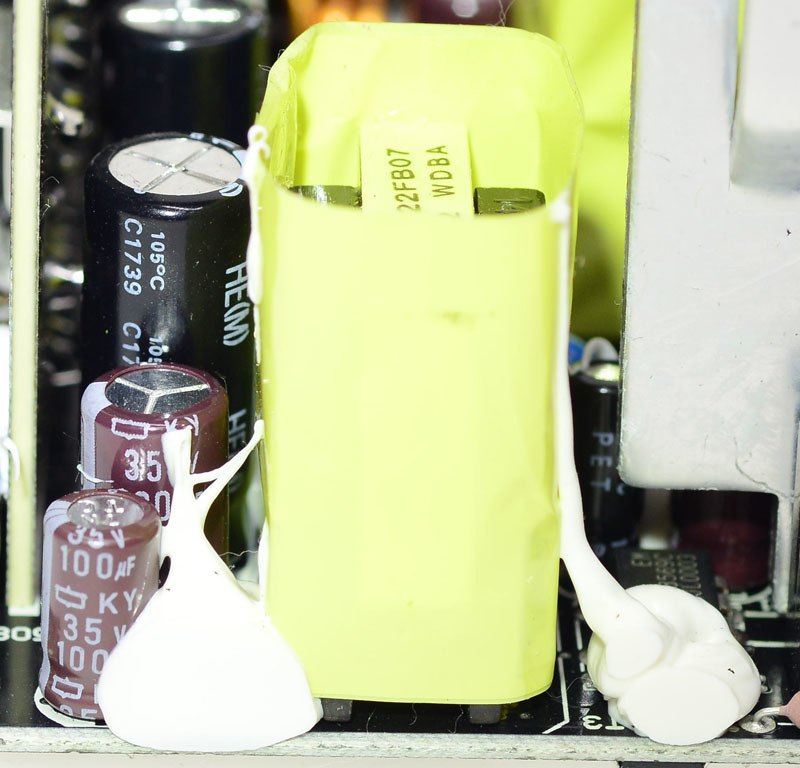

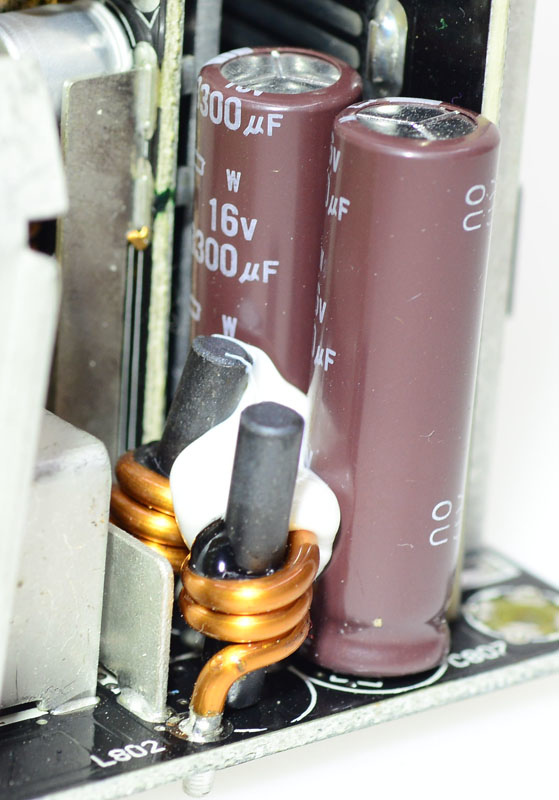

12V輸出CLC濾波電路的兩顆直立電感與Nippon Chemi-con電解電容,電感與電容間使用白色固定膠加強

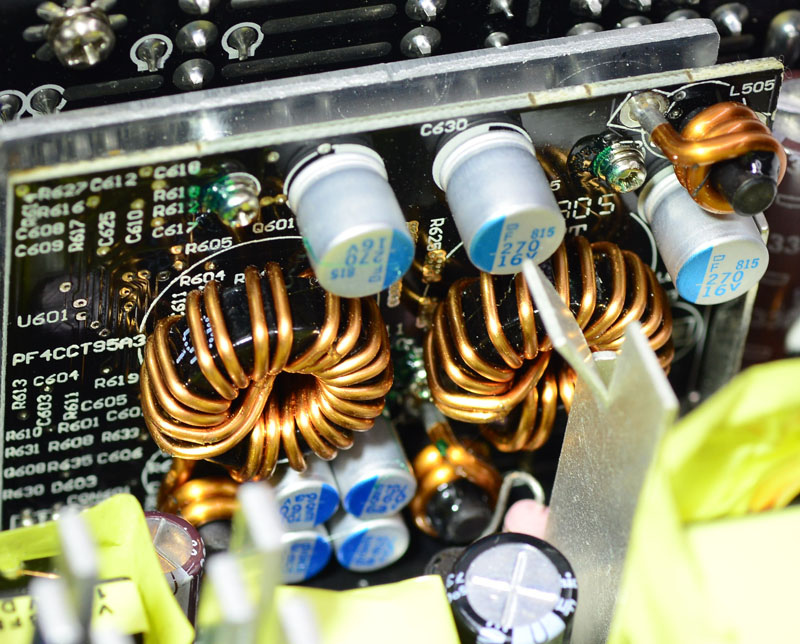

3.3V/5V DC-DC電路子卡,負責將12V轉換成3.3V/5V,DC-DC電路子卡正面配置輸入/輸出電感及Nippon Chemi-con固態電容

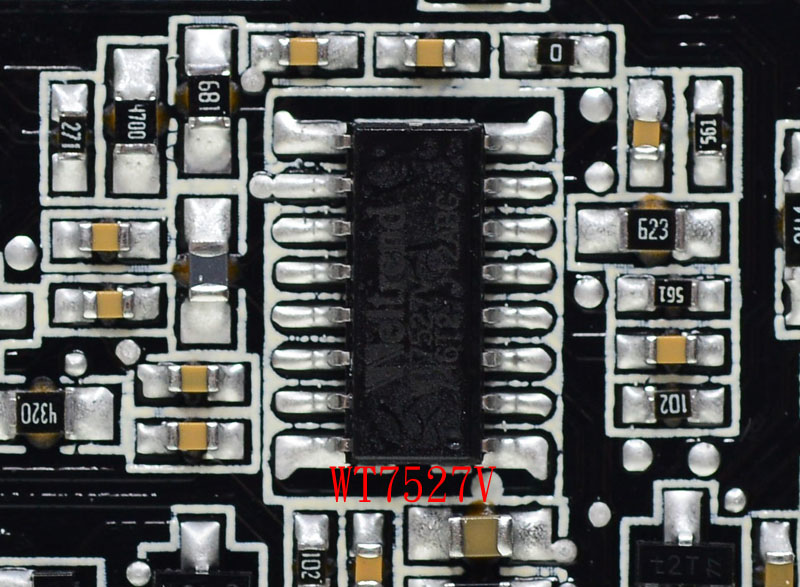

Weltrend偉詮WT7527V電源管理IC位於主電路板背面,提供輸出過電壓/欠電壓/過電流保護、接受PS-ON信號控制及產生Power Good信號

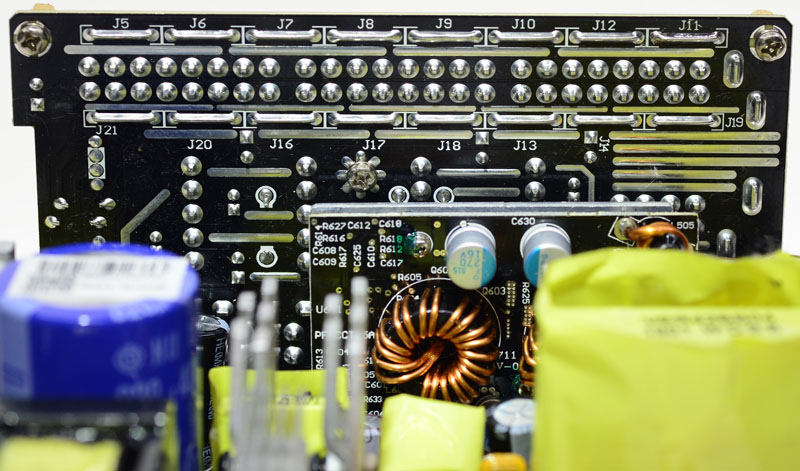

模組化輸出插座電路板背面採用敷錫及增加金屬導體方式來增加載流能力,不過未加上絕緣塑膠片
模組化輸出插座電路板上安裝傳統及固態電容搭配來強化濾波效果,採用Nichicon/Nippon Chemi-con兩種品牌電容,並加上一些增加載流能力的條狀金屬導體


接下來就是上機測試

測試一:
使用電子負載,測試輸出的轉換效率,同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像
電子負載機種為四機裝,分配為一組3.3V、一組5V及兩組12V
測試從無負載開始,各路逐段把電流加上去,直到達到電源或電子負載的極限,3.3V/5V則受限於電源本體總和功率輸出能力
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、SANWA PC7000數位電表(測試線組末端的各組輸出電壓)

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出32%時3.3V/5V達到電源供應器最大總和功率限制,故後面測試的3.3V/5V電流就不再往上加

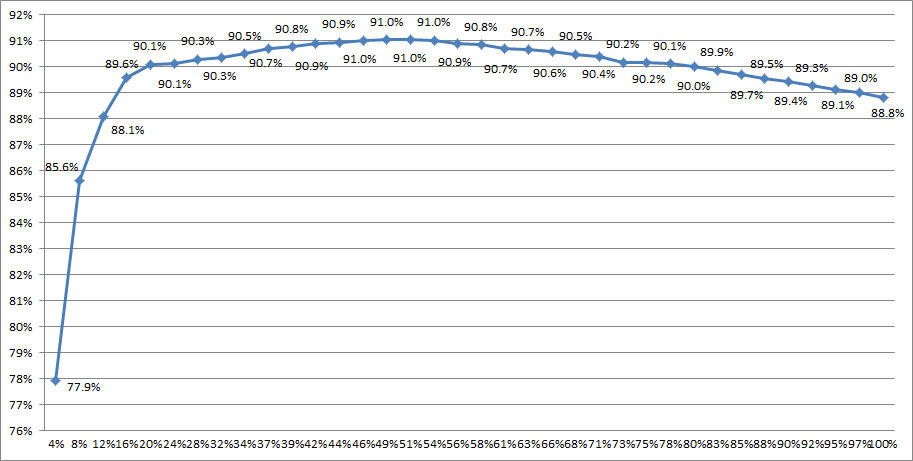

各輸出百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)
80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率,Antec HCG1000 EXTREME於輸出20%轉換效率為90.1%、49%轉換效率為91%、100%轉換效率為88.8%,均符合認證要求

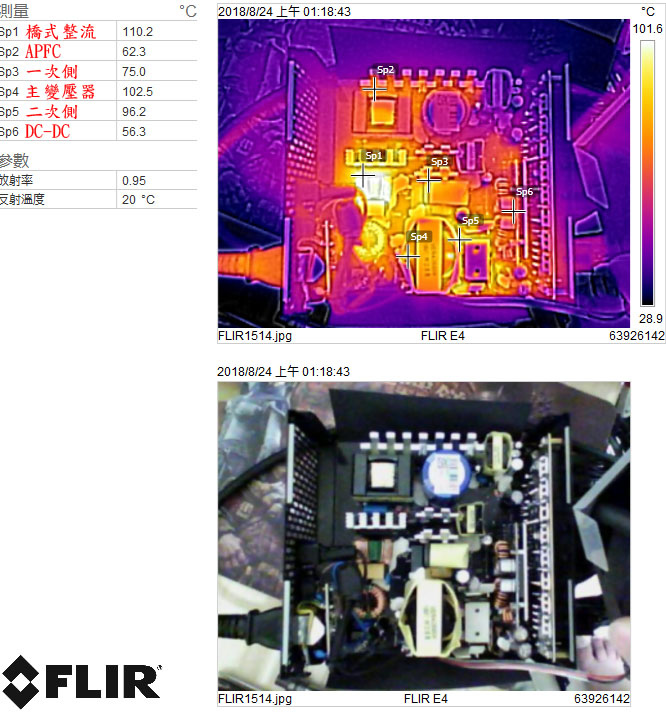

綜合輸出100%下電源供應器內部紅外線熱影像圖,橋式整流溫度最高,達110.2℃,第二高的是主變壓器,達攝氏102.5℃度,二次側區域溫度為96.2℃(風扇模式:Hybrid OFF)
純12V輸出下各段轉換效率表,這時僅對12V進行負載測試,3.3V/5V維持空載,於12V輸出0%至100%之間3.3V提高29.4mV,5V提高29.3mV

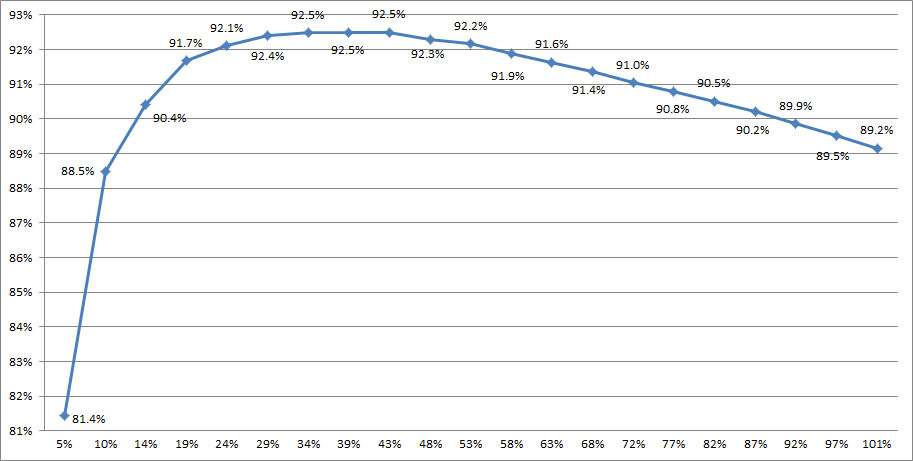

純12V輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)
80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率,Antec HCG1000 EXTREME於輸出19%轉換效率為91.7%、48%轉換效率為92.3%、101%轉換效率為89.2%,均符合認證要求

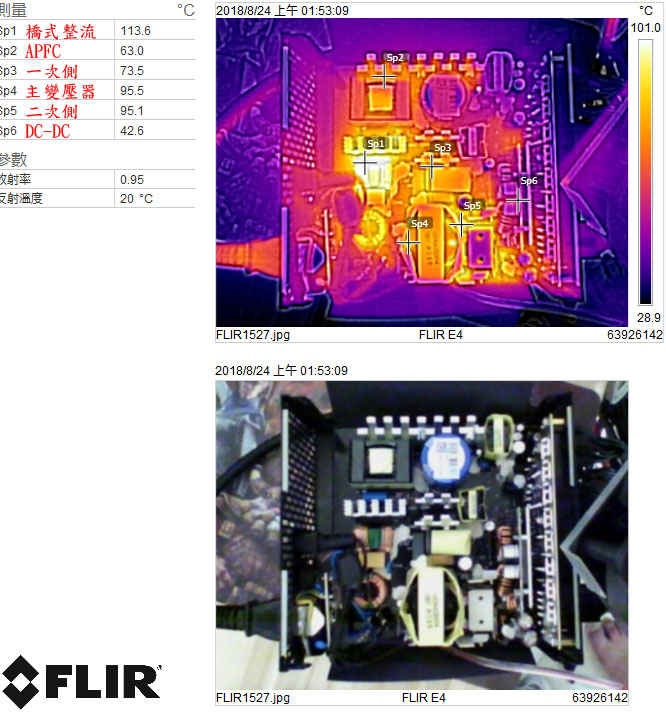

純12V輸出100%下電源供應器內部紅外線熱影像圖,最高溫處仍是橋式整流,達113.6℃,第二高的是主變壓器,達95.5℃,二次側區域溫度為95.1℃(風扇模式:Hybrid OFF)

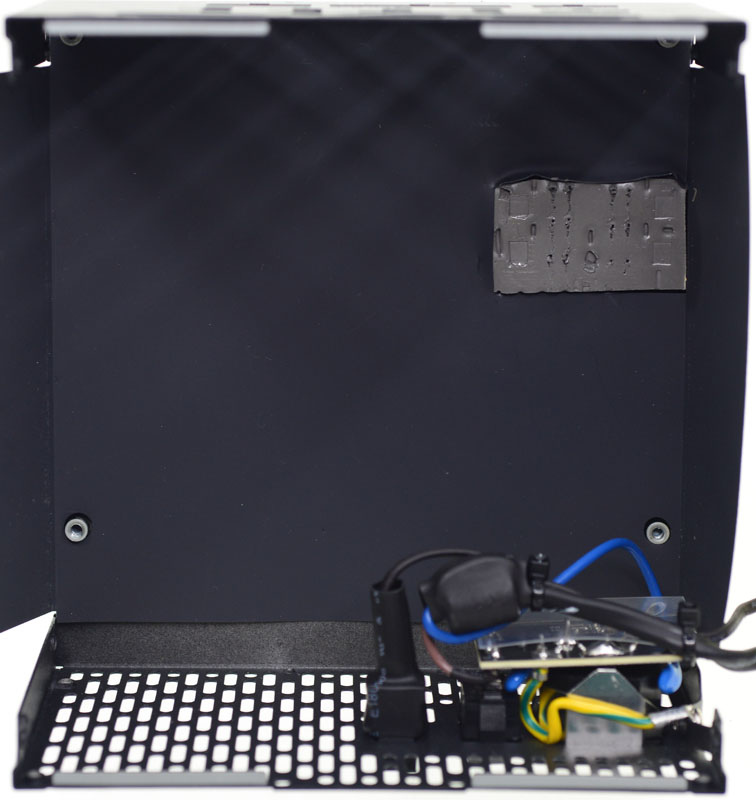

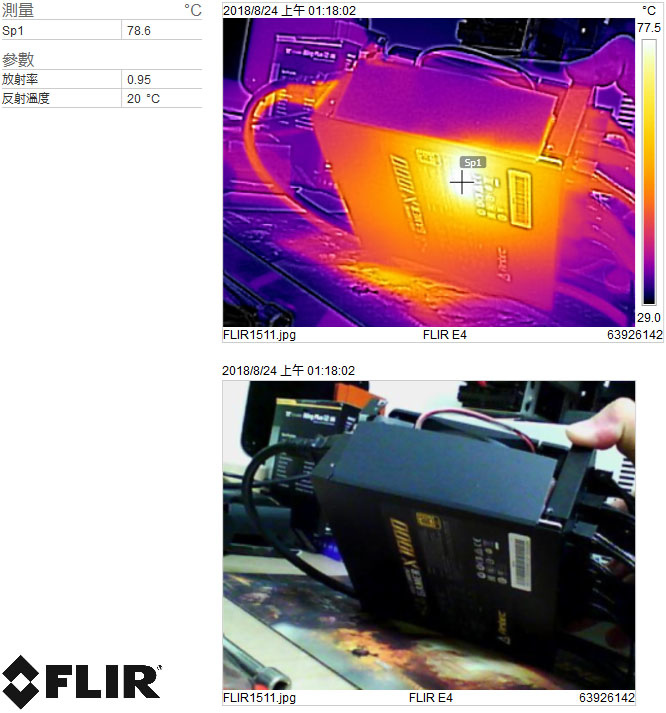

因為Antec HCG1000 EXTREME加上將二次側熱量傳導至外殼上的導熱軟墊,下圖為全負載輸出下背面外殼的紅外線熱影像圖,溫度最高點為78.6℃,裝機時此面最好露出來並讓氣流通過,有助散熱

測試二:
使用常見的電腦配備實際上機運作,使用SANWA PC7000數位電表透過電腦連線擷取3.3V/5V/主機板12V/處理器12V/顯示卡12V的電壓變化,並繪製成圖表
此測試電腦配備CPU/GPU/機械硬碟於全負荷運作下,其直流耗電量約在600W左右

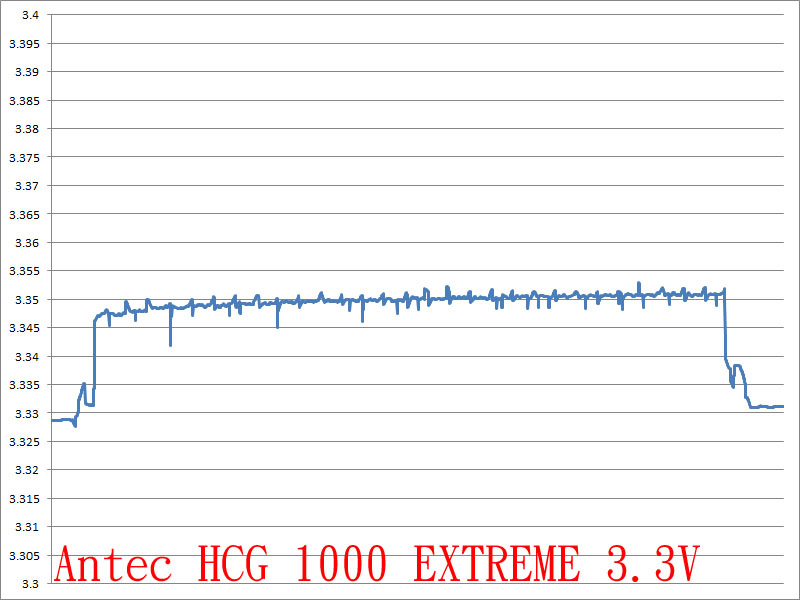

3.3V電壓記錄,電壓最高與最低點差異為25.3mV
5V電壓記錄,電壓最高與最低點差異為23.7mV

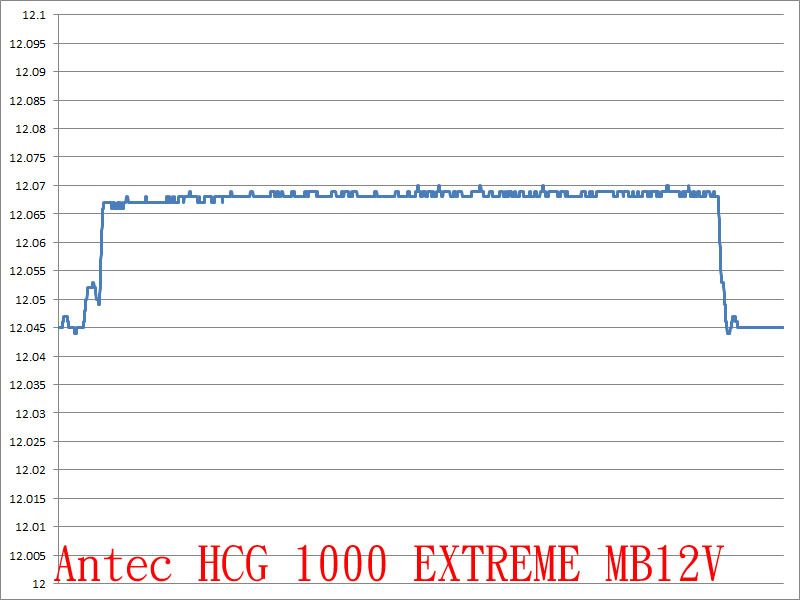

主機板12V電壓記錄,電壓最高與最低點差異為26mV

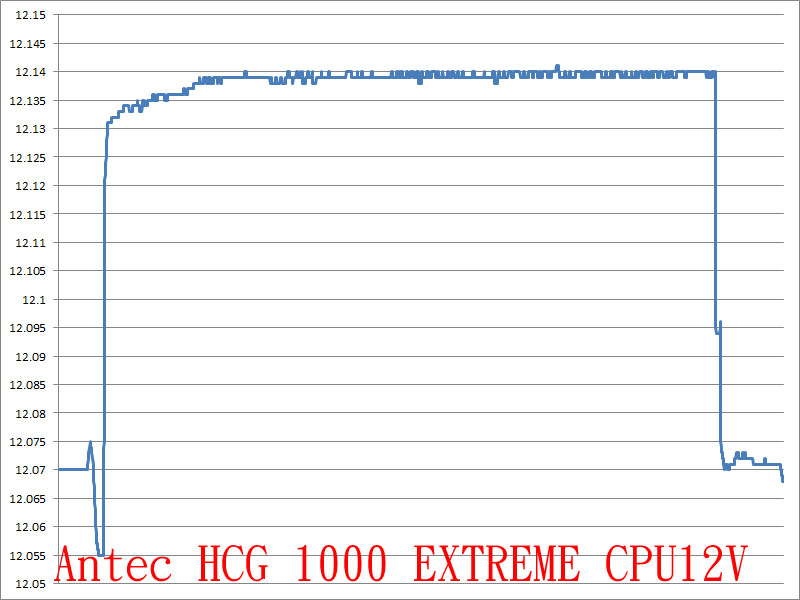

處理器12V電壓記錄,電壓最高與最低點差異為86mV

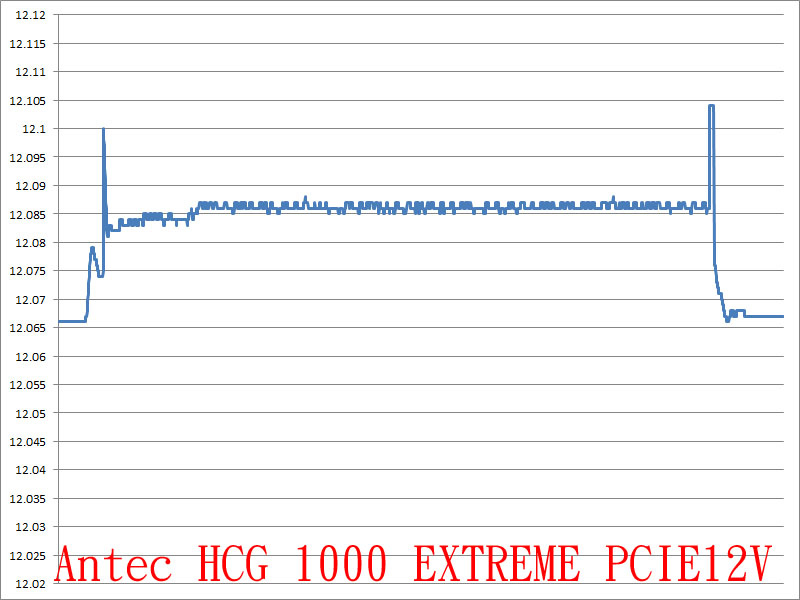

顯示卡12V電壓記錄,電壓最高與最低點差異為38mV

測試三:
使用示波器搭配電子負載進行靜態負載下低頻/高頻輸出漣波測量及動態負載測試,動態負載就是讓輸出電流於固定斜率及週期下進行高低升降變化,並使用示波器觀察3.3V/5V/12V各路電壓變動狀況,目的是測試暫態響應能力
使用設備:Tektronix TDS3014B數位示波器
示波器中CH1黃色波型為動態負載電流變化波型,CH2藍色波型為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型,CH2/CH3/CH4垂直每格50mV

於3.3V/15A、5V/15A、12V/72A輸出下12V/5V/3.3V各路低頻漣波分別為20mV/17.2mV/9.6mV

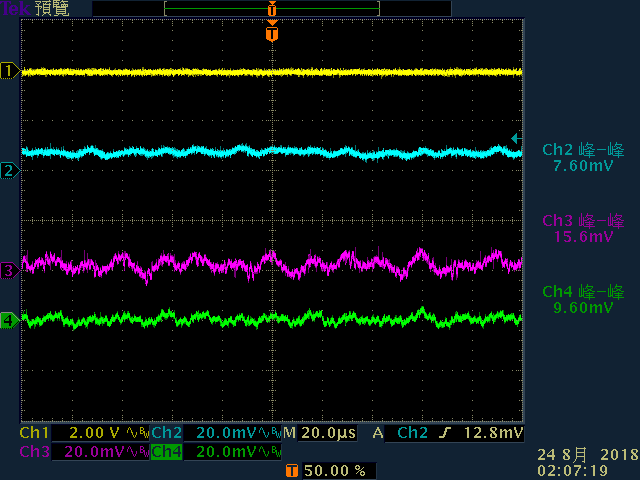

於3.3V/15A、5V/15A、12V/72A輸出下12V/5V/3.3V各路高頻漣波分別為7.6mV/15.6mV/9.6mV

各路動態負載參數設定
3.3V與5V:最高電流15A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
12V:最高電流25A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒
藍色/紫色/綠色波型在黃色波型升降交接處擺盪幅度最小、次數越少、時間越短者,表示其暫態響應越好

3.3V啟動動態負載,最大變動幅度258mV,同時造成5V產生70mV、12V產生58mV的變動,3.3V電壓變動大幅震盪維持時間在200微秒

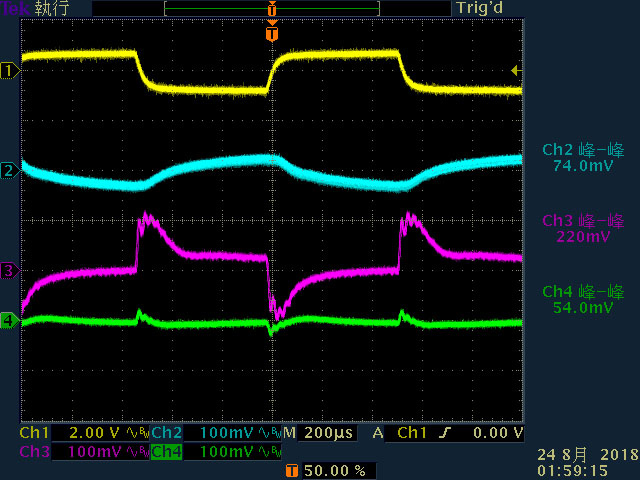

5V啟動動態負載,最大變動幅度為220mV,同時造成3.3V產生54mV、12V產生74mV的變動,5V電壓變動較大幅震盪維持時間在200微秒左右

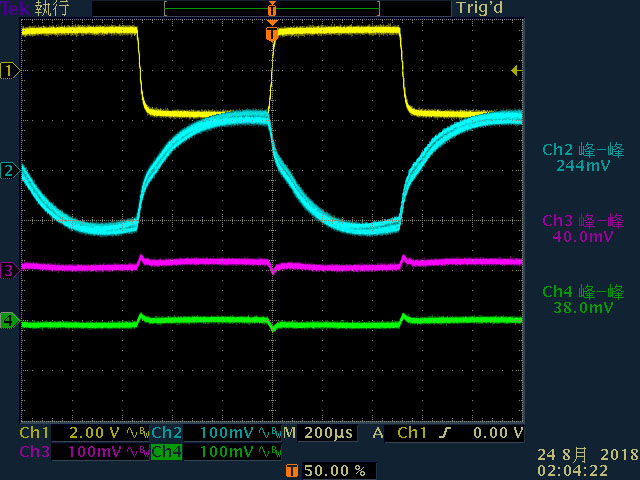

12V啟動動態負載,最大變動幅度為244mV,同時造成3.3V產生38mV、5V產生40mV的變動

本體及內部結構心得小結:
1.使用13.5公分風扇,1000W輸出能力,但仍維持16公分的機身長度
2.沖壓成型風扇護網,使用者無法自行拆除清潔,扇葉與護網間距離較近,高轉速下略有風切聲
3.四條週邊裝置模組化線提供12個SATA接頭及6個大4P接頭,並提供一組小4P接頭轉接線
4.於主機板、處理器、顯示卡電源模組化線路接頭端12V迴路加上470uF電容,增加供電的穩定性
5.日規插頭電源線對於使用三孔插座的使用者反而不好處理獨立的接地線,最好還是改用標準三孔插頭
6.使用液態軸承風扇,在靜音與壽命上取得平衡點
7.具備風扇模式切換開關,可選擇在低負載下停止風扇還是風扇常時轉動
8.內部怕震動的元件有點上固定膠,部分需要加強絕緣處也包覆絕緣套管或是聚酯薄膜膠帶
9.交流輸入端突波吸收器未加上絕緣套管,模組化輸出插座板後方未加上絕緣塑膠片
10.主電路板背後的二次側同步整流元件加裝了導熱貼片與後方外殼接觸,協助其散熱
11.傳統電解與固態部分均為全日系品牌,符合其標榜的"全日系電解電容"

各項測試結果簡單總結:
115V輸入下要符合80PLUS金牌認證,其輸出百分比及轉換效率要求分別為20%輸出87%效率、50%輸出90%效率、100%輸出87%效率。Antec HCG1000 EXTREME均可滿足80PLUS金牌認證要求的效率

此電源採用二次側同步整流功率元件裝置在主電路板背面的設計,透過將熱量傳導至電路板、正面散熱片及背面外殼這三種方式來散熱,從紅外線熱影像來看,滿載輸出下除了橋式整流有最高溫度外,主變壓器及附近區域整體溫度也偏高,二次側區域因為把部分熱量導至外殼上協助散熱,溫度比起前兩者略低一些,若裝機時能讓標籤面外殼露出並有氣流通過的話,對二次側區域降溫也有幫助

實際使用電腦配備測試輸出負載能力,Antec HCG1000 EXTREME具備電壓補償,負載上升時輸出電壓會略微提高,各路電壓於測試開始/測試中/測試結束時,處理器12V最大變動幅度為86mV,顯示卡12V最大變動幅度為38mV,主機板12V最大變動幅度為26mV,3.3V/5V最大變動幅度分別為25.3mV/23.7mV

輸出漣波測試,電源供應器於3.3V/15A、5V/15A、12V/72A靜態負載下的低頻漣波表現分別為20mV(12V)/17.2mV(5V)/9.6mV(3.3V)。動態負載測試方面,3.3V有比較大的變動幅度258mV,5V/12V的變動幅度分別為220mV/244mV,3.3V/5V電壓變動尖波維持時間在200微秒左右,另外因為3.3V/5V均透過12V轉換而來,所以其中一組加上動態負載時會有出現彼此輸出略受影響狀況

報告完畢,謝謝收看
