ONPRO UC-2PQC36雙埠QC3.0充電器特色:

1.搭載Qualcomm Quick Charge 3.0高通QC3.0充電協議,對於支援的裝置可提高充電速度,每一輸出埠可提供最高3A18W輸出能力,雙埠總輸出可達6A36W,並可逆向相容QC2.0/QC1.0協議

2.INOV(Intelligent for Optimum Voltage)智慧輸出電壓最佳化技術,每組輸出埠搭載充電協議辨識IC,可針對支援充電協議的裝置,達到最佳化充電電壓及電流

3.ONPRO Smart Protection智能充電保護,防護在充電過程中可能出現的過電流/過電壓/過溫度/短路等情況,確保裝置及使用者的安全



ONPRO UC-2PQC36雙埠QC3.0充電器規格:

1.輸入:AC100-240V0.9A50/60Hz

2.輸出:每埠DC3.6V-6.5V/3ADC6.5V-9V/2A9V-12V/1.5A,每埠最大18W,雙埠合計36W

3.尺寸:60x57x29mm

4.重量:90

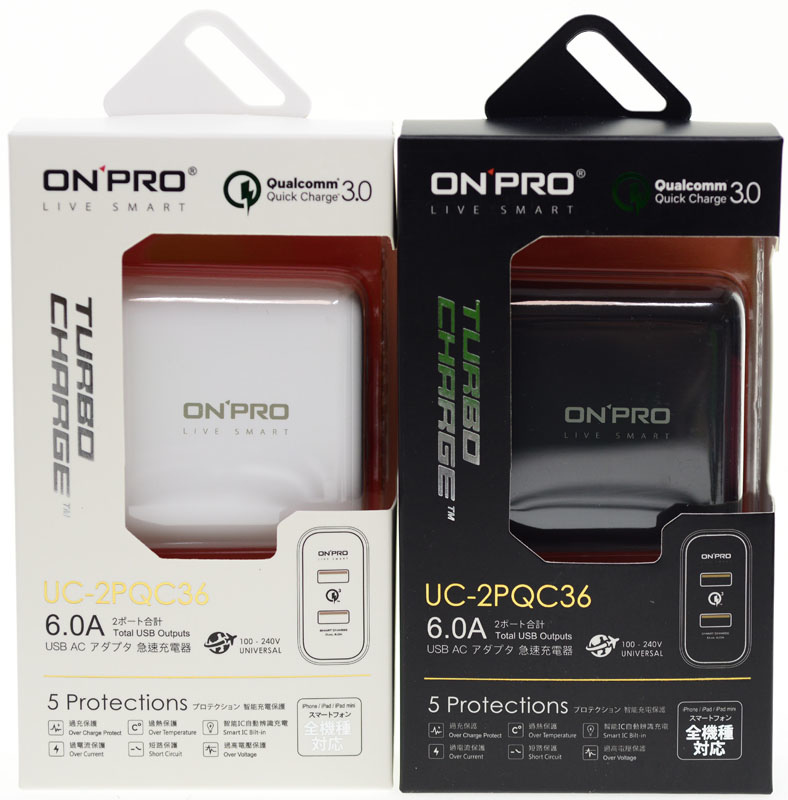

白色款與黑色款吊卡式外盒正面包裝

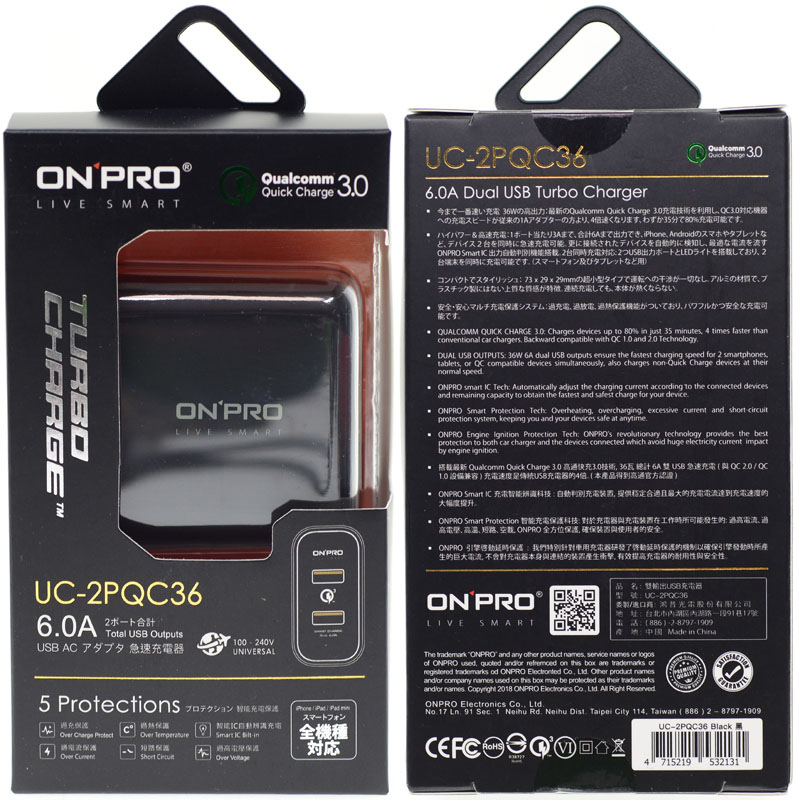

外盒正面有透明視窗可以看到充電器本體,右上角有QC3.0標誌,下方有型號燙金字樣、輸出埠形式簡圖、產品保護圖示說明

外盒背面印上中英日三種語言特色說明、下方有製造商資訊及認證標誌

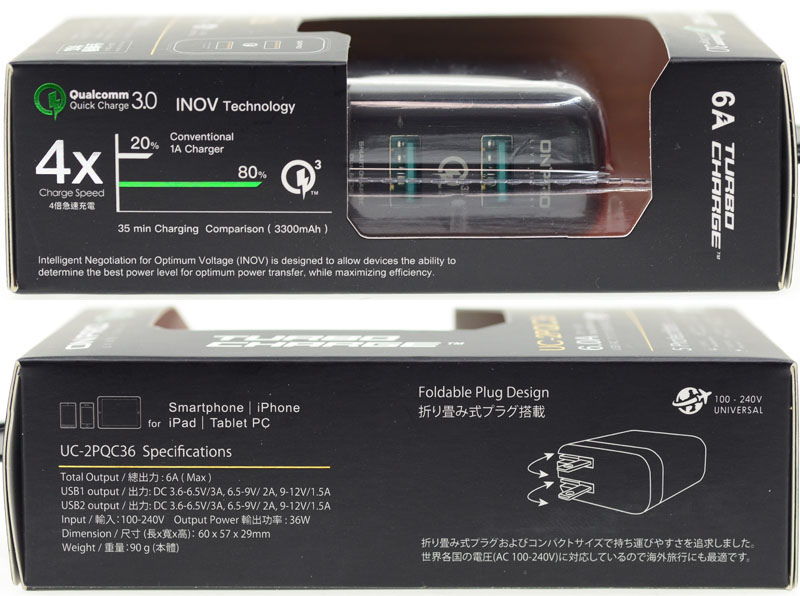

外盒左右側面,透明視窗延伸至側面可以看到充電器本體輸出埠處,同時介紹INOV(智慧充電協議最佳化)QC3.0充電速度比較、可折疊式插頭設計,並印上產品規格


外盒底部側面,說明QC標誌為高通所註冊

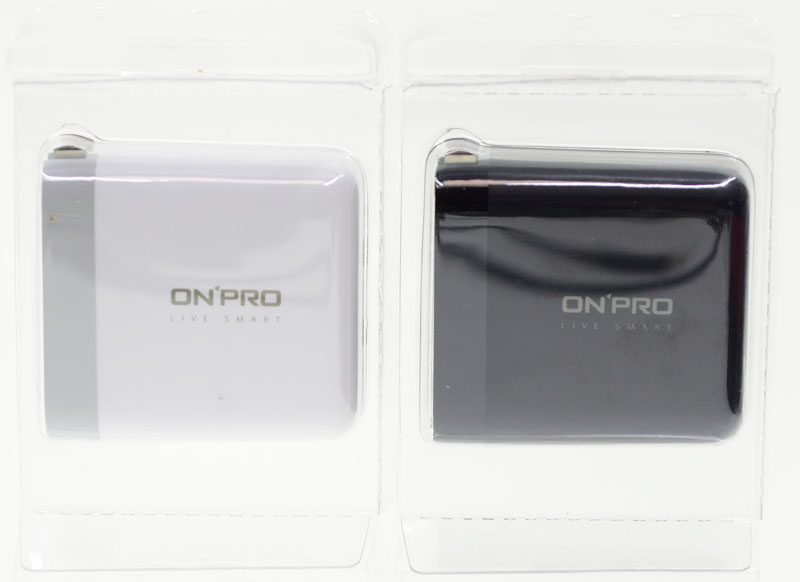

充電器本體裝在透明泡殼

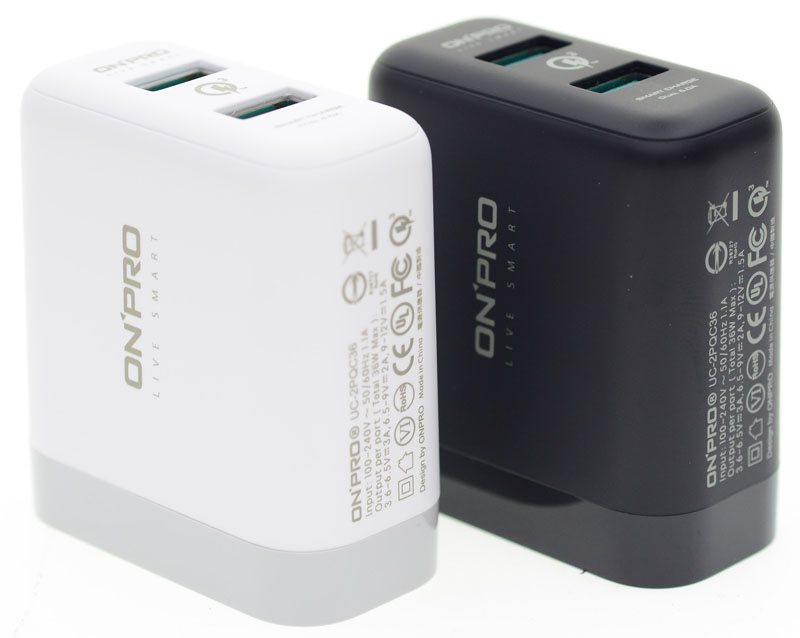

白色款與黑色款UC-2PQC36外觀比較


側面,黑色款為霧面黑色外殼+亮面黑色底座,白色款為霧面白色外殼+亮面淺灰底座,中央印上ONPRO商標及LIVE SMART字樣


另一側面,有綠色QC標誌及Qualcomm Quick Charge 3.0字樣

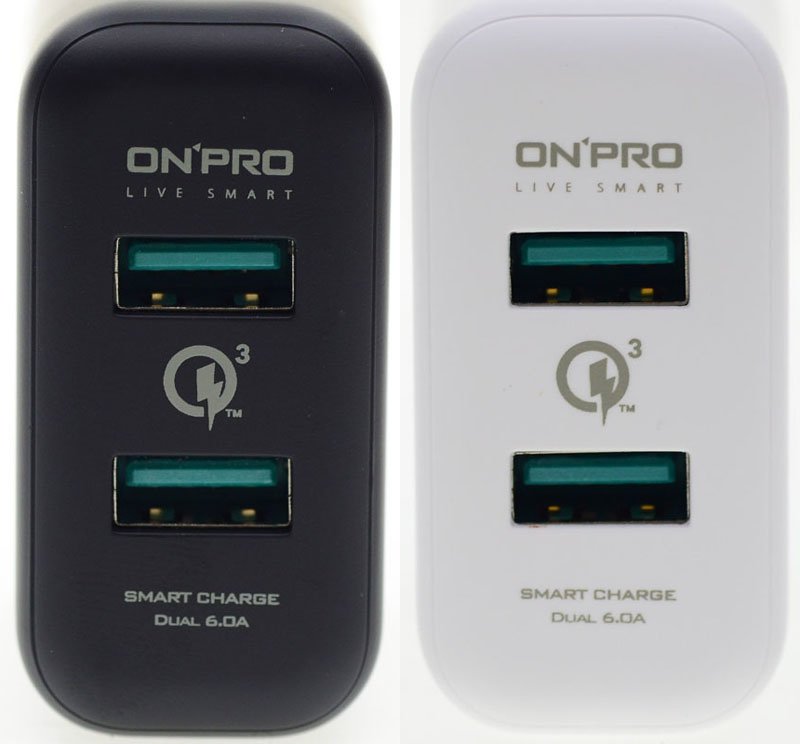

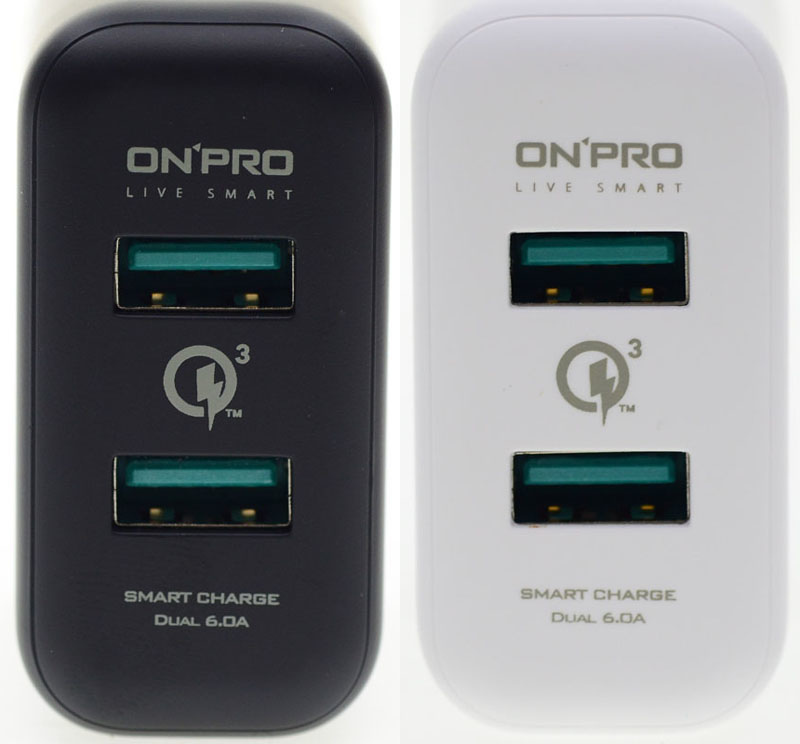

充電器本體兩組綠色USB-A輸出埠中央也有QC3.0標誌

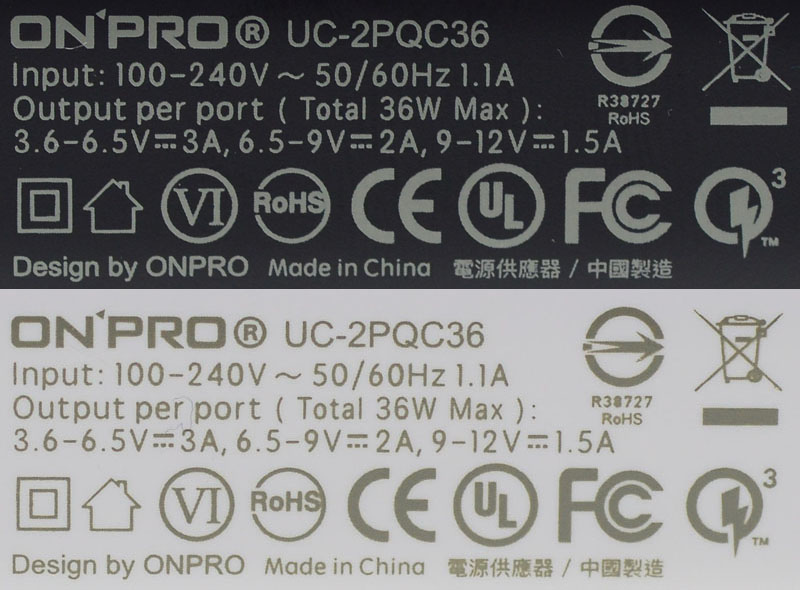

窄邊其中一側面印上產品型號、輸入/輸出規格、認證標誌、產地

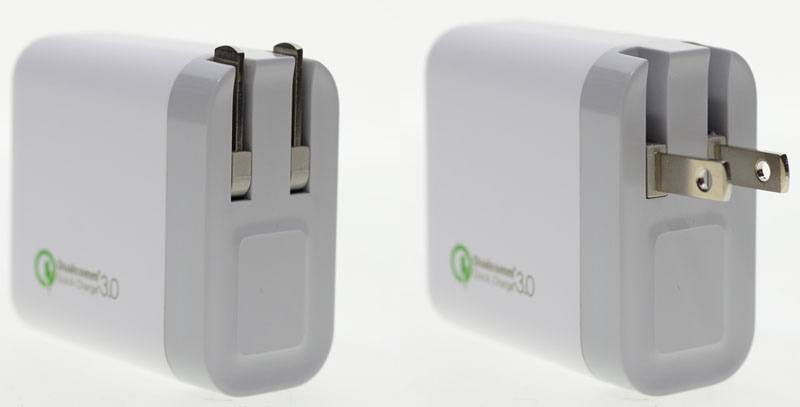

平行式插頭採用可折疊設計,方便收納攜帶


ONPRO UC-2PQC36()Innergie PowerGear 60C()大小比較

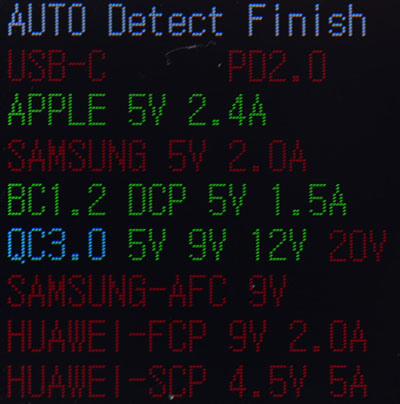

UC-2PQC36的上輸出埠充電定義,支援APPLE 2.4ABC 1.2DCP 1.5AQC2.0/3.0

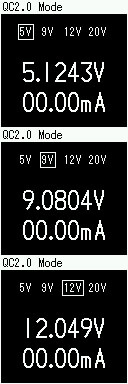

UC-2PQC36的上輸出埠輸出5V/9V/12V空載電壓

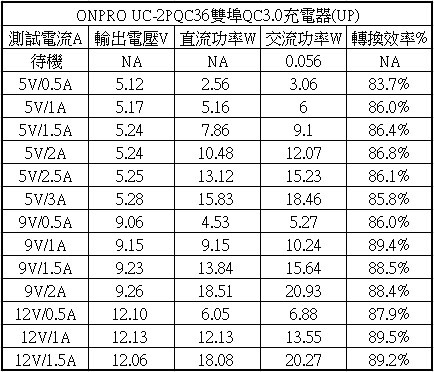

UC-2PQC36的上輸出埠各組輸出轉換效率表,各組整體輸出效率在83.7%89.4%之間變動

空載下輸入交流功率為0.056W

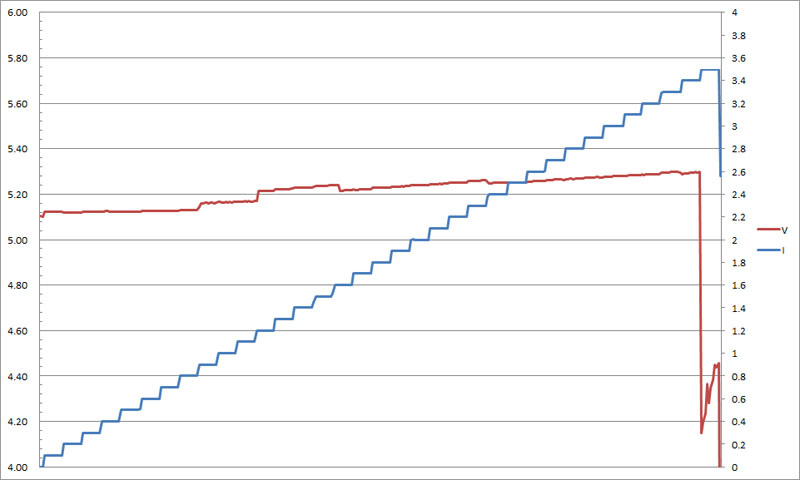

UC-2PQC36的上輸出埠5V輸出負載測試,整體來說輸出電壓隨著電流增加而升高,當電流超過3.4A便會截止輸出

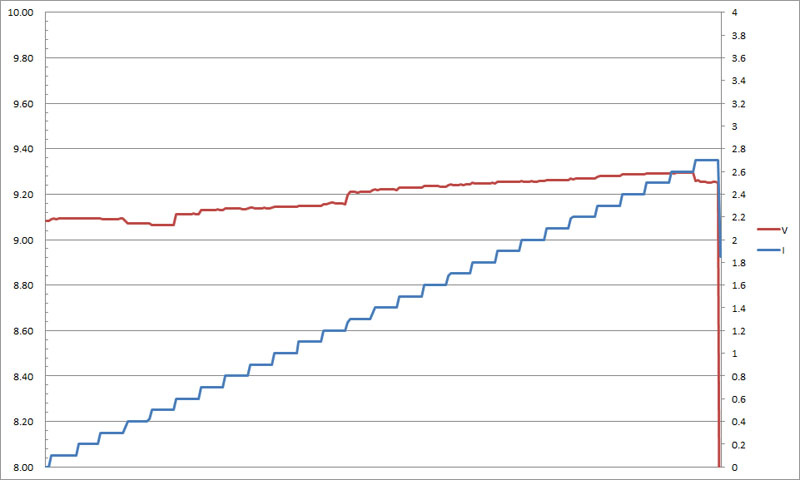

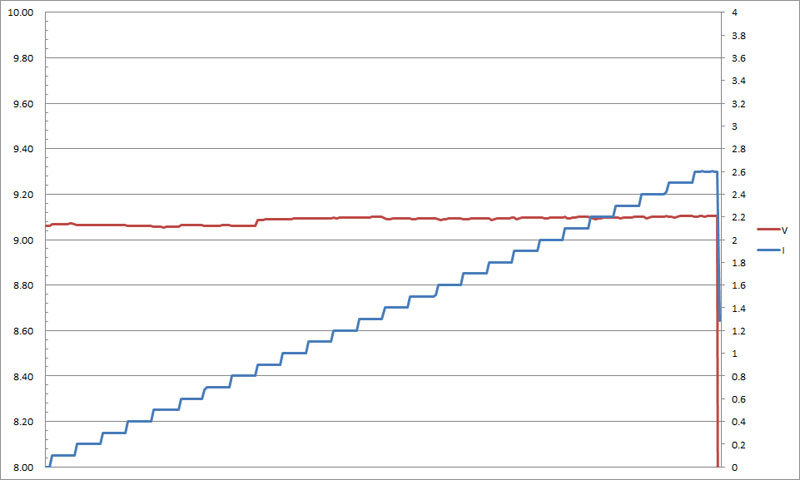

UC-2PQC36的上輸出埠9V輸出負載測試,整體來說輸出電壓隨著電流增加而升高,當電流超過2.6A便會截止輸出

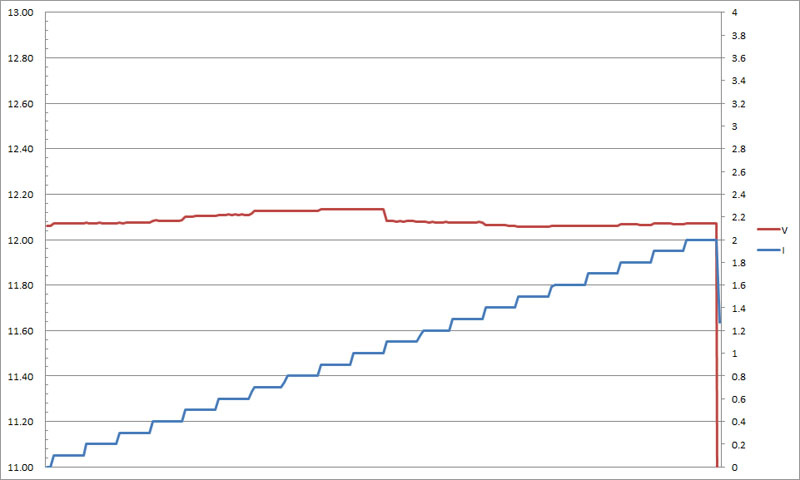

UC-2PQC36的上輸出埠12V輸出負載測試,輸出電壓未產生大幅變動,當電流超過2A便會截止輸出

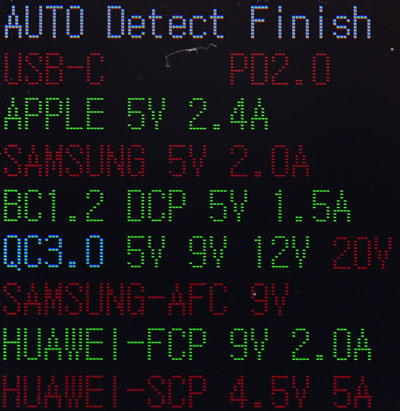

UC-2PQC36的下輸出埠充電定義,支援APPLE 2.4ABC 1.2DCP 1.5AQC2.0/3.0、華為FCP 9V/2A


UC-2PQC36的下輸出埠輸出5V/9V/12V空載電壓


UC-2PQC36的下輸出埠各組輸出轉換效率表,各組整體輸出效率在84.2%88.6%之間變動

空載下輸入交流功率為0.056W

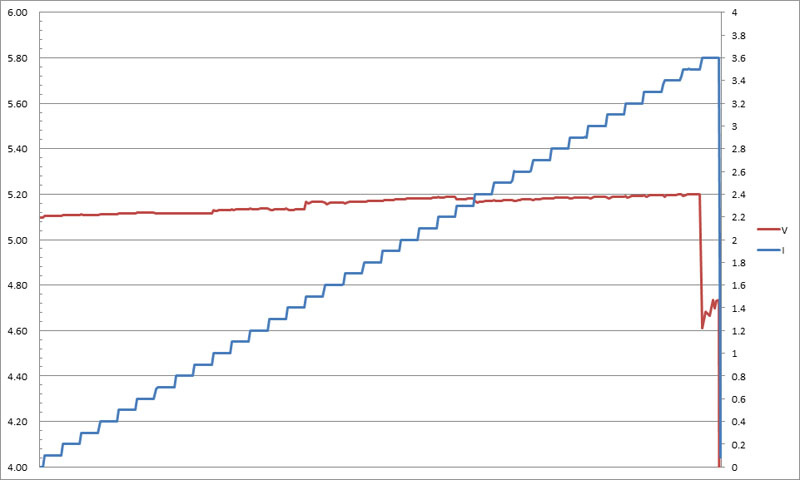

UC-2PQC36的下輸出埠5V輸出負載測試,整體來說輸出電壓隨著電流增加而升高,當電流超過3.5A便會截止輸出


UC-2PQC36的下輸出埠9V輸出負載測試,輸出電壓未產生大幅變動,當電流超過2.6A便會截止輸出


UC-2PQC36的下輸出埠12V輸出負載測試,輸出電壓未產生大幅變動,當電流超過2A便會截止輸出

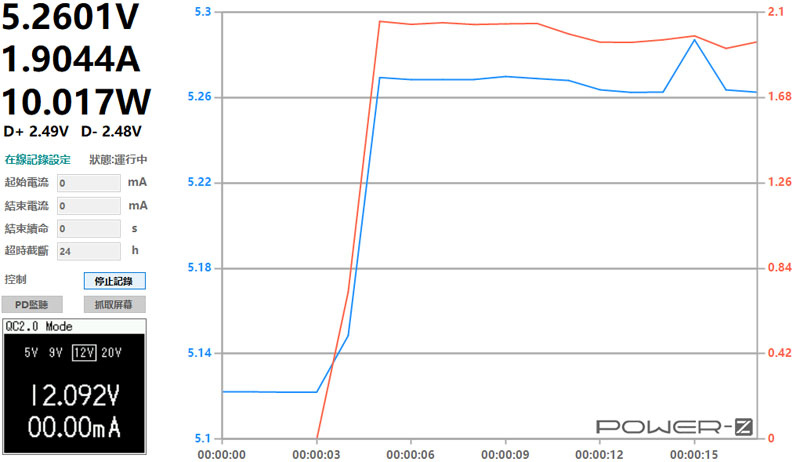

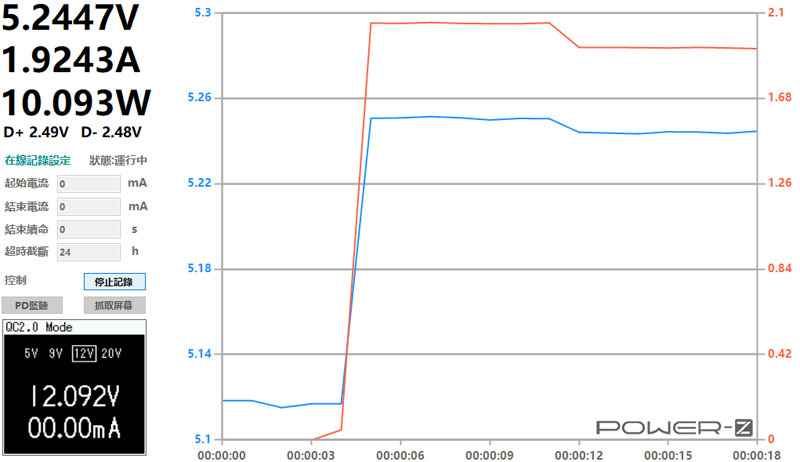

UC-2PQC36的上輸出埠對Apple iPad2進行充電,充電電流可達到原廠充電器水準


UC-2PQC36的下輸出埠對Apple iPad2進行充電,充電電流可達到原廠充電器水準

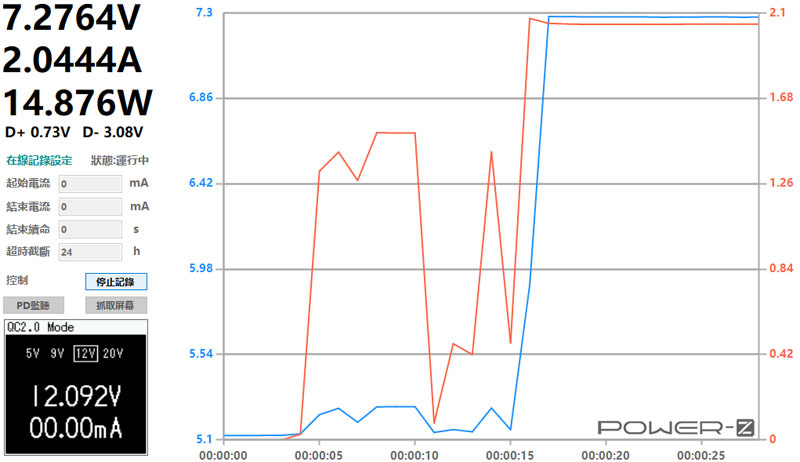

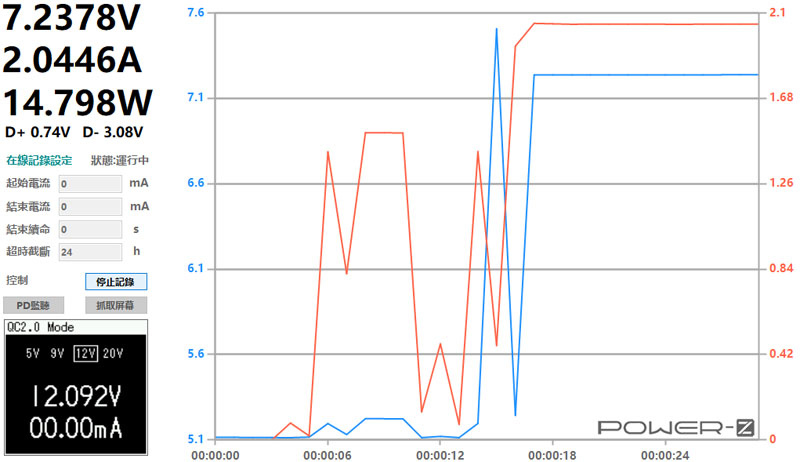

UC-2PQC36的上輸出埠對HTC U11+進行充電,可正常啟動QC3.0,充電功率可達14W以上


UC-2PQC36的下輸出埠對HTC U11+進行充電,可正常啟動QC3.0,充電功率可達14W以上

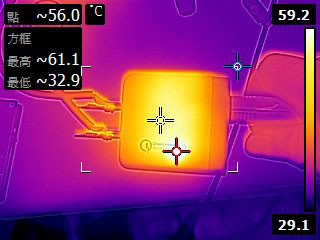

36W(18W+18W)全負載輸出下30分鐘後的紅外線熱影像圖




結論:

ONPRO UC-2PQC36雙埠QC3.0快速充電器,可以同時對兩組支援快充的裝置提供總共6A36W的最大輸出能力,除了QC3.0外,也具備QC2.0Apple 2.4A、華為FCP(其中一埠)等充電定義,同樣適合多種裝置,充電器整體體型適中,具備折疊式插頭方便收納攜帶



報告完畢,謝謝收看
