小米金屬殼家族行動電源，目前已經推出10400mAh、5200mAh、16000mAh、5000mAh鋰聚版這四款產品，其中10400mAh、16000mAh最被為詬病的是體積偏大，重量較重，而5000mAh鋰聚版厚度雖然薄，但本體寬度與高度也比較大，大小與重量都比較可以讓人接受的只有5200mAh，不過5200mAh的電量對於目前大容量電池的行動裝置來說續航力不足，其USB 5V最高輸出1.5A也不太夠用，所以小米這次推出了一款與原有5200mAh版本大小接近，但電池電量倍增至10000mAh的行動電源，USB 5V輸出也放大到2.1A的水準，同樣搭載USB辨識IC，以下就是小米NDY-02-AN 10000mAh行動電源的簡介及測試
外盒包裝仍舊採用印上小米”mi”字樣商標的白色紙盒

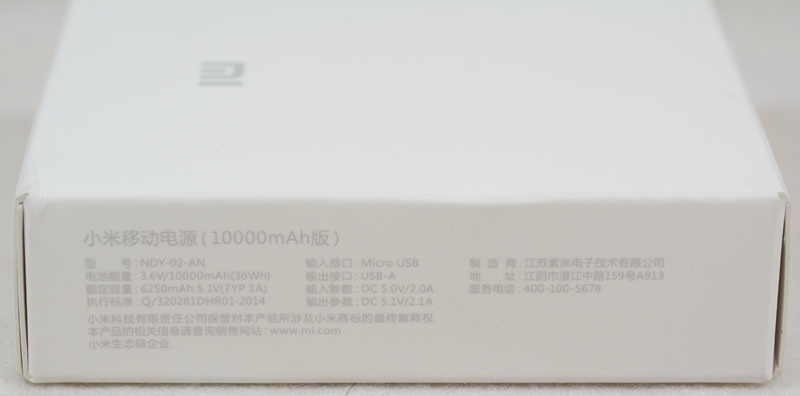

外盒側面標註型號、輸出入接頭/規格、電池/額定容量及製造者資訊，此款行動電源如同之前的產品，同樣是出自小米生態鏈的江蘇紫米電子之手

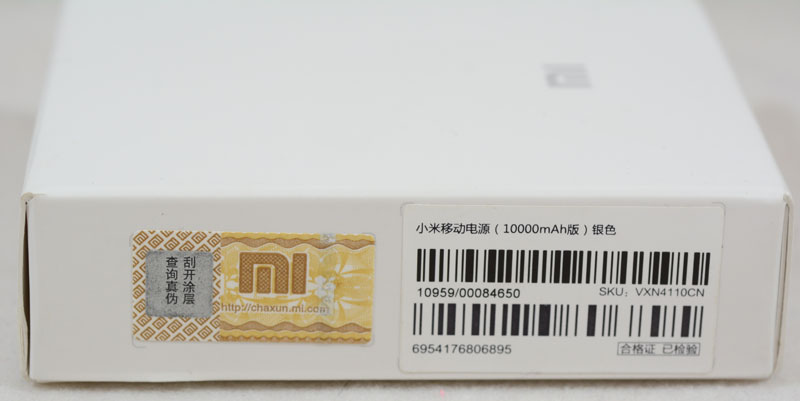

另一側面也是有防偽認證貼紙，刮除後可以上網核對其序號是否為正品

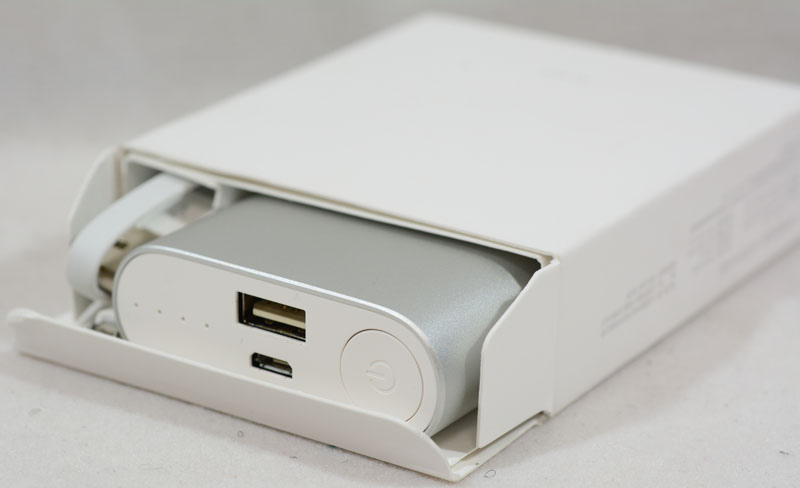

打開外盒包裝，行動電源本體與隨附Micro USB短線放在用紙板隔出的空間

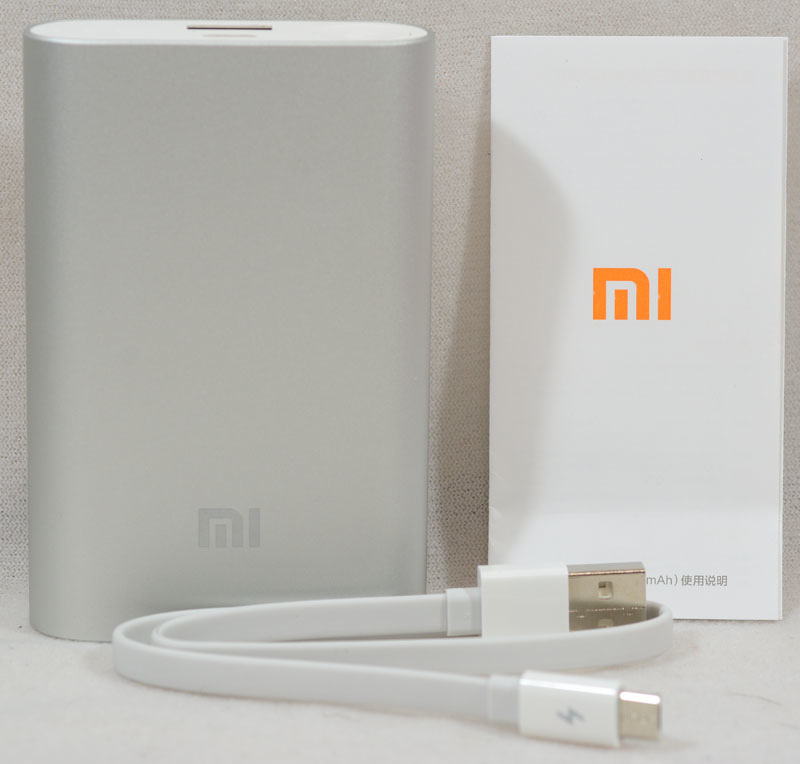

包裝內容一覽，有行動電源本體、使用說明書及Micro USB短線
行動電源本體正面，維持小米金屬殼家族行動電源一貫的鋁合金桶狀外殼設計，並印上小米商標

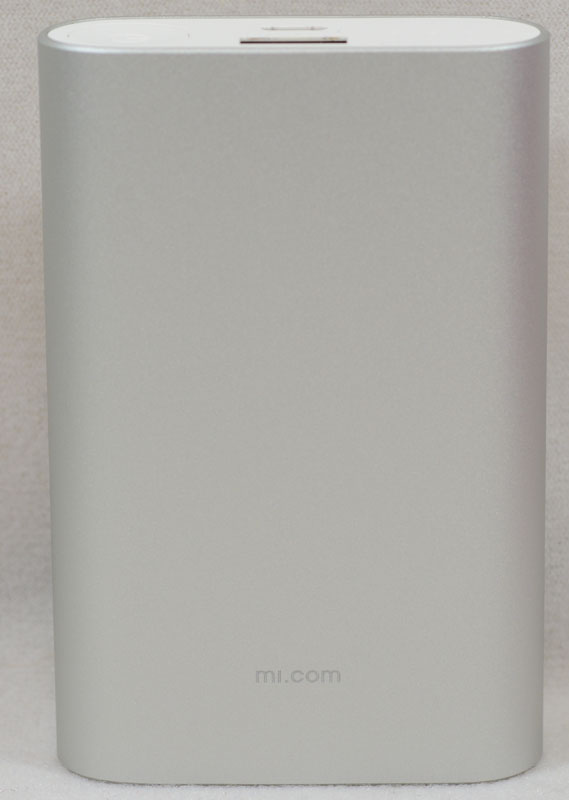

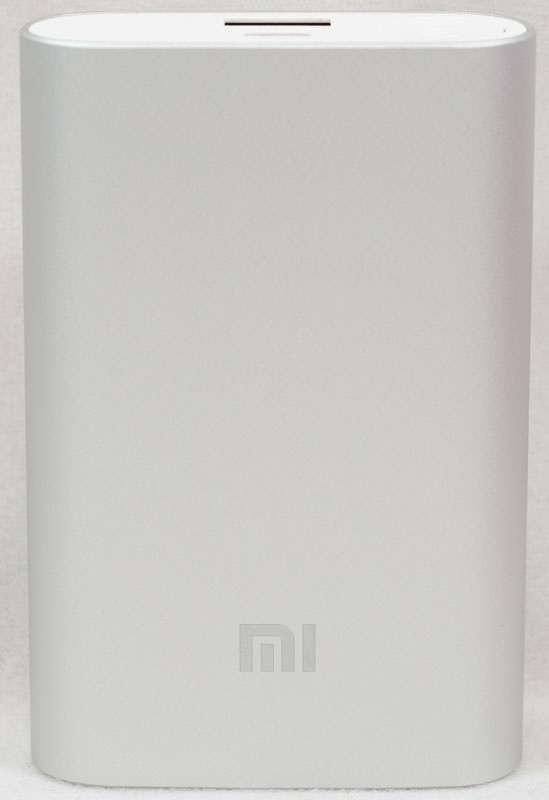

本體背面則是印上小米官方網址”mi.com”

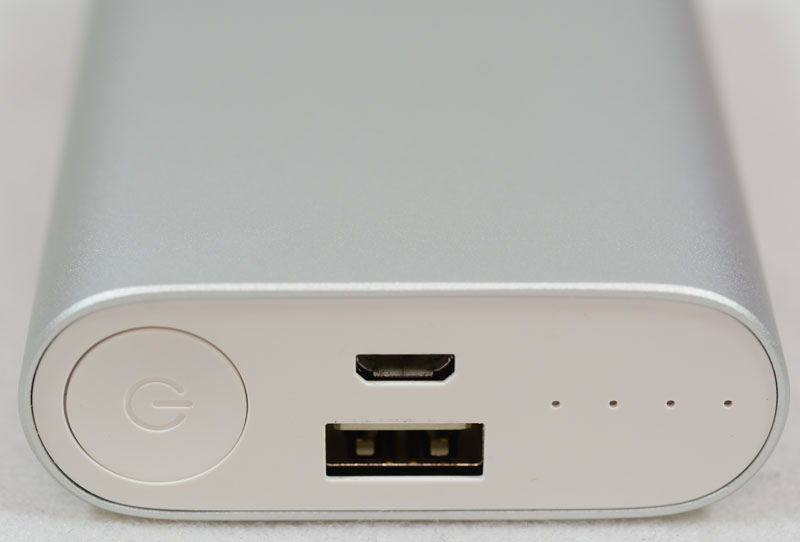

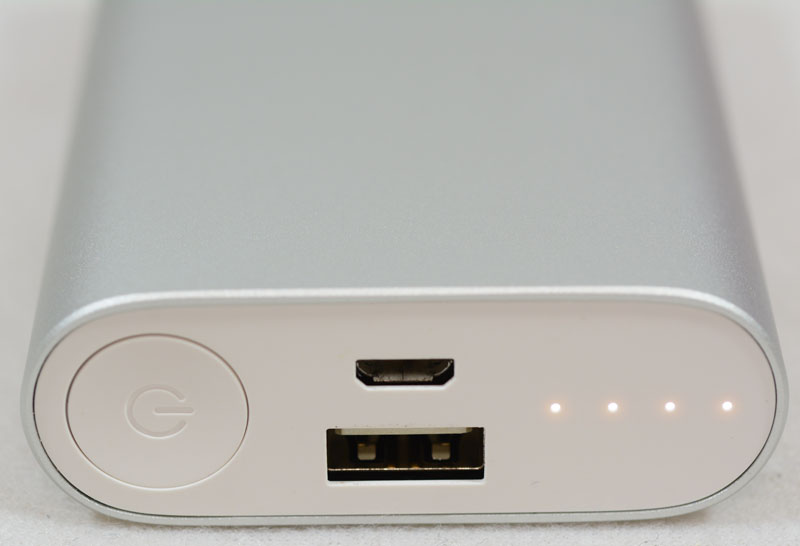

電源開關、充電輸入Micro USB座、輸出USB A座及電量指示燈設置在本體頂部，同樣採白色塑膠裝飾面板
小米10000mAh同樣在金屬桶身上下邊緣處修了圓角(從小米16000開始)，較不會有以往產品因銳角造成困擾
插上負載或是按下電源開關，白色電量指示燈會先全部點亮後，再依照內部電池電量改變點亮的數目
未偵測到負載一段時間(約25秒)後，行動電源就會自動關閉節省電力

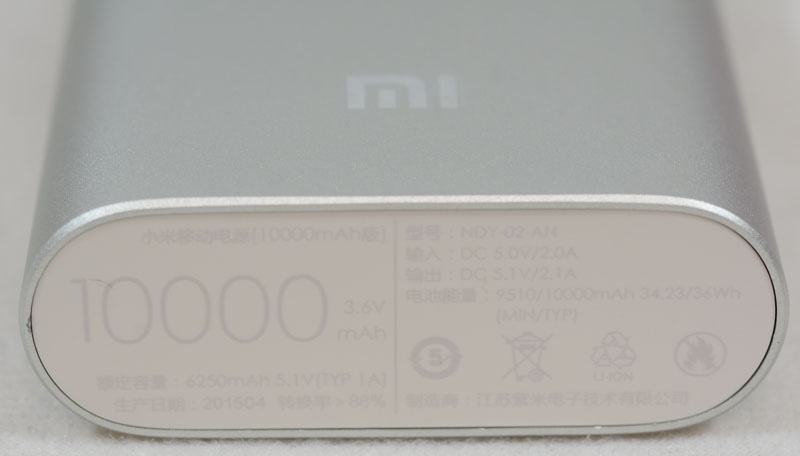

本體底部白色飾板上印上電池容量3.6V 10000mAh、額定容量5.1V 6250mAh(1A)、生產日期、轉換效率>88%、型號NDY-02-AN、輸入DC 5.0V 2A、輸出DC 5.1V 2.1A等規格資訊，其中特別註明鋰電池最小9510mAh/平均10000mAh容量

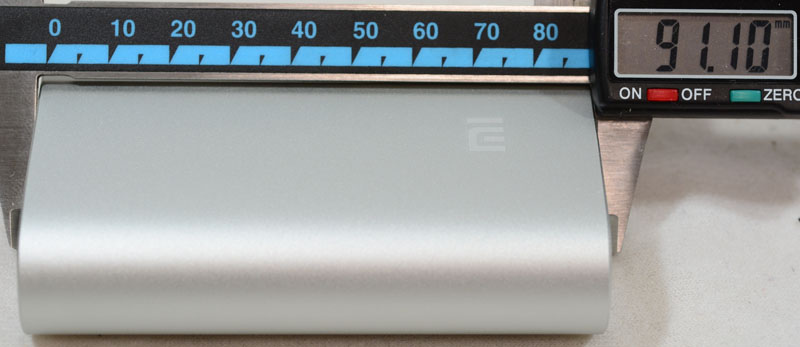

本體長度為91.1mm

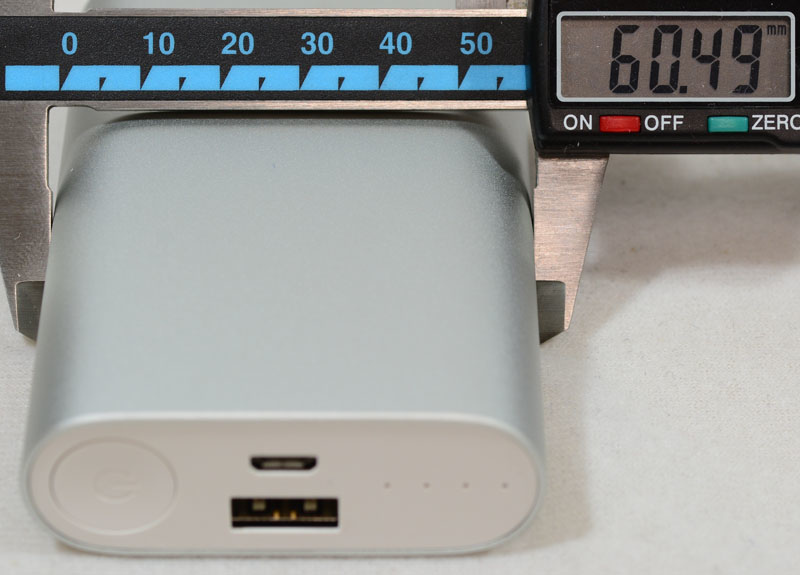

本體寬度為60.5mm
本體厚度為22.26mm

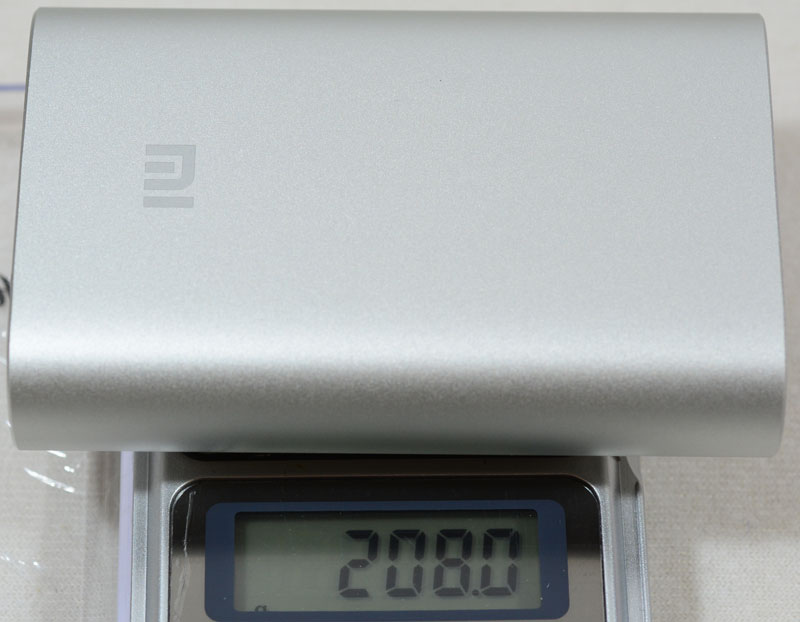

本體重量為208克，比起5200mAh版本的156克多重了52克

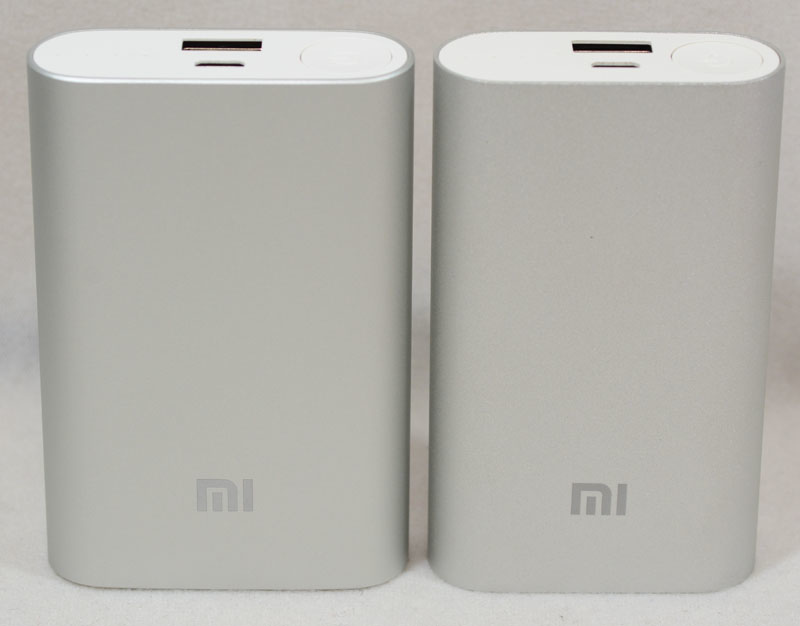

小米10000mAh(左)與小米5200mAh(右)高度比較，兩者高度一樣，頂部電源開關/輸出入插座/電源指示燈配置也相同

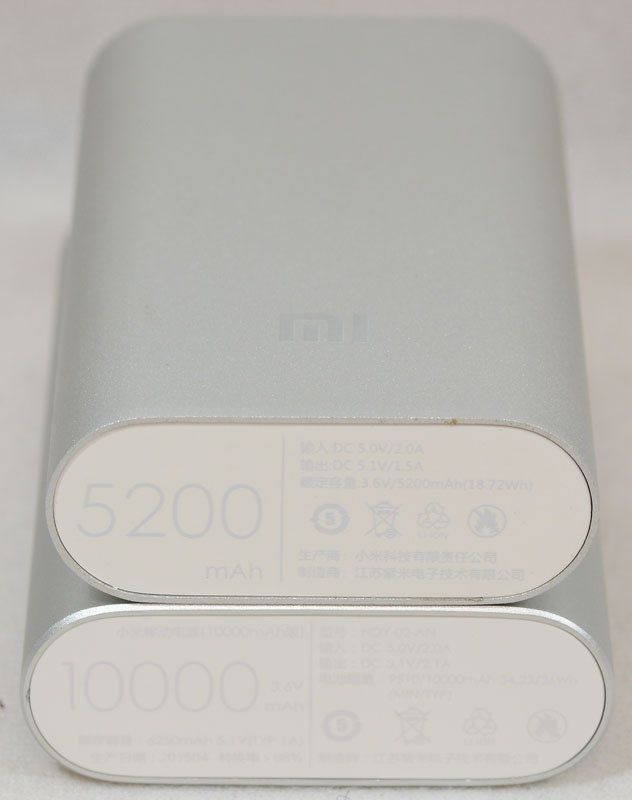

小米10000mAh(下)與小米5200mAh(上)寬度及厚度比較，兩者厚度相同，而小米10000mAh比5200mAh只寬了5.5mm(小米5200mAh寬度為55mm)，原本用於小米5200mAh的保護套也可以用在小米10000mAh上

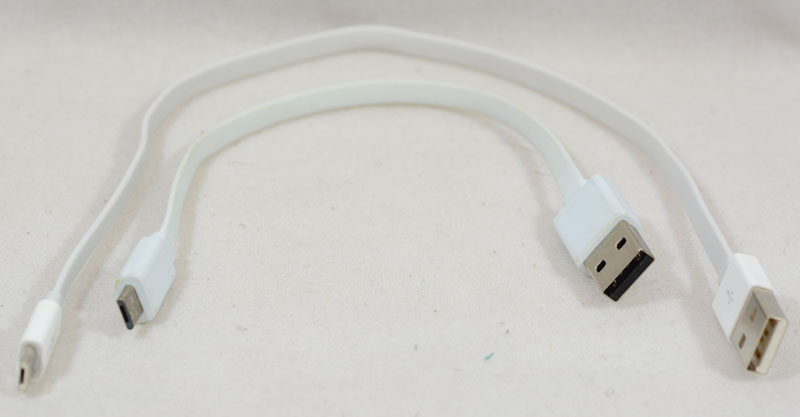

隨附的Micro USB短線也有改款，同樣是扁線，但長度加長至29公分

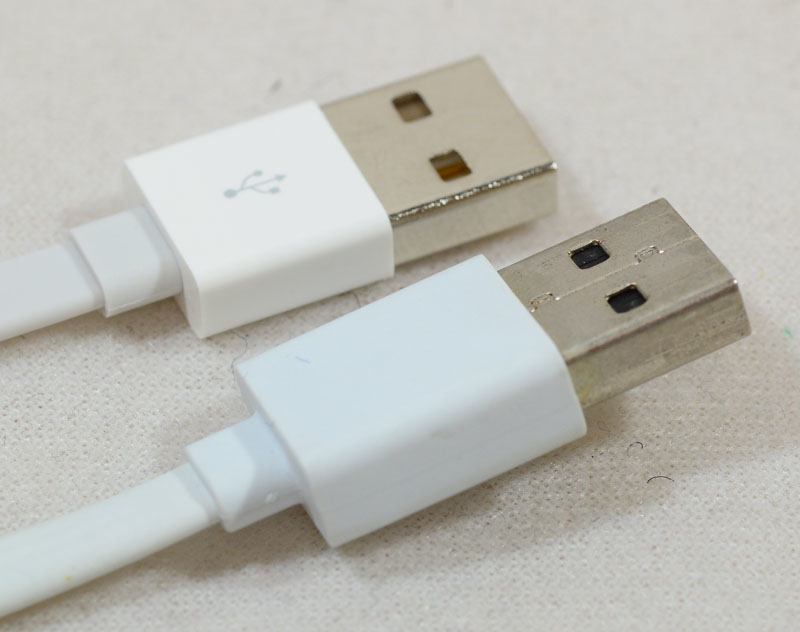

USB A頭端變成白色亮面塑膠，且厚度變薄，長度也變小

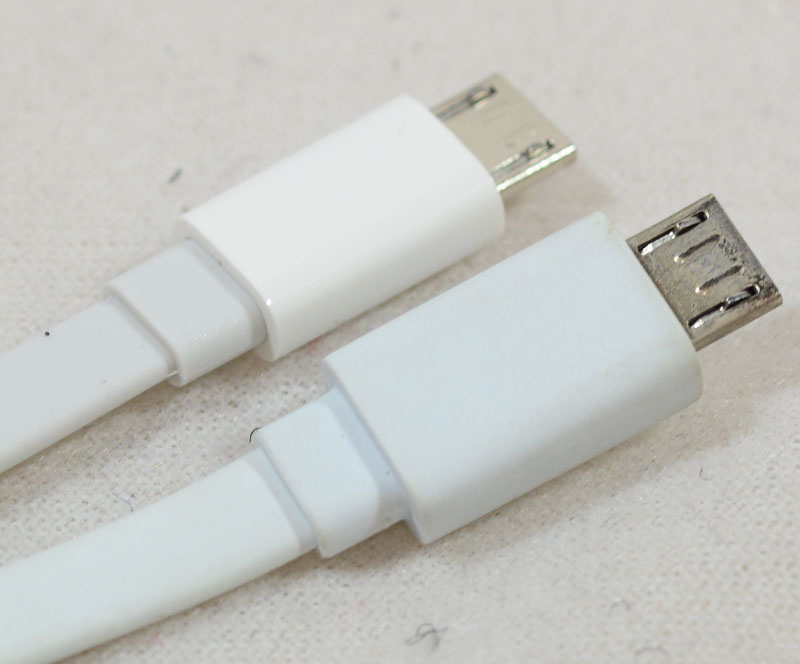

Micro USB端同樣改成白色亮面塑膠，大小與厚度也略為縮小

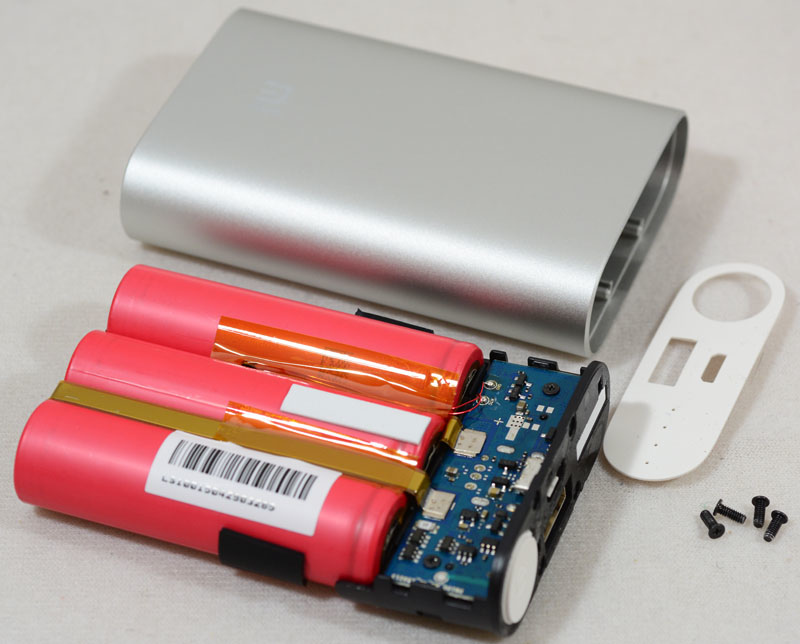

拆卸方式與其他小米行動電源家族相似，白色塑膠飾板移除後就可以看到用螺絲固定在金屬桶身的黑色塑膠框架，將螺絲卸除後就可以將本體部分自金屬桶身中抽出

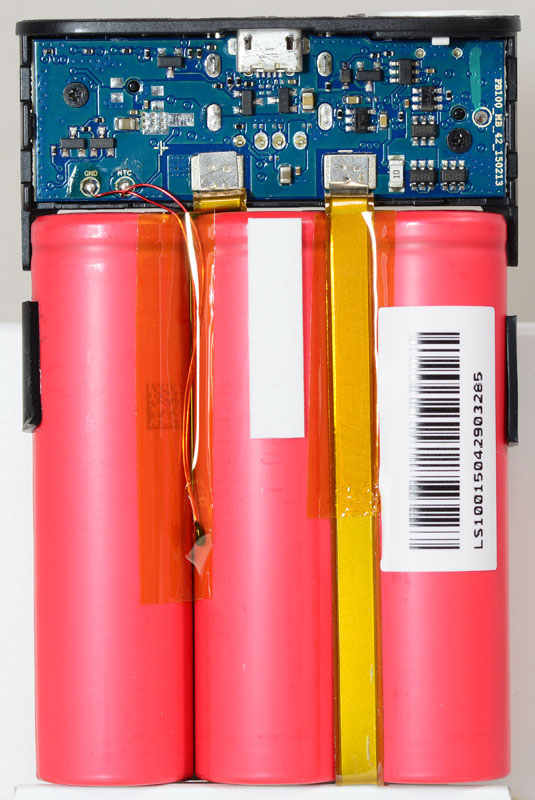

內部結構圖，採用三顆18650鋰電池，主電路板用螺絲固定在黑色塑膠框架上，電池用鎳片點焊並聯後再用點焊固定到電路板上，鎳片部分有使用耐熱膠帶絕緣

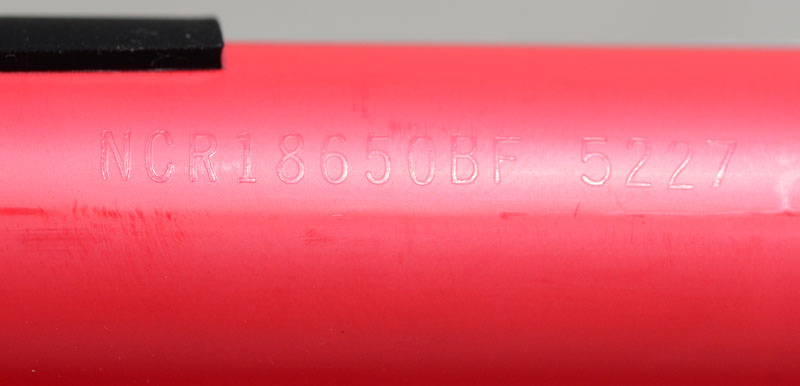

SANYO被PANASONIC併購後，原有紅色外皮鋰電池也跟著掛上PANASONIC的型號，採用的電池為NCR18650BF，單顆有3350mAh/12Wh(標稱值)的電量，三顆並聯共可供應10050mAh/36Wh

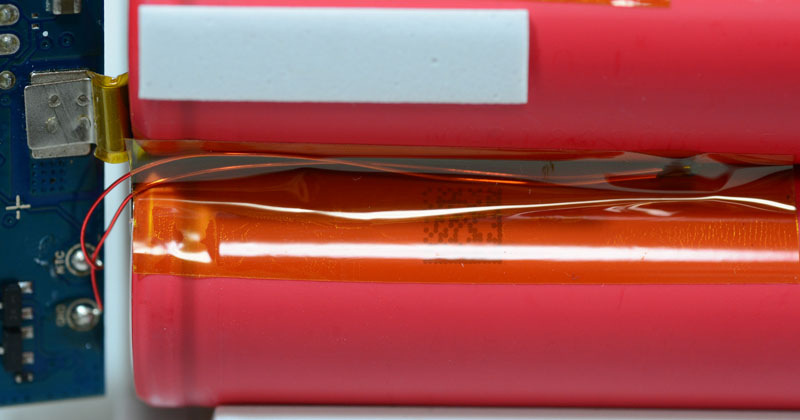

其中兩顆電池間貼上一個ntc熱敏電阻，作為鋰電池溫度保護

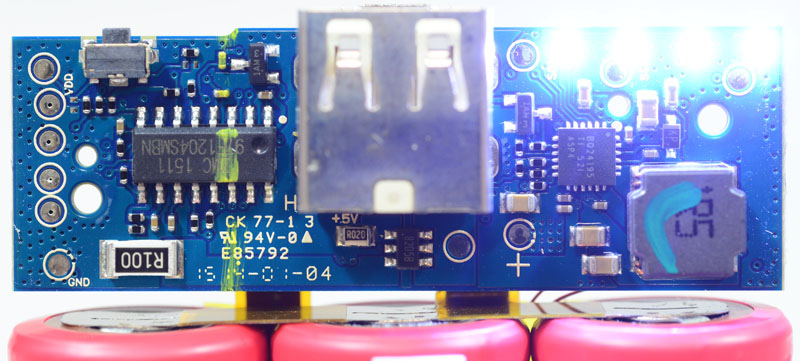

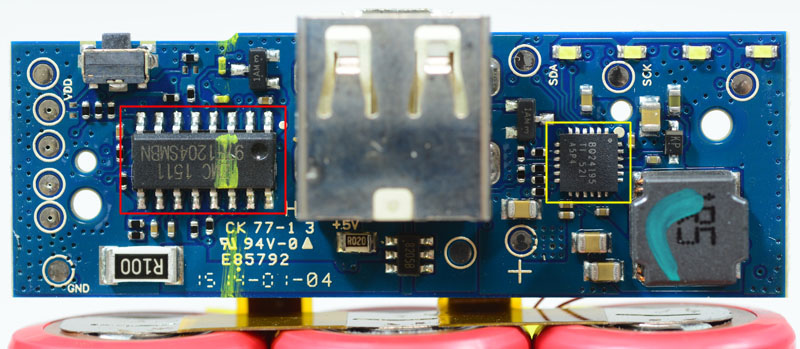

主電路板紅框部分為ABOV 97F1204微控制器(MCU)，提供行動電源本體功能控制及電量偵測，黃框為TI BQ24195電源IC，在小米金屬殼家族中是熟面孔，同時兼備電池充電及電池輸出轉換USB 5V的能力

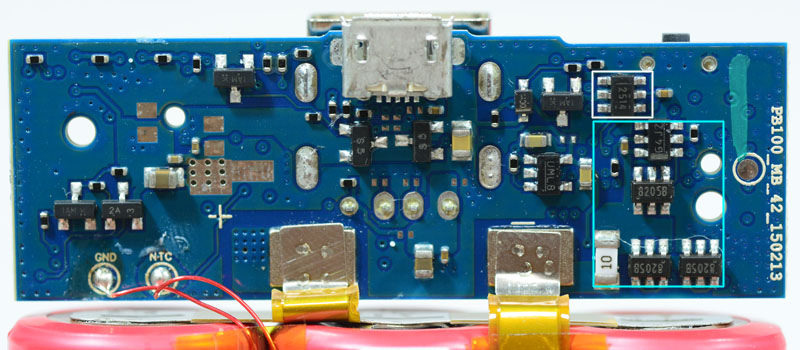

主電路板另一面有TI TPS2514 USB辨識IC(白框)，讓插入的裝置可以把小米10000mAh當作是原廠充電器，藍框部分是鋰電池端保護電路，由一個保險絲、一個鋰電保護IC、三個MOSFET構成，提供鋰電池過充電/過放電/過電流等保護，是很重要的一道防線
小米10000mAh這次與其他家族成員不同的地方是，USB A座由SMT件改成插入件了，可以有效加強USB孔對外力的抵抗能力，Micro USB座周圍區域的四大四小橢圓焊點就是USB A座的插入焊接孔
沒有外殼時，電量指示燈的白光相當明亮刺眼

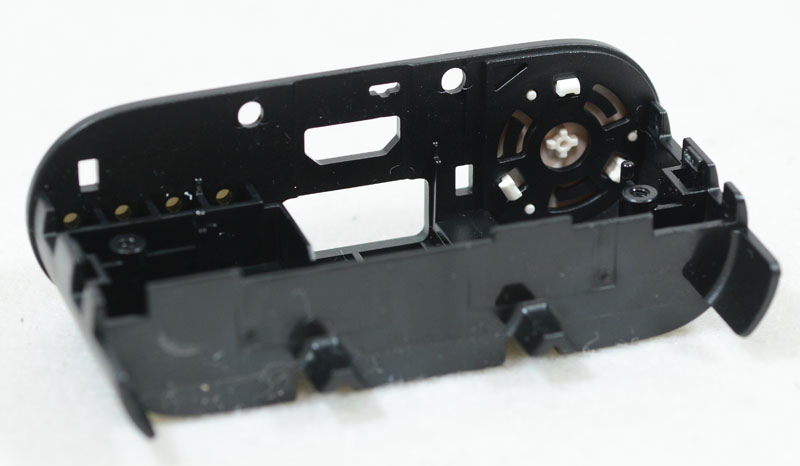

黑色塑膠框架，固定電路板使其不會滑動，並有電源按鍵及電量指示燈導光機構設計
接下來便是實際上機測試

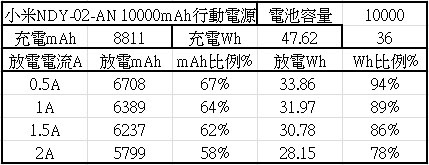

0.5A/1A/1.5A/2A放電mAh及放電Wh數據，可用Wh除2A外均在86%以上，其中以0.5A的94%為最高
1A輸出符合小米所標示額定電容量6250mAh，比較意外的是2A整體可用Wh比例落到80%以下

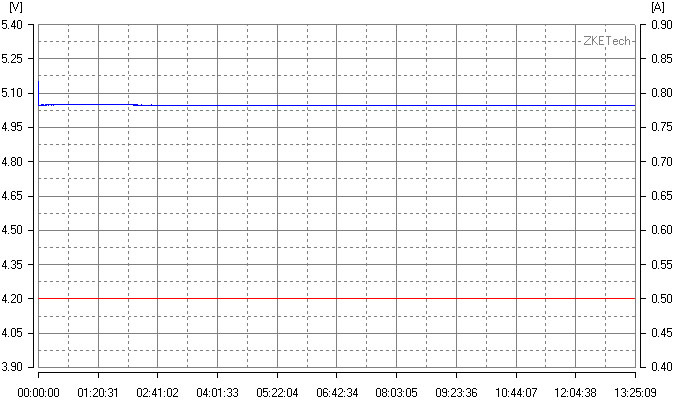

0.5A放電圖表

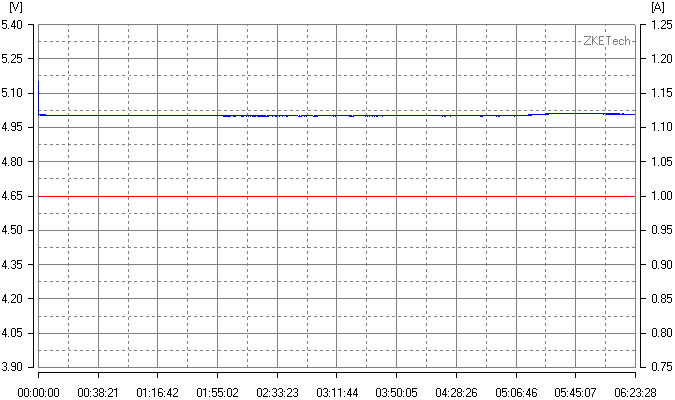

1A放電圖表
1.5A放電圖表

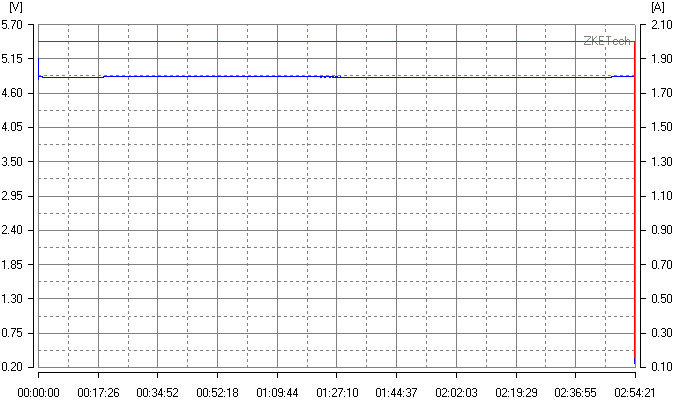

2A放電圖表

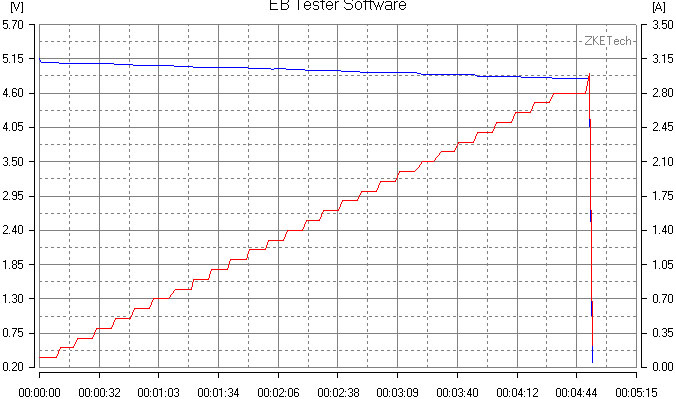

輸出埠負載測試，當輸出電流超過2.9A後，行動電源便會關閉輸出，具有過電流(負荷)保護

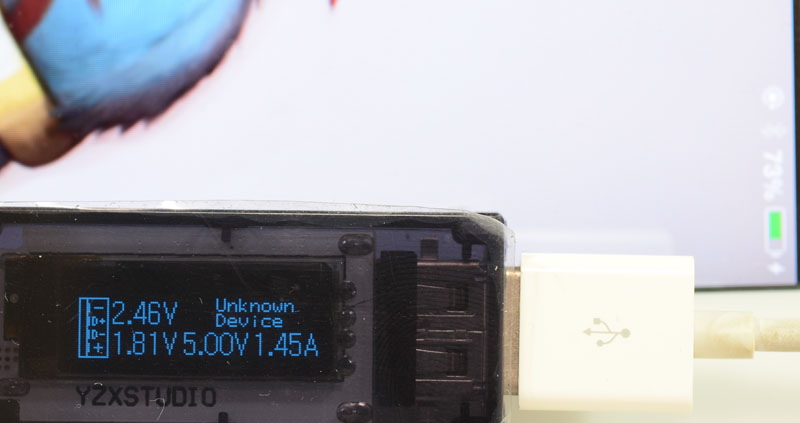

對Apple iPad 2進行充電，電流為1.45A，可以達到原廠Adapter充電水準

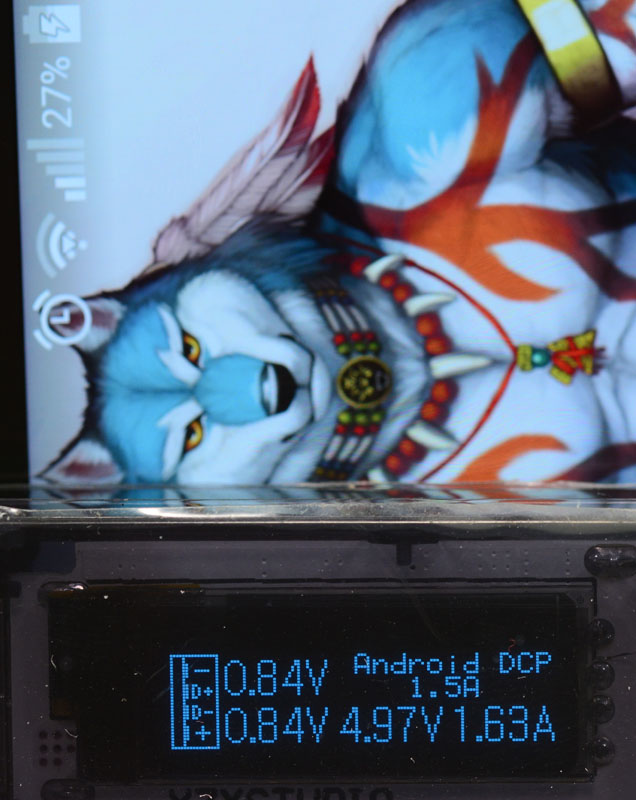

對升級棒棒糖的LG G2進行充電，可辨識為Android DCP 1.5A，充電電流1.63A也可以達原廠Adapter水準
不過有時會發生辨識失敗情形，這時充電電流會降低，重新插拔或是按下行動電源的電源開關可以改善

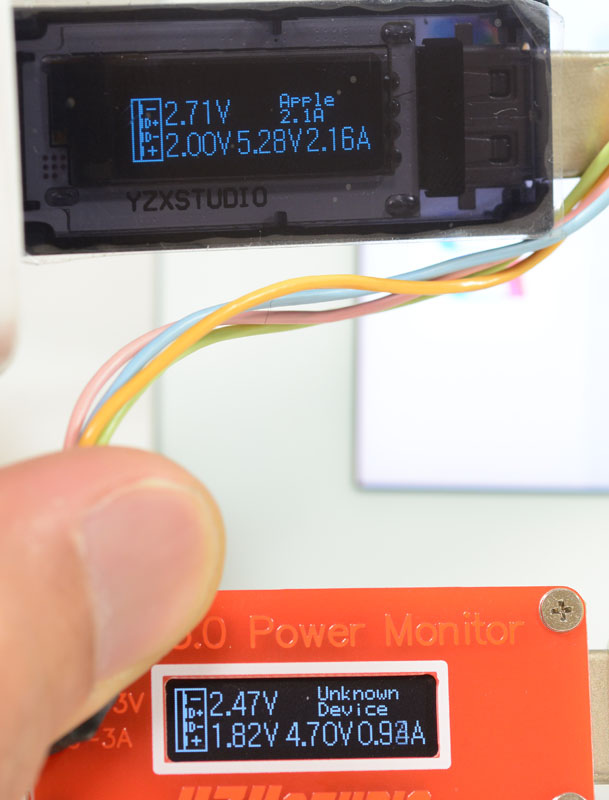

行動電源可以邊充邊用，不過因為TI BQ24195的緣故，邊充邊用時輸出電壓會下降，例如下圖輸入5.28V(黑表)，輸出只有4.7V(紅表)，相對會影響裝置充電電流
優點：
1.維持家族一貫鋁合金桶身+上下白色飾蓋設計，有一定質感，且把桶身上下開口邊緣處修圓角，降低刮傷困擾
2.內部用料良好，Panasonic鋰電池搭配TI電源管理IC，也把USB A座改成插入件，增強對外力的抵抗
3.比起上一代相同體積產品，其電池電量翻倍，0.5A/1A/1.5A輸出可用Wh比例有一定水準
4.電池組過充/過放/過電流及溫度保護齊全，另外還有電源管理IC自己本身的保護系統
缺點：
1.2A輸出可用Wh下滑明顯
2.因為使用相同的電源管理IC，充飽後待機電流較高(0.065A)，而且充電時同樣有電流突降為0再升起的現象(所有的小米金屬殼家族都有此問題)
3.因為電源管理IC的設計，邊充邊用時會造成輸出壓降
報告完畢，謝謝收看
