傳統行動電源及充電器僅有5V輸出，若是想要支援Quick Charge 2.0 快充，目前市面上有QC 2.0快充升壓板，可將5V電源轉換成QC 2.0的9V/12V/20V等電壓，同時內建升壓識別，可依裝置需求供應不同的電壓，目前手上有YZXSTUDIO與炬為兩款QC 2.0升壓板，以下是簡介及測試
YZXSTUDIO QC2.0升壓板，主要結構是天鈺FP6719 QC2.0升壓IC(綠框)，同時具備QC2.0識別及升壓IC於一身，最低輸入電壓可至2.9V(最高5.5V)，其周邊電路相當簡單，可以最少元件建構支援QC 2.0快充的行動電源電路
FP6791除了支援QC 2.0充電定義外，也可以提供Apple/Samsung/Android DCP等充電定義辨識
本身支援5V/9V/12V三種QC 2.0 CLASS A電壓輸出
由小米10400供應5V電源，未啟動QC 2.0識別時，5V輸入未處理直接送到輸出端，因為經過IC及電路，導致5V產生些微壓降，該壓降會隨電流提高而變大
使用QC 2.0測試器送出HVDCP 9V申請，FP6719會把輸入的5V提升到9V
使用QC 2.0測試器送出HVDCP 12V申請，FP6719會把輸入的5V提升到12V
把輸入限制在5V 4A，從5V升壓至9V下最高可達到的電流以及各電流的轉換效率，最高的效率表現出現在9V 0.6A，效率可達90.14%
9V輸出下電壓電流曲線圖表，9V輸出超過1.8A後便產生了大幅壓降狀況
把輸入限制在5V 4A，從5V升壓至12V下最高可達到的電流以及各電流的轉換效率，最高的效率表現出現在12V 0.4A，效率可達84.98%
12V輸出下電壓電流曲線圖表，12V輸出超過1.3A後便產生了大幅壓降狀況
以9V 1.5A連續輸出30分鐘，電壓整體保持穩定，未發生大幅度變化跳動狀況
9V 1.5A連續輸出30分鐘後紅外線熱影像圖
炬為高通QC 2.0充電加速器放置在透明包裝盒
本體使用黑色亮面外殼包覆電路板，上面印著3~5V升壓至5V/9V/12V/20V高通協議快充
後方印有產品名稱、型號、輸入、輸出、執行標準、製造廠商名稱地址及電話等資訊
內部電路圖，採用天鈺FP6600 QC 2.0快充USB辨識IC(綠框)，並搭配交換式升壓電路(藍框為升壓電路控制器)，提供QC 2.0 CLASS B 5V/9V/12V/20V四種快充電壓輸出，同樣也具備Apple/Samsung/Android DCP等充電定義辨識
由小米10400供應5V電源，即使未啟動QC 2.0識別時，5V輸入同樣會經過內部升壓電路作用，而使輸出電壓高於輸入電壓
使用QC 2.0測試器送出HVDCP 9V申請，會把輸入的5V提升到9V
使用QC 2.0測試器送出HVDCP 12V申請，會把輸入的5V提升到12V
使用QC 2.0測試器送出HVDCP 20V申請，會把輸入的5V提升到20V
即使是5V輸出，升壓電路同樣有作用，最高的效率表現出現在5V 0.8A，效率達82.83%
5V輸出下電壓電流曲線圖表，輸出電壓隨電流增加而下降
把輸入限制在5V 4A，從5V升壓至9V下最高可達到的電流以及各電流的轉換效率，最高的效率表現出現在9V 0.8A，效率達84.87%
9V輸出下電壓電流曲線圖表，9V輸出超過1.6A後便產生了大幅壓降狀況
把輸入限制在5V 4A，從5V升壓至12V下最高可達到的電流以及各電流的轉換效率，最高的效率表現出現在12V 0.7A，效率達84.19%
12V輸出下電壓電流曲線圖表，12V輸出超過1.3A後便產生了大幅壓降狀況
把輸入限制在5V 4A，從5V升壓至20V下最高可達到的電流以及各電流的轉換效率，因為升壓範圍太大，不僅輸出壓降至13.68V，最高效率表現也僅有56.58%
20V輸出下電壓電流曲線圖表，20V輸出僅能到達13.68V，超過0.8A後便產生了大幅壓降狀況
雖然5V 4A輸入下可達9V 1.6A的輸出，但試圖以9V 1.5A進行長時間輸出，無法維持在正常的9V輸出，僅輸出一小段時間後便立即壓降

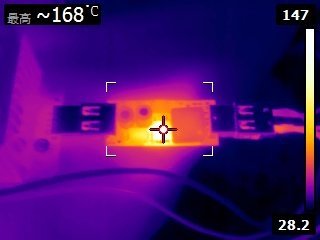

測試過程中，紅外線熱影像圖出現了異常高溫的狀況
結論：
1.YZXSTUDIO的升壓板，5V輸出時不會經過升壓處理，會造成些許壓降損失，輸出最高只能升壓至12V，但9V/12V的升壓效率均有80%以上的水準，最高可達90%，體積小巧，不過沒有外殼，雖對散熱有幫助，但電路及元件直接裸露，容易有損壞風險
2.炬為的升壓板雖然最高輸出可以達20V，但一上負載後電壓就降下來，加上升壓範圍太大，效率只有一半的水準，5V/9V/12V升壓的效率也在最低73%至最高85%之間游移，從曲線看到輸出電壓穩定性並不算好，本體雖然有精美外殼包覆，但也會造成熱悶在裡面，長時間輸出下內部溫度需要特別注意
3.上面的測試都是使用可調電源方式提供5V 4A，但是一般市面上的行動電源及充電器很少有這樣的單埠大輸出規格，如果要使用這類升壓板，最好還是由兩個USB埠來供電，並且避免使用消耗電流大的產品(例如支援快充輸入的行動電源)
報告完畢，謝謝收看
