產品規格:

型號:C3PTA

輸入規格:DC12-24V5A

輸出規格:VoltiQ輸出埠5V/4.8A(5V/2.4A * 2)QC 3.0輸出埠3.6-6.5V/3A6.5V-9V/2A9-12V/1.5A

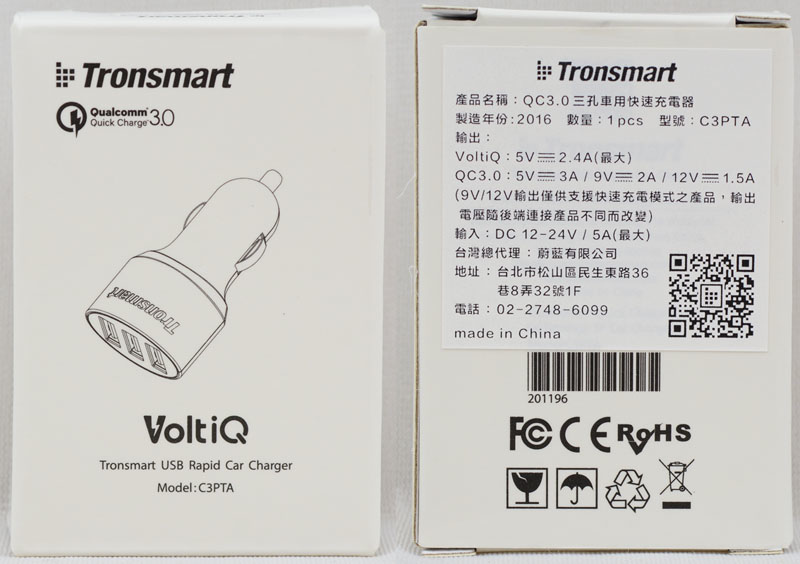

包裝外盒採白色底搭配黑白圖形及字體印刷,十分簡單,後方代理商額外貼上中文說明貼紙,並有QR碼可連結說明網頁

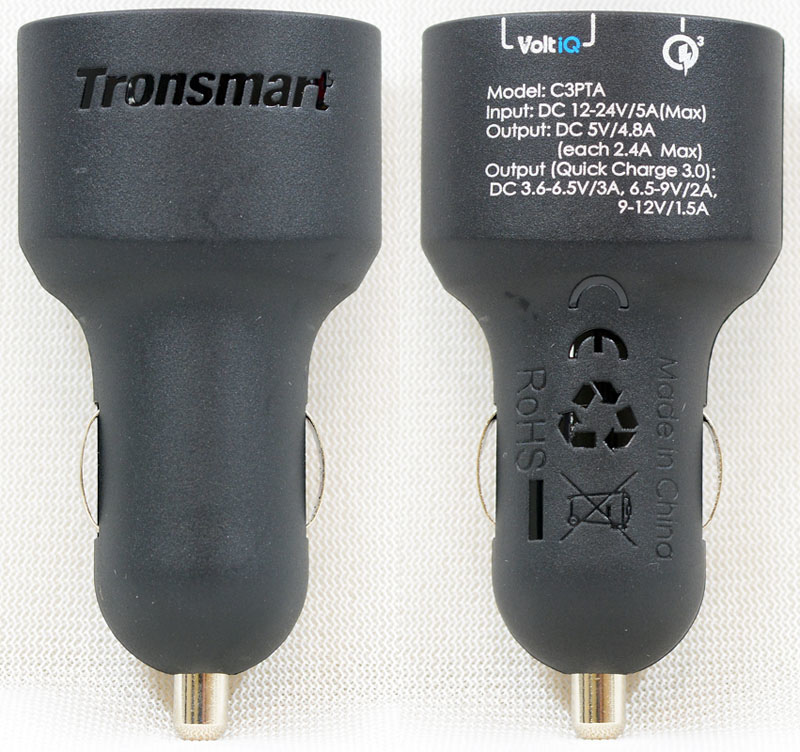

充電器本體採消光黑塑膠,正面有Tronsmart字樣凹印,背面印上型號、輸入及輸出規格,靠近頂部輸出埠位置有輸出埠種類指示印記

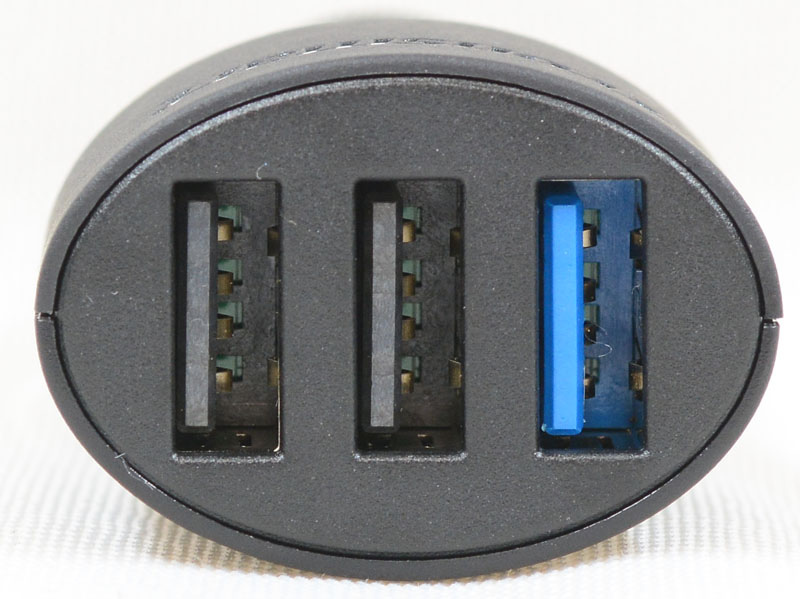

頂部有並排的三組輸出埠,黑色兩埠為支援VoltiQ智慧辨識5V輸出,藍色一埠為支援高通QC 3.0快充輸出埠

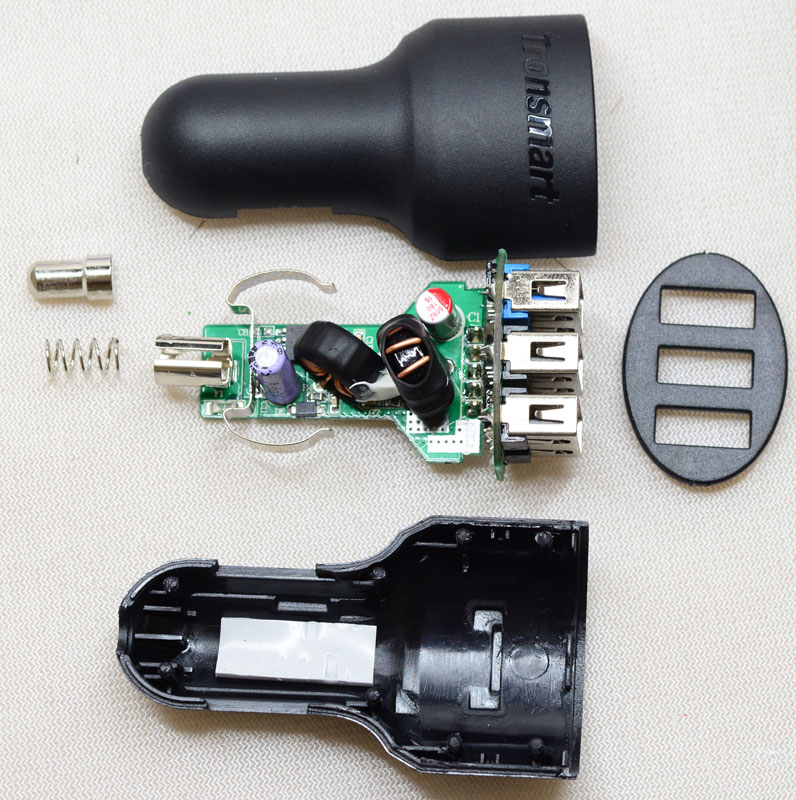

充電器結構圖,其中一側外殼內面有貼上導熱膠墊,協助將電路板熱量傳至外殼

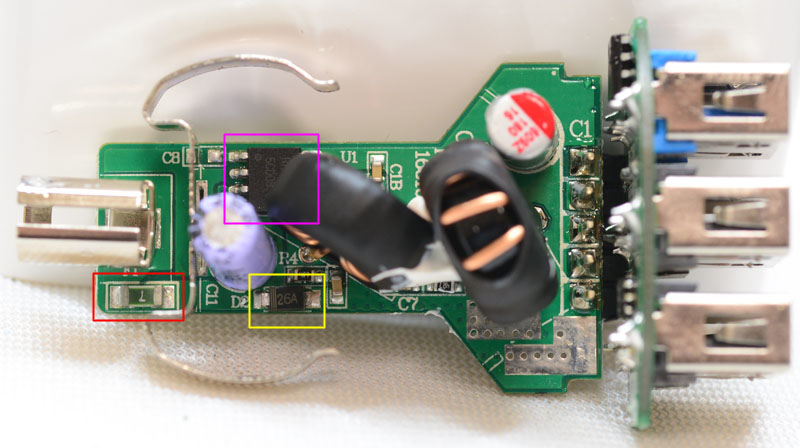

電路板正面,紅框保險絲及黃框突波吸收二極體提供電源輸入端保護,紫框為RH8603D同步降壓穩壓IC,整合了MOSFET,可提供連續3A負載電流,為QC 3.0輸出埠電源轉換使用

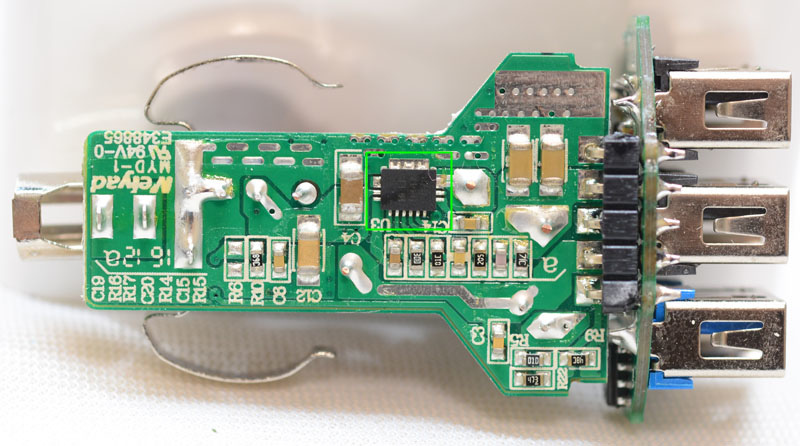

電路板背面,綠框為MPS MP9447高效率同步降壓穩壓IC,可連續提供連續5A負載電流,負責提供兩埠5V輸出電源轉換使用

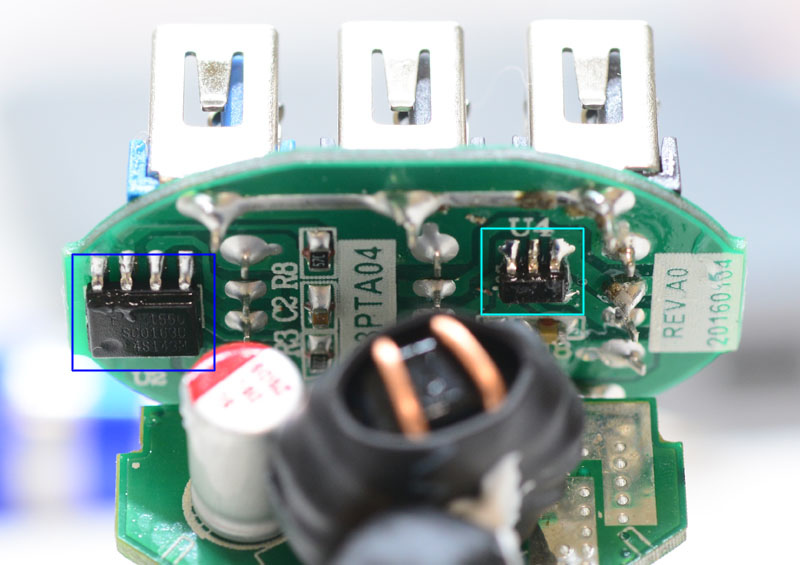

輸出插座電路板背面藍色框為PI方案SC0163D ChiPhy高通QC3.0辨識IC,支援QC 2.0/3.0快充的裝置可申請所需的輸出電壓;水藍色框為雙埠USB自動辨識IC,提供兩組5V輸出埠的Apple/Android充電定義自動辨識,使其可達到原廠充電器充電水準

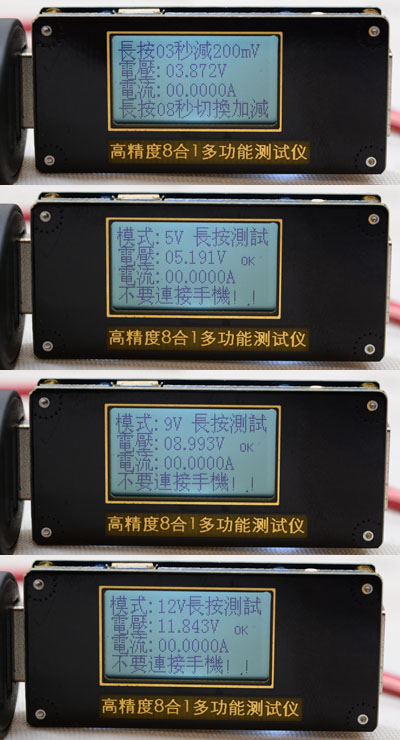

QC 3.0輸出埠快充電壓申請測試,QC 3.0可從最低3.8V至最高11.8V,間隔為0.2V(200mV)QC 2.0的標準9V/12V也可以正常輸出


5V輸出埠()QC 3.0輸出埠()Apple iPad Air充電電流比較,因為SC0163D不支援Apple裝置充電定義,所以只會以1A電流充電,而5V輸出埠因為有智慧辨識,所以可以達到全速充電電流

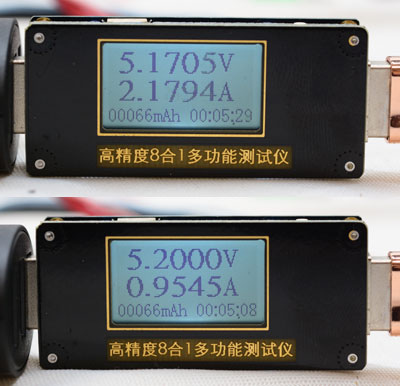

5V輸出埠()QC3.0輸出埠()Apple iPad 2充電電流比較,測試結果與iPad Air相同,QC 3.0輸出埠只能以1A電流充電,5V輸出埠可以達到全速充電電流

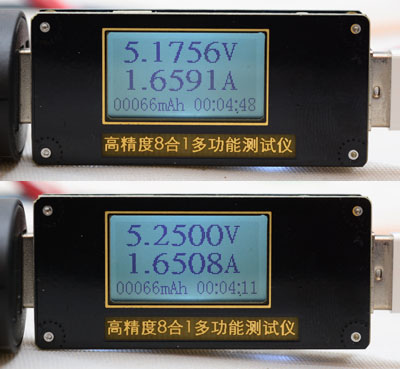

5V輸出埠()QC3.0輸出埠()Android充電電流比較,QC 3.0輸出埠與5V輸出埠都可以達到全速充電電流

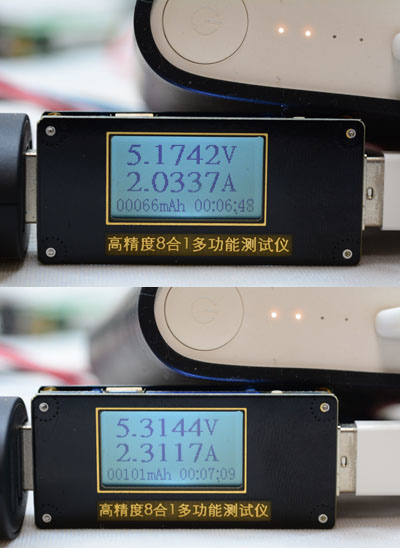

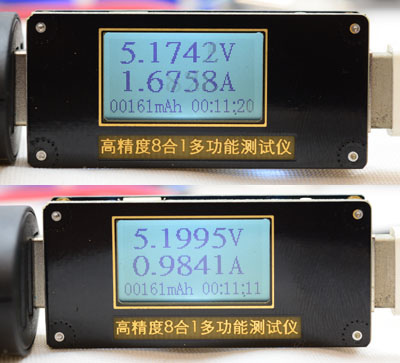

5V輸出埠()QC3.0輸出埠()對小米10400行動電源充電電流比較,因為小米充電時,電壓要達到一定程度,充電電流才會提高,而QC 3.0輸出埠的5V電壓比較高,充小米時可以獲得比5V輸出埠要高一些的充電電流

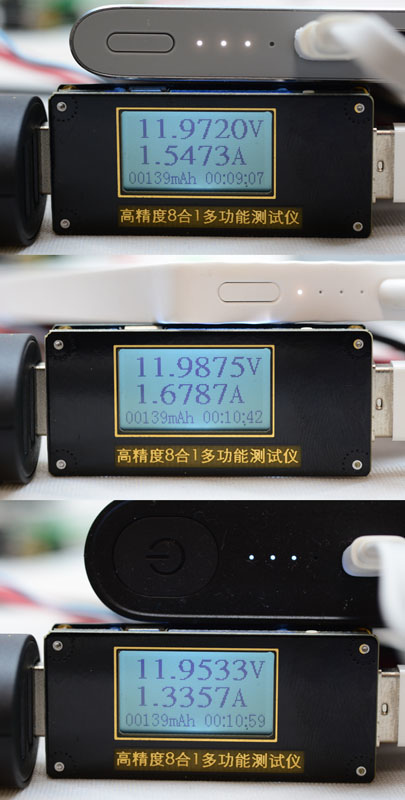

QC 3.0輸出埠對一些支援快充(QC 2.0)輸入的行動電源進行充電測試,也可以正常相容並以行動電源最高輸入功率進行快速充電(上:小米10000mAh高配版;中:紫米HB810;下:樂視雙向快充行動電源)

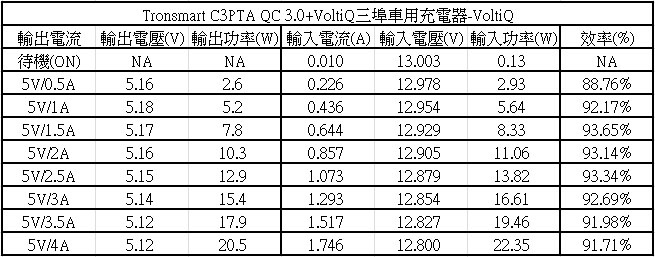

5V輸出埠各電流轉換效率表,可以看見在輸出50%(5V/2.5A)下效率最佳,可達93.34%

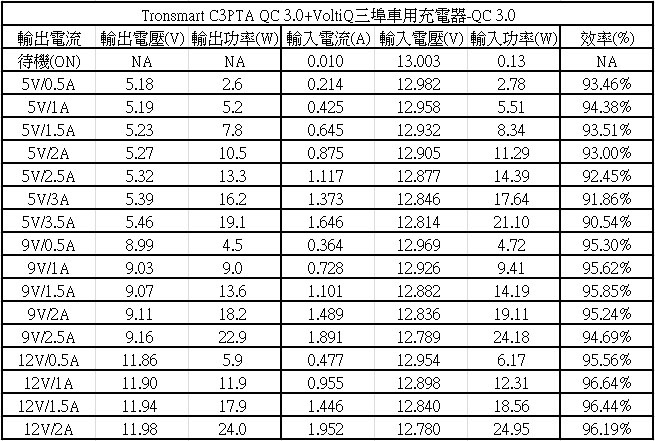

QC 3.0輸出埠各電壓及電流轉換效率表,可以看見輸出電壓越高效率越好,而各電壓最好的效率出現在輸出1A1.5A區間下

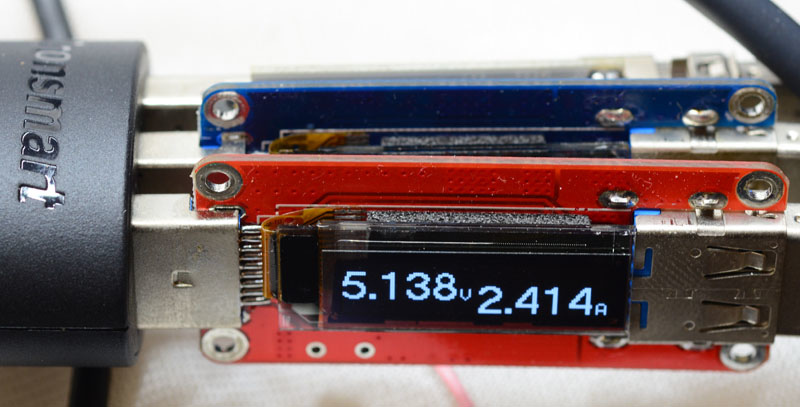

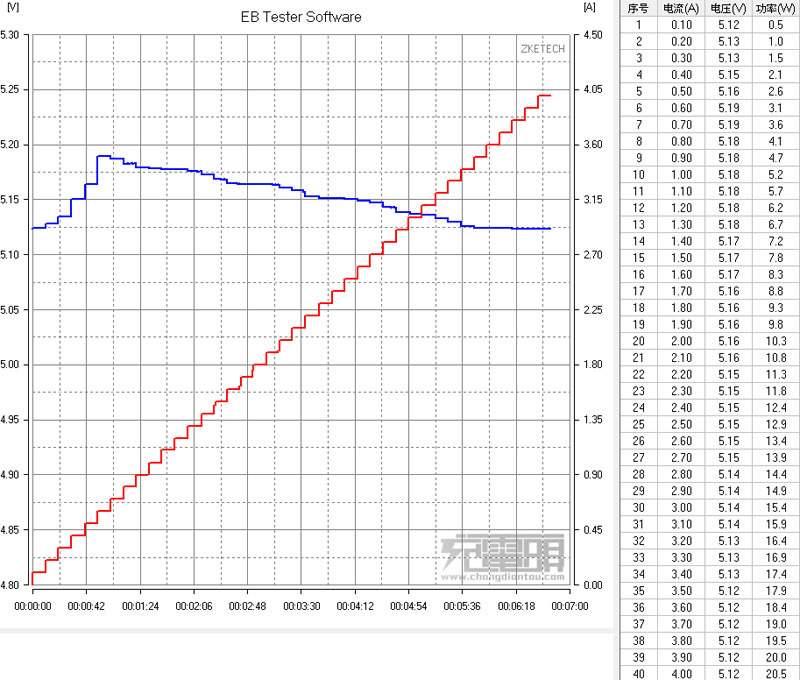

5V輸出埠負載測試,雖然規格標示單一埠最高電流為2.4A,但未針對個別埠進行限流,所以單埠可抽取超過2.4A的電流,其輸出電壓在電流0.7A之前是緩慢上升,超過0.7A後就逐漸往下降,3.5A4A區間則與最初輸出電壓相同,具有部分區間補償能力

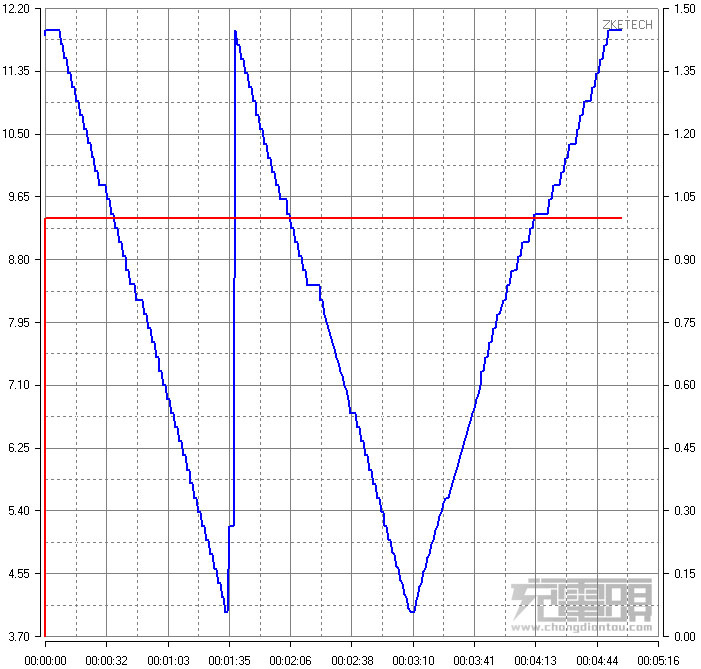

QC 3.0輸出埠各段電壓申請測試,輸出電壓以每0.2V(200mV)為單位遞增或遞減,依照裝置所申請的需求供應對應的電壓

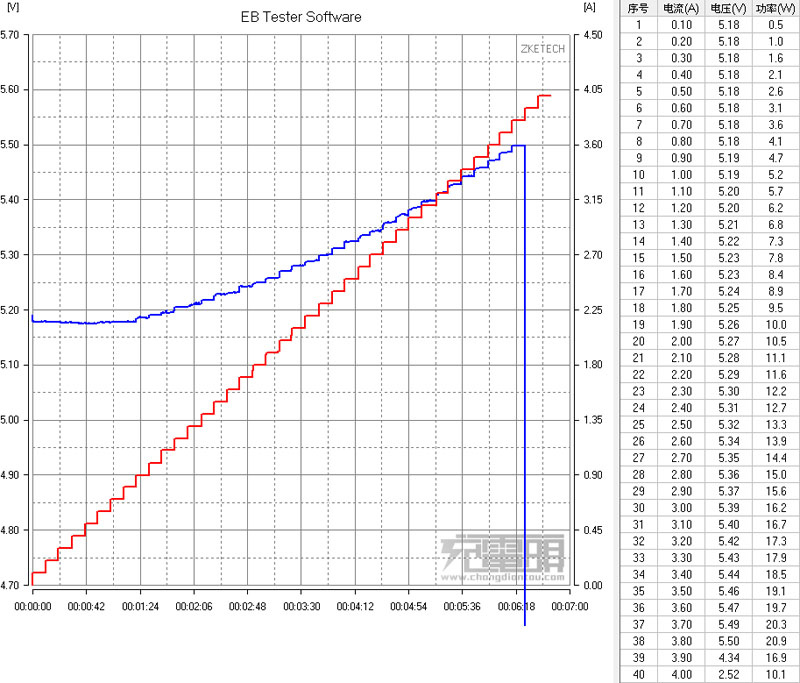

QC 3.0輸出埠5V輸出負載測試,其規格上於5V可達3A輸出,測試負載輸出電流可超過3A,從0.8A輸出開始,輸出電壓會隨輸出電流增加而提高,具有補償能力


QC 3.0輸出埠9V輸出負載測試,其規格上於9V可達2A輸出,測試負載輸出電流可超過2A,輸出電壓會隨輸出電流增加而提高,具有補償能力

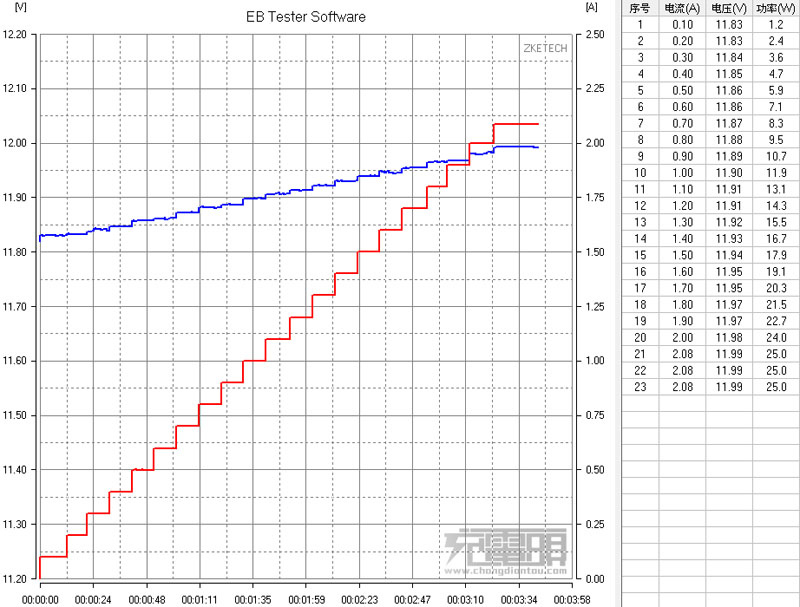

QC 3.0輸出埠12V輸出負載測試,其規格上於12V可達1.5A輸出,測試負載輸出電流可超過1.5A,輸出電壓會隨輸出電流增加而提高,具有補償能力


三組輸出埠均接上負載,並達到其標示的額定最高輸出功率(5V/4.8A + 12V/1.5A)


三埠均滿載輸出下,總輸出功率為42.71W,這時轉換效率為93.5%

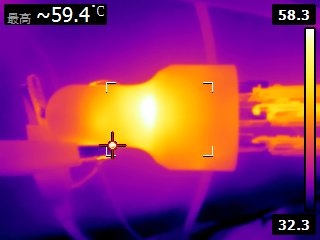

全負載輸出30分鐘後,外殼正面的紅外線熱影像

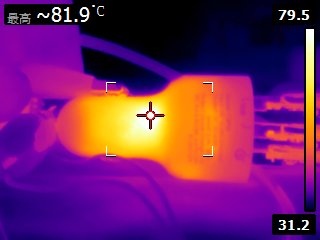

外殼背面的紅外線熱影像,溫度會比較高的原因是內部導熱膠墊把熱量傳導至外殼上所致




優點:

1.體積小,總輸出功率大,三組輸出埠均可達到其標示最高輸出,且還有餘裕空間

2.各輸出電壓電流下,轉換效率均有一定水準

缺點:

1.QC 3.0輸出埠不支援Apple充電定義

2.兩埠VoltiQ 5V輸出埠未有獨立限流設定

報告完畢,謝謝收看
