YZXSTUDIO ZY1273 USB電壓電流表簡介及測試－港都狼窩 WolfLSI's Den

ZY1273新增特色：

1.縮小版彩色TFT顯示螢幕，本體比之前單色螢幕表的尺寸還小

2.新版V3.1韌體

3.採用USB 3.0規格5A大電流插頭及插座

4.支援OPPO閃充及DASH閃充

5.支援Type-C線路阻抗及壓降測試功能

產品基本規格：

1.電壓範圍：3.5-24V

2.電壓分辨率及精度：0.1mV 0.1%+2d

3.電流範圍：0-5A

4.電流分辨率及精度：0.1Ma 0.2%+2d

5.安時範圍：0~99999Ah

6.安時分辨率及精度：0.1mAh 0.5%

7.瓦時範圍：0~99999Wh

8.瓦時分辨率及精度：0.1mWh 0.5%

9.時鐘精度：0.2%

10.充電時間範圍：100小時

11.D+/D-電壓檢測

12.充電類型檢測

ZY1273正面及背面圖，本體採黃色外觀設計，正面螢幕下方印上YZXSTUDIO字樣，背面印上USB Power Meter及USB 3.0的SUPERSPEED標誌，最下方印上測試範圍4-24V、0-5A字樣

ZY1273頂部及底部圖，頂部設有一組Type-C插座，底部有一個功能設定按鈕開關

ZY1273採用USB 3.0規格插頭及插座

ZY1273將正面及背面的裝飾板拆卸後的樣子，背面裝飾板內側可以裝上藍芽擴充模組

內部元件電路板正面及背面圖，彩色TFT螢幕安裝於正面，背面主要元件有MCU、電壓電流取樣ADC、取樣電阻、儲存用FRAM及電源電路

插上電源，螢幕會顯示開機畫面，ZY1273支援自訂開機畫面(需準備STLINK傳輸線及軟體)，這裡可以看到螢幕左下角亮度較亮

因為採用的TFT彩色液晶螢幕背光發光源為偏向左側設置，所以左下角處會比其他地方亮

第一種顯示排列畫面，電壓與電流大字、安時與瓦時小字，右上角為溫度，功能開關長按可切換GROUP資料組編號，繼續長按可清空當組數據，短按可切換至第二種顯示排列畫面

第二種顯示排列畫面，電壓與電流大字、功率與等效阻抗小字，右上角為溫度，功能開關長按可切換GROUP資料組編號，繼續長按可清空當組數據，短按可切換至第三種顯示排列畫面

第三種顯示排列畫面，安時與瓦時大字、電壓與電流小字，功能開關長按可切換GROUP資料組編號，繼續長按可清空當組數據，短按可切換至D+D-電壓/充電類型檢測/通電時間顯示畫面

D+D-電壓/充電類型檢測/通電時間顯示畫面，最上面顯示充電類型檢測結果，中間顯示幕前D+D-電壓及電壓電流數據，最下面顯示涓流屏蔽值及通電時間，當電流大於涓流屏蔽值，通電時間才會計算(涓流屏蔽值設定為0時，一通電就持續計時)，功能開關長按可以切換顯示方向及三種顯示亮度，有六種組合，短按可切換至等效線阻測試畫面

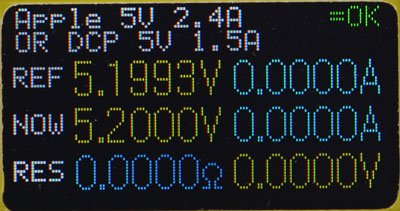

等效線阻測試畫面，最上面顯示充電類型檢測結果，下半部為REF/NOW/RES三組數據，REF為設定參考電壓電流數據，NOW為目前測得電壓電流數據，RES為計算出的等效阻抗及壓降，功能開關長按可將設定參考數據改成目前測得數據，短按可切換至電壓電流曲線紀錄畫面

電壓電流曲線紀錄畫面，功能開關長按可切換標準/快速/D+D-電壓/離線四種曲線顯示模式，標準模式以正常速度繪製電壓電流曲線，快速模式會以更快速度繪製電壓電流曲線，D+D-電壓模式只繪製D+及D-的電壓曲線，離線模式會顯示記錄在儀表記憶體內的歷史數據，除了標準模式以外的其他模式，功能開關短按可以暫停曲線繪製(右上角會出現一個P字)，在標準模式下功能開關短按可關閉顯示螢幕節省電力，顯示幕關閉下再次短按功能開關就會回到第一種顯示排列畫面

按住功能開關再將儀表通電，此時螢幕會先提醒”繼續長按以進入設定畫面”，保持按住不放直到顯示”設定”後就可放開，便可進入設定選單

進入設定選單後功能開關短按切換設定項目，長按進入設定項目，進入設定項目後短按增加設定值(到最高值後會再回到最低值)，長按儲存並離開設定項目

設定選單第一項00是顯示通電次數，下面顯示儀表型號(ZY1273)、韌體版本(V3.1)、店家淘寶網址

在此項目長按開關會離開設定選單並回到正常測試畫面

01-顯示螢幕亮度，02-電壓電流曲線刷新速度，03-數字顯示字體及旋轉顯示設定，04-調色盤，05-自動關閉背光計時(設置0取消自動關閉)，06-串列埠上傳(暫無作用)

07-離線曲線紀錄週期(共有384點可記錄，設定紀錄點間的時間間隔)，08-開機畫面延遲時間(設定0不顯示開機畫面)，09-還原備份設置，10-清空已經紀錄的容量和離線數據，11-溫度校準(V3.1新增，溫度顯示不準時可在此調整偏差值)，12-涓流屏蔽值(電流大於此值，通電時間/安時/瓦時才會計算)
