功能簡介：
1.USB電流電壓表，電流電壓均使用18位ADC取樣，提供0.1mA及0.1mV解析度
2.帶有一個Micro USB埠，支持Micro USB線內阻測試
3.具備QC2.0/QC3.0/Apple 2.4A觸發功能
4.輸入直流電壓4.2V-22V均可工作
5.帶時鐘功能，即使斷電也可繼續計時，閒置時可以作為電子鐘使用
6.動態電壓電流及D+/D-曲線繪圖
7.韌體升級無須任何下載器，按下特定按鍵並接上USB，出現內建磁碟後把韌體檔案拖入即可完成更新
8.充電定義檢測，最多同時可檢測到4種定義
產品規格：
1.輸入電壓範圍：直流4.5-22V，精度+-0.1%，解析度0.1mV
2.輸入電流範圍：直流0-4A，精度+-0.1%，解析度0.1mA
3.線路內阻40mΩ(USB連接器接觸內阻+內部線路+取樣電阻總和)
4.使用32位ARM Cortex-M3處理器。
5.容量累計解析度0.1mAh，電量累計解析度0.1mWh。
6.容量範圍：0-9999999mAh(9999Ah)
7.電量範圍：0-9999999mWh(9999Wh)
8.時間範圍：0-99天23時59分59秒
9.支持QC2.0 5V/9V/12V/20V觸發，QC3.0全電壓觸發
10.儀表自身耗電：
螢幕最大亮度：9mA(5V)/6.5mA(9V)/5.5mA(12V)/4.1mA(20V)
螢幕暗待機：6.7mA(5V)/4.8mA(9V)/4.4mA(12V)/3.3mA(20V)
螢幕關閉：4.3mA(5V)/3.3mA(9V)/3.1mA(12V)/2.4mA(20V)
11.時鐘精度：一天誤差1秒內
12.5組容量/電量/時間數據記憶，無限次寫入壽命
13.線阻測試分辨率：1mΩ

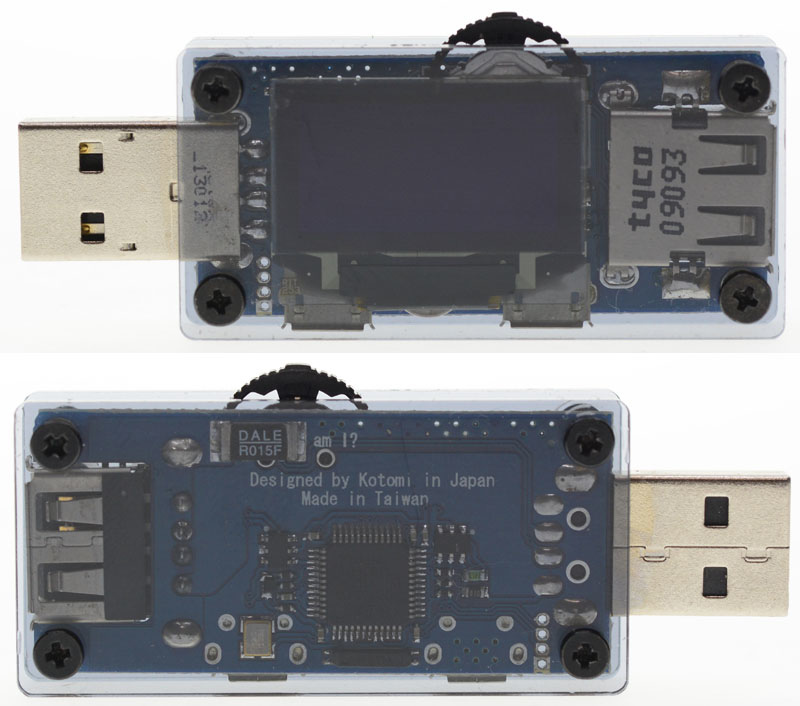

正面及背面圖，正反兩面使用深色壓克力搭配銅柱裝飾，並對中央主電路板及螢幕達到保護效果

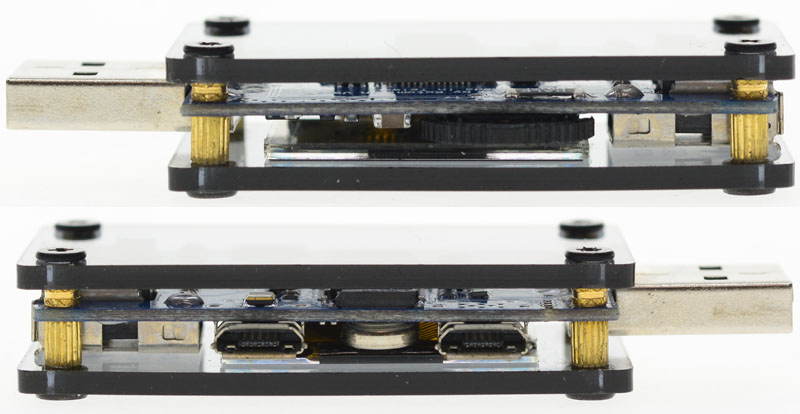

頂部側面有一個左/中/右三段式指撥輪，用作功能切換及設定
底部側面兩組Micro USB插座一組用作線組測試(靠近USB A插頭側)，一組用作韌體升級使用(靠近USB A插座側)，兩個Micro USB插座之間有可充電記憶用電池，用來維持時鐘運作及資料記憶使用

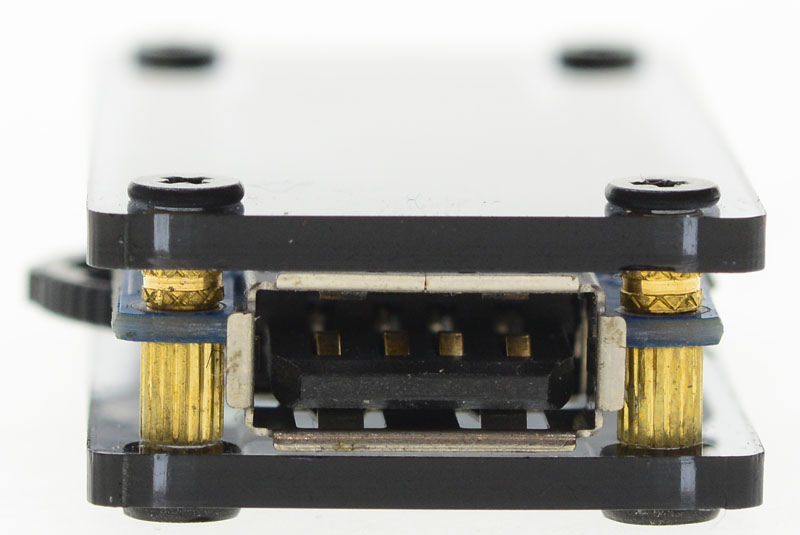

USB A插座包覆在兩片壓克力裝飾板之間，為USB 2.0規格

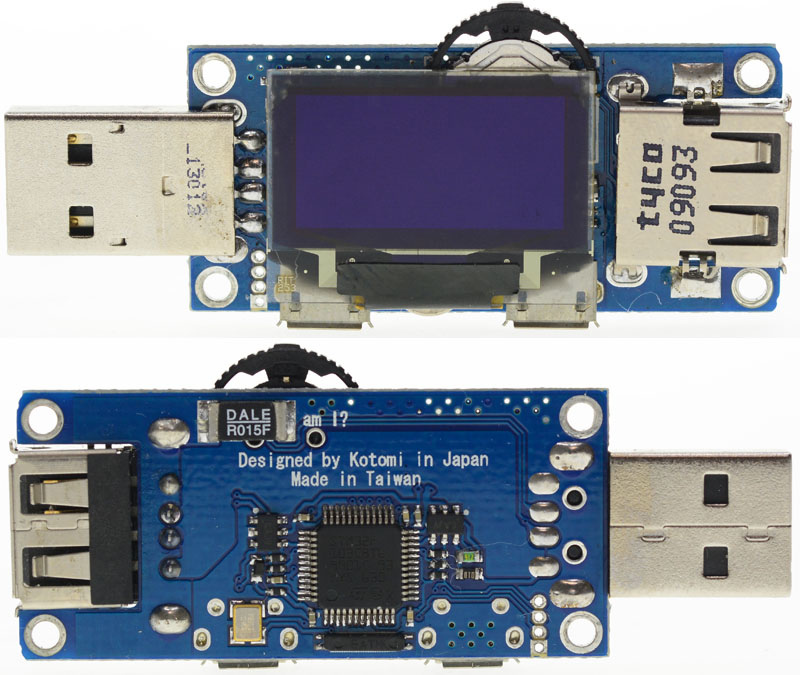

拆下壓克力裝飾板，就可見到主電路板結構，電壓電流使用個別的ADC進行取樣並送至微控制器(MCU)，取樣電阻為DALE 15mΩ
通電後會短暫顯示系統初始化，然後就進入量測畫面
短按滾輪中鍵可切換量測畫面，共有四種量測畫面及一個螢幕關閉模式，五種循環切換

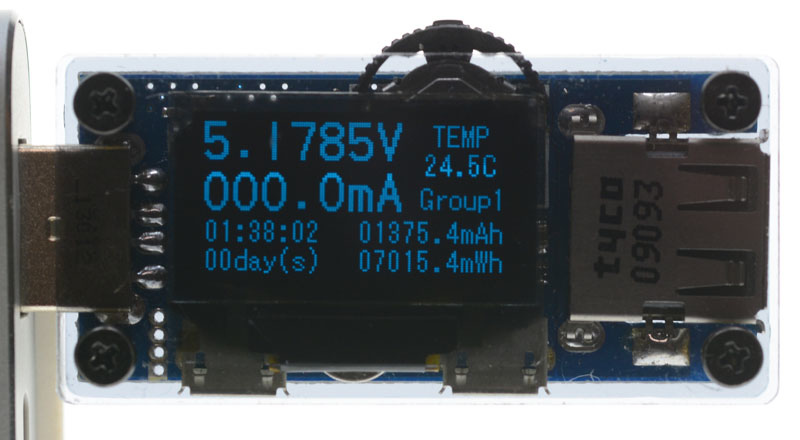

第一量測畫面，顯示電壓/電流/溫度/數據組/時間(含天數)/容量/電量等數據

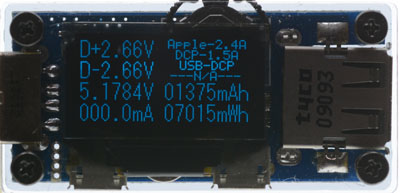

第二量測畫面，顯示D+/D-/電壓/電流/容量/電量/充電定義等數據，充電定義會顯示判斷出的可能定義，最多四組

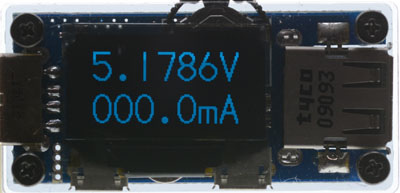

第三量測畫面，以大字體顯示電壓及電流

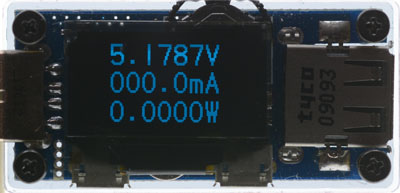

第四量測畫面，以大字體顯示電壓/電流/功率

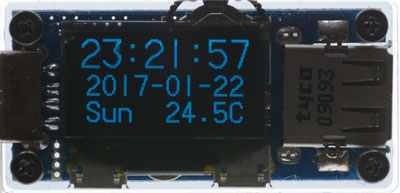

待機時鐘畫面，顯示時間/日期/星期/溫度

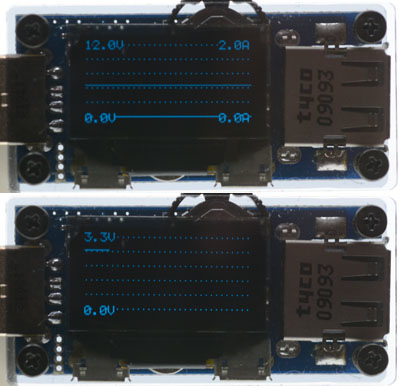

量測畫面中雙按滾輪中鍵，可進入/退出曲線繪製畫面，在曲線繪製畫面中，按下滾輪中鍵可切換電壓/電流或是D+/D-曲線繪製

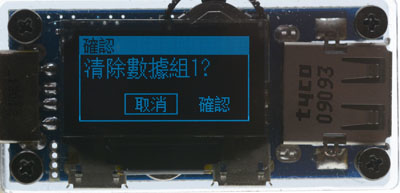

量測畫面中短按滾輪右鍵會出現是否要清除當前數據組的對話框，確認後即會清除當前數據組資料

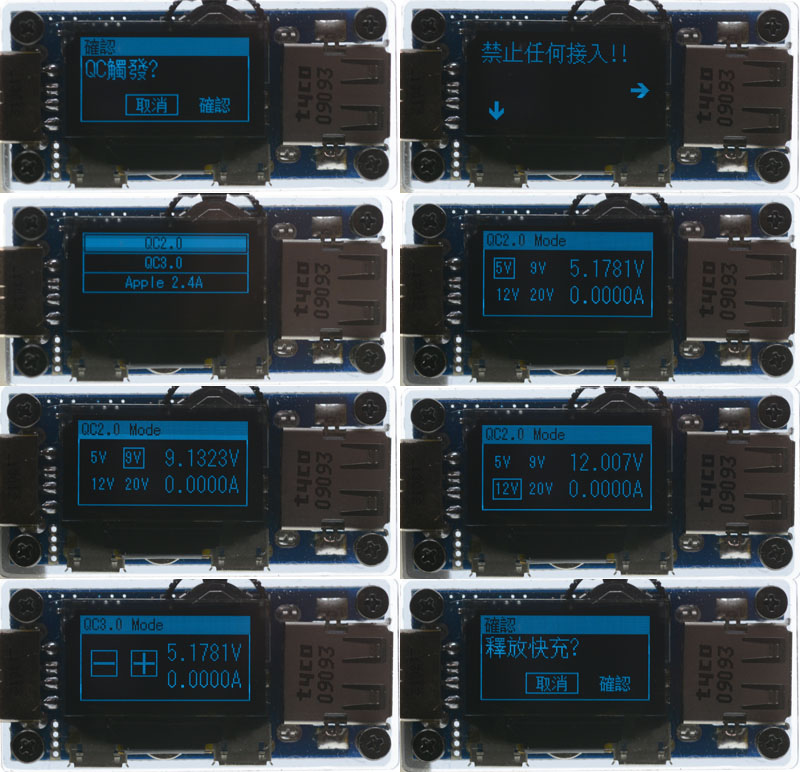

量測畫面中短按滾輪左鍵會出現是否要進入快充觸發模式，確認後可選擇QC2.0/QC3.0/Apple 2.4A等模式，螢幕會出現禁止連接的提示避免誤操作而損壞連接的裝置
QC2.0模式中可用滾輪左右鍵選擇5V/9V/12V/20V，短按滾輪中鍵便啟動該組觸發，QC3.0模式中直接用滾輪左右鍵來升降電壓，右邊會顯示目前電壓及電流
在此功能中雙按滾輪中鍵可退出觸發模式，但其觸發的電壓仍會繼續保持，若要解除觸發模式，短按滾輪左鍵會出現是否要釋放快充對話框，確認後便可釋放快充觸發

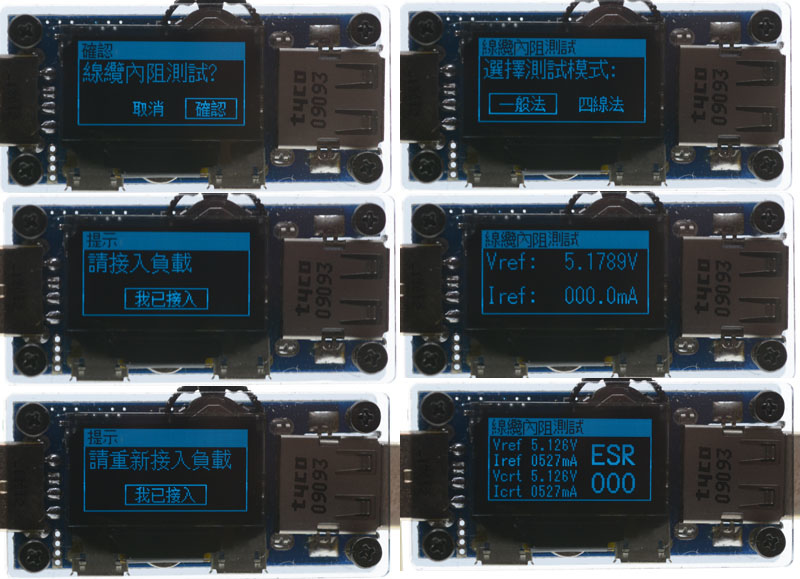

量測畫面中長按滾輪左鍵，可進入線材內阻測試功能
表先直接用USB A插頭插在充電器上，USB A插座接上0.5A以上負載，按下”我已接入”，之後表會記錄目前電壓電流參考數據，然後把表USB A插頭從充電器拔除，改由充電器經待測線路接上表的測線用Micro USB插座，螢幕會顯示重新接入負載，按下”我已接入”後，表會同時顯示參考電壓電流數據跟目前透過線的電壓電流數據顯示出來，並依照此數據計算等效內阻，並以大字體顯示在右邊，單位是mΩ

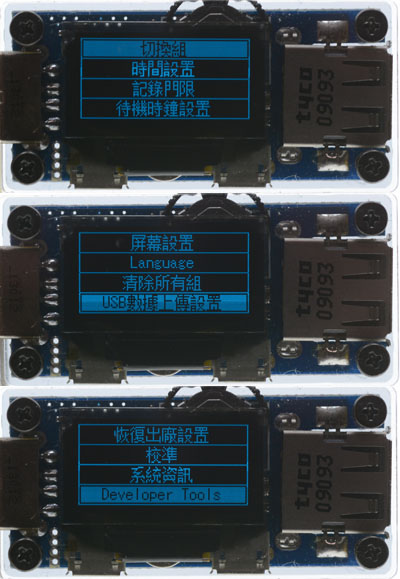

量測畫面中長按滾輪中鍵，可進入參數設定畫面

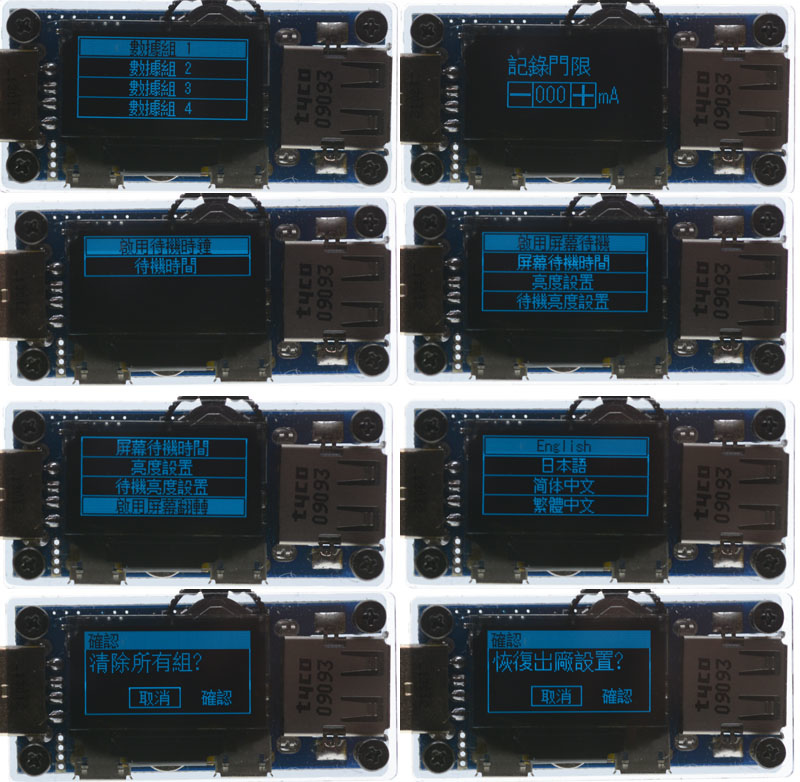

共有切換組/時間設置/記錄門限/待機時鐘設置/屏幕設置/Language/清除所有組/USB數據上傳設置/恢復出廠設置/校準/系統資訊/Developer Tools等項目
切換組：可切換記憶用五組數據組
時間設置：設定待機螢幕顯示的時間及日期
記錄門限：設定最小門檻電流，只有超過門檻電流時容量/電量/時間才會被累計
待機時鐘設置：若使用者沒有操作，目前電流小於門檻電流時，將會進入待機時鐘模式，待機時間可設定15-300秒，也可以關閉
屏幕設置：設定禁用/啟用屏幕待機、待機時間、亮度設置、待機亮度設置、屏幕翻轉
Language：設置顯示語言，有英/日/簡中/繁中可設定
清除所有組：一次清除內部5個數據組資料
USB數據上傳設置：目前未使用
恢復出廠設置：內部設定回復預設值

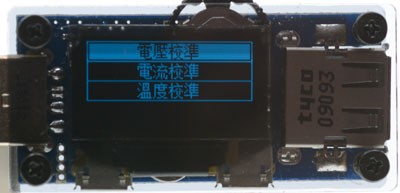

校準功能，可進行電壓/電流/溫度顯示值的校準

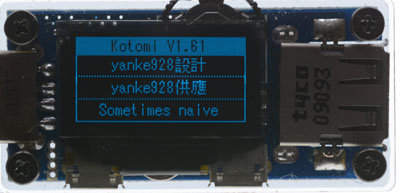

系統資訊，顯示目前韌體版本及製造者資訊

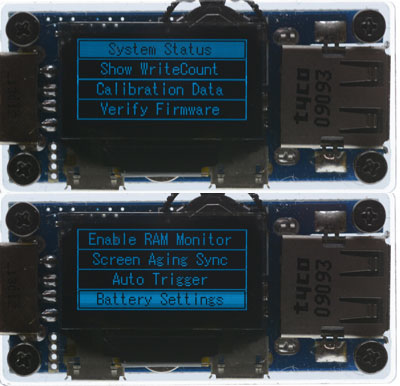

Developer Tools，進階使用者開發用，可顯示及設定較為進階的參數
升級韌體時，將表按住滾輪左鍵後再通電，會顯示”Waiting for firmware”表示已進入韌體升級模式，在升級模式下使用Micro USB線連接表上升級用Micro USB插座及電腦USB埠，電腦上會出現一個卸除式磁碟機，將韌體檔案放入該卸除式磁碟機，表就會開始自動升級並重置，當表顯示”升級成功”並顯示版本號碼，表示升級已經成功完成

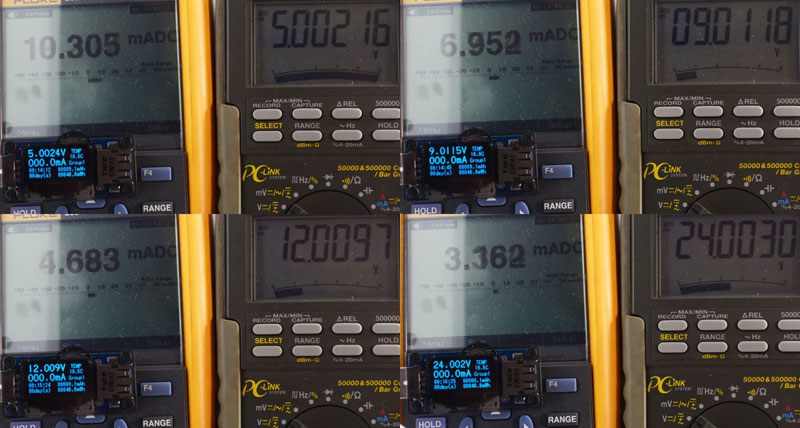

輸入5V/9V/12V/24V下觀察表的耗用電流與顯示電壓數值，耗用電流隨著輸入電壓提高而降低，消耗電流在10.3mA至3.3mA之間(預設亮度值)，顯示電壓與參考用的電錶誤差在0.3mV至1mV之間，準確度優良

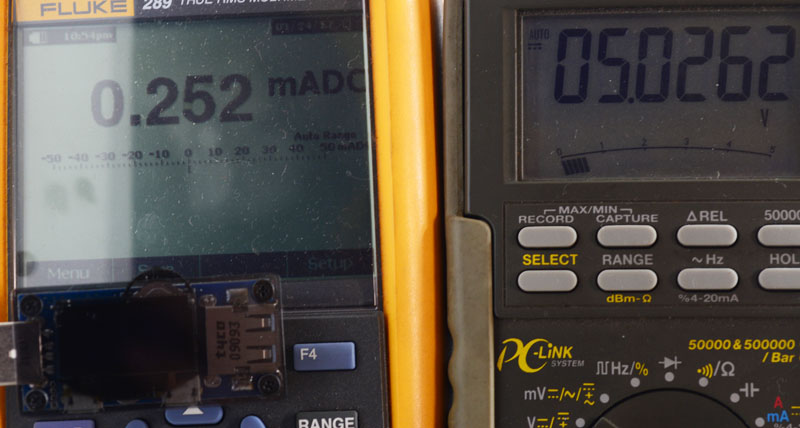

表在5V輸入下，關閉屏幕時耗電為0.25mA
結論：
Kotomi多功能OLED USB電壓電流表精度優良，量測畫面顯示數值刷新速率快(主界面下達0.15秒/次)，自身功耗小，可減小對待測設備測量造成的誤差；具備QC2.0/3.0快充觸發功能、MicroUSB線阻測試、快速充電識別，閒置時待機畫面也可以當作電子鐘使用；韌體升級不需要燒錄器或刷機線；三段滾輪按鈕，設定操作簡便，操作介面並提供英文/日文/繁體中文/簡體中文可選擇
報告完畢，謝謝收看
