產品規格:

1.型號:OT03

2.輸入:AC100-240V50/60Hz,最大1.2A

3.輸出:AI PowerDC 5V/4.8A(每個最大2.4A)QC3.0(DC3.6V-6.5V/3A6.5V-9V/2A9V-12V/1.5A)

4.最大功率:42W(DC5V 24W + QC3.0 18W)



外盒包裝,採米色外觀,只有正面印上商標及官方網址


技術支援及售後服務聯絡方式/服務時間印在外盒內部

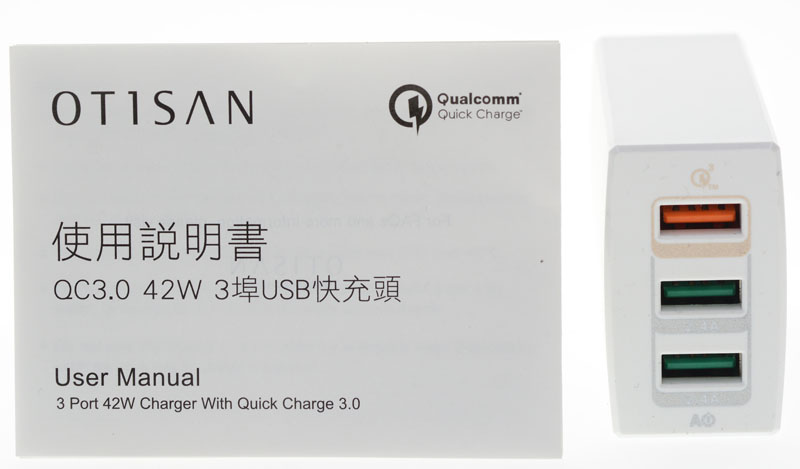

包裝內容物,有使用說明書跟充電器

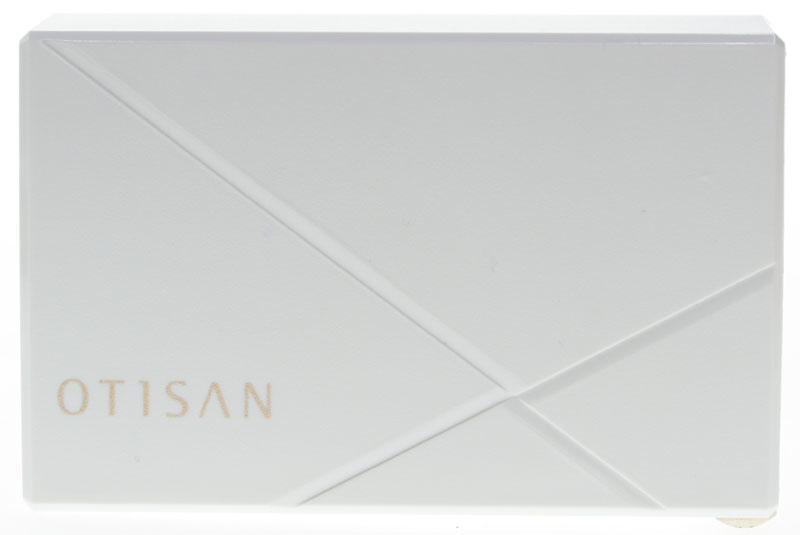

充電器外觀為純白色霧面,側面有X狀溝槽的造型裝飾,角落處印有商標,於外殼邊緣處有斜面處理

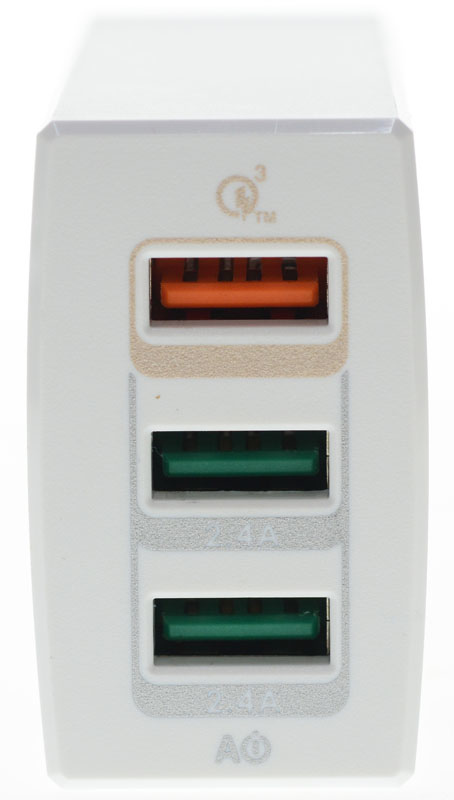

USB輸出埠,以顏色區別QC3.0()AI Power 5V()輸出埠,AI Power輸出埠具備充電定義自動辨識

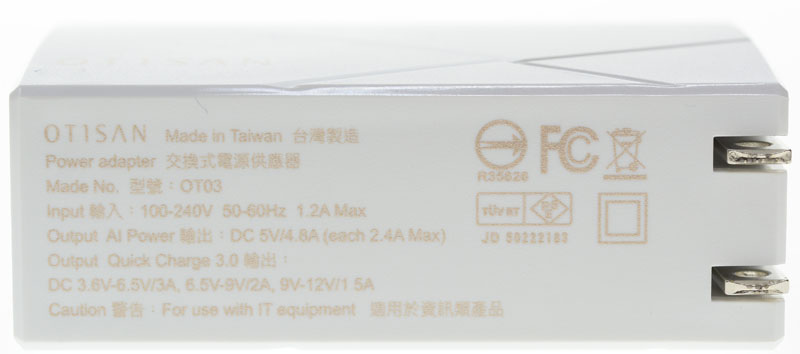

充電器側面印上產品名稱/規格/產地/安規認證,此充電器為台灣製造,並通過BSMI檢驗

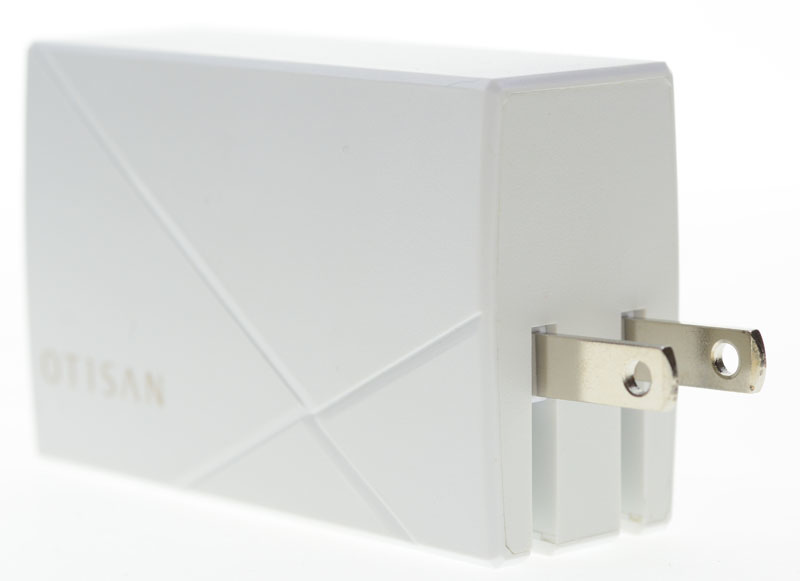

輸入插頭採折疊式設計,不用時可收起方便攜帶

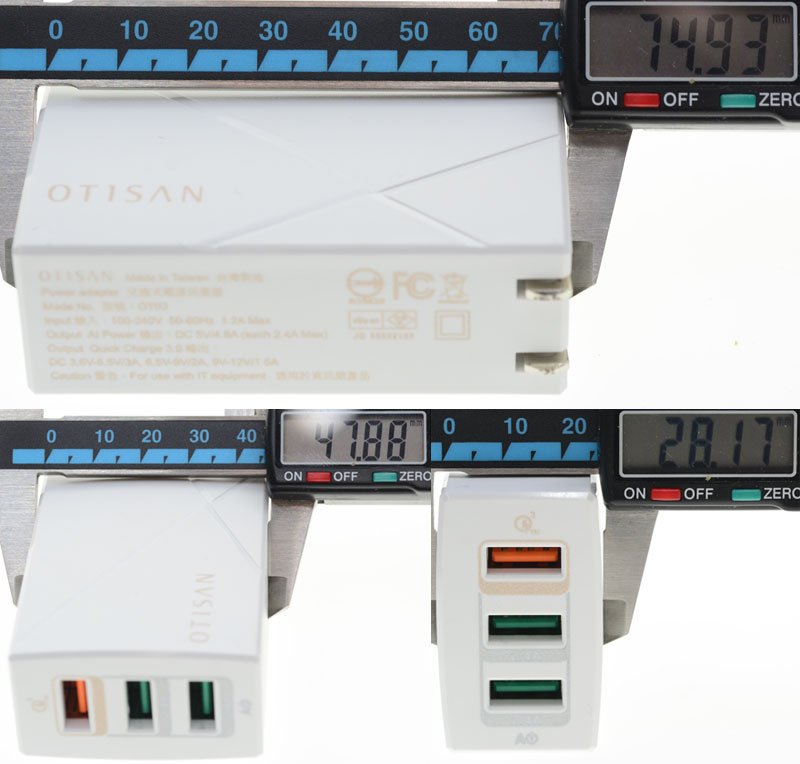

產品外觀尺寸為74.9mmX47.8mmX28.1mm

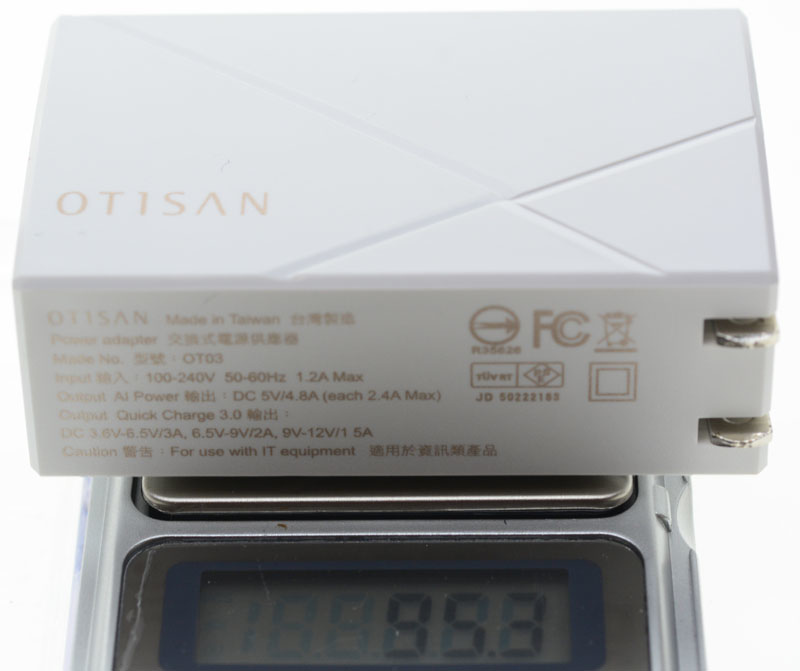

本體重量為95

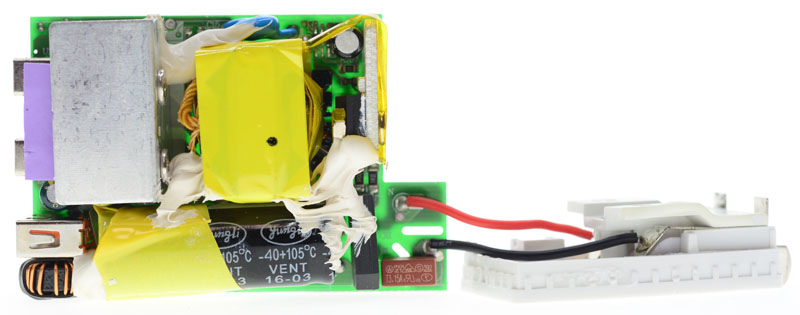

內部結構

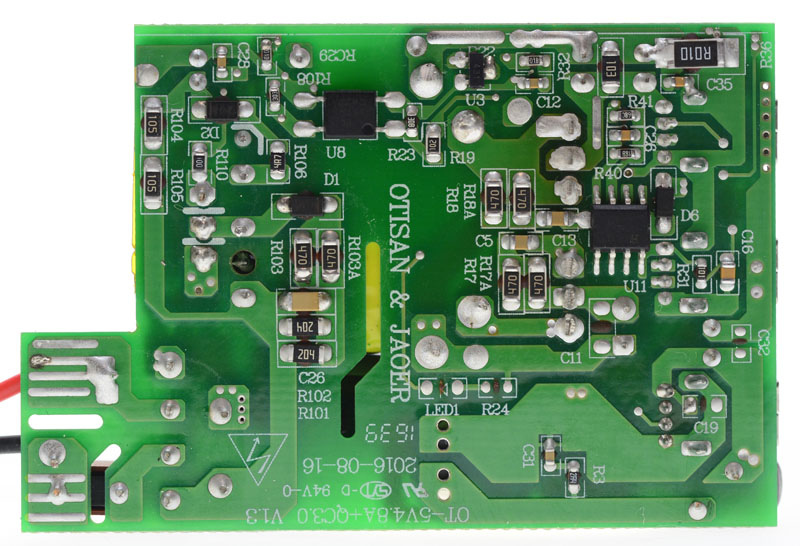

電路構造為變壓器二次側提供兩組繞組,一組供應5V輸出,一組供應QC 3.0電壓調整電路,二次側使用傳統SBD整流,未採用同步整流

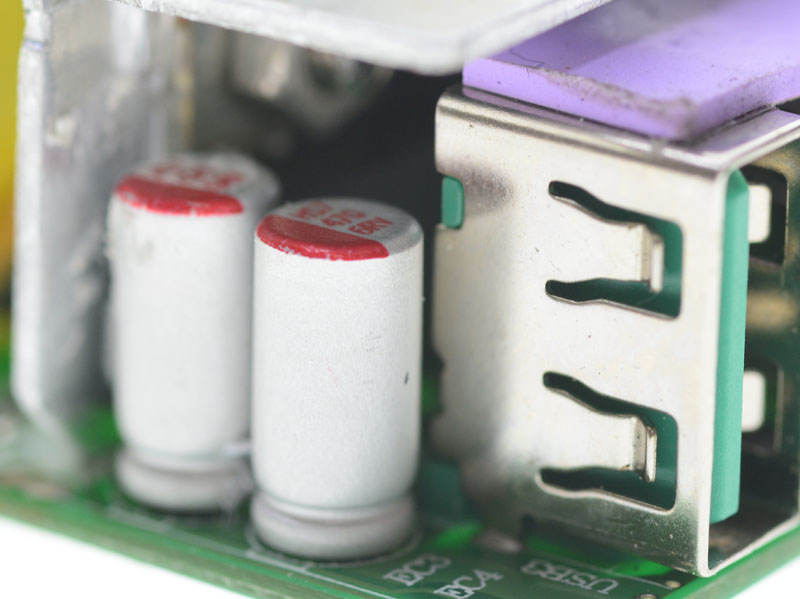

5V輸出電路端使用固態電容

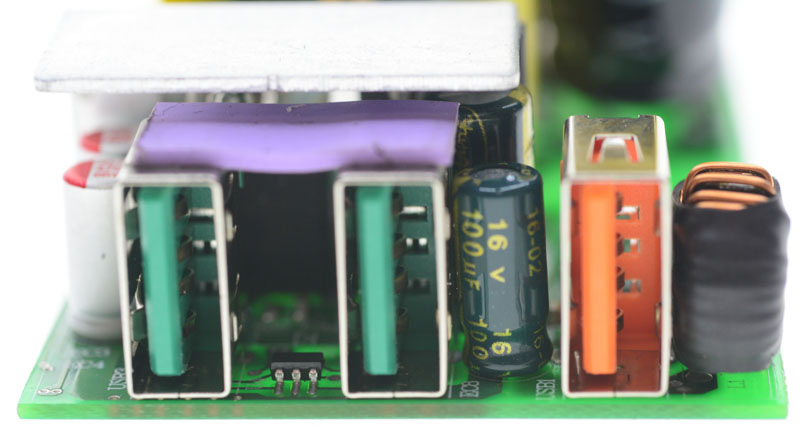

兩組AI Power 5V輸出埠(綠色USB插座)之間有雙埠用充電定義辨識IC

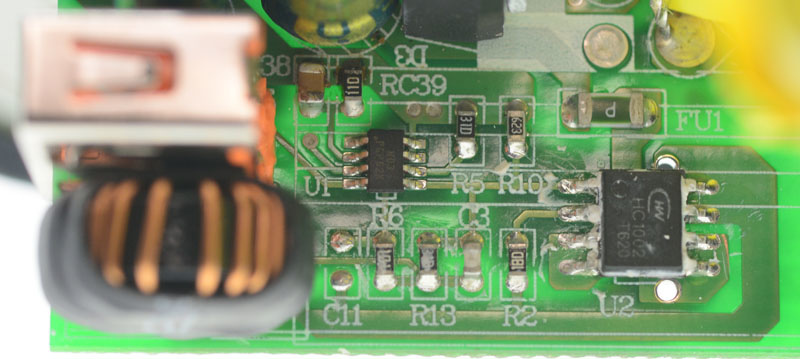

QC3.0電壓調整電路,由一個NT6008 QC3.0定義辨識ICHCW HC1002車充用交換式電壓調整電路組成,NT6008此款辨識IC除了相容QC2.0/3.0定義外,也可支援Apple 2.4A/2.1A、三星2.0ABC 1.2等其他充電定義

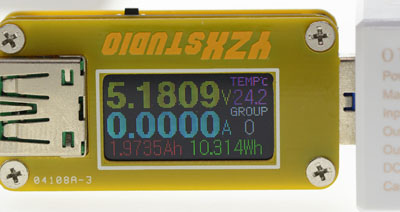

AI Power 5V埠空載輸出電壓

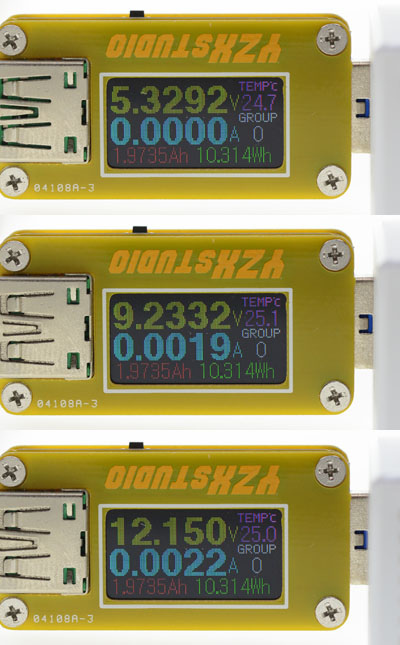

QC 3.0埠空載輸出5V/9V/12V電壓

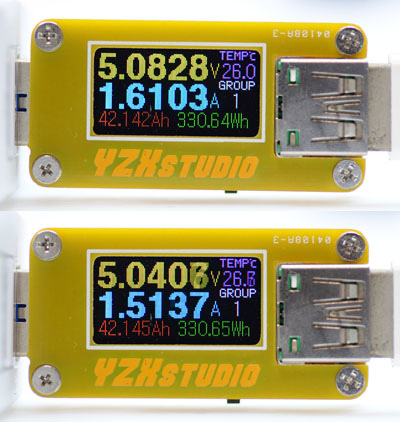

AI Power 5V()QC 3.0()LG G3充電電流,均可達到原廠充電器水準

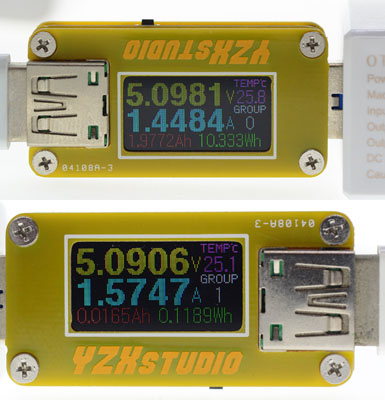

AI Power 5V()QC 3.0()Apple iPad2充電電流,均可達到原廠充電器水準

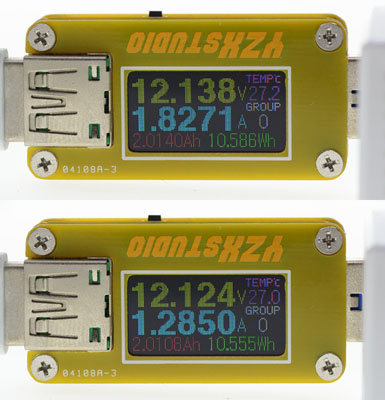

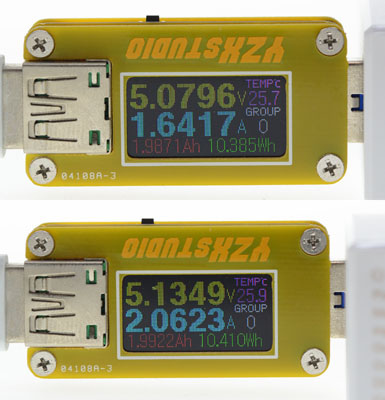

AI Power 5V()QC3.0()對小米行動電源10400mAh充電電流,QC3.0埠充電電流可達2.06AAI Power 5V僅有1.64A


QC3.0埠對支援快充輸入的行動電源進行充電,均可順利申請到12V進行快速充電

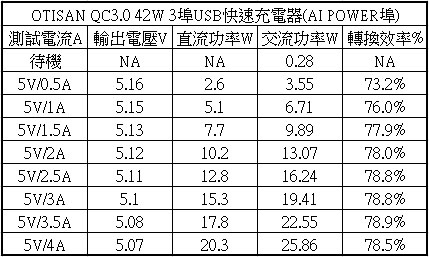

AI Power輸出埠轉換效率測試,未連接任何輸出下待機耗電量0.28W,輸出轉換效率在73.2%78.9%,均未超過80%


AI Power輸出埠輸出負載測試圖,輸出電壓會隨輸出電流提高而逐漸降低,並未有單埠獨立限流設計

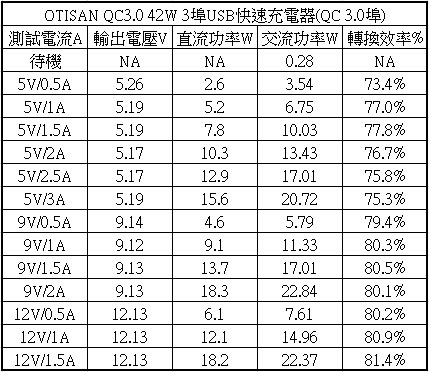

QC 3.0輸出轉換效率測試,未連接任何輸出下待機耗電量0.28W,輸出轉換效率在73.4%81.4%,最高轉換效率出現在12V/1.5A輸出,為81.4%,效率最低的是5V/0.5A,為73.4%

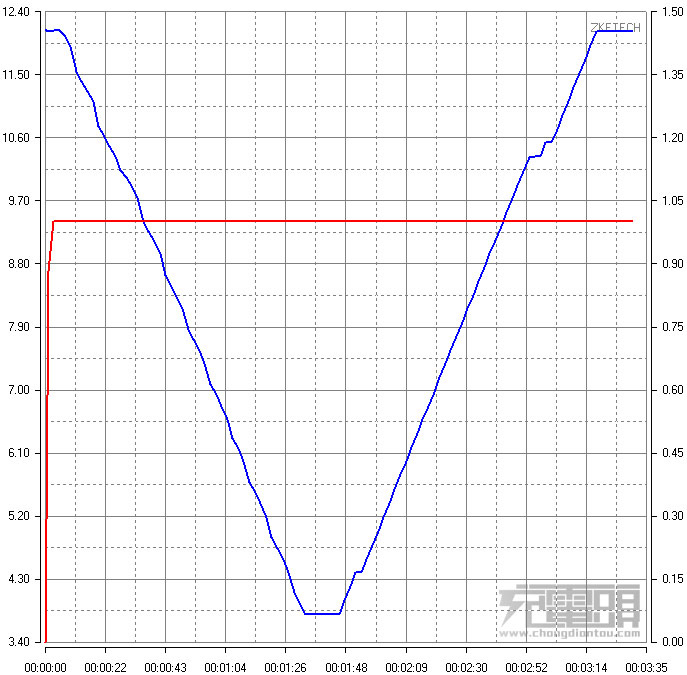

QC3.0輸出埠電壓申請測試,最低輸出電壓為3.8V



QC3.0輸出埠5V輸出負載測試圖,一開始輸出電壓會隨輸出電流提高而逐漸降低,當超過2.5A後輸出電壓會逐漸升高

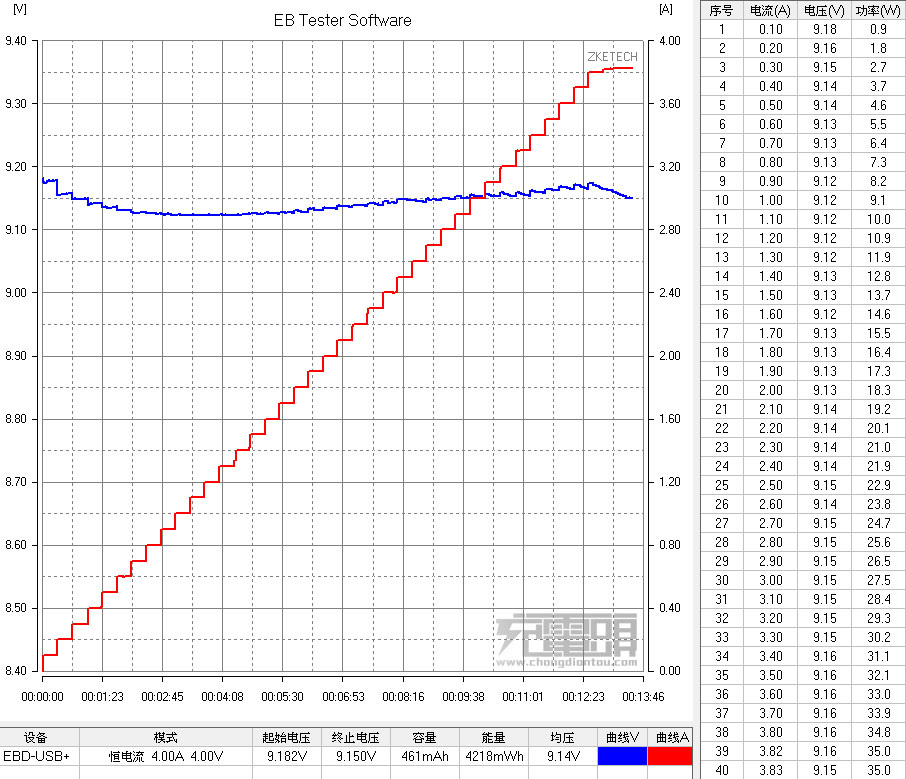

QC3.0輸出埠9V輸出負載測試圖,一開始輸出電壓會隨輸出電流提高而逐漸降低,當超過1.3A後輸出電壓會逐漸升高

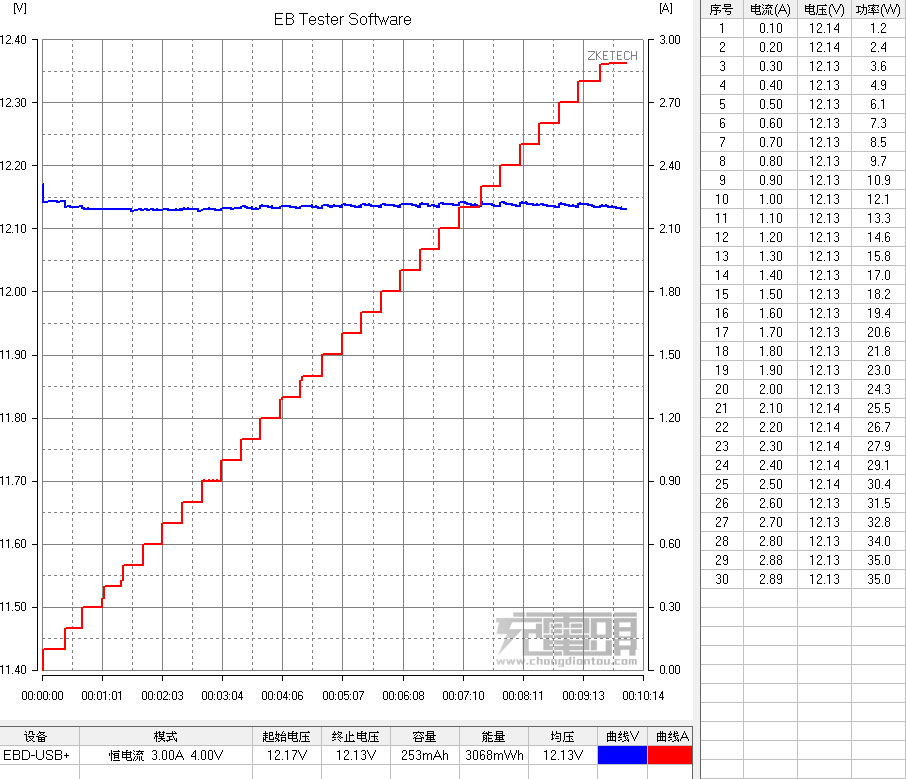

QC3.0輸出埠12V輸出負載測試圖,輸出電壓不隨輸出電流提高而大幅改變

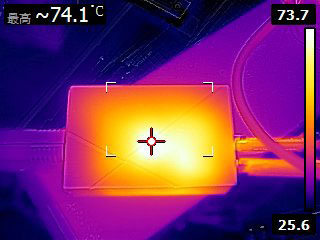

5V/4.8A輸出30分鐘後紅外線熱影像圖




結論:

可折疊式插頭方便攜帶,使用顏色區別AI Power(5V)QC 3.0埠,QC3.0埠充電定義同時也支援Apple及三星裝置充電定義,不過AI Power 5V輸出埠並未有獨立限流保護,且5V輸出轉換效率未達80%以上

報告完畢,謝謝收看
