LINDY 36911 ANTHRA LINE USB 3.1 Gen2+PD智能電流晶片傳輸線特色:
1.德國知名品牌
2.Type-C支援正反雙向盲插
3.內建PD智能電流晶片
4.提供最大電力傳輸5A/100W
5.高速USB 3.1 Gen2 10Gbps傳輸
6.可向下相容USB 3.1 Gen1(USB 3.0)/USB2.0/USB1.1
7.連接器上有獨家標示,可以輕易分辨線材種類
8.Type-C接頭採標準抽拉製程,一體成型無接縫,堅固耐用
9.純金電鍍接頭與接點,提供最佳訊號傳輸品質

LINDY新包裝,包裝外袋上有吊孔,並懸掛一張說明紙卡

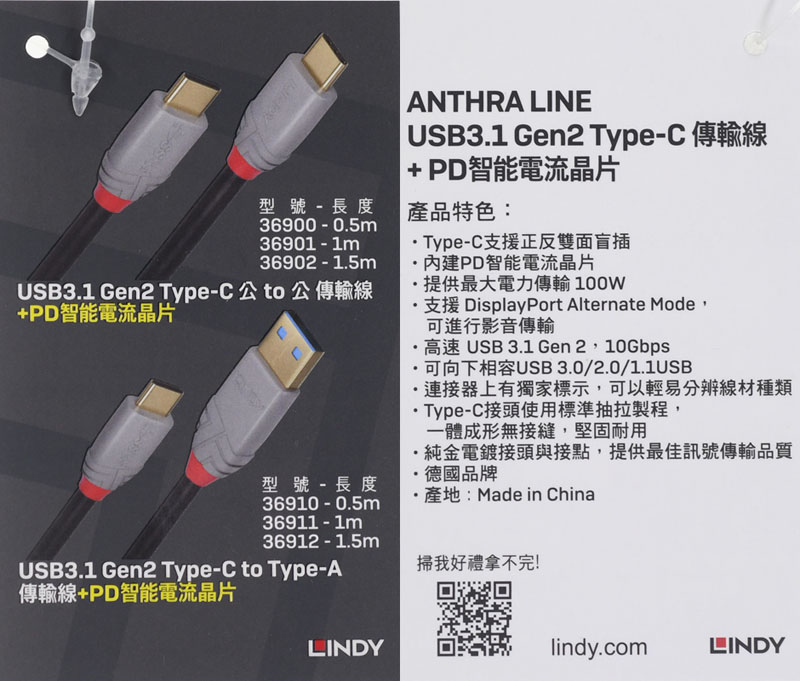

說明紙卡正反面印上接頭實體外觀、型號/長度列表、產品系列名稱、產品特色、製造產地、QR碼

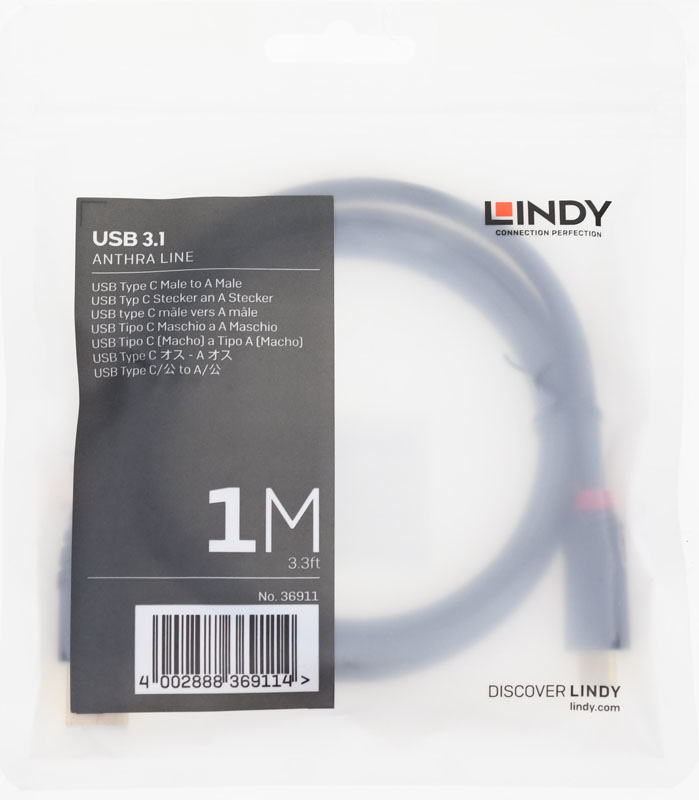

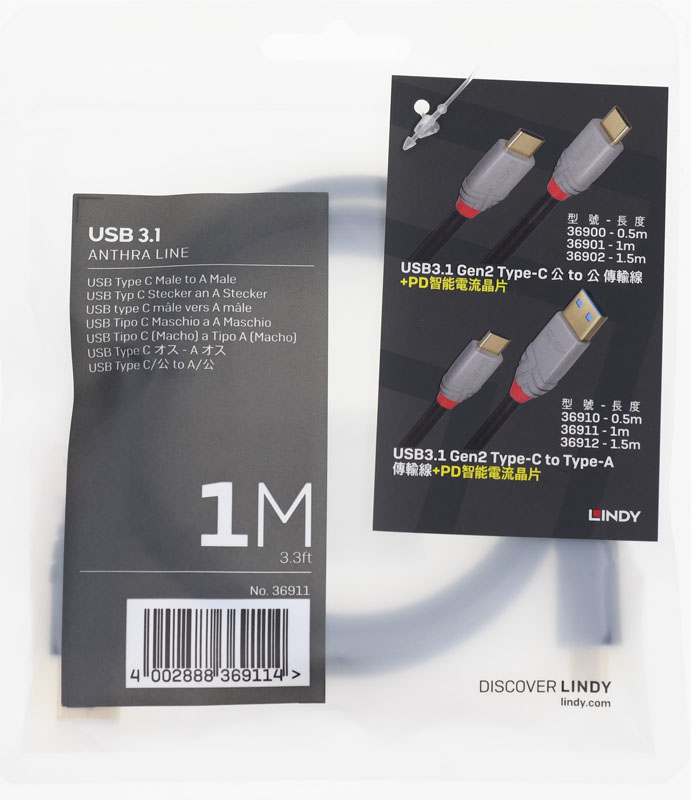

半透明包裝外袋正面,左側灰色區域印上產品系列、多國語言產品名稱、長度(公尺/英尺)、線材編號及條碼,右上角有LINDY商標,右下角有DISCOVER LINDY及官方網址

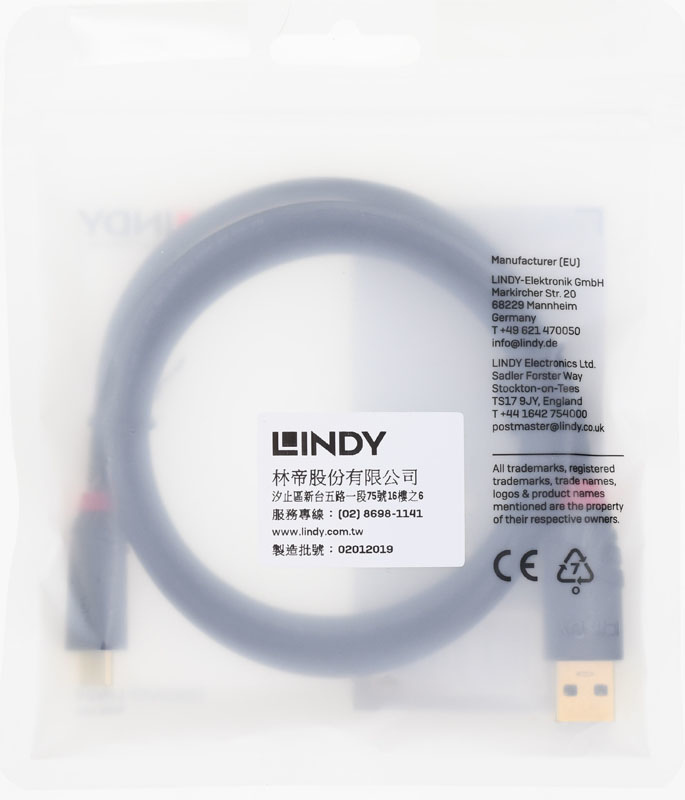

半透明包裝外袋背面,右側印上廠商資訊及客服電子郵件信箱,中間加貼一張中文廠商資訊貼紙

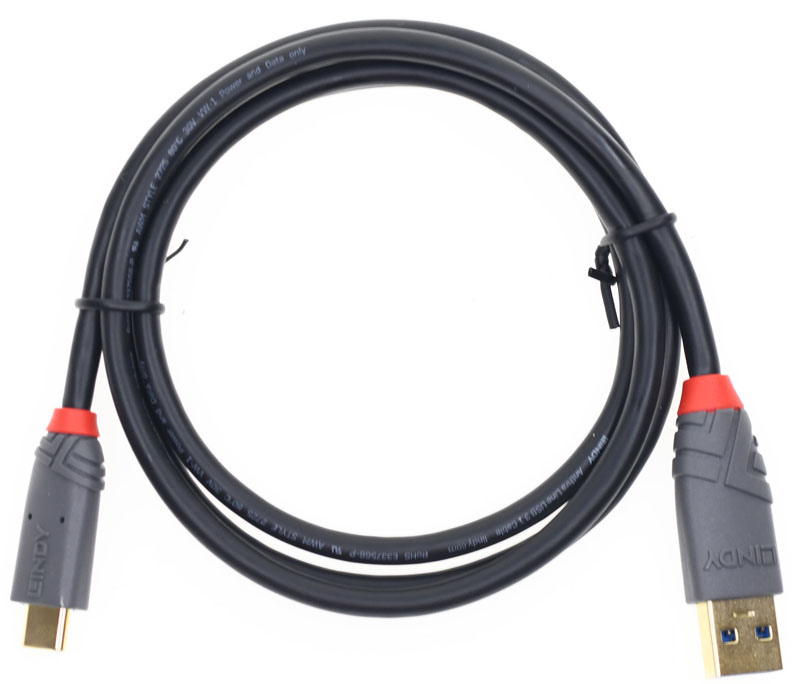

線材本體外觀,ANTHRA LINE系列採灰色接頭+紅色裝飾環,線本體長度為93公分

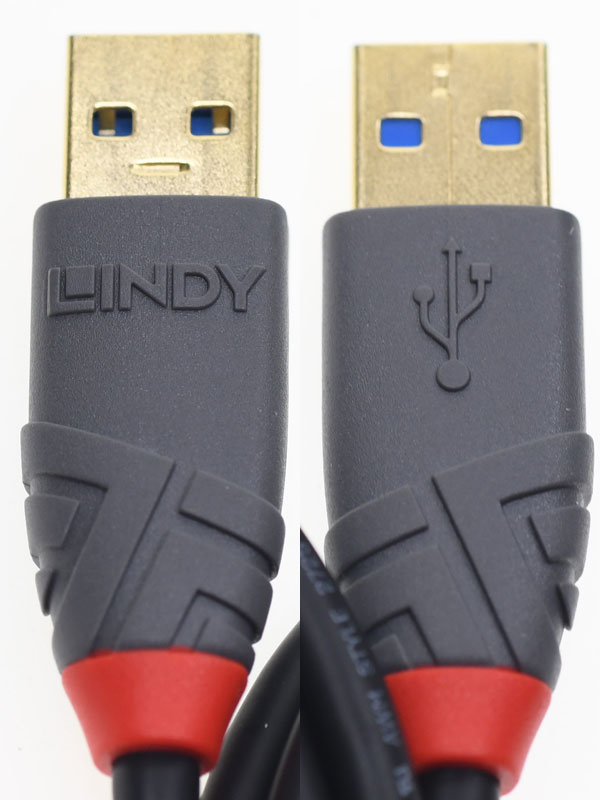

USB-A端接頭採用鍍金外殼及接點,上方印有LINDY商標及USB標誌,接頭後端有便於插拔施力的防滑裝飾紋路

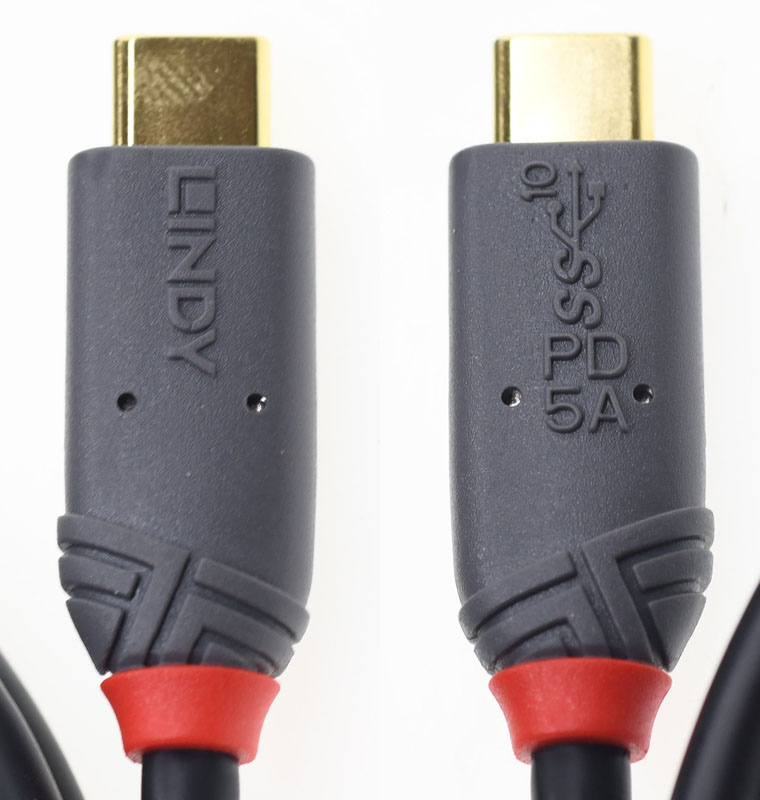

USB-C端接頭採用鍍金外殼,上方印有LINDY商標及USB Super Speed 10Gbps、PD 5A標誌,接頭後端有便於插拔施力的防滑裝飾紋路

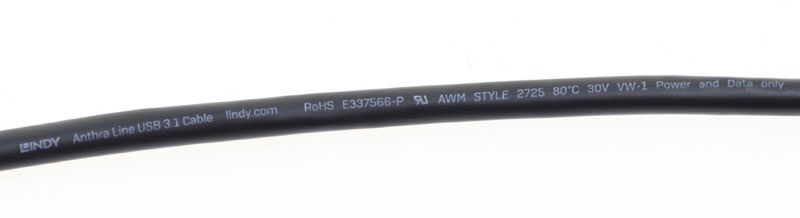

線路本體上也印有商標、線材名稱、安規編號及官方網址,線本體直徑為4.5mm

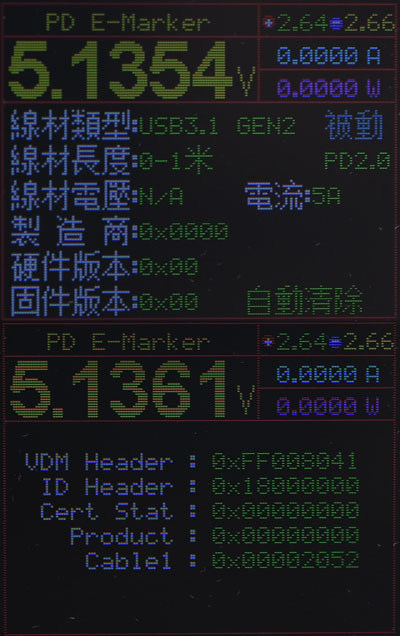

此線於USB-C端帶有E-Mark晶片,其登錄資訊為USB 3.1 Gen2、被動式、PD2.0、最大電流5A

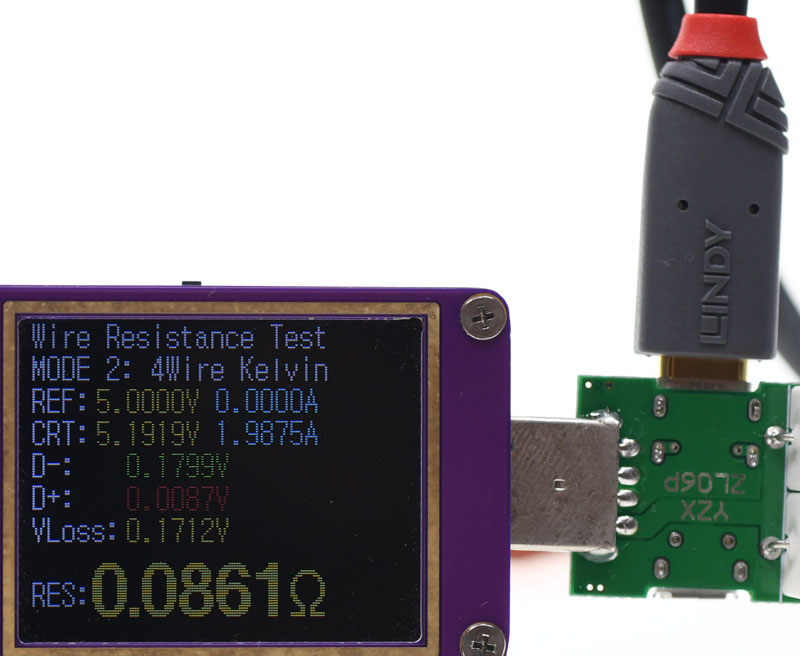

線路整體正負極線路的等效阻抗為0.086Ω

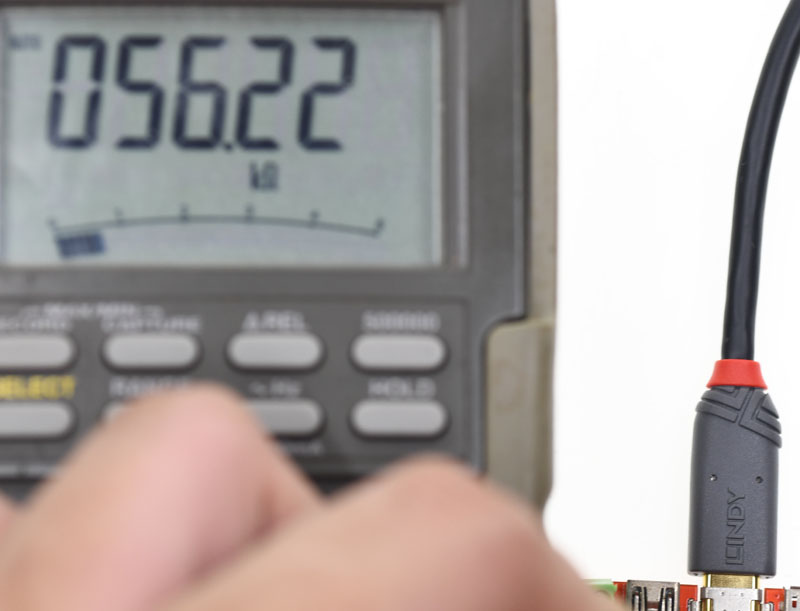

USB-C的CC線上拉電阻(Rp)為標準的56kΩ


使用36911 ANTHRA LINE USB3.1 Gen2+PD晶片傳輸線對小米8手機進行充電,可正常啟用快充,充電電壓與功率如右邊紅框所示


使用36911 ANTHRA LINE USB3.1 Gen2+PD晶片傳輸線對紫米10號行動電源進行充電,可正常啟用快充,充電電壓與功率如右邊紅框所示

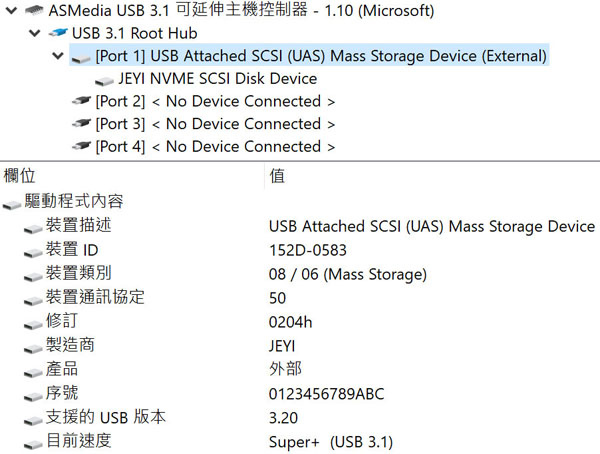

使用36911 ANTHRA LINE USB3.1 Gen2+PD晶片傳輸線連接相容USB 3.1 Gen2的USB埠與裝置,可顯示目前速度為Super+(USB 3.1)



結論:
LINDY林帝36911 ANTHRA LINE USB 3.1 Gen2+PD智能電流晶片傳輸線可用於USB-A對USB-C介面之間的大電流供電及USB 3.1 Gen2資料傳輸使用,採一體成型無接縫方式製作的Type-C具備正反雙向盲插特性,內含E-Mark晶片並登錄最大電流5A的資訊,設置符合規範的Rp上拉電阻,線材兩端連接器採用鍍金接頭與接點,維持良好耐用性及提供最佳電源/訊號傳輸品質

報告完畢,謝謝收看
