ENERGIEMAX OTCA004 USB-C轉10種DC插頭通用充電線產品特色:
可使符合PD規範的USB-C充電器/行動電源自動觸發20V電壓輸出(若支援20V輸出的話),並透過降壓電路轉換成18.2V電壓輸出供電給裝置。隨附十種DC轉接插頭,可依照裝置使用的DC插孔尺寸類型搭配合適的轉接插頭,讓不支援USB-C PD電源輸入的傳統筆記型電腦及裝置,也能使用PD充電器/行動電源進行供電

吊卡式外盒正面,左上方USB Super Speed標誌表示內附USB-C to USB-C線材為USB 3.0規格,中間有USB-C to DC線材示意圖(實際線材外觀樣式並非圖片所示),下方印上ENERGIEMAX商標、產品名稱、包裝內容


外盒背面上方有使用情境圖,下方為十種DC轉接插頭的尺寸及實體照片,本產品提供24個月保固

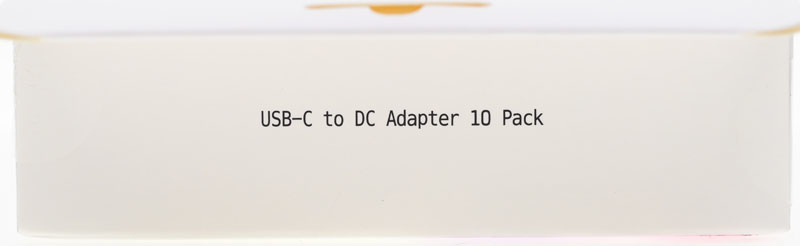

外盒頂部印上產品名稱
外盒側面印上ENERGIEMAX商標

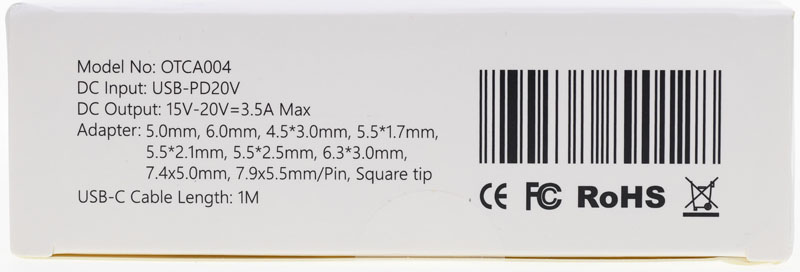

外盒底部印上產品型號、規格、產品條碼、認證標誌

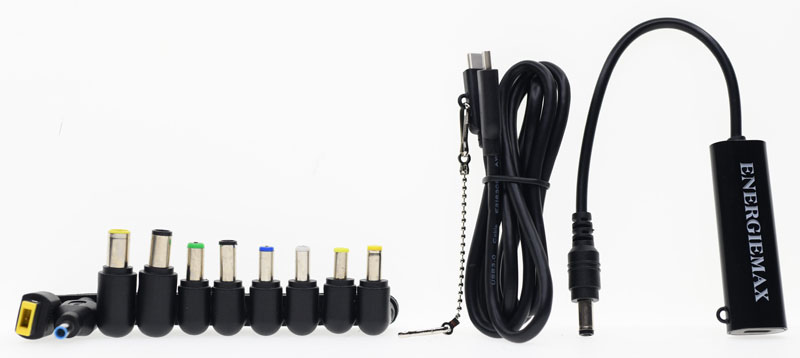

包裝內容一覽,有放在收納架上的10個DC轉接頭、一條USB-C to USB-C連接線、USB-C to DC轉換器

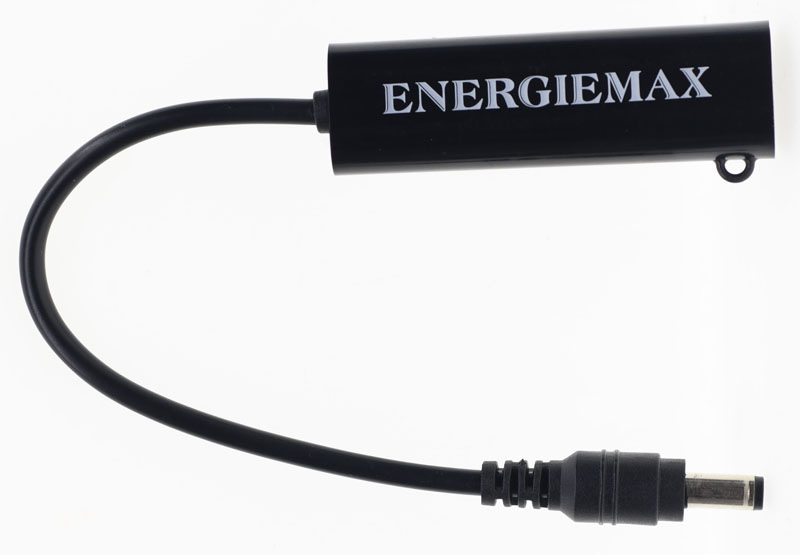

USB-C to DC轉換器本體,可觸發USB-C PD充電器/行動電源,並由另一端DC插頭輸出電壓

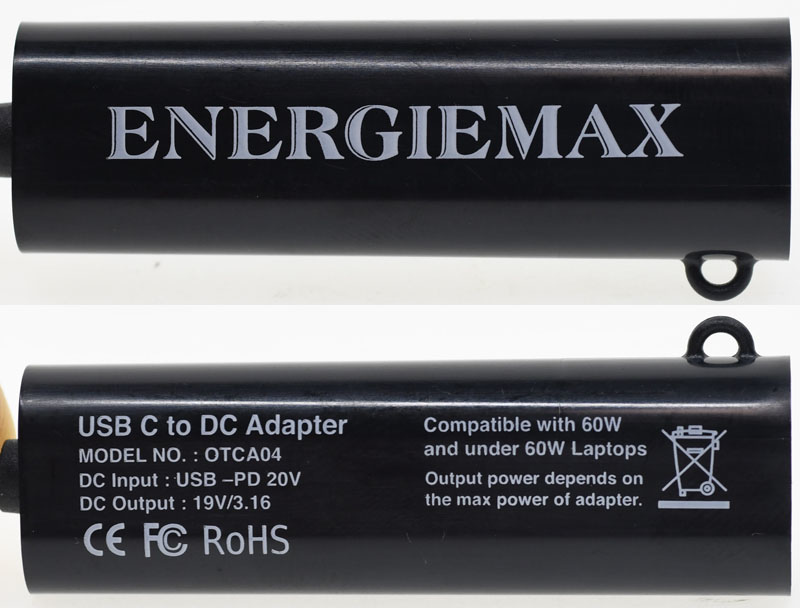

轉換器正面印上ENERGIEMAX字樣,背面印上型號、輸入/輸出規格,並標示”相容60W及以下的筆記型電腦”及”輸出功率由PD電源最大功率決定”說明,轉換器外殼靠USB-C插座端有一個吊耳

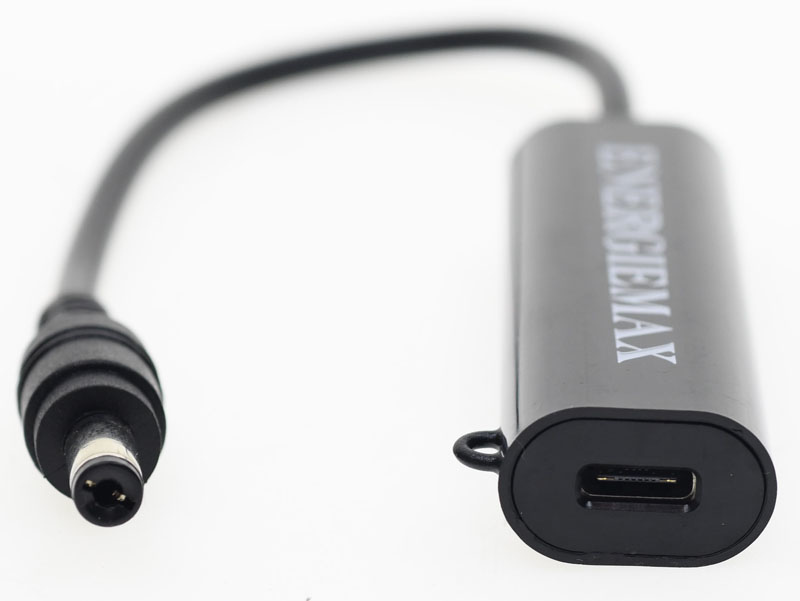

轉換器本體上的USB-C插座及輸出用DC插頭

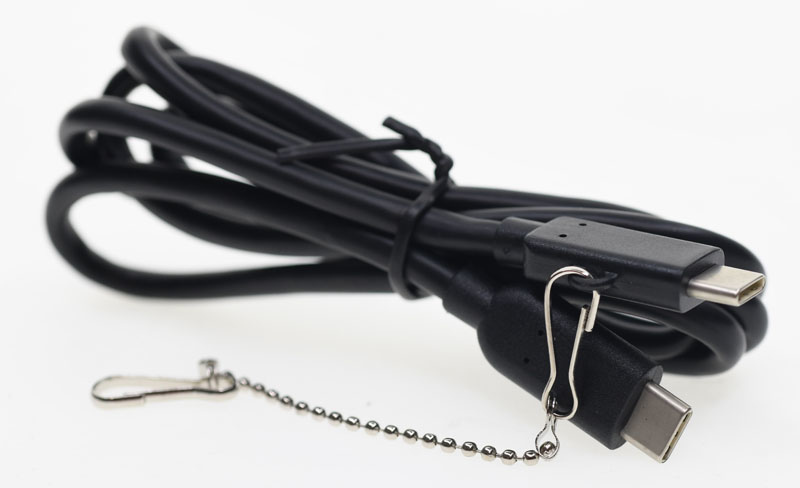

隨附的USB-C to USB-C線材,長度96公分,其中一端插頭也有一個吊耳,上面已經預先扣上一條小金屬鍊

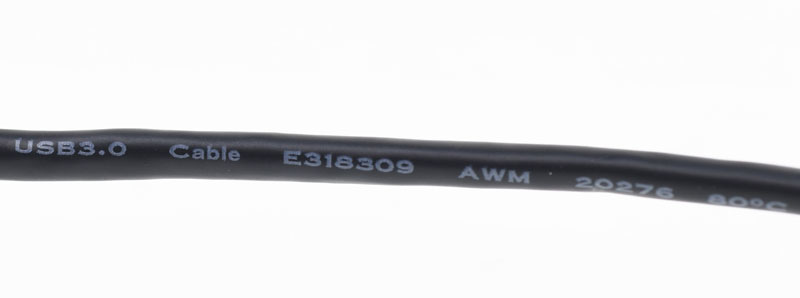

線路本體有印上USB3.0 Cable字樣

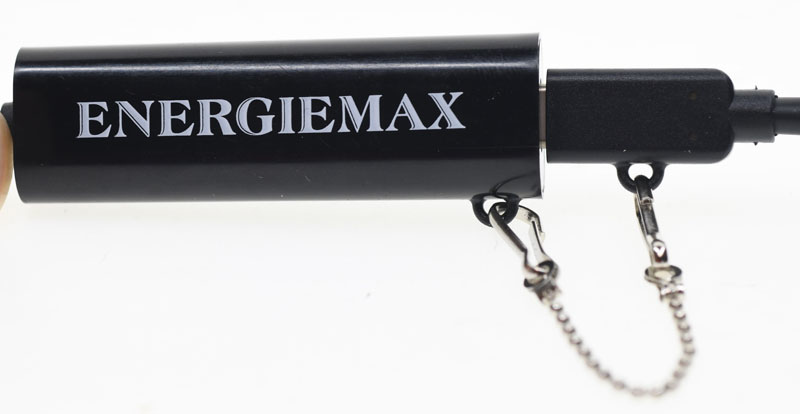

兩者連接時可以用金屬鍊將轉換器及插頭上的吊耳扣起來

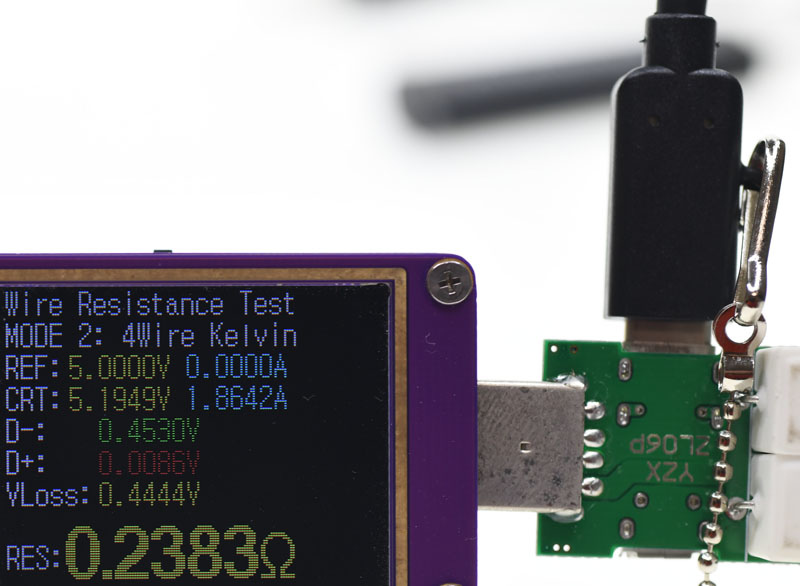

線路本體正負線路等效阻抗為0.238Ω

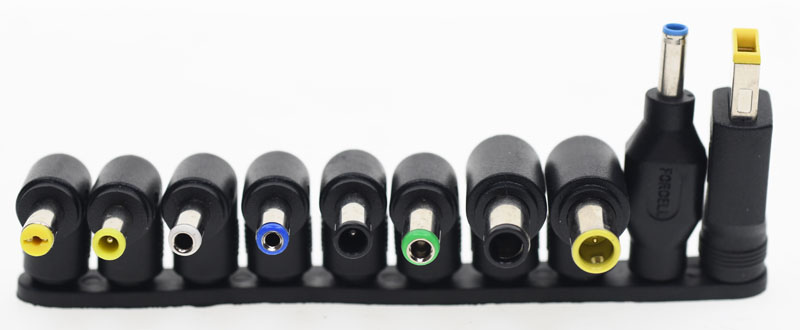

裝在收納架上的十種DC轉接頭,包含一個方型插頭,八個為L型頭,兩個為直式頭

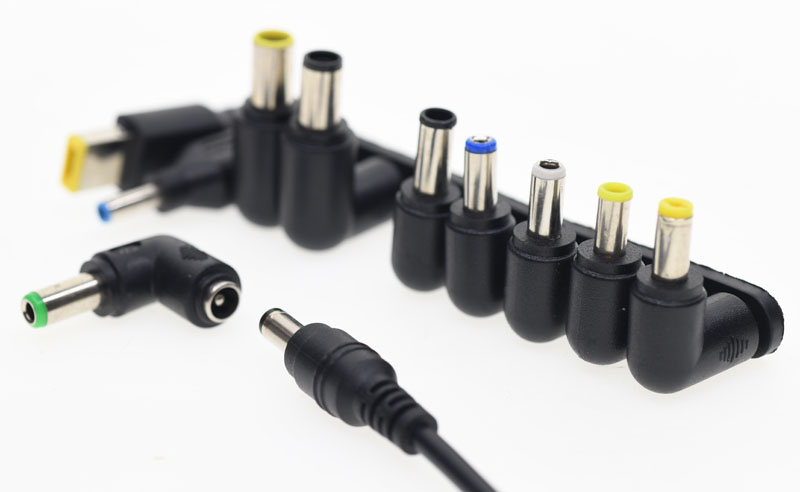

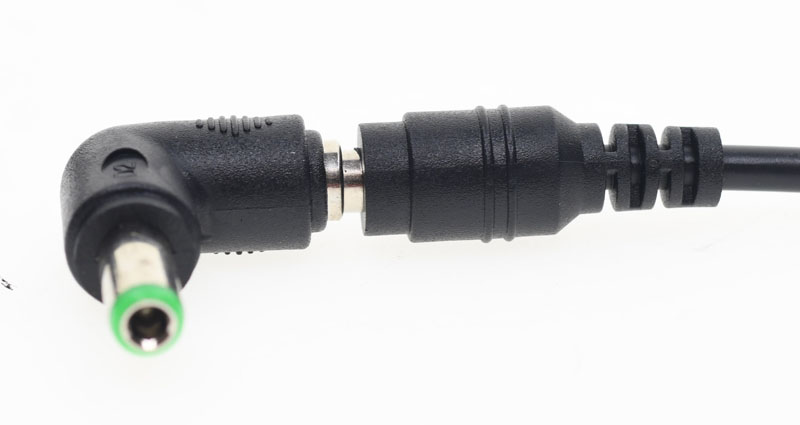

連接方式為直接套上轉換器DC輸出插頭
組合完成圖

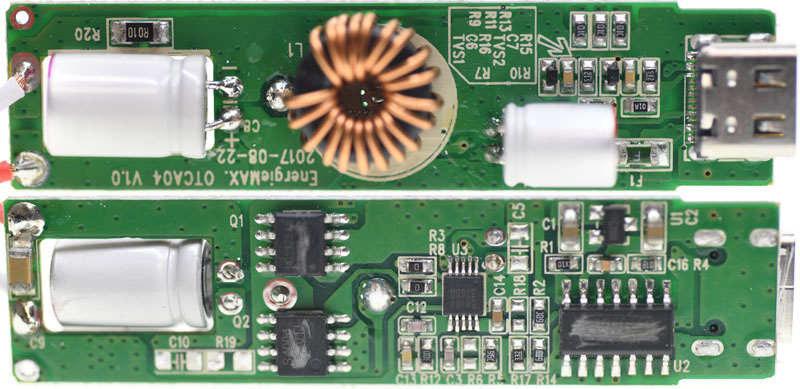

轉換器內部結構圖,正面有一個環狀電感及兩個固態電容(輸入/輸出各一),背面有PD觸發電路及交換式降壓電路,部分IC的編號已經被刻意磨除。交換式降壓電路是以EUP3268B雙通道CC/CV模式同步降壓型控制器,搭配兩個SO-8封裝的MOSFET及正面的環狀電感所組成

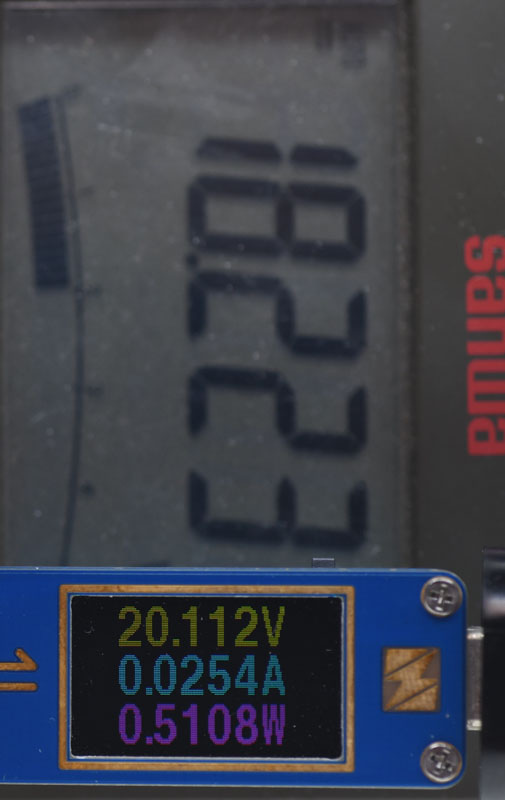

當USB-C插座端輸入20V時,經由內部降壓電路轉換後,DC插頭空載輸出約18.2V

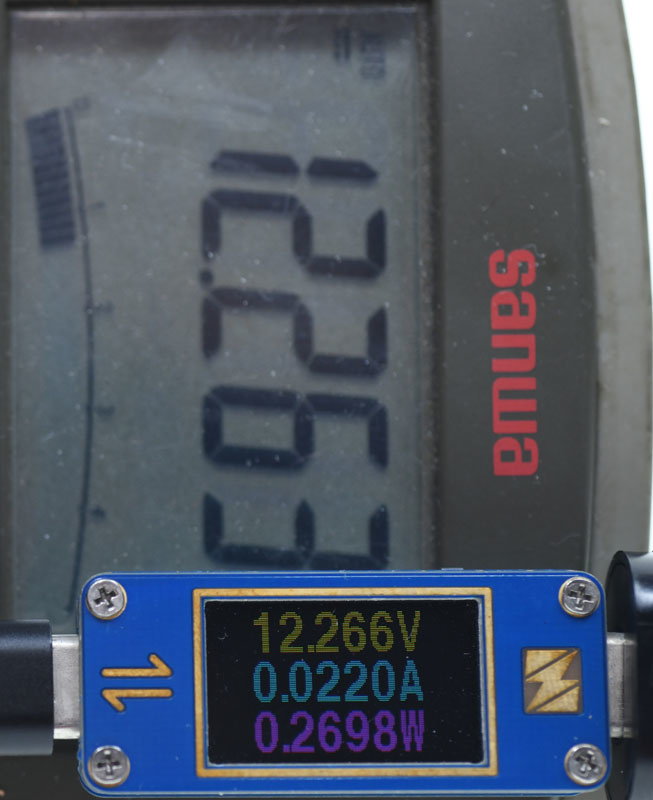

當USB-C插座端輸入12V時,DC插頭空載輸出相近於輸入電壓(12.266V→12.263V)

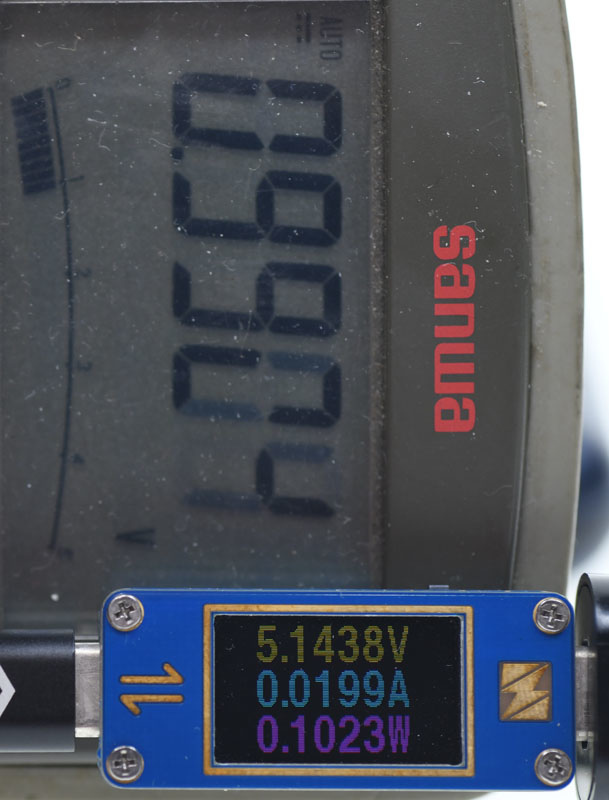

當USB-C插座端輸入5V時,因電壓過低內部電路不運作,DC插頭幾乎沒有輸出電壓

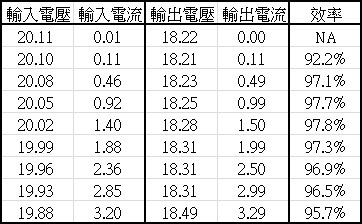

於輸出0.1A/0.5A/1A/1.5A/2A/2.5A/3A/3.3A電流下的轉換效率,0.1A效率92.2%,0.5A-3A效率在96.5%至97.8%間,3.3A效率95.7%,輸出電壓會隨電流提高而略為增加,當輸出電流超過3A時轉換器會發出可聞音,輸出電流超過3.4A便會截止輸出,移除負載後會自動重新啟動輸出

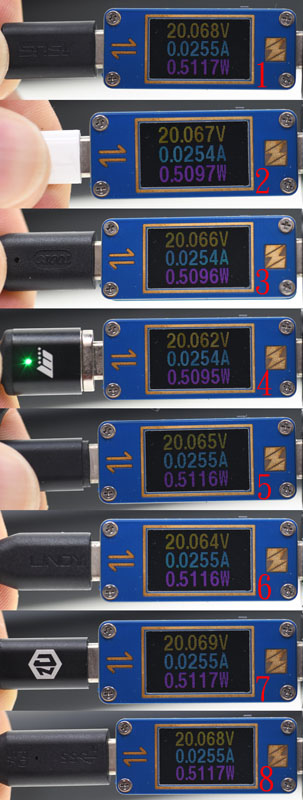

使用同一USB-C PD充電器,搭配其他廠牌及種類的USB-C to USB-C線材,無論是3A或5A線,或是USB2.0/3.0/3.1規格,都可以正常觸發20V輸出
上述編號所對應的8種USB-C to USB-C線材

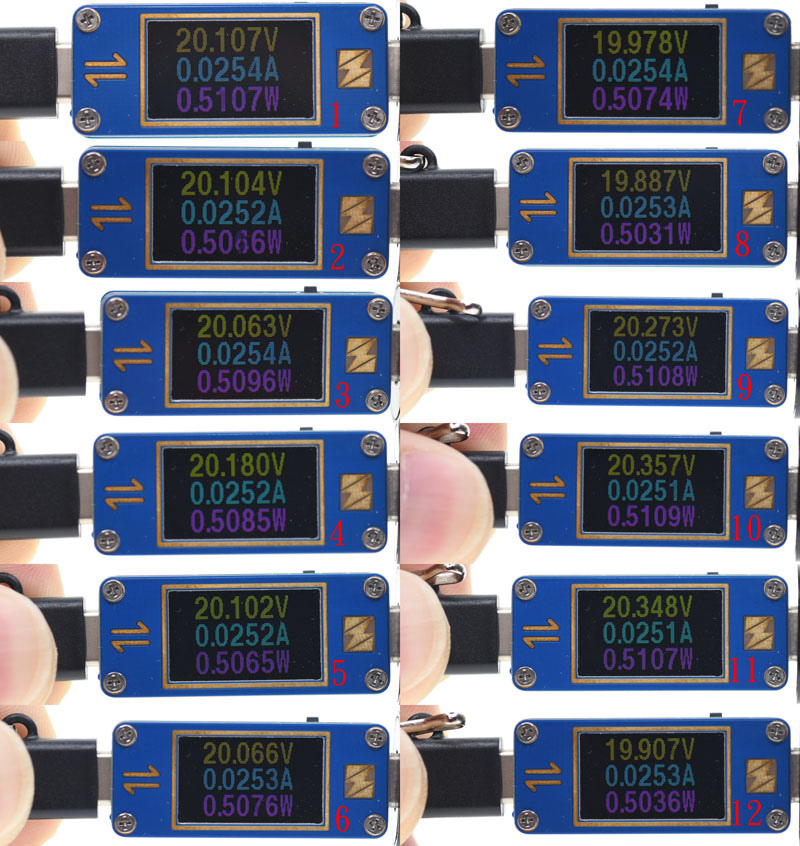

使用隨附USB-C to USB-C線材,搭配其他廠牌的USB-C PD充電器及行動電源,只要該充電器/行動電源支援20V輸出,都可以正常觸發20V輸出
上述編號所對應的12種USB-C PD充電器及行動電源

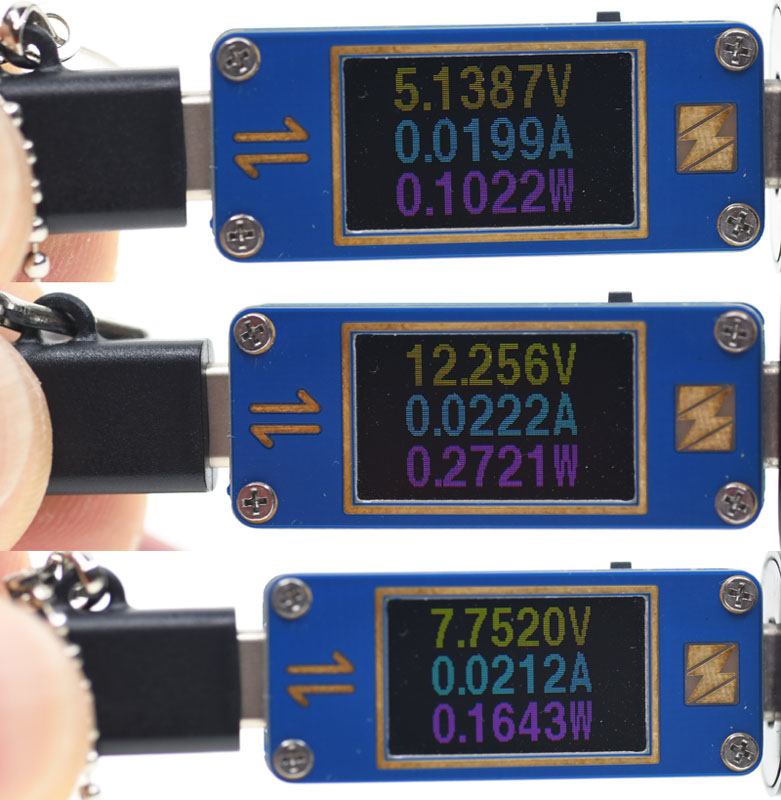

如果連接不支援20V輸出的小功率USB-C充電器,則會觸發5V、12V等非20V的電壓

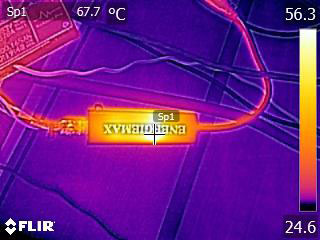

以60W功率連續輸出30分鐘後的紅外線熱影像圖


結論:
ENERGIEMAX OTCA004 USB-C轉10種DC插頭通用充電線,內建PD觸發晶片及交換式降壓電路,相容多種PD充電器/行動電源,並使其變成輸出18V的變壓器,可以給消耗60W及以下的筆記型電腦供電/充電使用,電流超過3.4A會截止輸出,隨附的轉接頭可適用多種品牌的筆記型電腦,分離式USB-C to USB-C線可更換成自訂長度及種類的線材,不過轉換器內建降壓電路會有些微效率損失,長時間使用會發熱,在超過3A時也會發出可聞音

使用注意事項:
1.使用符合規範,並支援20V輸出的PD充電器或行動電源
2.注意裝置的DC插座規格、正負極性,電壓應相等或接近18V(安全範圍17V~19V),電流與功率值應等於或小於PD電源及轉接器輸出能力(例如耗用45W功率的裝置可使用45W或以上的PD電源進行供電),因轉換器內部電路限制緣故,最大耗電量不得超過60W
3.使用中轉換器部分不要用東西覆蓋,避免影響散熱,也不要長時間接觸人體,避免低溫燙傷
4.若使用中頻繁遇到供電中斷的狀況,表示裝置最大功率會超過60W,不適用於此款通用充電線

報告完畢,謝謝收看
