Enhance CAPTAIN C550特色:
●通過80PLUS金牌認證,內建主動式功率因數校正,節省電能消耗,降低廢熱產生
●全模組化設計,帶狀模組化線路,安裝便捷,整線輕鬆
●半橋LLC諧振轉換,搭配12V同步整流及3.3V/5V/-12V DC-DC轉換設計,使12V可用功率最大化,並改善各輸出電壓交叉調整率
●低輸出電壓漣波雜訊,±3%電壓變動率
●提供兩組CPU12V 4+4P接頭,支援Intel/AMD最新處理器/主機板平台
●採用12公分風扇,搭配智慧型溫控功能,依電源負載調整風扇轉速,兼顧散熱與靜音
●日系電容,加強可靠度及耐用度,並提供七年產品保固
●14公分短機身

Enhance CAPTAIN C550輸出接頭數量:
ATX24P:1個
CPU12V 4+4P:2個
PCIE 6+2P:2個
SATA:8個
大4P:3個
小4P:1個

▼外盒正面左側有商標、系列名稱、特色圖示、80PLUS金牌認證標章、型號,右側有外觀圖


▼外盒背面有產品規格、風扇護網/模組化輸出插座外觀圖、輸入/輸出規格表、特色圖示中文介紹、安規認證標章、條碼、製造/代理廠商資訊


▼外盒左側面有輸出線組種類、長度、接頭外觀圖、數量,右側面有產品名稱及輸出功率


▼外盒上/下側面有產品名稱及80PLUS金牌認證標章


▼包裝內容一覽,有電源本體、黑色帶狀模組化線路、保固卡、18AWG(3x0.75mm²)交流電源線、固定螺絲


▼Enhance CAPTAIN C550本體外觀,尺寸為150x140x86mm


▼直接在外殼上沖壓風扇護網


▼後方出風口處設有交流輸入插座、電源總開關


▼模組化線路輸出插座,四個紅色插座供PCIE 6+2P模組化線路使用


▼本體外殼其中一個側面貼上規格標籤,標籤印上商標、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、條碼、BSMI認證標章、產地


▼一組長度60公分18AWG+22AWG黑色帶狀模組化線路,提供1個ATX20+4P接頭


▼兩組長度75公分18AWG黑色帶狀模組化線路,每組提供1個CPU12V 4+4P接頭


▼兩組長度55公分18AWG黑色帶狀模組化線路,每組提供1個PCIE 6+2P紅色接頭


▼兩組SATA接頭黑色帶狀模組化線路,每組提供4個直角SATA接頭,至第一個接頭18AWG線路長度為59公分,接頭間18AWG線路長度為14公分


▼一組大/小4P接頭黑色帶狀模組化線路,提供3個大4P接頭及1個小4P接頭,至第一個接頭18AWG線路長度為59公分,大4P接頭間18AWG線路長度為14公分,最末端小4P接頭22AWG線路長度為14公分


▼將所有模組化線路插上的樣子,會多出兩個PCIE 6+2P模組化線路及一個SATA/大4P/小4P模組化線路用插座


▼Enhance CAPTAIN C550內部結構及使用元件說明簡表


▼內部結構圖,Enhance CAPTAIN C550採用半橋LLC諧振及二次側12V同步整流,經DC-DC轉換3.3V/5V/-12V


▼風扇為Yate Loon D12SH-12 12公分12V/0.3A兩線式風扇,並設置氣流導風片


▼電路板背面二次側同步整流元件位置處加上導熱墊,導熱墊處的絕緣片也有開孔,可將部分熱量傳導至外殼上


▼電路板背面焊點整體做工良好,部分大電流線路有額外敷錫處理


▼交流輸入插座外面有金屬殼,後方安裝一片小電路板,上面有臥式安裝並包覆套管的保險絲,還有兩個Y電容(CY1/CY2,CY2在另一邊)及兩個本體/接腳均包覆套管的X電容,下方為電路板EMI濾波電路的兩個Y電容(CY3/CY4)


▼總開關不直接串接輸入交流電源,而是控制內部電路信號,所以只需要兩條細黑線,總開關後方的焊點均包覆套管,總開關及交流L/N線路上的磁芯均有包覆套管


▼電路板此處的EMI濾波電路有兩個共模電感及一個X電容,共模電感外包覆黃色聚酯薄膜膠帶,X電容接腳包覆套管。右下側包覆黃色聚酯薄膜膠帶的子卡上面有ATK AT6101Z一次側APFC控制器


▼突波吸收器未包覆套管,單顆橋式整流器安裝在一次側功率元件的散熱片上,散熱片旁的NTC熱敏電阻搭配一個二極體,於通電時用來對沒電的APFC電容充電,同時抑制輸入湧浪電流,當電容電壓達到輸入電壓乘以根號2的程度(輸入AC115V時,為DC160V)後就停止對電容充電。因為NTC並非串聯在電源的主要電流路徑上,所以電源運作時不會受到NTC的影響導致效率損失,因此不需要使用繼電器將NTC短路


▼APFC電感採用封閉磁芯結構,一次側所有的功率元件安裝在同一散熱片上,APFC功率元件使用兩顆Silan SVF18N50F全絕緣封裝Power MOSFET及一顆ST STTH8R06D二極體;半橋LLC諧振轉換器一次側功率元件採用兩顆Silan SVF18N50F全絕緣封裝Power MOSFET


▼APFC電容採用Nippon Chemi-con KMQ系列470µF 420V 105℃電解電容


▼輔助電源電路變壓器及功率元件,變壓器外包覆黃色聚酯薄膜膠帶,被固定膠包住的功率元件為Silan SVF2N70M Power MOSFET


▼安裝在電路板背面的輔助電源電路一次側ATK AT6200H PWM控制器


▼一個諧振電感與一個諧振電容組成一次側LLC諧振槽,諧振電感下方為一次側電流偵測用比流器,右下方為一次側MOSFET隔離驅動環形變壓器,諧振電感與比流器外包覆黃色聚酯薄膜膠帶


▼安裝在電路板背面的12V功率級控制核心,為Champion CM6901T6X諧振控制器,控制一次側半橋LLC諧振轉換器及二次側12V同步整流MOSFET


▼主變壓器外包覆黃色聚酯薄膜膠帶


▼安裝在電路板背面的12V同步整流功率元件,採用四顆Infineon(原International Rectifier)IRFH7004PbF MOSFET組成全波同步整流電路


▼12V輸出濾波的柱狀電感、unicon UPT系列固態電容及TEAPO SC系列電解電容


▼3.3V/5V各配置一張DC-DC子卡,每張正面有環形電感及unicon固態電容,兩者之間的黃色聚酯薄膜膠帶隔板內含銅箔,並帶有一條接地用黃色線路


▼每張DC-DC子卡背面安裝一顆ANPEC APW7160A同步降壓PWM控制器,功率級配置為一顆Infineon BSC050N03LS MOSFET(HS)搭配一顆Infineon BSC018NE2LS MOSFET(LS)


▼裝在電路板背面的-12V DC-DC電源轉換電路,使用ANPEC A5268 3A 340kHz同步降壓轉換IC


▼二次側電源管理電路使用SITI PS229電源管理IC,負責監控輸出電壓/電流/短路及接受PS-ON信號控制、產生Power Good信號


▼模組化輸出插座板背面部分線路敷錫增加載流能力,並加上一些MLCC提高輸出濾波效果


▼模組化輸出插座板正面,下方使用一個實心金屬條增強載流,並加上一些unicon固態電容提高輸出濾波效果



接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南
▼Enhance CAPTAIN C550於20%/50%/100%下效率分別為88.71%/90.6%/88.51%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.05%至0.54%左右的影響


▼進行綜合輸出負載測試,輸出58%時3.3V/5V達到電源供應器標示最大總和功率100W,所以3.3V/5V電流達12A以後就不再往上加,3.3V/5V/12V電壓記錄如下表


▼綜合輸出10%至100%之間3.3V輸出電壓最高與最低點差異為31.9mV


▼綜合輸出10%至100%之間5V輸出電壓最高與最低點差異為38.3mV


▼綜合輸出10%至100%之間12V輸出電壓最高與最低點差異為17mV


▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)


▼綜合輸出測試結束時於100%輸出下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是APFC電感94.5℃,橋式整流93.7℃,二次側75.9℃,主變壓器65.1℃,一次側59.7℃,3.3V/5V DC-DC子卡55.2℃


▼綜合輸出測試結束時於100%輸出下電源供應器背面紅外線熱影像圖,溫度較高點為57.4℃


▼進行12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表


▼純12V輸出7%至100%之間3.3V輸出電壓最高與最低點差異為9mV


▼純12V輸出7%至100%之間5V輸出電壓最高與最低點差異為8.7mV


▼純12V輸出7%至100%之間12V輸出電壓最高與最低點差異為15mV


▼純12V輸出測試結束時於100%輸出下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是橋式整流100.5℃,APFC電感91.8℃,二次側79.1℃,一次側72.8℃,主變壓器66.1℃,3.3V/5V DC-DC子卡45.4℃


▼純12V輸出測試結束時於100%輸出下電源供應器背面紅外線熱影像圖,溫度較高點為57.1℃


▼純12V輸出測試結束時於100%輸出下電源供應器模組化插座紅外線熱影像圖,溫度較高點為36.8℃


▼3.3V/12A、5V/12A、12V/37A滿載輸出下Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於20ms至驟降轉折點,符合Intel制定Hold-up time需高於16ms的要求


▼接通AC電源輸入到3.3V/12A、5V/12A、12V/37A滿載輸出下Soft-start time時序圖,從交流接通處當成起點(0.000s)時,各路電壓輸出於958ms時呈現穩定,12V上升時間為8ms


以下波形圖,CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

▼當輸出無負載時,各路輸出無明顯漣波

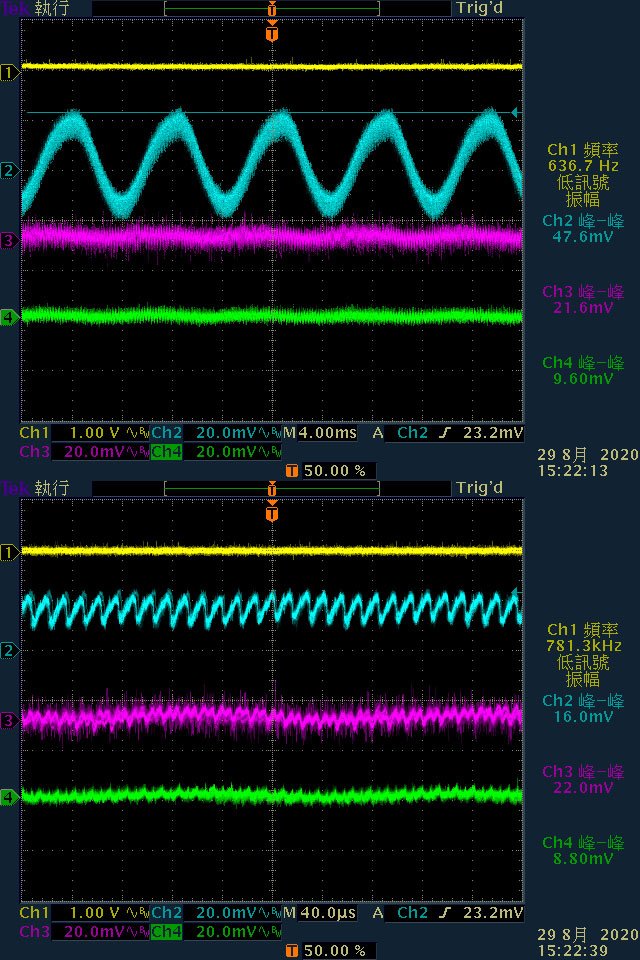

▼於3.3V/12A、5V/12A、12V/37A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為47.6mV/21.6mV/9.6mV,高頻漣波分別為16mV/22mV/8.8mV


▼於12V/45A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為46mV/10.8mV/7.2mV,高頻漣波分別為17.2mV/10mV/6.4mV


▼3.3V啟動動態負載,最大變動幅度420mV,同時造成5V產生36mV、12V產生96mV的變動,3.3V電壓變動高峰處維持時間在280微秒左右


▼5V啟動動態負載,最大變動幅度為412mV,同時造成3.3V產生100mV、12V產生110mV的變動,5V電壓變動高峰處維持時間在280微秒左右


▼12V啟動動態負載,最大變動幅度為498mV,同時造成3.3V產生58mV、5V產生68mV的變動



本體及內部結構心得小結:
1.全模組化設計,搭配全黑帶狀線材,提供兩組CPU12V 4+4P接頭,也提供小4P接頭
2.風扇護網直接沖壓在外殼上
3.交流線/開關線的磁環及保險絲均有包覆套管,突波吸收器沒有包覆套管
4.主電路板與模組化輸出插座板採用插入式組合焊接
5.電路板背面焊點整體做工良好,部分大電流線路有敷錫處理,APFC及一次側使用全絕緣封裝MOSFET
6.採用虹原方案APFC,虹冠方案半橋LLC諧振與同步整流輸出12V,並透過DC-DC轉換3.3V/5V/-12V
7.背面的二次側同步整流功率晶體可透過導熱墊將部分熱量傳導至外殼上散熱
8.二次側與3.3V/5V DC-DC功率元件使用Infineon產品,內部電容APFC為日系Nippon Chemi-con,其他為unicon/TEAPO

各項測試結果簡單總結:
1.Enhance CAPTAIN C550於20%/50%/100%下效率分別為88.71%/90.6%/88.51%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
2.偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
3.從紅外線熱影像圖來看,橋式整流與APFC電感有最高的溫度,一次側/二次側/主變壓器同樣有明顯溫度,因為二次側有將部分熱量傳導至背面外殼,所以背面外殼也有溫度較高點出現
4.全負載輸出時,切斷AC輸入模擬電力中斷,20ms後12V至驟降轉折點,符合Intel制定Hold-up time需高於16ms的要求
5.AC電源接通到各輸出全負載狀態下,3.3V/5V/12V電壓達到穩定的時間在958ms,12V上升時間為8ms
6.輸出漣波測試,電源供應器於空載下各路輸出無明顯漣波;於3.3V/12A、5V/12A、12V/37A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為47.6mV/21.6mV/9.6mV;於12V/45A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為46mV/10.8mV/7.2mV
7.動態負載測試,3.3V/5V/12V的最大變動幅度分別為420mV/412mV/498mV,3.3V/5V電壓變動高峰處維持時間在280微秒左右

報告完畢,謝謝收看
