COUGAR GEX 750特色:
●通過80PLUS金牌認證,降低廢熱產生,節省電能消耗及電費支出
●全模組化設計,搭配帶狀模組化線組(ATX24P除外),安裝便捷,整線輕鬆
●提供EPS 8P及4+4P接頭各一,支援Intel/AMD最新處理器/主機板平台,單路12V提供最佳系統相容性
●全橋LLC諧振轉換,搭配12V同步整流及3.3V/5V DC-DC轉換設計,使12V可用功率最大化,並改善各輸出電壓交叉調整率
●採用COUGAR VB120 12公分HDB軸承長壽靜音風扇,獨家設計的扇葉及外框,能提高氣流集中性並減少風切聲,搭配半無風扇零轉速控制,輸出低於40%時風扇不運轉,可兼顧靜音及散熱
●採用日系電容,加強可靠度及耐用度,並提供五年產品保固

COUGAR GEX 750輸出接頭數量:
ATX24P:1個
EPS 8P:1個
EPS 4+4P:1個
PCIE 6+2P:4個
SATA:8個
大4P:6個
小4P:1個

▼外盒正面左上有商標,右上有五年保固/80PLUS金牌圖示,中間有外觀圖,左下有系列名稱,右下有輸出功率


▼外盒背面左上有商標/產品名稱,右上有特色/80PLUS金牌圖示,左側有外觀圖,中間及右側有轉換效率/耐用性/輸出穩定度/風扇轉速圖表,左下有Youtube/Facebook網址,右下有安規認證


▼外盒右側面有COUGAR商標;外盒左側面有GEX系列名稱


▼外盒上側面有商標、條碼、80PLUS金牌認證標章、外觀圖、650/750/850機種輸入/輸出規格表/接頭數量配置表;外盒下側面有商標、80PLUS金牌認證標章、多國語言特色說明

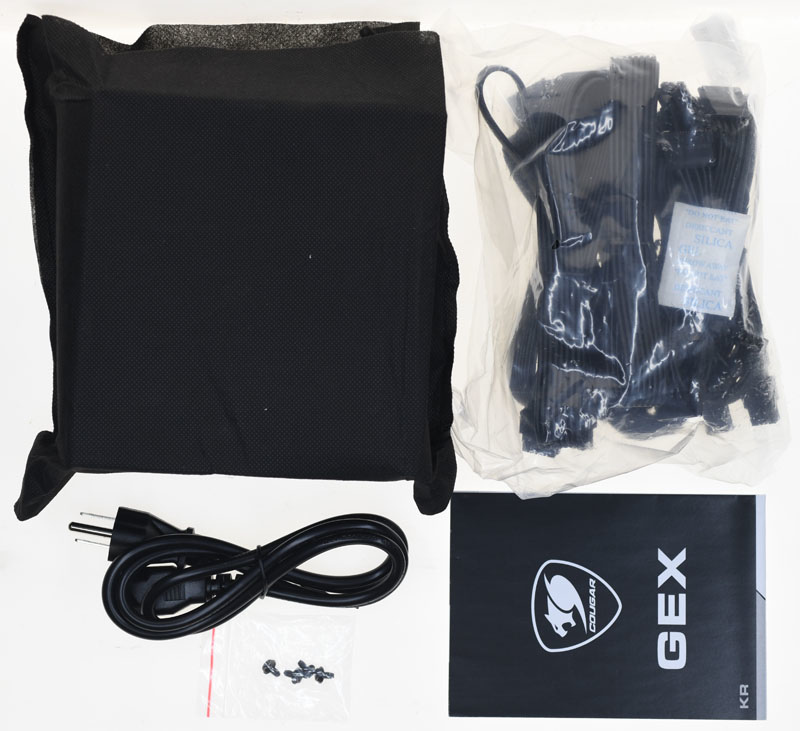

▼包裝內容有裝在黑色不織布袋內的電源本體、18AWG(0.824mm²)交流電源線、固定螺絲、模組化線路、說明書

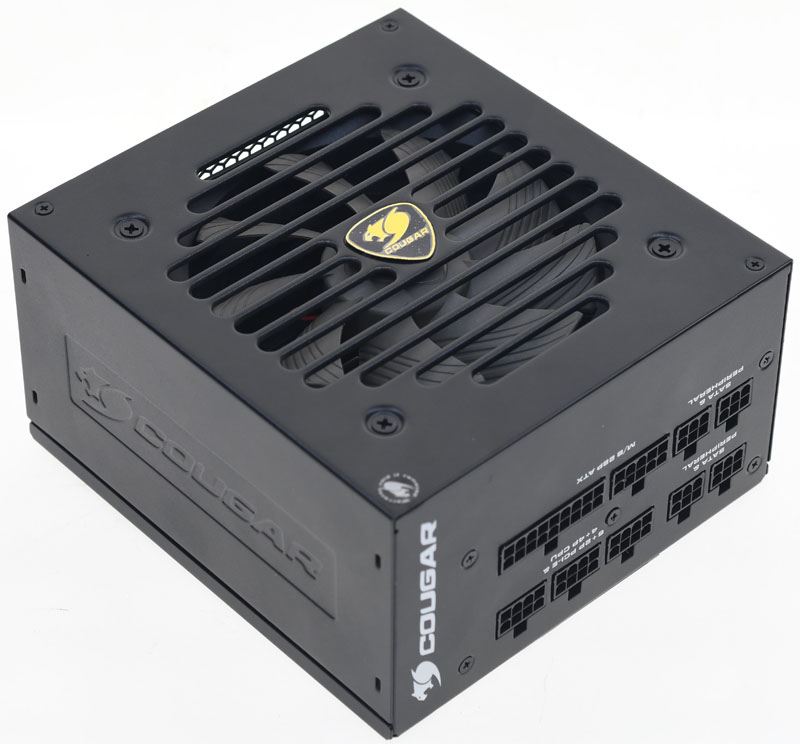

▼COUGAR GEX 750本體採黑色烤漆處理

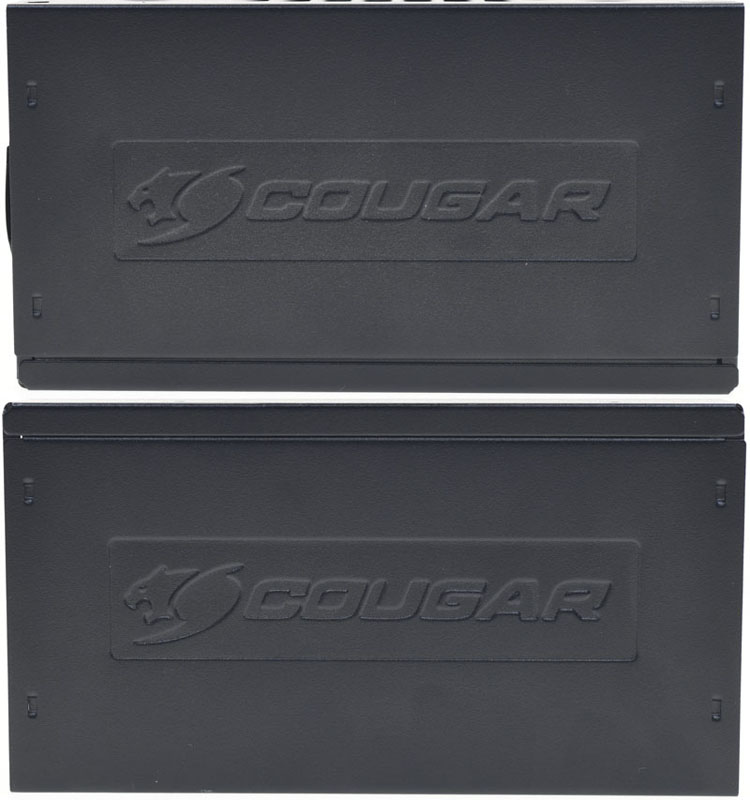

▼本體外殼左右側面有COUGAR商標凹印裝飾

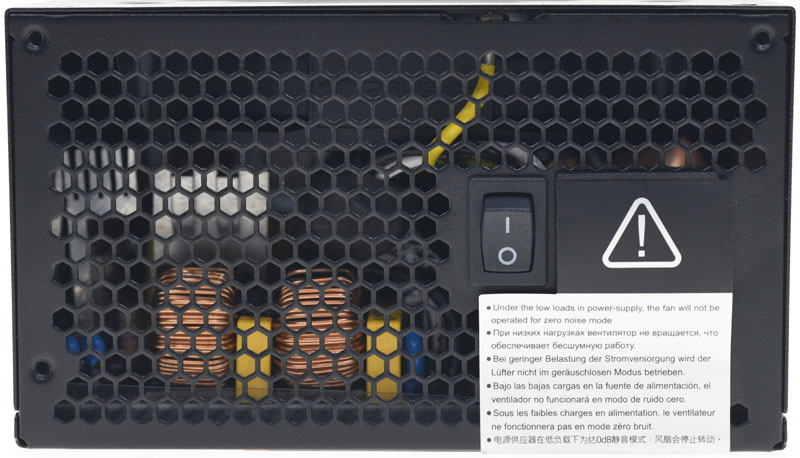

▼後方出風口處設有交流輸入插座及電源總開關,交流輸入插座貼上注意訊息貼紙,上面印上”電源供應器在低負載下,為達0dB靜音模式,風扇會停止轉動”的多國語言說明

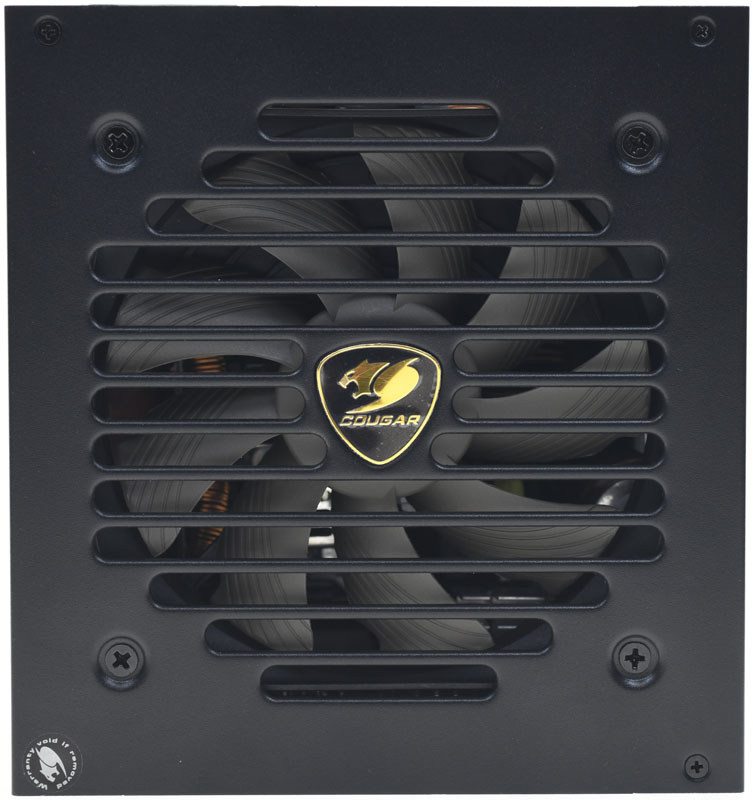

▼長條狀風扇護網直接沖壓在外殼上,中央有COUGAR商標金色銘牌

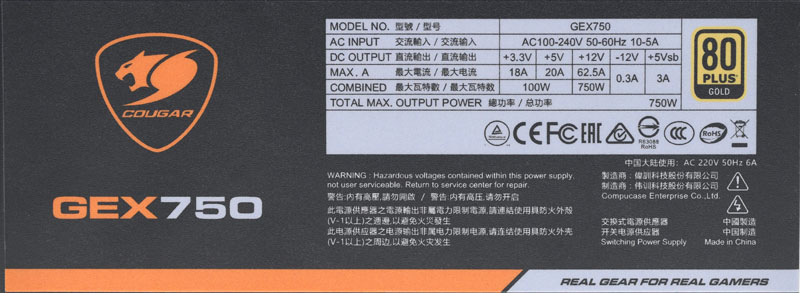

▼本體背面的規格標籤,上面印上COUGAR商標、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、80PLUS金牌認證、安規認證、警告訊息、產地

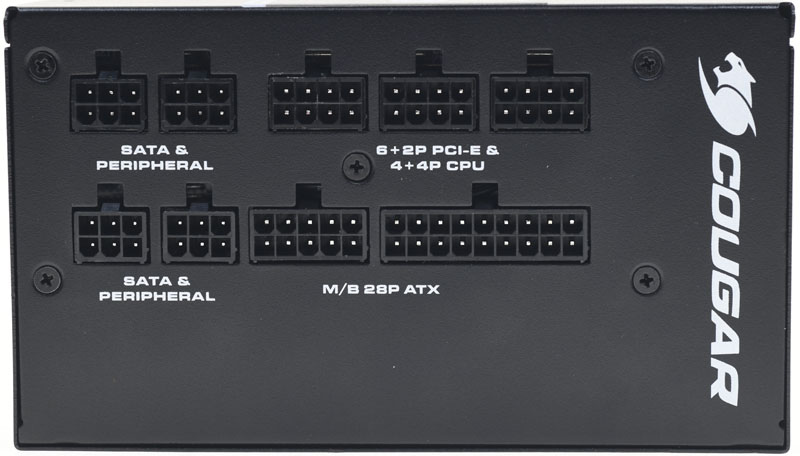

▼模組化線組輸出插座旁有白色字體標示,右邊有COUGAR商標


▼一組長度61公分黑色編織網包覆模組化線路提供1個ATX24P接頭

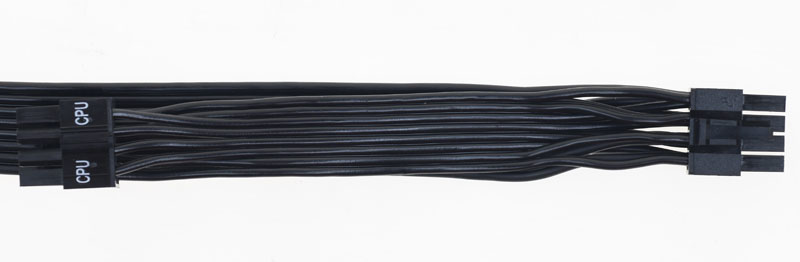

▼一組處理器電源黑色帶狀模組化線路,提供1個EPS 8P接頭及1個EPS 4+4P接頭,至EPS 8P接頭線路長度為66公分,EPS 8P至EPS 4+4P接頭間線路長度為12公分

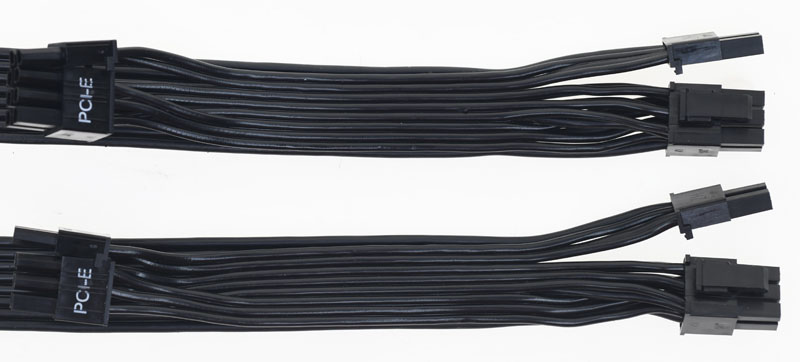

▼兩組顯示卡電源黑色帶狀模組化線路,每組提供2個PCIE 6+2P接頭,至第一個接頭線路長度為61公分,接頭間線路長度為12公分


▼兩組SATA接頭黑色帶狀模組化線路,每組提供3個直角及1個直式SATA接頭,至第一個接頭線路長度為41公分,接頭間線路長度為11.5公分

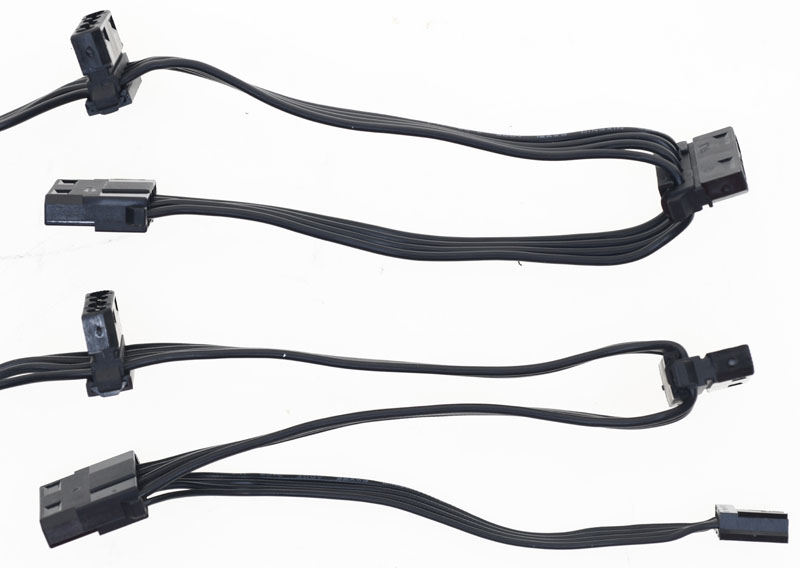

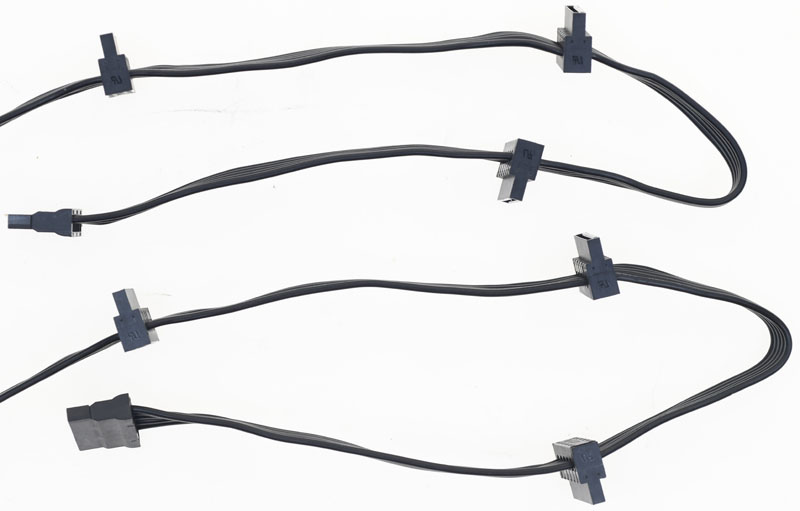

▼兩組大4P接頭黑色帶狀模組化線路,其中一條提供2個直角大4P接頭及1個直式大4P接頭,至第一個接頭線路長度為40公分,接頭間線路長度為11.5公分;另一條提供2個直角大4P接頭、1個直式大4P接頭及1個小4P接頭,至第一個接頭線路長度為41公分,大4P接頭間線路長度為11.5公分,末端小4P接頭線路長度為12公分

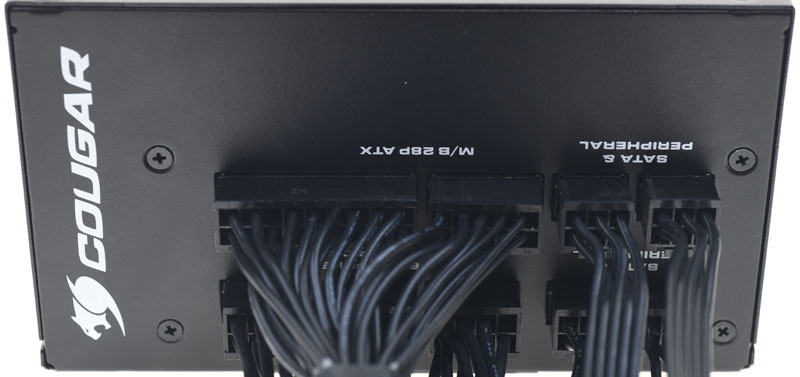

▼將所有模組化線路插上的樣子

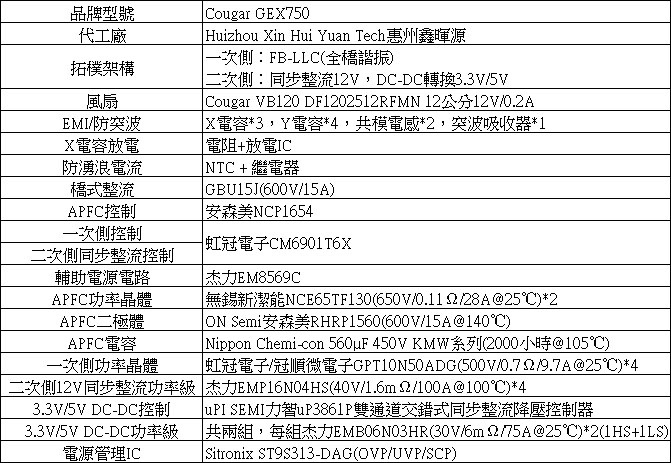

▼COUGAR GEX 750內部結構及使用元件說明簡表

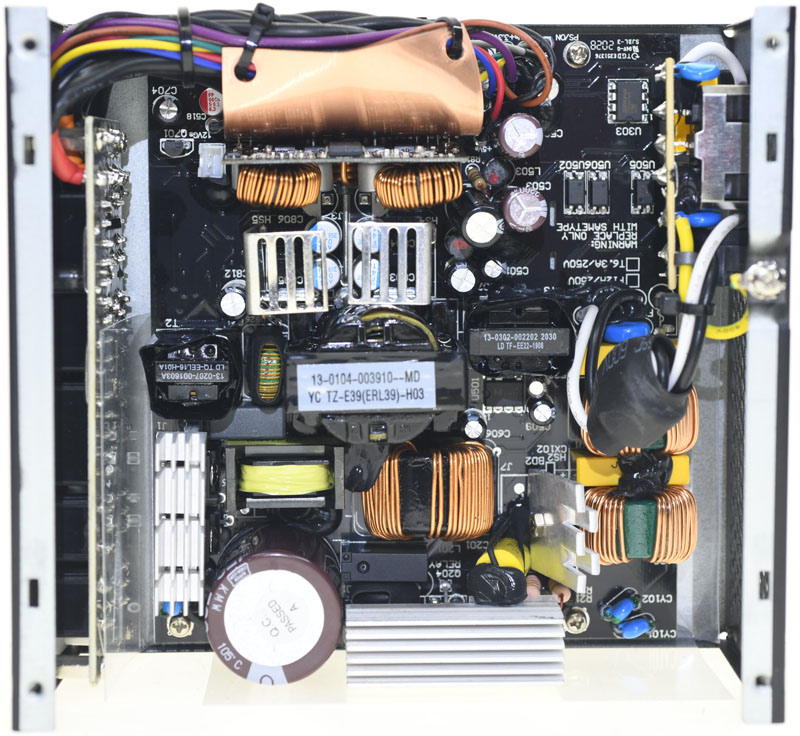

▼內部結構圖,COUGAR GEX 750為Huizhou Xin Hui Yuan Tech惠州鑫暉源代工,採用全橋LLC諧振及二次側12V同步整流,經DC-DC轉換3.3V/5V

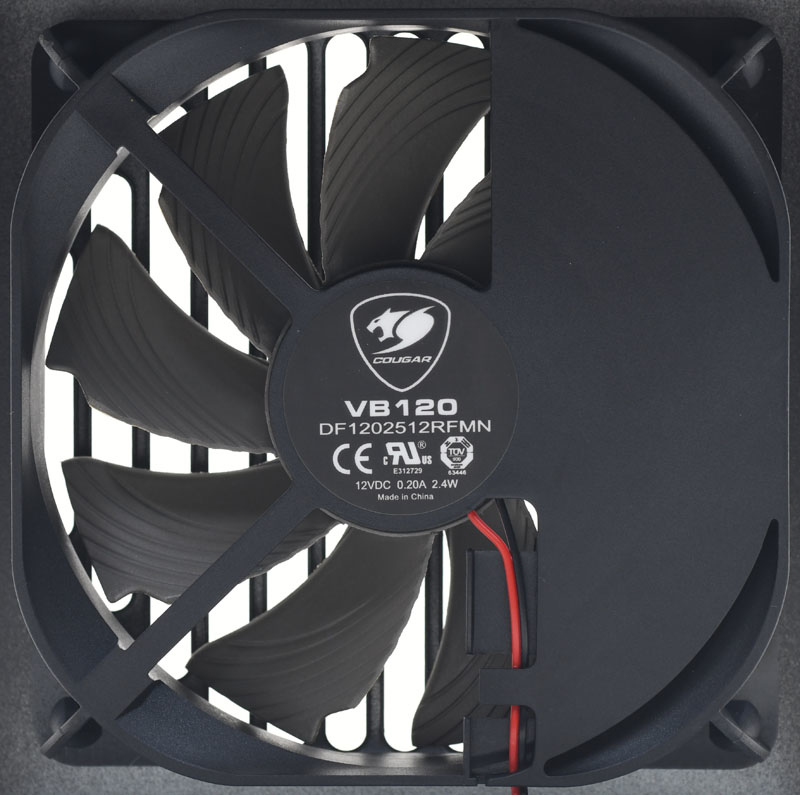

▼採用COUGAR VB120 DF1202512RFMN 12公分HDB軸承12V/0.2A兩線式特製風扇,風扇框架本身就有氣流導風板

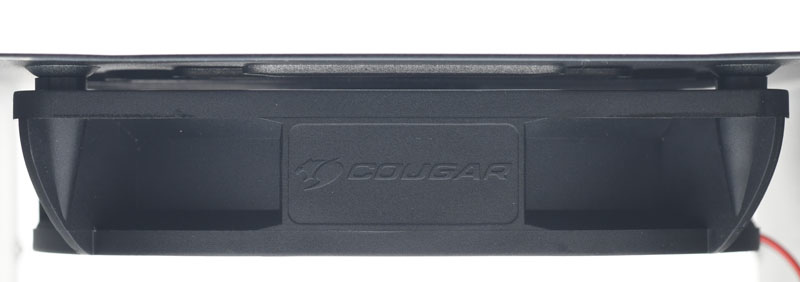

▼此特製風扇的外框只有一邊有螺絲孔,螺絲孔處有墊高,可避免扇葉過於接近外殼及風扇護網而產生風切聲,外框上有COUGAR商標

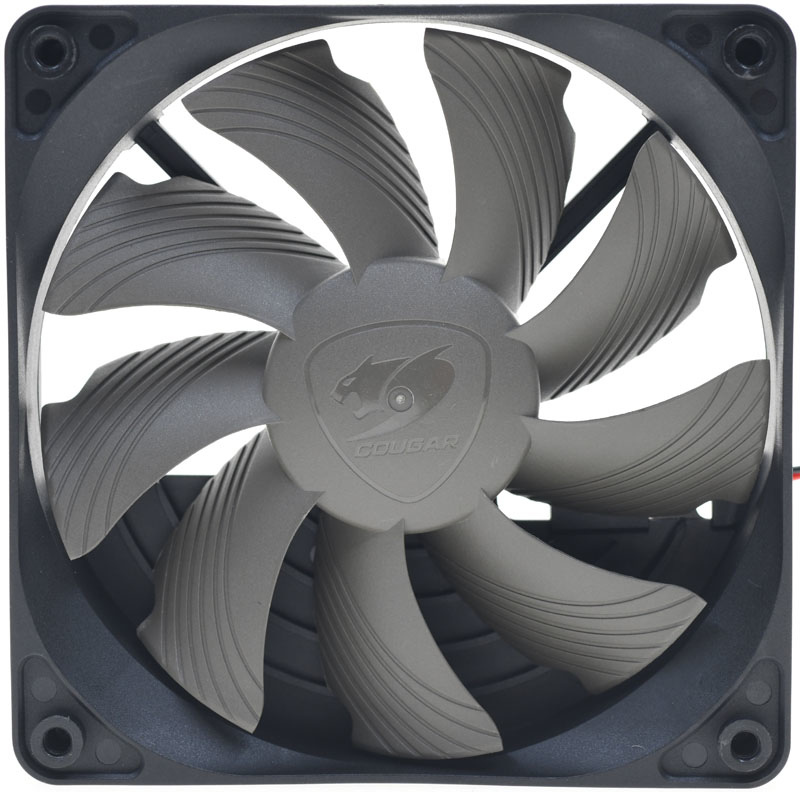

▼扇葉中央軸心處有COUGAR商標,葉片正反面皆有弧線凹槽,葉片尾端有特殊設計

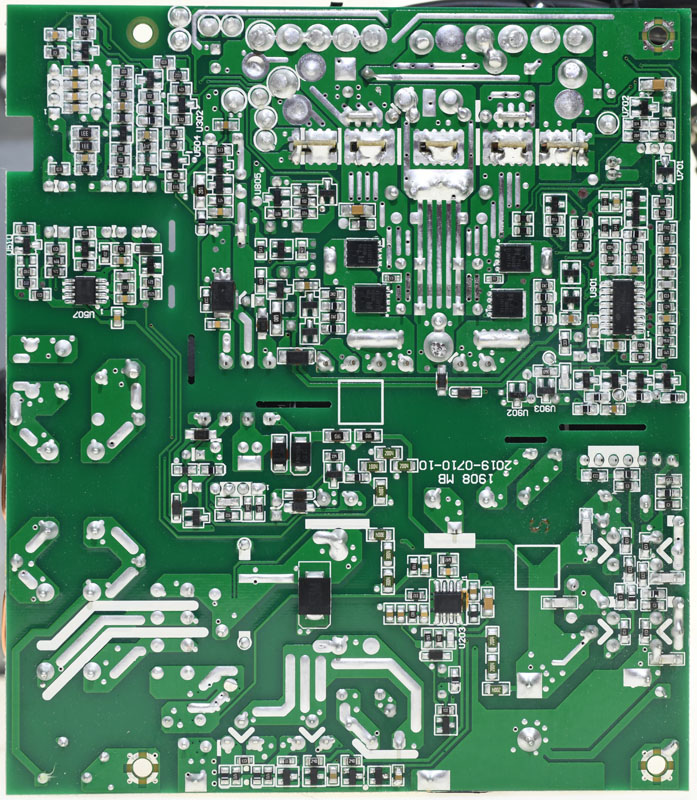

▼電路板背面焊點整體做工良好,部分大電流線路有額外敷錫處理

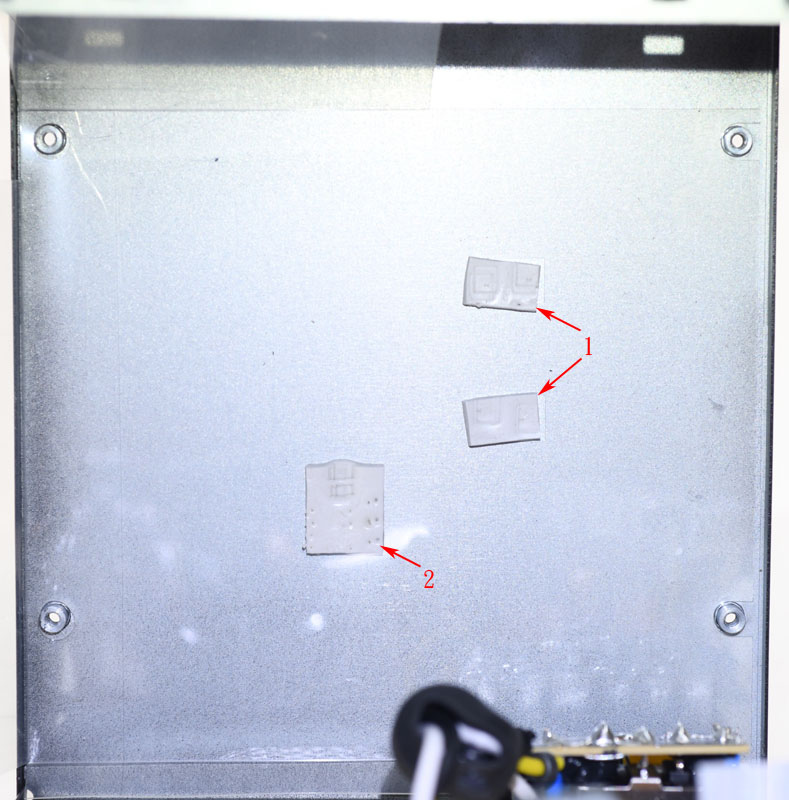

▼電路板後方與外殼之間設有透明絕緣片,並於電路板背面二次側同步整流元件位置處加上兩塊導熱墊(箭頭1),另一塊導熱墊(箭頭2)為輔助電源電路元件使用,可將部分熱量傳導至外殼上

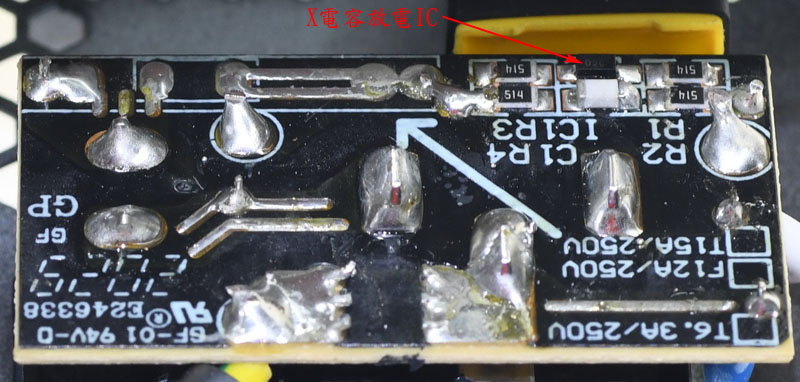

▼交流輸入插座與總開關後方裝上一片小電路板,小電路板背面有X電容放電IC及隨附電阻

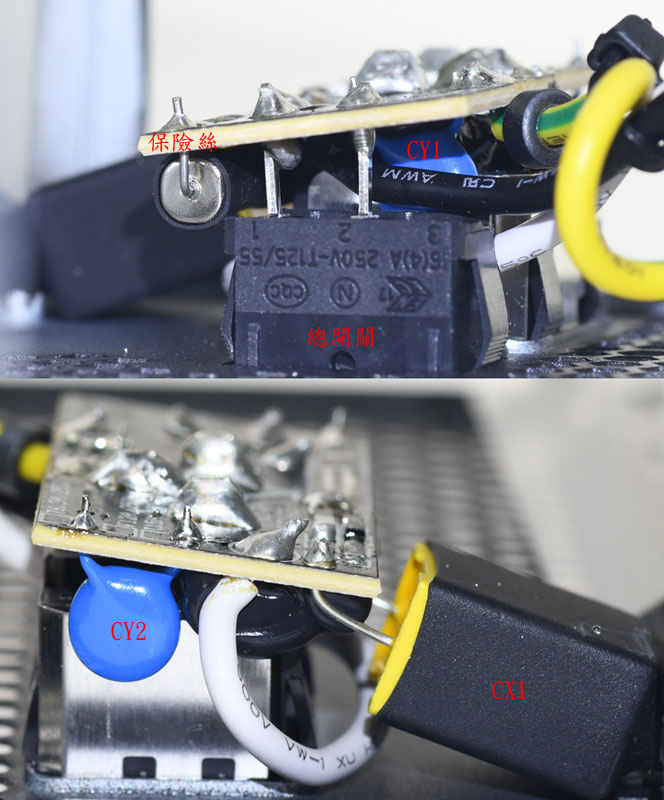

▼交流輸入插座外面有金屬殼,兩側各有一個Y電容,串在交流L線總開關旁的保險絲包覆套管(接腳部分無包覆)並採臥式安裝,X電容外殼包覆套管(接腳部分無包覆)

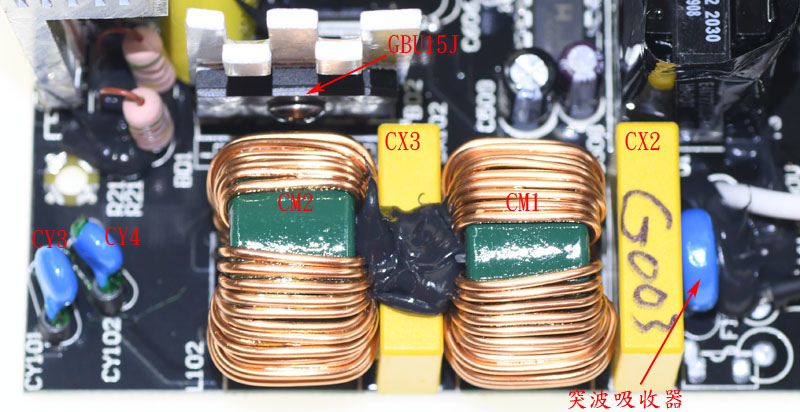

▼電路板交流輸入端突波吸收器沒有包覆套管,輸入EMI濾波電路有兩個共模電感,兩個X電容,兩個Y電容,一顆GBU15J橋式整流器裝在獨立散熱片上

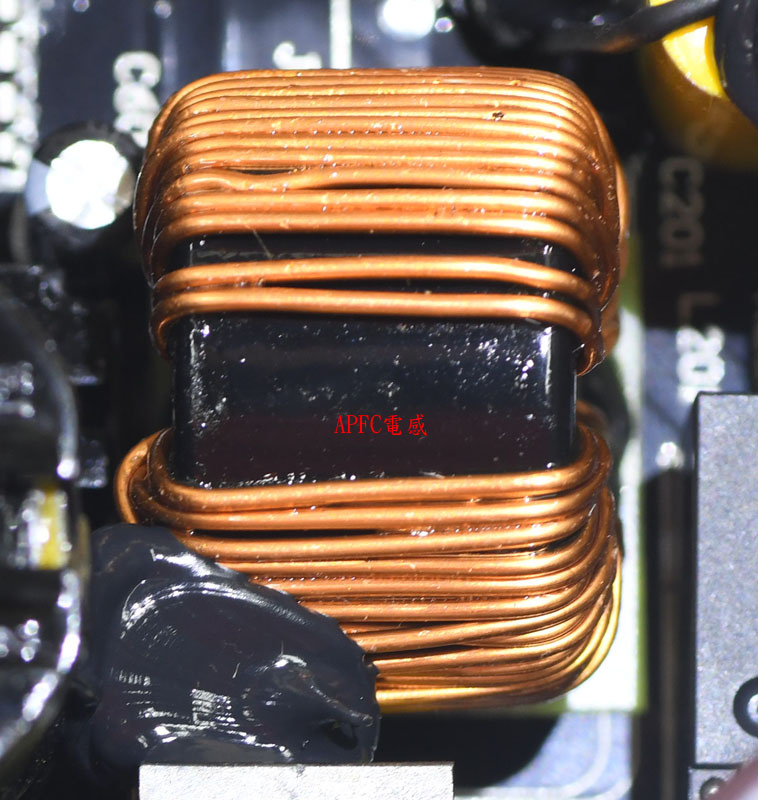

▼APFC電感採用環狀磁芯結構,不過外面並無包覆聚酯薄膜膠帶

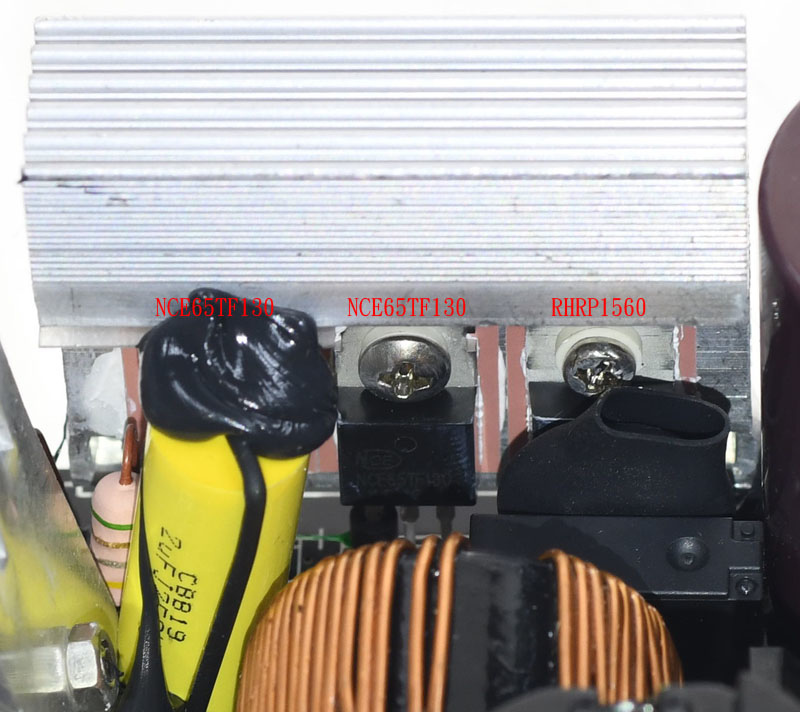

▼APFC功率元件使用兩顆無錫新潔能NCE65TF130 Power MOSFET及一顆安森美RHRP1560二極體,並安裝在同一散熱片上

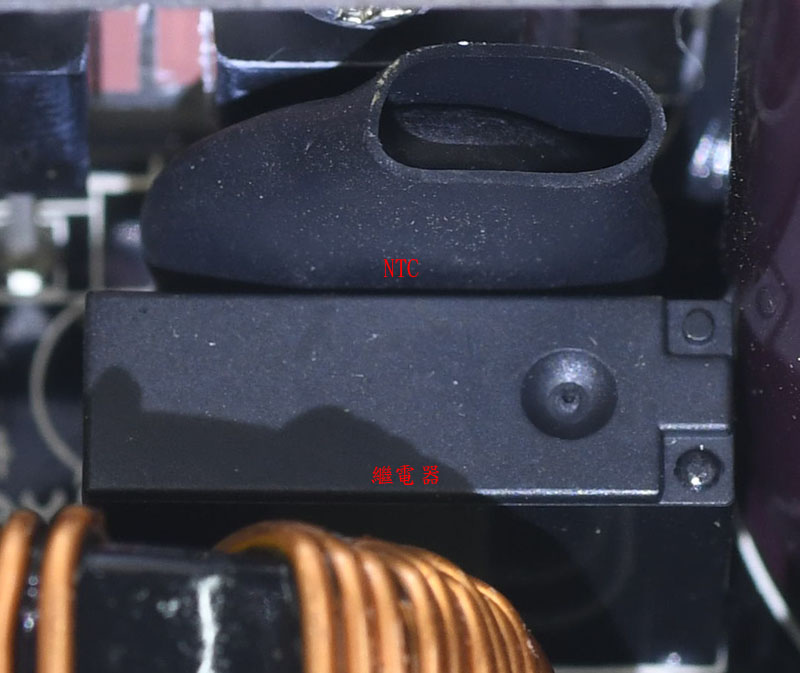

▼安裝在APFC功率元件旁的NTC熱敏電阻包覆套管,用來抑制輸入湧浪電流,電源啟動後會使用繼電器將其短路,去除NTC所造成的功耗損失

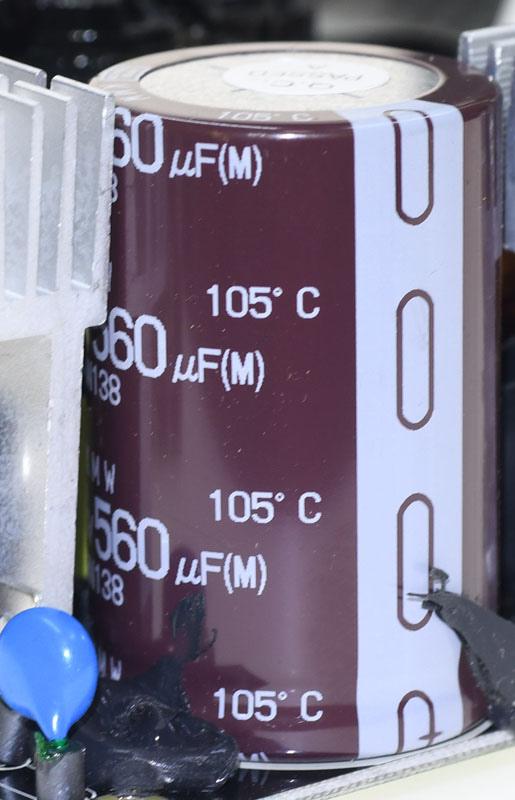

▼APFC電容採用Nippon Chemi-con KMW系列560µF 450V 105℃電解電容

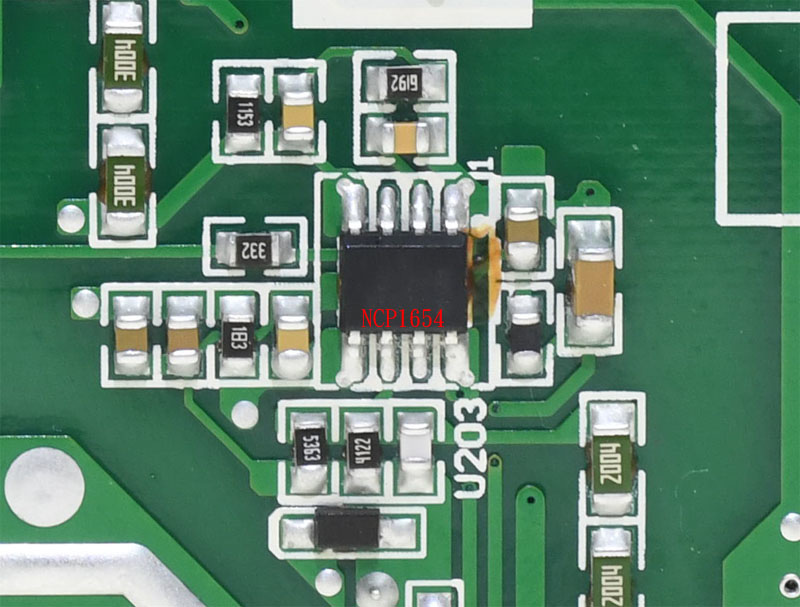

▼安裝在電路板背面的一次側APFC電路控制核心,為安森美NCP1654(上方編號54B65)

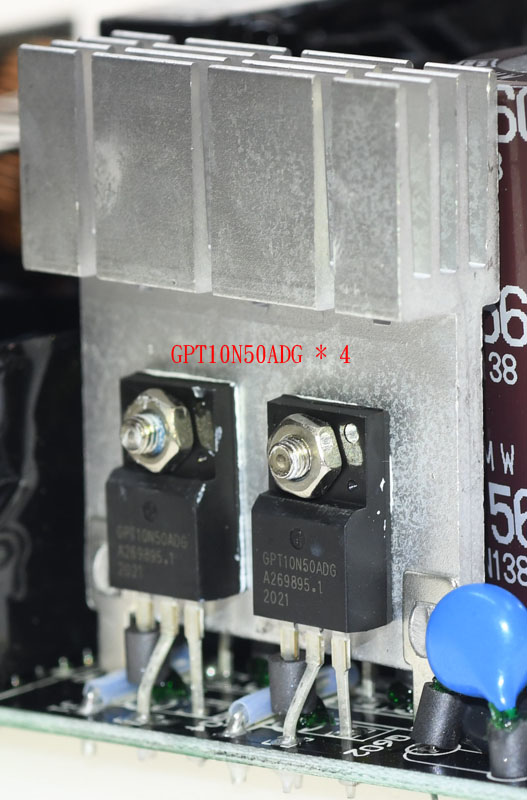

▼全橋LLC諧振轉換器一次側採用四顆虹冠電子/冠順微電子GPT10N50ADG全絕緣封裝Power MOSFET,圖中的散熱片正面安裝兩顆,背面安裝兩顆

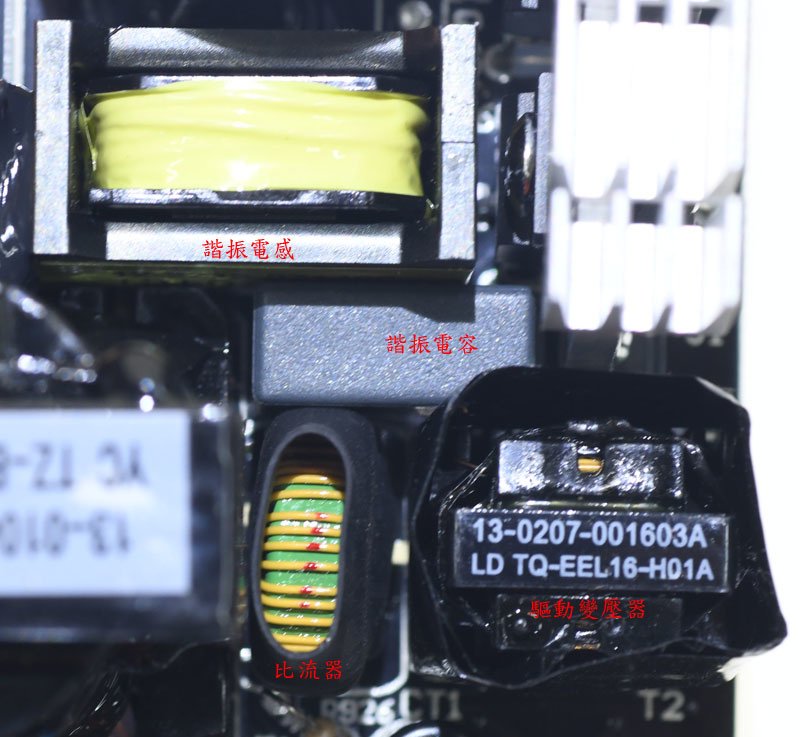

▼一個諧振電感與一個諧振電容組成一次側LLC諧振槽,諧振電容下方為一次側電流偵測用比流器(左)及一次側MOSFET隔離驅動變壓器(右),比流器外包覆套管,驅動變壓器外包覆黑色聚酯薄膜膠帶

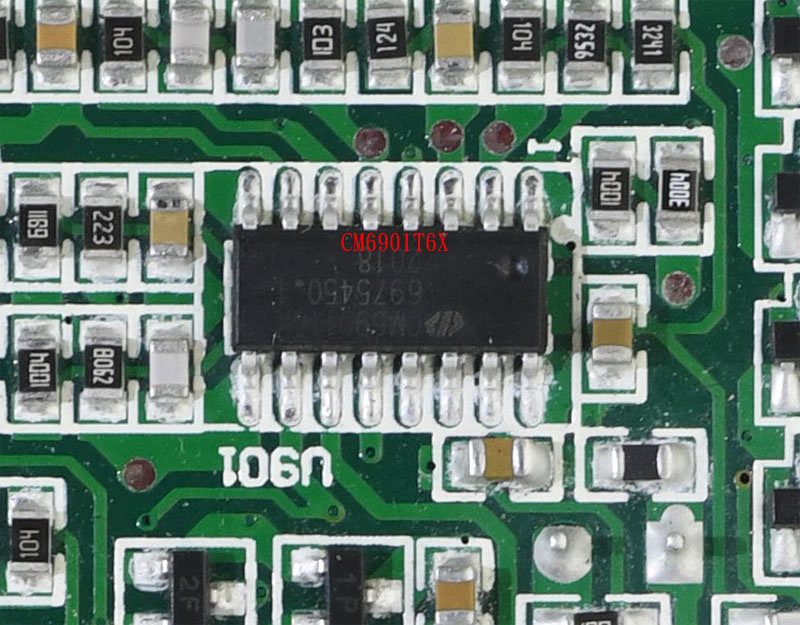

▼安裝在電路板背面的12V功率級控制核心,為虹冠電子CM6901T6X諧振控制器,控制一次側全橋LLC諧振轉換器及二次側12V同步整流MOSFET

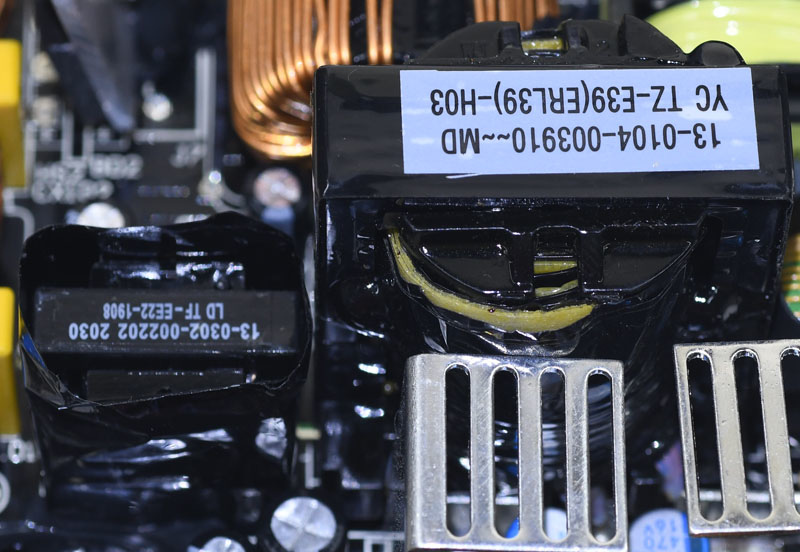

▼主變壓器(右)與輔助電源電路變壓器(左),輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶

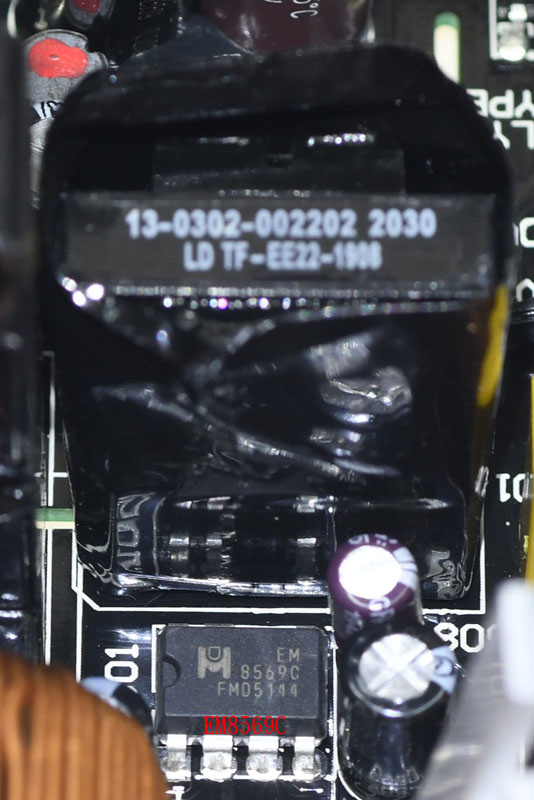

▼輔助電源電路一次側使用杰力EM8569C整合式電源IC

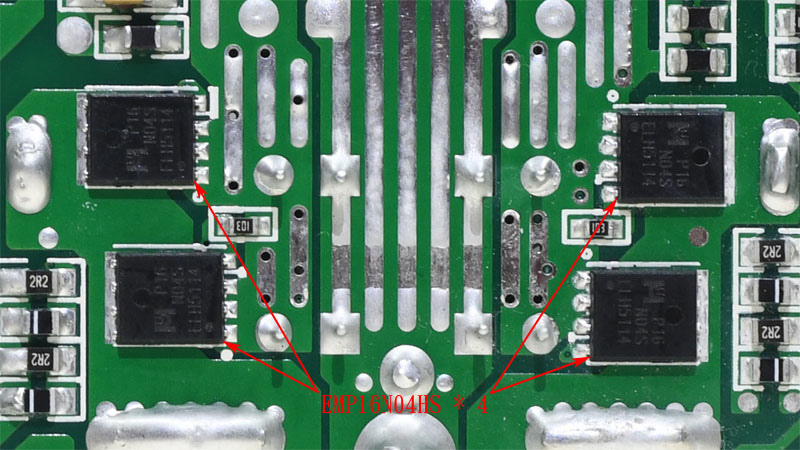

▼安裝在電路板背面的12V同步整流功率元件,採用四顆杰力EMP16N04HS MOSFET組成全波同步整流電路,透過焊點將熱量傳遞至正面金屬散熱片散熱,部分熱量也會透過導熱墊傳遞至電源外殼散熱

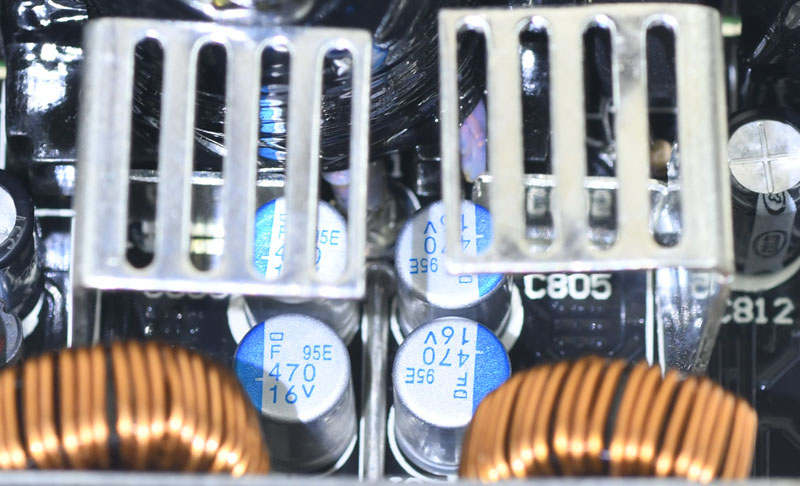

▼12V輸出濾波的四顆Nippon Chemi-con固態電容,兩旁直立的金屬散熱片用來協助電路板背面二次側同步整流元件散熱

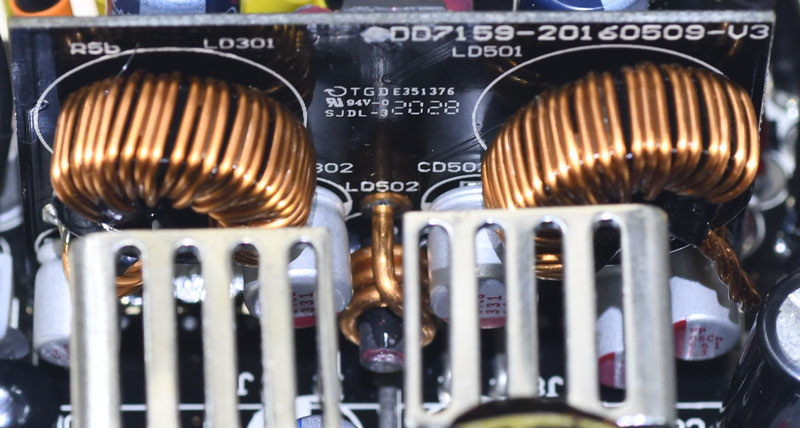

▼3.3V/5V DC-DC子卡,正面有電感及Nichicon固態電容

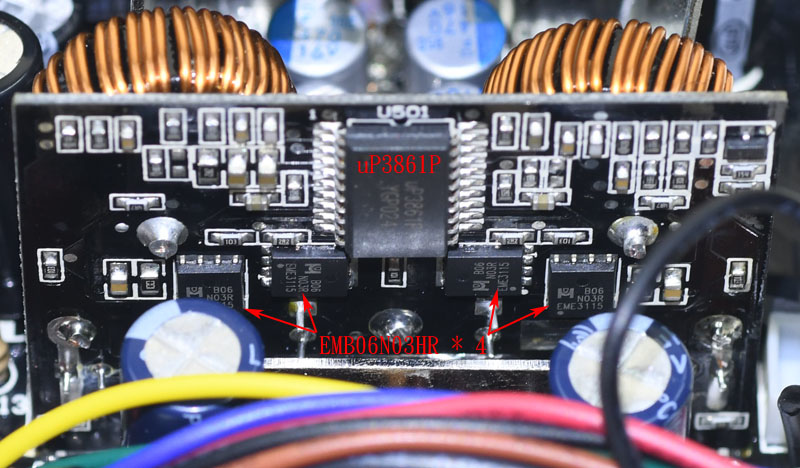

▼裝在3.3V/5V DC-DC子卡背面的uPI Semi力智uP3861P雙通道同步降壓PWM控制器,3.3V/5V共配置兩組功率級,每組採用兩顆杰力EMB06N03HR MOSFET,組合方式為1HS+1LS

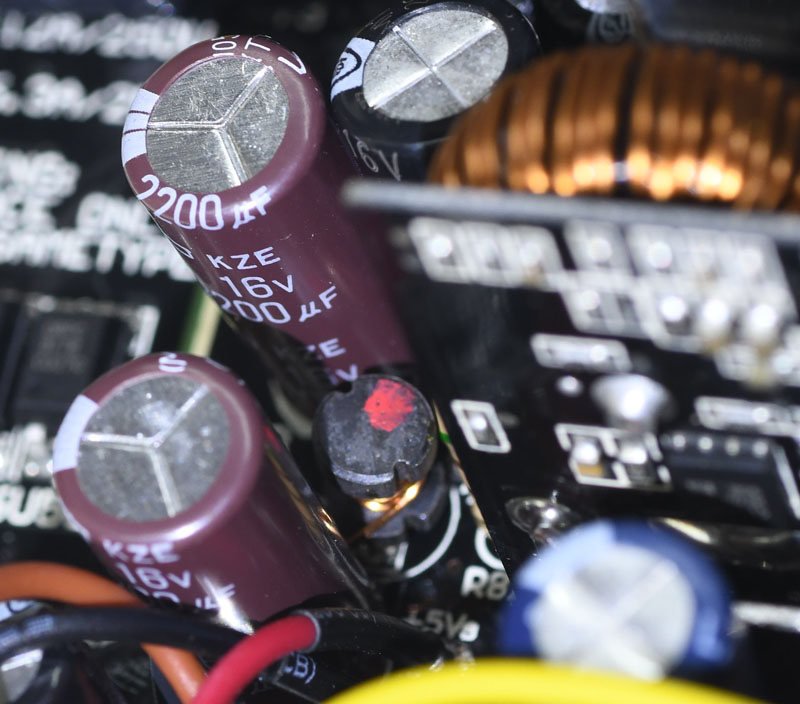

▼位於電路板輸出端的Nippon Chemi-con(棕色外皮)、Elite(黑色外皮)與Ltec(藍色外皮)電解電容

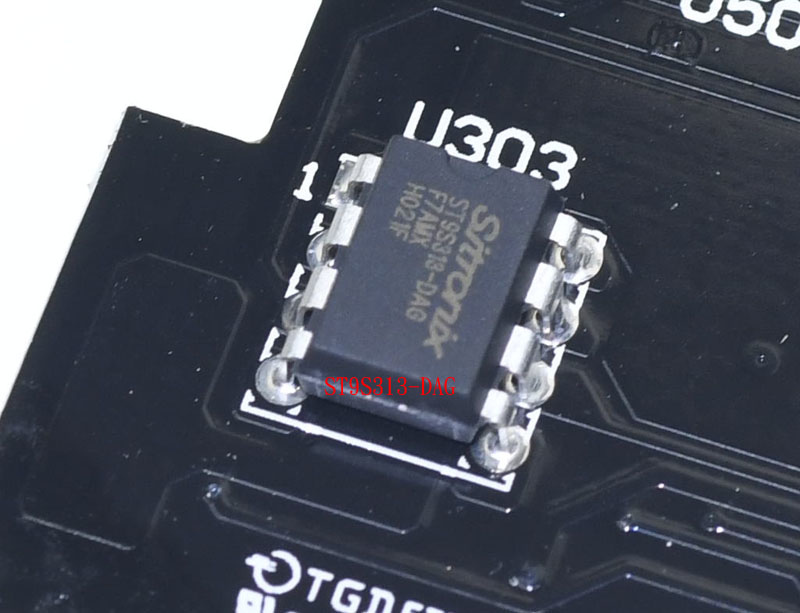

▼二次側電源管理電路使用Sitronix ST9S313-DAG電源管理IC,負責監控輸出OVP/UVP/SCP及接受PS-ON信號控制、產生Power Good信號

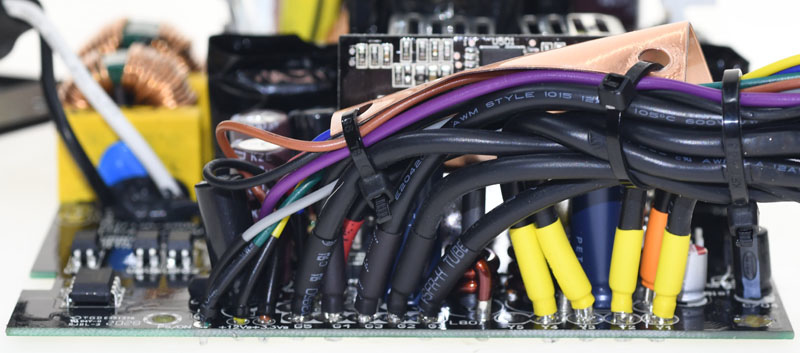

▼電路板與模組化輸出插座板之間使用線路連接,GND/12V/3.3V/5V線路使用12AWG規格,降低傳輸阻抗,線路靠近焊點處有包覆不同顏色的套管,輸出線路與DC-DC子卡之間有一片內嵌銅箔的絕緣隔板

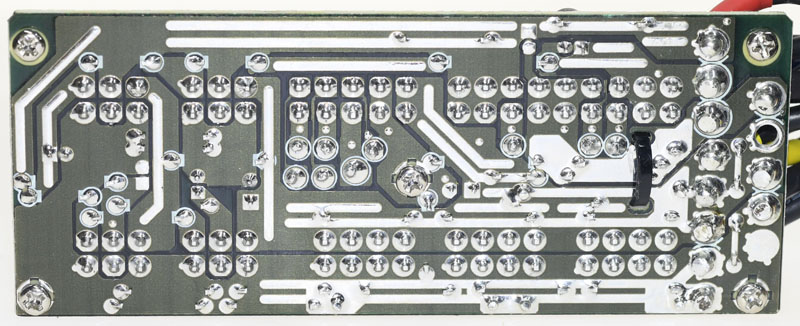

▼模組化輸出插座板背面部分線路敷錫增加載流能力

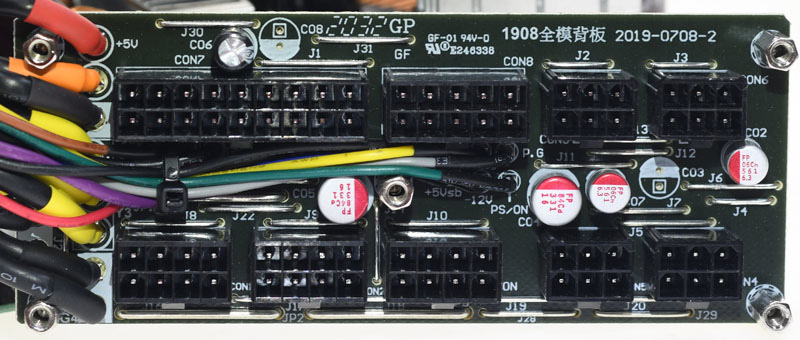

▼模組化輸出插座板正面,設有較粗的單芯線增強載流,部分插座旁安置Nichicon固態電容及Elite電解電容,提供輸出濾波效果


接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

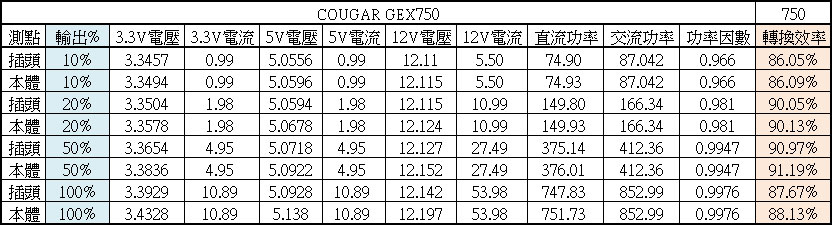

▼COUGAR GEX 750於20%/50%/100%下效率分別為90.05%/90.97%/87.67%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.04%至0.46%左右的影響

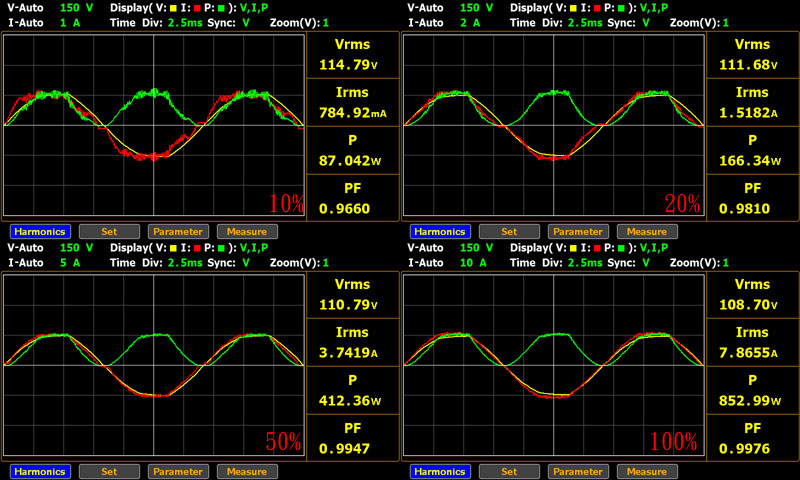

▼80PLUS金牌認證要求輸出50%下功率因數需大於0.9,COUGAR GEX 750於50%輸出下功率因數為0.9947

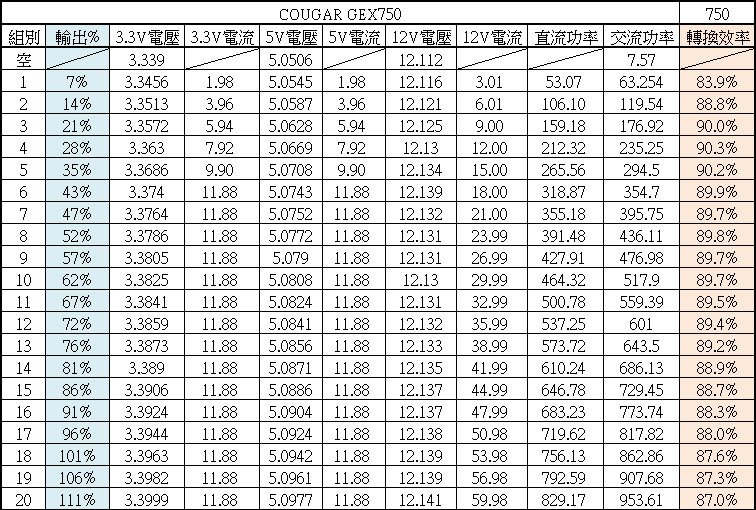

▼進行綜合輸出負載測試,輸出43%時3.3V/5V達到電源供應器標示最大總和功率100W,所以3.3V/5V電流達11.9A以後就不再往上加,3.3V/5V/12V電壓記錄如下表

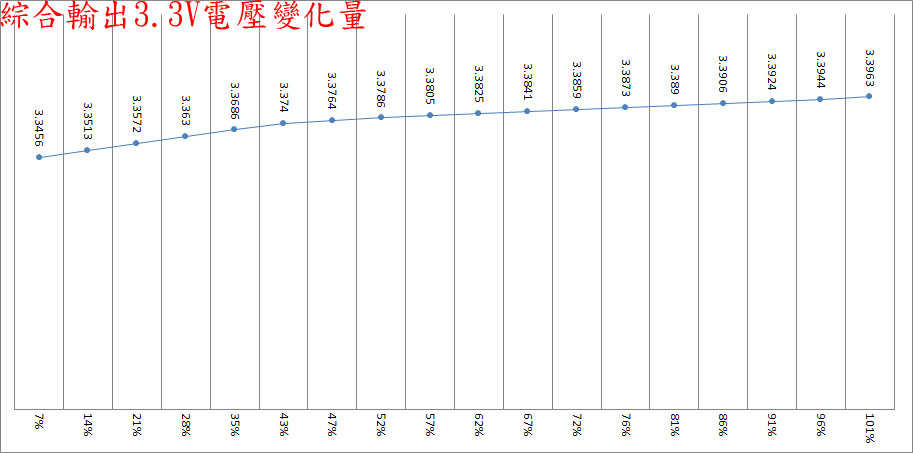

▼綜合輸出7%至101%之間3.3V輸出電壓最高與最低點差異為50.7mV

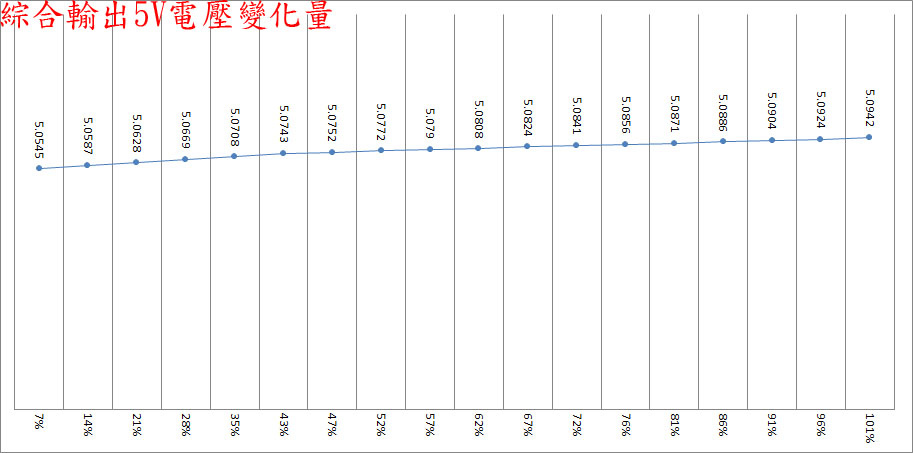

▼綜合輸出7%至101%之間5V輸出電壓最高與最低點差異為39.7mV

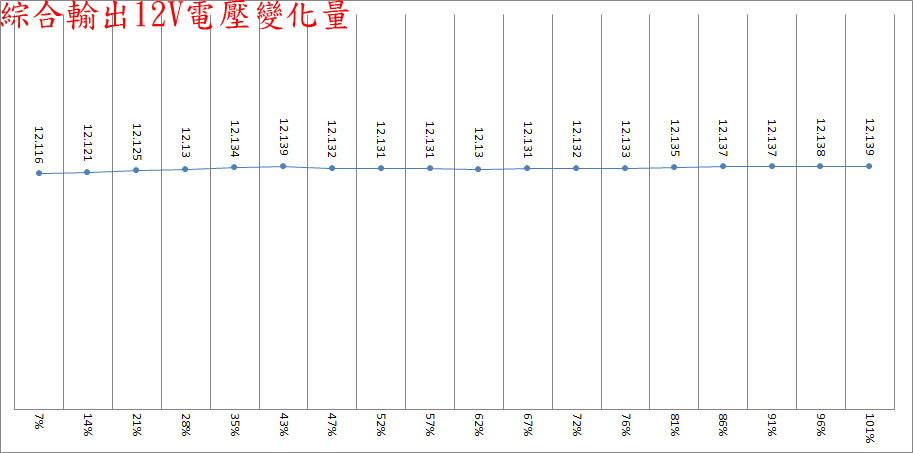

▼綜合輸出7%至101%之間12V輸出電壓最高與最低點差異為23mV

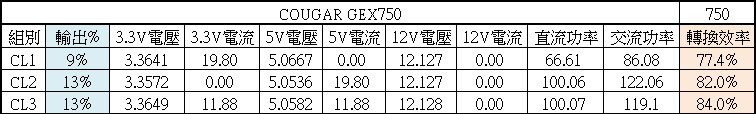

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)


▼綜合輸出測試結束時於101%輸出下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是二次側88.9℃,主變壓器79.5℃,橋式整流71℃,APFC區65.9℃,3.3V/5V DC-DC區60.2℃,一次側53℃

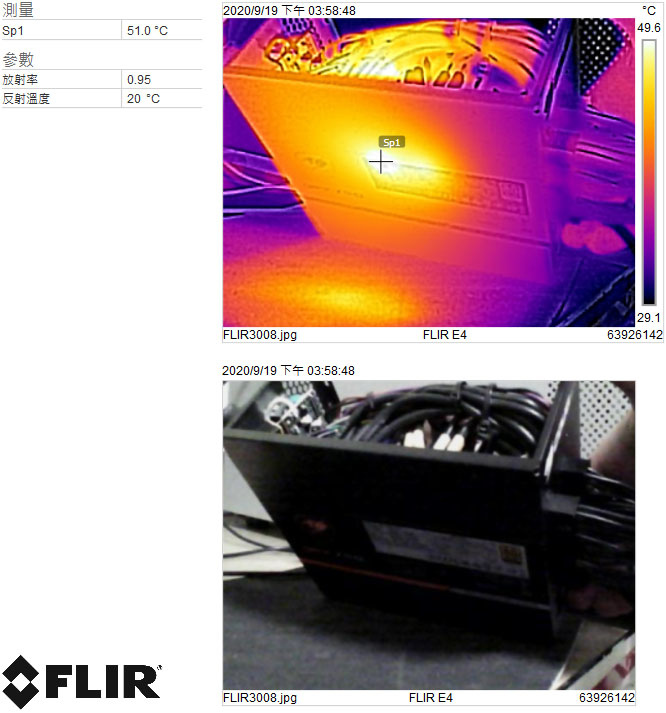

▼綜合輸出測試結束時於101%輸出下電源供應器背面紅外線熱影像圖,溫度較高點為51℃

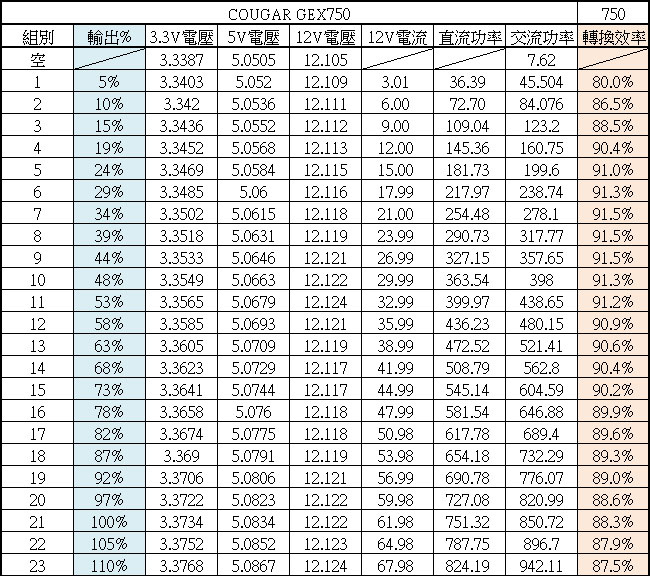

▼進行12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

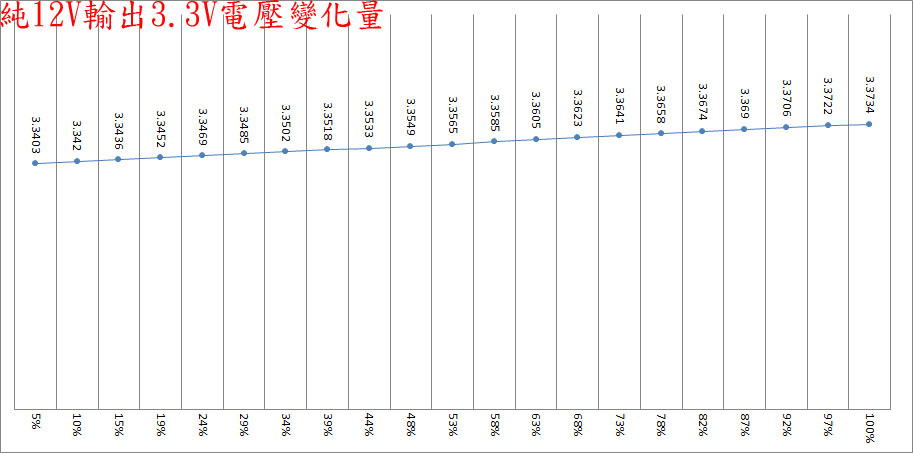

▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為33.1mV

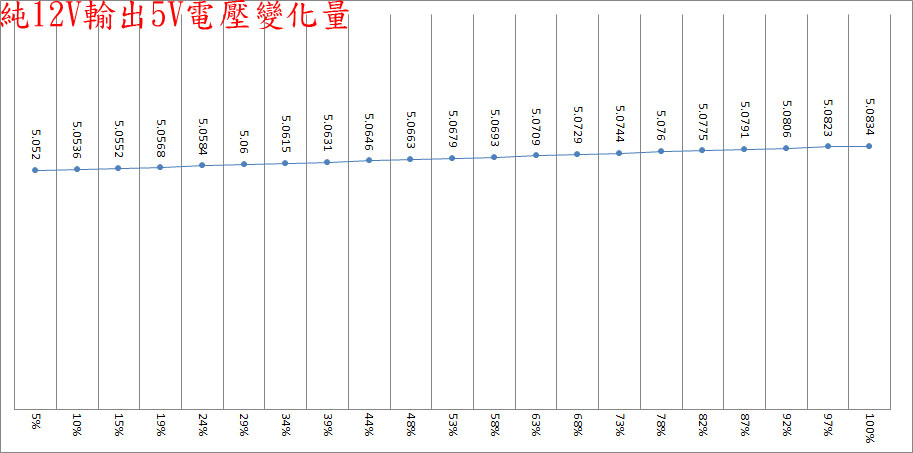

▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為31.4mV

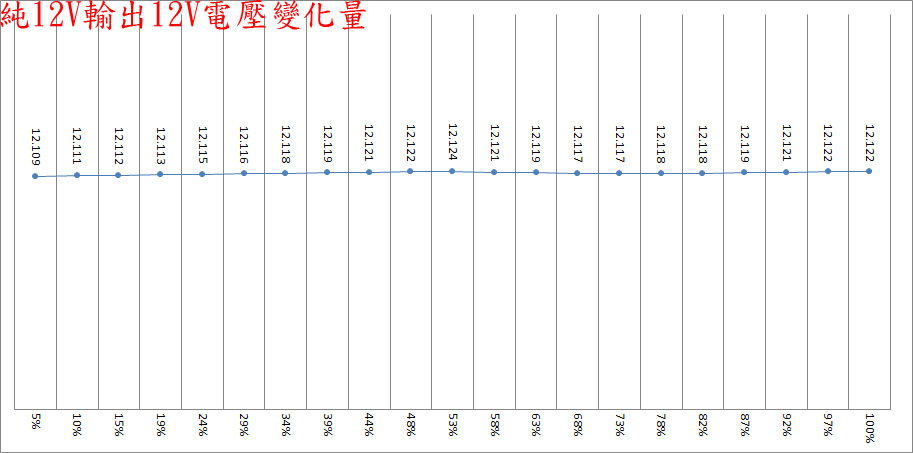

▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為15mV

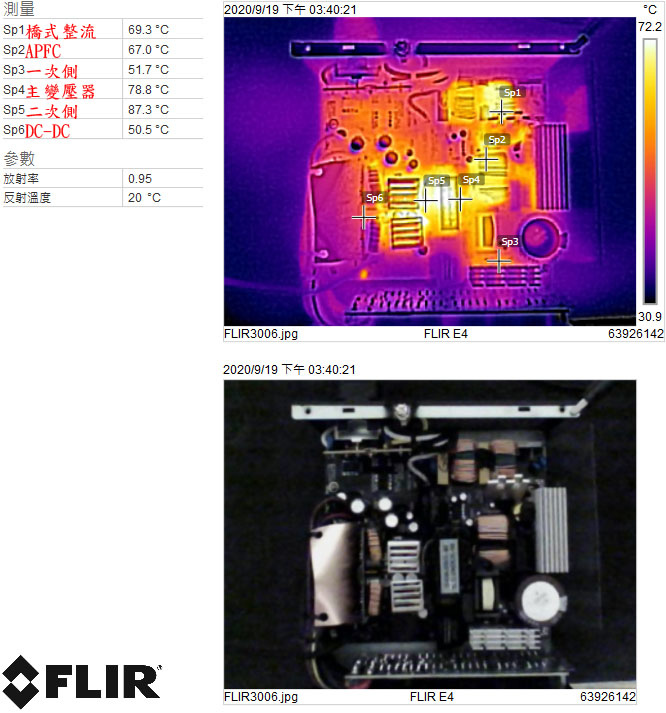

▼純12V輸出測試結束時於100%輸出下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是二次側87.3℃,主變壓器78.8℃,橋式整流69.3℃,APFC區67℃,一次側51.7℃,3.3V/5V DC-DC區50.5℃

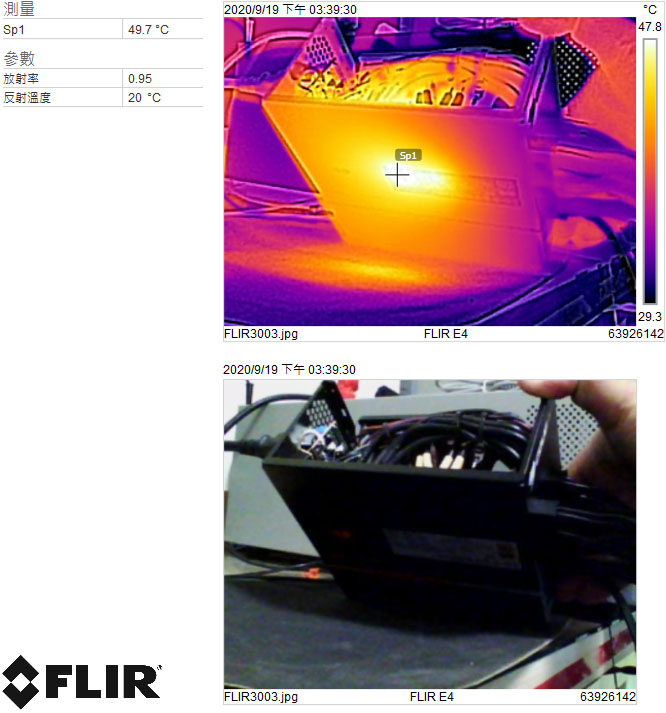

▼純12V輸出測試結束時於100%輸出下電源供應器背面紅外線熱影像圖,溫度較高點為49.7℃

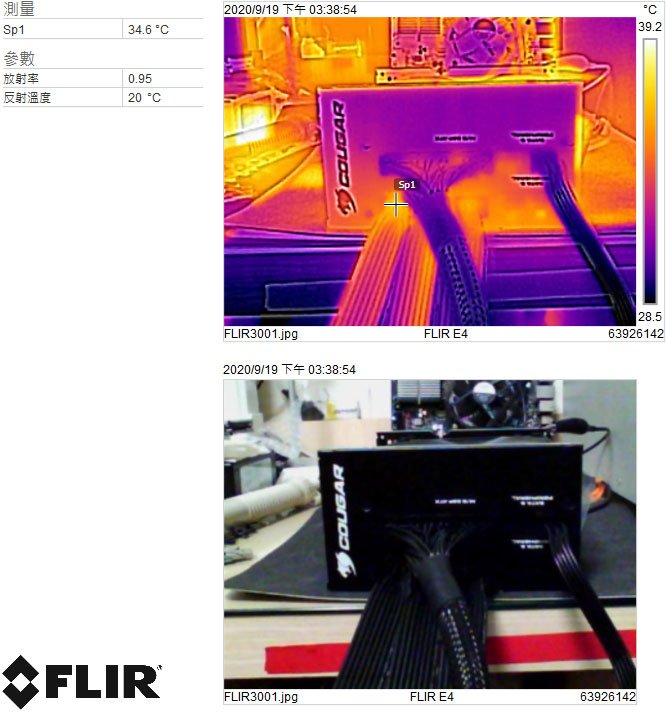

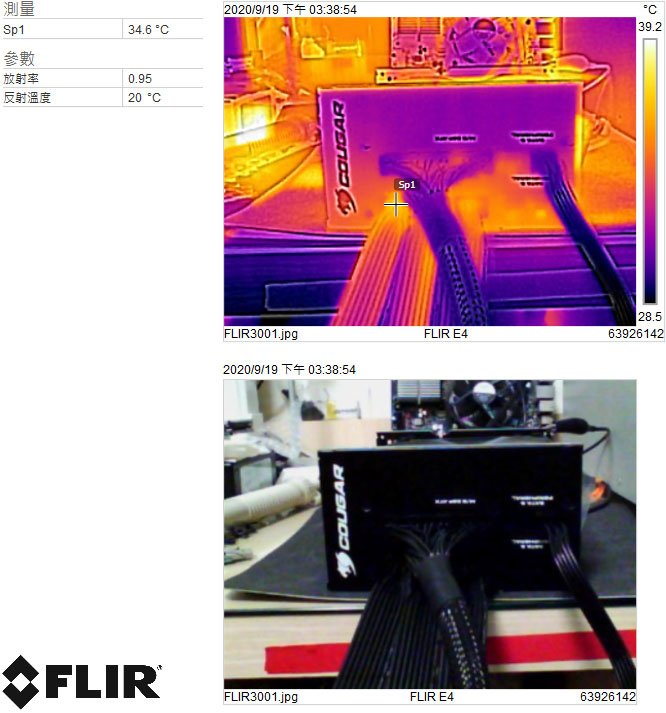

▼純12V輸出測試結束時於100%輸出下電源供應器模組化插座紅外線熱影像圖,溫度較高點為34.6℃

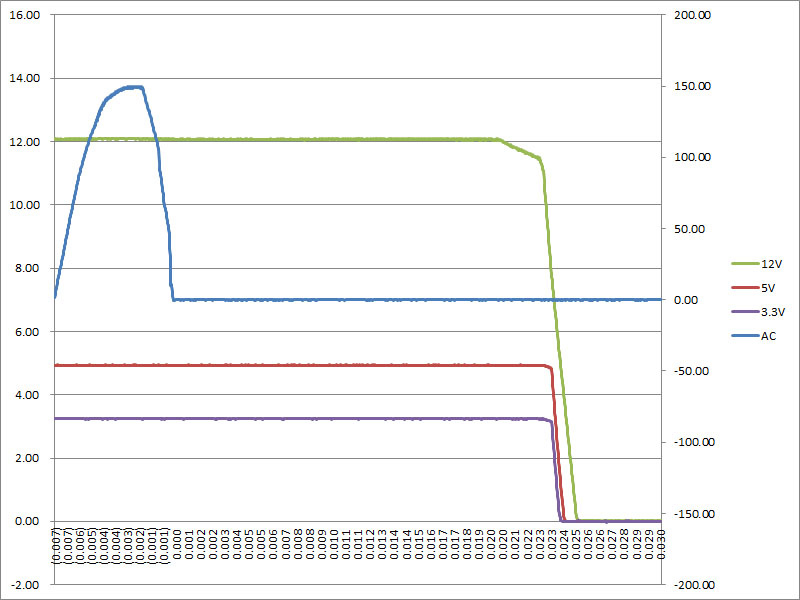

▼3.3V/12A、5V/12A、12V/54A滿載輸出下Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於20ms開始壓降,22ms至驟降轉折點,通過Intel制定Hold-up time需高於16ms的要求

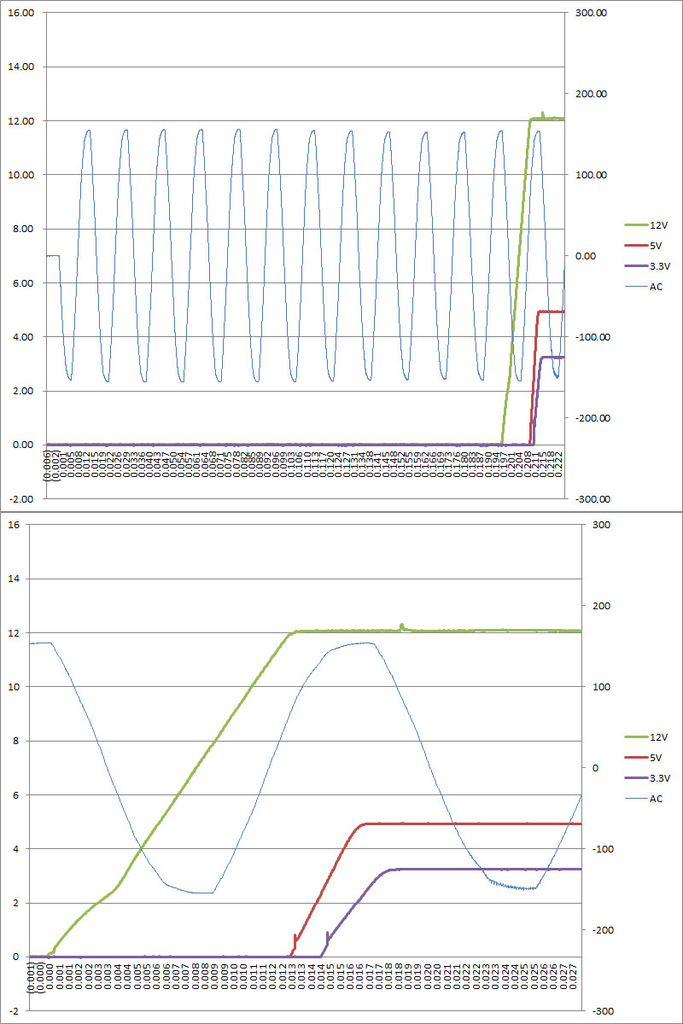

▼從接通AC電源輸入到3.3V/12A、5V/12A、12V/54A滿載輸出下Soft-start time時序圖,從交流接通處當成起點(0.000s)時,各路電壓輸出於215ms時呈現穩定,12V上升時間為13ms


以下波形圖,CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

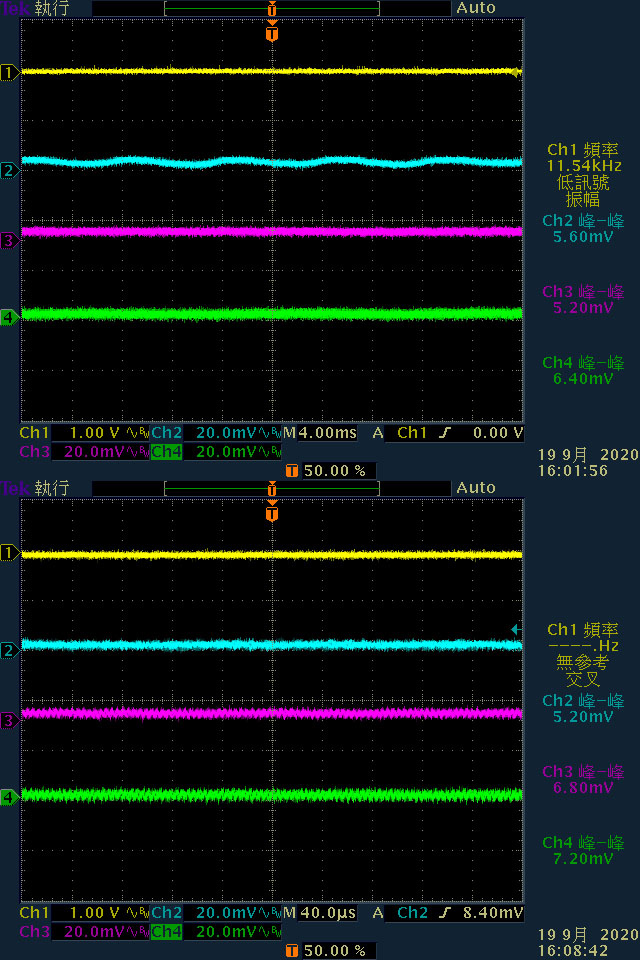

▼當輸出無負載時,各路輸出無明顯漣波

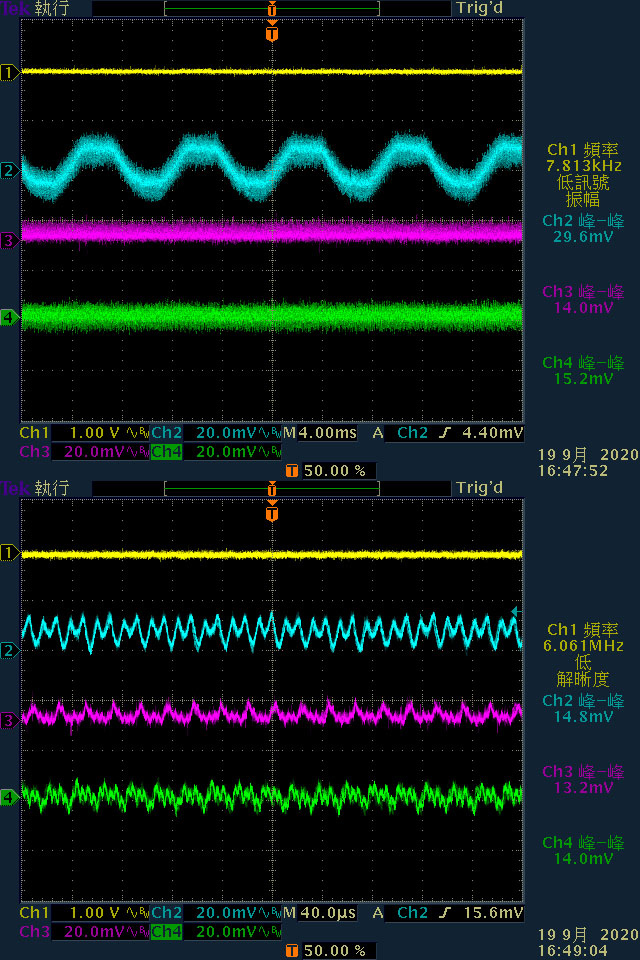

▼於3.3V/12A、5V/12A、12V/54A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為29.6mV/14mV/15.2mV,高頻漣波分別為14.8mV/13.2mV/14mV

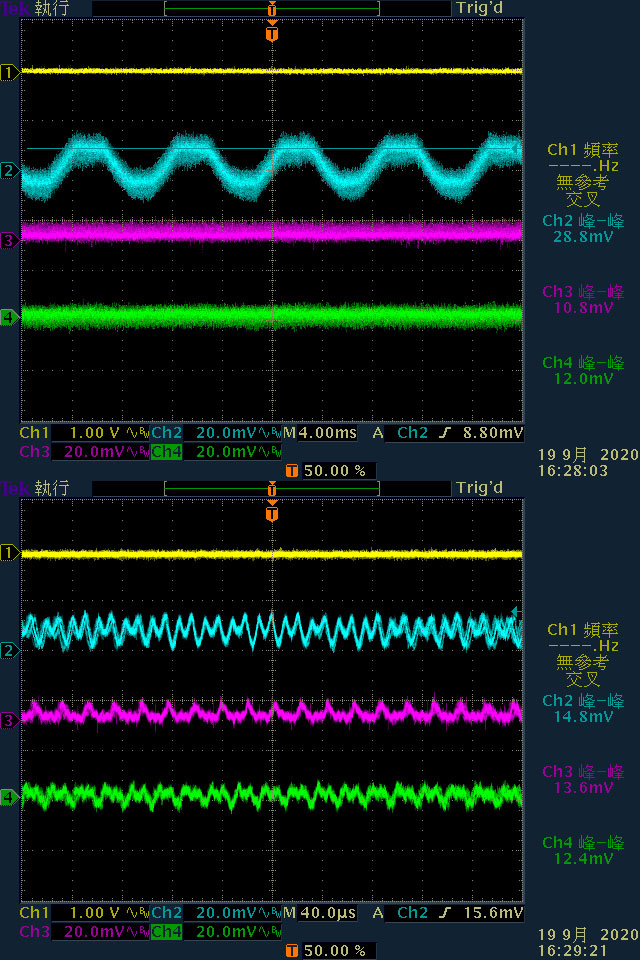

▼於12V/62A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為28.8mV/10.8mV/12mV,高頻漣波分別為14.8mV/13.6mV/12.4mV

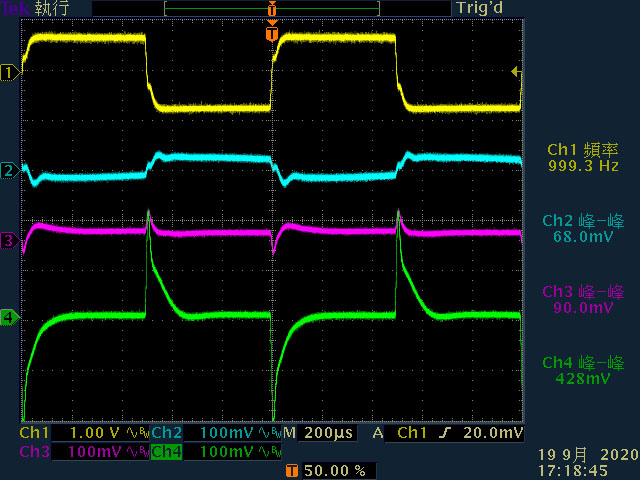

▼3.3V啟動動態負載,最大變動幅度428mV,同時造成5V產生90mV、12V產生68mV的變動,3.3V電壓變動高峰處維持時間在200微秒左右

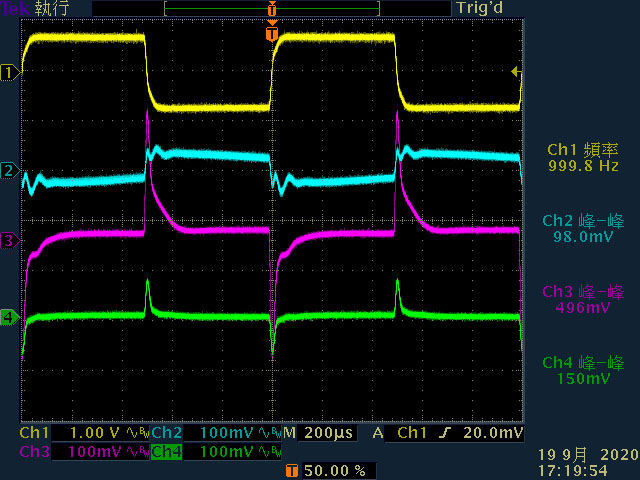

▼5V啟動動態負載,最大變動幅度為496mV,同時造成3.3V產生150mV、12V產生98mV的變動,5V電壓變動高峰處維持時間在200微秒左右

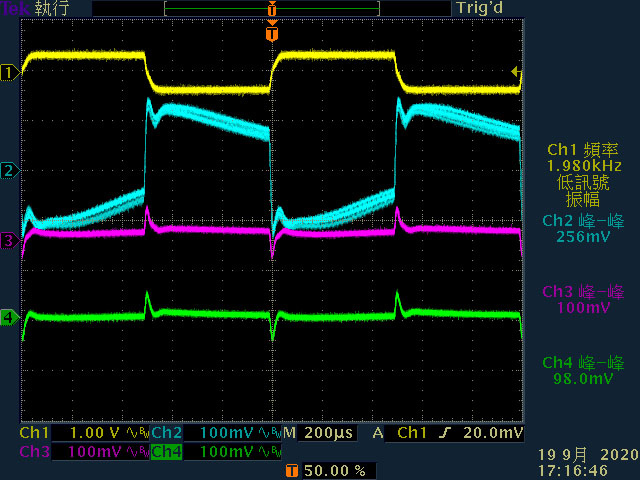

▼12V啟動動態負載,最大變動幅度為256mV,同時造成3.3V產生98mV、5V產生100mV的變動

本體及內部結構心得小結:
◆全模組化設計,搭配全黑帶狀線材(ATX24P除外),CPU供電提供8P及4+4P接頭各一個,提供1個小4P接頭
◆長條狀風扇護網直接沖壓在外殼上
◆交流輸入插座/總開關後方焊點安裝電路板,保險絲/交流線磁芯均包覆套管,電路板上突波吸收器沒有包覆套管
◆主電路板與模組化輸出插座板採用線路連接,GND/12V/3.3V/5V線路使用12AWG規格,兩端焊點處包覆套管
◆電路板背面焊點整體做工良好,部分大電流線路有敷錫處理
◆電路板背面二次側同步整流元件及輔助電源電路元件所在位置有加上導熱墊,可將部分熱量傳導至外殼上
◆採用安森美方案APFC,虹冠方案全橋LLC諧振與同步整流輸出12V,並透過DC-DC轉換3.3V/5V
◆APFC功率元件使用無錫新潔能/安森美,一次側功率元件使用冠順微電子,12V同步整流與3.3V/5V DC-DC功率元件使用杰力,僅一次側使用全絕緣封裝MOSFET
◆內部電容部分採用Nichicon/Nippon Chemi-con日系品牌,其他為Elite(金山)與Ltec(輝城)
◆使用的獨立電源管理IC僅具備OVP/UVP/SCP,3.3V/5V的OCP由DC-DC完成,12V的OCP則是採OPP設定

各項測試結果簡單總結:
◆COUGAR GEX 750於20%/50%/100%下效率分別為90.05%/90.97%/87.67%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆COUGAR GEX 750的功率因數修正,滿足80PLUS金牌認證要求的輸出50%下功率因數大於0.9
◆偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆從紅外線熱影像圖來看,二次側有最高的溫度,主變壓器/橋式整流同樣有明顯溫度,因有導熱墊將二次側MOSFET溫度傳導至背面外殼,所以該處也有溫度較高點出現
◆全負載輸出時,切斷AC輸入模擬電力中斷,20ms後12V開始壓降,22ms至驟降轉折點,通過Intel制定Hold-up time需高於16ms的要求
◆電源接通到各輸出全負載狀態下,3.3V/5V/12V電壓達到穩定的時間在215ms,12V上升時間為13ms
◆輸出漣波測試,電源供應器於空載下各路輸出無明顯漣波;於3.3V/12A、5V/12A、12V/54A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為29.6mV/14mV/15.2mV;於12V/62A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為28.8mV/10.8mV/12mV
◆動態負載測試,3.3V/5V/12V的最大變動幅度分別為428mV/496mV/256mV,3.3V/5V電壓變動高峰處維持時間在200微秒左右

報告完畢,謝謝收看
