Sharkoon SILENT STORM COOL ZERO 850W特色:
●通過80PLUS金牌認證,降低廢熱產生,節省電能消耗及電費支出
●全模組化設計,採用黑色編織網包覆及帶狀模組化線路,安裝便捷,整線輕鬆
●提供2個EPS 4+4P接頭,支援Intel/AMD最新處理器/主機板平台
●單路12V,半橋LLC諧振轉換,搭配12V同步整流及3.3V/5V DC-DC轉換設計,使12V可用功率最大化,改善各輸出電壓交叉調整率
●13.5公分靜音風扇,可切換式Zero RPM及Fan Delay模式,開啟Zero RPM後低負荷/溫度下風扇不運轉,負荷/溫度提高到一定程度後啟動溫控運轉,可在散熱效能與靜音中取得平衡。開啟Fan Delay後電源風扇會在關機後維持運轉50秒,帶走內部餘熱
●提供OCP/OVP/UVP/SCP/OPP/OTP/SIP/NLO保護
●採用全日系電容

Sharkoon SILENT STORM COOL ZERO 850W輸出接頭數量:
ATX20+4P:1個
EPS 4+4P:2個
PCIE 6+2P:4個
SATA:12個
大4P:2個(透過SATA轉接)
小4P:1個(透過SATA轉接)

▼外盒正面,左上有商標、代理商貼紙,右上有Zero RPM/Fan Delay模式切換開關圖,中間有外觀圖,下方有系列名稱、80PLUS金牌認證、輸出功率


▼外盒背面,左側有系列名稱、80PLUS金牌認證、輸出接頭和線組長度配置圖、Zero RPM風扇轉速圖、包裝內容、條碼,右側有特色圖片、品牌及特色的英文/德文簡介、輸入/輸出規格表、安規認證


▼外盒上/下側面有外觀圖、商標、系列名稱、80PLUS金牌認證


▼外盒左/右側面有系列名稱、80PLUS金牌認證、多國語言特色簡介、外觀圖、商標

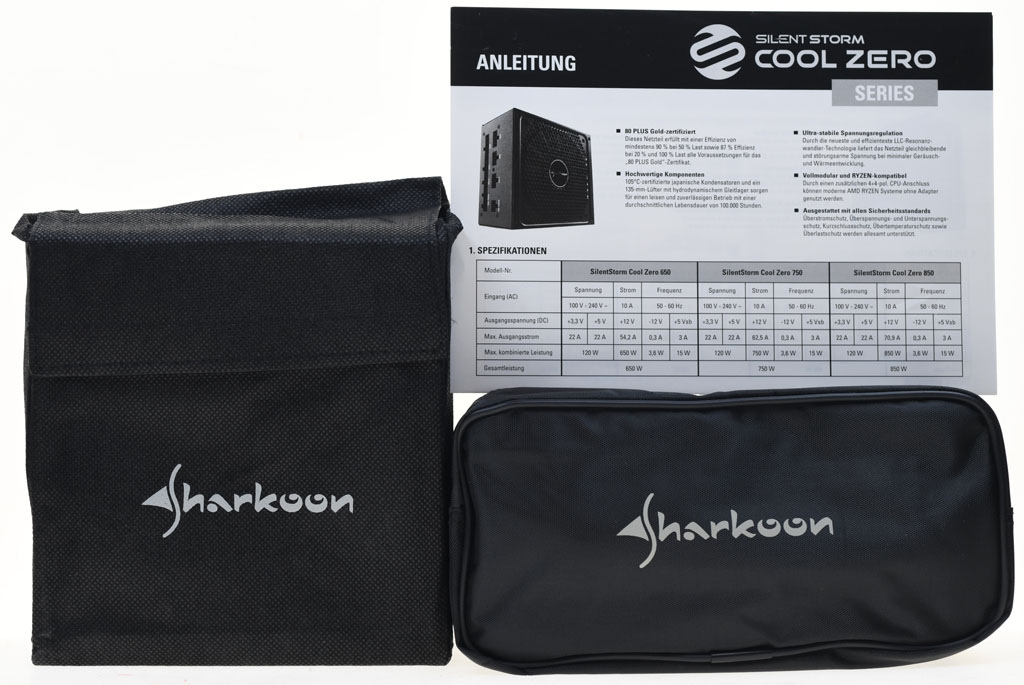

▼包裝內容,黑色配件收納包及包住電源本體的黑色不織布套都有印上商標,隨附使用說明書


▼本體尺寸為160x150x86mm

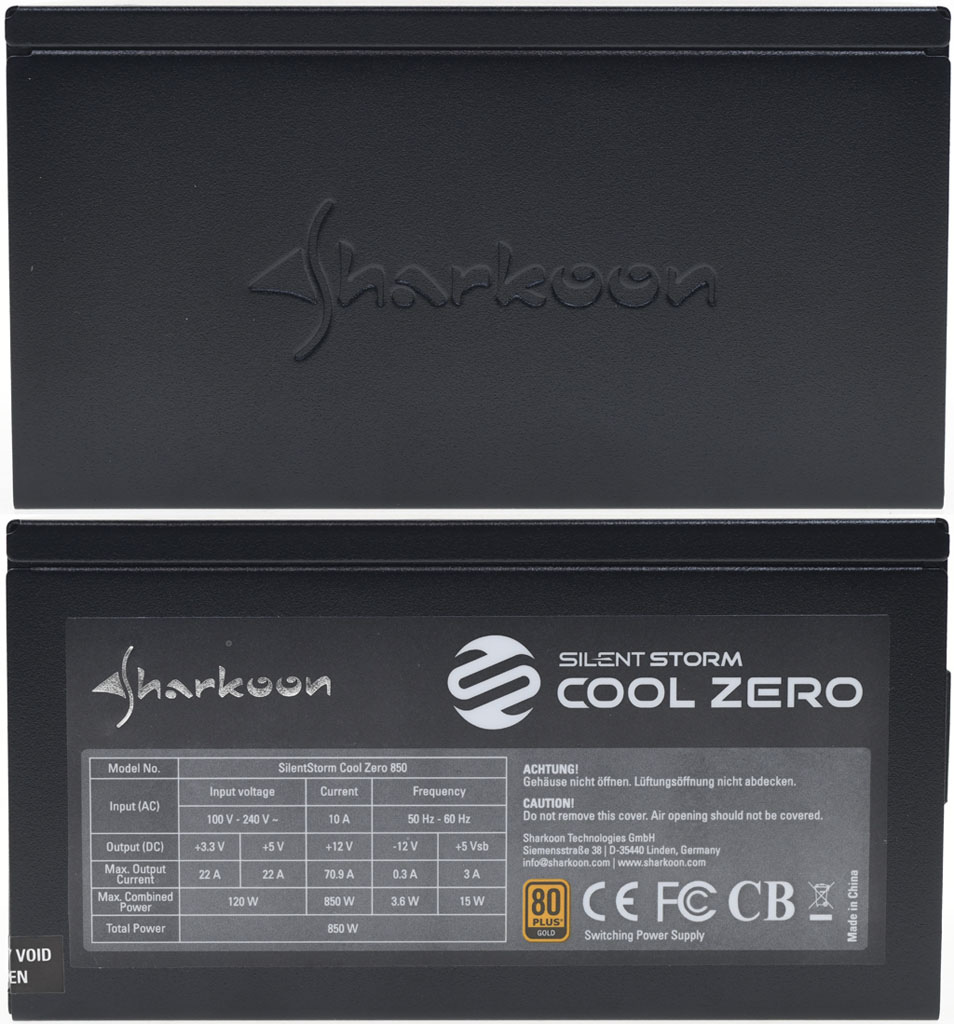

▼本體其中一側面有商標壓印,另一側面的標籤有商標、產品系列、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、80PLUS金牌認證、安規認證、產地

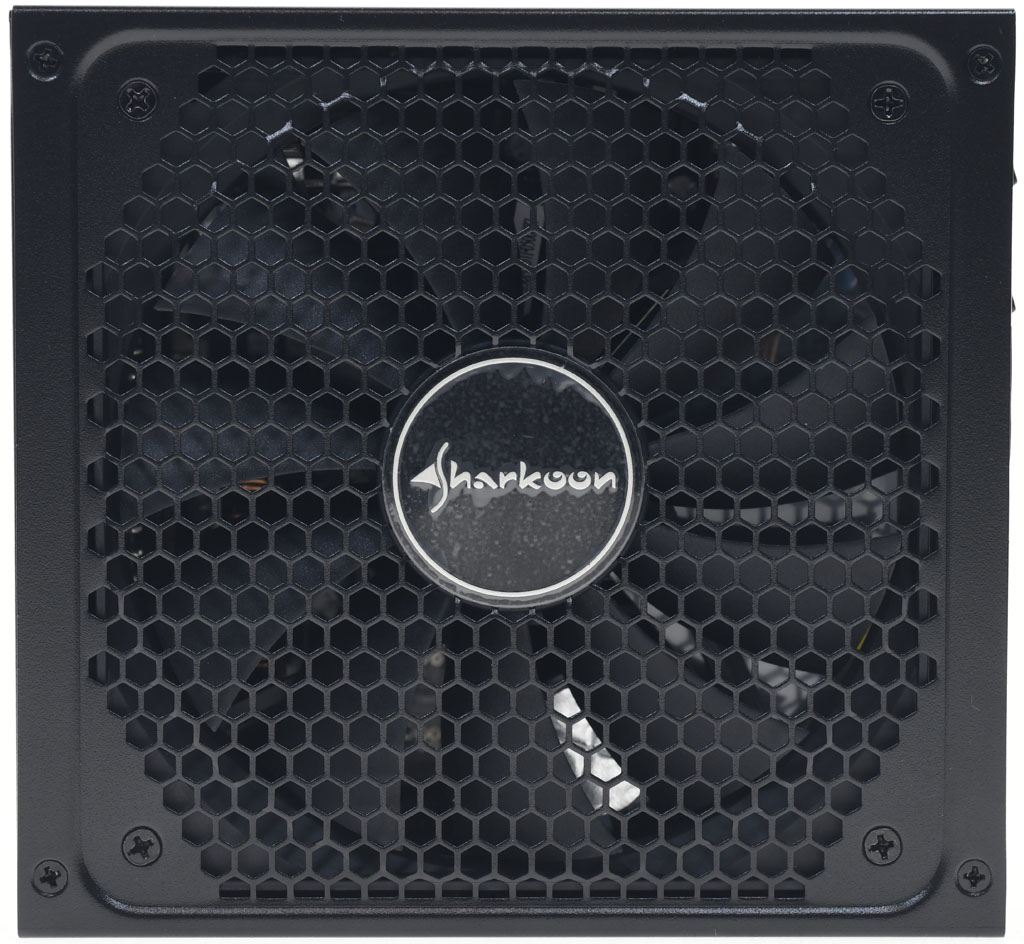

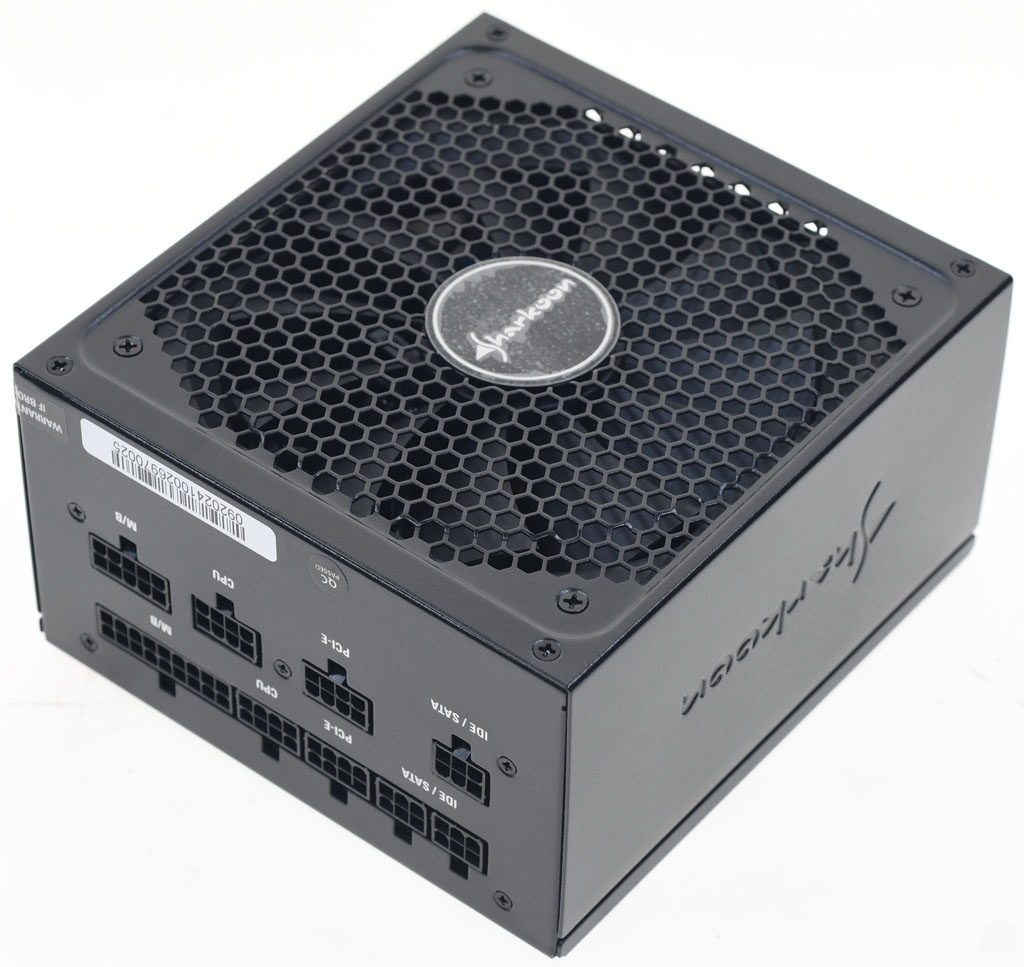

▼沖壓加工進氣護網中央貼上圓形商標銘牌

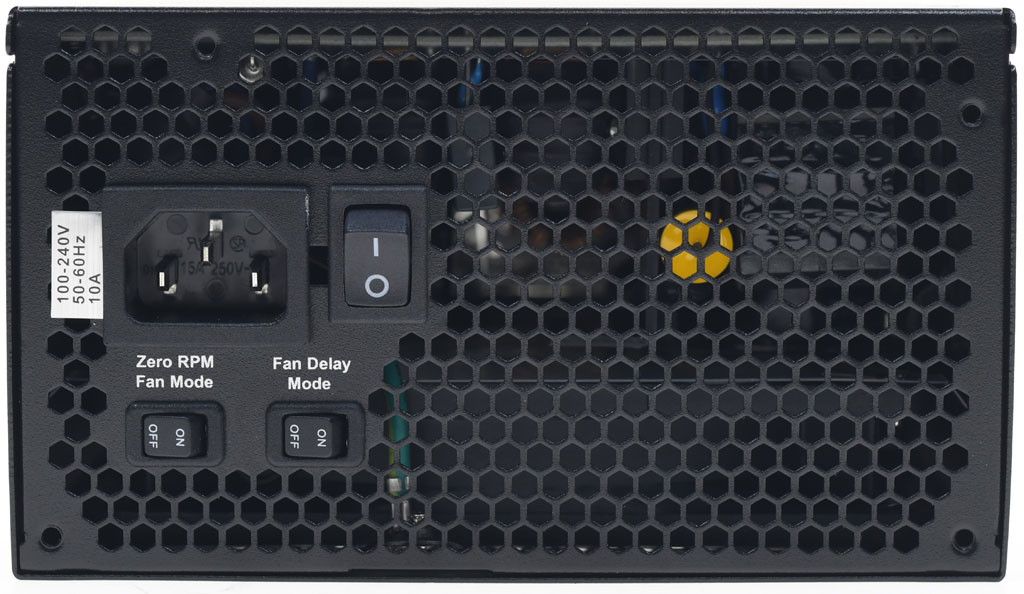

▼出風口設有交流輸入插座、電源總開關及風扇Zero RPM/Fan Delay模式開關,交流輸入插座旁有輸入電壓/頻率/電流貼紙

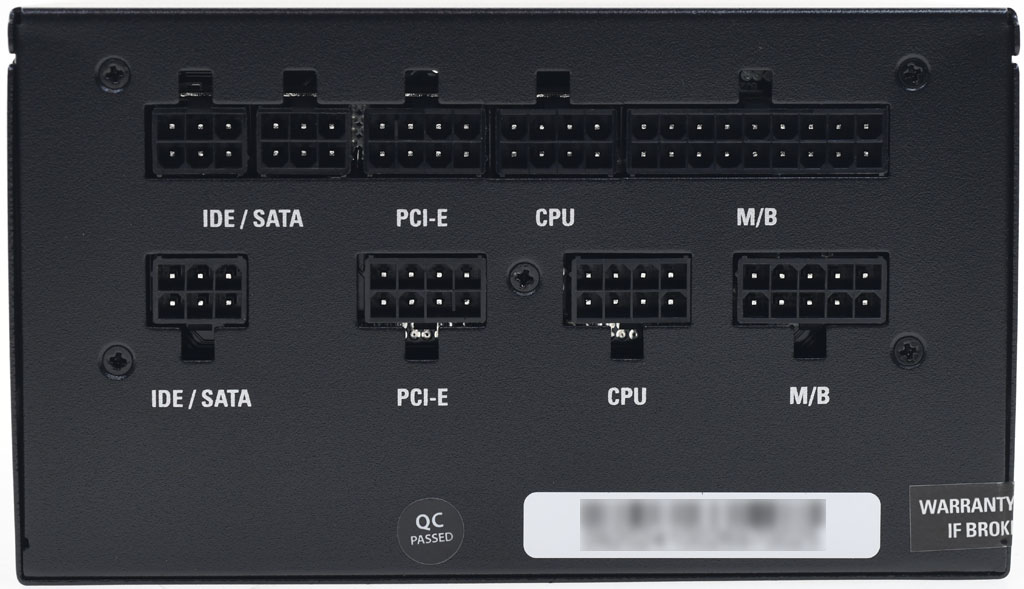

▼模組化線組輸出插座,用白色字體標示連接裝置名稱

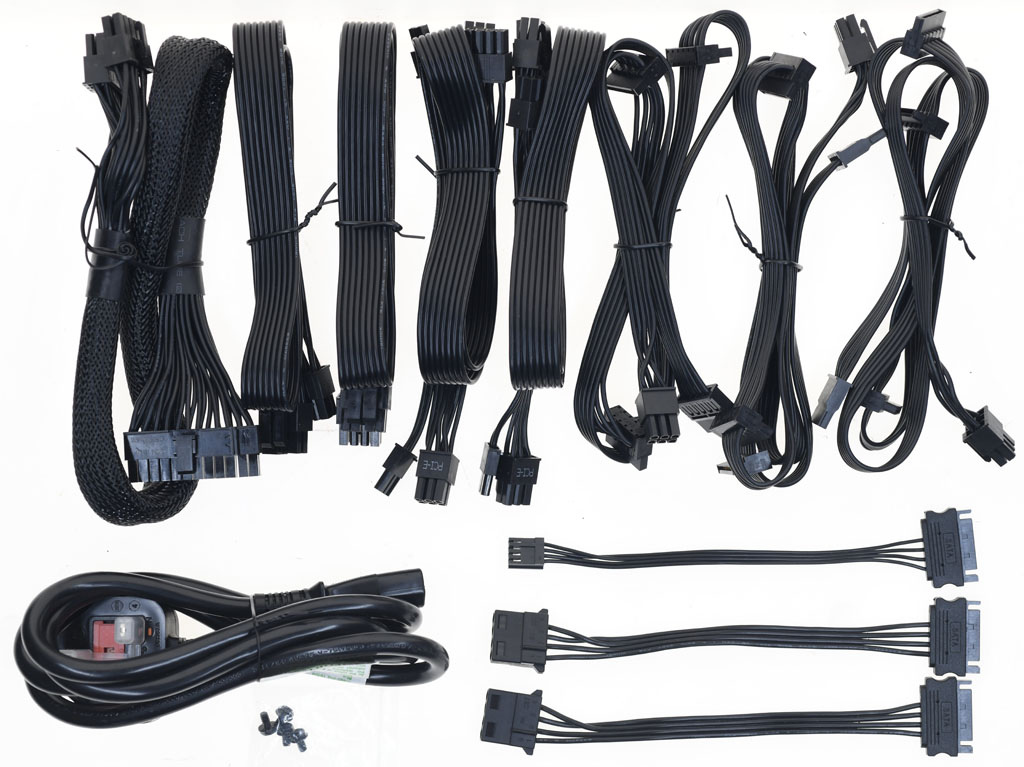

▼黑色配件收納包內含模組化線材、交流電源線(UK規格)、固定螺絲、大/小4P轉接線

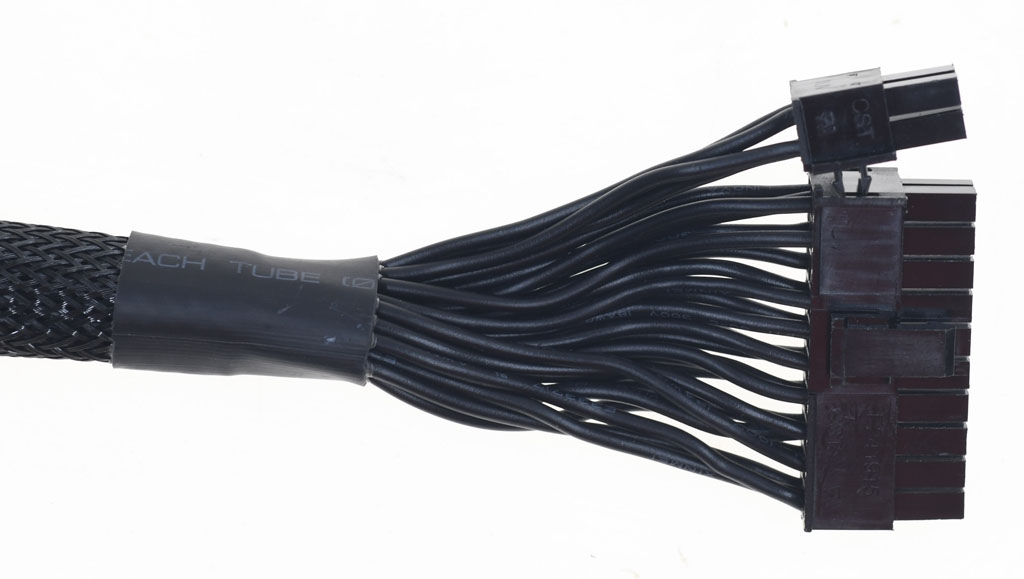

▼一組ATX20+4P黑色編織網包覆模組化線路,長度為54公分,採用18AWG線路

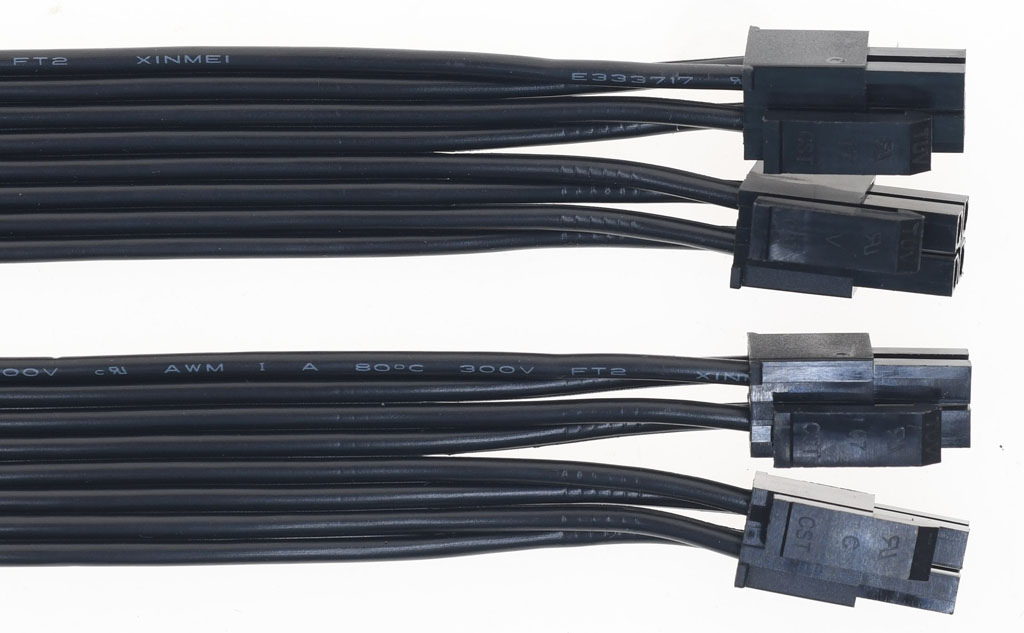

▼兩組處理器電源黑色帶狀模組化線路,每條提供1個EPS 4+4P接頭,長度均為60公分,採用16AWG線路

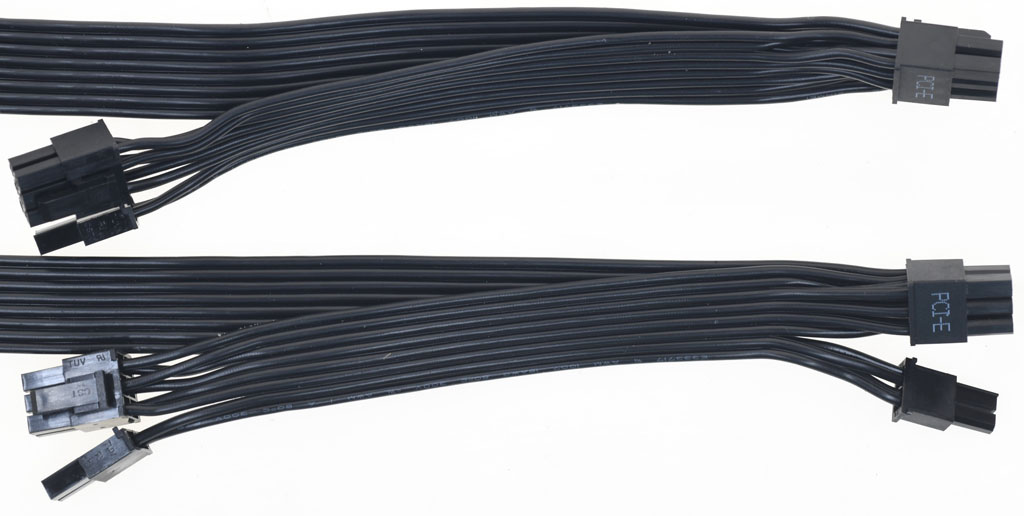

▼兩組顯示卡電源黑色帶狀模組化線路,提供4個PCIE 6+2P接頭,至第一個接頭16AWG線路長度為55公分,接頭間18AWG線路長度為15公分

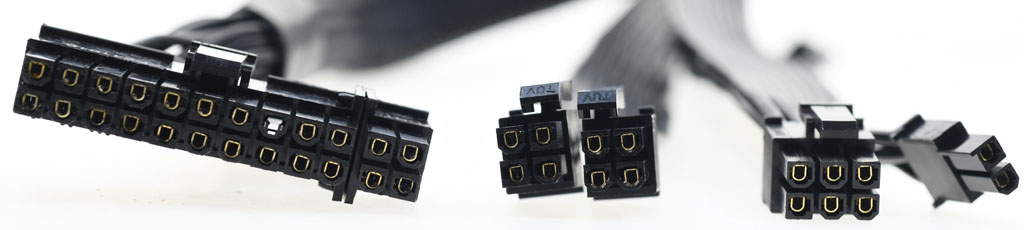

▼ATX20+4P/EPS 4+4P/PCIE 6+2P模組化線組的兩端連接器均採鍍金處理

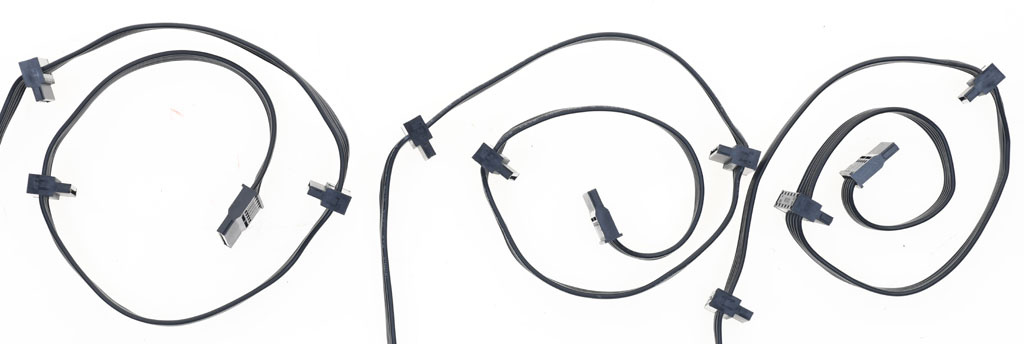

▼三組SATA接頭黑色帶狀模組化線路,提供9個直角SATA接頭及3個直式SATA接頭,至第一個接頭線路長度為54公分,接頭間線路長度為15公分,採用18AWG線路

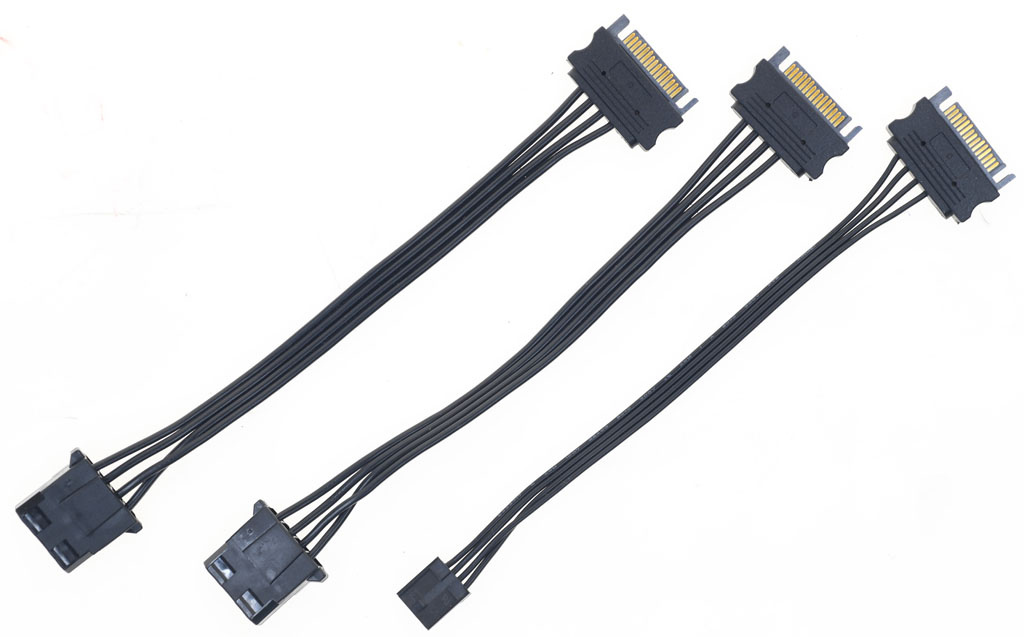

▼大/小4P接頭均由SATA接頭轉接,隨附兩組大4P接頭及一組小4P接頭黑色帶狀轉接線路,長度為15公分,大4P採用18AWG線路,小4P採用22AWG線路

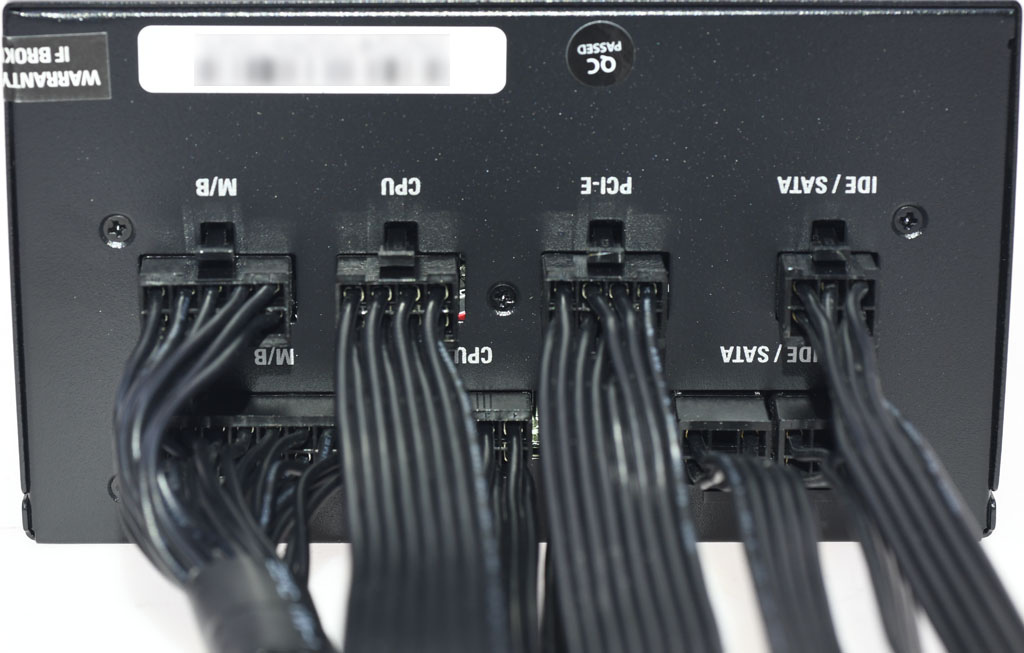

▼將所有模組化線路插上的樣子

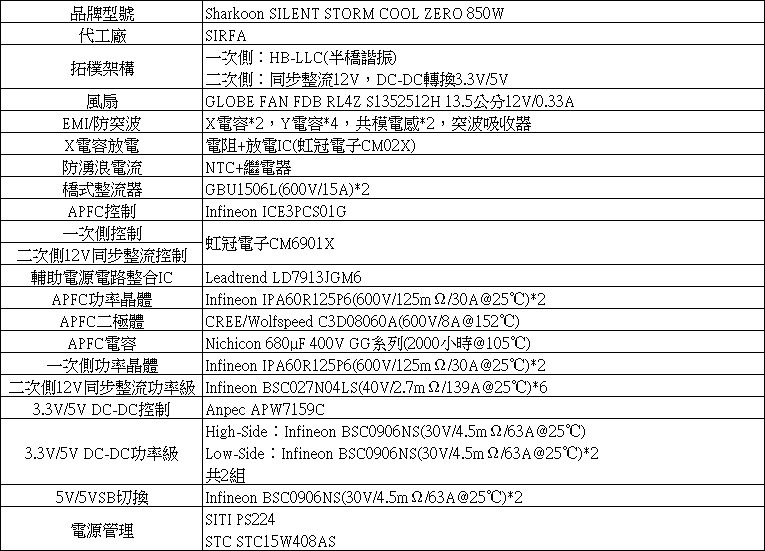

▼Sharkoon SILENT STORM COOL ZERO 850W內部結構及使用元件說明簡表

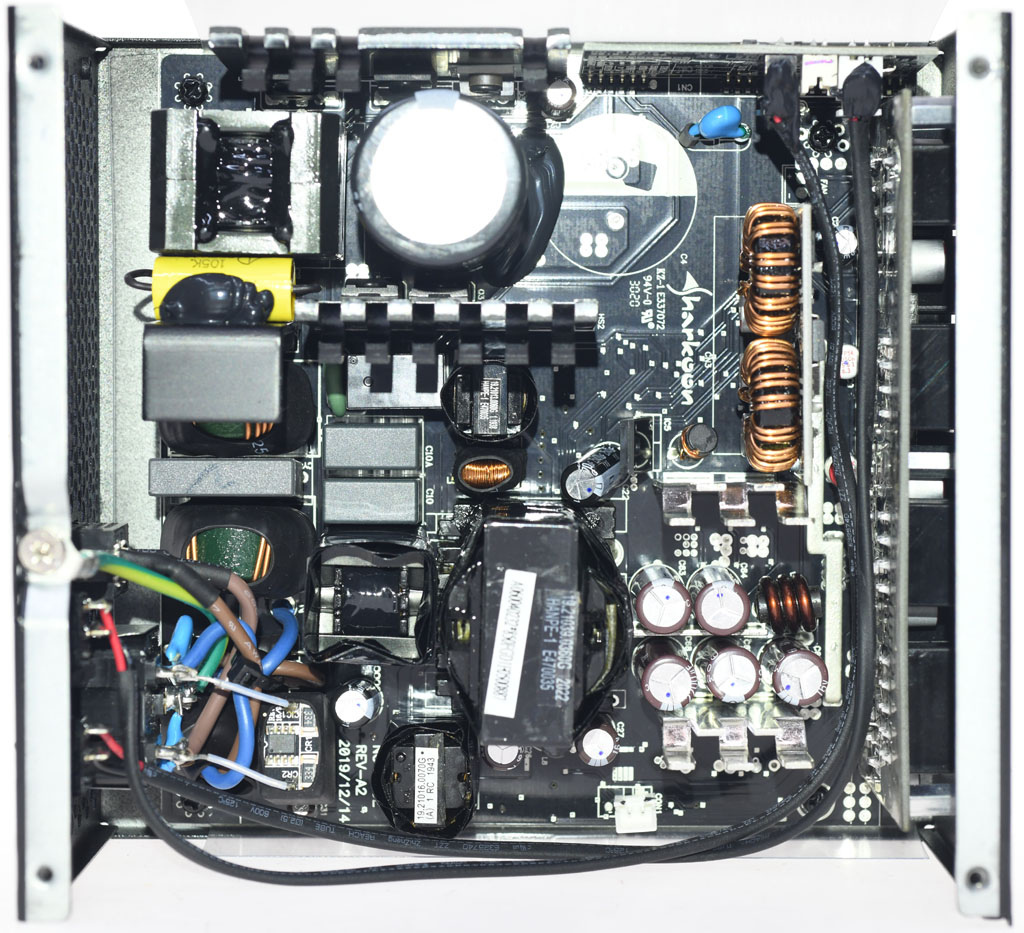

▼Sharkoon SILENT STORM COOL ZERO 850W為SIRFA代工,採用APFC、半橋諧振、二次側12V同步整流,並經由DC-DC轉換3.3V/5V

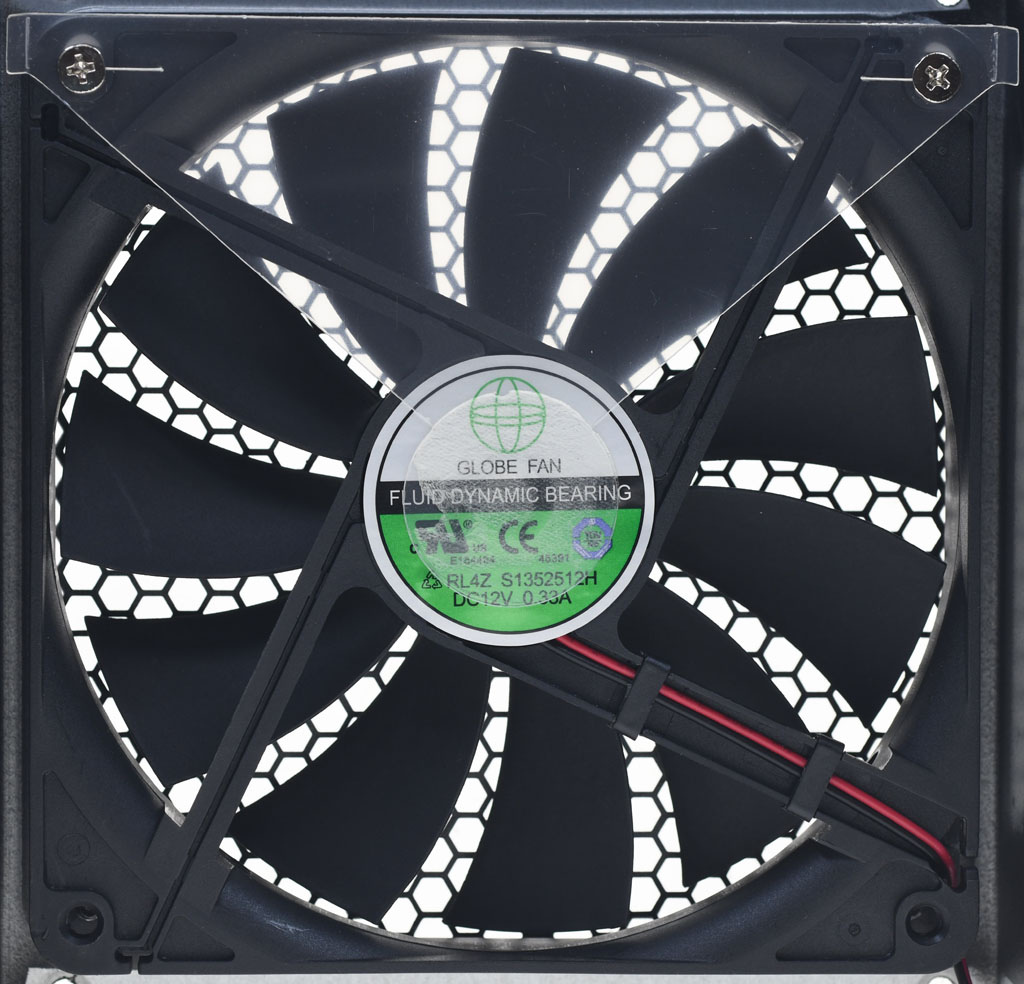

▼使用GLOBE FAN FDB RL4Z S1352512H 13.5公分12V/0.33A二線式風扇,並設置氣流導風片

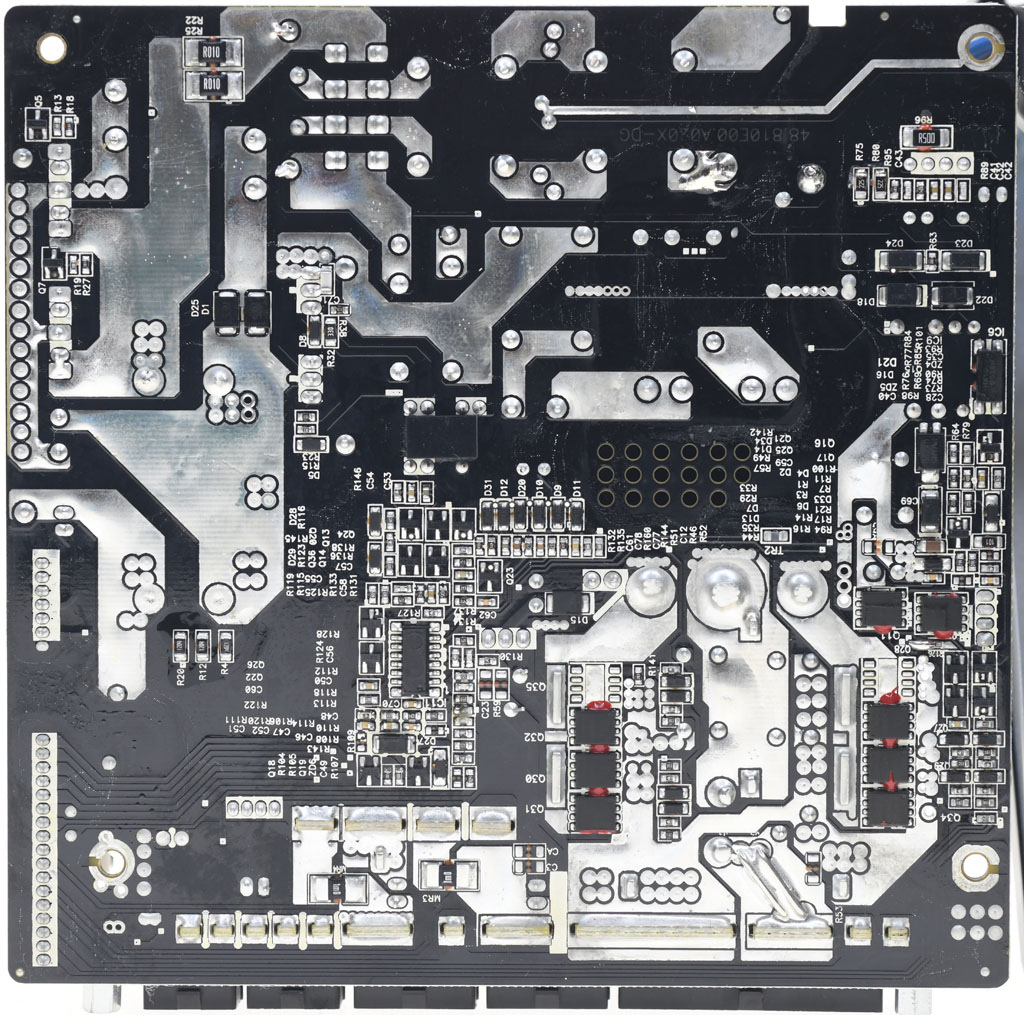

▼電路板背面焊點整體做工良好,大電流區域有額外敷錫處理

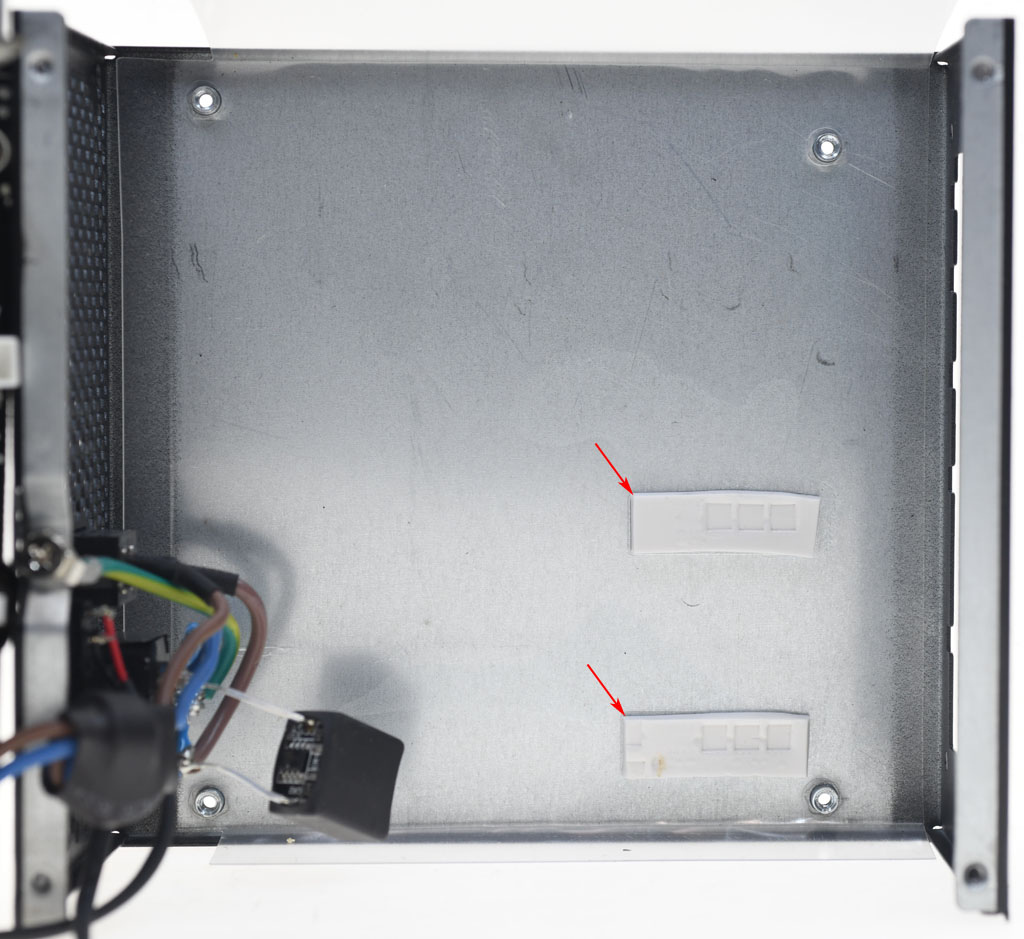

▼透明絕緣片上對應二次側同步整流MOSFET位置處進行開孔,並貼上導熱膠墊(紅色箭頭),使其熱量可以傳導至背面外殼協助散熱

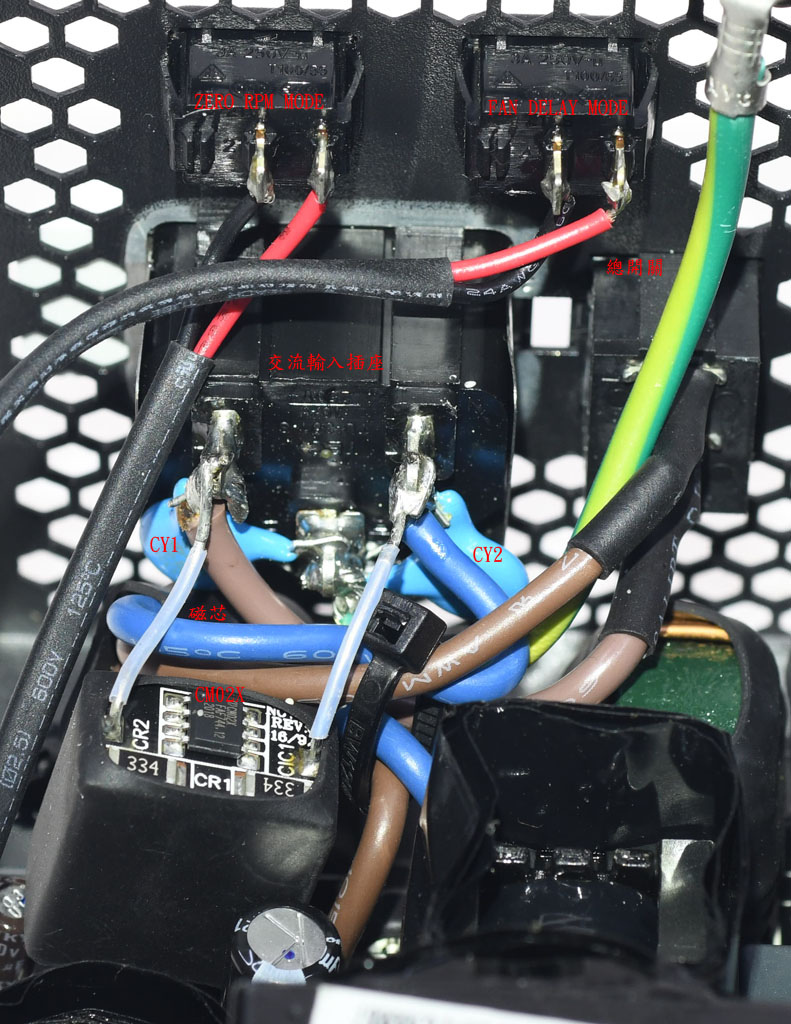

▼交流輸入插座焊點加上1個X電容及2個Y電容。X電容底部的電路板上有虹冠電子CM02X放電IC,X電容及接腳均包覆套管。總開關焊點、接往主電路板L/N線磁芯及風扇模式控制線路有包覆套管,插座及風扇模式開關的焊點未包覆套管

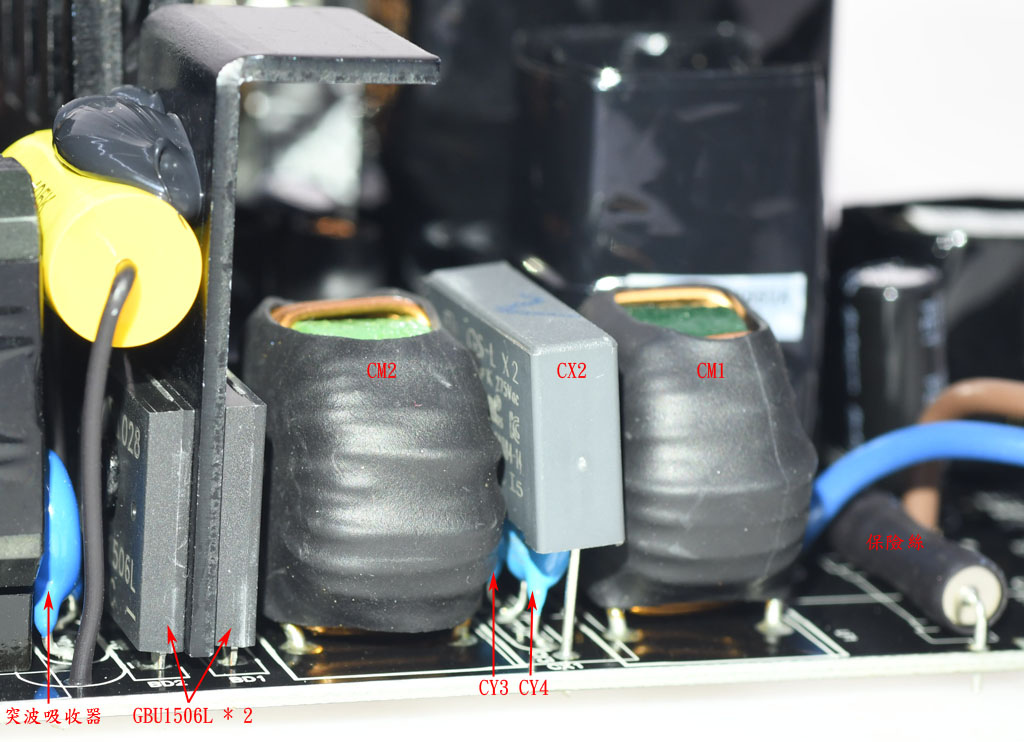

▼交流輸入EMI濾波電路有2個共模電感,1個X電容,2個Y電容(藏在X電容下面),2顆GBU1506L橋式整流器安裝在散熱片上,臥式安裝的保險絲及共模電感外包覆套管,橋式整流左側的藍色突波吸收器沒有包覆套管


▼安裝在散熱片上的APFC功率元件,使用2顆Infineon IPA60R125P6全絕緣封裝MOSFET及1顆CREE/Wolfspeed C3D08060A二極體

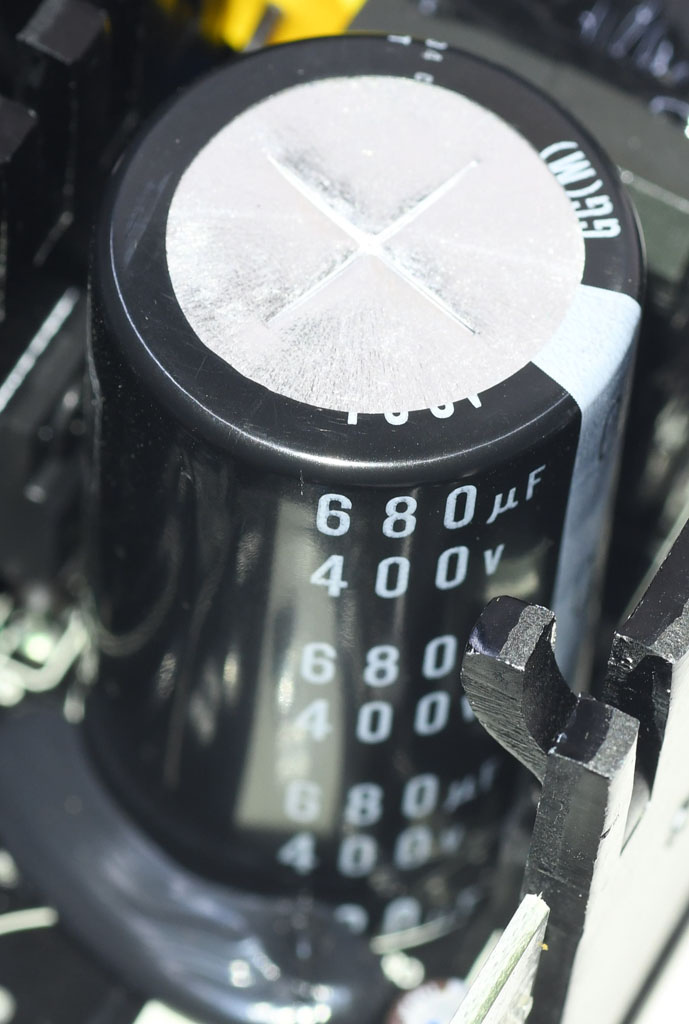

▼APFC電容採用Nichicon 680µF 400V GG系列105℃電解電容

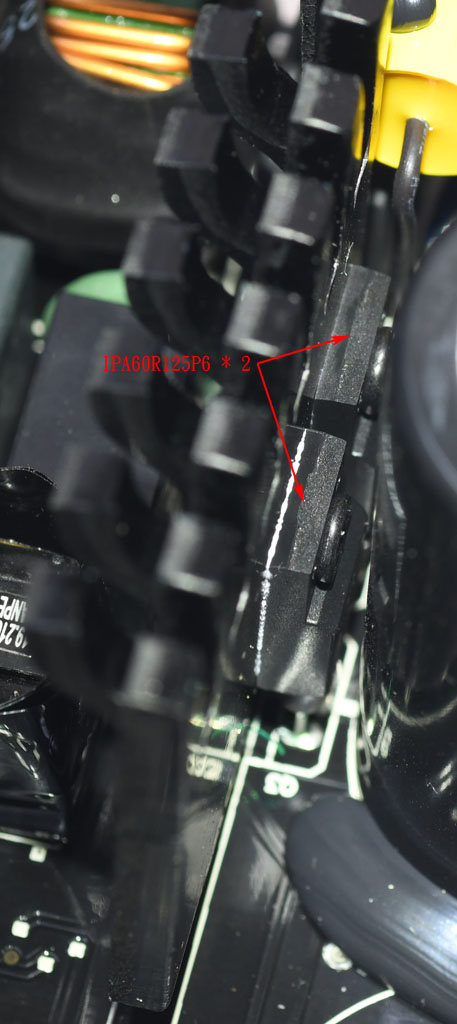

▼安裝在散熱片上的一次側半橋諧振功率元件,使用2顆Infineon IPA60R125P6全絕緣封裝MOSFET

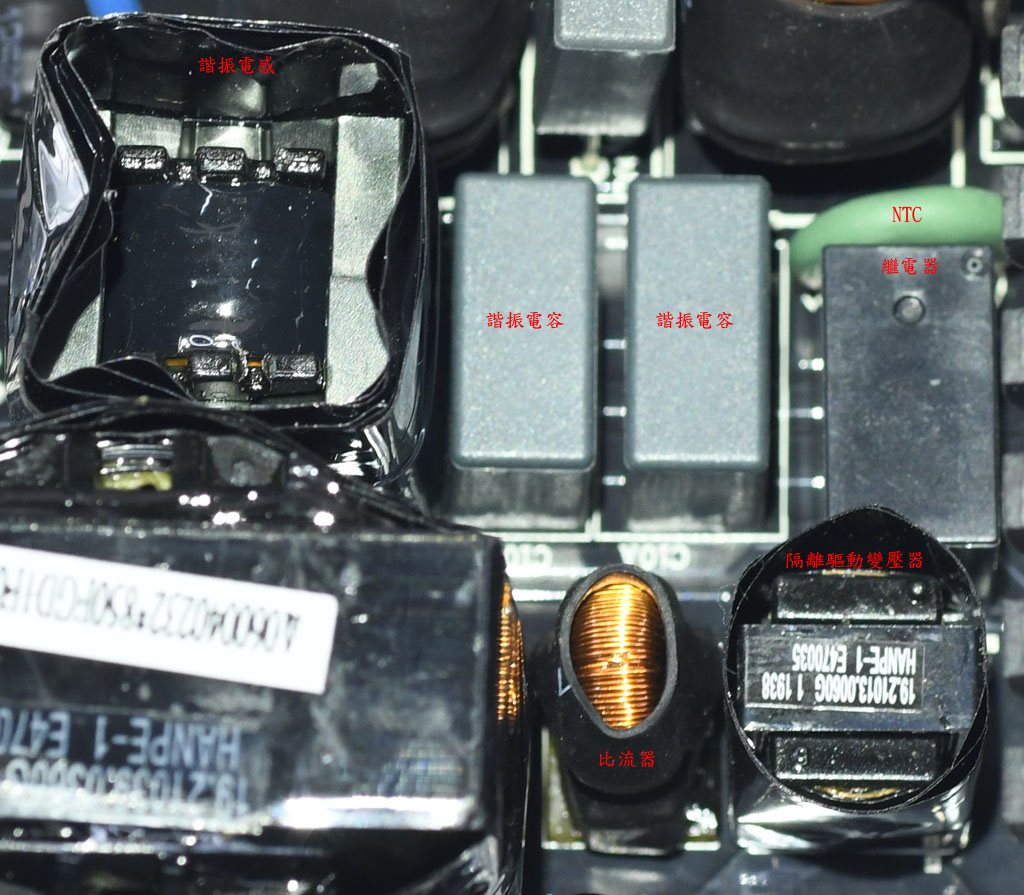

▼1個諧振電感與2個諧振電容組成一次側LLC諧振槽。諧振電容右側有用來抑制輸入湧浪電流的NTC熱敏電阻,啟動後會使用繼電器將NTC短路,避免造成功耗損失。諧振電容下方包覆套管的比流器用於偵測一次側電流。比流器右側有一次側MOSFET隔離驅動變壓器。諧振電感與隔離驅動變壓器均包覆黑色聚酯薄膜膠帶

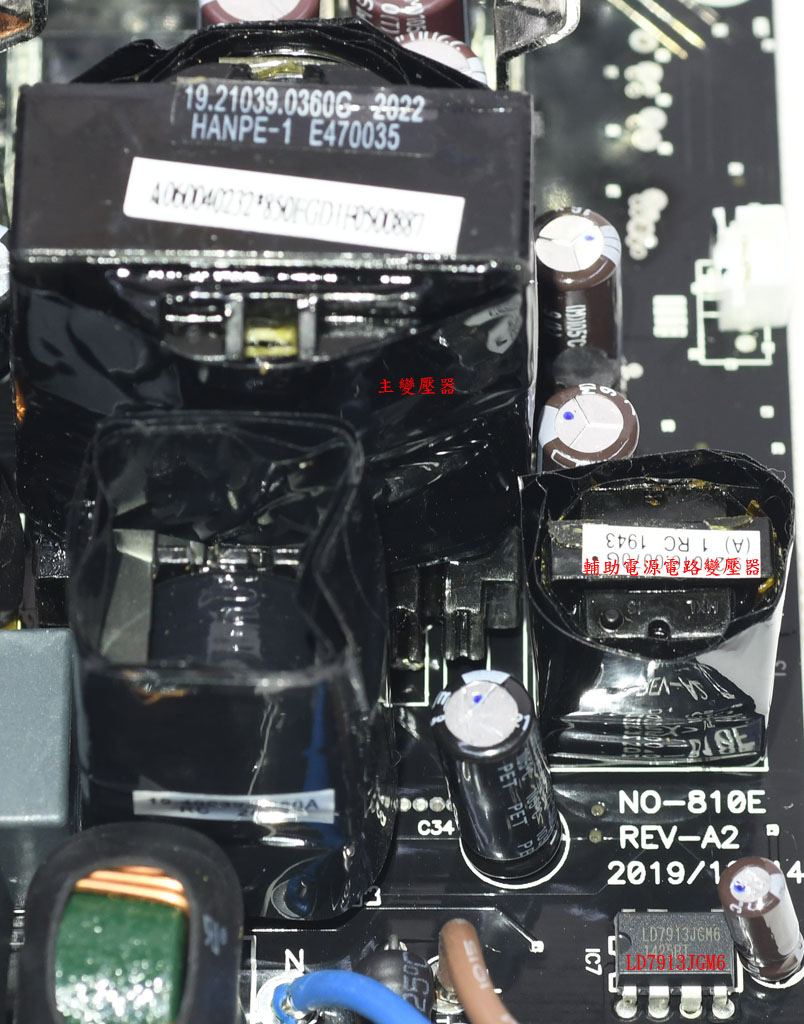

▼輔助電源電路一次側採用Leadtrend通嘉科技LD7913JGM6整合式IC,12V功率級主變壓器與輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶


▼安裝在電路板背面的6顆Infineon BSC027N04LS MOSFET組成全波同步整流電路。右上2顆Infineon BSC0906NS MOSFET用於5V/5VSB切換

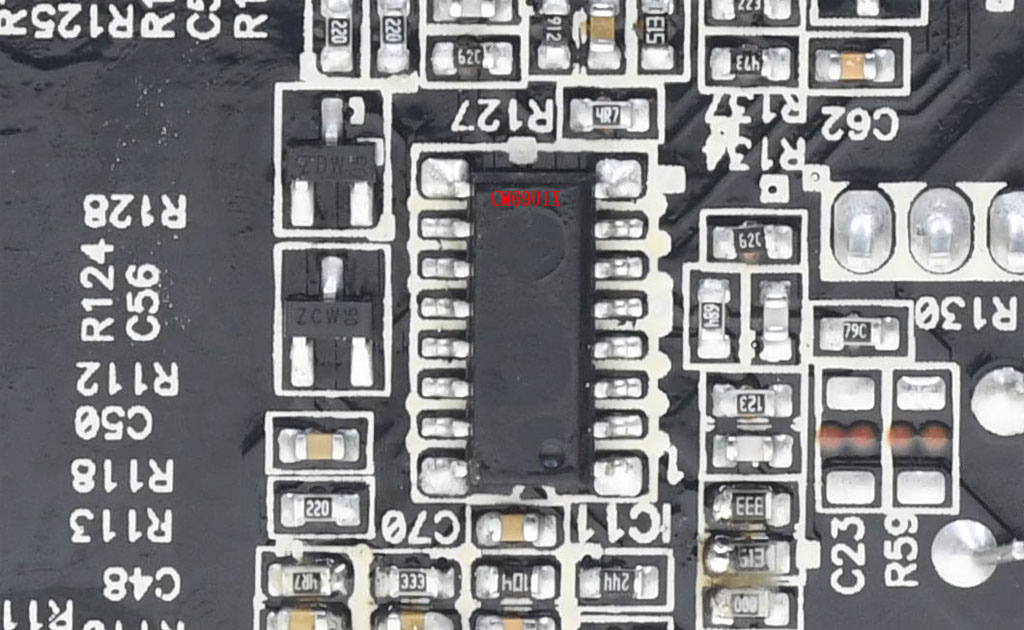

▼安裝在主電路板背面的虹冠電子CM6901X負責控制一次側HB-LLC以及二次側12V同步整流

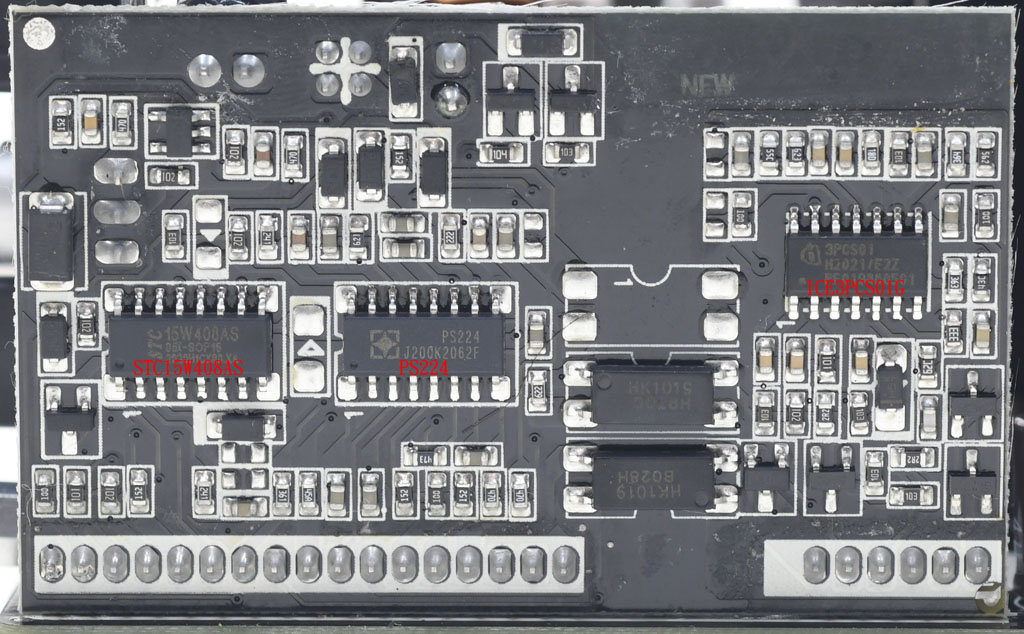

▼電源管理電路與APFC控制電路設置在同一張子板上,中間使用光耦合IC進行隔離信號傳輸。一次側APFC電路控制核心為Infineon ICE3PCS01G,二次側電源管理電路使用SITI PS224電源管理IC,負責監控輸出電壓/電流、接受PS-ON信號控制及產生Power Good信號,最左邊還有一個STC15W408AS微控制器,負責3.3V/5V電壓回授補償控制、低溫/低負荷風扇停轉及關機後風扇延時關閉等控制機制


▼12V濾波用Nippon Chemi-con電解電容及電感,兩側的金屬散熱片可協助發散背面12V同步整流MOSFET的熱量

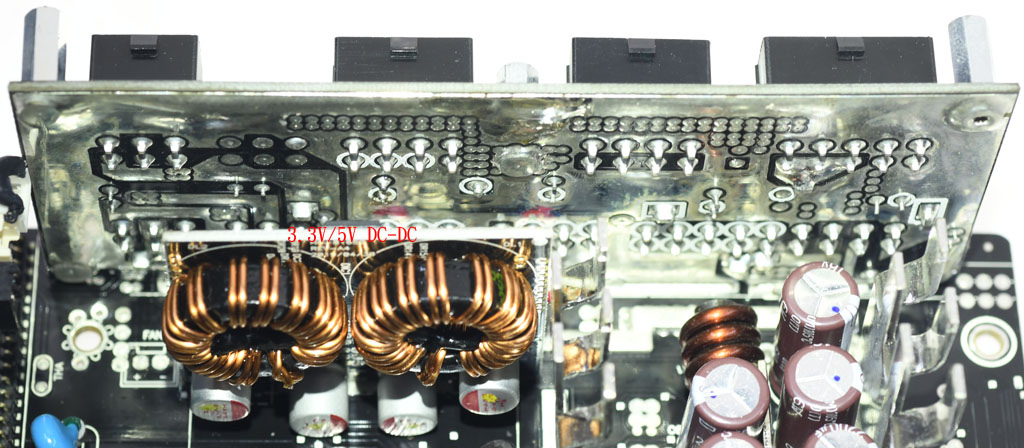

▼3.3V及5V的DC-DC電路子板正面有2個環型電感及4顆固態電容。模組化輸出插座板背面敷錫增加載流能力,沒有加上絕緣隔板

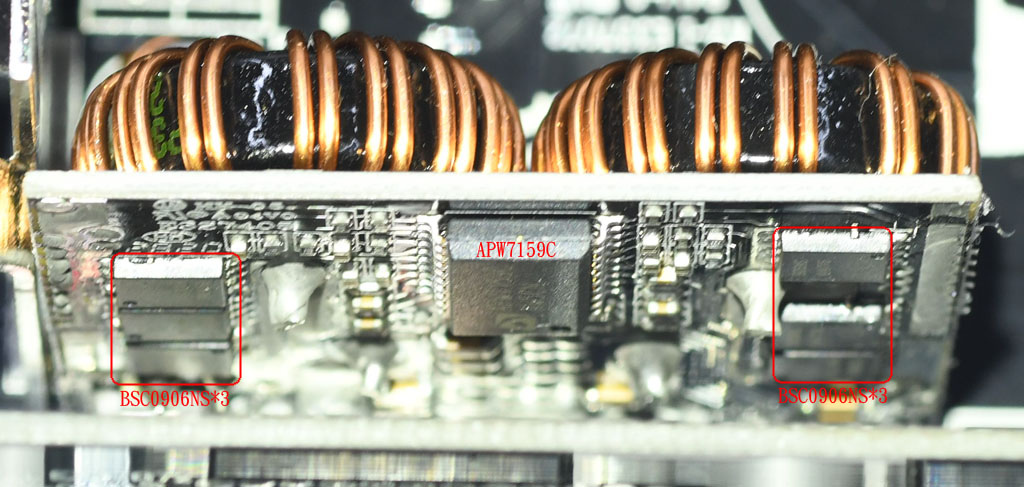

▼DC-DC電路子板背面,中間為Anpec APW7159C雙通道同步降壓控制器,左右兩側各有一組功率級,每組有3顆Infineon BSC0906NS MOSFET,採1HS+2LS配置

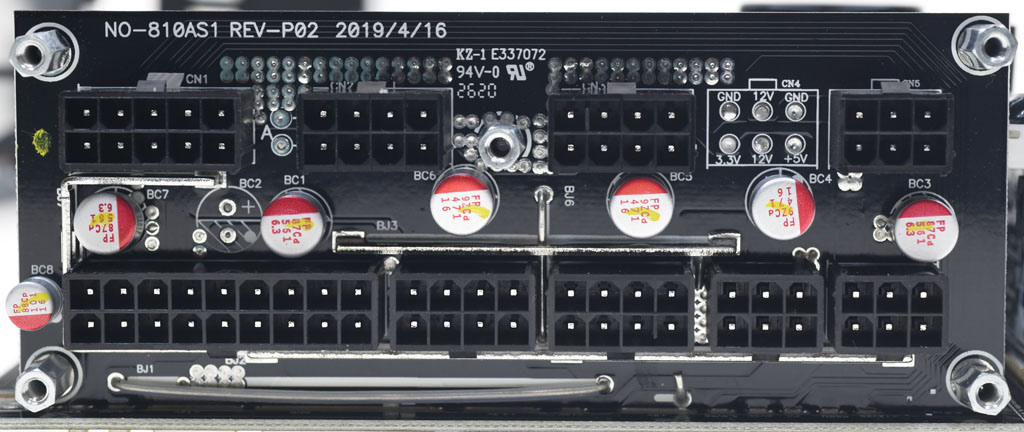

▼模組化輸出插座板透過電路板焊盤連接主電路板,正面安置7顆Nichicon固態電容加強輸出濾波效果

接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

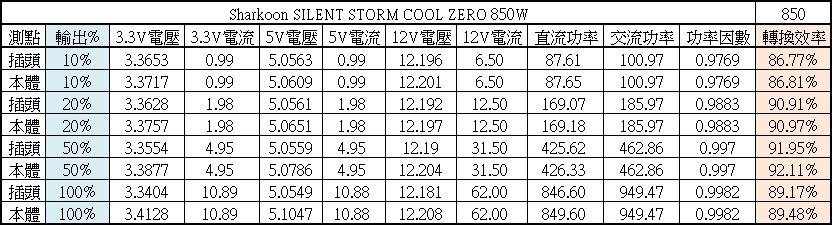

▼Sharkoon SILENT STORM COOL ZERO 850W於20%/50%/100%下效率分別為90.91%/91.95%/89.17%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.04%至0.32%的影響

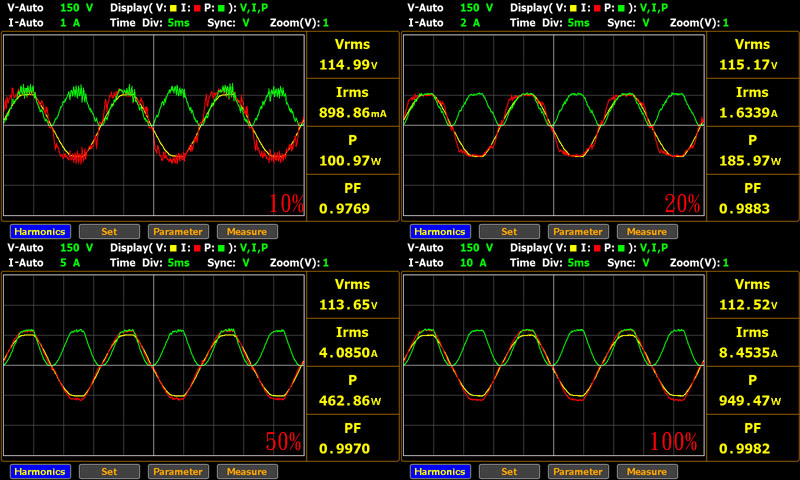

▼Sharkoon SILENT STORM COOL ZERO 850W輸出10%、20%、50%、100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.997,符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

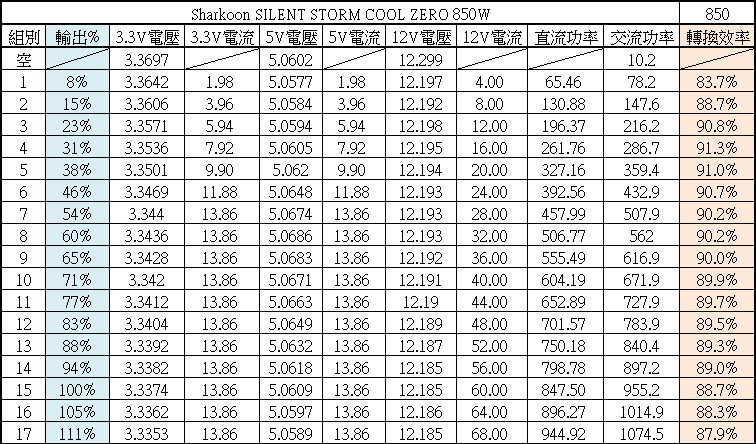

▼綜合輸出負載測試,輸出54%時3.3V/5V電流達14A以後就不再往上加,3.3V/5V/12V電壓記錄如下表

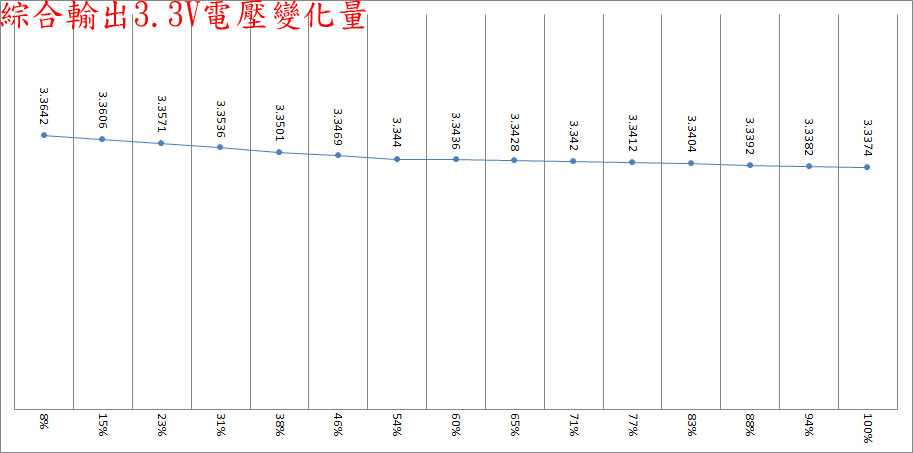

▼綜合輸出8%至100%之間3.3V輸出電壓最高與最低點差異為26.8mV

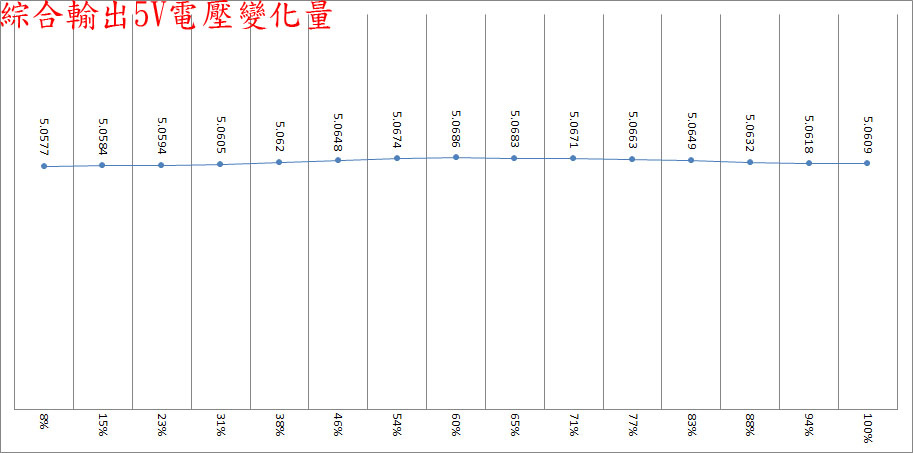

▼綜合輸出8%至100%之間5V輸出電壓最高與最低點差異為10.9mV

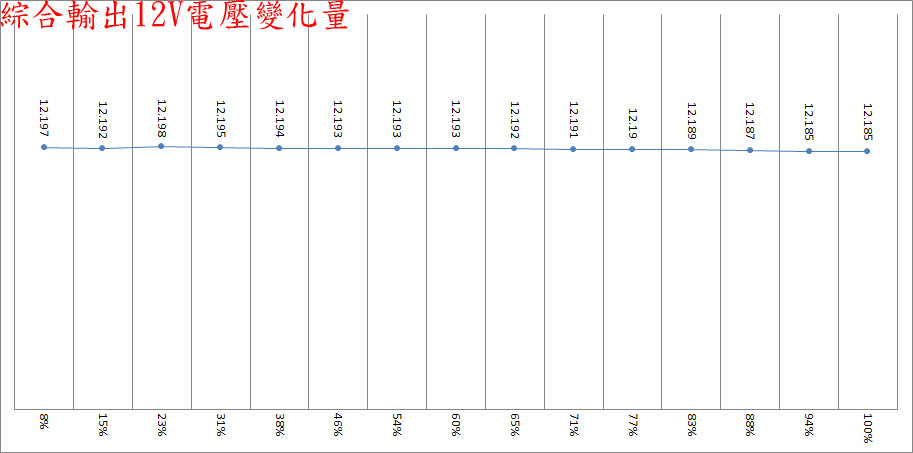

▼綜合輸出8%至100%之間12V輸出電壓最高與最低點差異為13mV

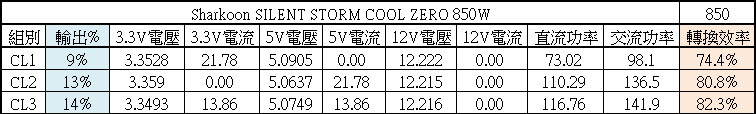

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)


▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

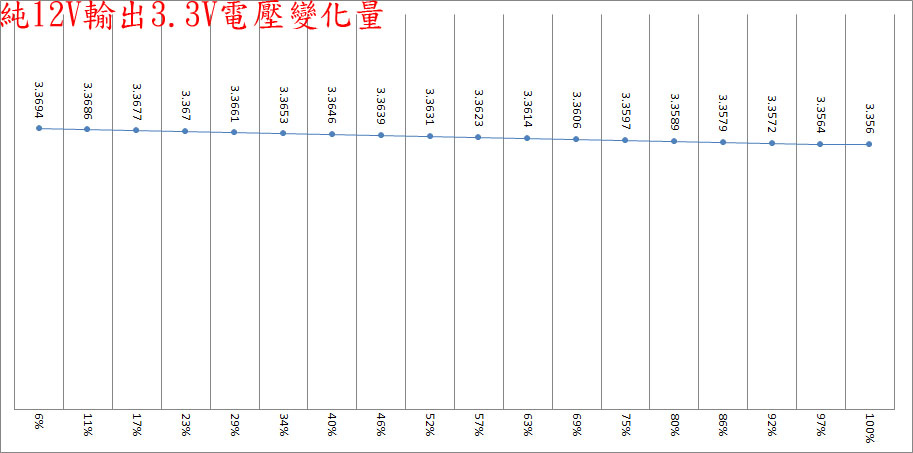

▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為13.4mV

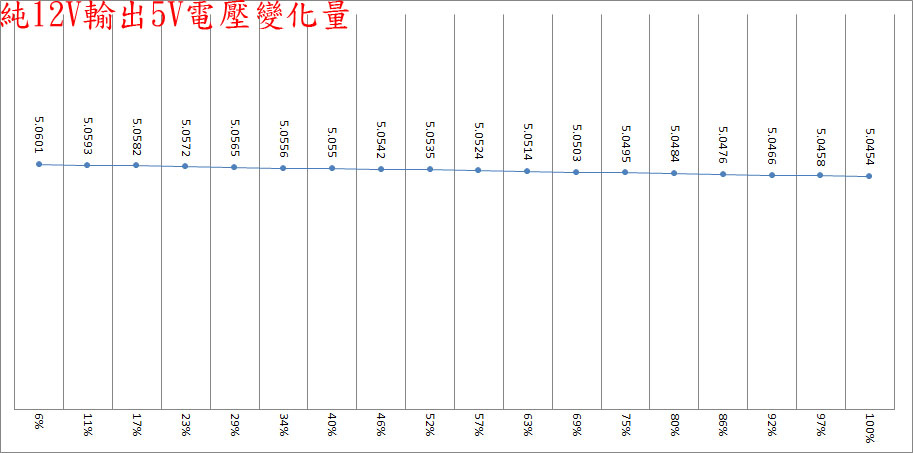

▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為14.7mV

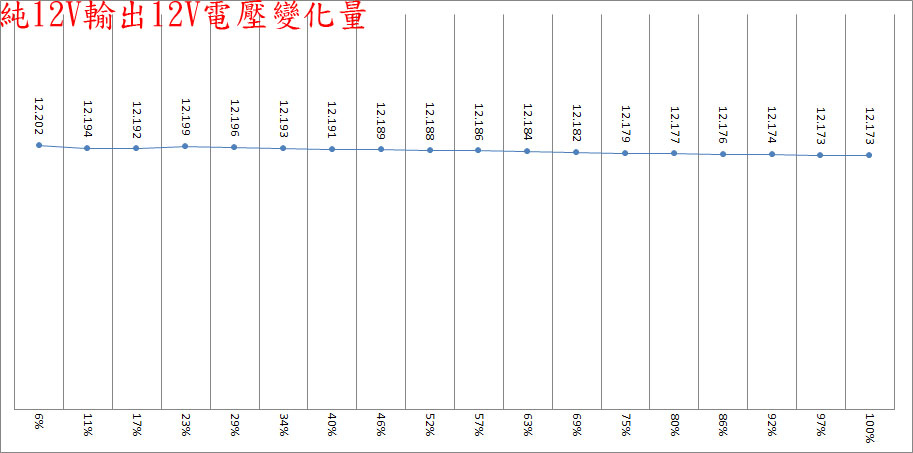

▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為29mV

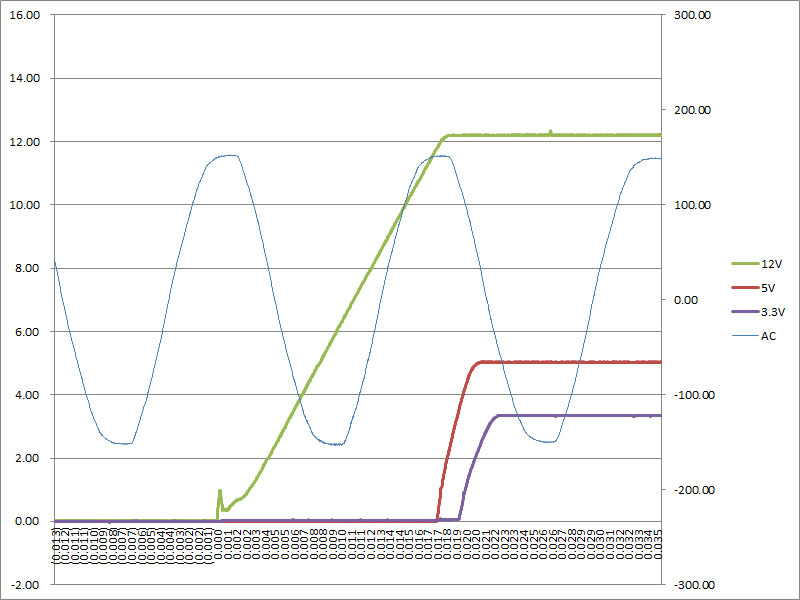

▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/60A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為18ms,5V與3.3V上升時間為3ms

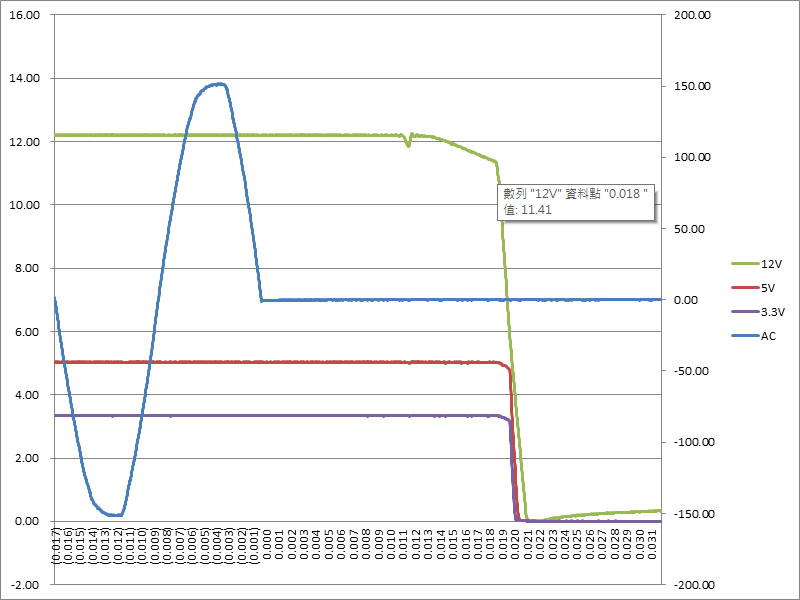

▼3.3V/14A、5V/14A、12V/60A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於14ms開始壓降,18ms降至11.4V(圖片中資料點標籤)


以下波形圖,CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

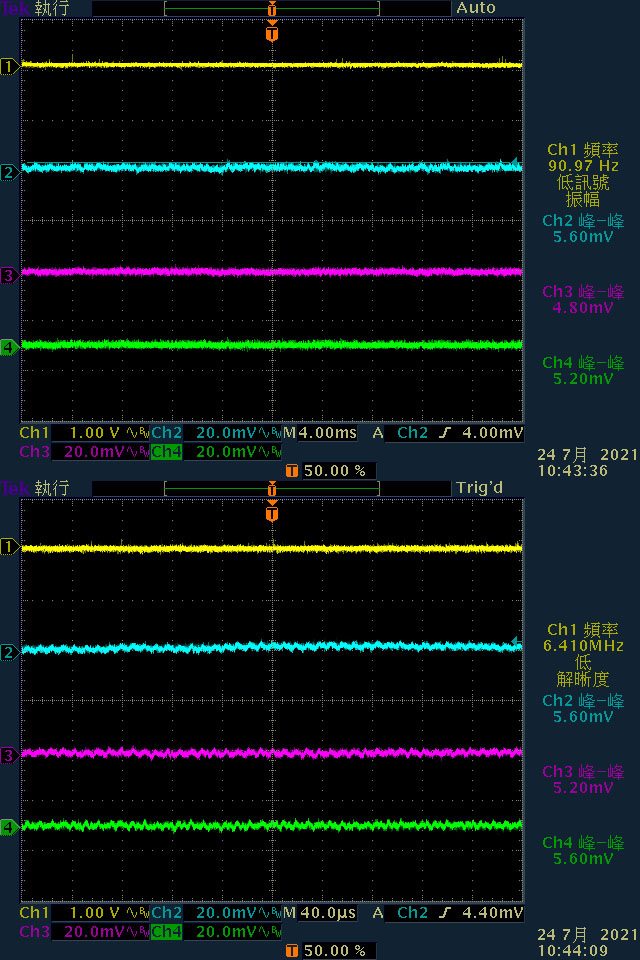

▼當輸出無負載時,12V無明顯漣波

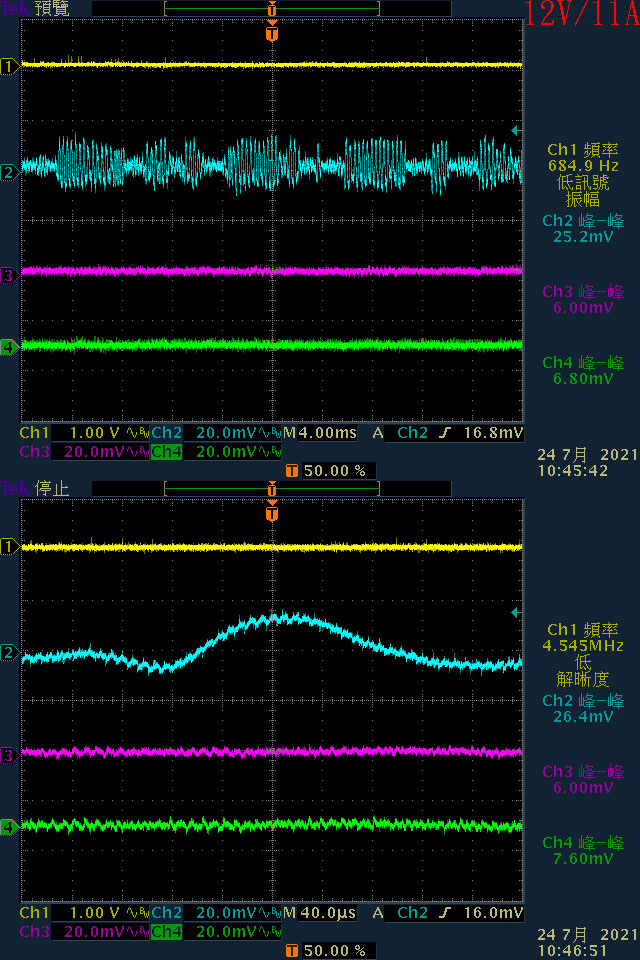

▼輸出12V/11A時,漣波波型改變

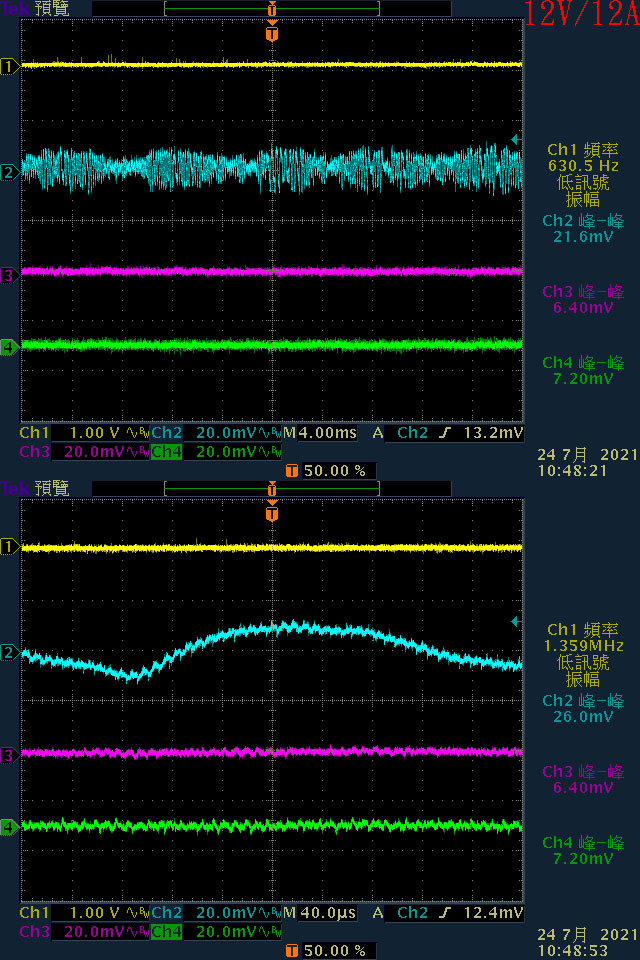

▼輸出12V/12A的漣波波型

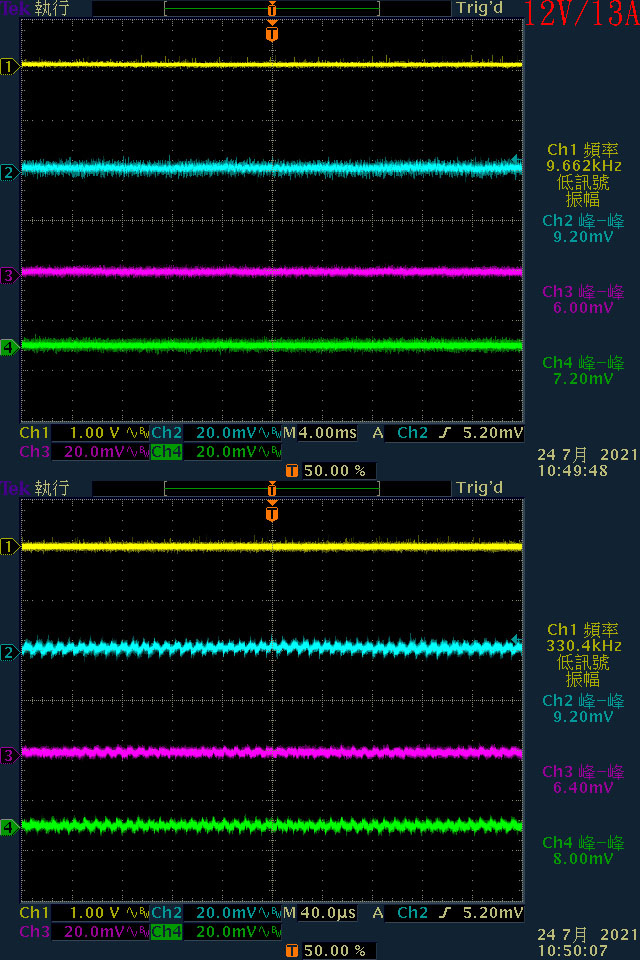

▼輸出12V/13A時,漣波降至最小

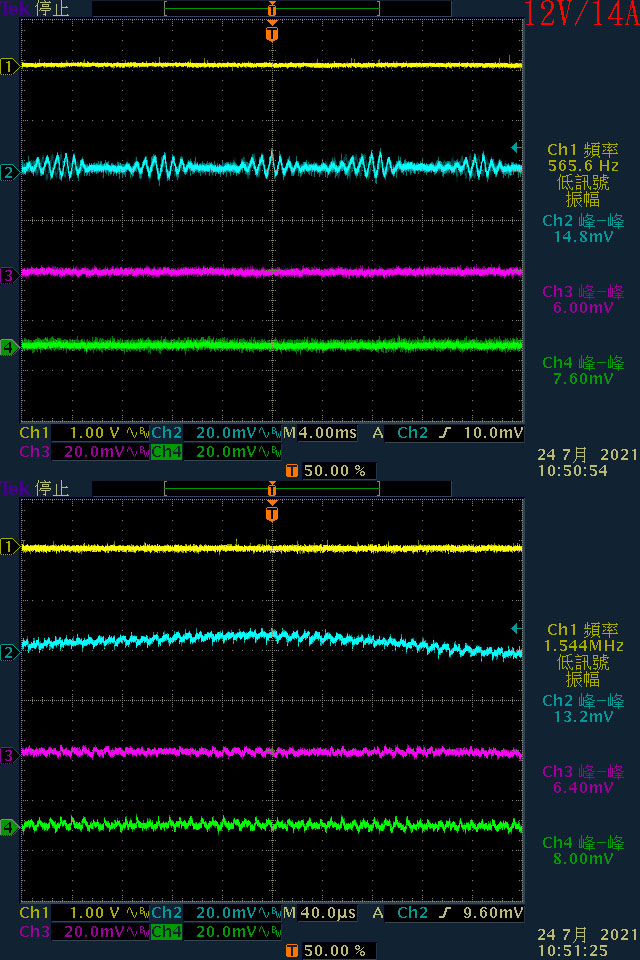

▼輸出12V/14A時,漣波波型改變

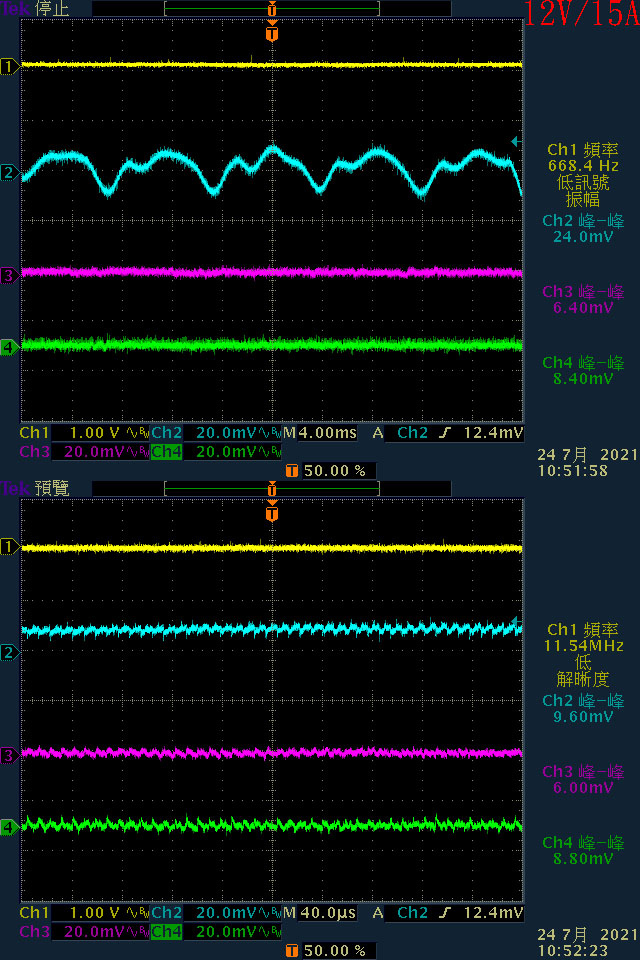

▼輸出12V/15A時,漣波波型再度改變


▼輸出12V/16A及以上的漣波波型整體固定,只改變幅度


▼於3.3V/14A、5V/14A、12V/60A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為18mV/17.6mV/15.2mV,高頻漣波分別為16.8mV/19.2mV/16mV

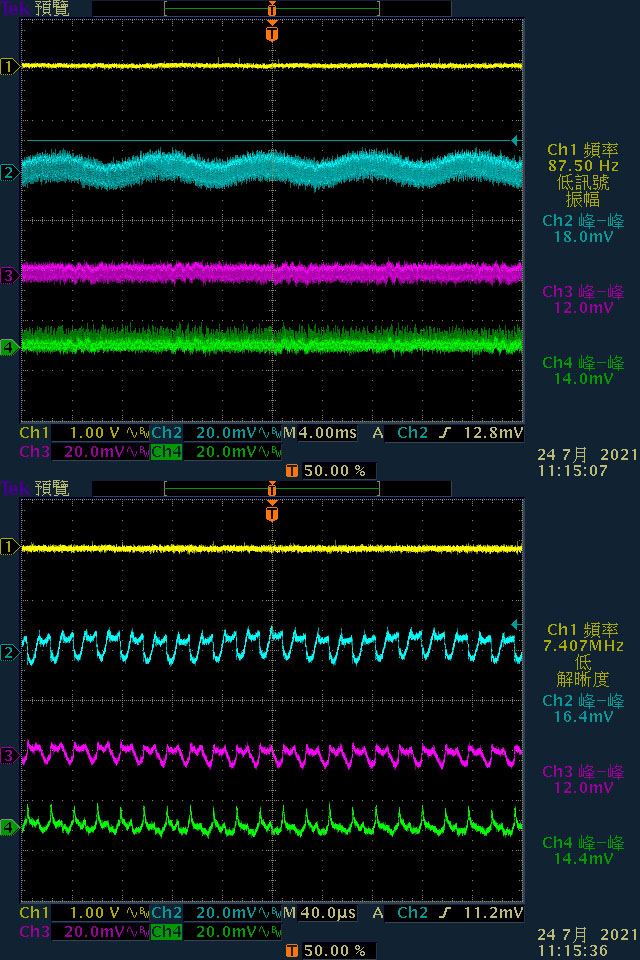

▼於12V/70A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為18mV/12mV/14mV,高頻漣波分別為16.4mV/12mV/14.4mV

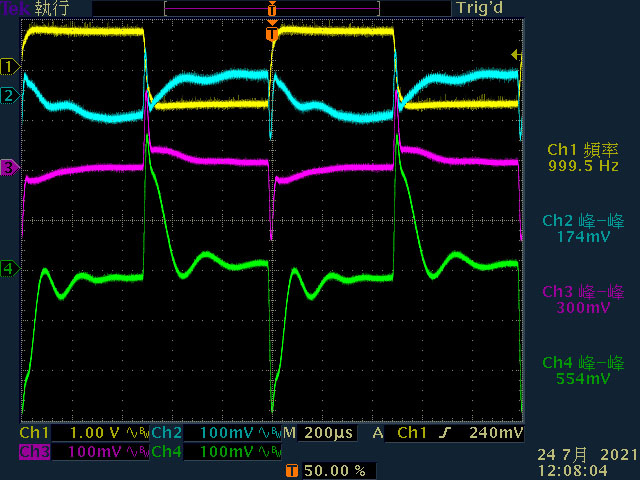

▼3.3V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度554mV,同時造成5V產生300mV、12V產生174mV的變動

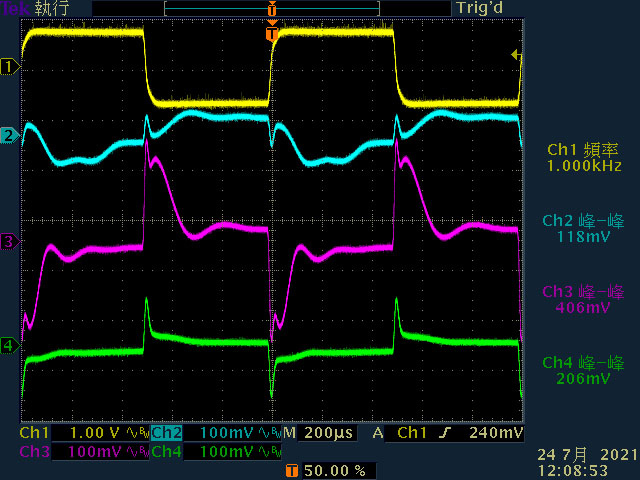

▼5V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度為406mV,同時造成3.3V產生206mV、12V產生118mV的變動

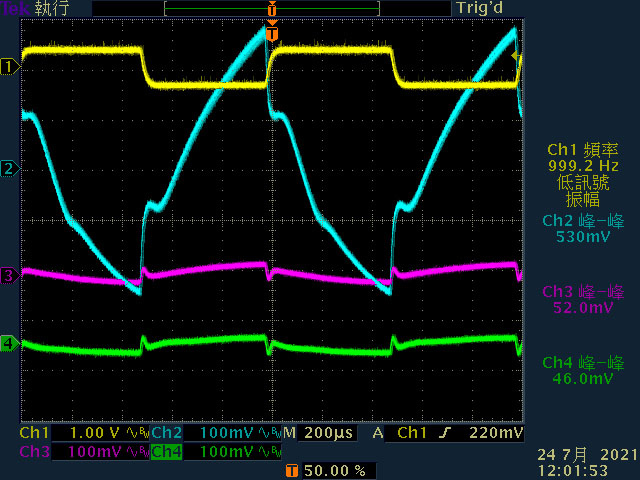

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為530mV,同時造成3.3V產生46mV、5V產生52mV的變動

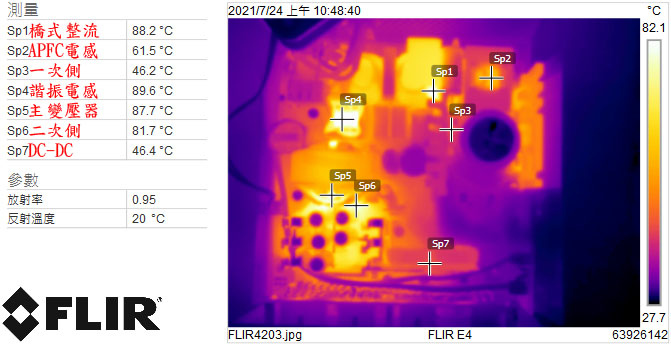

▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

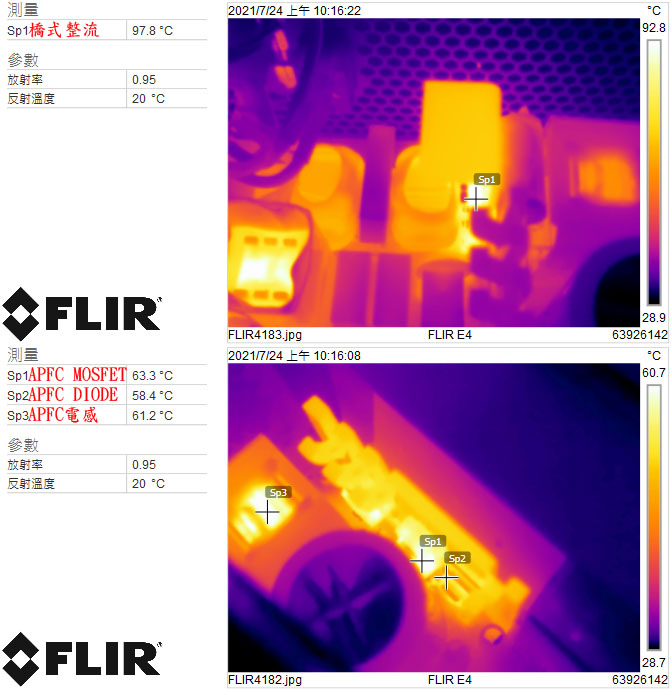

▼電源供應器滿載輸出下橋式整流(上圖)及APFC MOSFET/DIODE/電感(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

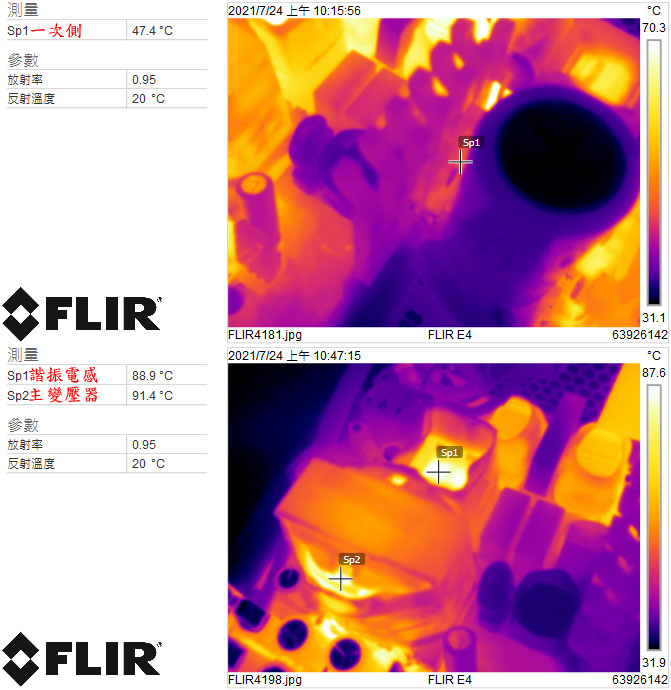

▼電源供應器滿載輸出下一次側(上圖)及諧振電感/主變壓器(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

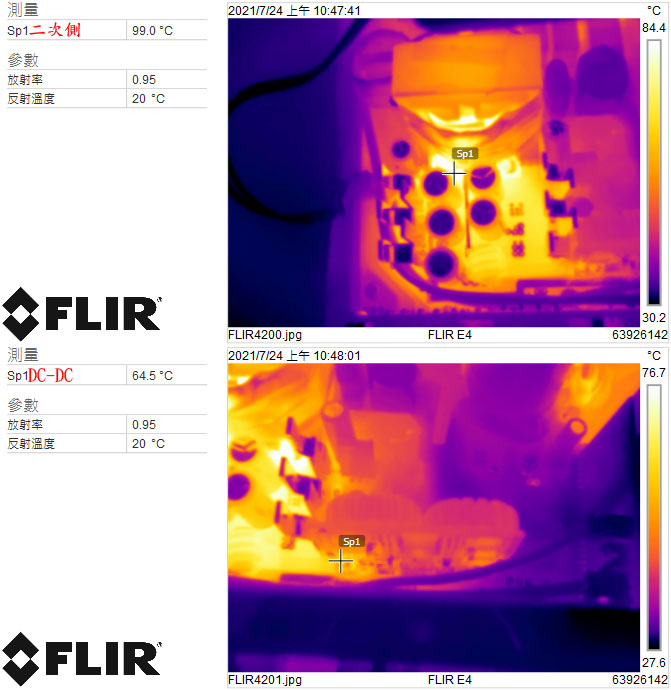

▼電源供應器滿載輸出下二次側(上圖)及DC-DC(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

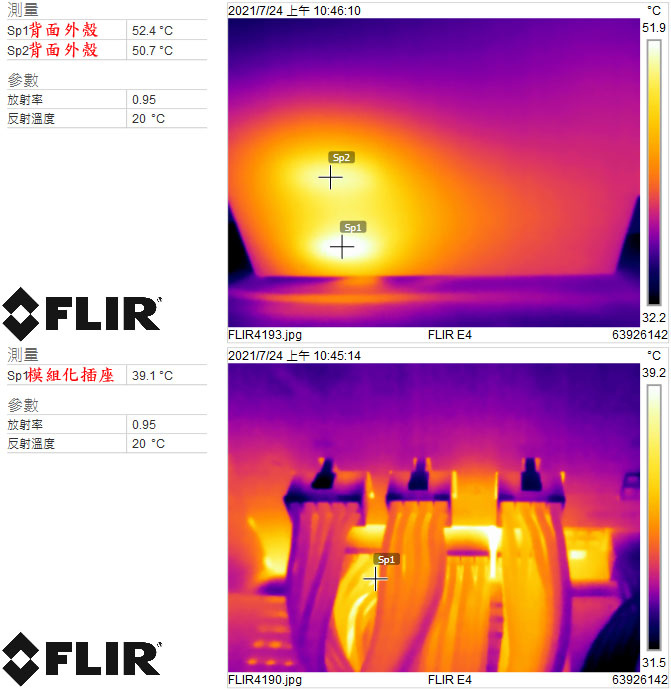

▼電源供應器滿載輸出下本體背面外殼(上圖)及模組化插頭(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

本體及內部結構心得小結:
◆採用全模組化設計,搭配黑色編織網包覆及帶狀模組化線組,處理器供電提供2個EPS 4+4P接頭,顯示卡供電提供4個PCIE 6+2P接頭,主機板/處理器/顯示卡模組化線材兩端接頭內部導體均採鍍金處理,週邊裝置供電只提供SATA接頭,並配置SATA轉大/小4P轉接線(2個大4P,1個小4P)
◆沖壓加工進氣護網,風扇可選擇全時溫控運轉或是低負荷/溫度下不運轉,待負荷/溫度提高後才啟動溫控運轉,也可選擇是否開啟關機後風扇延時運轉排除廢熱功能
◆交流輸入插座焊點加上X/Y電容,放電IC裝在X電容底部。總開關焊點、插座焊點X電容本體/接腳、交流線磁芯、風扇模式控制線、保險絲、共模電感有包覆套管。插座焊點、風扇模式開關焊點、突波吸收器均未包覆套管
◆電路板背面焊點整體做工良好,大電流線路有敷錫處理
◆採用英飛凌方案APFC、虹冠電子方案半橋諧振及同步整流輸出12V,並透過DC-DC轉換3.3V/5V
◆APFC/一次側/二次側同步整流/DC-DC的MOSFET均使用英飛凌,APFC二極體使用CREE/Wolfsapeed。APFC與一次側HB-LLC MOSFET使用全絕緣封裝
◆內部APFC電容採用Nichicon,電解電容採用Nippon Chemi-con/Rubycon,固態電容採用Nichicon
◆二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
◆模組化插座板與主電路板透過電路板焊盤焊接連接

各項測試結果簡單總結:
◆Sharkoon SILENT STORM COOL ZERO 850W於20%/50%/100%下效率分別為90.91%/91.95%/89.17%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆Sharkoon SILENT STORM COOL ZERO 850W的功率因數修正,滿足80PLUS0金牌認證要求
◆偏載測試,12V維持空載,分別測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態,12V上升時間為18ms,3.3V/5V上升時間為3ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於14ms開始壓降,18ms降至11.4V
◆輸出漣波測試,空載時無明顯漣波;12V/11A至12V/16A輸出區間的漣波波型隨負載改變,輸出12V/13A時有最小漣波,12V/16A以上輸出漣波波型固定,只有幅度變化;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為18mV/17.6mV/15.2mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為18mV/12mV/14mV
◆3.3V/5V動態負載測試,變動範圍5A至15A,維持時間500微秒,最大變動幅度分別為554mV/406mV
◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為530mV
◆熱機下3.3V過電流截止點在33A(150%),5V過電流截止點在31A(141%),12V過電流截止點在106A(149%)

報告完畢,謝謝收看
