EVGA 1000 G6特色：
●14公分短機身設計，足瓦1000W輸出，80PLUS金牌認證轉換效率，節省電能消耗，降低廢熱產生
●全模組化設計，採用黑色編織網包覆及帶狀模組化線路，安裝便捷，整線輕鬆
●處理器12V供電提供2組EPS 4+4P接頭，支援Intel/AMD最新處理器/主機板平台，相容ATX12V V2.52、EPS12V、ErP Lot 3 2014標準
●採用APFC主動功率因數修正及LLC諧振架構，單組12V輸出，搭配3.3V/5V/-12V DC-DC轉換設計，使12V可用功率最大化，並改善各輸出電壓交叉調整率，同時維持低漣波雜訊及良好電壓調整率
●採用靜音FDB軸承13.5公分風扇，使用者可開啟/關閉ECO智慧節能溫控模式，開啟ECO後低負載輸出下風扇自動停轉，兼顧靜音及高效散熱
●100%全日系電容，加強可靠度及耐用度，保證50℃下足瓦連續輸出能力，並提供十年產品保固
●提供OCP、OVP、UVP、OPP、SCP、OTP完整保護
EVGA 1000 G6輸出接頭數量：
ATX24P：1個
EPS 4+4P：2個
PCIE 6+2P：8個
SATA：12個
大4P：4個
小4P：1個(由大4P轉接)
▼直立式印刷的外盒正面左上有商標，左側有產品名稱，下方有80PLUS金牌及輸出功率
▼直立式印刷的外盒背面有產品名稱、產品簡介、多國語言特色介紹、135mm FDB軸承靜音風扇/全模組化設計的圖片、ECO模式負載百分比對應風扇轉速圖表、輸出接頭/線組數量表、輸入/輸出規格表、官方網址、廠商聯絡資訊、安規認證標章
▼外盒左/右側面有商標、產品名稱、中文繁體/簡體說明貼紙
▼中文繁體/簡體說明貼紙近照，上面有產品特色說明、線材配置、輸入/輸出規格表、廠商資訊、BSMI/CCC標章
▼外盒頂部有商標及產品名稱
▼外盒底部有商標及產品名稱

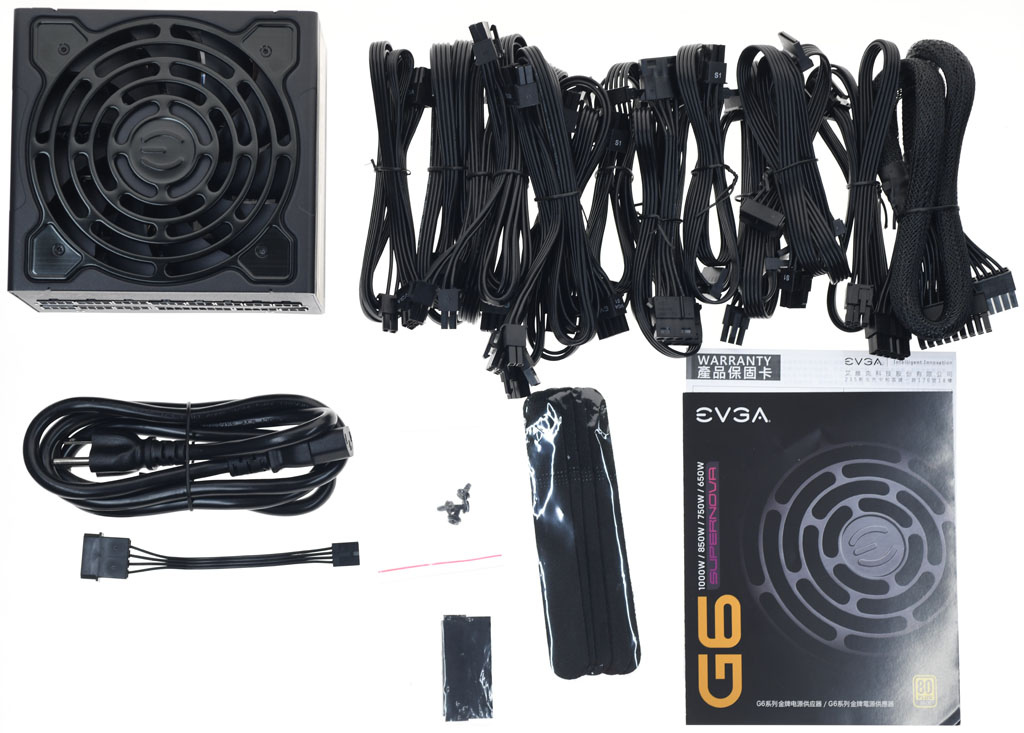

▼包裝內容一覽，有電源本體、模組化線組、3×1.3mm²(16AWG)13A交流電源線、大4P轉小4P轉接線、固定螺絲、免主機板測試啟動用ATX24P插座、魔鬼氈整線帶、產品保固卡、說明書

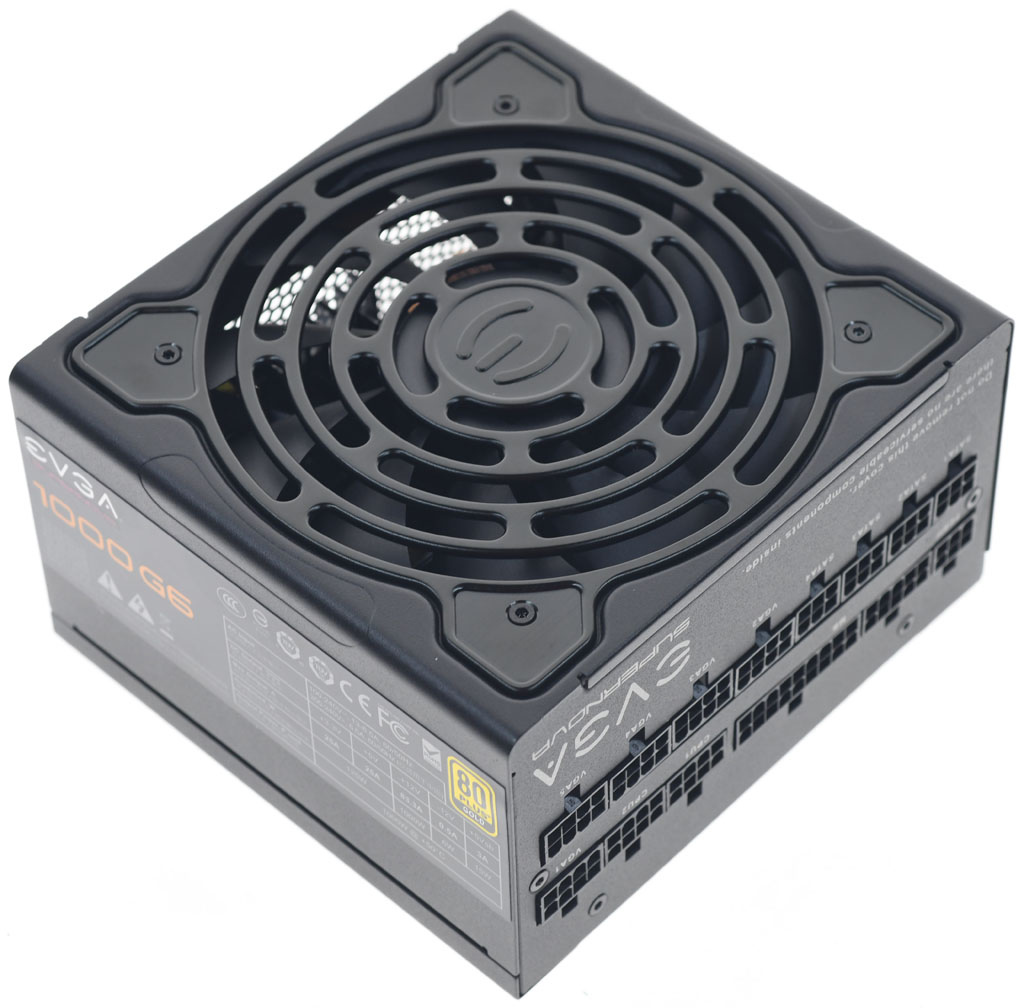

▼本體尺寸為150mm(W)x86mm(H)x140mm(D)

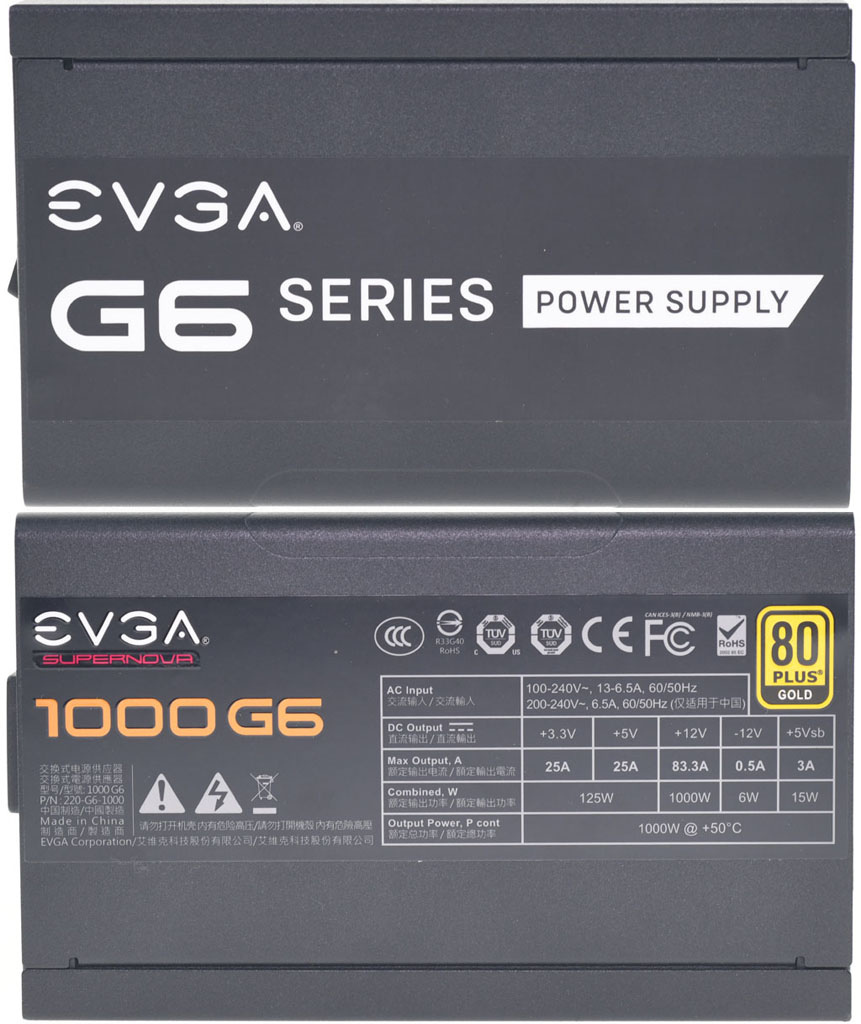

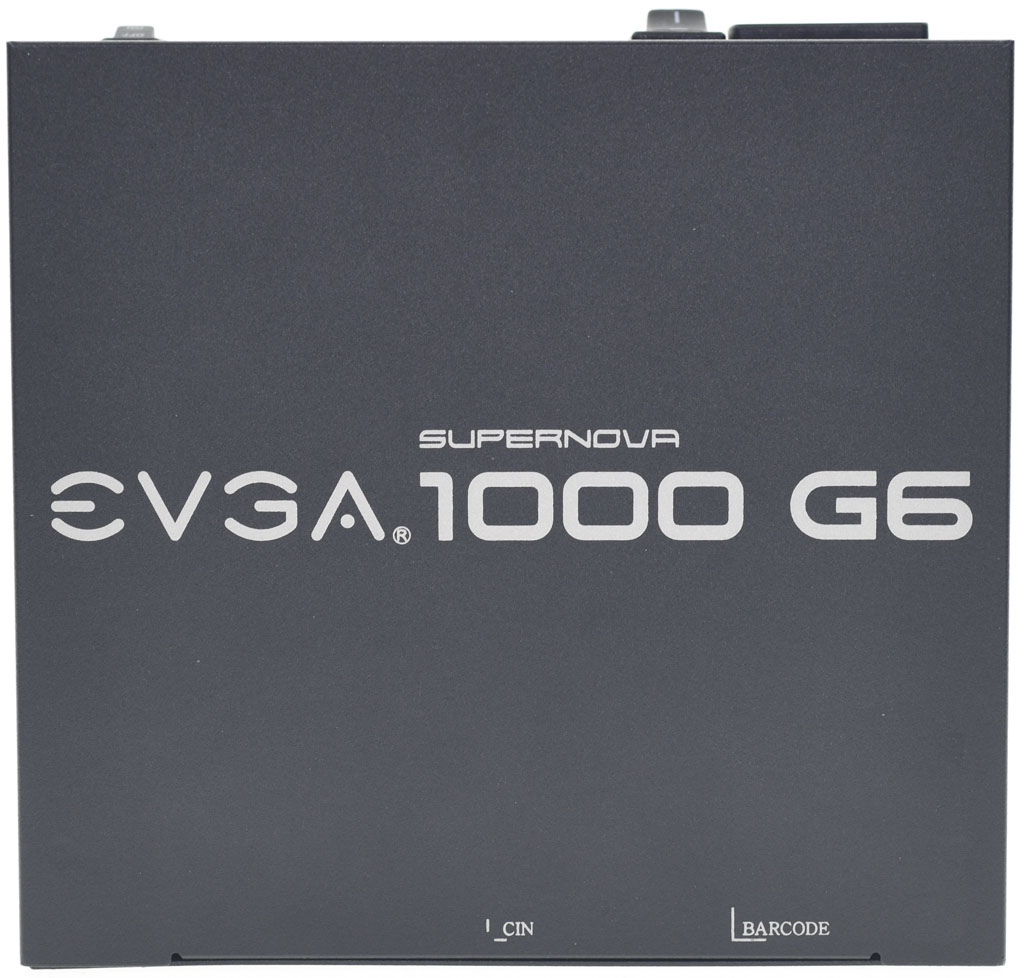

▼本體外殼其中一個側面貼上商標及產品系列裝飾貼紙，另一側面貼上規格標籤，標籤印上商標、系列名稱、型號、警告訊息、產地、安規/BSMI認證標章、80PLUS金牌認證標章、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率
▼電源本體背面外殼印上商標、系列名稱及型號

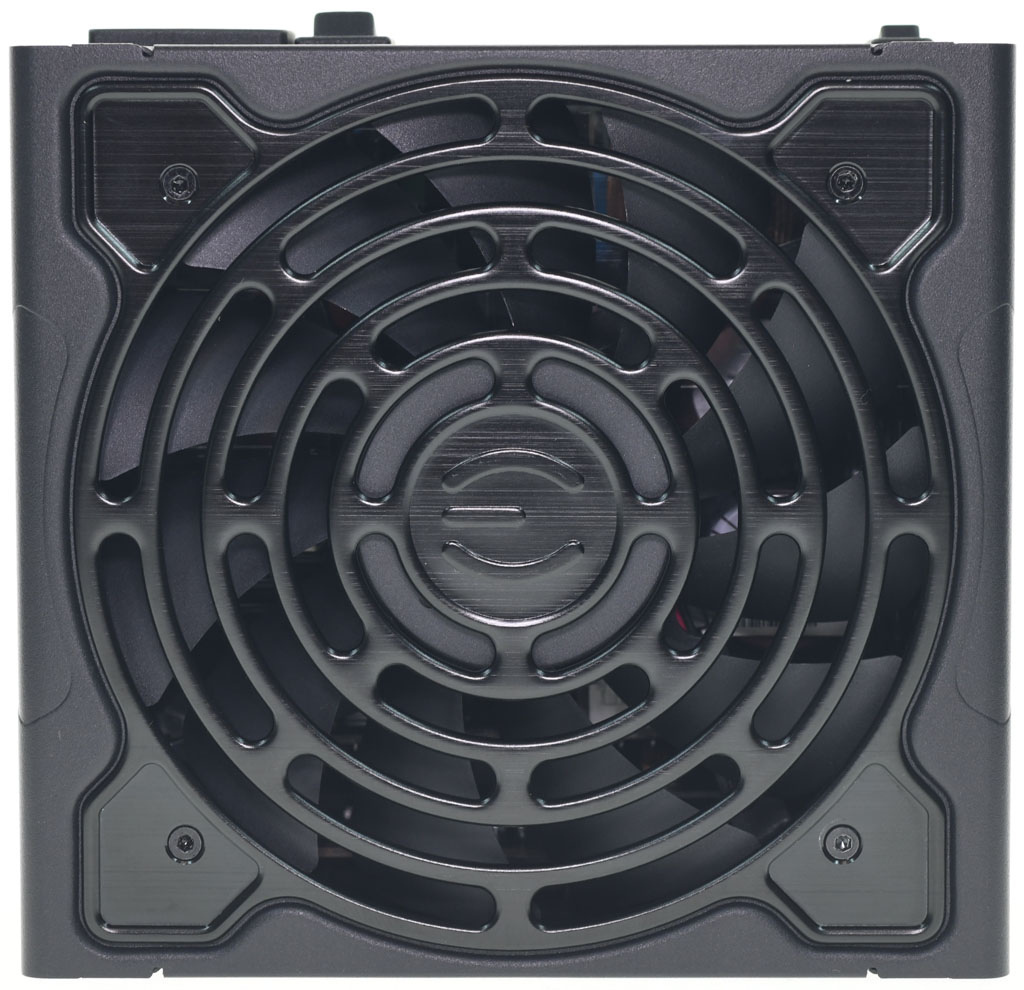

▼風扇護網以鋁合金薄板沖壓加工而成，中央有EVGA商標，拆卸4顆螺絲可單獨取下風扇護網

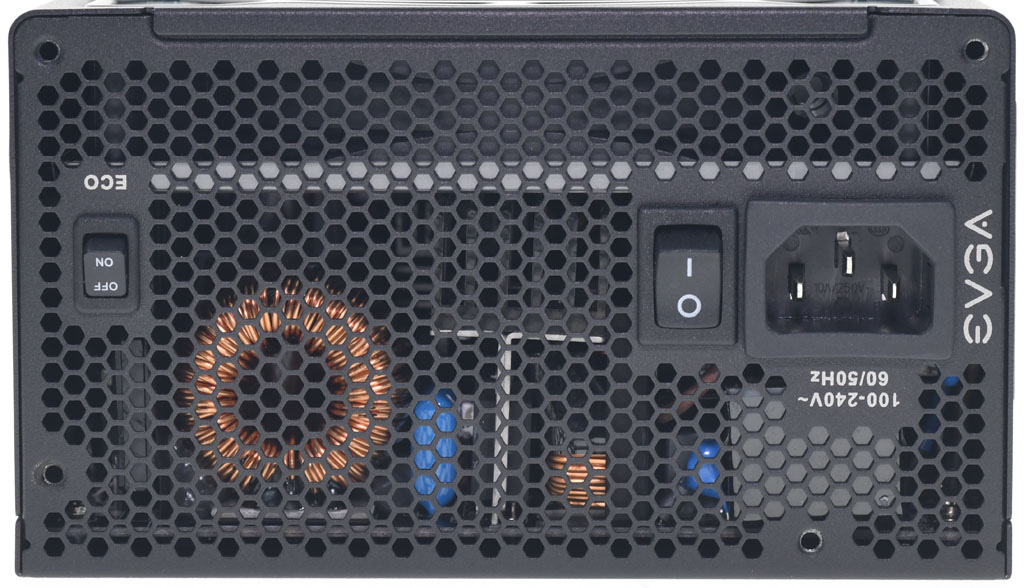

▼後方出風口處設有ECO風扇智慧節能溫控模式開關、電源總開關、交流輸入插座。交流輸入插座旁有EVGA商標及輸入電壓/頻率標示

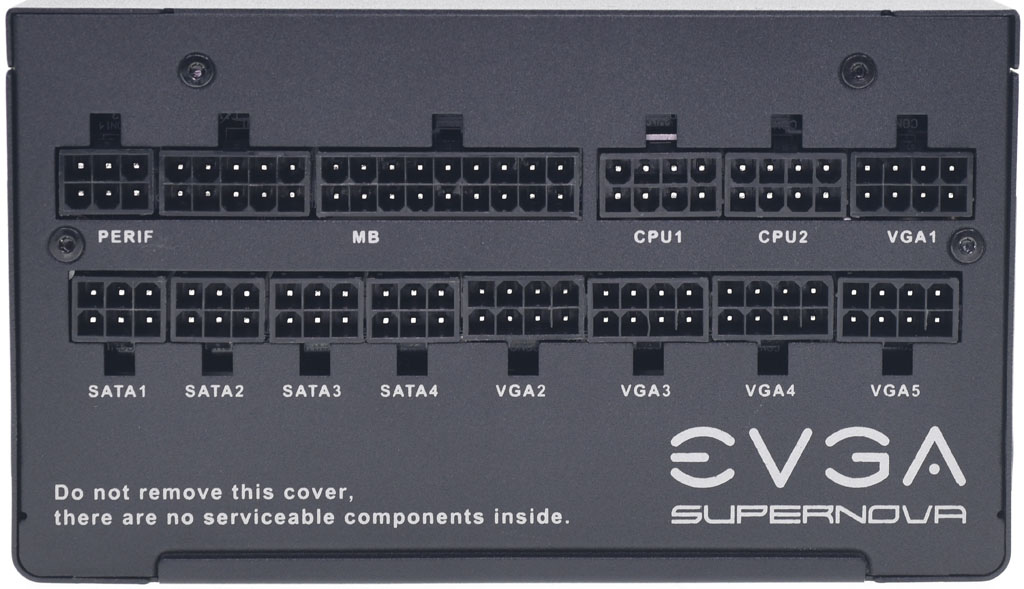

▼模組化線組輸出插座旁有標示，左下方印上”請勿打開外蓋，內部無使用者可維修零件”警語，右下方印上商標及系列名稱

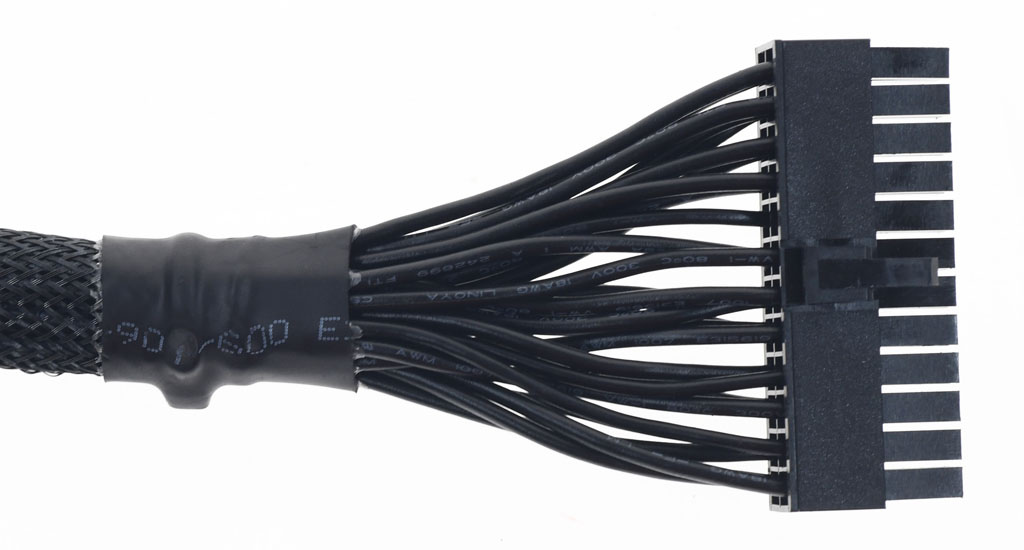

▼一組主機板電源黑色編織網包覆模組化線路，提供1個ATX24P接頭，採用18AWG線路，長度為60公分

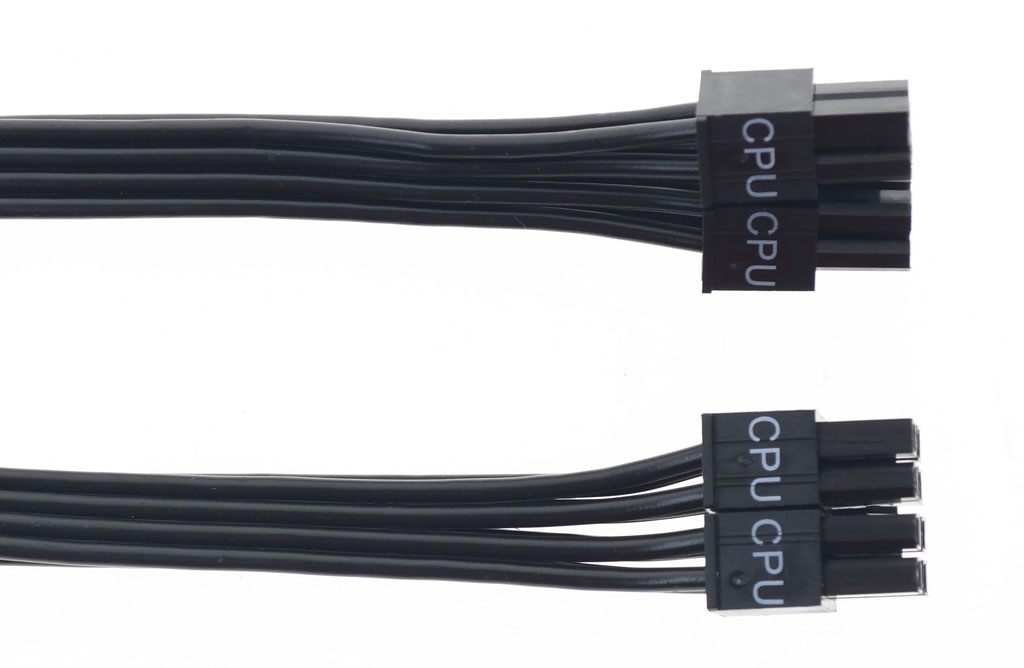

▼兩組處理器電源黑色帶狀模組化線路，每組提供1個EPS 4+4P接頭，16AWG線路長度為70公分

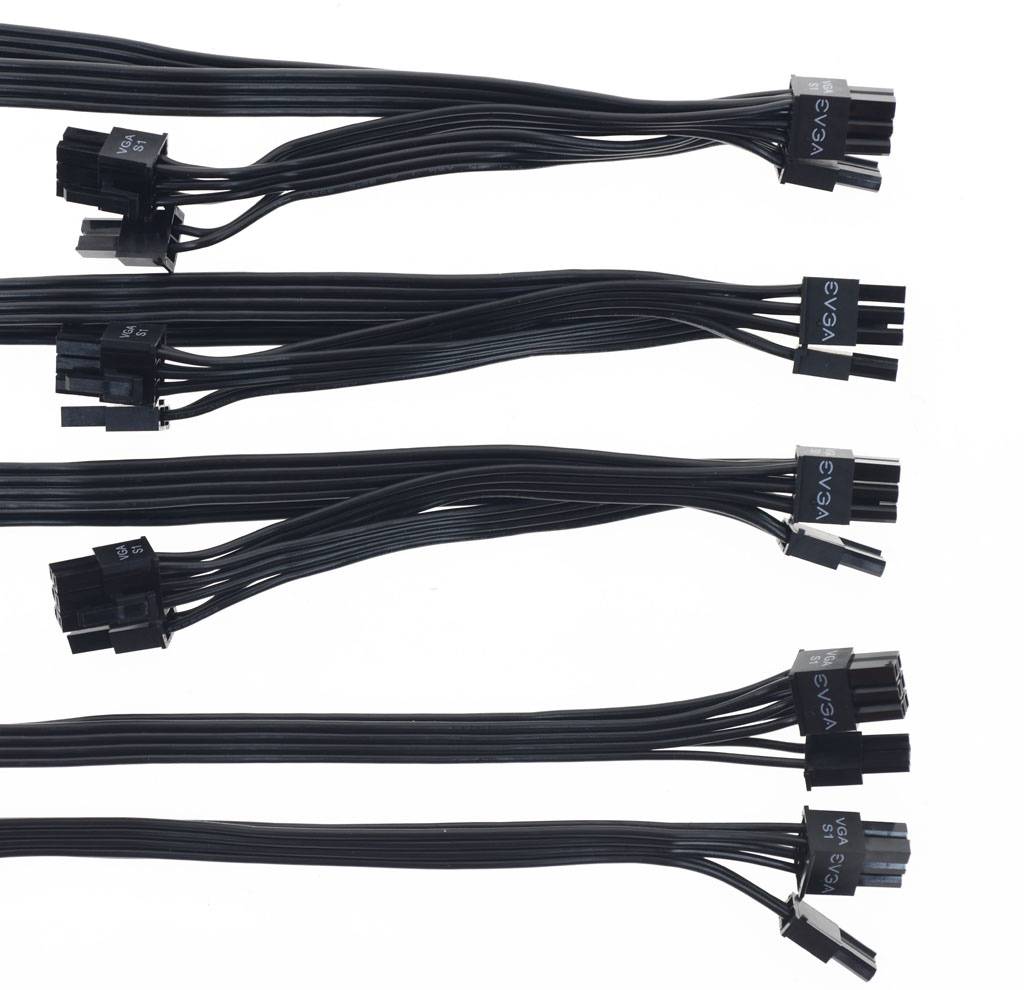

▼三組雙頭顯示卡電源黑色帶狀模組化線路，每組提供2個PCIE 6+2P接頭，至第一個接頭18AWG線路長度為70公分，接頭間18AWG線路長度為12.5公分。兩組單頭顯示卡電源黑色帶狀模組化線路，每組提供1個PCIE 6+2P接頭，18AWG線路長度為70公分。總共提供8個PCIE 6+2P接頭
▼四組SATA接頭黑色帶狀模組化線路，提供12個直角SATA接頭，至第一個接頭18AWG線路長度為55公分，接頭間18AWG線路長度為10公分

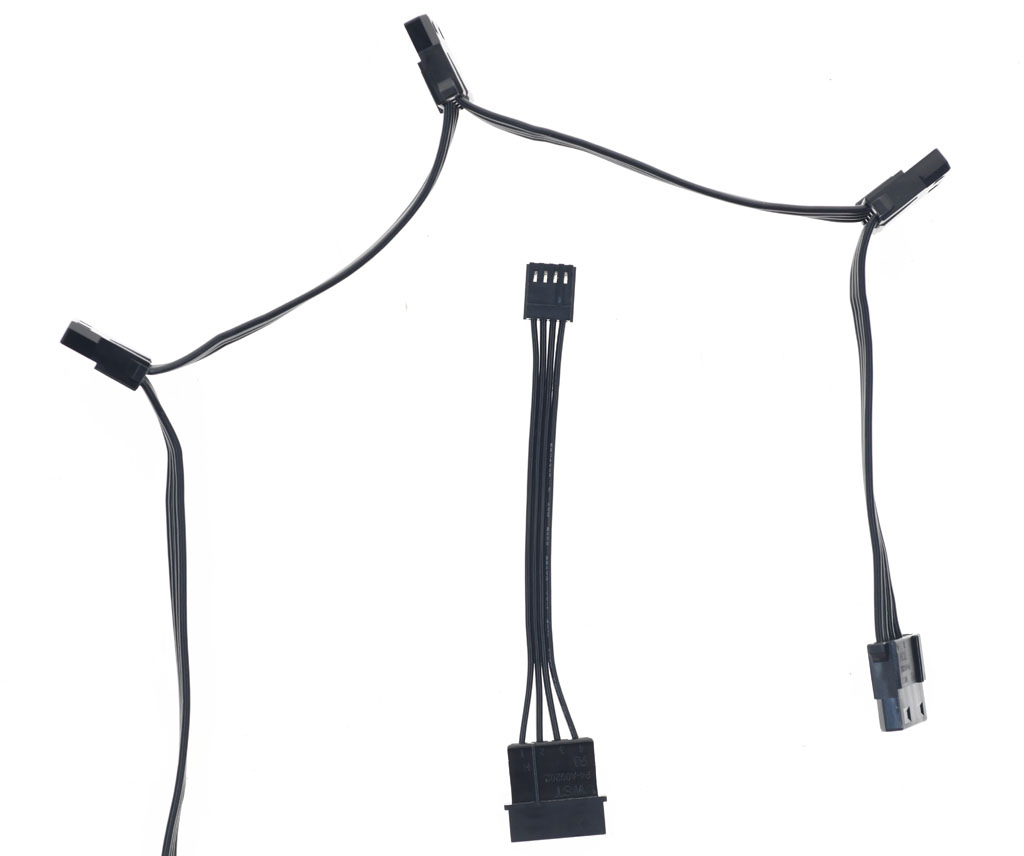

▼一組大4P接頭黑色帶狀模組化線路，提供4個直式大4P接頭，至第一個接頭18AWG線路長度為55公分，接頭間18AWG線路長度為10公分。提供1條10.5公分22AWG大4P轉小4P轉接線

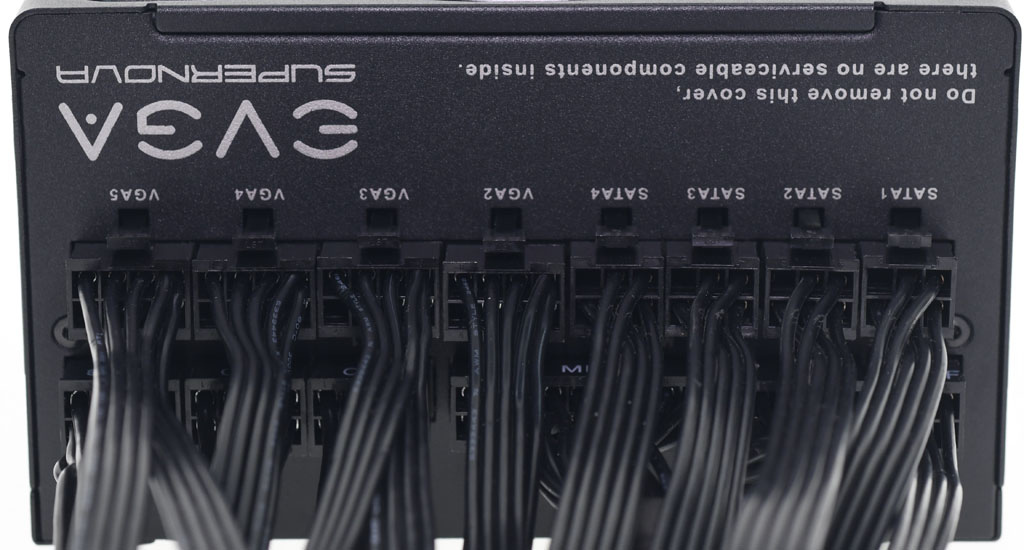

▼將所有模組化線路插上的樣子

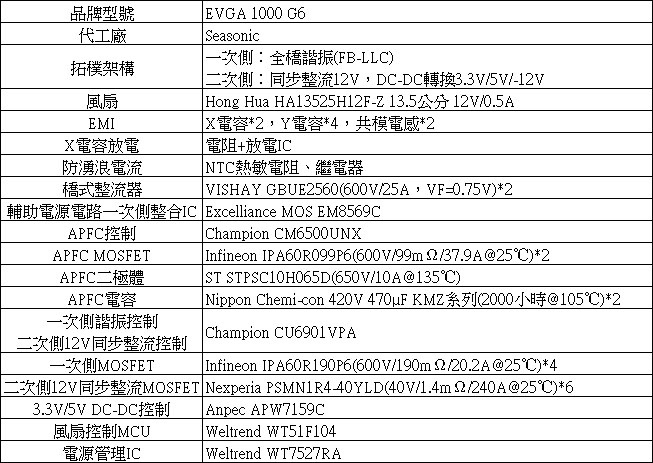

▼EVGA 1000 G6內部結構及使用元件說明簡表

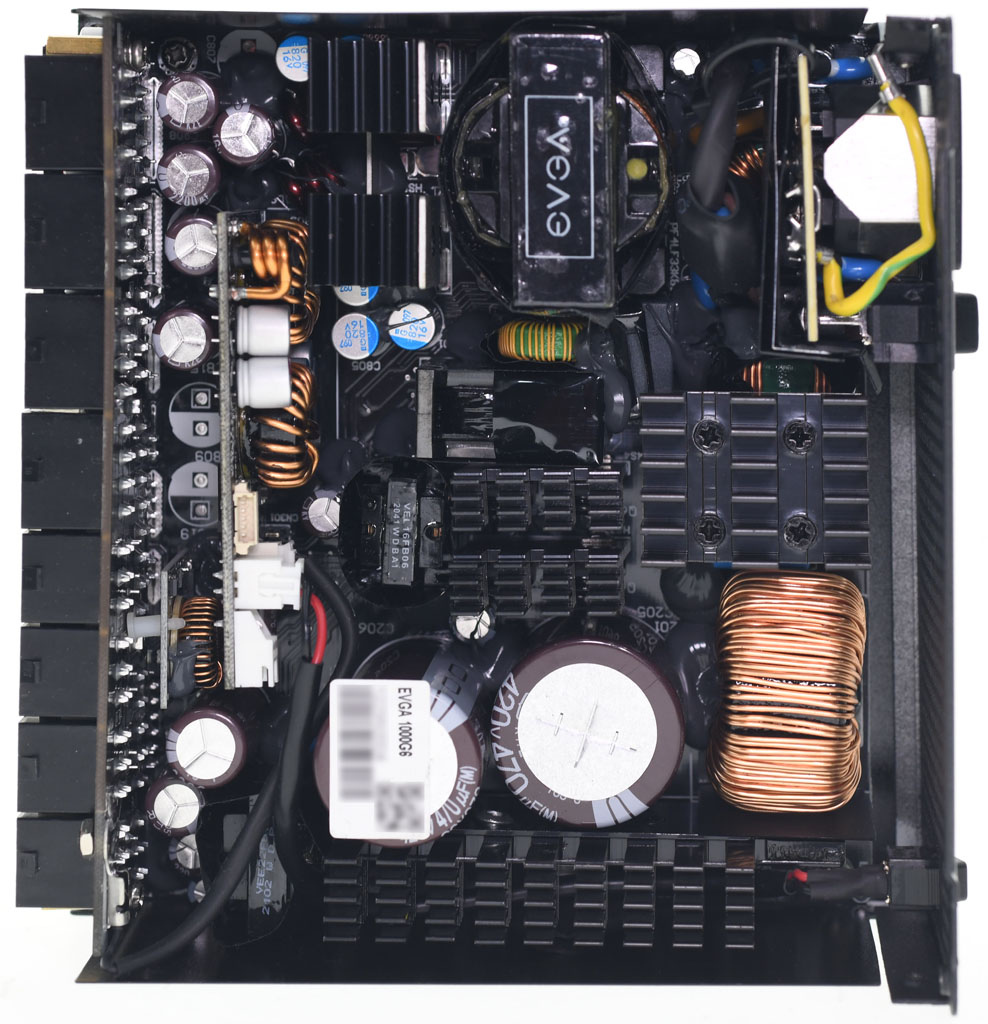

▼EVGA 1000 G6為Seasonic代工，採APFC、全橋諧振、二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V

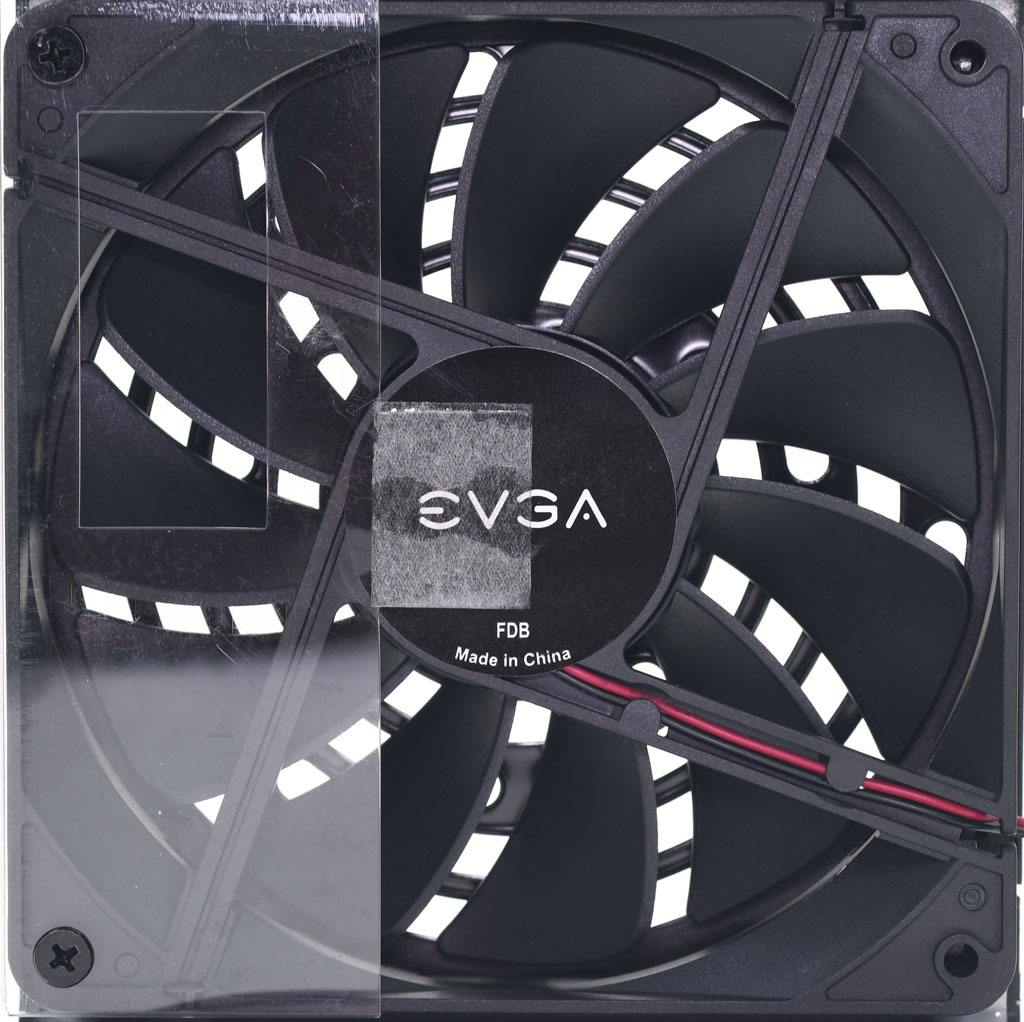

▼風扇外框中心貼紙上只有EVGA商標、FDB字樣及產地，有設置氣流導風片

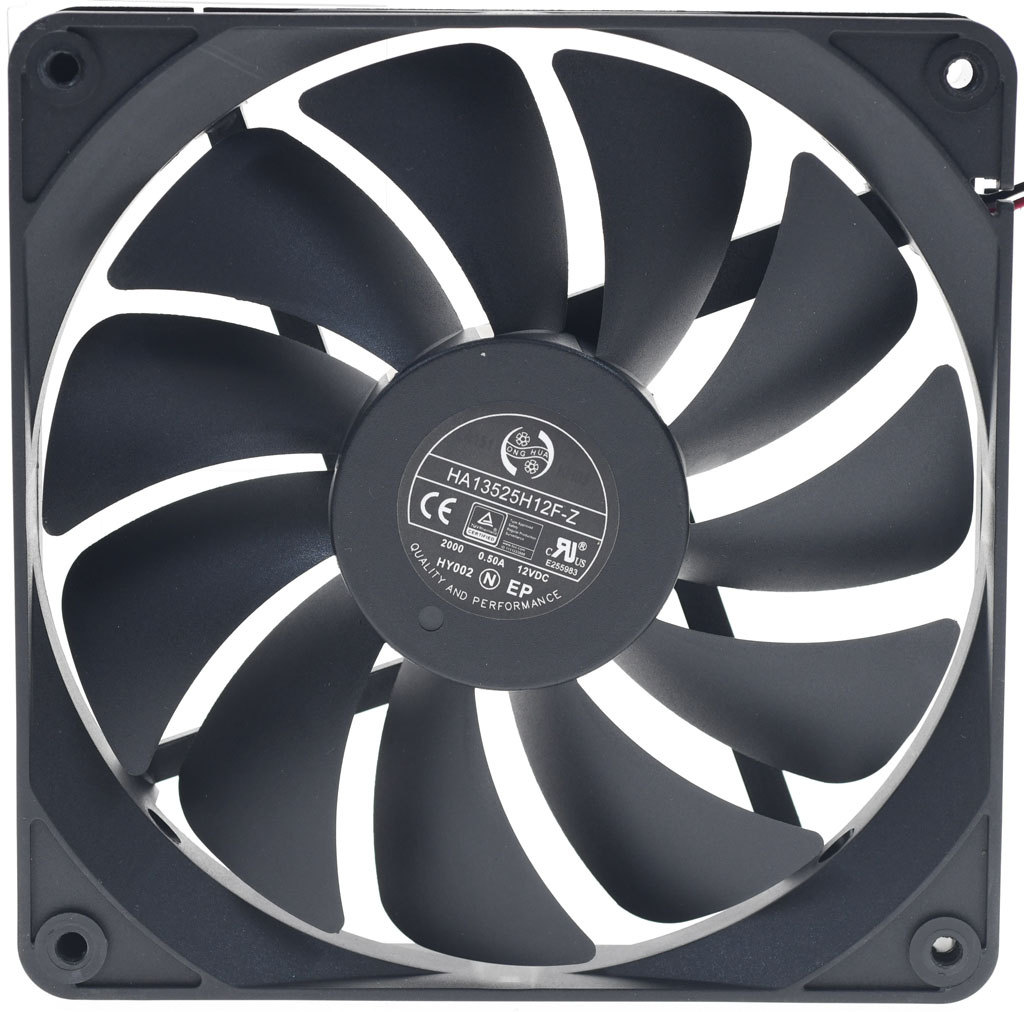

▼風扇翻到另一面，扇葉軸心處有一張貼紙，上面印上Hong Hua HA13525H12F-Z 12V/0.5A

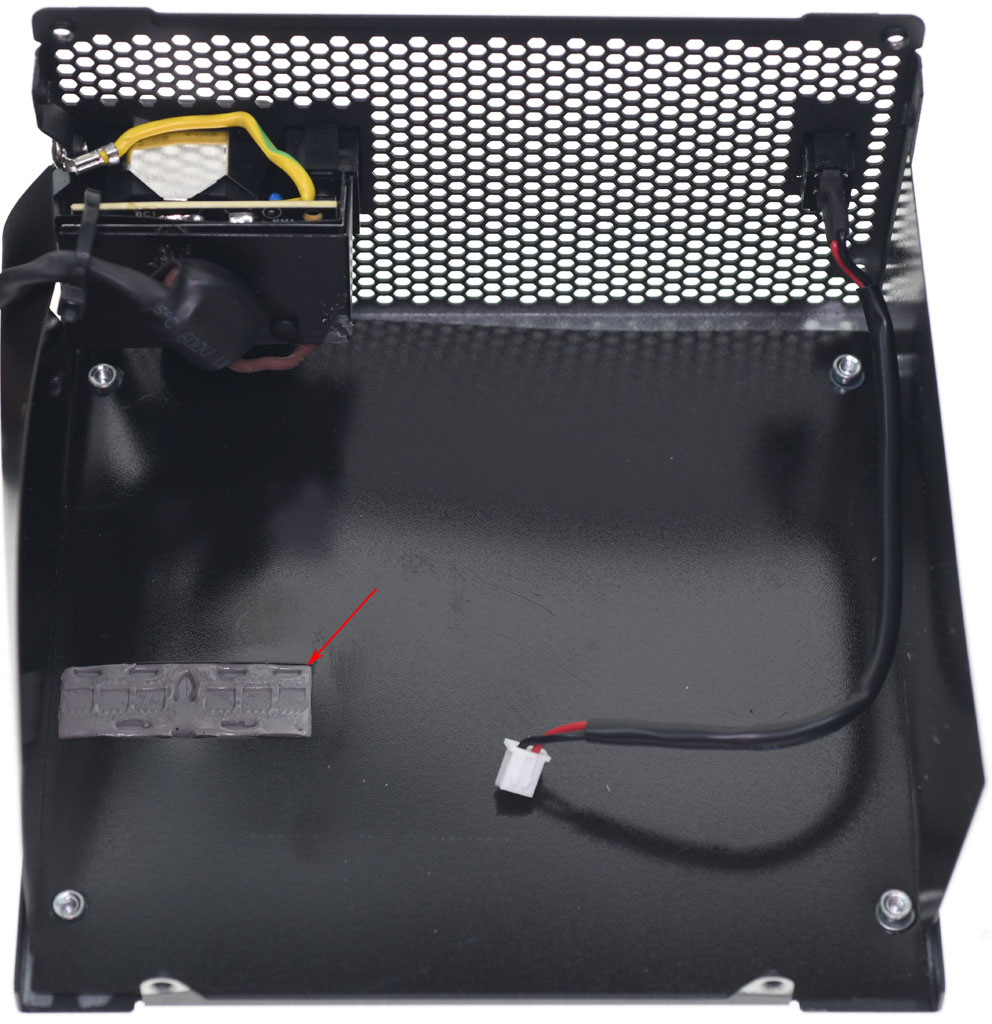

▼移除主電路板後，可以看到二次側同步整流MOSFET位置處的外殼加上了導熱墊(紅色箭頭)，該位置的黑色絕緣墊片也有開孔，使導熱墊可以接觸金屬外殼

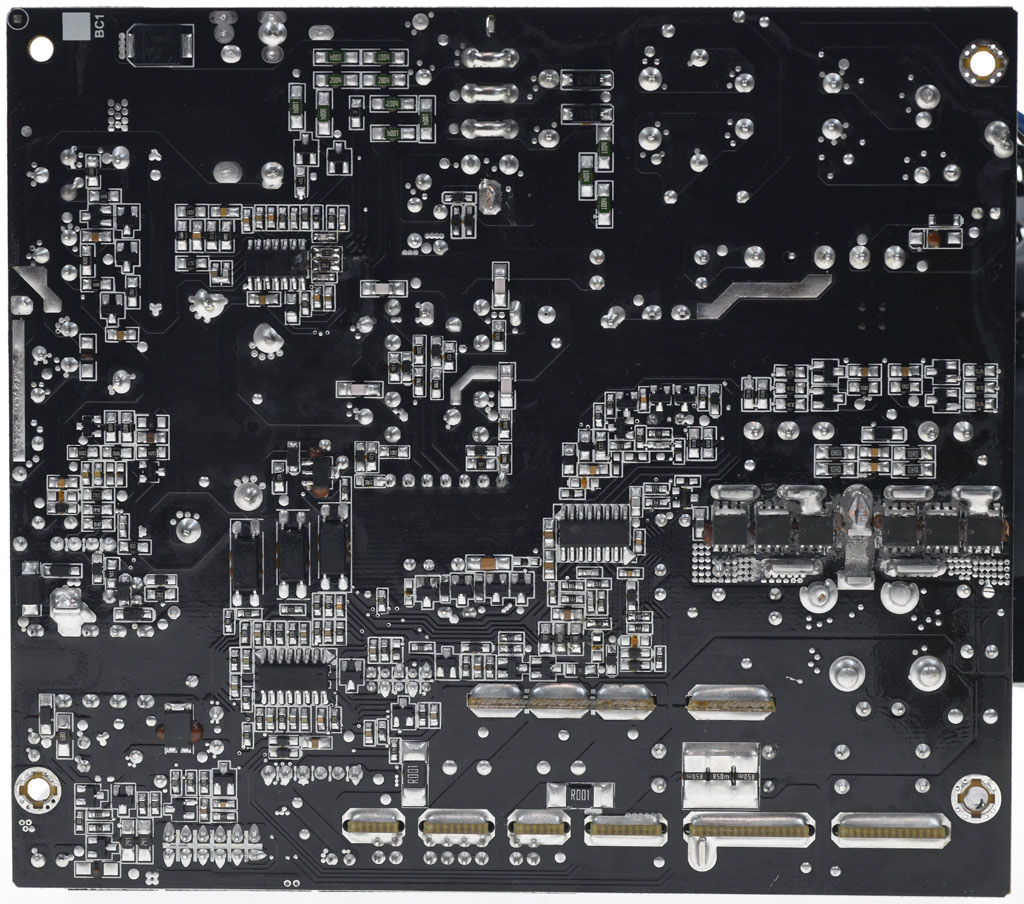

▼電路板背面，焊點整體做工良好

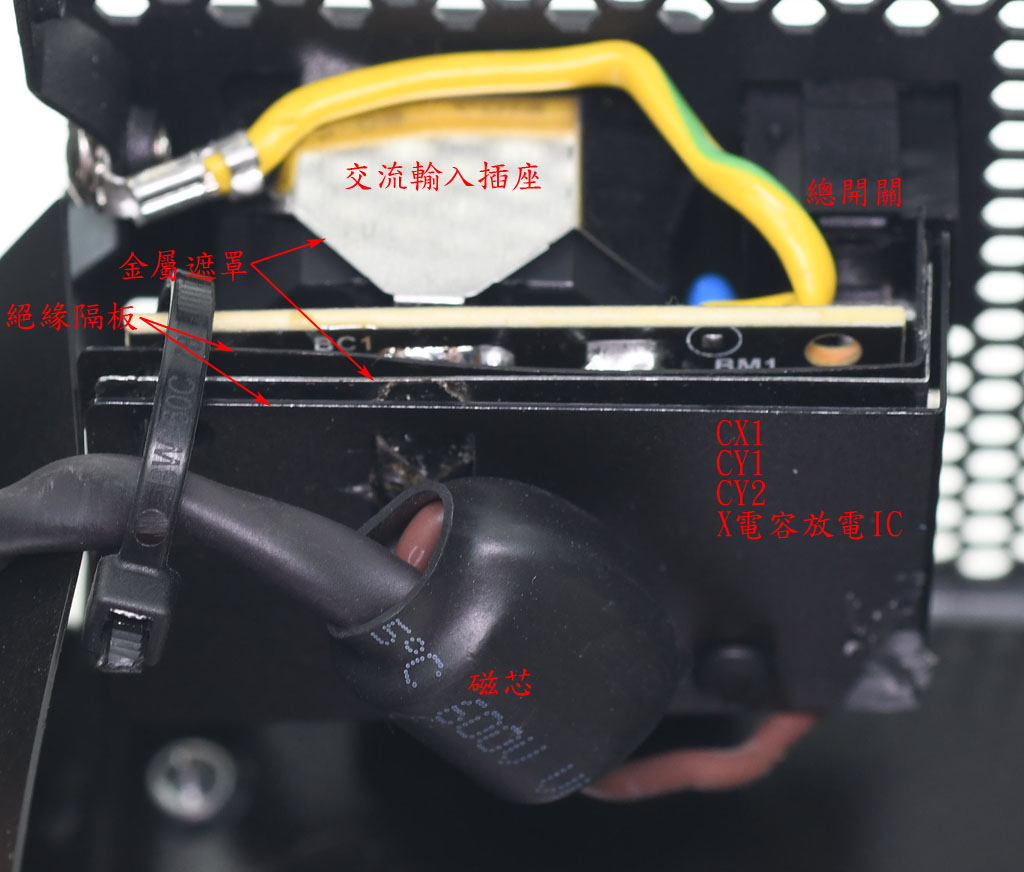

▼交流輸入插座及總開關後方加上小電路板，上面有2個Y電容(CY1/CY2)、1個X電容(CX1)及X電容放電IC，電路板背面先蓋一層絕緣隔板，然後加上接地金屬遮罩，外面再蓋上一層絕緣隔板。L/N電源線與磁環有包覆絕緣套管
▼風扇模式開關焊點與線路有包覆套管

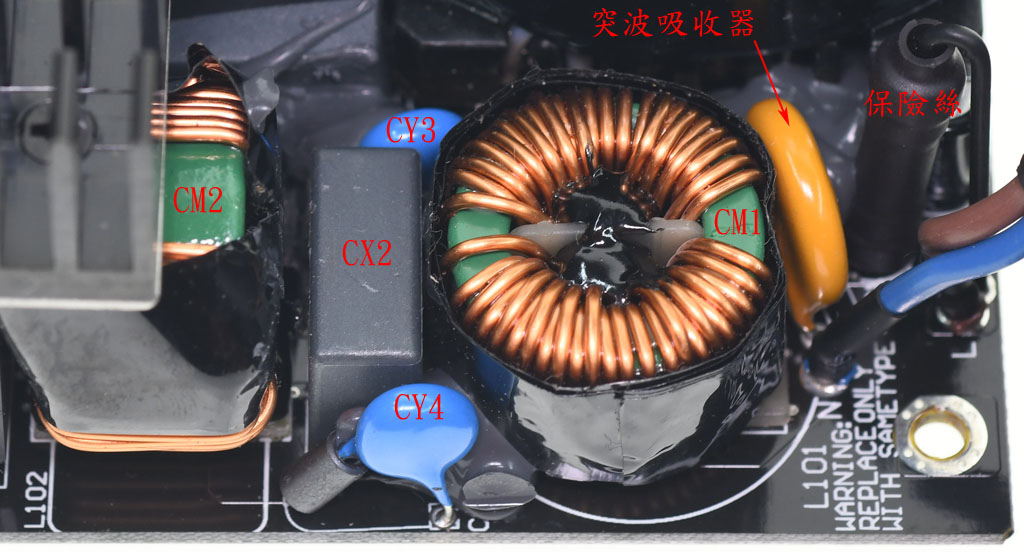

▼電路板交流輸入端EMI濾波電路有2個共模電感(CM1/CM2)，1個X電容(CX2)，2個Y電容(CY3/CY4)，共模電感外包覆黑色聚酯薄膜膠帶，直立安裝的保險絲有包覆套管，突波吸收器未包覆套管

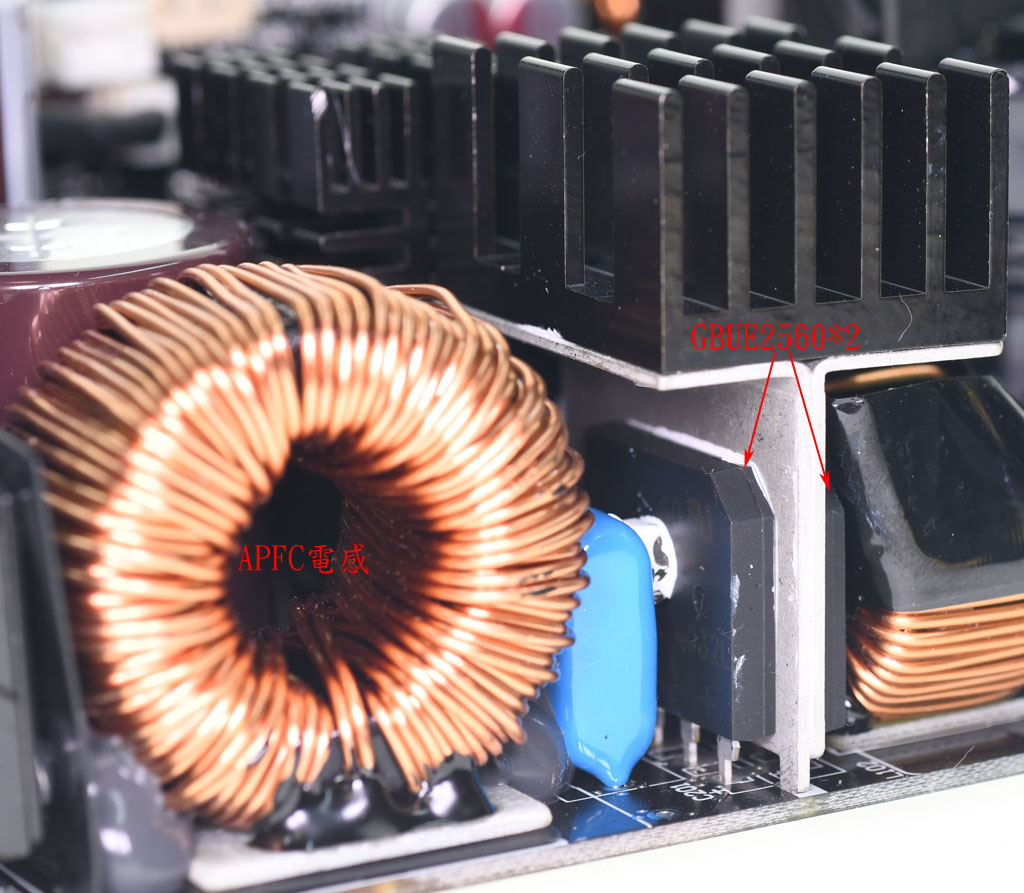

▼2顆並聯配置的VISHAY GBUE2560低導通壓降橋式整流器安裝在金屬散熱板的兩側，散熱板上方額外裝上鰭片增大散熱面積。左側APFC電感採用環形磁芯

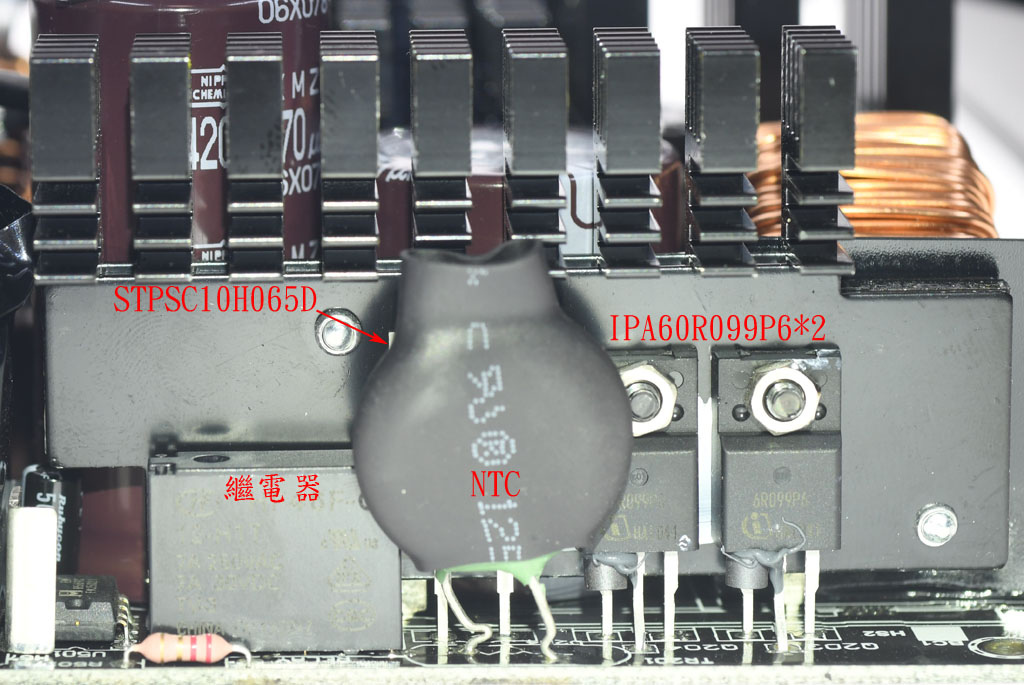

▼固定在散熱片上的APFC功率元件，有2顆Infineon IPA60R099P6全絕緣封裝MOSFET及1顆ST STPSC10H065D二極體。NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失

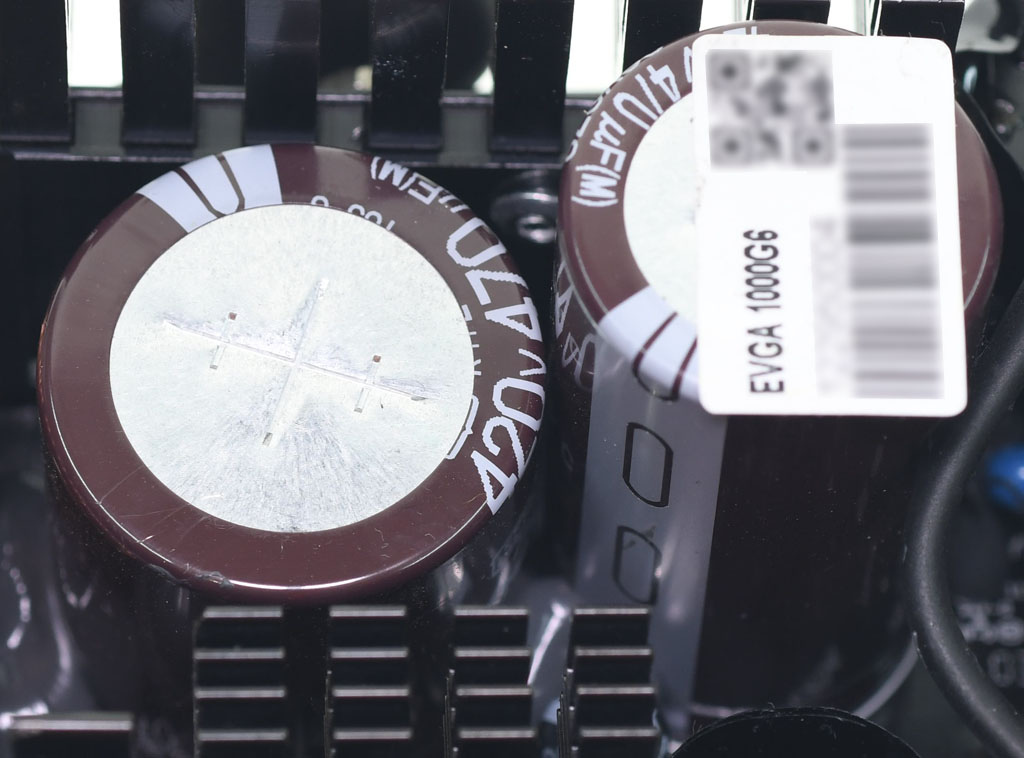

▼APFC電容採用2顆Nippon Chemi-con 420V 470µF KMZ系列105度電解電容並聯(總容值940µF)

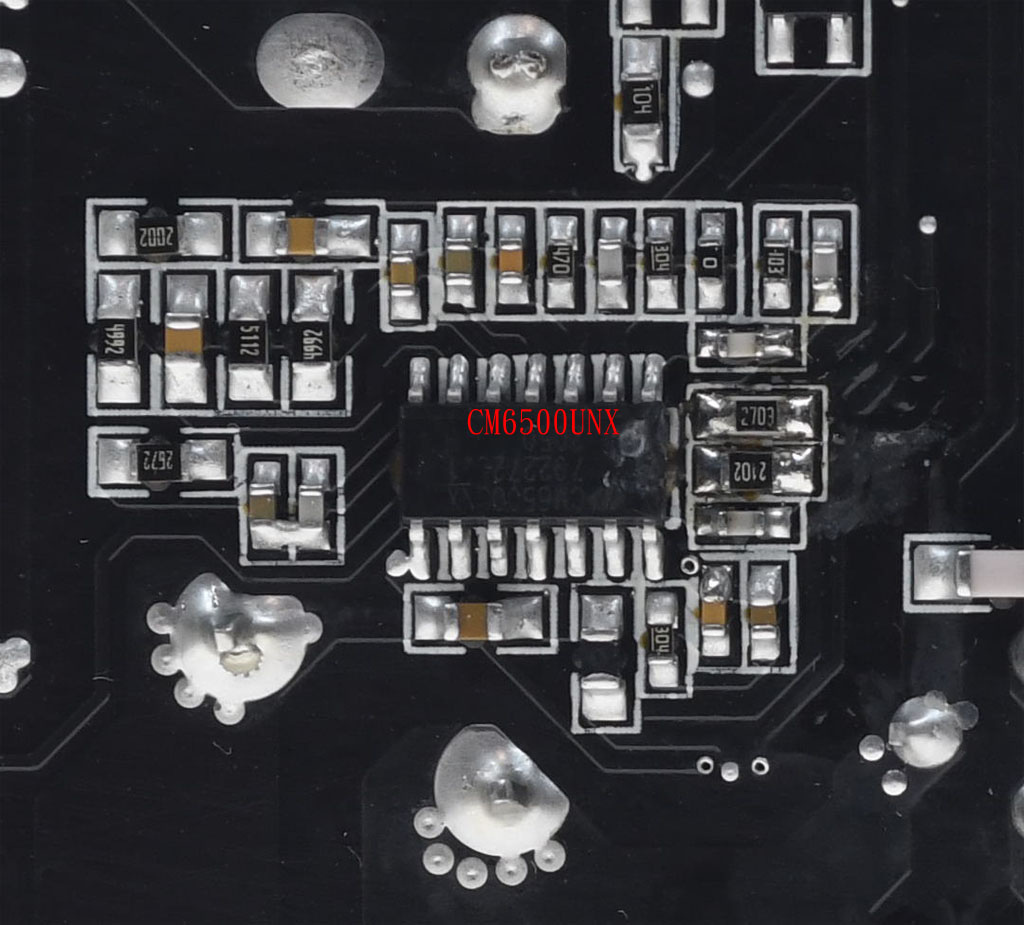

▼APFC電路控制用Champion CM6500UNX安裝在主電路板背面

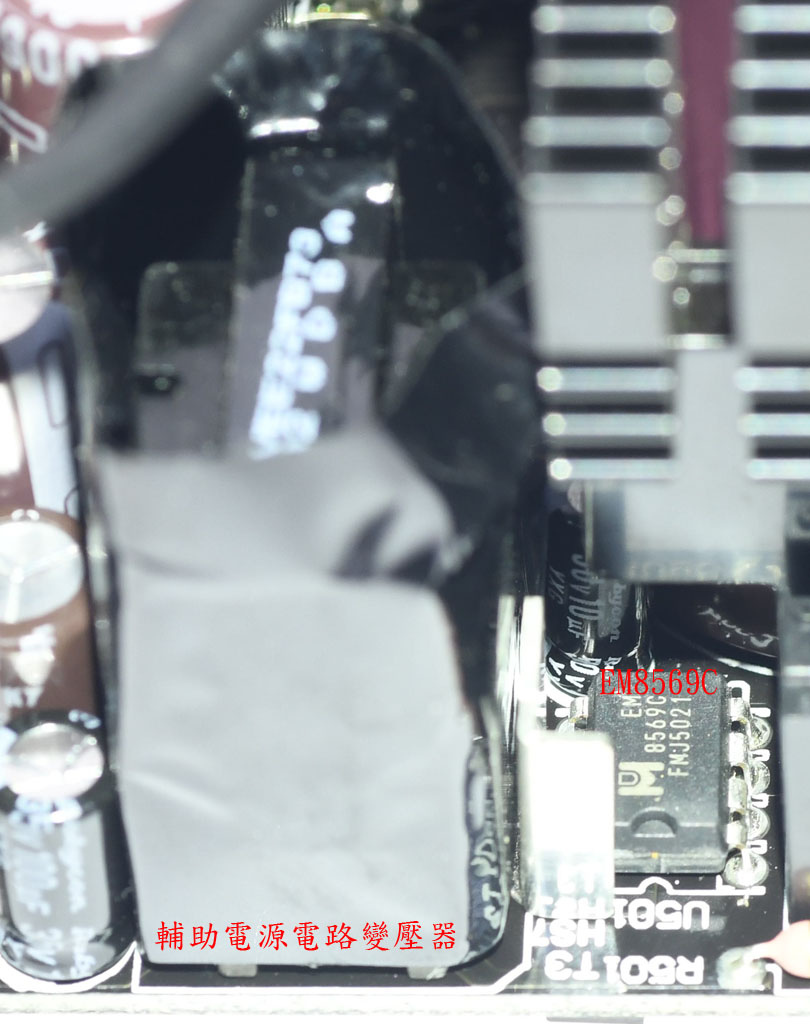

▼輔助電源電路一次側採用Excelliance MOS EM8569C整合電源IC，輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶

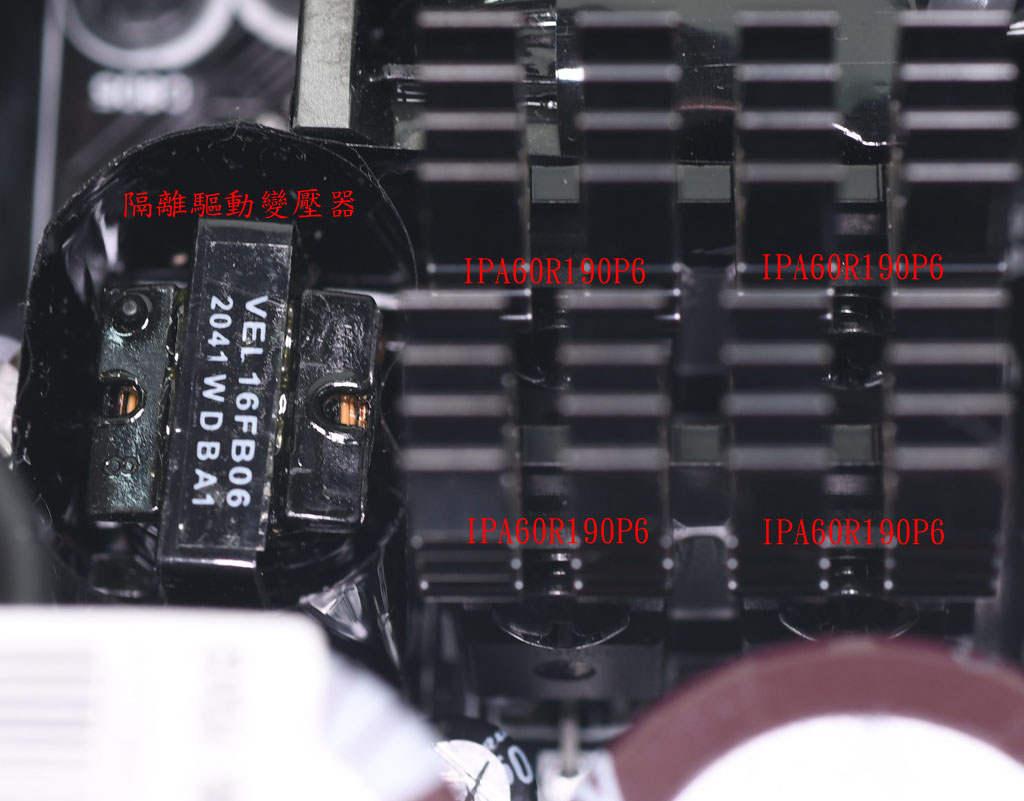

▼全橋LLC諧振轉換器一次側採用4顆Infineon IPA60R190P6全絕緣封裝MOSFET，2顆MOSFET共用一片散熱片。散熱片左方隔離驅動變壓器外面包覆黑色聚酯薄膜膠帶

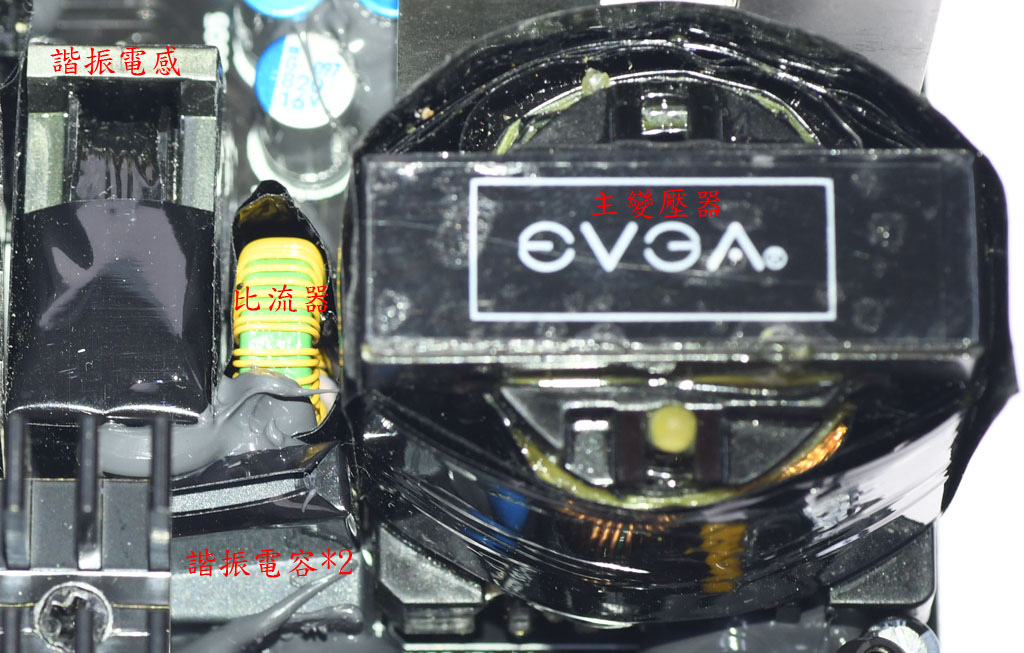

▼左側為一次側LLC諧振槽的諧振電感、2顆上下相疊的諧振電容、一次側電流比流器，諧振電感、比流器與上層諧振電容外包覆黑色聚酯薄膜膠帶。右側主變壓器外包覆黑色聚酯薄膜膠帶

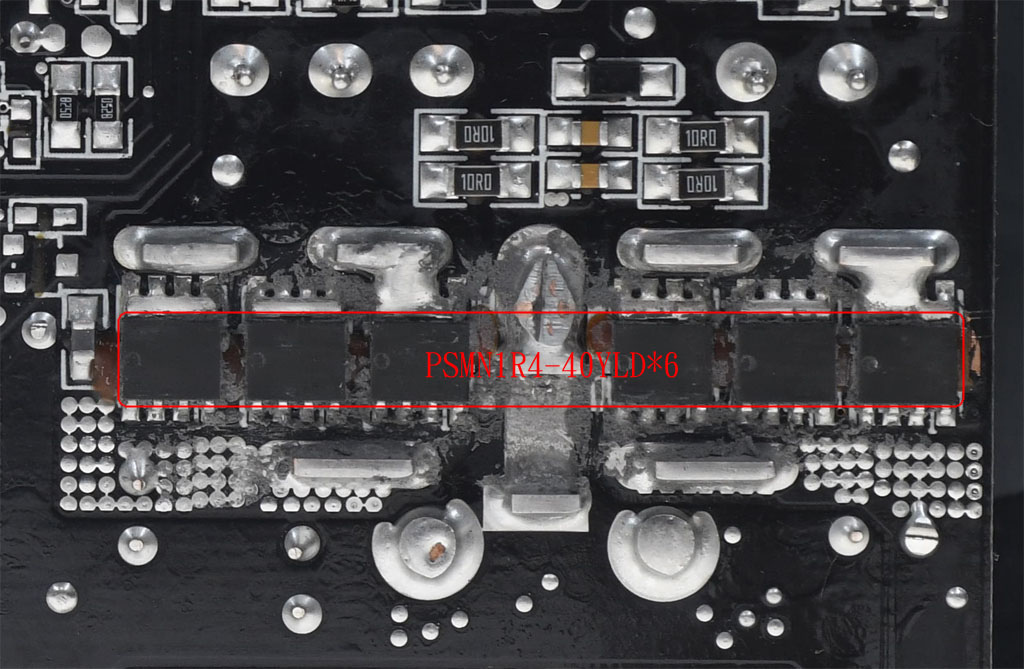

▼位於主電路板背面的二次側12V同步整流MOSFET使用6顆Nexperia PSMN1R4-40YLD MOSFET，周圍焊點可傳導MOSFET熱量至電路板正面金屬散熱片，MOSFET本身也使用膠固定在電路板上
▼主電路板背面Champion CU6901VPA負責控制一次側全橋諧振轉換器及二次側12V同步整流MOSFET
▼主變壓器旁2支二次側同步整流MOSFET散熱用直立金屬片上面加裝鰭片，增大散熱面積。下方有12V輸出濾波電路用Nippon Chemi-con固態電容、電感與Nippon Chemi-con電解電容

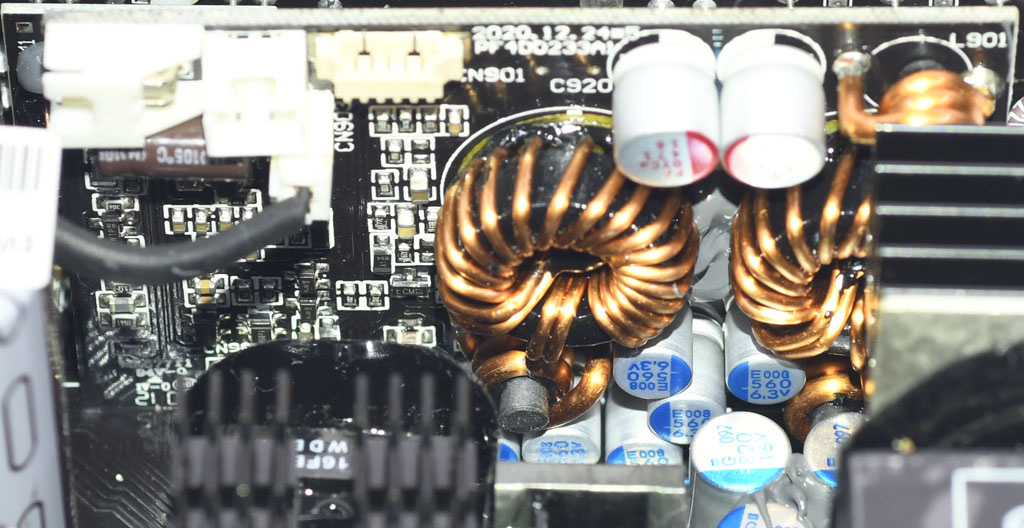

▼3.3V/5V DC-DC及風扇控制電路子板正面配置輸入/輸出電感及Nichicon/Nippon Chemi-con固態電容

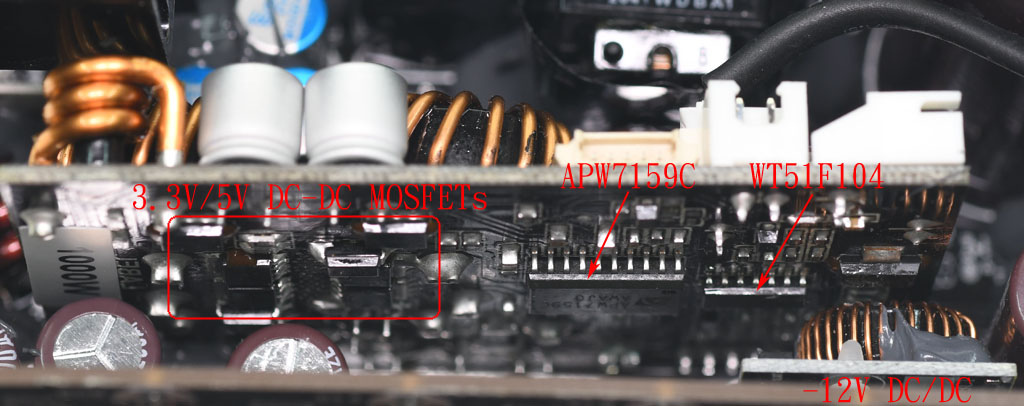

▼3.3V/5V DC-DC及風扇控制電路子板背面，左側有3.3V/5V DC-DC MOSFET，共有2組，每組採1HS+2LS配置。中間有3.3V/5V DC-DC控制用Anpec APW7159C。右側有風扇控制用Weltrend WT51F104微控制器。3.3V/5V DC-DC及風扇控制電路子板右下為-12V DC/DC電路子板

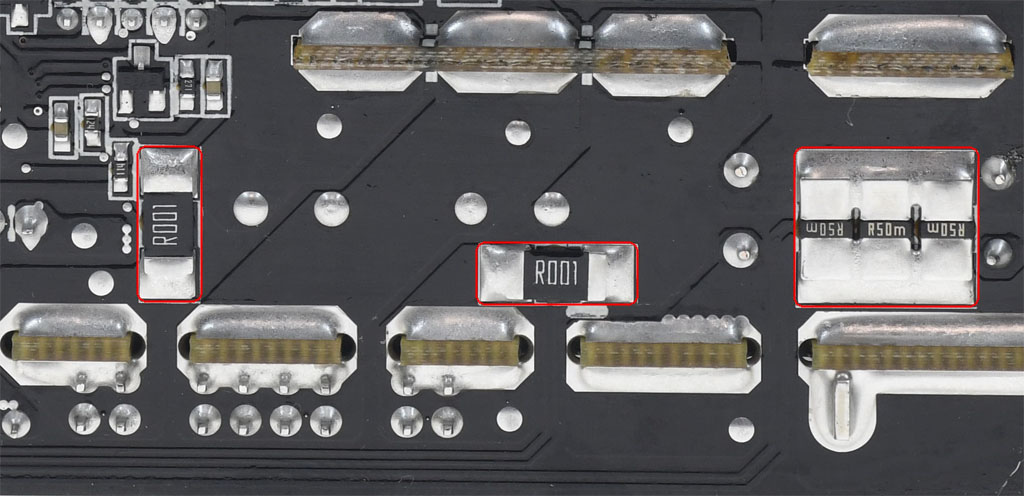

▼左側及中間的分流電阻用來偵測3.3V/5V輸出電流，右側3顆一起的分流電阻用來偵測12V輸出電流

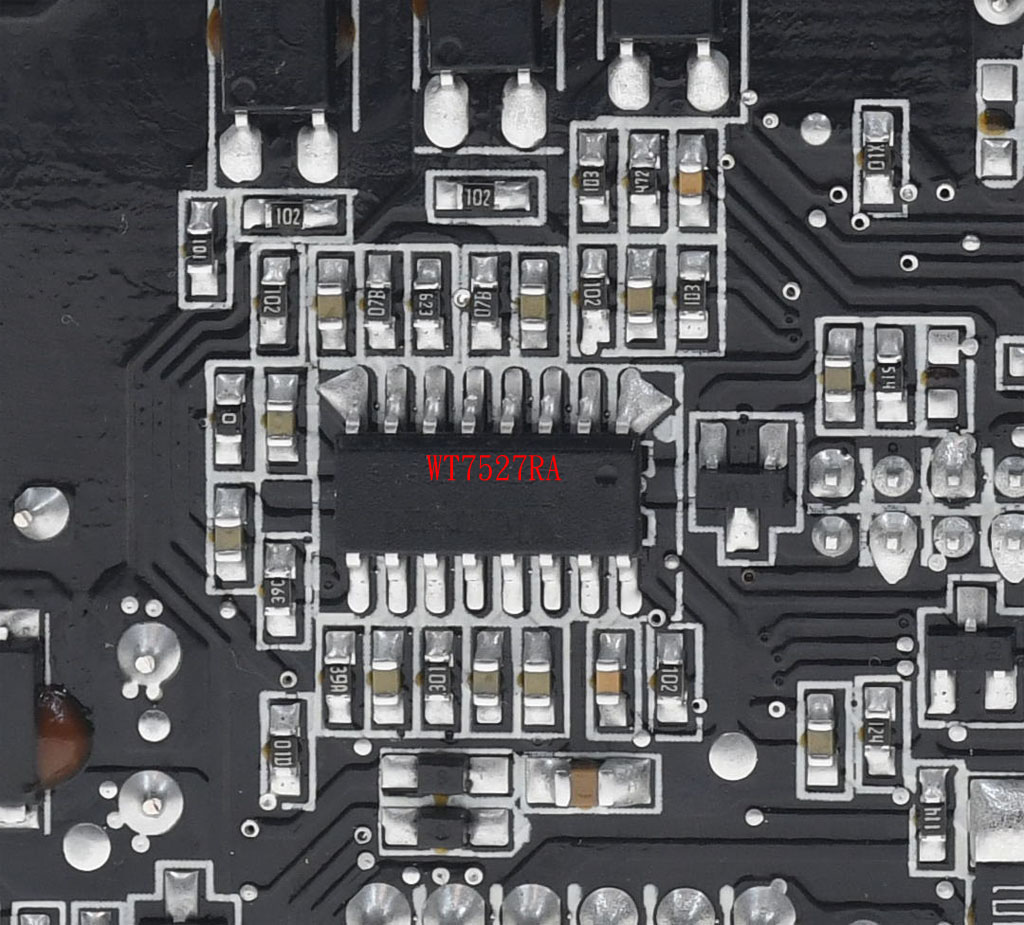

▼主電路板背面的Weltrend WT7527RA電源管理IC，提供輸出過電壓/欠電壓/過電流保護、接受PS-ON信號控制及產生Power Good信號
▼模組化輸出插座電路板背面未加上絕緣隔板，左上角裝一個測溫頭，接線至3.3V/5V DC-DC及風扇控制電路子板

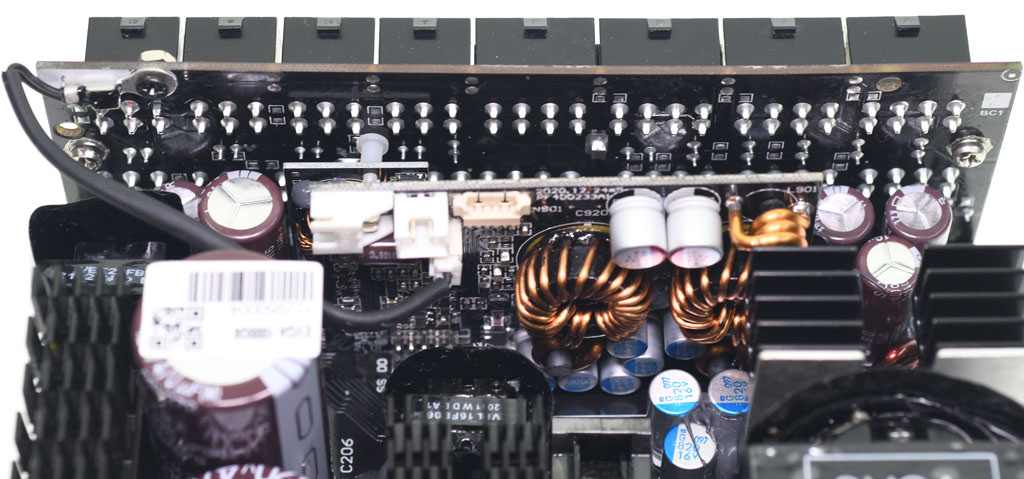

▼模組化輸出插座電路板正面設置11顆Nichicon固態電容及9顆Nippon Chemi-con固態電容，加強輸出濾波效果
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南

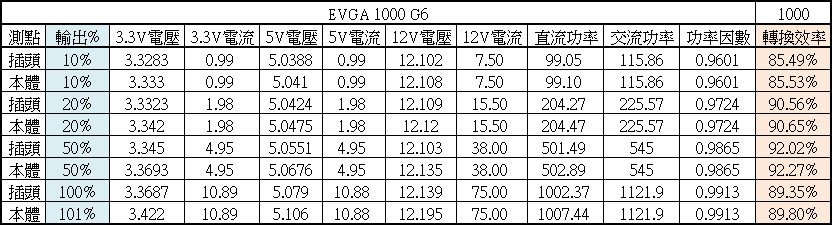

▼EVGA 1000 G6於20%/50%/100%下效率分別為90.56%/92.02%/89.35%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.04%至0.45%的影響

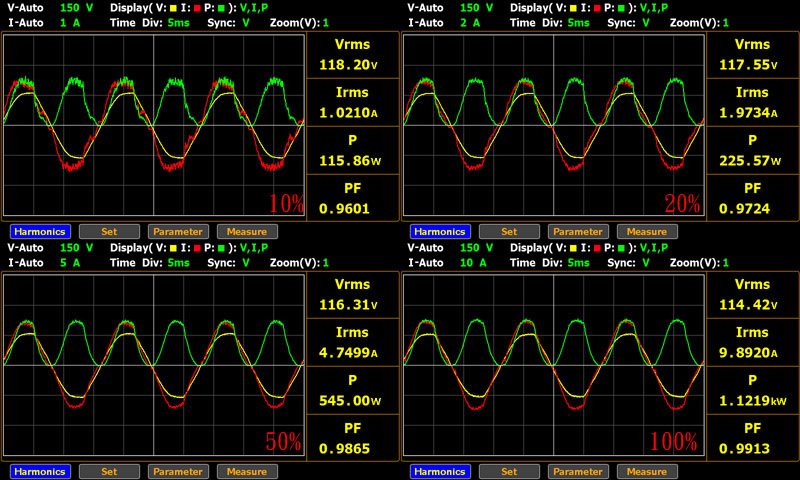

▼EVGA 1000 G6於10%、20%、50%、100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9865，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

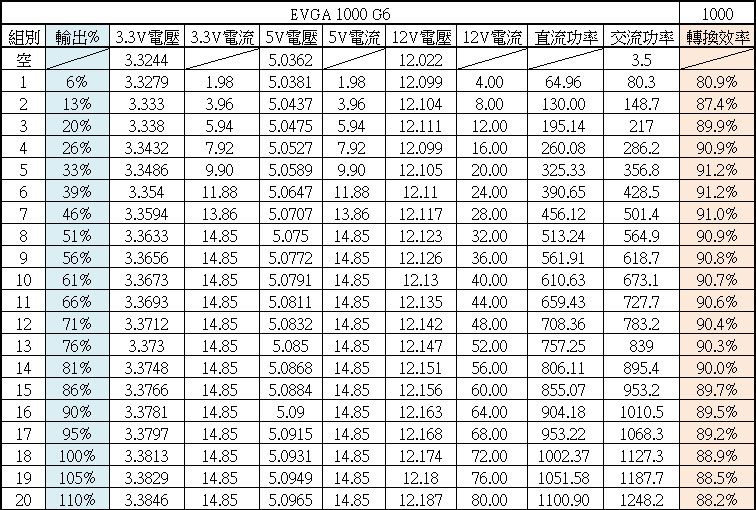

▼綜合輸出負載測試，輸出51%時3.3V/5V電流達15A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

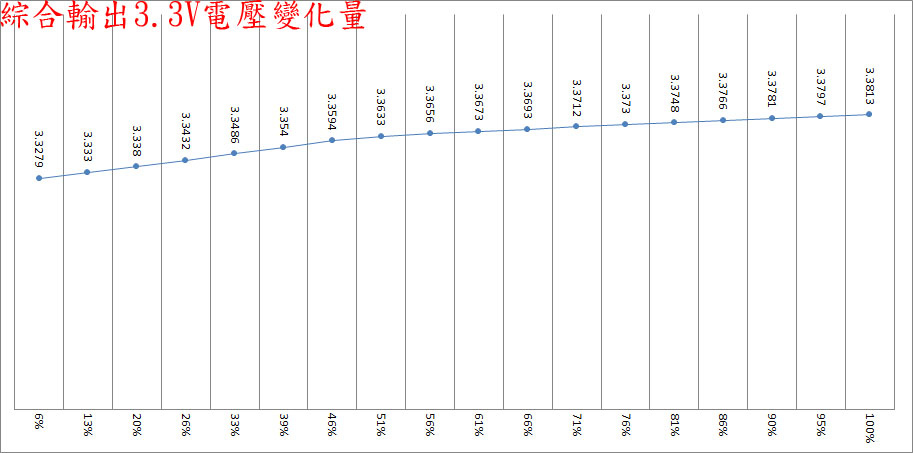

▼綜合輸出6%至100%之間3.3V輸出電壓最高與最低點差異為53.4mV

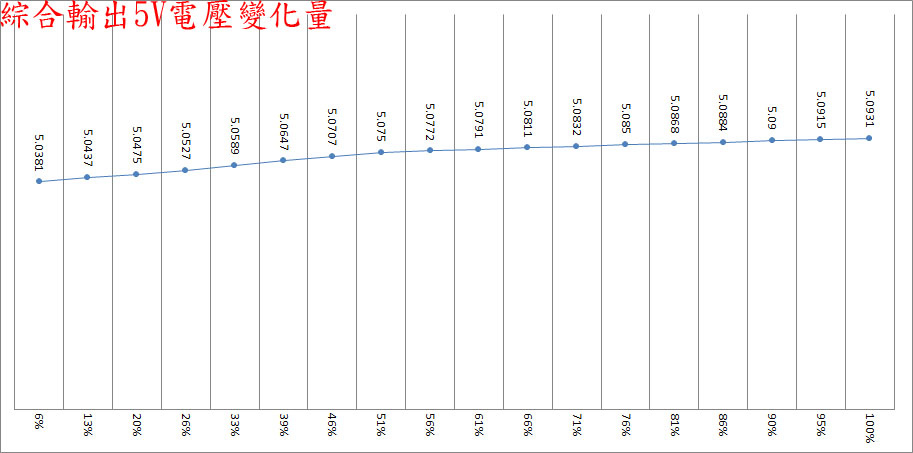

▼綜合輸出6%至100%之間5V輸出電壓最高與最低點差異為55mV

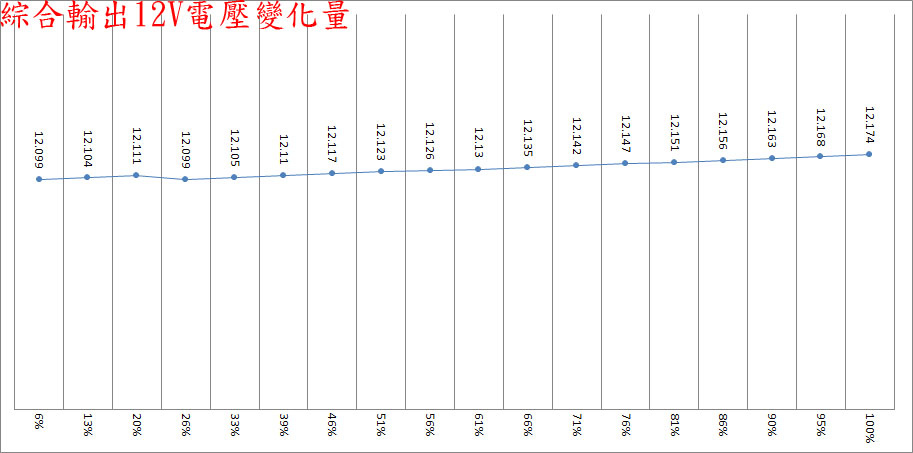

▼綜合輸出6%至100%之間12V輸出電壓最高與最低點差異為75mV

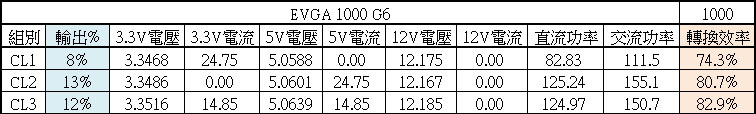

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

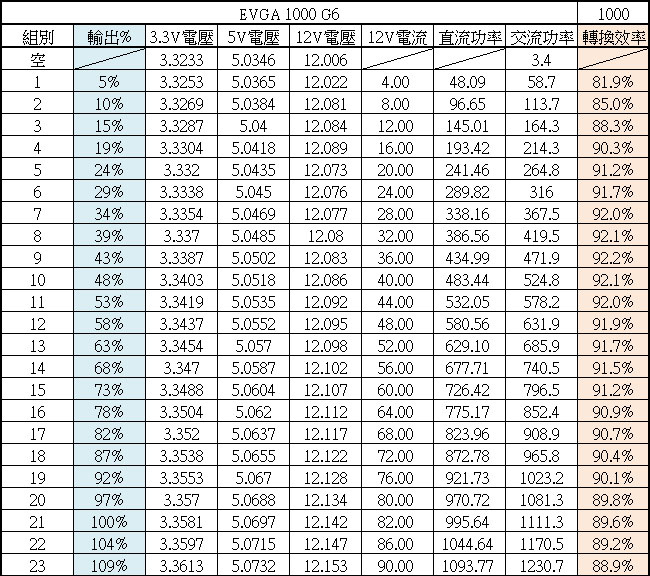

▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為32.8mV

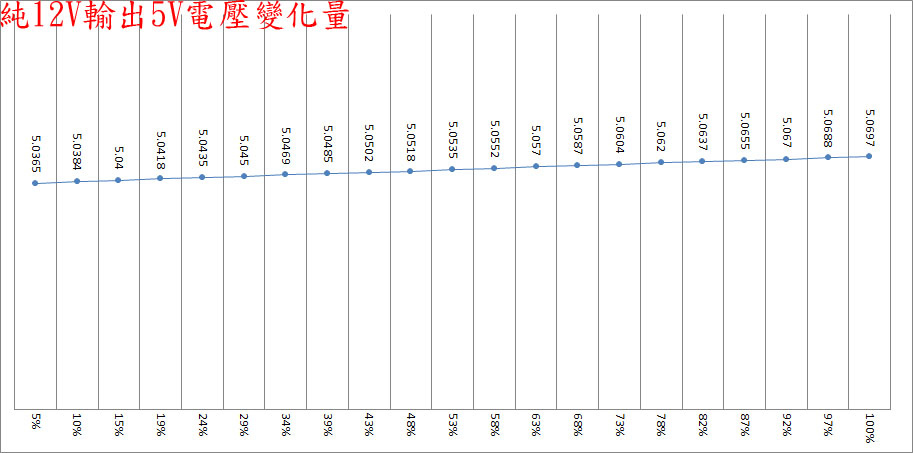

▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為33.2mV

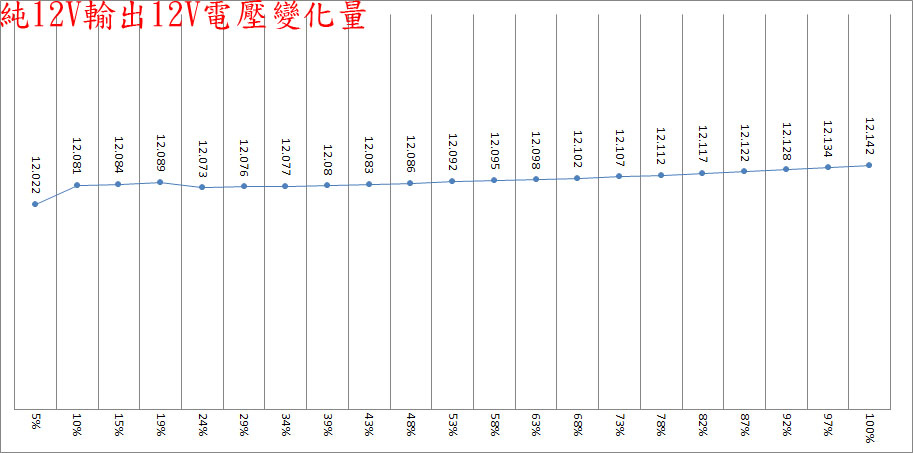

▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為120mV

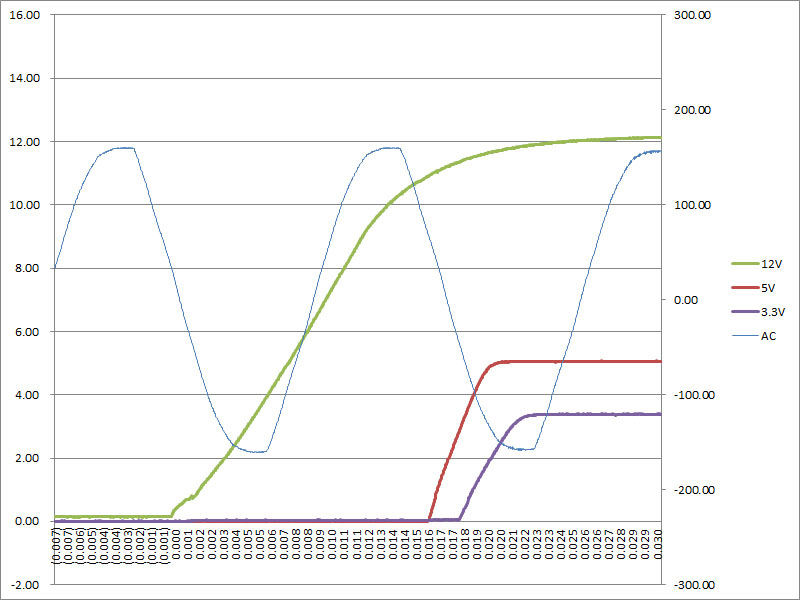

▼電源PS-ON信號啟動後直接3.3V/15A、5V/15A、12V/72A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為29ms，5V與3.3V上升時間為5ms

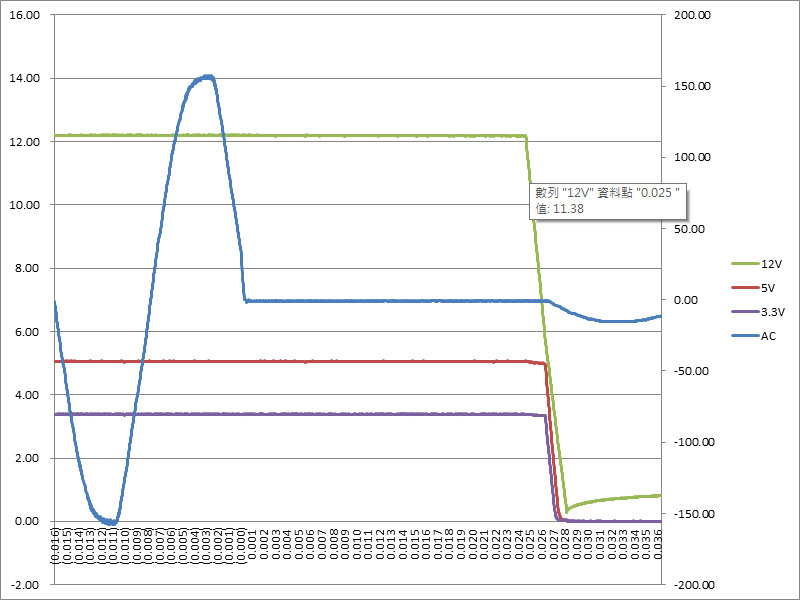

▼3.3V/15A、5V/15A、12V/72A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於25ms降至11.4V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼當輸出無負載時，12V有間歇運作產生的漣波，輸出在12V/12A以下漣波波形會隨電流改變，12V/12A之後漣波波形維持不變
▼於3.3V/15A、5V/15A、12V/72A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為9.6mV/14.8mV/10.4mV，高頻漣波分別為6.8mV/14.8mV/10mV

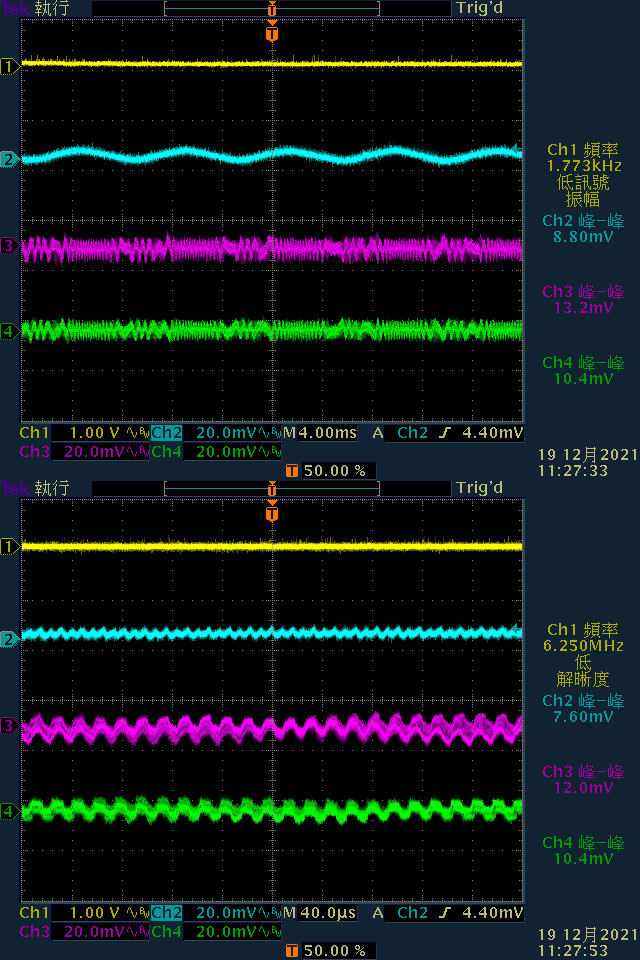

▼於12V/82A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為8.8mV/13.2mV/10.4mV，高頻漣波分別為7.6mV/12mV/10.4mV

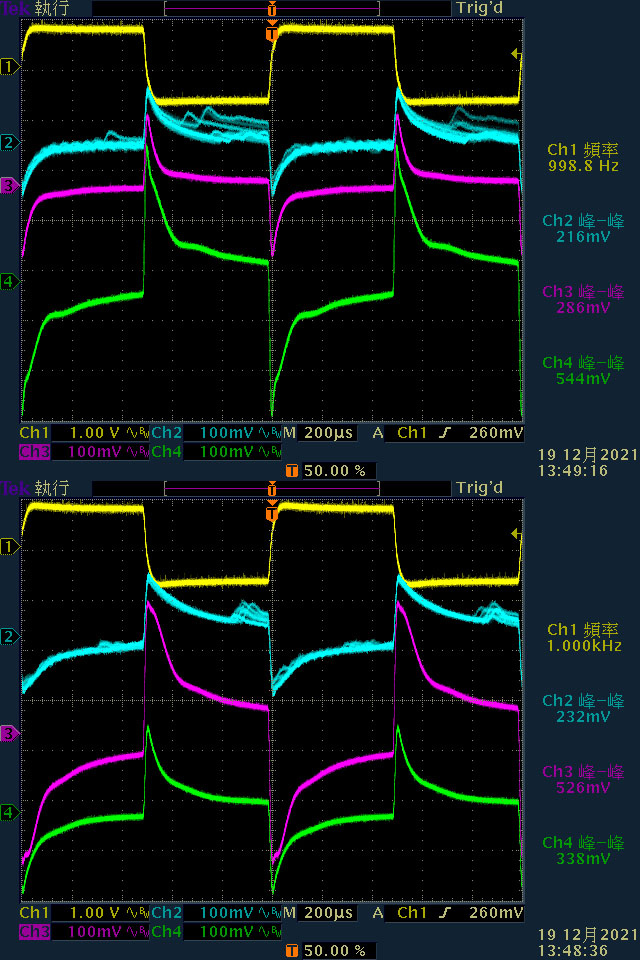

▼3.3V(上)啟動動態負載，變動範圍5A至15A，維持時間500微秒，最大變動幅度544mV，同時造成5V產生286mV、12V產生216mV的變動。5V(下)啟動動態負載，變動範圍5A至15A，維持時間500微秒，最大變動幅度為526mV，同時造成3.3V產生338mV、12V產生232mV的變動

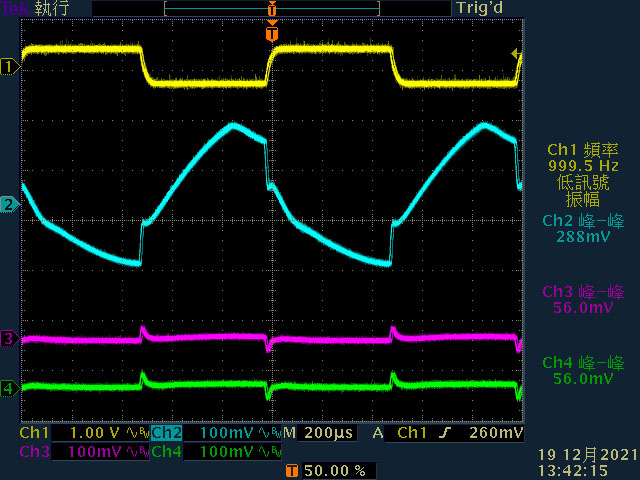

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為288mV，同時造成3.3V產生56mV、5V產生56mV的變動

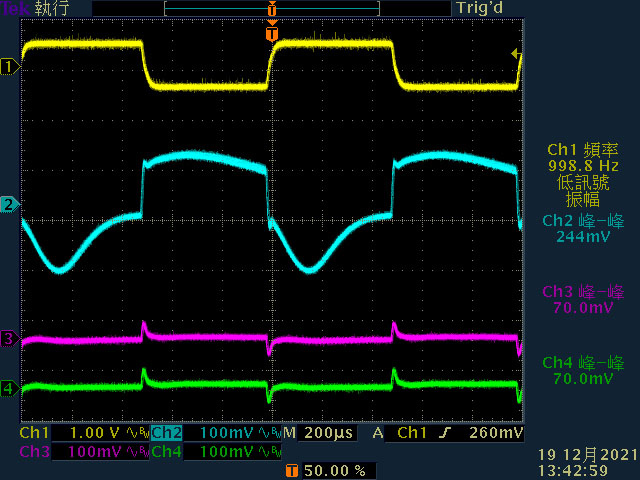

▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為244mV，同時造成3.3V產生70mV、5V產生70mV的變動

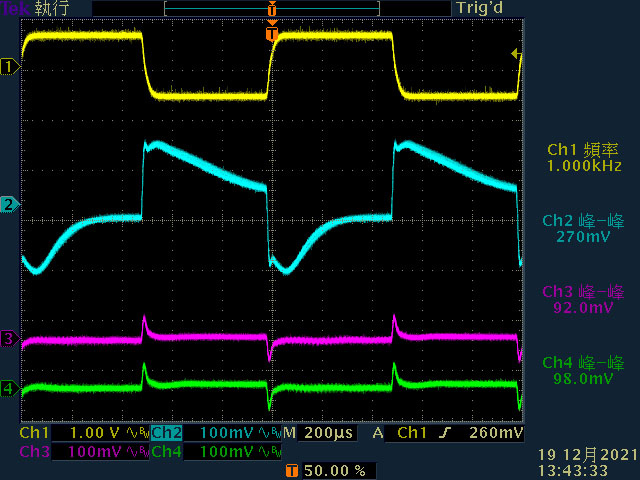

▼12V啟動動態負載，變動範圍35A至70A，維持時間500微秒，最大變動幅度為270mV，同時造成3.3V產生98mV、5V產生92mV的變動

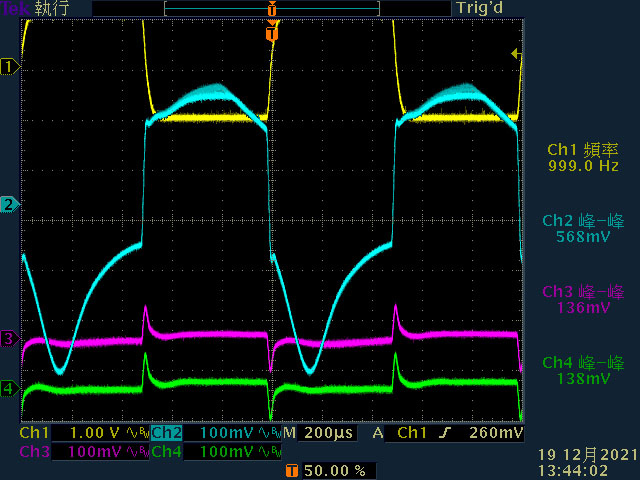

▼12V啟動動態負載，變動範圍10A至70A，維持時間500微秒，最大變動幅度為568mV，同時造成3.3V產生138mV、5V產生136mV的變動
▼電源供應器滿載輸出下內部(上圖)及本體背面外殼(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

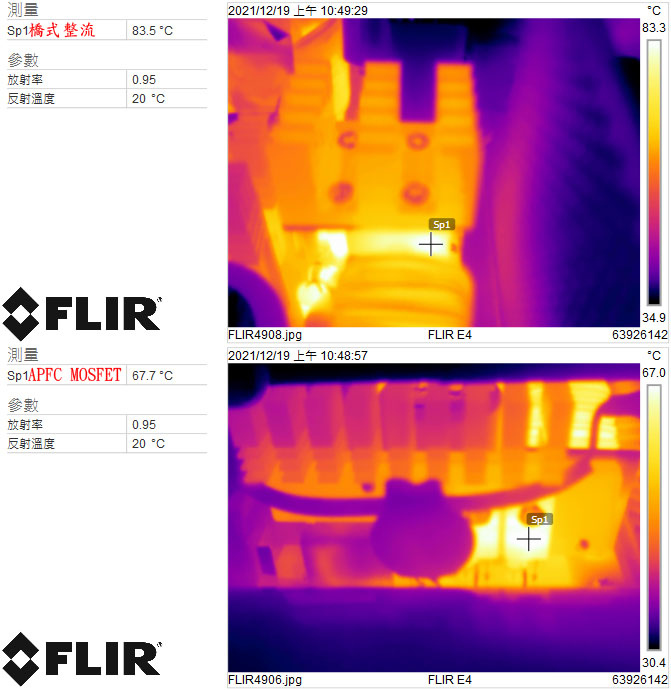

▼電源供應器滿載輸出下橋式整流(上圖)及APFC MOSFET(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

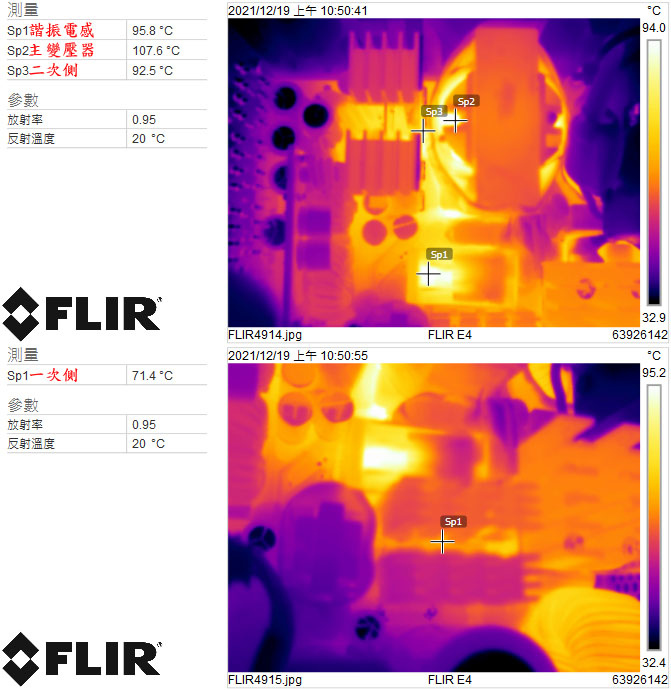

▼電源供應器滿載輸出下諧振電感/主變壓器/二次側(上圖)及一次側MOSFET(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

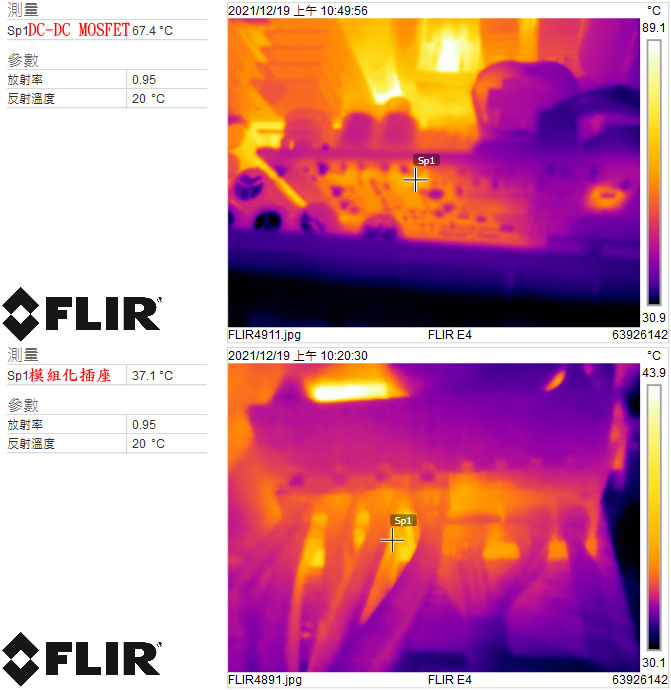

▼電源供應器滿載輸出下DC-DC MOSFET(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
◆採用全模組化設計，搭配黑色編織網包覆(ATX24P)及帶狀(其他)模組化線組。提供2個EPS 4+4P，8個PCIE 6+2P，12個直角SATA，4個直式大4P，附上1條大4P轉小4P轉接線。EPS 4+4P使用16AWG線材
◆鋁合金薄板沖壓而成的風扇護網可單獨取下。具備ECO風扇模式開關，可選擇常時運轉或是低負載/溫度下風扇不運轉，負載/溫度提高後啟動溫控運轉
◆交流輸入插座與總開關後方設置獨立電路板安裝元件，並加裝金屬遮罩及絕緣隔板。磁芯、L/N電源線、保險絲、風扇模式開關焊點與線路都有包覆套管，突波吸收器未包覆套管
◆電路板背面焊點整體做工良好，透過電路板二次側區域的導熱墊可將MOSFET的熱量傳導至外殼協助散熱
◆採用APFC、全橋諧振架構、同步整流輸出12V，並透過DC-DC轉換3.3V/5V/-12V
◆APFC/一次側MOSFET使用Infineon，APFC二極體使用ST，二次側同步整流MOSFET使用Nexperia。APFC/一次側MOSFET使用全絕緣封裝
◆固態及電解電容均採用日系品牌
◆二次側電源管理IC可偵測輸出電壓與電流是否在正常範圍
◆模組化插座板與主電路板透過電路板焊盤及金屬插針焊接連接
各項測試結果簡單總結：
◆EVGA 1000 G6於20%/50%/100%下效率分別為90.56%/92.02%/89.35%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆EVGA 1000 G6的功率因數修正，滿足80PLUS金牌認證要求輸出50%下功率因數需大於0.9
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態，12V上升時間為29ms，3.3V/5V上升時間為5ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於25ms後降至11.4V
◆輸出無負載時12V有間歇運作產生的漣波；12V/12A之後波形維持不變；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為9.6mV/14.8mV/10.4mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為8.8mV/13.2mV/10.4mV
◆3.3V/5V動態負載測試，變動範圍5A至15A，維持時間500微秒，最大變動幅度分別為544mV/526mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為288mV
◆12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為244mV
◆12V動態負載測試，變動範圍35A至70A，維持時間500微秒，最大變動幅度為270mV
◆12V動態負載測試，變動範圍10A至70A，維持時間500微秒，最大變動幅度為568mV
◆熱機下3.3V過電流截止點在31A(124%)，5V過電流截止點在34A(136%)，12V過電流截止點在117A(140%)
報告完畢，謝謝收看
