特色：
●通過80PLUS白金認證，典型轉換效率高於92%，降低廢熱產生，節省電能消耗及電費支出
●搭配黑色隔離網包覆(ATX20+4P/EPS 4+4P/PCIE 6+2P)及帶狀(SATA/大4P)模組化線組
●提供2個EPS 4+4P接頭，支援高階Intel/AMD最新處理器/主機板平台，並符合ErP 2014 Lot 3節能規範
●雙TI數位控制器控制交錯式APFC及全橋LLC諧振轉換，搭配12V同步整流及3.3V/5V/-12V DC-DC轉換設計，使12V可用功率最大化，降低漣波雜訊及電壓波動，改善輸出交叉調整率
●採用源自NIDEC SERVO "GentleTyphoon"溫柔颱風的VENTO PRO 120 PWM雙滾珠軸承風扇，搭配低負載/低溫度風扇停轉功能，於低負荷/低溫度下風扇停止運轉，負荷/溫度提高後啟動運轉
●提供OCP/OVP/UVP/SCP/OPP/OTP/NLO/SIP工業等級保護
●採用全日系電解電容，加強可靠度及耐用度
XPG CYBERCORE 1300W輸出接頭數量：
ATX20+4P：1個
EPS 4+4P：2個
PCIE 6+2P：10個
SATA：16個(SATA+大4P最多16個)
大4P：8個(SATA+大4P最多16個)
小4P：2個(由大4P轉接)
▼紅色外盒正面有80PLUS白金認證標誌、Cooling by Nidec標誌、產品外觀圖、商標、產品名稱、輸出功率
▼紅色外盒背面左側有商標及分解圖。右側有產品名稱、負荷VS風扇轉速圖表、轉換效率圖表、輸入/輸出規格表
▼紅色外盒上側面有商標、產品名稱、輸出功率。下側面有商標、產品名稱、多國語言產品特色說明
▼紅色外盒左側面有商標、產品名稱、線組/接頭配置長度圖、接頭數量表、外觀尺寸圖、模組化輸出插座圖
▼紅色外盒右側面有商標、產品名稱、Cybenetics測試連結QR碼、官網產品介紹連結QR碼、廠商資訊、產地、條碼、安規認證標誌
▼打開盒蓋後可看到印在內側的GAME TO THE XTREME標語

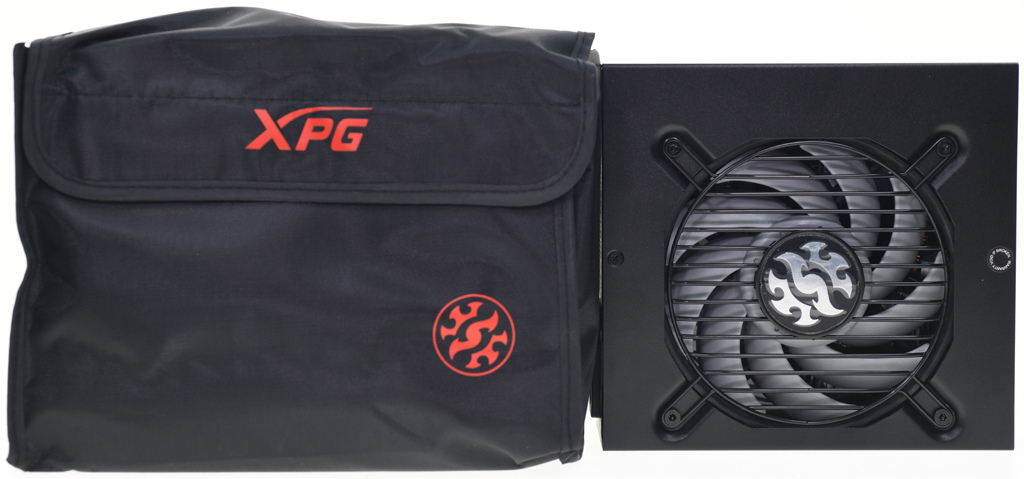

▼印有商標的黑色尼龍整線包比電源本體還大，內裝交流電源線及所有的模組化線組

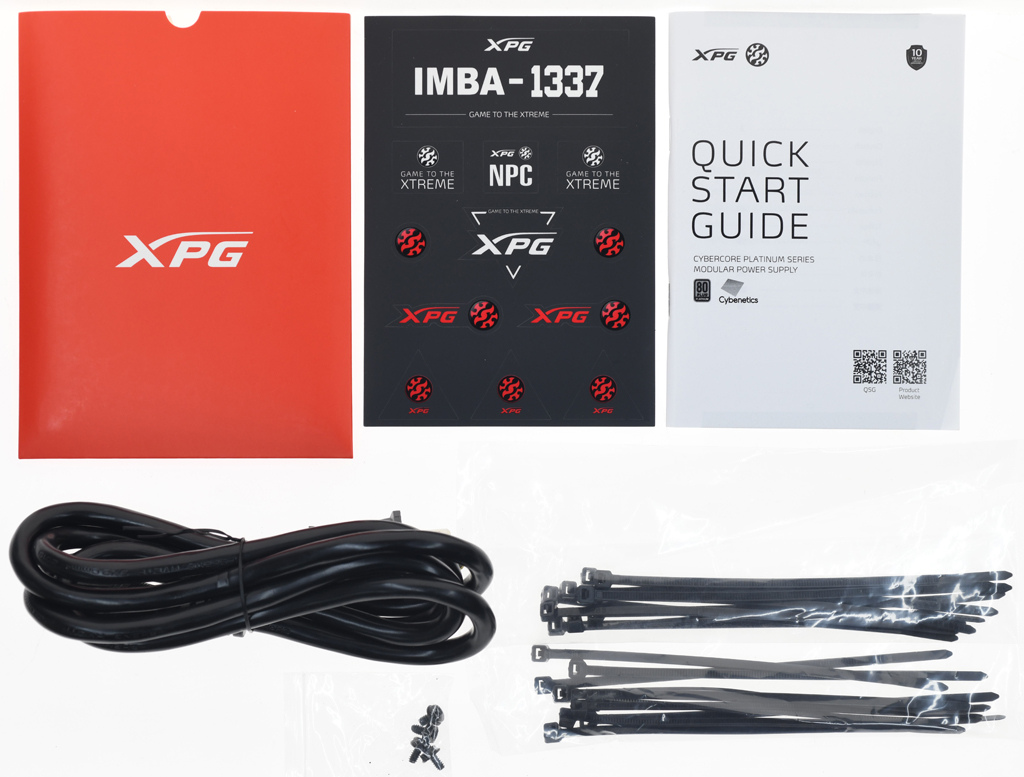

▼多國語言說明書及貼紙放在印有商標的紅色封套內，3芯2.0mm²交流電源線可承受15A電流，隨附塑膠束線帶及固定螺絲

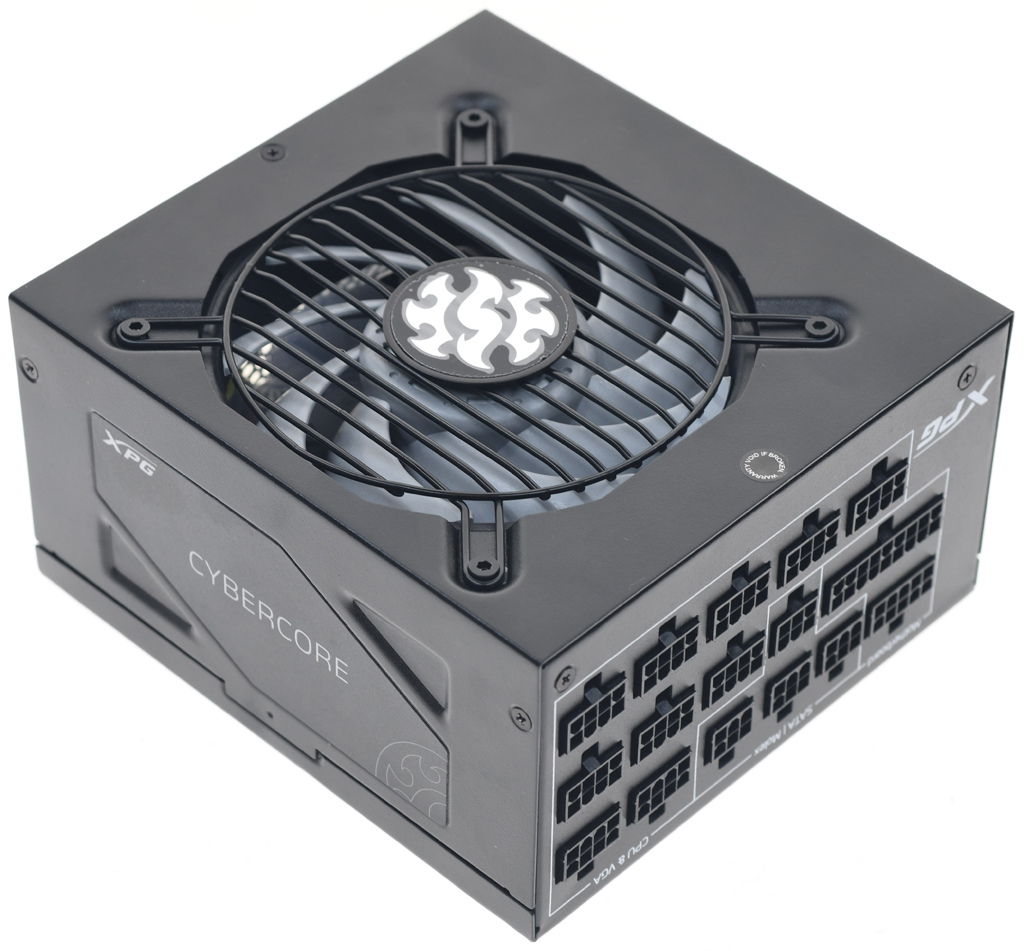

▼本體尺寸為150mm(W)x86mm(H)x160mm(D)

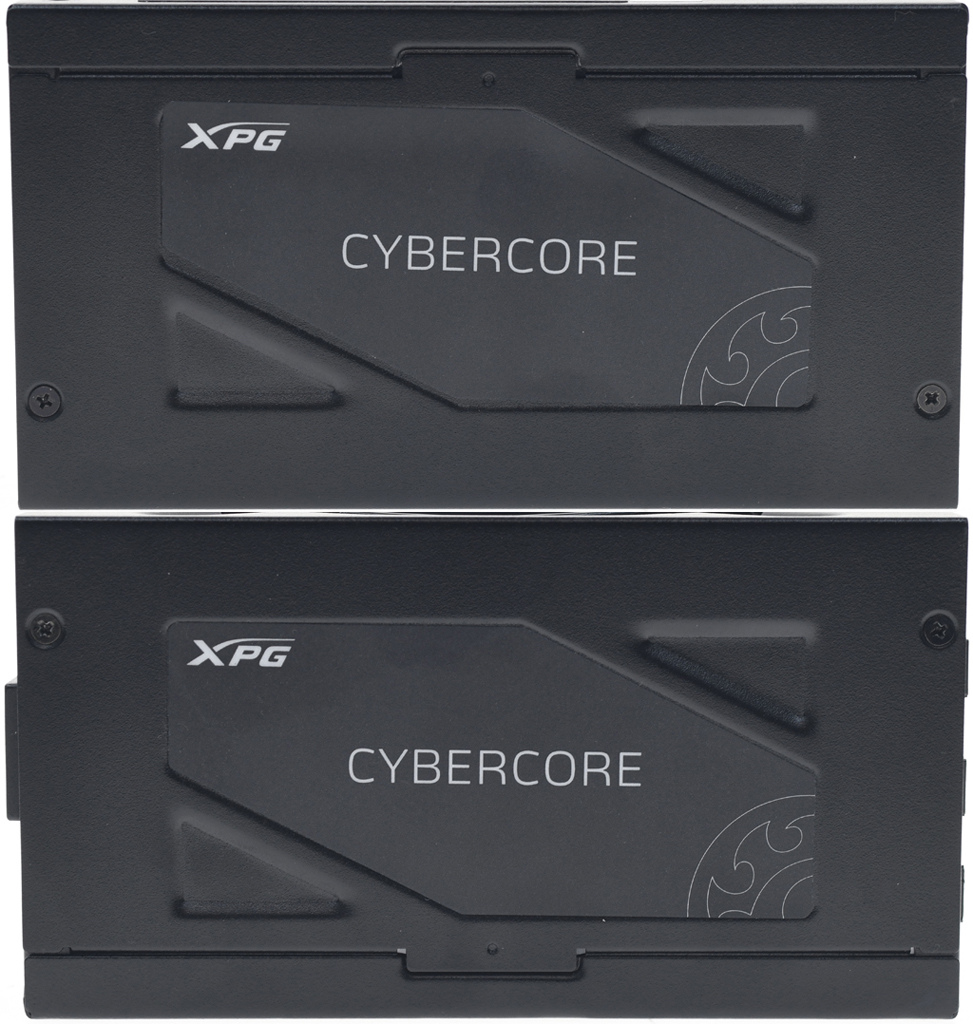

▼本體兩側外殼有幾何造型裝飾凹槽，最大的凹槽內貼上印有商標及產品名稱的裝飾貼紙

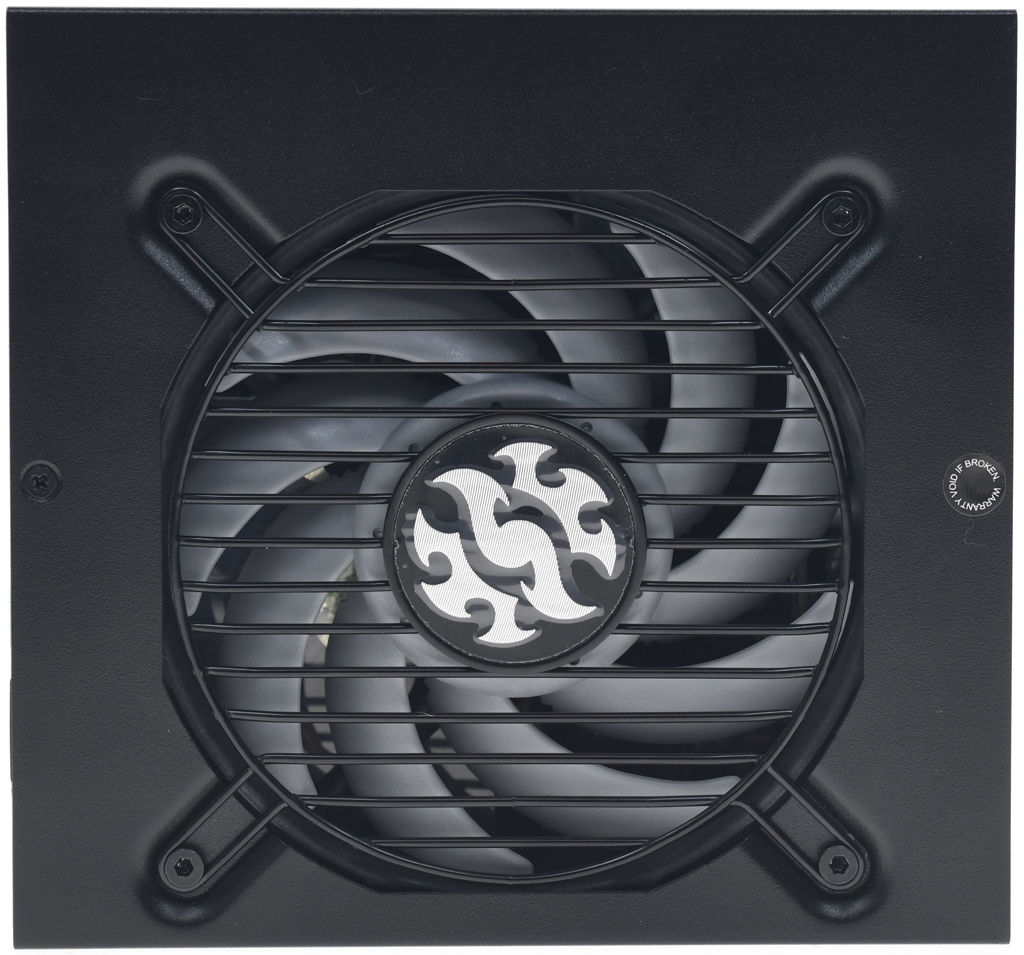

▼黑色直條風扇護網中央有商標裝飾銘牌

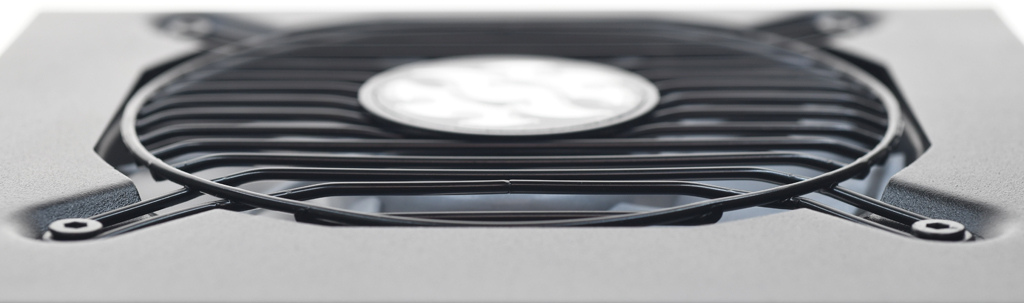

▼黑色直條風扇護網稍微凸出，使護網與風扇扇葉之間距離6至8mm，降低風切聲

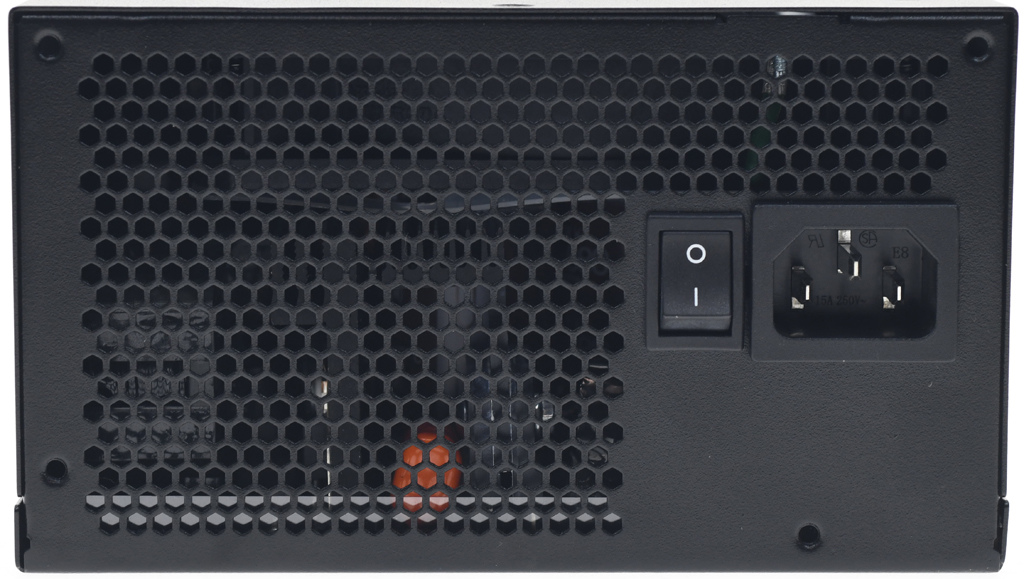

▼出風口處設有交流輸入插座及電源總開關

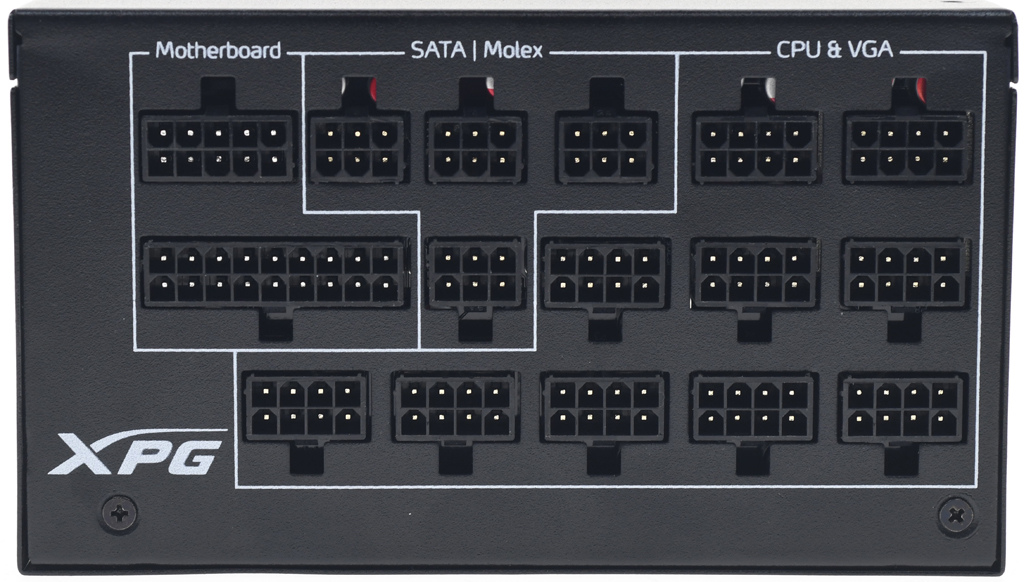

▼模組化線組輸出插座旁有白色字體及外框標示，左下角有商標

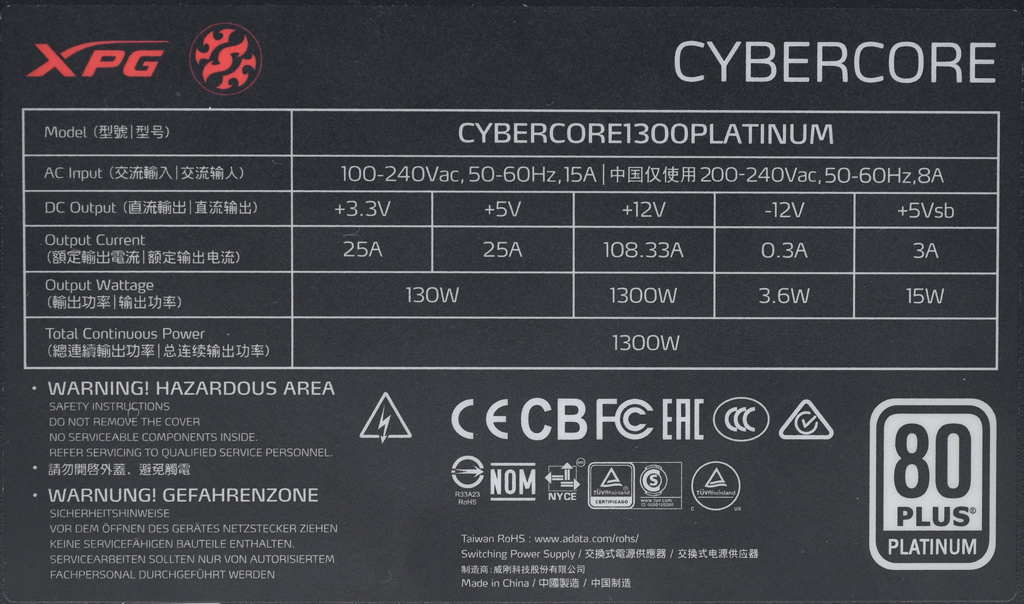

▼電源本體背面外殼貼上規格標籤，標籤印上商標、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、安規/BSMI認證標誌、產地、80PLUS白金認證標誌

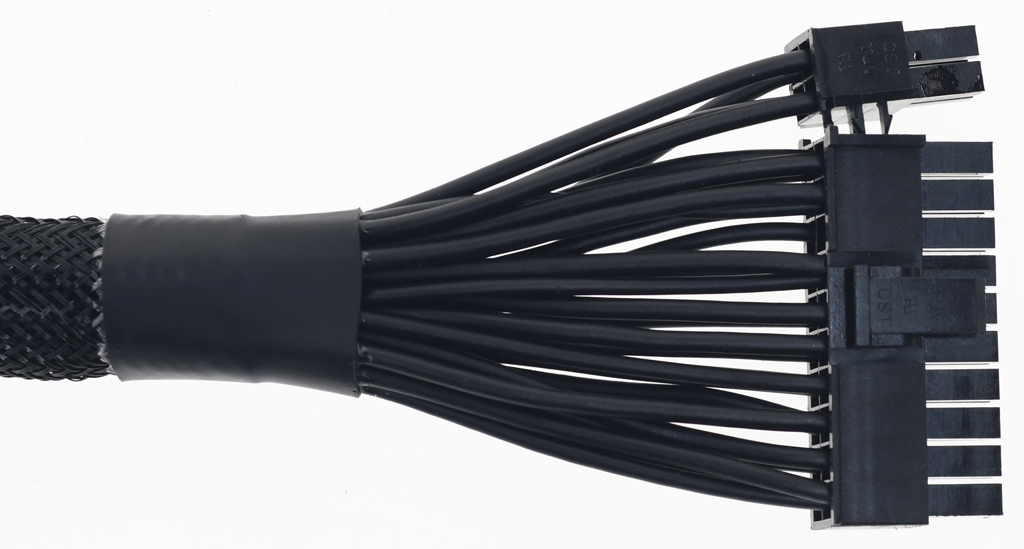

▼一組主機板電源黑色編織網包覆模組化線路，提供1個ATX20+4P接頭，線路長度為74公分
▼兩組處理器電源黑色編織網包覆模組化線路，提供2個EPS 4+4P接頭，線路長度為74.5公分

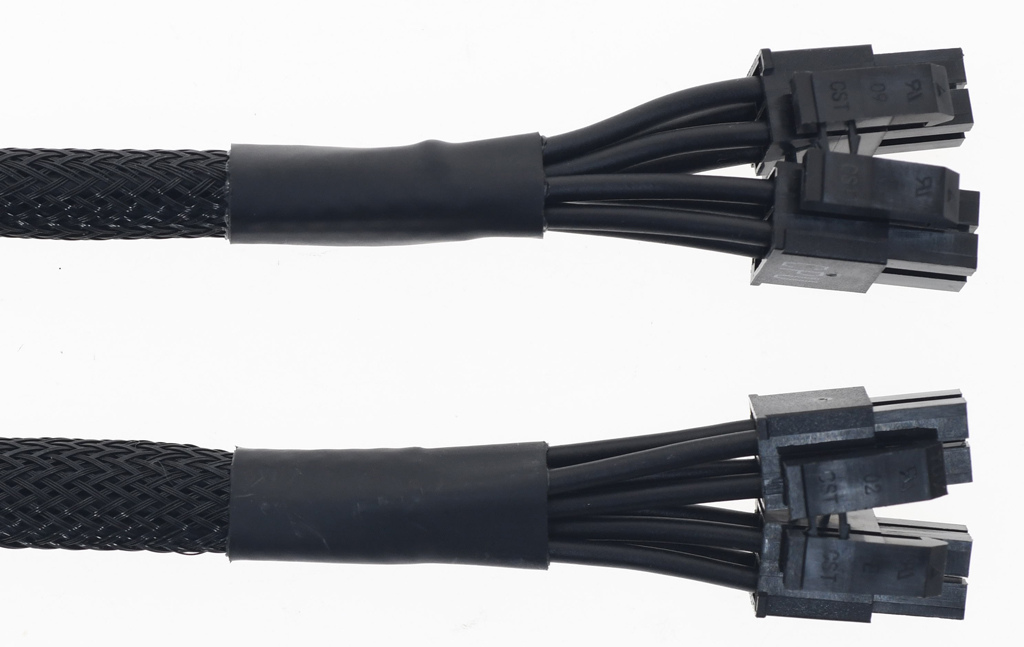

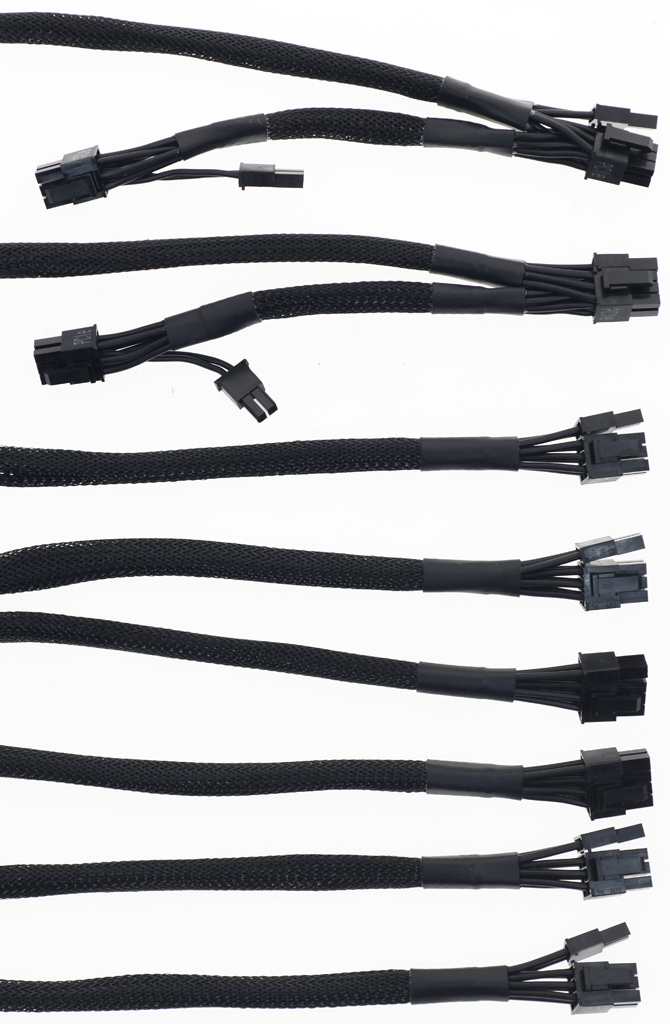

▼八組顯示卡電源黑色編織網包覆模組化線路，共提供10個PCIE 6+2P接頭。其中六條為單頭配置，線路長度為75公分；兩條為雙頭配置，至第一個接頭線路長度為74.5公分，接頭間線路長度為15公分

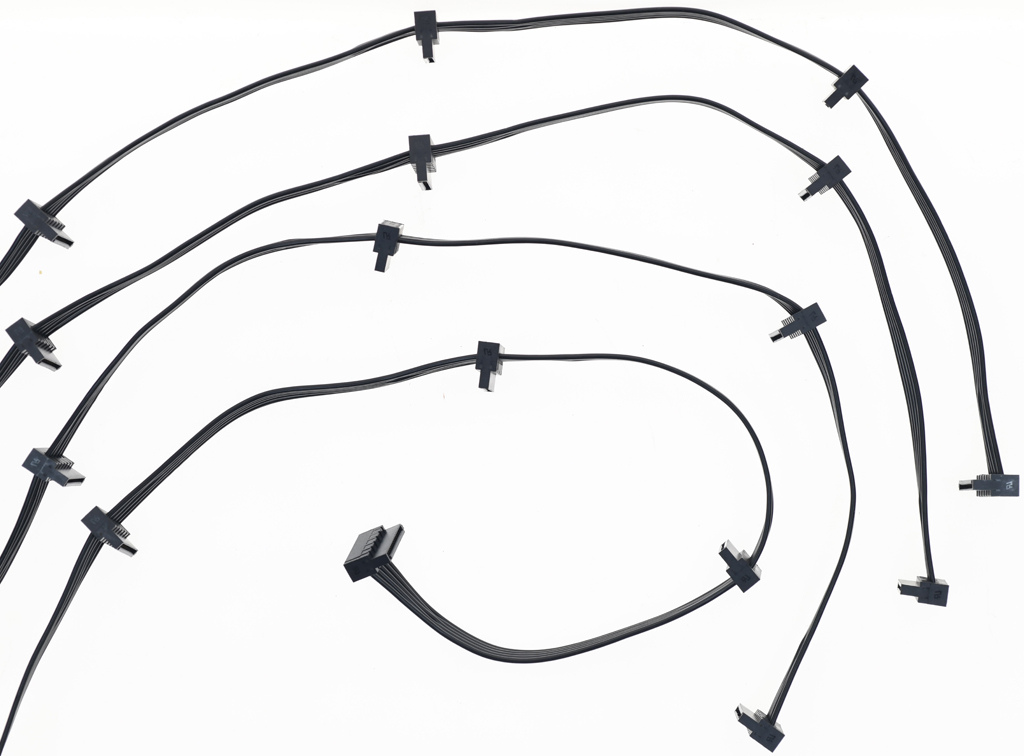

▼四組SATA接頭黑色帶狀模組化線路，提供16個直角SATA接頭，至第一個接頭線路長度為59公分，接頭間線路長度為14公分

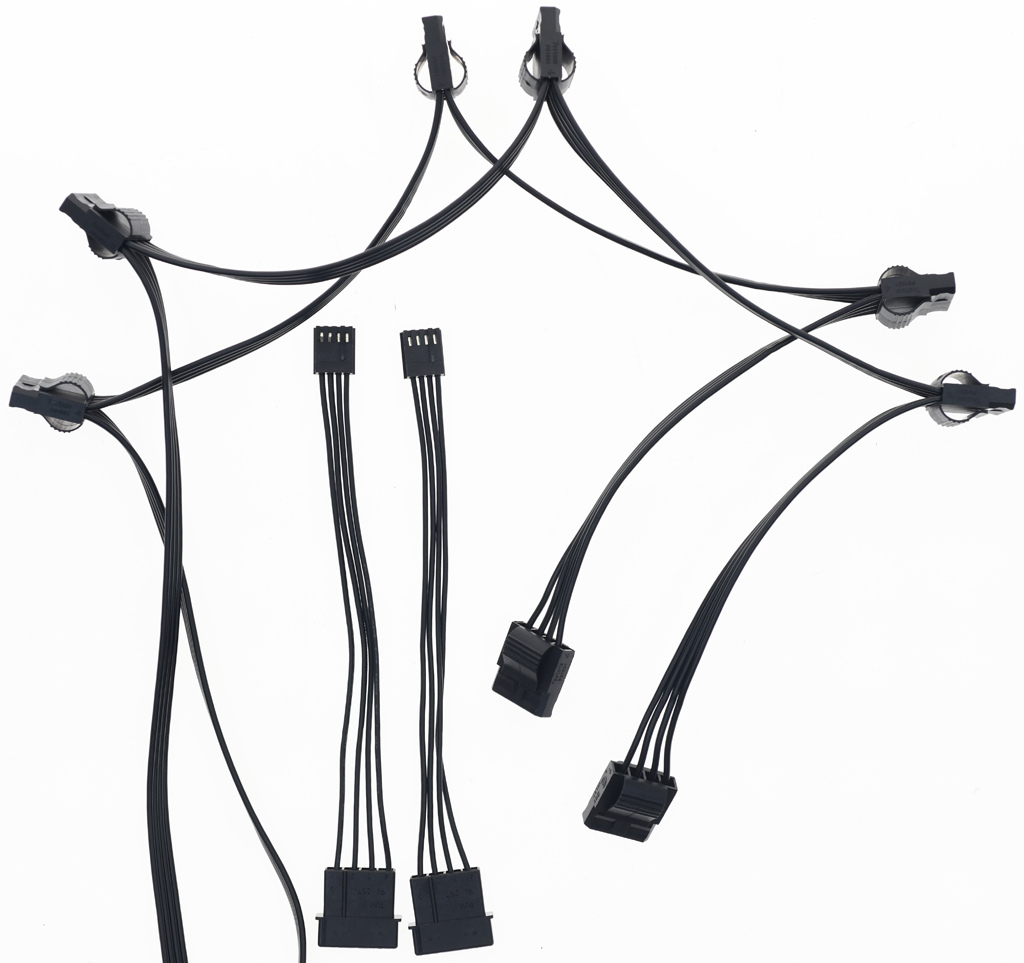

▼兩組大4P接頭黑色帶狀模組化線路，提供8個省力易拔大4P接頭，至第一個接頭線路長度為59公分，接頭間線路長度為14.5公分。隨附兩條長度15公分的大4P轉小4P轉接線

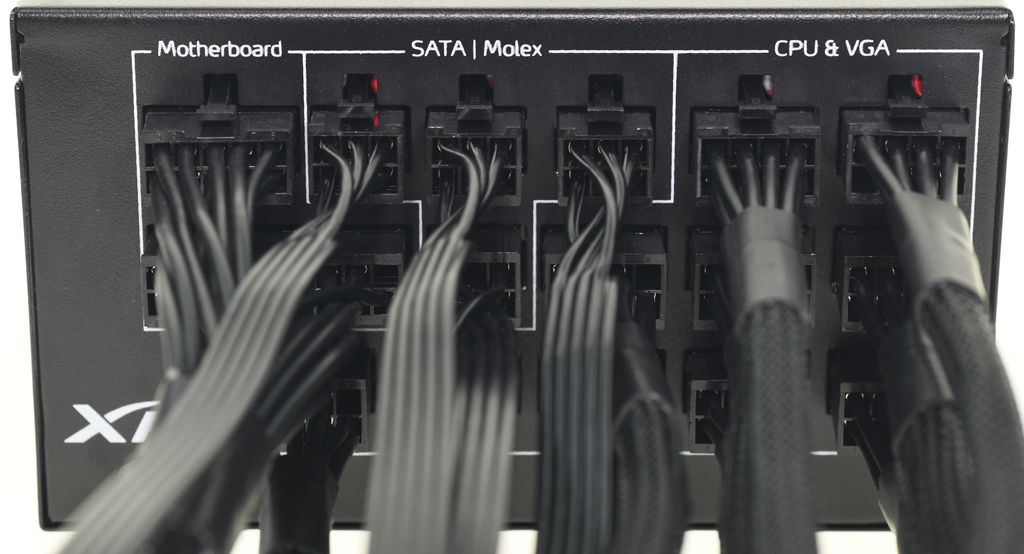

▼將所有模組化線路插上的樣子，因為SATA/Molex僅提供4個模組化插座，所以只能在16個SATA、12個SATA加4個大4P、8個SATA加8個大4P三種配置中擇一使用

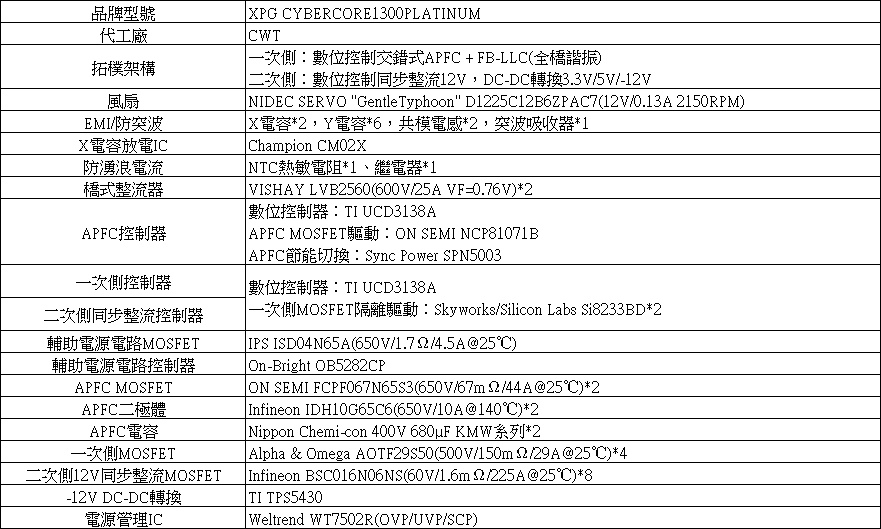

▼XPG CYBERCORE 1300W內部結構及使用元件說明簡表

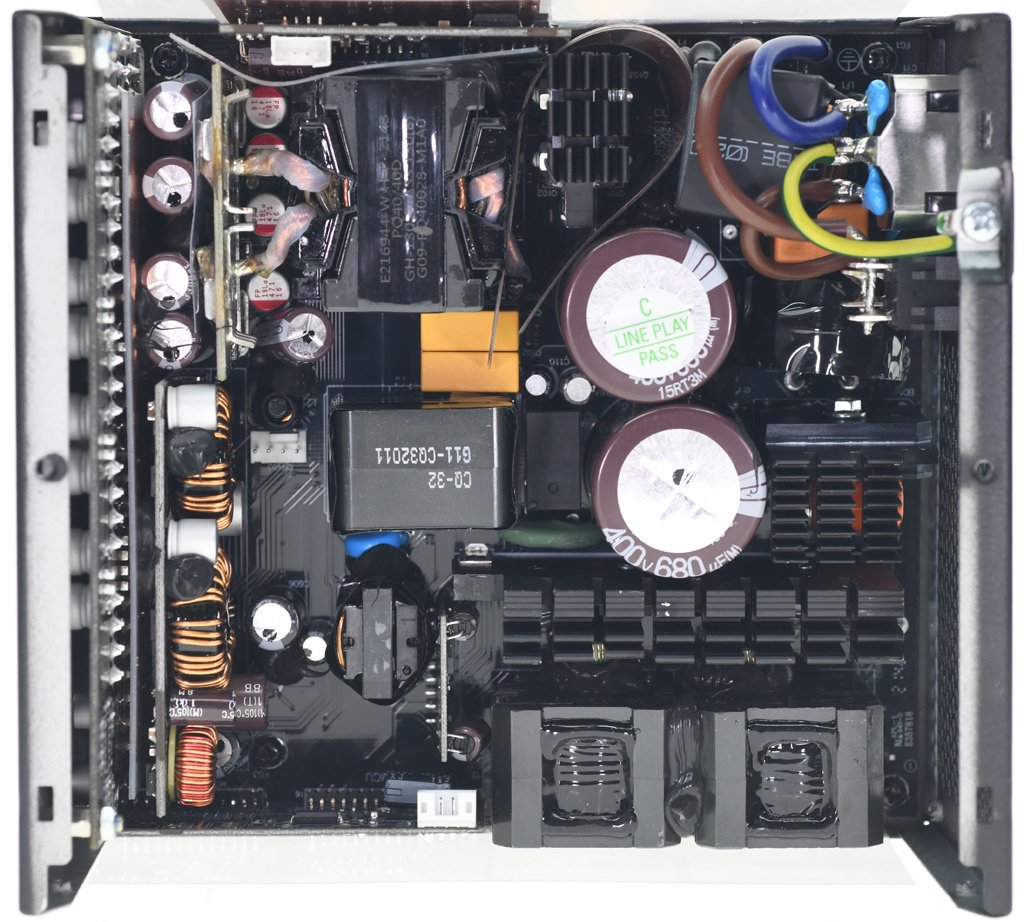

▼XPG CYBERCORE 1300W為CWT代工，採用數位控制交錯式APFC、全橋諧振、二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V

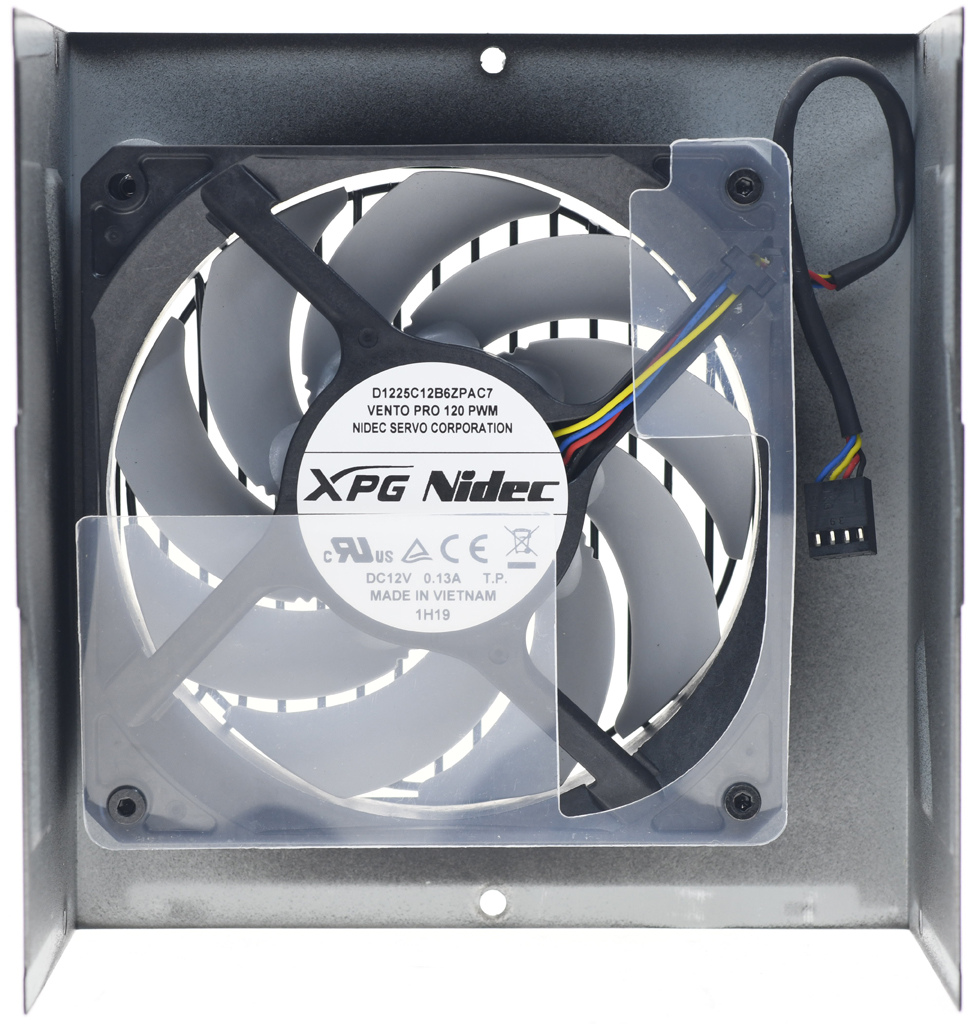

▼風扇為NIDEC SERVO "GentleTyphoon"(溫柔颱風) D1225C12B6ZPAC7(12V/0.13A 2150RPM)雙滾珠軸承風扇，並設置氣流導風片

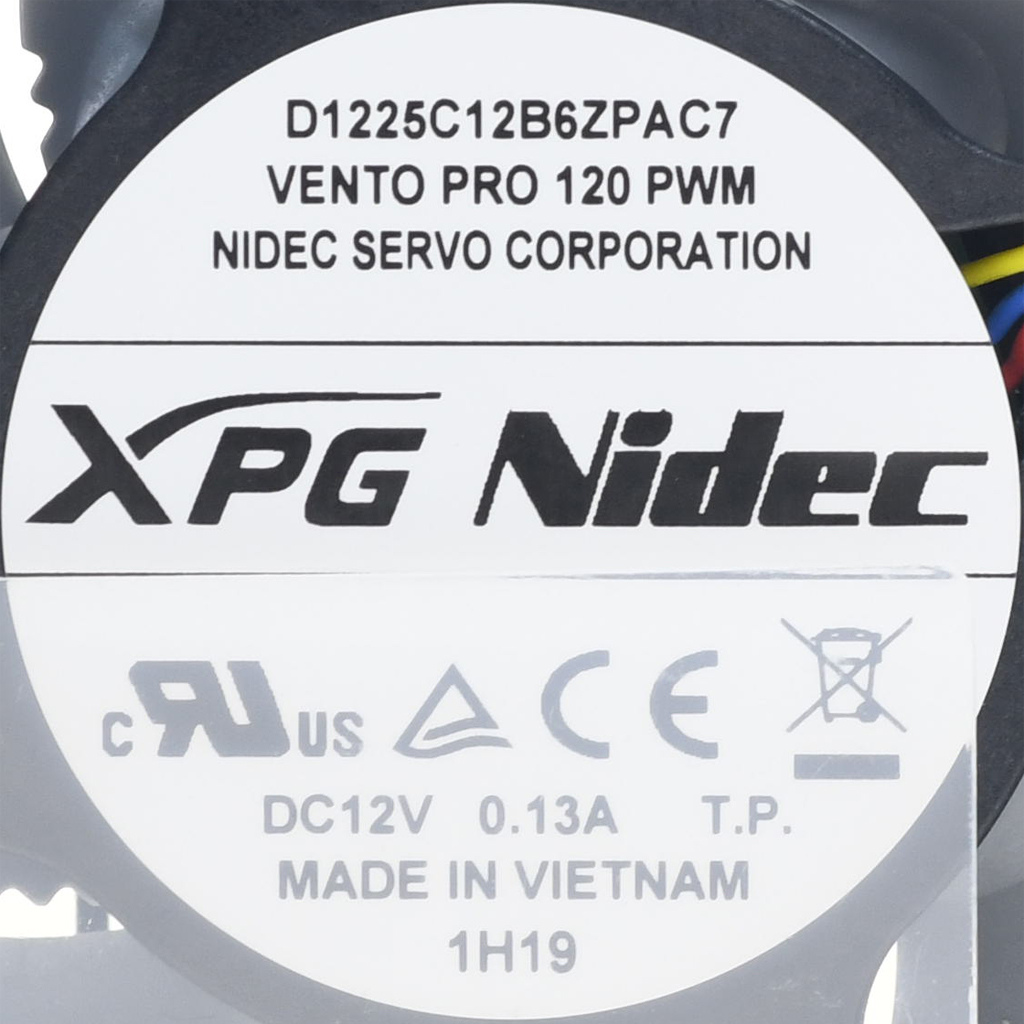

▼風扇標籤近照，產地為越南

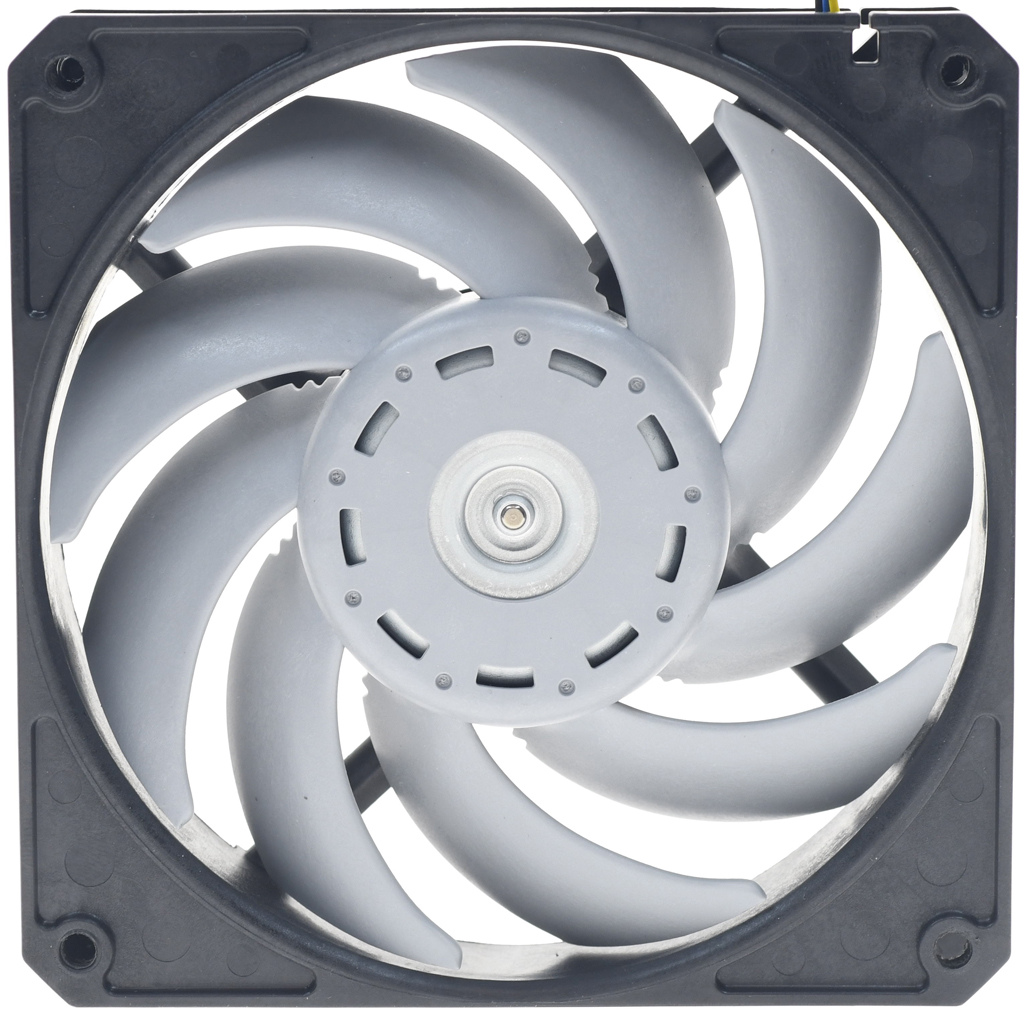

▼灰色的風扇扇葉近照

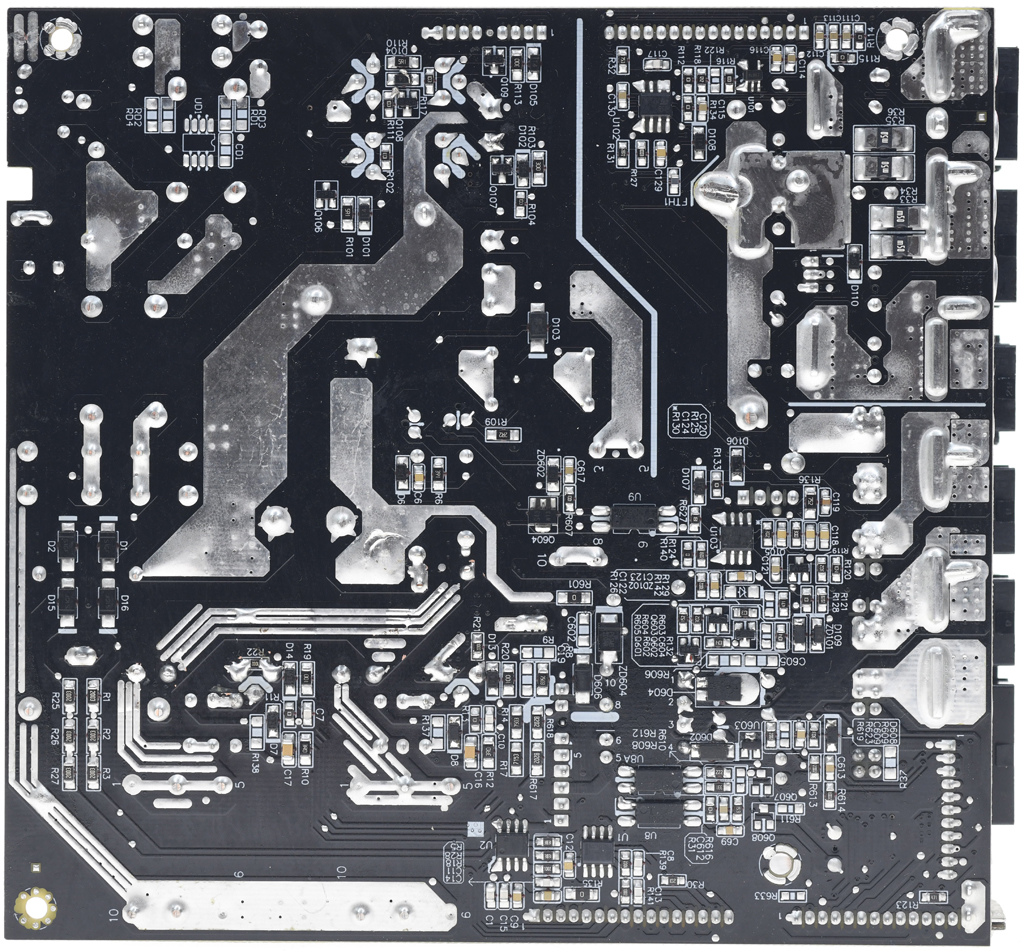

▼電路板背面，焊點做工良好，大電流線路有額外敷錫處理

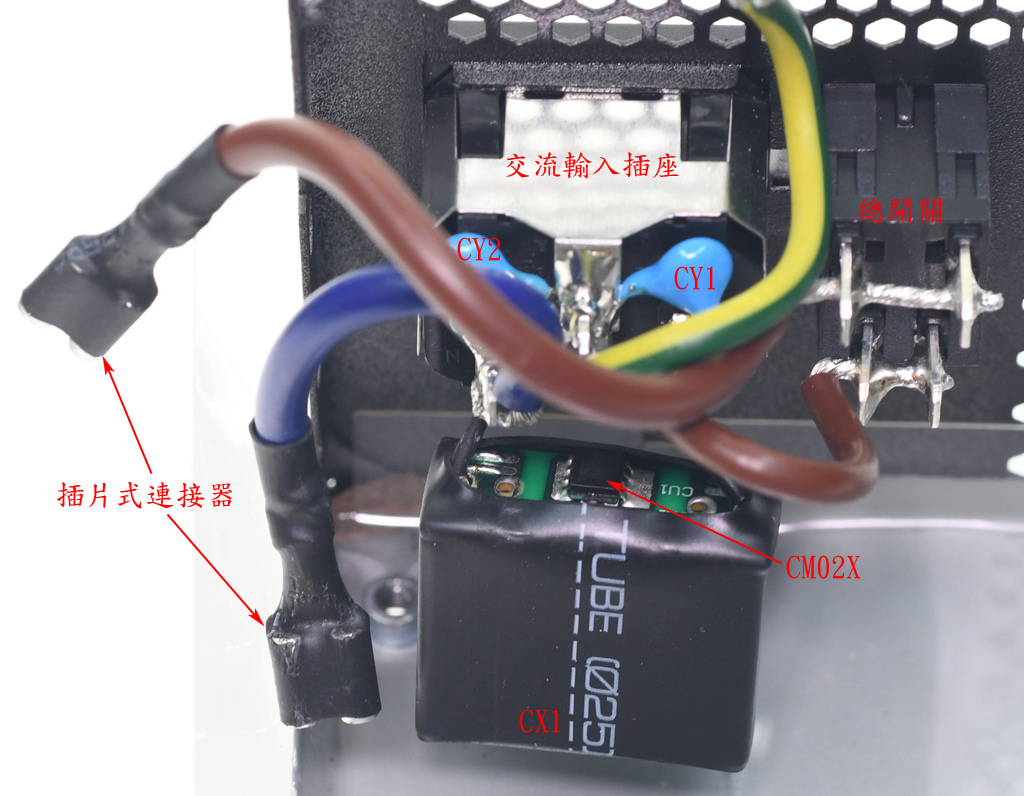

▼交流輸入插座後方焊點直接加上1個X電容(CX1)及2個Y電容(CY1/CY2)。X電容底部加上小電路板，上面有X電容放電IC(Champion CM02X)，整個X電容及其接腳用熱縮套管包住。電源總開關只切斷棕色的L線，L/N交流電源線透過包覆套管的插片式連接器與主電路板相接。交流輸入插座與總開關焊點都沒有包覆套管

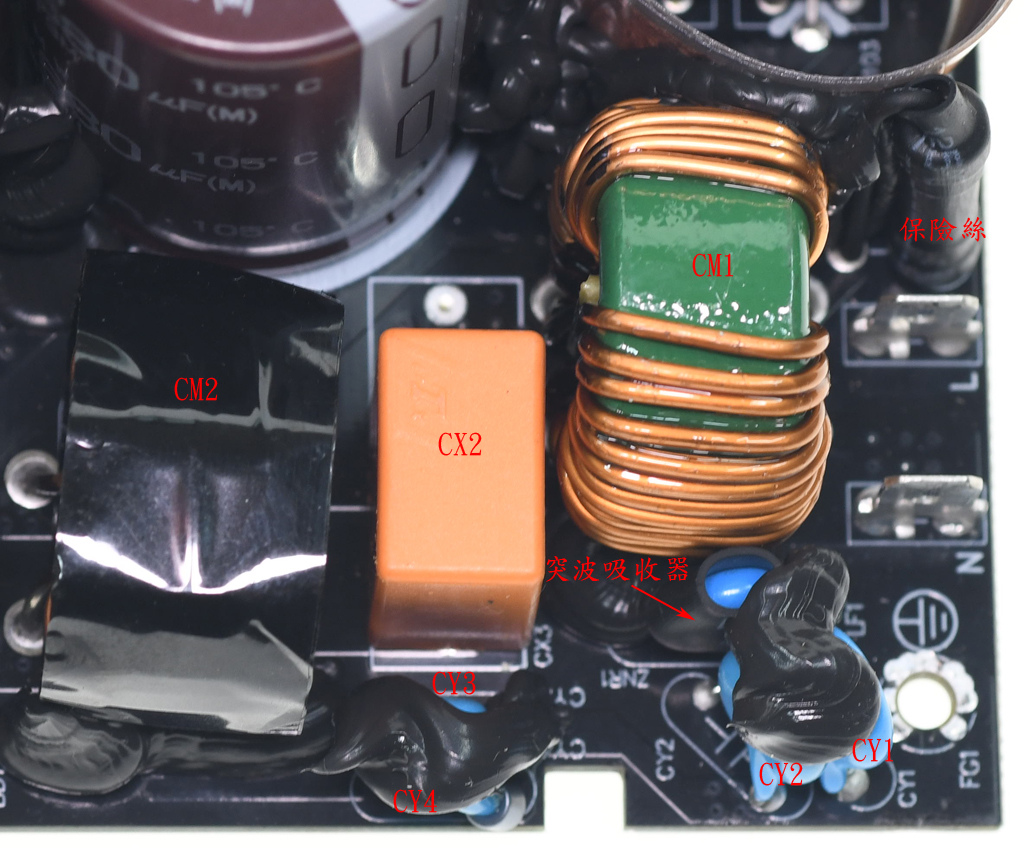

▼電路板交流輸入端EMI濾波電路設有2個共模電感(CM1/CM2)，1個X電容(CX2)，4個Y電容(CY1/CY2/CY3/CY4)。直立安裝的保險絲(右上)、突波吸收器(CM1共模電感下方)都有包覆套管，CM2共模電感外包覆黑色聚酯薄膜膠帶

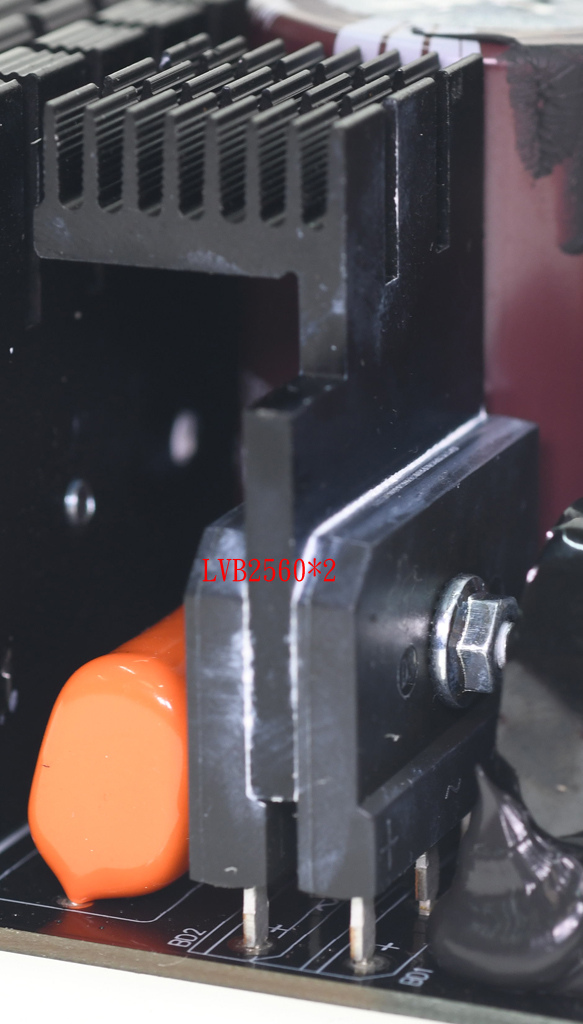

▼兩顆VISHAY LVB2560橋式整流器並聯後安裝在散熱片的兩側，LVB2560具備低導通壓降(VF)的特性，可降低損失

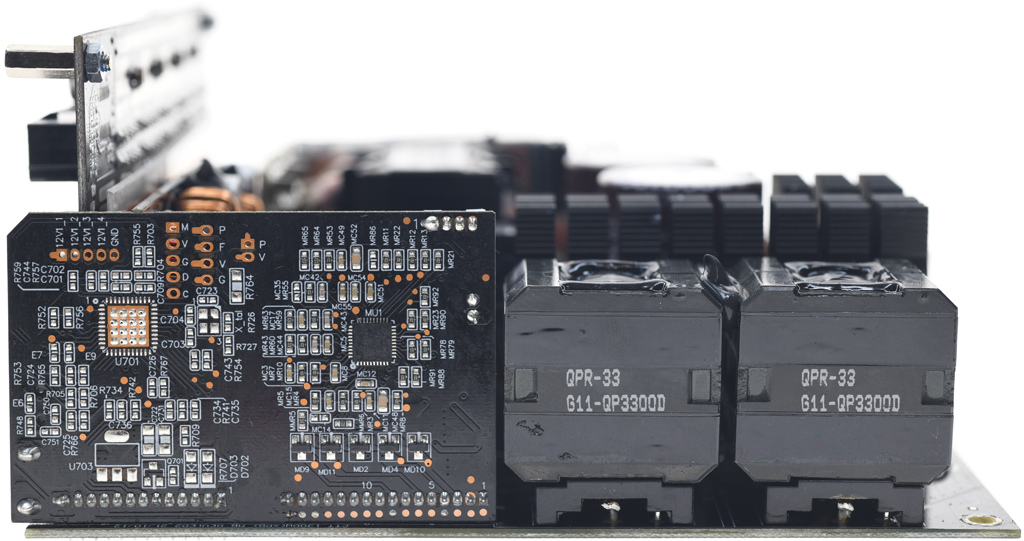

▼主電路板上的交錯式APFC電路及數位控制子卡

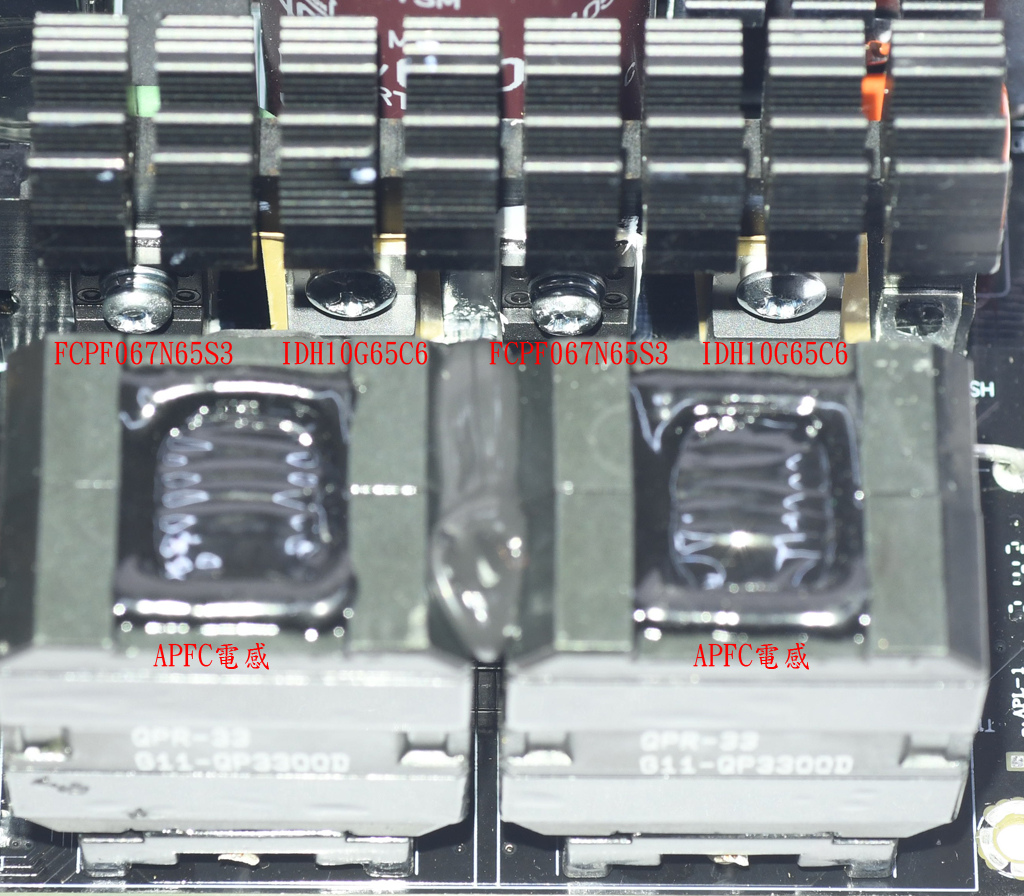

▼交錯式APFC電路使用2顆封閉式磁芯APFC電感，散熱片上共有2組APFC功率元件，每組使用1顆ON SEMI FCPF067N65S3全絕緣封裝MOSFET及1顆Infineon IDH10G65C6二極體

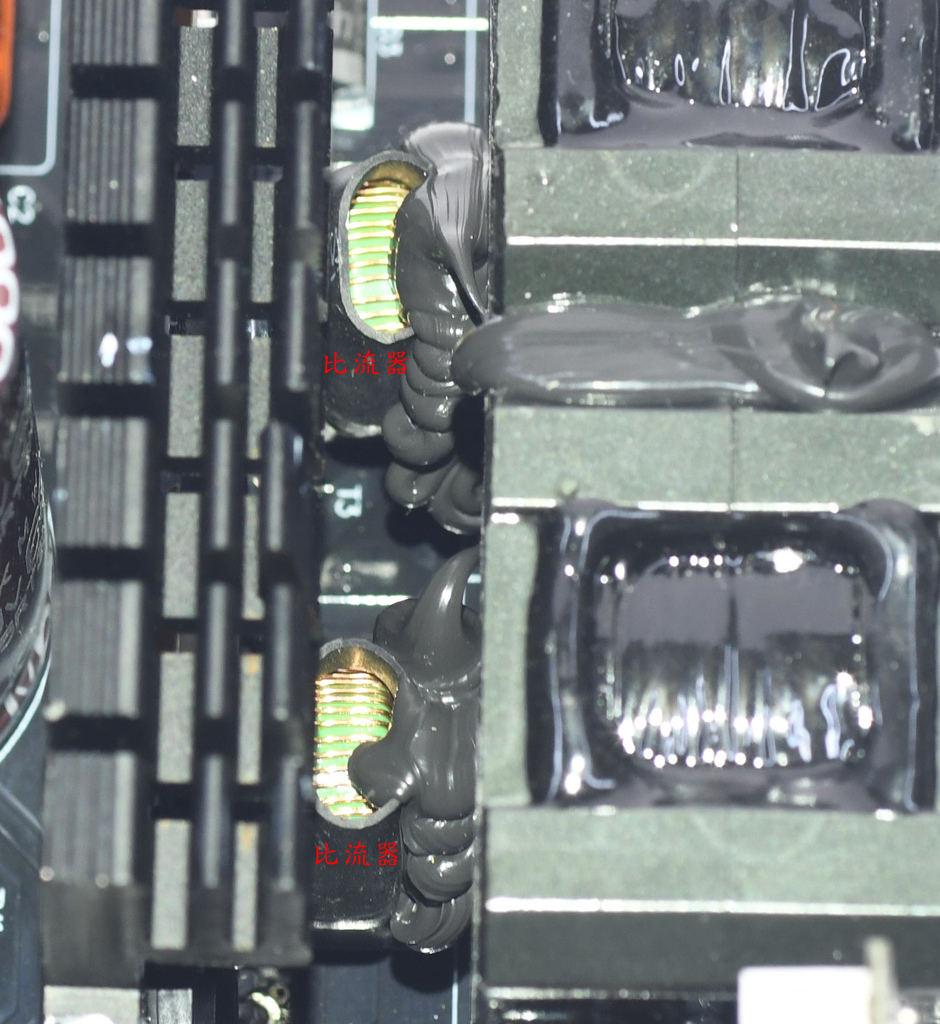

▼APFC功率元件與電感之間還有2個比流器，用來個別偵測每組APFC電路的電流
▼負責交錯式APFC控制的數位控制子卡，上面有1顆TI UCD3138A數位控制器。左側空焊區域是預留給微控制器使用，用於擴充其他功能

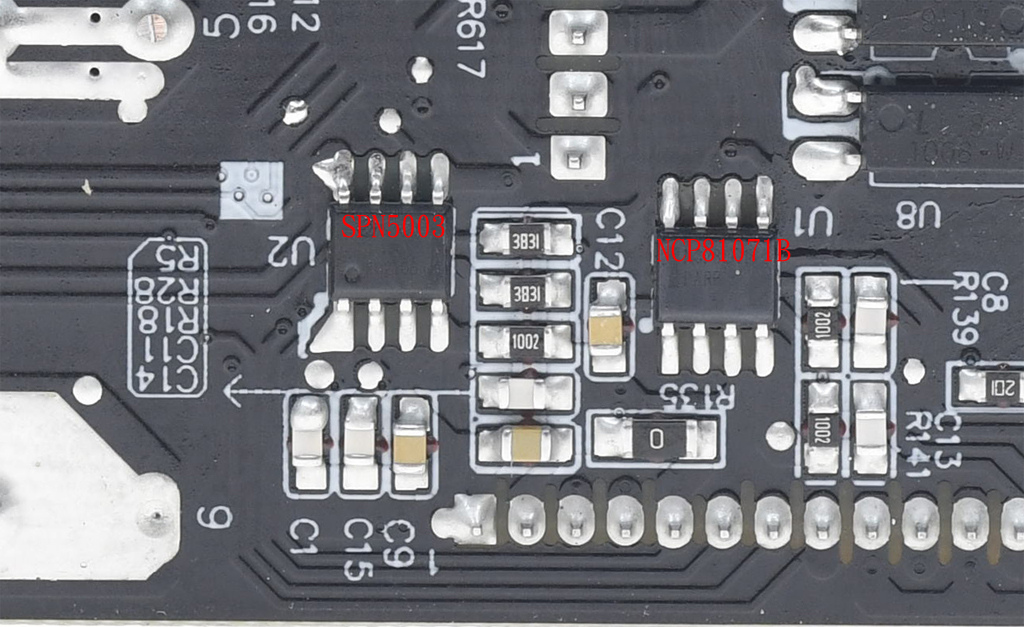

▼APFC電路的背面有1顆ON SEMI NCP81071B驅動IC，用於交錯式APFC的2組MOSFET驅動。左側Sync Power SPN5003為APFC空載/輕載時節能切換使用

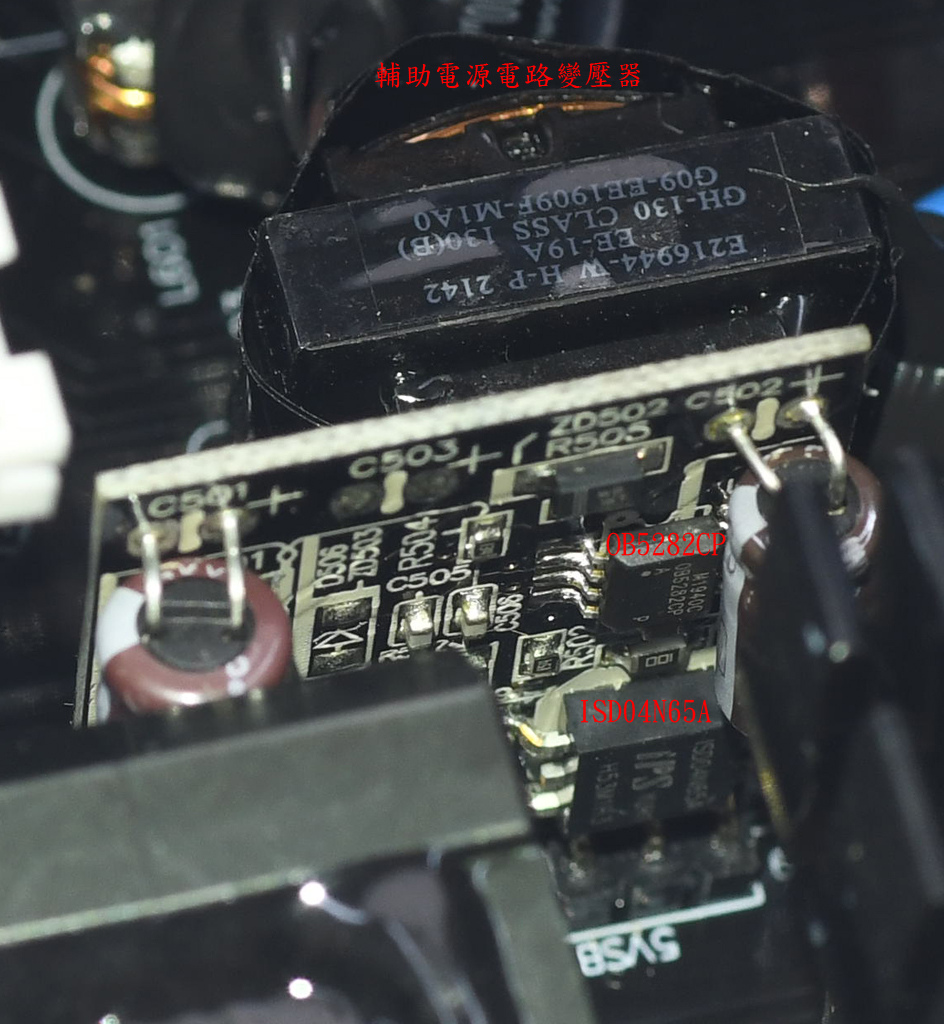

▼安裝在獨立子卡上的輔助電源電路，一次側PWM控制器使用On-Bright OB5282CP控制器，一次側功率元件使用IPS ISD04N65A MOSFET。後方輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶

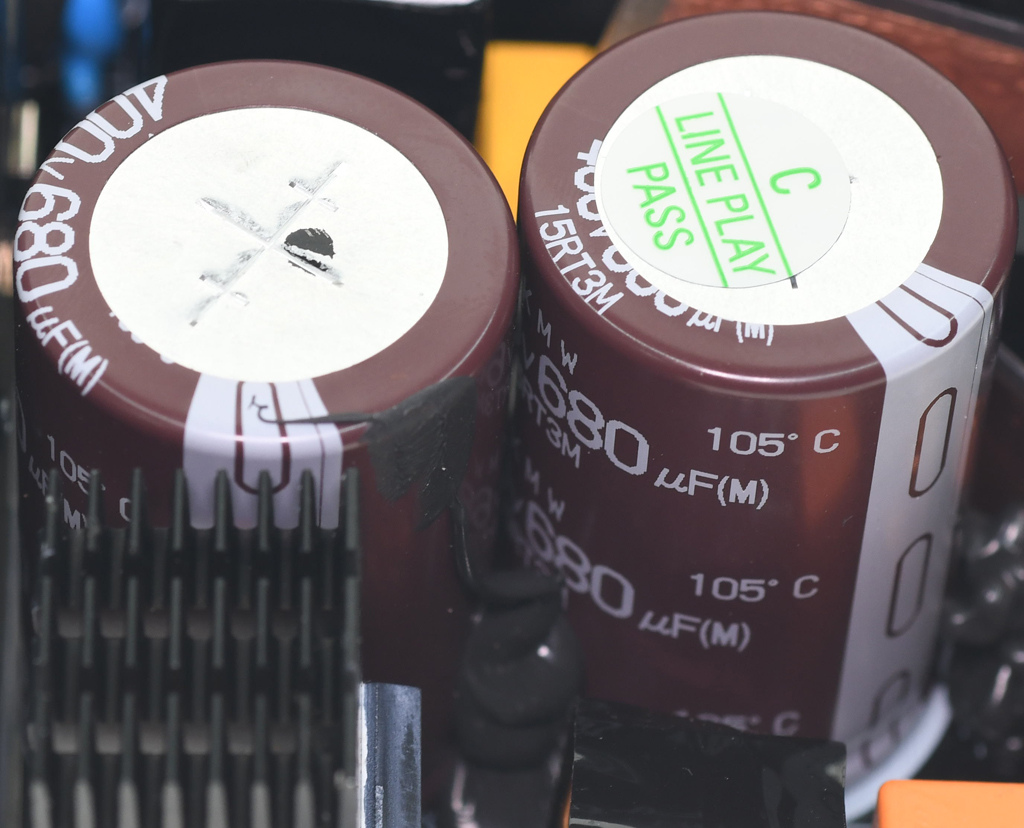

▼APFC電容採用2顆Nippon Chemi-con 400V 680µF KMW系列105℃電解電容並聯組合，總容值為1360µF

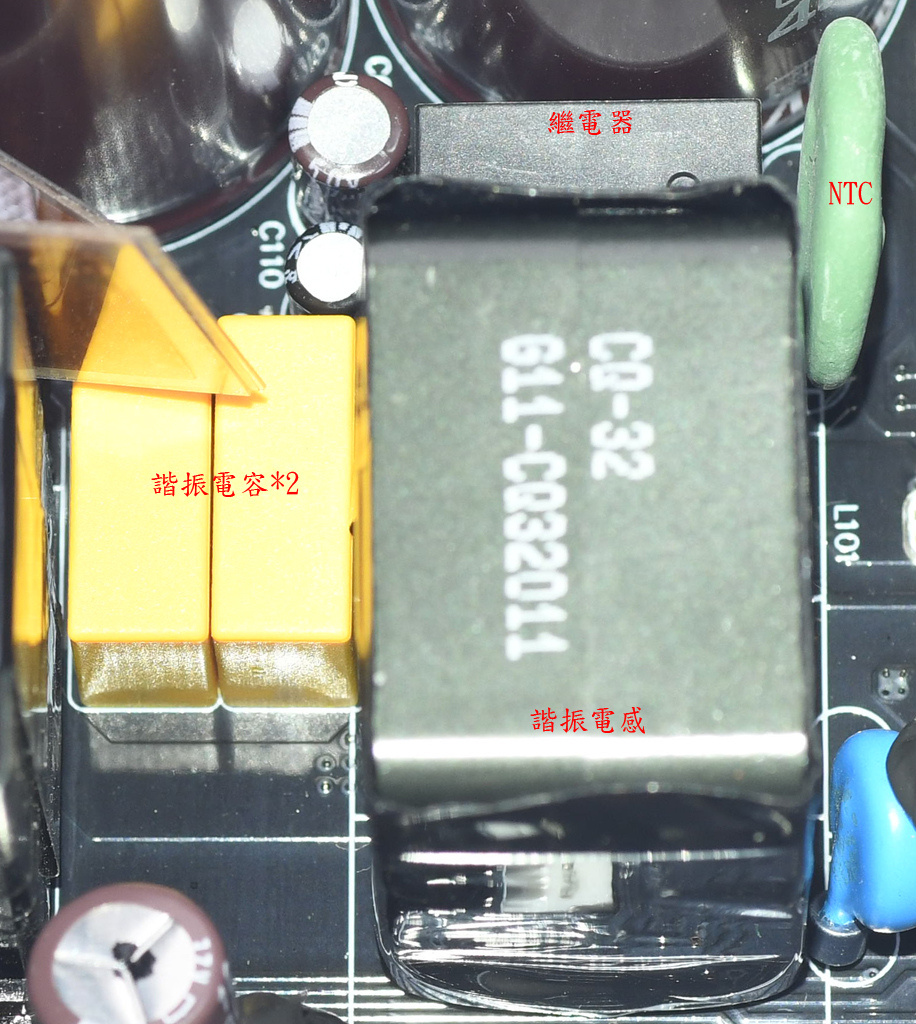

▼右上方NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失。2個諧振電容與1個諧振電感組成一次側LLC諧振槽，諧振電感外包覆黑色聚酯薄膜膠帶
▼主電路板上的12V FB-LLC功率級電路及數位控制子卡

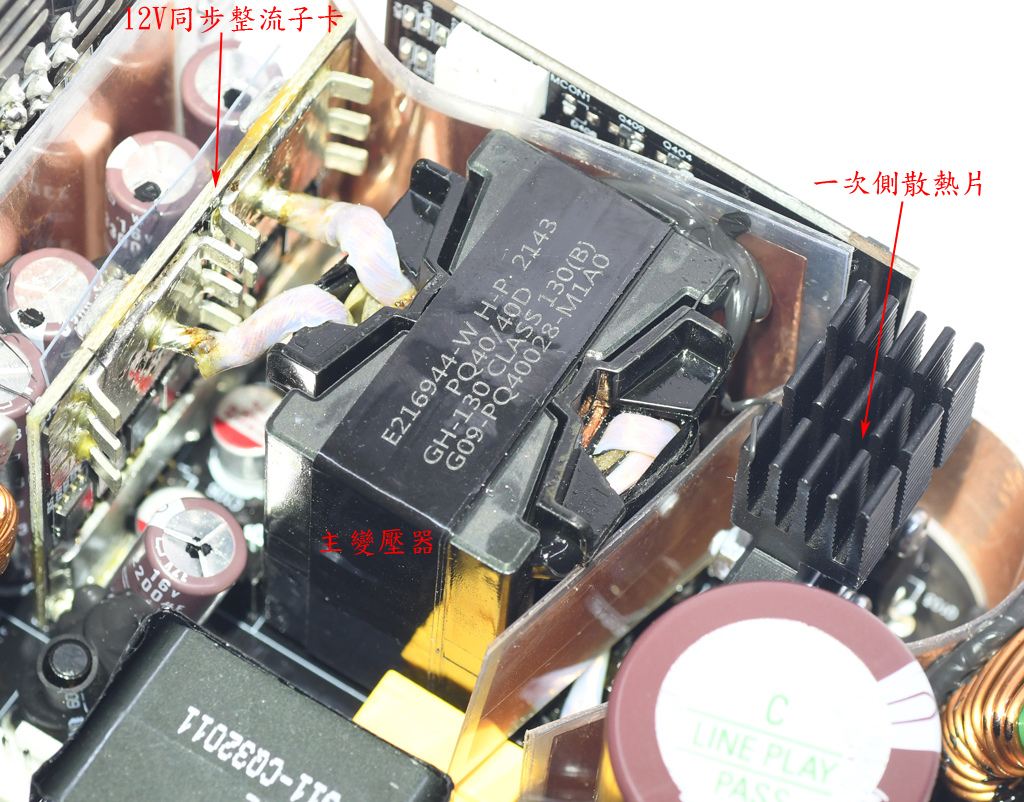

▼12V FB-LLC功率級，主變壓器兩側分別有一次側MOSFET散熱片及二次側同步整流子卡，一次側MOSFET散熱片周圍繞著一圈內嵌銅箔的絕緣隔板，主變壓器與數位控制子卡之間也有內嵌銅箔的絕緣隔板

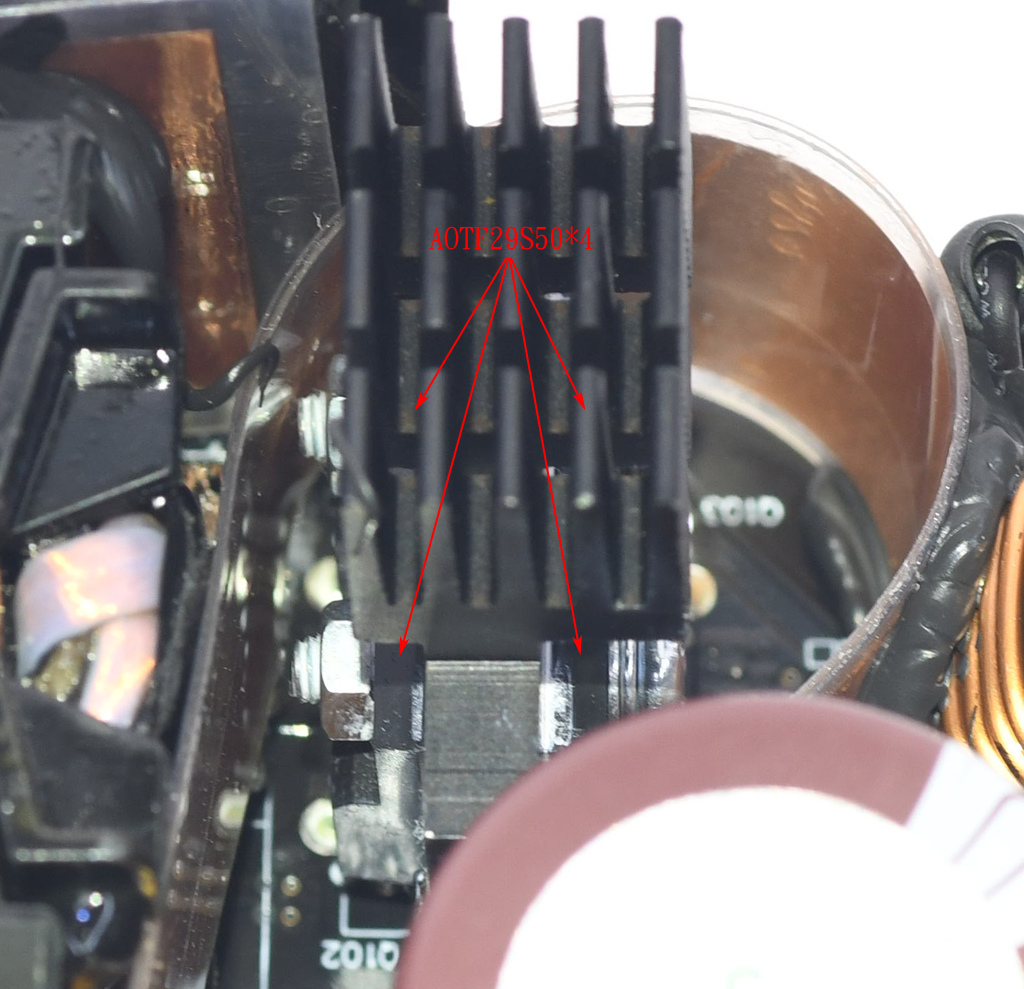

▼一次側採用4顆Alpha & Omega AOTF29S50全絕緣封裝MOSFET，散熱片兩側各安裝2顆

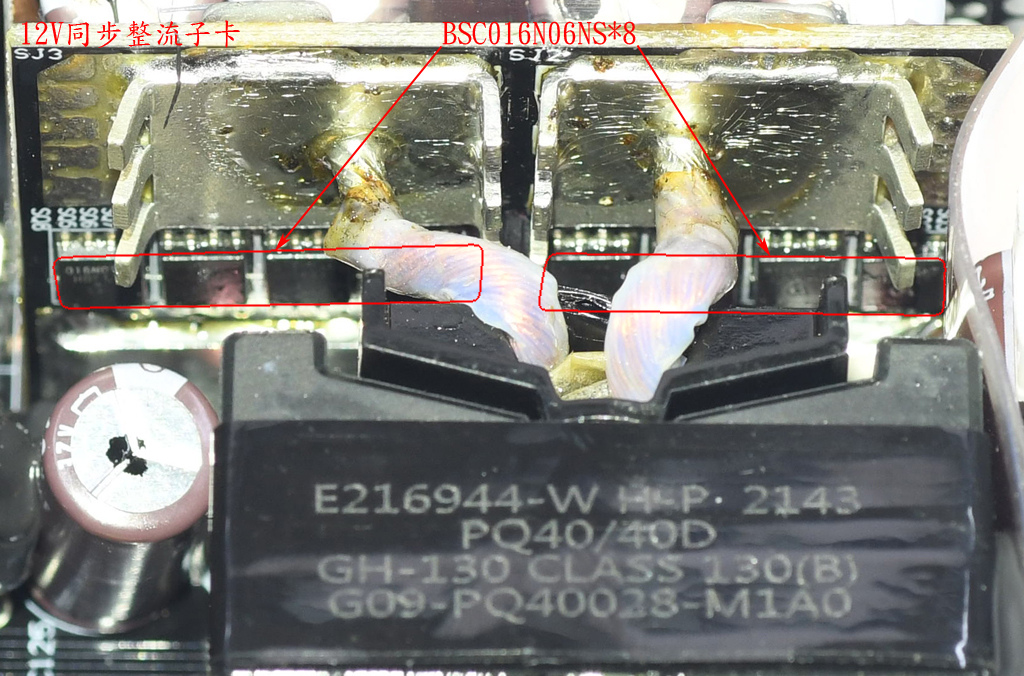

▼主變壓器的二次側繞組包覆套管後，直接焊接在二次側同步整流子卡上，子卡上有8顆Infineon BSC016N06NS MOSFET組成全波同步整流電路，子卡上的金屬板作為電流傳導路徑兼散熱片使用

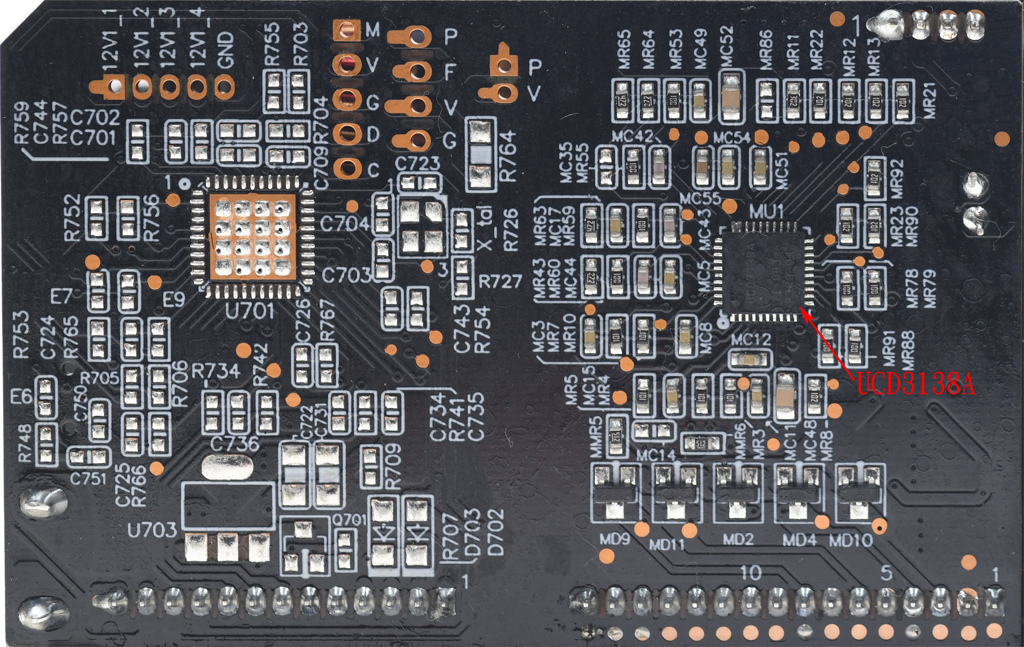

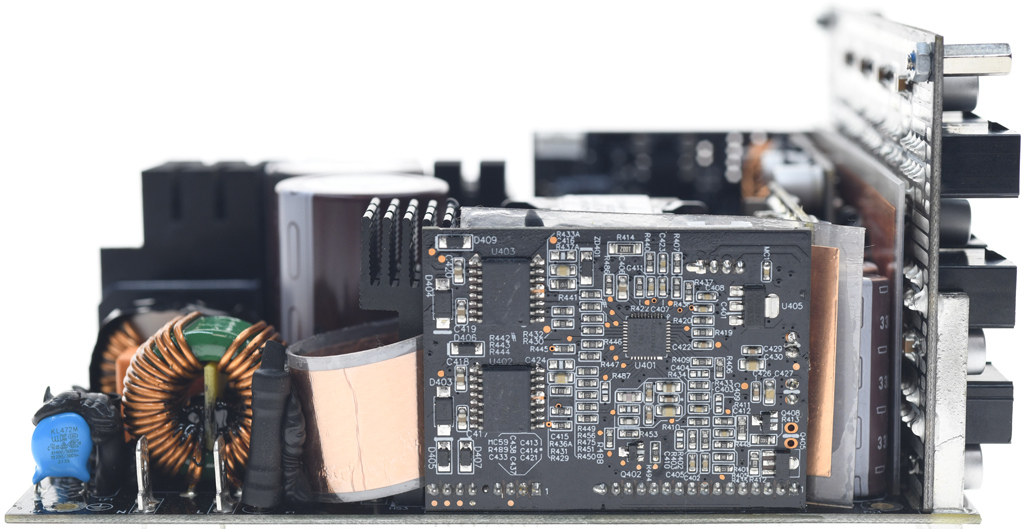

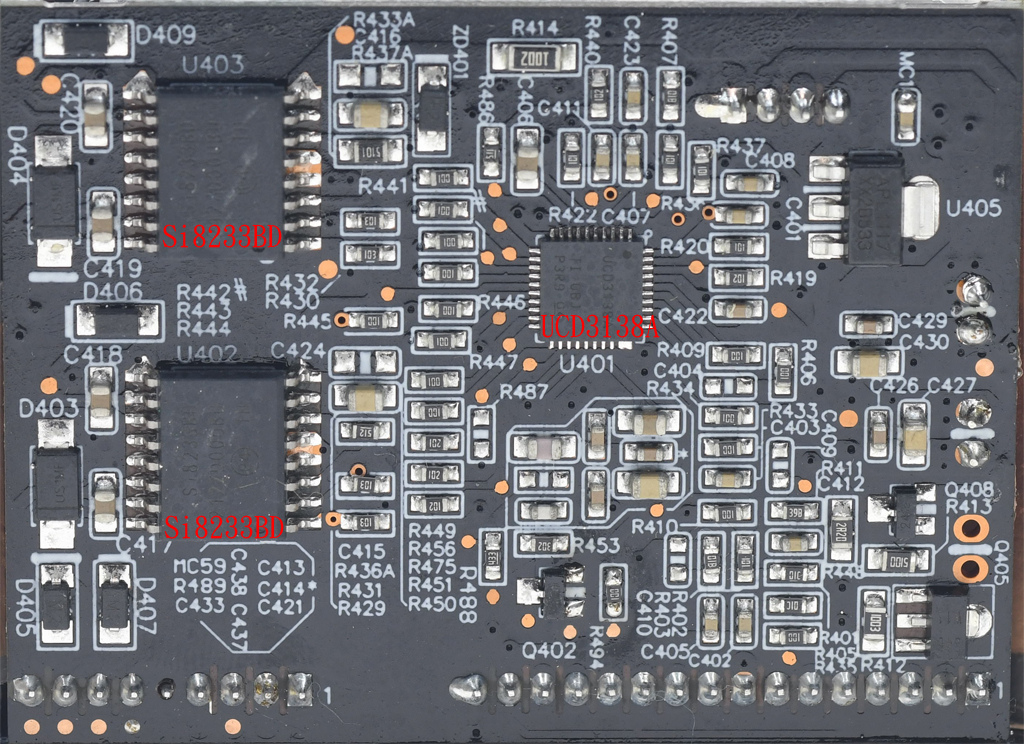

▼負責12V FB-LLC功率級控制的數位控制子卡，上面有1顆TI UCD3138A數位控制器及2顆Skyworks/Silicon Labs Si8233BD一次側隔離驅動IC

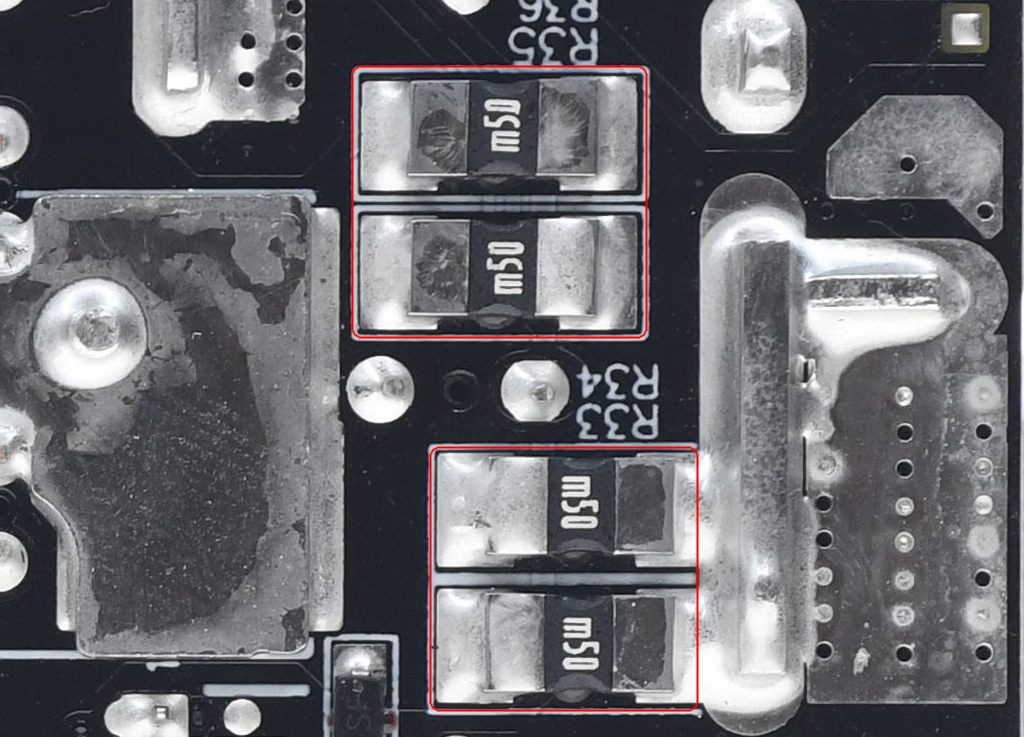

▼主電路板背面用來偵測12V輸出電流的4顆分流器

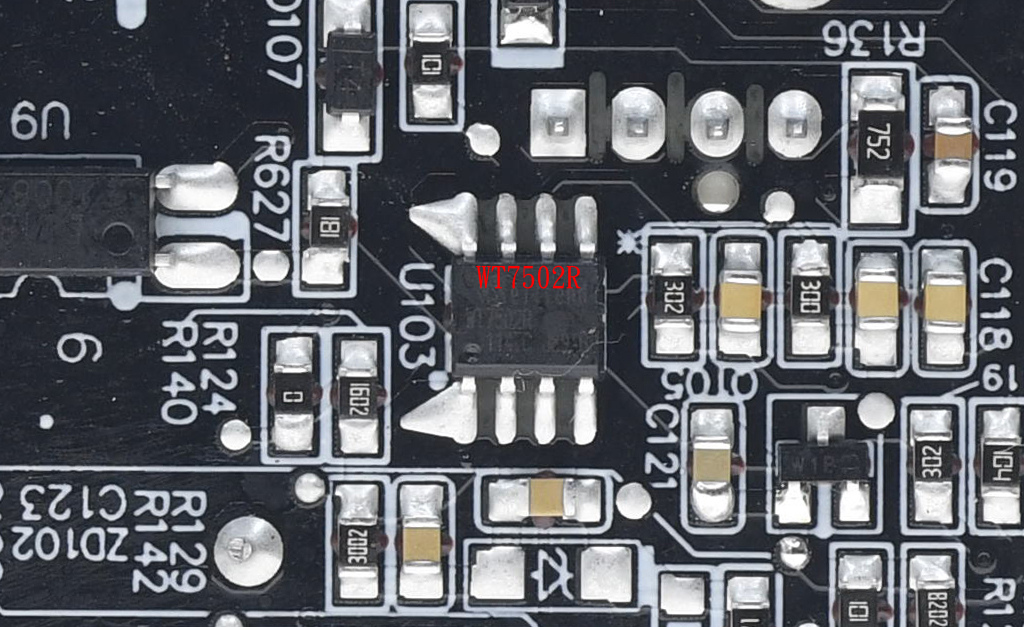

▼主電路板背面有Weltrend WT7502R電源管理IC，負責監控輸出電壓、接受PS-ON信號控制、產生Power Good信號

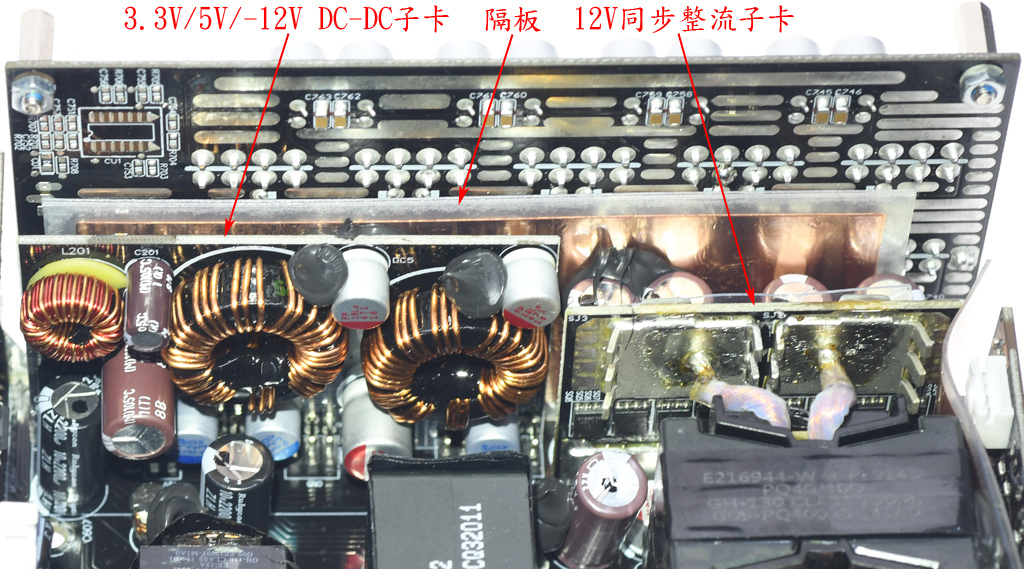

▼3.3V/5V/-12V DC-DC子卡正面有環形電感、Nichicon/Nippon Chemi-con固態電容、Nippon Chemi-con電解電容。模組化輸出插座板背面敷錫增加載流能力，並加上SMD MLCC(積層陶質電容)強化濾波/退耦效果，與DC-DC子卡之間插入內嵌銅箔的絕緣隔板

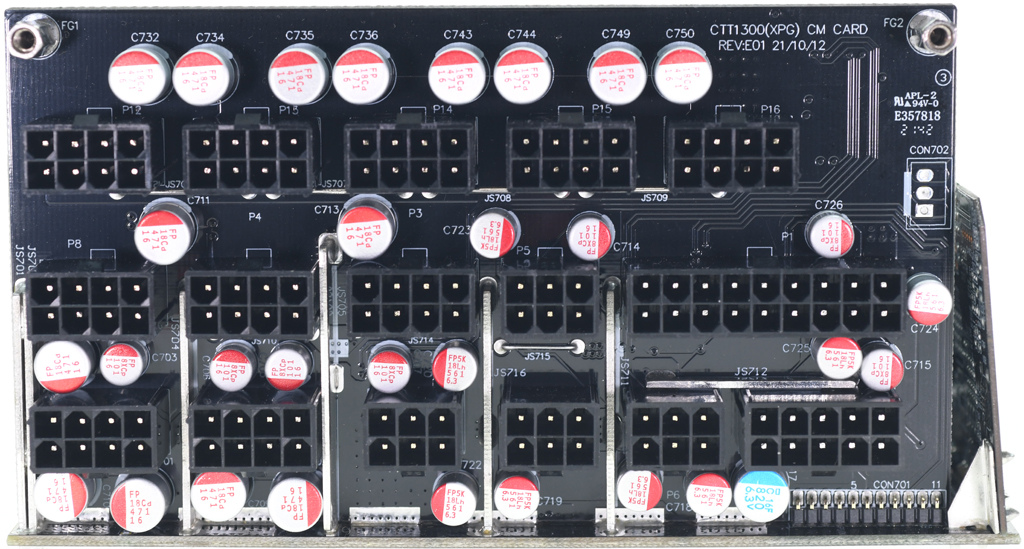

▼模組化輸出插座板正面有電流導通用及結構補強用的實心金屬條，插座之間安置30顆Nichicon固態電容及1顆Nippon Chemi-con固態電容，加強輸出濾波/退耦效果
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼XPG CYBERCORE 1300W於20%/50%/100%下效率分別為91.22%/92.52%/89.89%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.04%至0.46%的影響

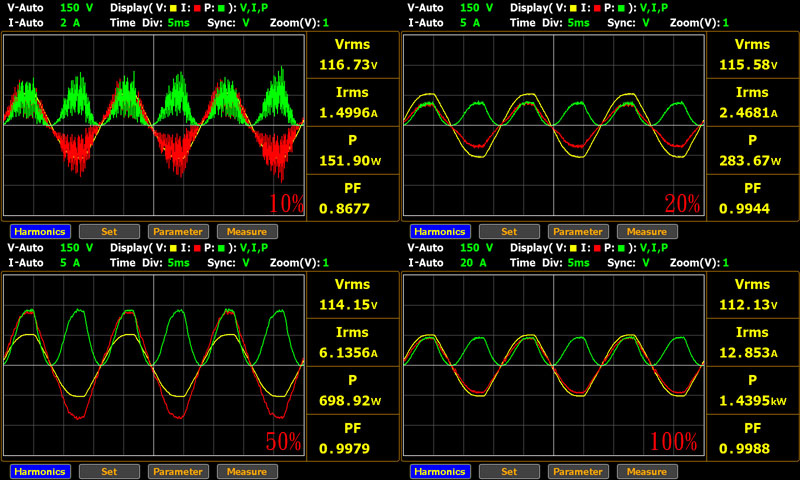

▼XPG CYBERCORE 1300W於10%、20%、50%、100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9979，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求

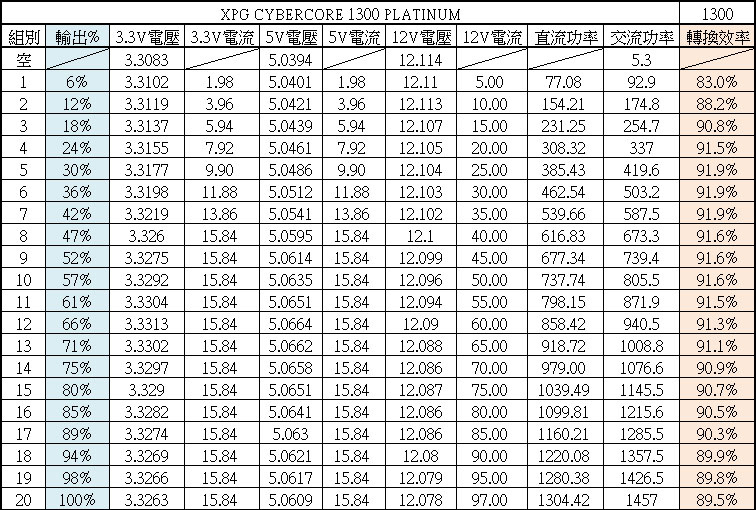

▼綜合輸出負載測試，輸出47%時3.3V/5V電流達16A以後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出6%至100%之間3.3V輸出電壓最高與最低點差異為21.1mV

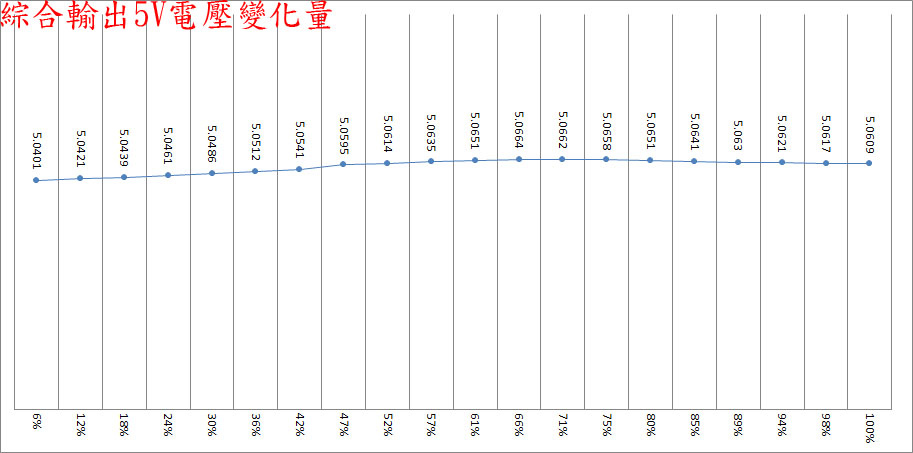

▼綜合輸出6%至100%之間5V輸出電壓最高與最低點差異為26.3mV

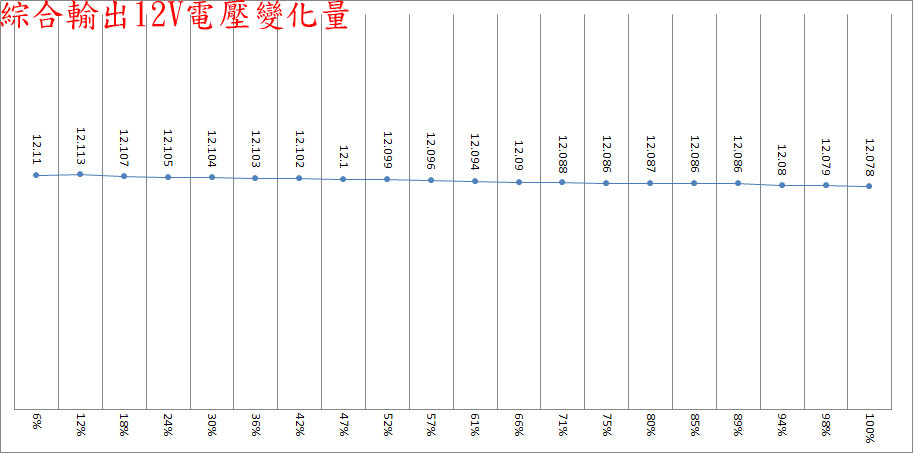

▼綜合輸出6%至100%之間12V輸出電壓最高與最低點差異為35mV
▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表

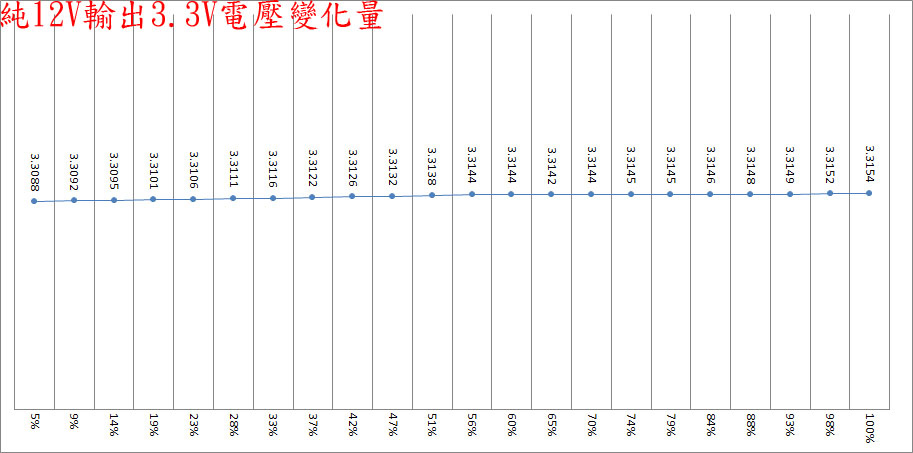

▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為6.6mV

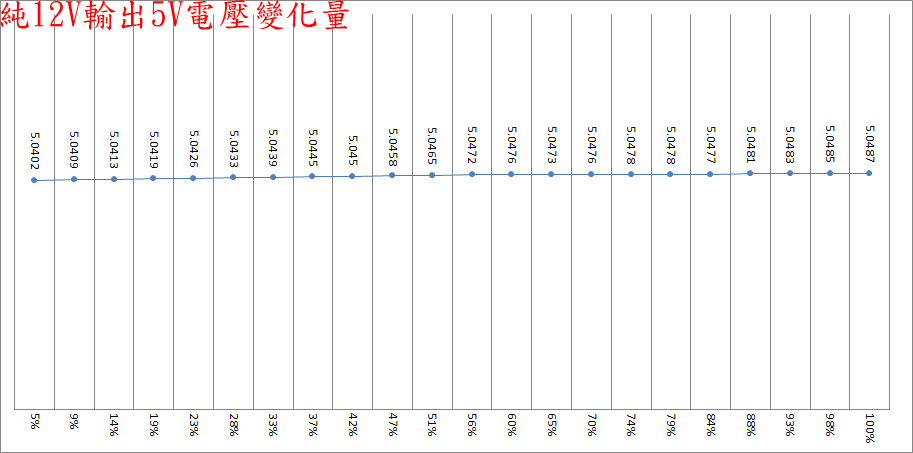

▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為8.5mV

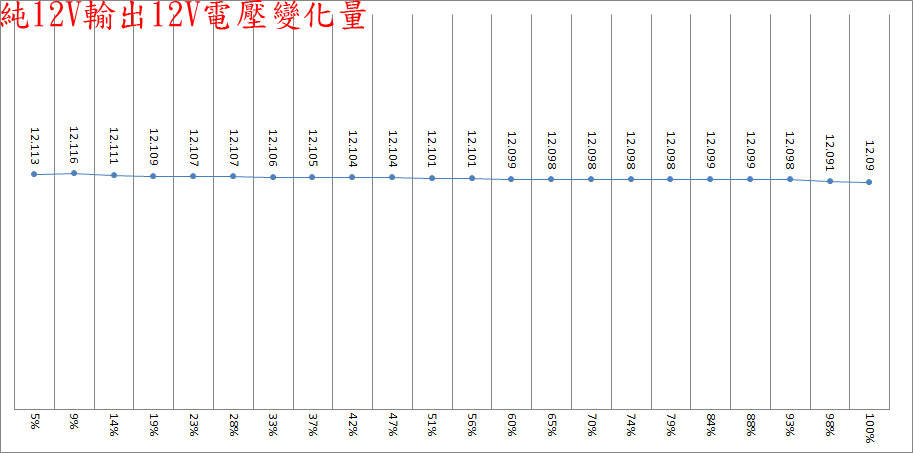

▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為26mV

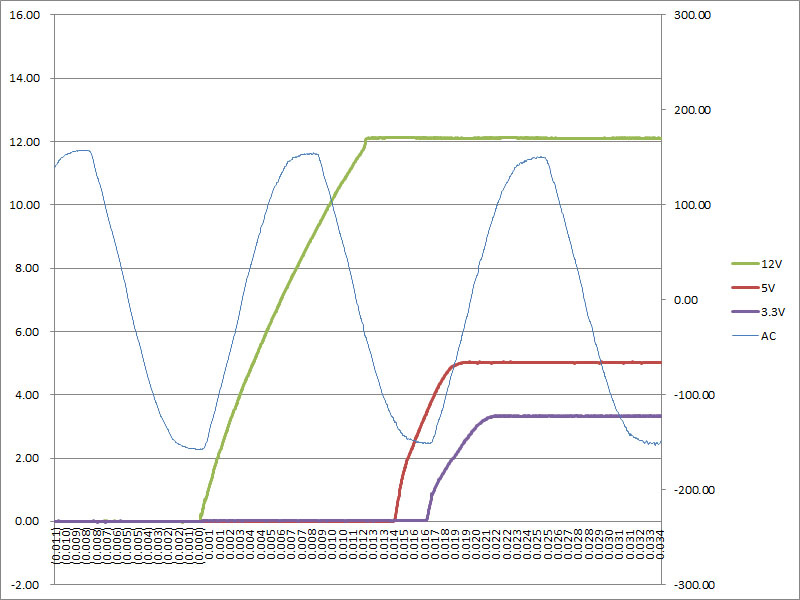

▼電源PS-ON信號啟動後直接3.3V/16A、5V/16A、12V/97A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為14ms，5V與3.3V上升時間為5ms

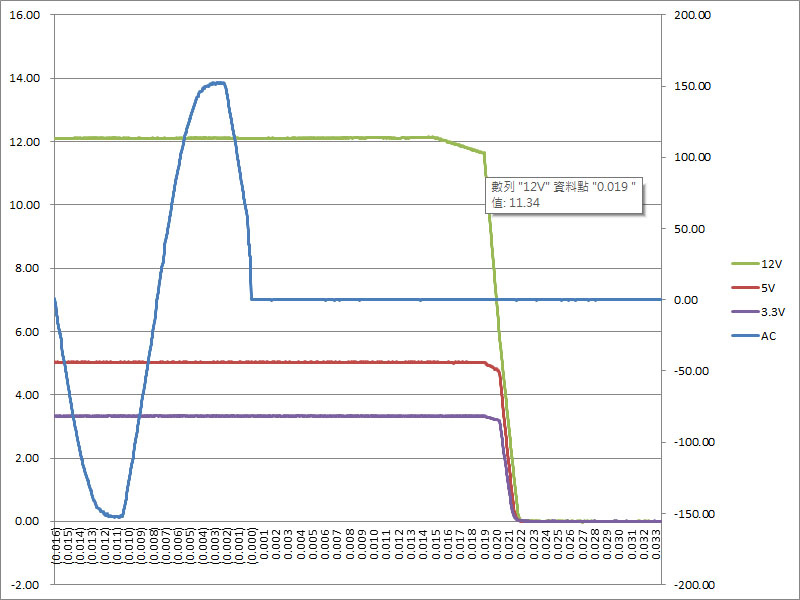

▼3.3V/16A、5V/16A、12V/97A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於15ms開始出現壓降，19ms降至低於11.4V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形

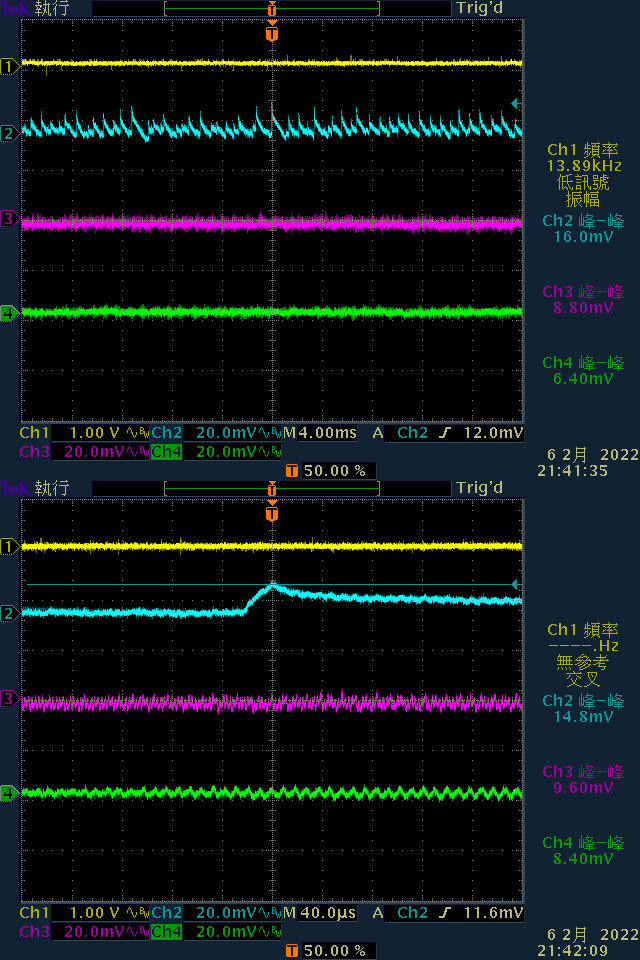

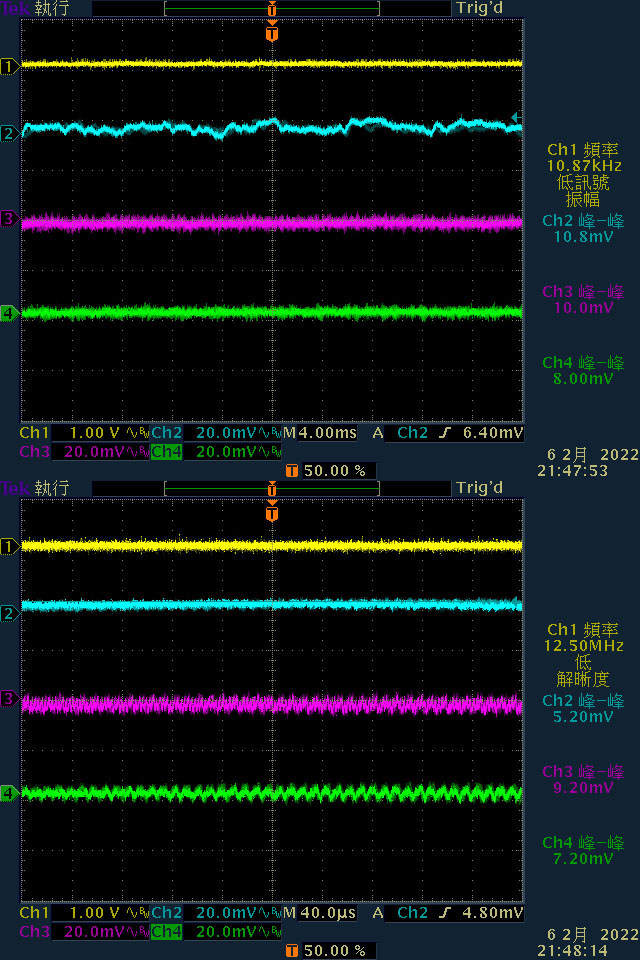

▼輸出無負載時，12V輸出帶有一些漣波

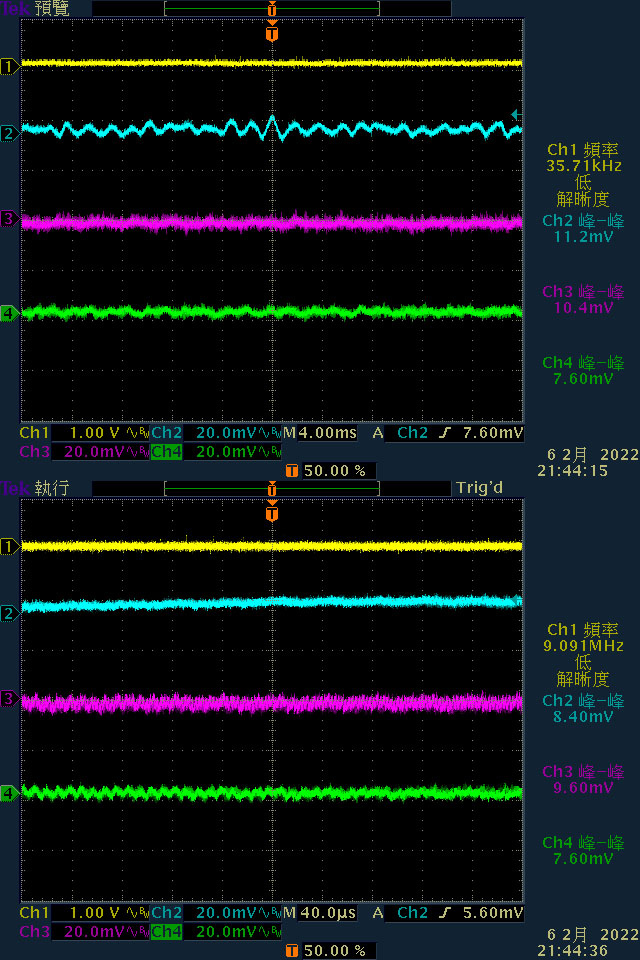

▼12V輸出1A的輸出漣波
▼12V輸出7A的輸出漣波
▼12V輸出12A的輸出漣波

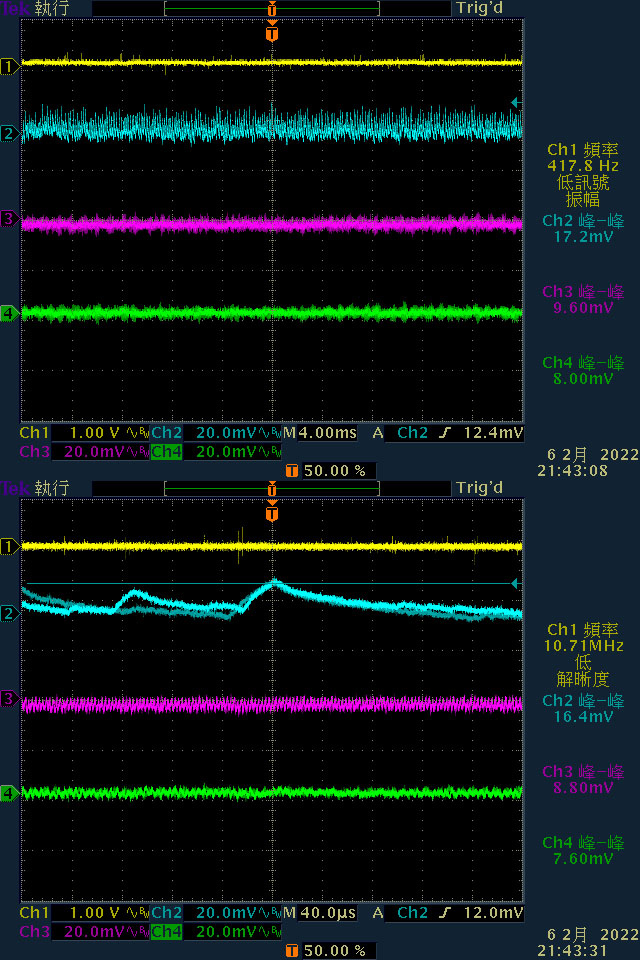

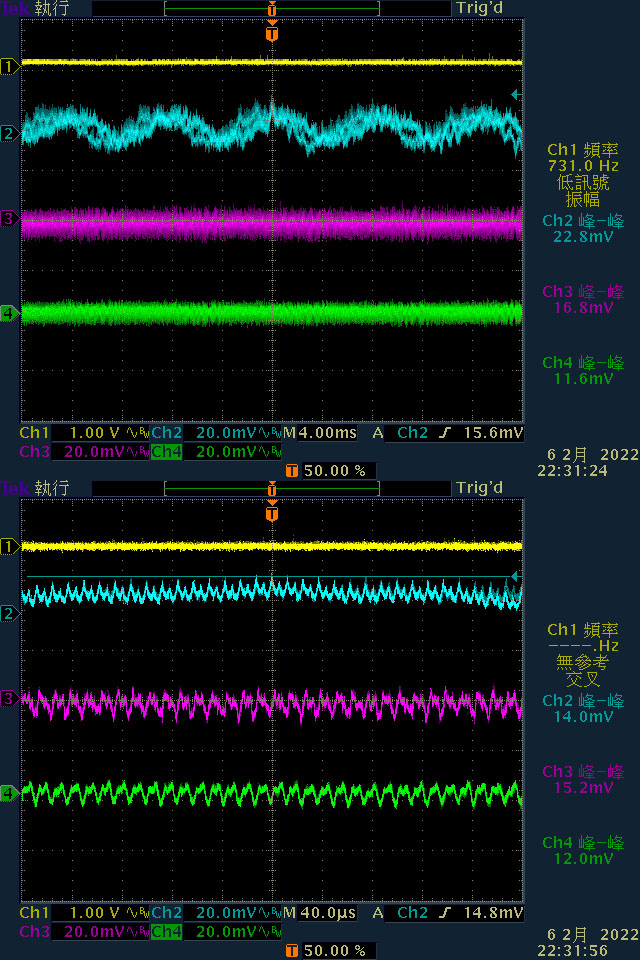

▼於3.3V/16A、5V/16A、12V/97A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為22.8mV/16.8mV/11.6mV，高頻漣波分別為14mV/15.2mV/12mV

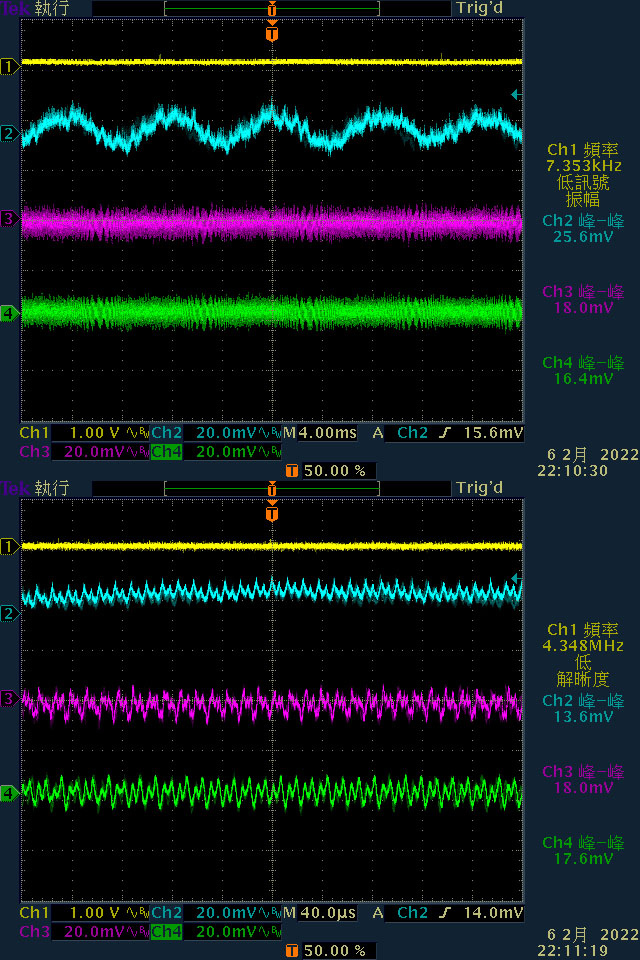

▼於12V/107A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為25.6mV/18mV/16.4mV，高頻漣波分別為13.6mV/18mV/17.6mV

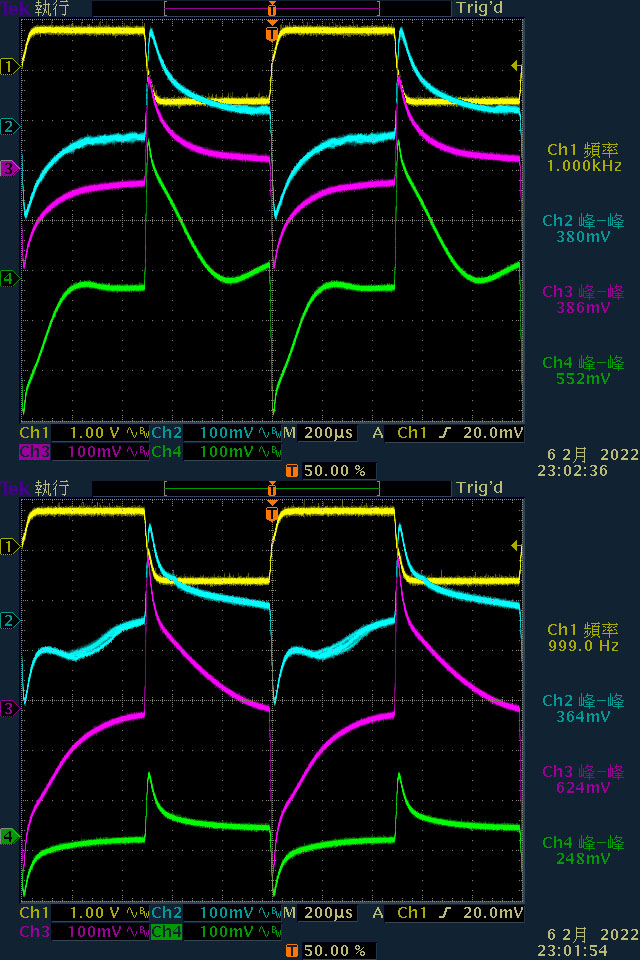

▼3.3V啟動動態負載(上圖)，變動範圍5A至15A，維持時間500微秒，最大變動幅度為552mV，同時造成5V產生386mV、12V產生380mV的變動。5V啟動動態負載(下圖)，變動範圍5A至15A，維持時間500微秒，最大變動幅度為624mV，同時造成3.3V產生248mV、12V產生364mV的變動

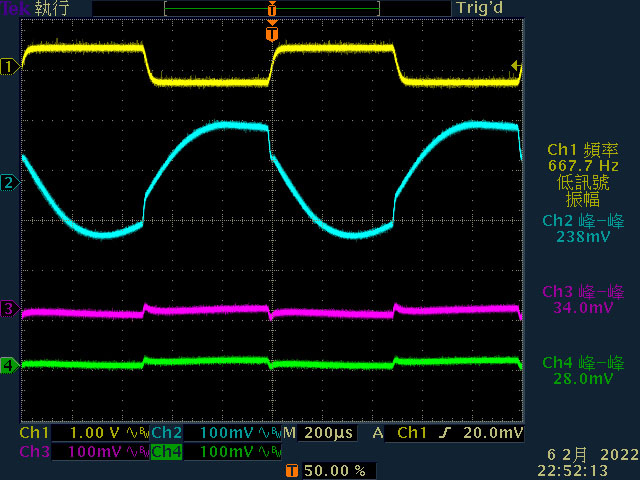

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為238mV，同時造成3.3V產生28mV、5V產生34mV的變動

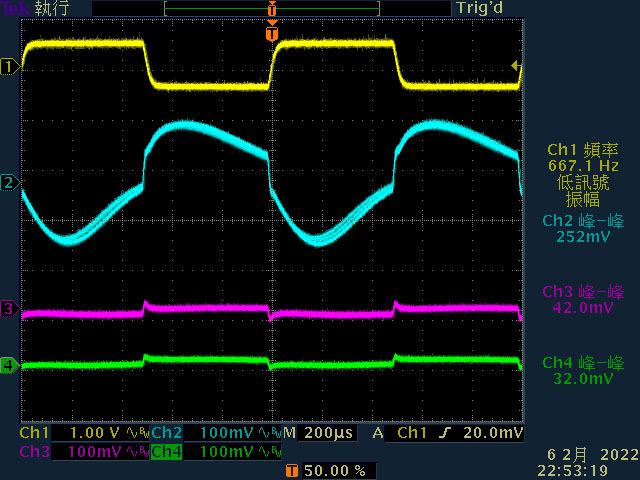

▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為252mV，同時造成3.3V產生32mV、5V產生42mV的變動

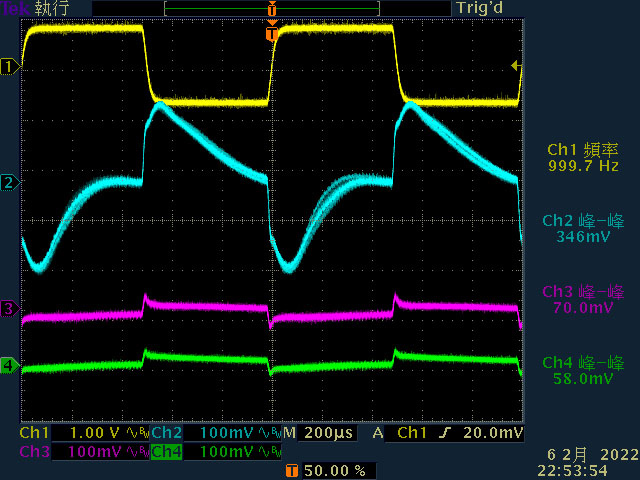

▼12V啟動動態負載，變動範圍43A至86A，維持時間500微秒，最大變動幅度為346mV，同時造成3.3V產生58mV、5V產生70mV的變動

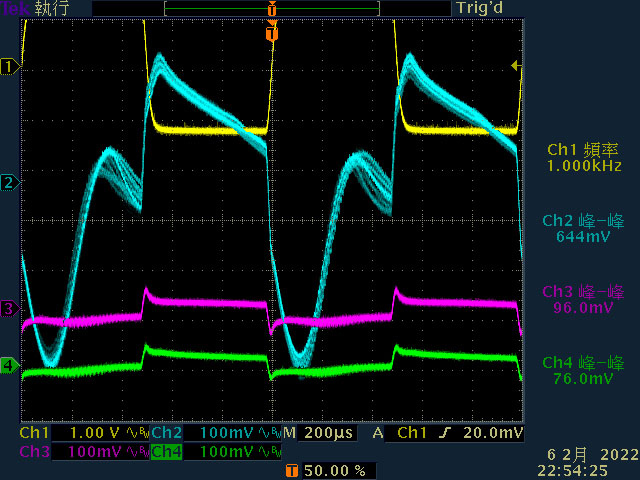

▼12V啟動動態負載，變動範圍10A至86A，維持時間500微秒，最大變動幅度為644mV，同時造成3.3V產生76mV、5V產生96mV的變動

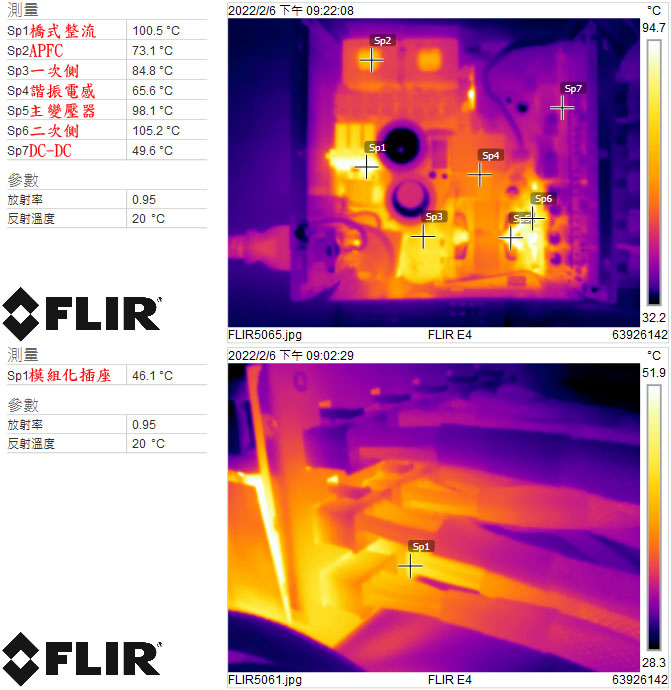

▼電源供應器滿載輸出下內部(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

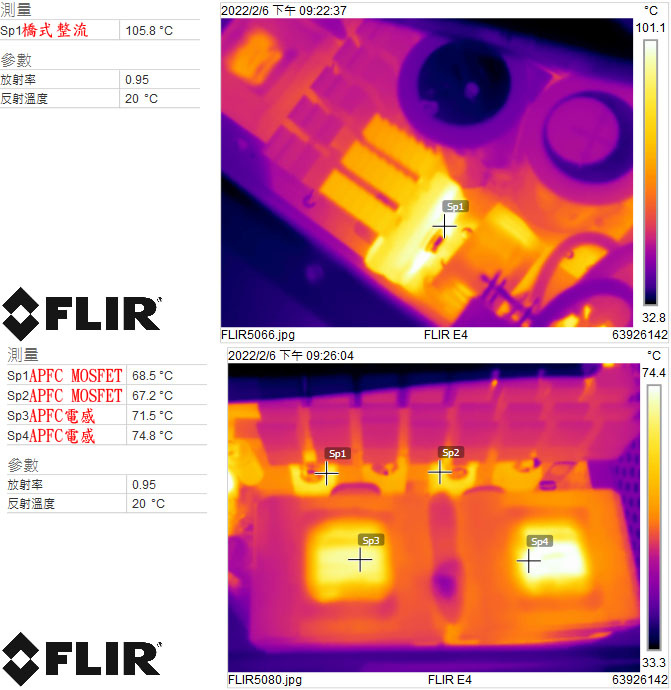

▼電源供應器滿載輸出下橋式整流(上圖)及APFC MOSFET/電感(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

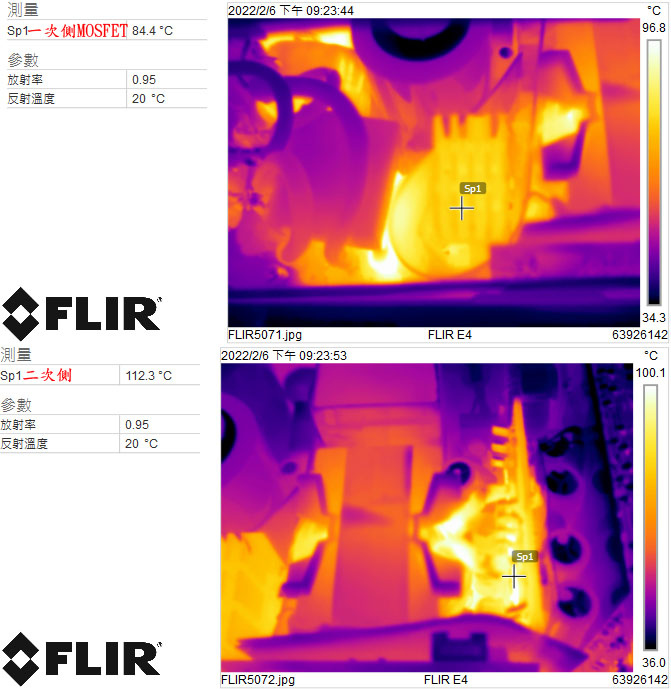

▼電源供應器滿載輸出下一次側MOSFET(上圖)及二次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
◆採用全模組化設計，搭配黑色編織網包覆(ATX20+4P/EPS 4+4P/PCIE 6+2P)及帶狀(SATA/大4P)模組化線組。提供2個EPS 4+4P，10個PCIE 6+2P，16個直角SATA，8個省力易拔大4P，並提供2條大4P轉小4P轉接線。因為SATA/大4P只提供4個模組化插座，所以SATA及大4P數量總和最多16個
◆採用NIDEC SERVO "GentleTyphoon"溫柔颱風雙滾珠軸承風扇，最高轉速2150RPM，黑色直條風扇護網稍微凸出，增大護網與風扇扇葉之間的距離，降低風切聲
◆交流輸入插座後方焊點加上X電容及Y電容，交流輸入插座及總開關焊點未包覆套管
◆電路板上保險絲/突波吸收器均包覆套管
◆電路板背面焊點做工良好，大電流線路有敷錫處理
◆採用一顆TI數位化控制器負責交錯式APFC，一顆TI數位化控制器負責全橋LLC諧振與同步整流輸出12V，並透過DC-DC轉換3.3V/5V/-12V
◆APFC功率元件使用ON SEMI與Infineon，一次側MOSFET使用Alpha & Omega，12V同步整流MOSFET使用Infineon，-12V DC-DC轉換IC使用TI，APFC與一次側均使用全絕緣封裝MOSFET
◆內部電容採用Nichicon/Nippon Chemi-con/Rubycon日系品牌
◆使用TI數位控制器搭配獨立電源管理IC組成完整電源管理電路
各項測試結果簡單總結：
◆XPG CYBERCORE 1300W於20%/50%/100%下效率分別為91.22%/92.52%/89.89%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
◆XPG CYBERCORE 1300W的功率因數修正，滿足80PLUS白金認證要求輸出50%下功率因數需大於0.95
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態，12V上升時間為14ms，3.3V/5V上升時間為5ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於15ms開始出現壓降，19ms降至11.4V以下
◆無負載時12V輸出帶有一些漣波；低於12V/12A輸出時12V輸出漣波隨電流改變，之後波形維持不變；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為22.8mV/16.8mV/11.6mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為25.6mV/18mV/16.4mV
◆3.3V/5V動態負載測試，變動範圍5A至15A，維持時間500微秒，最大變動幅度分別為552mV/624mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為238mV
◆12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為252mV
◆12V動態負載測試，變動範圍43A至86A，維持時間500微秒，最大變動幅度為346mV
◆12V動態負載測試，變動範圍10A至86A，維持時間500微秒，最大變動幅度為644mV
◆熱機下3.3V過電流截止點在31A(124%)，5V過電流截止點在31A(124%)，12V過電流截止點在133A(123%)
◆5V/3.3V輸出超過19A或12V超過65A時風扇會啟動，5V/3.3V輸出低於16A或12V低於63A時風扇會停止
報告完畢，謝謝收看
