產品特色:
●3個USB-C加1個USB-A,可自動偵測主流快充協議,USB-C1/C2單埠最大輸出可達90W
●採用GaN氮化鎵功率元件
●可收折式US插頭設計,方便攜帶
●多重保護機制,確保充電安全

產品規格:
型號:CD226
輸入:AC100-240V,2A,50/60HZ
USB-C1/C2輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/4.5A、3.3V-21V/3A
USB-C3輸出:5V/3A、9V/2.5A、12V/1.88A、3.3V-5.9V/3A、3.3V-11V/2A
USB-A輸出:4.5V/5A、5V/4.5A、5V/3A、9V/2A、12V/1.5A
最大功率:90W
USB-C1/C2單埠輸出:90W
USB-C3單埠輸出:22.5W
USB-A單埠輸出:22.5W
USB-C1+USB-C2雙埠輸出:65W(C1)+25W(C2)
USB-C1+USB-C3雙埠輸出:65W(C1)+22.5W(C3)
USB-C2+USB-C3雙埠輸出:65W(C2)+22.5W(C3)
USB-C1+USB-A雙埠輸出:65W(C1)+22.5W(A)
USB-C2+USB-A雙埠輸出:65W(C2)+22.5W(A)
USB-C3+USB-A雙埠輸出:10.5W(C3)+10.5W(A)
USB-C1+USB-C2+USB-C3三埠輸出:45W/20W(C1)+20W/45W(C2)+22.5W(C3)
USB-C1+USB-C2+USB-A三埠輸出:45W/20W(C1)+20W/45W(C2)+22.5W(A)
USB-C1+USB-C3+USB-A三埠輸出:65W(C1)+10.5W(C3)+10.5W(A)
USB-C2+USB-C3+USB-A三埠輸出:65W(C2)+10.5W(C3)+10.5W(A)
USB-C1+USB-C2+USB-C3+USB-A四埠輸出:45W/20W(C1)+20W/45W(C2)+10.5W(C3)+10.5W(A)

了解更多UGREEN綠聯90W 3C1A氮化鎵快速充電器

▼外盒正面有商標、產品名稱、產品外觀圖、GaN X 90w字樣、特色圖示


▼外盒背面有使用情境圖、產品規格表、條碼、產品資訊、認證標誌、防偽驗證貼紙


▼內容物有充電器本體及使用說明書


▼本體左側銀灰色外殼有商標


▼本體右側銀灰色外殼有90W字樣


▼本體頂部有3個USB-C(USB-C1、USB-C2、USB-C3)及1個USB-A輸出埠


▼本體底部印上BSMI認證標章、產品名稱、型號、輸入/輸出規格、產地、進口商資訊


▼本體底部收折式US插頭展開(右)的樣子


▼插頭收折後本體尺寸為69.1x69x33.4mm


▼本體重量為230克


支援以下輸出組合模式:
USB-C1/C2:90W
USB-C3:22.5W
USB-A:22.5W
USB-C1+USB-C2:65W(C1)+25W(C2)
USB-C1/C2+USB-C3:65W(C1/C2)+22.5W(C3)
USB-C1/C2+USB-A:65W(C1/C2)+22.5W(A)
USB-C3+USB-A:10.5W(C3)+10.5W(A)
USB-C1+USB-C2+USB-C3/A:45W/20W(C1)+20W/45W(C2)+22.5W(C3/A)
USB-C1/C2+USB-C3+USB-A:65W(C1/C2)+10.5W(C3)+10.5W(A)
USB-C1+USB-C2+USB-C3+USB-A:45W/20W(C1)+20W/45W(C2)+10.5W(C3)+10.5W(A)
▼USB-C1/C2單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-C1/C2單獨使用並搭配5A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/4.5A,PPS檔提供3.3V-21V/3A


▼USB-C1(左)/C2(右)各組輸出轉換效率表,空載功耗為0.21W,整體輸出轉換效率在70.7%至90.2%之間


▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.1A便會截止


▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.1A便會截止


▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.1A便會截止


▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.1A便會截止


▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5A便會截止


▼USB-C1(紅)/C2(綠)搭配5A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.1A便會截止


▼USB-C1(紅)/C2(綠)搭配5A線材的PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.1A便會截止


▼USB-C1/C2單獨使用並搭配3A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,PPS檔提供3.3V-21V/3A


▼USB-C1(紅)/C2(綠)搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.1A便會截止


▼USB-C3單獨使用,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-C3單獨使用,固定檔提供5V/3A、9V/2.44A、12V/1.83A、15V/1.47A,第一組PPS檔提供3.3V-5.9V/3A,第二組PPS檔提供3.3V-11V/2A


▼USB-C3各組輸出轉換效率表,空載功耗為0.21W,整體輸出轉換效率在69.5%至88.3%之間


▼USB-C3的固定檔5V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.5A便會截止

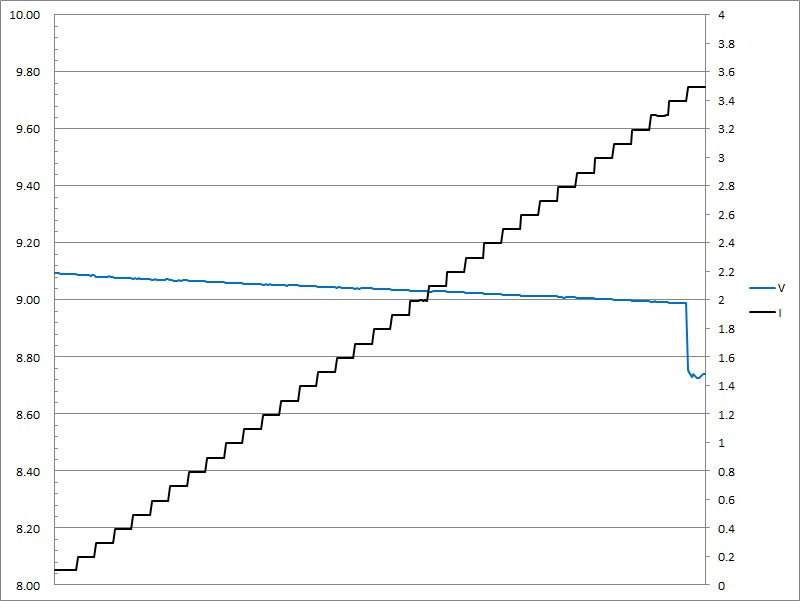

▼USB-C3的固定檔9V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.5A便會截止


▼USB-C3的固定檔12V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過2.4A便會截止


▼USB-C3的固定檔15V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過1.8A便會截止


▼USB-C3的第一組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.5A便會截止

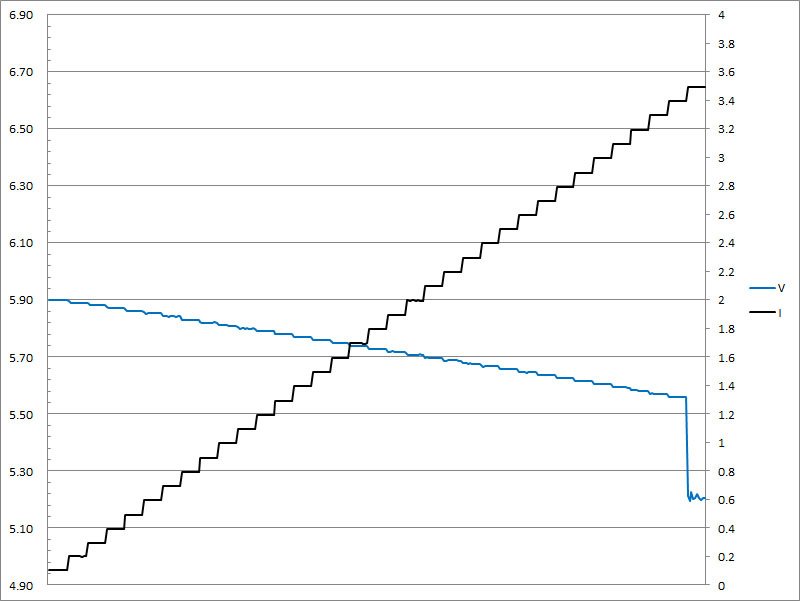

▼USB-C3的第一組PPS檔5.9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.5A便會截止


▼USB-C3的第二組PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.4A便會截止

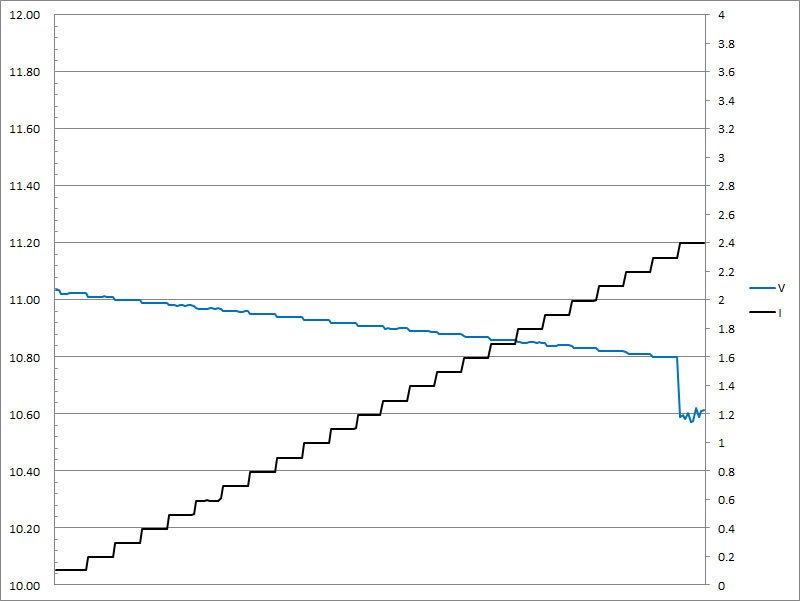

▼USB-C3的第二組PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.4A便會截止


▼USB-A單獨使用,充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-A的5V/9V/12V空載輸出電壓


▼USB-A各組輸出轉換效率表,空載功耗為0.21W,整體輸出轉換效率在71.2%至87.1%之間


▼USB-A的5V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.4A便會截止


▼USB-A的9V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過2.3A便會截止


▼USB-A的12V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過1.7A便會截止


▼USB-C1輸出90W連續一小時後本體的紅外線熱影像圖


▼USB-C1輸出90W連續一小時後連接埠處的紅外線熱影像圖

測試總結:
◆具備3個USB-C及1個USB-A輸出,自動偵測主流快充協議
◆可收折式US插頭設計,方便攜帶
◆空載功耗0.21W,各輸出埠中最低效率69.5%,最高效率90.2%
◆C1/C2固定檔5V/9V/12V/15V及USB-A輸出具備電壓補償功能
◆C1/C2固定檔20V輸出會依3A/5A線材改變最高電流門檻,各埠於電流超額時輸出截止,具備過電流保護

報告完畢,謝謝收看
