特色：
●通過80PLUS金牌認證，降低廢熱產生，節省電能消耗及電費支出
●14公分短機身設計，全模組化設計，搭配黑色編織網包覆(ATX24P)及黑色帶狀模組化線組
●提供2個EPS 4+4P接頭，支援高階Intel/AMD最新處理器/主機板平台，相容ATX12V V2.53、EPS V2.92、PSU DG 003
●單路12V輸出，半橋諧振轉換，搭配12V同步整流及3.3V/5V DC-DC轉換設計，使12V可用功率最大化，改善輸出交叉調整率
●採用12公分低噪音風扇，搭配ZERO RPM模式，於低負荷下風扇停止運轉，能在散熱效能與靜音中取得平衡
●採用105℃電解及固態電容，加強可靠度及耐用度，並提供七年產品保固
CORSAIR RM1000e 1000W輸出接頭數量：
ATX24P：1個
EPS 4+4P：2個
PCIE 6+2P：6個
SATA：7個
大4P：4個
▼外盒正面有商標、產品外觀圖、產品名稱、80PLUS金牌認證
▼外盒背面有商標、產品名稱、產品外觀圖、CYBENETICS PLATINUM標誌、ZERO RPM MODE標誌、80PLUS金牌認證、外觀三視圖/尺寸規格、多國語言特色說明、轉換效率圖表、風扇噪音VS負載圖表、輸入/輸出規格表
▼外盒上側面有商標、產品外觀圖、產品名稱、POWER PLAY字樣。外盒下側面有商標、相容規範、包裝內容、模組化線材數量/接頭配置圖、安規認證、廠商資訊、產地、條碼
▼側面包裝膠膜上有代理商貼紙
▼外盒左/右側面有商標、產品外觀圖、產品名稱
▼包裝內容有電源本體、模組化線組、三芯2.0mm²美規交流電源線、塑膠束線帶、固定螺絲、安全資訊文件
▼本體尺寸為150x86x140mm
▼本體兩側有商標及產品名稱裝飾貼
▼三角形孔洞風扇護網直接沖壓在外殼上，兩側有直線條凹槽，中心處六角形凹陷處內有商標
▼本體背面的標籤有商標、產品名稱、型號/Part Number、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、多國語言警告訊息、廠商資訊、安規認證、條碼、產地
▼本體出風口處有商標、交流輸入插座及電源總開關
▼模組化線組輸出插座有白色字體名稱標示，下方英文白色字體提醒使用者此電源設計搭配CORSAIR原廠第4型模組化線材
▼1組主機板電源黑色編織網包覆模組化線路，提供1個ATX24P接頭，線路長度為60公分
▼2組處理器電源黑色帶狀模組化線路，提供2個EPS 4+4P接頭，線路長度為64.5公分
▼4組顯示卡電源黑色帶狀模組化線路，其中2組每條提供1個PCIE 6+2P接頭，線路長度為59公分。另外2組每條提供2個PCIE 6+2P接頭，至第一個接頭線路長度為59公分，接頭間線路長度為14.5公分。共提供6個PCIE 6+2P接頭
▼1組直角SATA接頭黑色帶狀模組化線路，提供4個直角SATA接頭，至第一個接頭線路長度為45公分，接頭間線路長度為11.5公分
▼1組直式SATA接頭黑色帶狀模組化線路，提供3個直式SATA接頭，至第一個接頭線路長度為49.5公分，接頭間線路長度為10公分
▼1組大4P接頭黑色帶狀模組化線路，提供4個直式大4P接頭，至第一個接頭線路長度為45公分，接頭間線路長度為9.5公分。未提供小4P接頭或轉接線
▼將所有模組化線路插上的樣子，會多出1個SATA/大4P模組化插座
▼CORSAIR RM1000e 1000W內部結構及使用元件說明簡表
▼CORSAIR RM1000e 1000W為HEC代工，採用APFC、半橋諧振、二次側12V同步整流，並經由DC-DC轉換3.3V/5V
▼風扇為Hong Hua HA1225H12F-Z 12公分12V/0.58A，並設置氣流導風片
▼電路板背面，焊點做工良好，大電流線路有額外敷錫處理
▼交流輸入插座及總開關加上小電路板，使用隔板覆蓋。L/N交流電源線、磁芯及插片式連接器有包覆套管
▼小電路板上有2個X電容(CX1/CX2)、2個Y電容(CY1/CY2)、1個共模電感(CM1)及X電容放電IC(Power Integrations CAPZero-2 CAP200DG)
▼電路板交流輸入端EMI濾波電路有1個共模電感(CM2)，1個X電容(CX3)，2個Y電容(CY3/CY4)。直立安裝的保險絲及突波吸收器有包覆套管
▼兩顆GBU15L06橋式整流器並聯後安裝在散熱片的兩側，上方設置過熱保護的溫度開關
▼封閉式磁芯APFC電感上方的散熱片上有APFC功率元件，為2顆冠順微電子GP47S60YERD TO-247封裝MOSFET及1顆CREE/Wolfspeed C6D10065A二極體，二極體附近有2顆偵測電流的比流器。鄰近的輔助電源電路一次側整合電源IC使用Power Integrations TinySwitch-4 TNY290PG，輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶
▼APFC控制子卡旁的NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失
▼APFC電容採用Elite 400V 680µF PL系列105℃電解電容
▼一次側採用2顆Infineon IPA60R099P7全絕緣封裝MOSFET，固定在散熱片的同一面
▼一次側散熱片旁的隔離驅動變壓器外包覆黑色聚酯薄膜膠帶
▼1個諧振電感與2個諧振電容組成一次側諧振槽，諧振電感外包覆黑色聚酯薄膜膠帶，其中1顆諧振電容架高安裝，接腳包覆套管，並使用黑色固定膠進行固定
▼主變壓器與一次側散熱片之間加上隔板
▼主變壓器旁二次側同步整流子卡上面的MOSFET覆蓋導熱墊片後和黑色散熱片接觸
▼二次側同步整流子卡上面有Champion CM6901T6X，負責一次側諧振及二次側12V同步整流控制
▼12V輸出濾波電路的Elite固態電容、TEAPO電解電容及環狀磁芯電感
▼12V轉換3.3V及5V的DC-DC子卡採個別配置，每片正面有環形電感、MOSFET及固態電容，每片背面靠近上方有Anpec APW7073同步降壓PWM控制IC

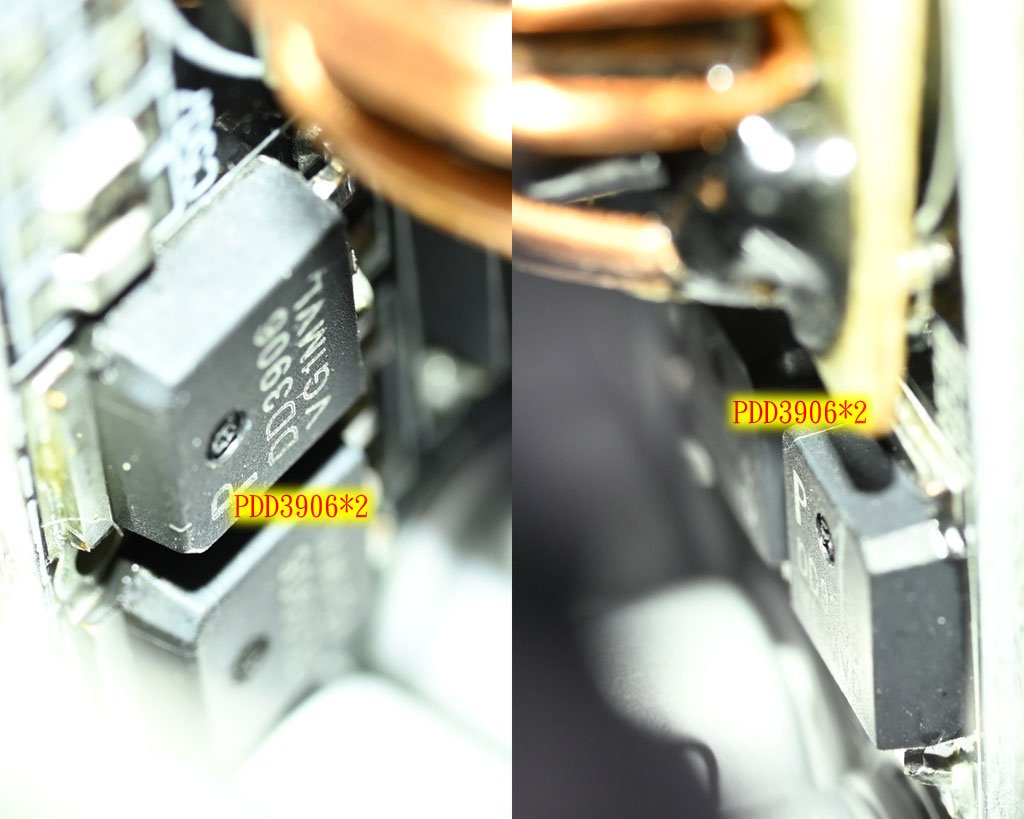

▼每片DC-DC子卡正面環形電感下方有4顆Potens博盛PDD3906 MOSFET，採用2HS+2LS方式組成DC-DC功率級
▼電源管理/風扇控制子卡正面有Weltrend WT7527RT電源管理IC，負責監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號
▼模組化輸出插座板背面
▼模組化輸出插座板正面插座之間安置13顆Elite固態電容，加強輸出濾波/退耦效果
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼CORSAIR RM1000e 1000W於20%/50%/100%下效率分別為92.2%/92.85%/90.18%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.02%至0.32%的影響
▼CORSAIR RM1000e 1000W於10%/20%/50%/100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9876，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求
▼綜合輸出負載測試，輸出59%時3.3V/5V電流達18A以後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出7%至100%之間3.3V輸出電壓最高與最低點差異為36.6mV
▼綜合輸出7%至100%之間5V輸出電壓最高與最低點差異為48.8mV
▼綜合輸出7%至100%之間12V輸出電壓最高與最低點差異為30mV
▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出5%至99%之間3.3V輸出電壓最高與最低點差異為17mV
▼純12V輸出5%至99%之間5V輸出電壓最高與最低點差異為14mV
▼純12V輸出5%至99%之間12V輸出電壓最高與最低點差異為46mV
▼12V低輸出轉換效率測試，輸出12V/1A效率70.5%，輸出12V/2A效率80.9%，輸出12V/3A效率82.7%
▼電源PS-ON信號啟動後直接3.3V/18A、5V/18A、12V/70A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為5ms，5V與3.3V上升時間為6ms
▼3.3V/18A、5V/18A、12V/70A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於20ms後低於11.4V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼輸出無負載時，12V帶有鋸齒狀漣波(左上)。輸出12V/1A(右上)、12V/2A(左下)、12V/3A(右下)時，漣波頻率提高
▼輸出12V/4A(左上)、12V/5A(右上)、12V/6A(左下)、12V/7A(右下)時，漣波波形如圖所示
▼輸出12V/8A(左上)及12V/9A(右上)時，漣波振幅開始改變。輸出12V/10A(左下)及12V/11A(右下)時，轉變成弦波狀波形，之後波形維持不變
▼輸出12V/40A時有最小低頻漣波振幅
▼於3.3V/18A、5V/18A、12V/70A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為19.6mV/19.2mV/16.8mV，高頻漣波分別為15.2mV/16.8mV/14mV
▼於12V/82A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為18.8mV/15.2mV/9.6mV，高頻漣波分別為14.4mV/13.2mV/10.4mV
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為298mV，同時造成3.3V產生52mV、5V產生48mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為240mV，同時造成3.3V產生70mV、5V產生70mV的變動
▼12V啟動動態負載，變動範圍10A至67A，維持時間500微秒，最大變動幅度為596mV，同時造成3.3V產生132mV、5V產生118mV的變動
▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下橋式整流(上圖)及APFC MOSFET/APFC DIODE/APFC電感(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下一次側/諧振電感/主變壓器(上圖)及二次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下DC-DC的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P(單頭)連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P(雙頭)連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
◆採用全模組化設計，搭配黑色編織網包覆(ATX24P)及黑色帶狀模組化線組。具備2個EPS 4+4P、6個PCIE 6+2P、4個直角SATA、3個直式SATA、4個直式大4P。未提供小4P接頭及轉接線
◆直接在外殼上沖壓風扇護網，風扇Zero RPM Mode低負荷停轉功能固定開啟
◆交流輸入插座及總開關加上小電路板，上有2個X電容(CX1/CX2)、2個Y電容(CY1/CY2)、1個共模電感(CM1)及X電容放電IC，使用隔板覆蓋。L/N交流電源線、磁芯、插片式連接器、保險絲及突波吸收器有包覆套管
◆電路板背面焊點做工良好，大電流線路有額外敷錫處理
◆採用APFC、半橋諧振轉換、同步整流輸出12V，並透過DC-DC轉換3.3V/5V
◆APFC MOSFET使用冠順微電子，APFC DIODE使用CREE/Wolfspeed，一次側MOSFET使用Infineon。一次側MOSFET使用全絕緣封裝
◆電解電容使用Elite/TEAPO/Nippon Chemi-con，固態電容使用Elite
◆二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
各項測試結果簡單總結：
◆CORSAIR RM1000e 1000W於20%/50%/100%下效率分別為92.2%/92.85%/90.18%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆CORSAIR RM1000e 1000W的功率因數修正，滿足80PLUS金牌認證要求輸出50%下功率因數需大於0.9
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
◆電源啟動至綜合全負載輸出狀態，12V上升時間為5ms，3.3V/5V上升時間為6ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於20ms後低於11.4V
◆輸出無負載時12V帶有鋸齒狀漣波；輸出12V/1A至12V/7A漣波頻率改變；輸出12V/8A至12V/9A漣波振幅改變；輸出12V/10A至11A轉換成弦波狀漣波，之後波形維持不變；輸出12V/40A有最小低頻漣波振幅；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為19.6mV/19.2mV/16.8mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為18.8mV/15.2mV/9.6mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為298mV
◆12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為240mV
◆12V動態負載測試，變動範圍10A至67A，維持時間500微秒，最大變動幅度為596mV
◆熱機下3.3V過電流截止點在30A(150%)，5V過電流截止點在29A(145%)，12V過電流截止點在95A(114%)
報告完畢，謝謝收看
