感謝朋友出借此條模組化線供在下測試

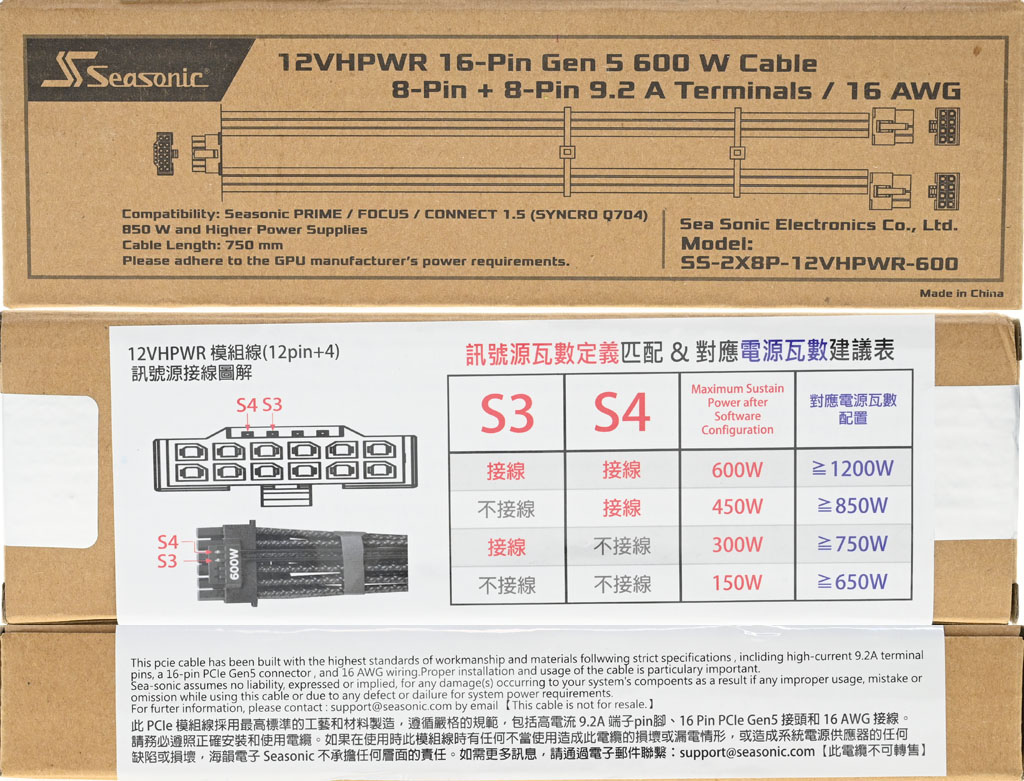

▼外盒正面有商標、產品名稱、線材接頭配置圖、相容電源列表、長度、型號。外盒背面有12VHPWR模組線訊號源接線圖解、訊號源瓦數定義匹配&對應電源瓦數建議表。外盒側面有中英文使用注意事項 。推薦搭配海韻自家電源供應器使用,其他品牌(即使是海韻代工的)建議需要確認後再使用或直接買該品牌的專用線材


▼外盒兩側封條上有商標

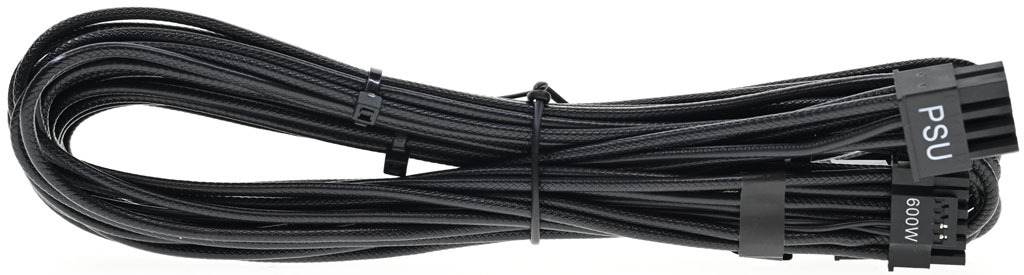

▼模組化線材外觀,線路部分長度為75公分,使用2條塑膠束帶固定12條粗線+2條細線

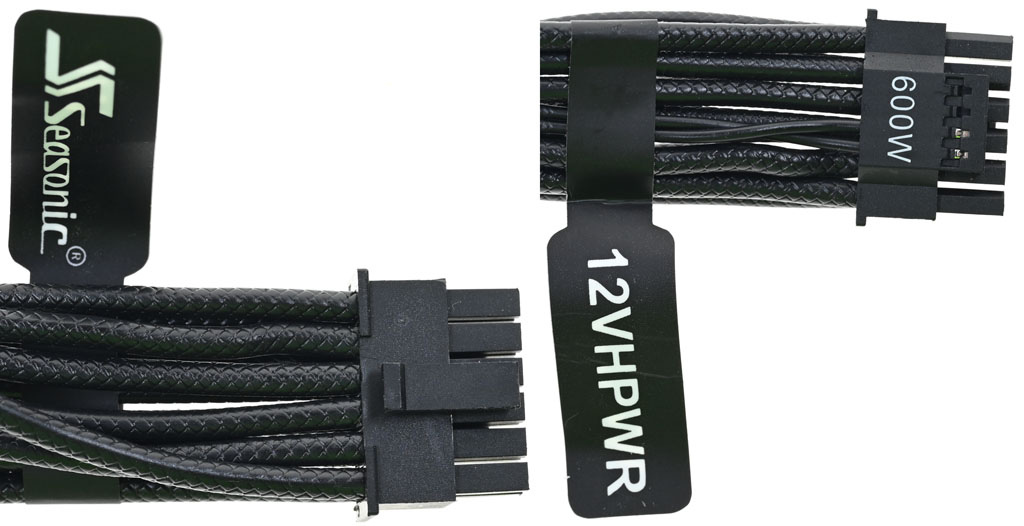

▼顯示卡端12VHPWR插頭上標示600W字樣,靠近插頭處的線路有標籤,兩面分別印上商標及12VHPWR字樣,小信號線只連接S3與S4,S3/S4均接地表示為600W定義

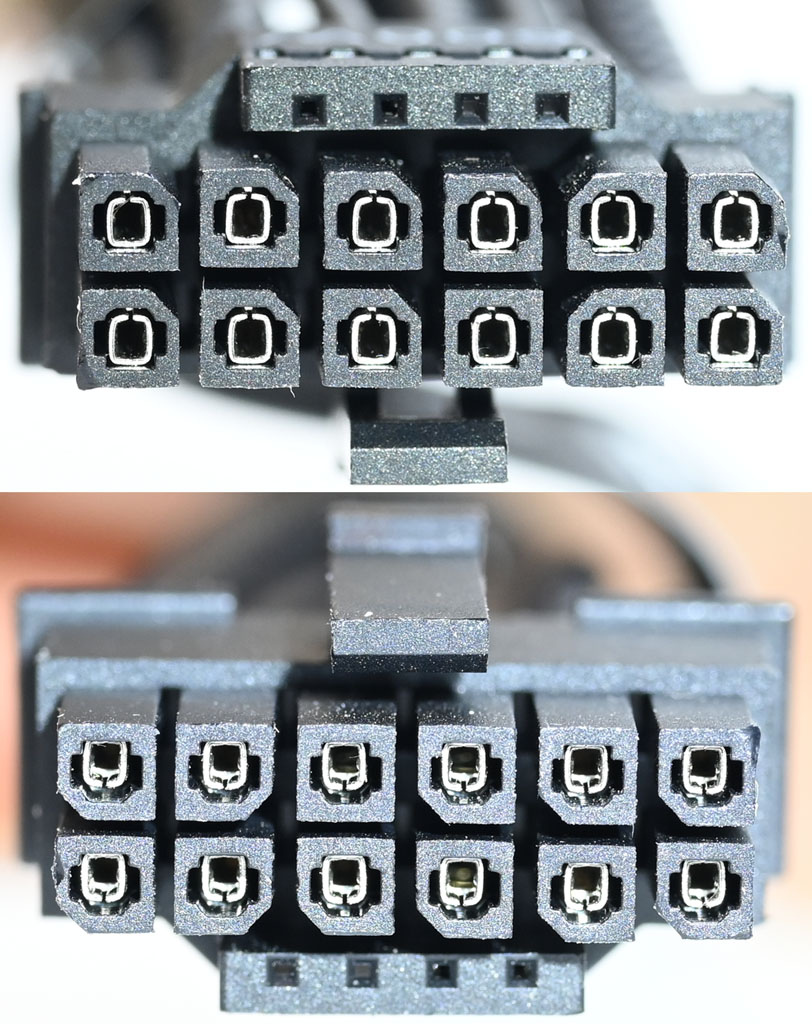

▼顯示卡端12VHPWR插頭的插入孔近照,金屬連接器部分只有一個切口,部分插入孔外殼有一些不平整處

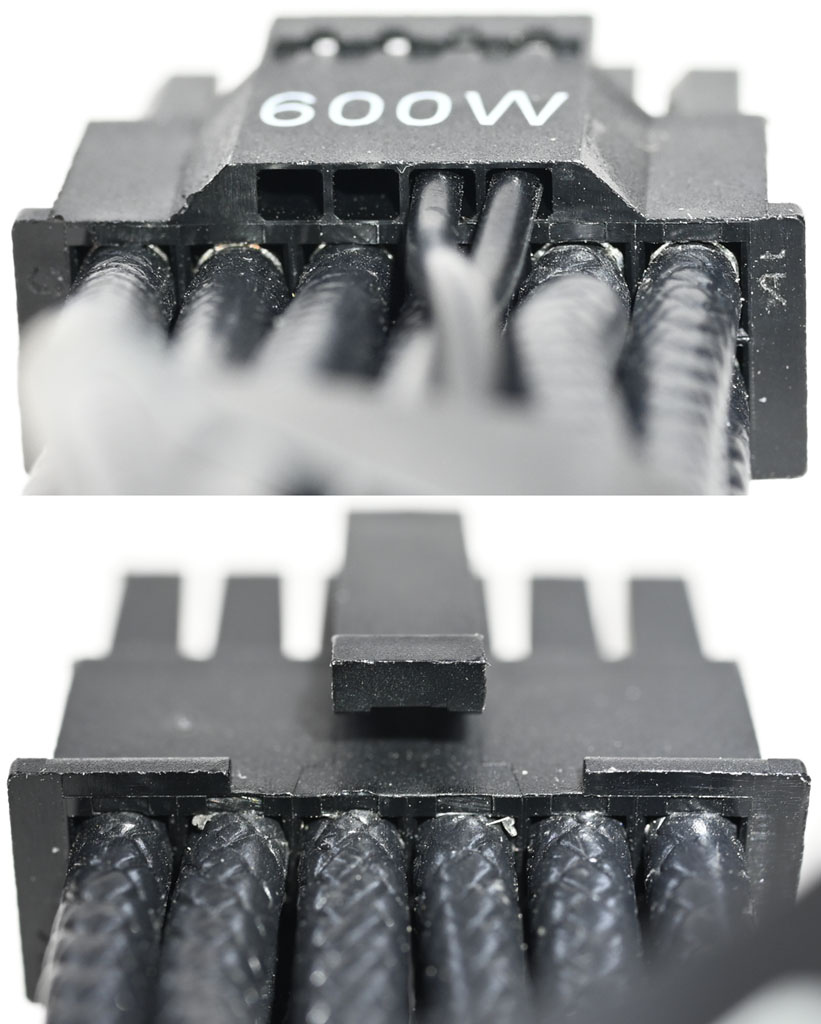

▼顯示卡端12VHPWR插頭的線材插入孔近照

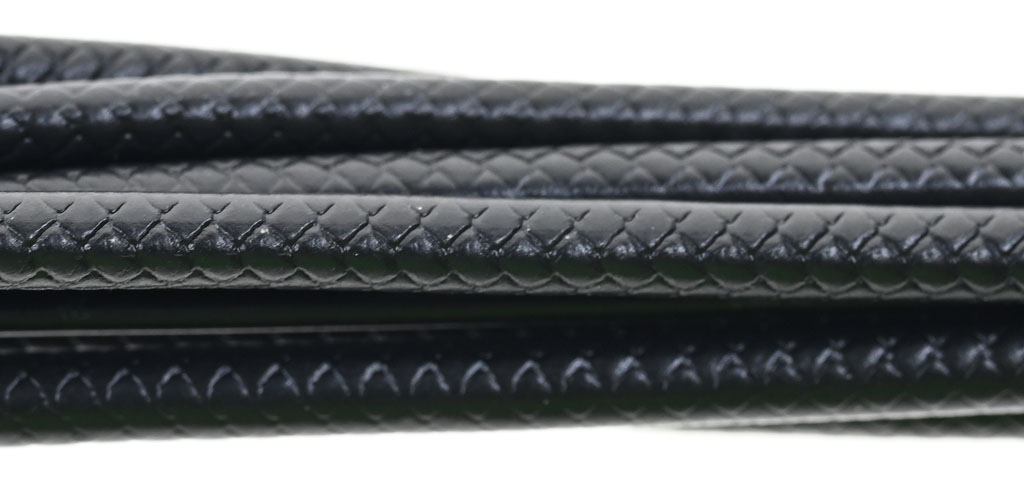

▼12條粗線材上壓印出類似編織網的交叉紋路,上面沒有任何文字標示,測量直徑為2.7至2.8mm

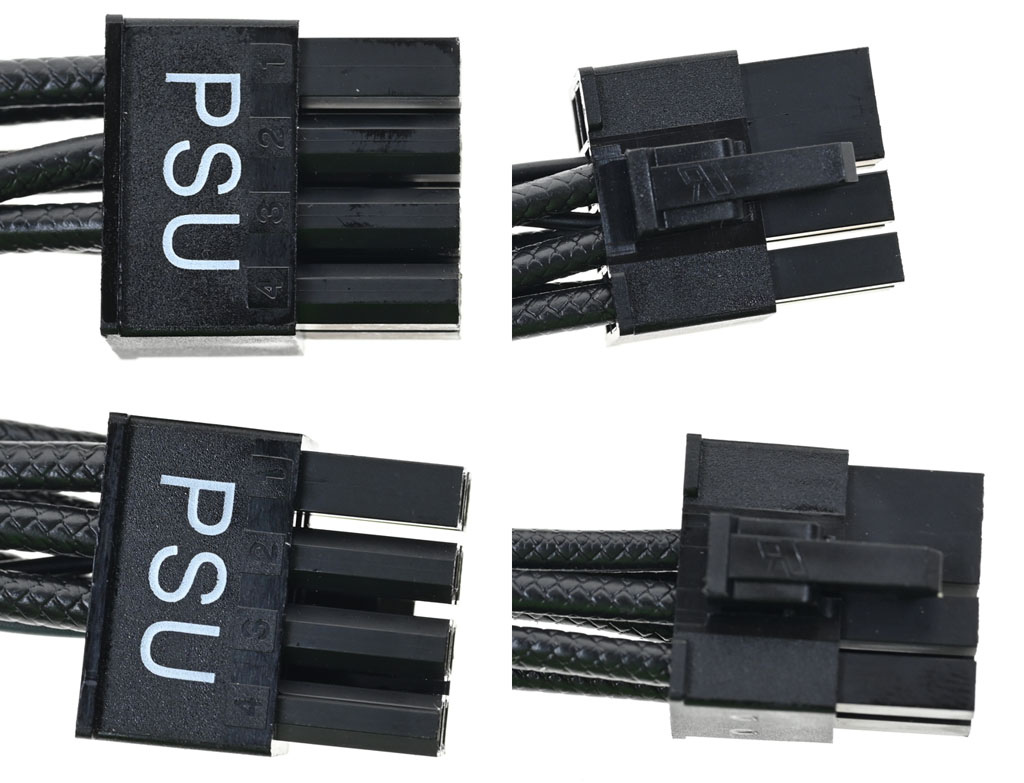

▼2個電源端模組化8P插頭上其中一面標示PSU字樣,每個8P接頭接3條12V及3條GND 。推薦搭配海韻自家電源供應器使用,其他品牌(即使是海韻代工的)建議需要確認後再使用或直接買該品牌的專用線材

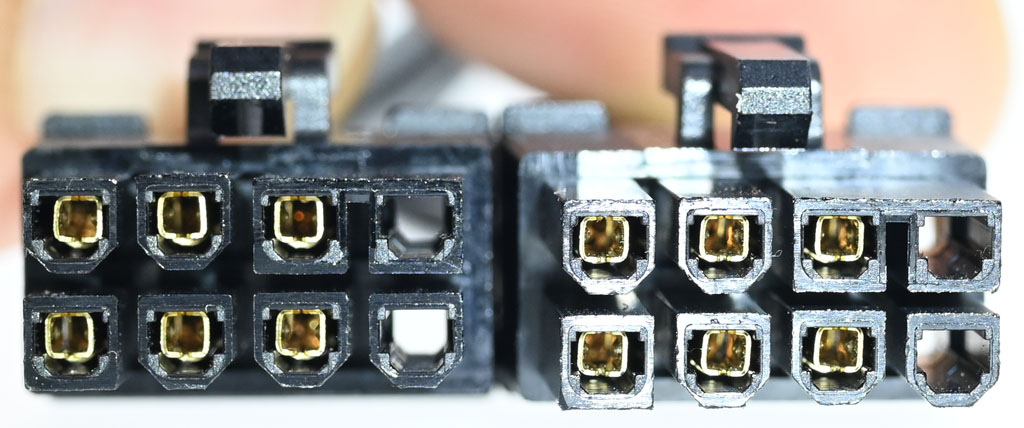

▼電源端模組化插頭插入孔近照

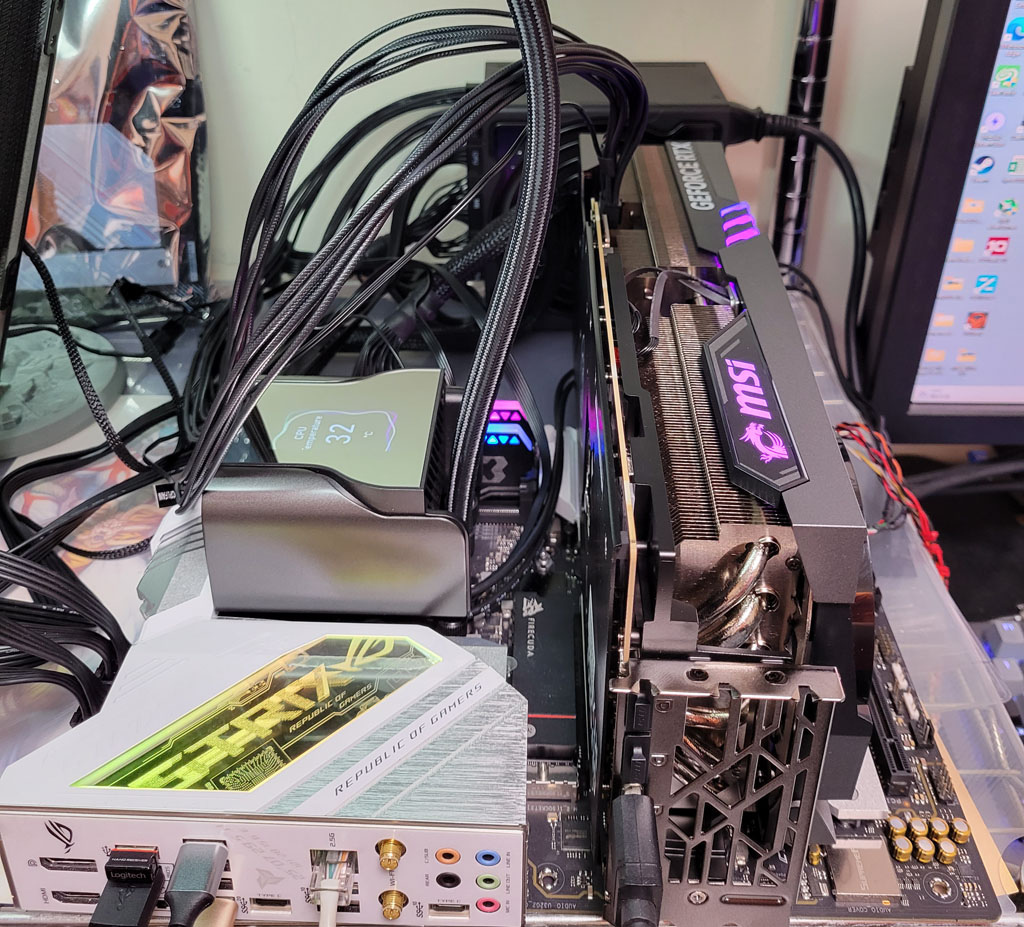

測試配備:
主機板:ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器:Intel Core i9-13900KF(ES)
散熱器:MSI MEG CORELIQUID S360及THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體:TIGO DDR4-3600MHz 16GB(2x8GB)
顯示卡:MSI GeForce RTX 4090 GAMING X TRIO 24G
作業系統碟:Seagate FireCuda 530 1TB
電源供應器:EVGA 1000 G6 1000W 。推薦搭配海韻自家電源供應器使用,其他品牌(即使是海韻代工的)建議需要確認後再使用或直接買該品牌的專用線材

前一陣子有網友詢問12VHPWR裡面,每一條線的電流是多少,目前手上的MSI GeForce RTX 4090 GAMING X TRIO 24G的12VHPWR接頭中,Pin1至Pin6這6條12V是並聯在一起,大電流通過並聯線路時,理想狀態下6條線會均分電流,但實際狀況會因為PCB佈線、連接器、線路等因素影響阻抗,若阻抗有差異,這時每條線通過的電流會略有不同。下面使用電流鉤表分別對12V單條線路、12V的3條線路(Pin1-Pin3,Pin4-Pin6)、6條線路(12V Pin1-Pin6,GND Pin7-Pin12)進行測試,運作30分鐘FurMar後拍攝插頭的紅外線熱影像圖

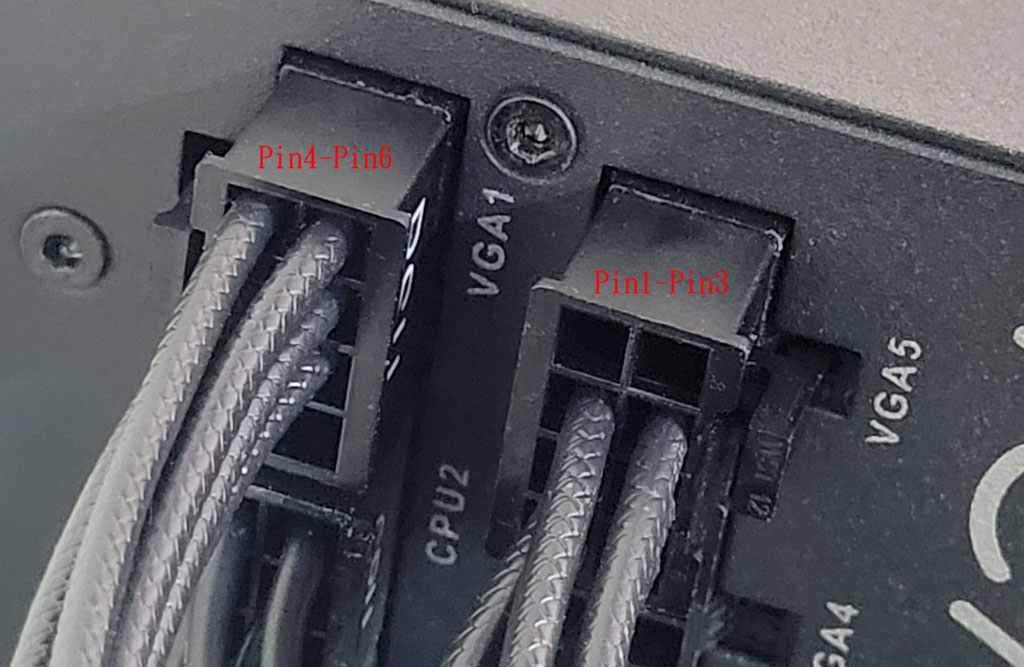

▼測試條件A,將模組化線的電源供應器端2個8P插頭插在EVGA 1000 G6的VGA1與VGA5插座上,VGA5對應到Pin1-Pin3,VGA1對應到Pin4-Pin6


▼顯示卡跑Furmark下用電流鉤表測試Pin1到Pin6單條線的12V電流,單條線電流在6.4A至6.7A左右

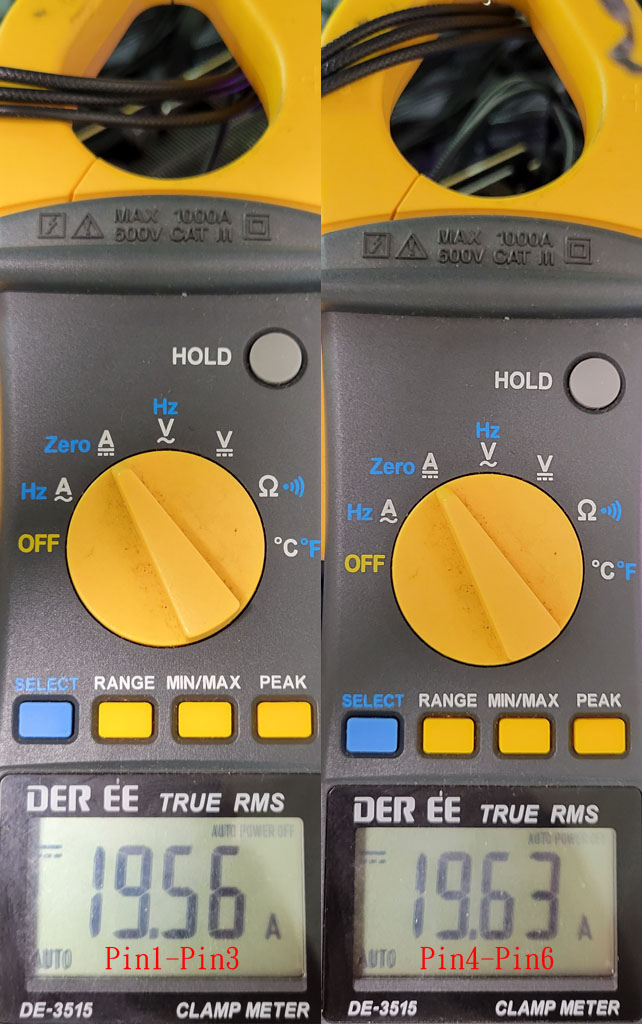

▼12V的Pin1-Pin3(圖左)與Pin4-Pin6(圖右)的總電流相差不大

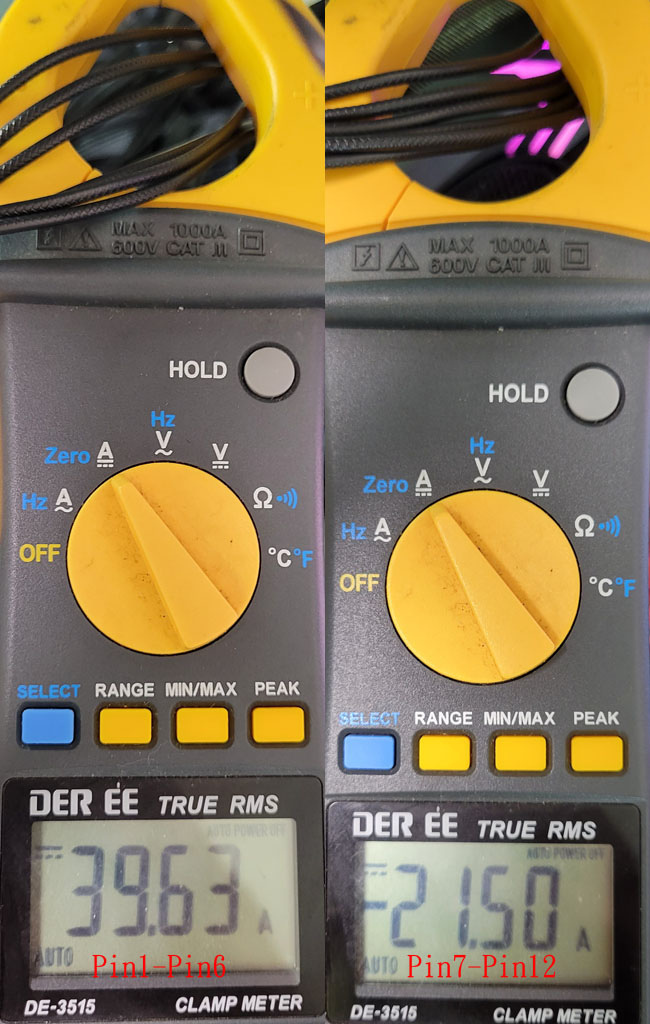

▼Pin1-Pin6這6條12V的總電流約39.6A左右(圖左),Pin7-Pin12這6條GND的總電流約21.5A左右(圖右),推測部分電流經由擴充槽的GND經主機板返回電源供應器

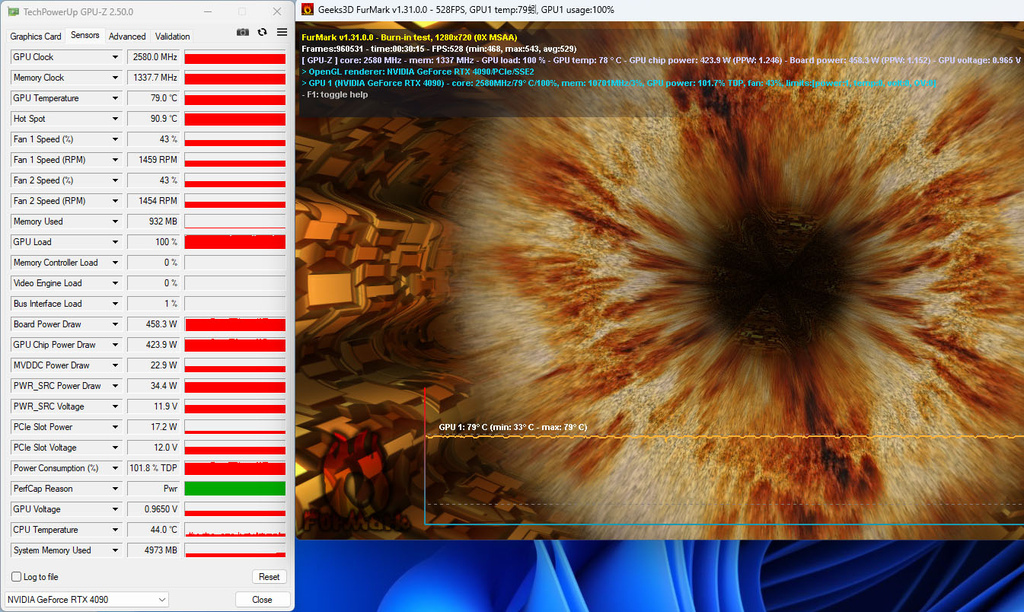

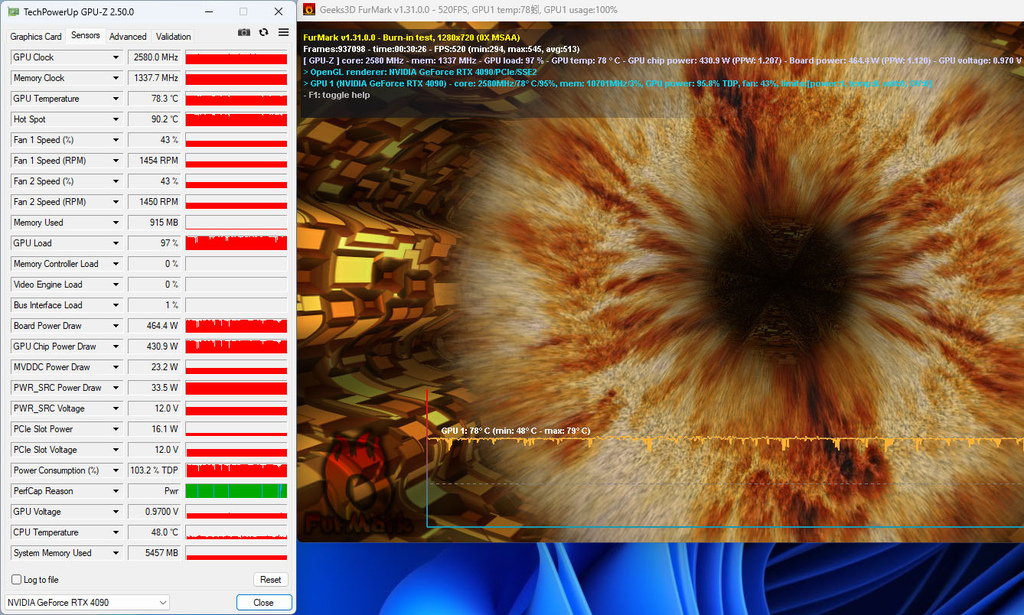

▼FurMark運作30分鐘,從GPU-Z記錄圖看Board Power Draw與GPU溫度無明顯起伏

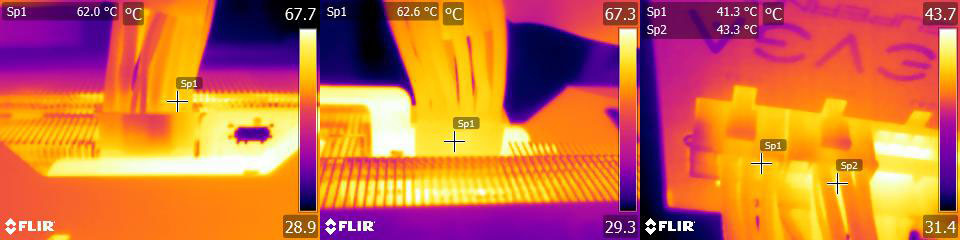

▼FurMark運作30分鐘後12VHPWR接頭2個面(左/中)與電源端8P插頭(右)的紅外線熱影像圖

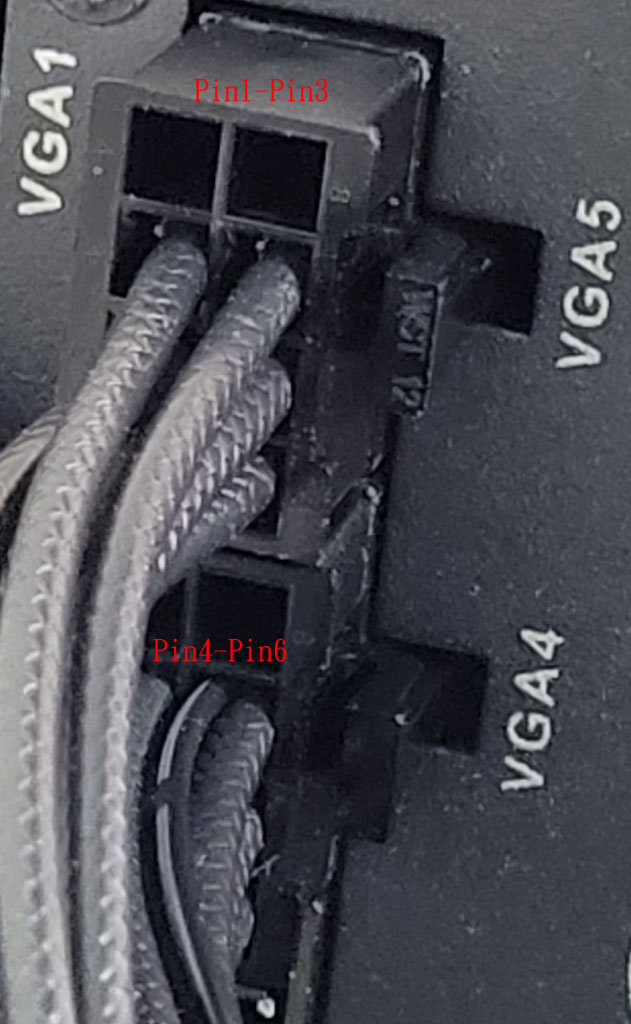

▼測試條件B,將模組化線的電源供應器端2個8P插頭插在EVGA 1000 G6的VGA4與VGA5插座上,VGA5對應到Pin1-Pin3,VGA4對應到Pin4-Pin6

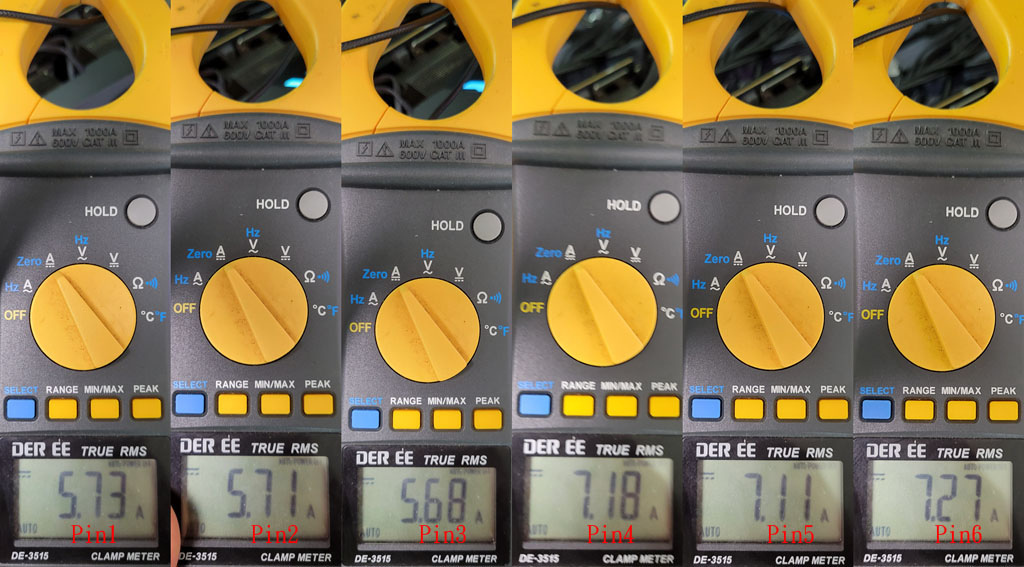

▼顯示卡跑Furmark下用電流鉤表測試Pin1到Pin6單條線的12V電流,這時Pin1到Pin3的單條線電流降至5.6A至5.7A左右,Pin4到Pin6的單條線電流提高到7.1A至7.3A左右,單條線之間電流差異增加

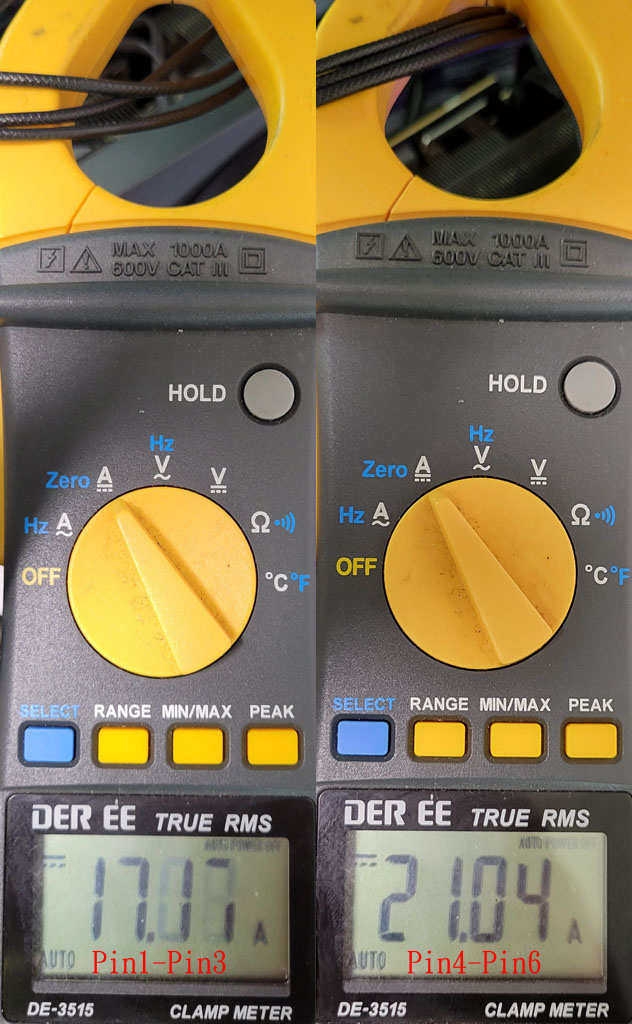

▼12V的Pin1-Pin3(圖左)與Pin4-Pin6(圖右)的總電流差異值接近4A,推測EVGA 1000 G6的VGA4接頭內部PCB佈線阻抗比較低,較多電流往阻抗低的路徑走,導致Pin4-Pin6的電流增加

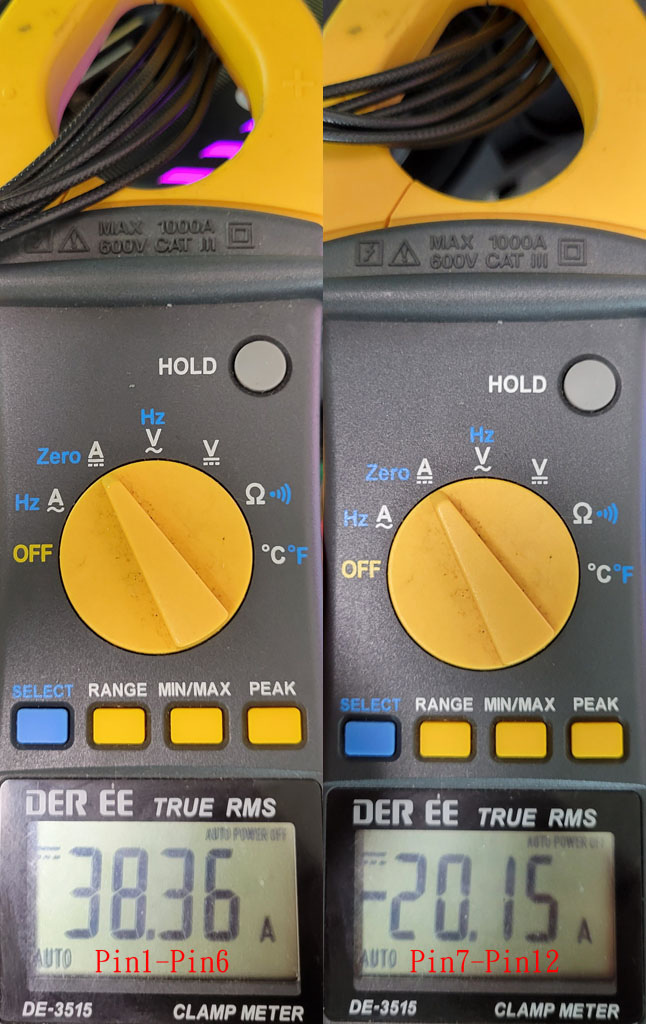

▼Pin1-Pin6這6條12V的總電流約38.4A左右(圖左),Pin7-Pin12這6條GND的總電流約20.2A左右(圖右)


▼FurMark運作30分鐘,從記錄圖看Board Power Draw與GPU溫度,相較於測試條件A來說,有較多明顯起伏

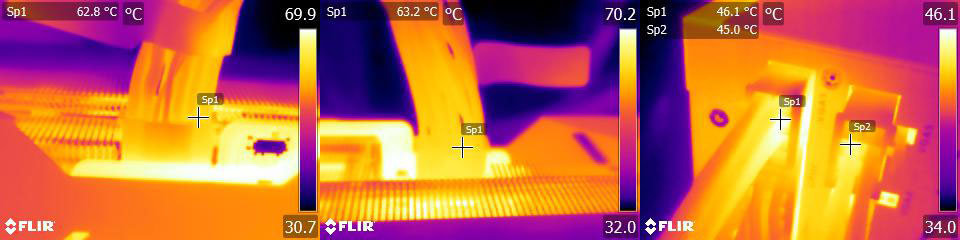

▼FurMark運作30分鐘後12VHPWR接頭2個面(左/中)與電源端8P插頭(右)的紅外線熱影像圖。相較於測試條件A來說,2個電源端8P接頭的溫度差異較大

結論:
顯示卡端12VHPWR轉電源端模組化8P插頭轉換模組線讓舊款電源供應器可以連接新款顯示卡,而不用使用轉接線 。推薦搭配海韻自家電源供應器使用,其他品牌(即使是海韻代工的)建議需要確認後再使用或直接買該品牌的專用線材 。使用前要注意電源供應器是否可以滿足新款顯示卡所需,並注意接頭連接位置。從測試中可以看到只是調換接頭位置,因阻抗差異,直接影響各線電流分配,電流分配出現差異下會影響電源端2個8P接頭的溫差

報告完畢,謝謝收看
