特色：
●外殼具備鏡面裝飾面板、REPUBLIC OF GAMERS字樣銘牌及ROG標誌裝飾
●80PLUS白金認證轉換效率，節省電能消耗，降低廢熱產生
●全模組化設計，採用表面壓印紋路的黑色線材
●相容ATX 3.0，提供12VHPWR模組化線材，支援新款顯示卡
●處理器12V供電提供2組EPS 4+4P接頭，支援Intel/AMD處理器/主機板平台
●採用APFC、半橋諧振及同步整流12V功率級，搭配DC-DC轉換3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●採用12公分透明發光風扇，可透過ARGB控制線與支援ARGB的主機板或燈效裝置連動控制，並具備0 dB Fan模式，於低負載/溫度下風扇自動停止轉動，負載/溫度提高後採溫控運轉，在散熱效能與靜音中取得平衡
●100%全日系電容，加強可靠度及耐用度，提供10年保固
ASUS ROG LOKI 750W輸出接頭數量：
ATX 20+4P：1個
EPS 4+4P：2個
12VHPWR：1個
PCIE 6+2P：3個(其中2個使用12VHPWR輸出插座)
SATA：6個
大4P：4個
▼外盒正面有ROG標誌、REPUBLIC OF GAMERS字樣、產品外觀圖、產品名稱、ASUS商標、ATX 3.0相容圖示、10年保固圖示、AURA SYNC圖示、80PLUS白金認證
▼外盒背面有ROG標誌、REPUBLIC OF GAMERS字樣、產品名稱、英文產品各部照片特色說明、官方網站/臉書連結QR碼、廠商資訊、回收資訊、安規/BSMI認證標章、配備建議PSU換算連結QR碼、ASUS商標
▼外盒上側面有ROG標誌，外盒下側面有產品規格表、輸出接頭圖片/數量、多國語言產品名稱、中文產品資訊貼紙、條碼
▼外盒左/右側面有ROG標誌、REPUBLIC OF GAMERS字樣、銀色亮面字體產品名稱、ASUS商標
▼打開外盒上蓋，下方盒子側邊有FOR THOSE WHO DARE標語
▼包裝內容有電源本體、SFX轉ATX固定板、印上ROG標誌及REPUBLIC OF GAMERS字樣的黑色不織布收納袋(內含模組化線組)、印上ROG標誌及REPUBLIC OF GAMERS字樣的半透明配件包、3x2.0mm² 15A交流電源線
▼印上ROG標誌及REPUBLIC OF GAMERS字樣的半透明配件包內含改裝線材折價券、使用說明書、印有ROG標誌及REPUBLIC OF GAMERS字樣的魔鬼氈整線帶、塑膠束帶、固定螺絲
▼SFX轉ATX固定板，可將SFX/SFX-L電源裝在ATX電源固定孔位上，上面具備2種安裝方向的SFX/SFX-L固定孔位及ATX固定螺絲孔
▼本體尺寸為125mm(L)x125mm(W)x63.5mm(H)

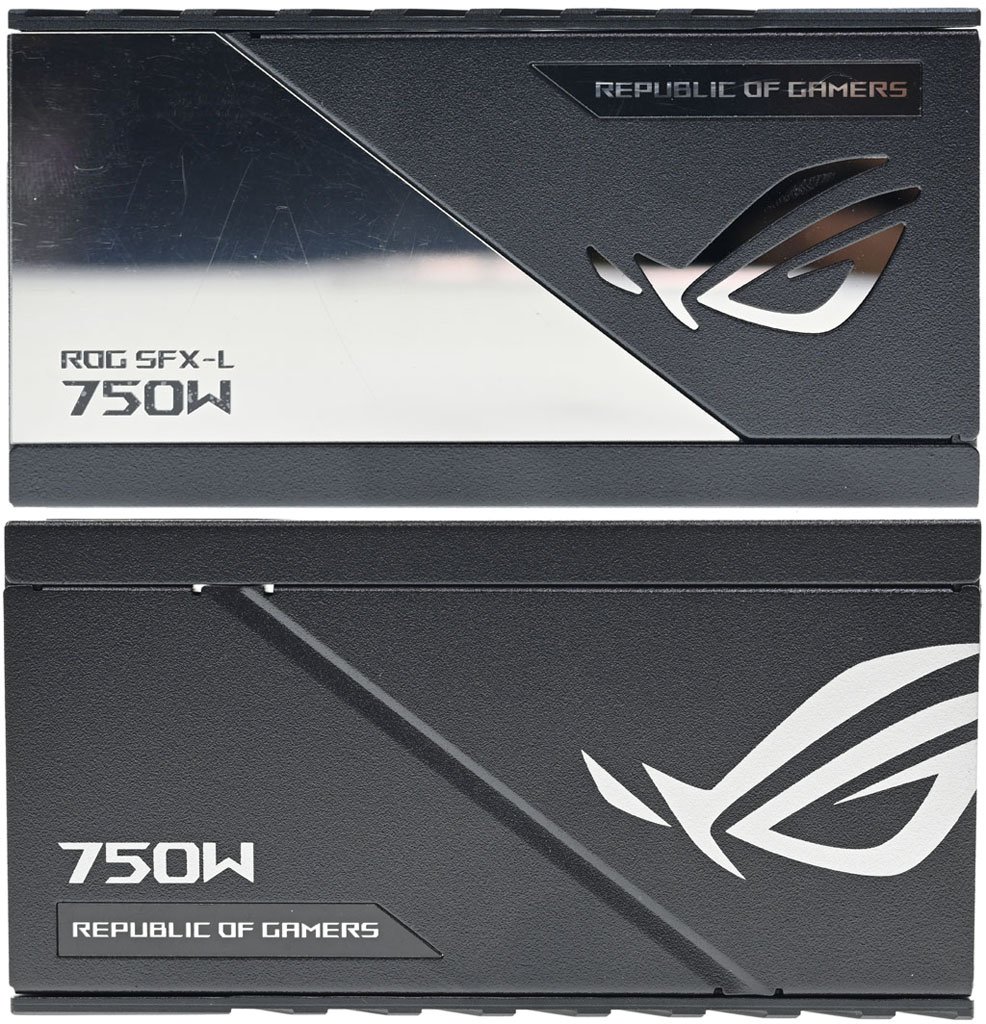

▼本體其中一個側面有鏡面面板，左下方有ROG SFX-L 750W標示，右側有銀色ROG標誌，右上角落有REPUBLIC OF GAMERS字樣發光區。本體另一個側面有750W標示及REPUBLIC OF GAMERS字樣發光區、斜線凹槽及及ROG標誌
▼銀黑雙色斜向長條狀進氣口鋁合金風扇護網的左上角落有ROG字樣
▼本體背面貼上三角形標籤，右下有中文產品資訊貼紙。三角形標籤有ROG標誌、REPUBLIC OF GAMERS字樣、型號、產品名稱、廠商資訊、產地、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、80PLUS白金認證、安規認證、條碼、警告訊息、ASUS商標
▼本體出風口處提供正反方向安裝固定孔，設有交流輸入插座及電源總開關，左上方有點陣ROG標誌/字樣發光區
▼模組化線組輸出插座有名稱標示，中央上方有ROG標誌及REPUBLIC OF GAMERS字樣
▼1條主機板電源黑色模組化線路，提供1個ATX 20+4P接頭，線路長度45公分
▼2條處理器電源黑色模組化線路，提供2個EPS 4+4P接頭，線路長度55公分
▼1條12VHPWR黑色模組化線路，線路長度45公分，只有在一端接頭印上PSU字樣，未標示功率
▼12VHPWR接頭近照
▼1條電源端12VHPWR接頭轉2個PCIE 6+2P接頭黑色模組化線路，線路長度45公分
▼1條顯示卡電源黑色模組化線路，提供1個PCIE 6+2P接頭，線路長度45公分
▼2條SATA黑色模組化線路，提供6個直角SATA接頭，至第一個接頭線路長度29.5公分，第一個接頭至第二個接頭間線路長度19.5公分，第二個接頭至最後一個接頭間線路長度9.5公分
▼1條大4P黑色模組化線路，提供4個省力易拔大4P接頭，至第一個接頭線路長度30公分，大4P接頭間線路長度10公分。未提供小4P接頭或轉接線
▼1條ARGB控制線，主機板端為ARGB 3pin母頭，電源端為Mini-fit Jr. 2pin插頭，線路長度80公分
▼ROG LOKI使用在外皮壓印出類似傘繩編織線花紋的線材(下)與實際傘繩編織線(上)的比較圖
▼將所有模組化線路插上的樣子
▼拆卸4顆固定螺絲後可取下銀黑雙色斜向長條狀進氣口鋁合金風扇護網，方便清理灰塵
▼ASUS ROG LOKI 750W大部分解圖
▼ASUS ROG LOKI 750W內部結構及使用元件說明簡表
▼ASUS ROG LOKI 750W採用一次側APFC及半橋諧振，二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V
▼內部一次側散熱片頂部銀色區域有ROG標誌及REPUBLIC OF GAMERS字樣
▼採用Champion CF1225H12D 12公分12V/0.35A透明發光風扇，實際厚度15mm，未設置氣流導風片
▼透明扇葉軸心處有點陣ROG標誌貼紙
▼黑色絕緣隔板外層有輔助散熱用鋁板
▼此片鋁板延伸至主電路板背面，白色雙面膠用來將鋁板黏在背面外殼內面上
▼黑色絕緣隔板於主電路板二次側區域開孔並貼上導熱墊片(紅色箭頭)，將熱量傳導至鋁板
▼主電路板背面焊點做工良好，大電流路徑有敷錫
▼交流輸入插座及總開關後方加上小電路板，上面有2個Y電容(CY1/CY2)、1個X電容(CX1)及X電容放電IC，小電路板背面沒有覆蓋隔板。下方主電路板上直立安裝的保險絲及突波吸收器均有包覆套管，主電路板上EMI濾波電路包含3個共模電感(CM1/CM2/CM3)、1個X電容(CX2)及2個Y電容(CY3/CY4)。CM2旁設有隔板
▼2顆並聯的GBU25KH橋式整流器固定在一次側散熱片的兩個面上
▼環狀APFC電感附近的NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失
▼APFC功率元件採用Infineon IPW60R060P7 TO-247封裝MOSFET(上圖)，APFC二極體採用CREE/Wolfspeed C6D06065A (下圖)
▼主電路板背面的虹冠電子CM6502UHHX負責APFC電路控制
▼APFC電容採用2顆Rubycon 420V 330µF MXK系列105℃電解電容並聯組成，總容值為660µF
▼輔助電源電路變壓器包覆黑色聚酯薄膜膠帶
▼主電路板背面的輔助電源電路一次側整合IC為Infineon ICE5QR1680AG，二次側同步整流控制器為MPS MP6908GJ，二次側同步整流MOSFET為VISHAY SiR664DP
▼一次側散熱片上有2顆ON SEMI FCP104N60F MOSFET
▼主電路板背面有1顆納芯微電子NSi6602A-DSWR，為一次側MOSFET隔離驅動IC，左側有2顆Murata村田制作所SMD Y電容
▼2顆諧振電容(右圖)及1顆諧振電感(左圖)組成一次側諧振槽，偵測一次側電流的比流器外包覆黑色聚酯薄膜膠帶
▼主變壓器左下的電解電容包覆絕緣套管
▼主變壓器二次側板狀繞組焊接在電路子卡上
▼主電路板背面有4顆Infineon BSC014N04LS MOSFET組成二次側12V同步整流電路
▼主電路板背面的虹冠電子CM6901X負責12V功率級一次側諧振及二次側同步整流控制
▼12V輸出的Rubycon電解電容(左)、Nichicon固態電容(中)及直立電感(右)
▼3.3V/5V DC-DC及MCU子卡正面有3.3V/5V DC-DC用環形電感及7顆Nichicon固態電容
▼3.3V/5V DC-DC及MCU子卡背面，左下有Microchip PIC16F1824-I/SL微控制器，中間上方有3.3V/5V DC-DC控制用Anpec APW7159C雙通道同步降壓PWM控制器，其下方有4顆3.3V/5V DC-DC用DIODES DMT3004LS MOSFET
▼主電路板正面的IN1S429I-SCG電源管理IC，負責監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號
▼模組化插座板背面未設置隔板
▼模組化插座板正面，左側為3.3V/5V DC-DC及MCU子卡結合焊接處，中間上方有-12V DC-DC用TI TPS54231電源IC。插座之間設置12顆Nichicon固態電容及10個SMD MLCC，加強輸出濾波/退耦效果
▼未連接ARGB控制線時風扇不會發光，要連接ARGB控制線至主機板或燈效裝置，風扇才會發光
▼風扇停止(左)及轉動(右)的燈光效果
▼側面銀色ROG標誌沒有燈光，只有靠近風扇的2個REPUBLIC OF GAMERS字樣發光區及出風口處的點陣ROG標誌/字樣發光區會微微透出風扇的燈光
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼ASUS ROG LOKI 750W的空載功耗4.92W
▼ASUS ROG LOKI 750W於20%/50%/100%下效率分別為92.49%/93.27%/90.67%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.05%至0.37%的影響
▼ASUS ROG LOKI 750W於10%/20%/50%/100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9807，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求
▼綜合輸出負載測試，輸出60%時3.3V/5V電流達13A後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出9%至99%之間3.3V輸出電壓最高與最低點差異為46.3mV

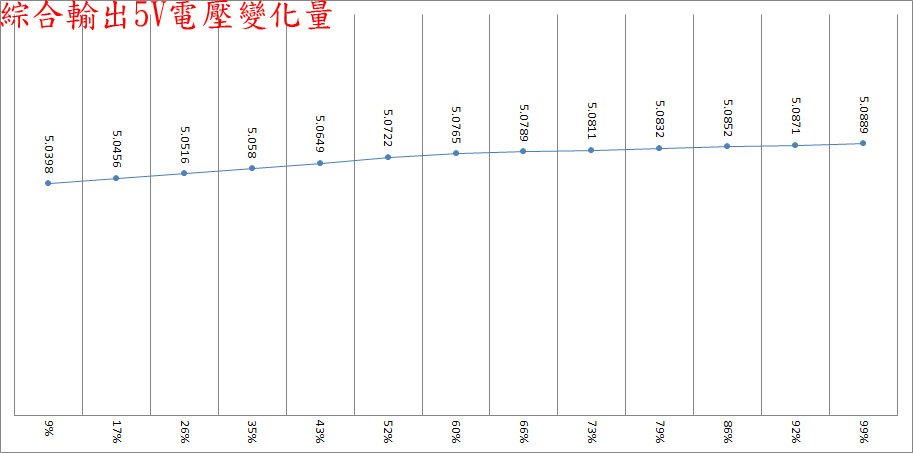

▼綜合輸出9%至99%之間5V輸出電壓最高與最低點差異為49.1mV
▼綜合輸出9%至99%之間12V輸出電壓最高與最低點差異為57mV
▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為28mV
▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為26.8mV
▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為39mV
▼12V低輸出轉換效率測試，輸出12V/1A效率67.4%，輸出12V/2A效率79.1%，輸出12V/3A效率83.9%
▼電源PS-ON信號啟動後直接3.3V/13A、5V/13A、12V/52A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為13ms，5V上升時間為2ms，3.3V上升時間為3ms
▼3.3V/13A、5V/13A、12V/52A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於24ms後降至11.41V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼輸出無負載時12V帶有小振幅低頻漣波，3.3V/5V帶有高頻漣波，3.3V漣波振幅較大
▼輸出12V/1A後12V漣波振幅降低
▼於3.3V/13A、5V/13A、12V/52A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為24.8mV/17.6mV/17.2mV，高頻漣波分別為18.8mV/16mV/18mV
▼於12V/62A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為20.8mV/14mV/19.2mV，高頻漣波分別為15.2mV/15.6mV/19.2mV
▼12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為316mV，同時造成3.3V產生40mV、5V產生56mV的變動
▼12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為430mV，同時造成3.3V產生48mV、5V產生70mV的變動
▼12V動態負載測試，變動範圍10A至50A，維持時間500微秒，最大變動幅度為528mV，同時造成3.3V產生72mV、5V產生84mV的變動
▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下橋式整流/APFC MOSFET/APFC DIODE(上圖)及一次側/諧振電感/主變壓器(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下二次側(上圖)及DC-DC控制器/DC-DC MOSFET(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼12VHPWR轉雙頭PCIE 6+2P連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼用隨附的12VHPWR模組化線材去接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試
▼執行FURMARK 30分鐘後，整個系統的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼執行FURMARK 30分鐘後，電源端12VHPWR插頭的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼執行FURMARK 30分鐘後，顯示卡端12VHPWR插頭的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
GEFORCE RTX 4090建議搭配至少850W的電源，那ASUS ROG LOKI 750W是否可以帶起i7-12700K加上GEFORCE RTX 4090呢？
測試配備如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF
散熱器：THERMALRIGHT PEERLESS ASSASSIN 120 BLACK
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
顯示卡：MSI GEFORCE RTX 4090 GAMING X TRIO 24G
主機板及顯示卡均維持原始設定值，未手動超頻
▼於系統桌面下待機的AIDA64感測器資訊
▼待機下整個系統的交流功耗，從交流功率回推可以得知這時電源整體輸出未達10%
▼單獨增加顯示卡負載，執行FURMARK時的AIDA64感測器資訊
▼執行FURMARK下整個系統的交流功耗，從交流功率回推可以得知這時電源整體輸出達70%上下
▼同時增加處理器及顯示卡的負載，在AIDA64的系統穩定性測試中開啟FPU及GPU測試下的感測器資訊
▼AIDA64穩定性測試中同時開啟FPU及GPU測試下整個系統的交流功耗，從交流功率回推可以得知這時電源整體輸出已達95%上下
▼進一步增加處理器及顯示卡的負載，執行PRIME95 Small FFTs，並保留一個核心運作FURMARK，兩者同時運作下的AIDA64感測器資訊
▼PRIME95及FURMARK同時運作下整個系統的交流功耗，從交流功率回推可以得知這時電源整體輸出已經超過100%(約105%)
雖然在待機下未達到此電源的10%負載量，屬於輕載範圍，不過單獨將顯示卡高負載，就已經達到此電源的70%負載量，AIDA64系統穩定性測試中FPU+GPU同時測試下已經接近此電源的100%負載量，使用PRIME95 Small FFTs搭配FURMARK進一步提高CPU與GPU負載量後，此時功耗已經超出此電源的100%負載量(超載)，雖然未觸發保護仍可運作，但是超載表示電源輸出已經不敷使用，尤其SFX-L規格電源因體積縮小，內部擁擠，散熱能力受限，內部元件運作環境條件相當嚴苛，若有對CPU和GPU同時高負載需求者，建議挑選輸出功率較高的電源，保留可用餘裕空間，並優先選擇高轉換效率電源，進一步降低電源廢熱產生，同時節省用電
本體及內部結構心得小結：
◆採用全模組化設計，使用表面壓印紋路的黑色線材。提供1個ATX 20+4P、2個EPS 4+4P、1個12VHPWR、3個PCIE 6+2P(其中2個由電源12VHPWR插座轉接)、6個直角SATA、4個省力易拔大4P，未附上小4P接頭或轉接線
◆電源端12VHPWR插座的S3/S4都連接至COM，表示為600W定義等級，S1/S2則是空接(未接到COM或是經上拉電阻接+3.3V)
◆鋁合金風扇護網可單獨拆下，方便清理灰塵。透明風扇未連接ARGB控制線時不會發光，要連接支援ARGB的主機板或燈效裝置才可發光。風扇具備0 dB Fan功能，於低負載/低溫下風扇停止運轉，待負載/溫度提高後才會啟動並採溫控運轉
◆交流輸入插座及總開關固定在金屬板上，後方小電路板有2個Y電容、1個X電容及X電容放電IC，背面沒有覆蓋隔板。主電路板上的保險絲及突波吸收器有包覆套管
◆電路板背面焊點整體做工良好，大電流區域有敷錫處理
◆採用一次側APFC及半橋諧振、二次側同步整流輸出12V，搭配DC-DC轉換3.3V/5V/-12V
◆APFC功率元件採用Infineon及CREE/Wolfspeed，一次側MOSFET採用ON SEMI，二次側12V同步整流MOSFET採用Infineon，3.3V/5V DC-DC MOSFET採用DIODES，-12V DC-DC採用TI
◆APFC電容使用Rubycon，其他固態/電解電容使用Nichicon/Rubycon
◆二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
各項測試結果簡單總結：
◆ASUS ROG LOKI 750W於20%/50%/100%下效率分別為92.49%/93.27%/90.67%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
◆ASUS ROG LOKI 750W的功率因數修正，滿足80PLUS白金認證要求輸出50%下功率因數需大於0.95
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
◆電源啟動至綜合全負載輸出狀態，12V上升時間為13ms，5V上升時間為2ms，3.3V上升時間為3ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於24ms後降至11.41V
◆輸出無負載時12V帶有小振幅低頻漣波，3.3V/5V帶有高頻漣波，3.3V漣波振幅略大；輸出12V/1A後12V漣波振幅降低；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為24.8mV/17.6mV/17.2mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為20.8mV/14mV/19.2mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為316mV
◆12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為430mV
◆12V動態負載測試，變動範圍10A至50A，維持時間500微秒，最大變動幅度為528mV
◆熱機下3.3V過電流截止點在30A(150%)，5V過電流截止點在29A(145%)，12V過電流截止點在94A(150%)
報告完畢，謝謝收看
