產品特色：
●2個USB-C加1個USB-A，自動偵測主流快充協議，USB-C1支援PD3.1 EPR 28V/5A輸出，最大輸出140W
●隨附1條支援PD3.1 EPR 240W的1.5米USB-C充電線
●採用GaN氮化鎵功率元件
●可收折式插頭設計，方便攜帶
了解更多UGREEN綠聯140W GaN快速充電器CD289(2C1A)
產品規格：
充電器型號：CD289
充電器輸入：AC100-240V，2A，50/60HZ
充電器USB-C1輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、28V/5A，PPS 3.3V-21V/5A，最大140W
充電器USB-C2輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS 3.3V-21V/5A，最大100W
充電器USB-A輸出：4.5V/5A、5V/4.5A、5V/3A、9V/2A、12V/1.5A，最大22.5W
充電器最大輸出功率：140W
產品操作溫度：35℃
充電線輸入/輸出連接器：USB-C
充電線最大電流：5A
充電線最大功率：PD3.1 EPR 240W(48V/5A)
充電線長度：1.5米

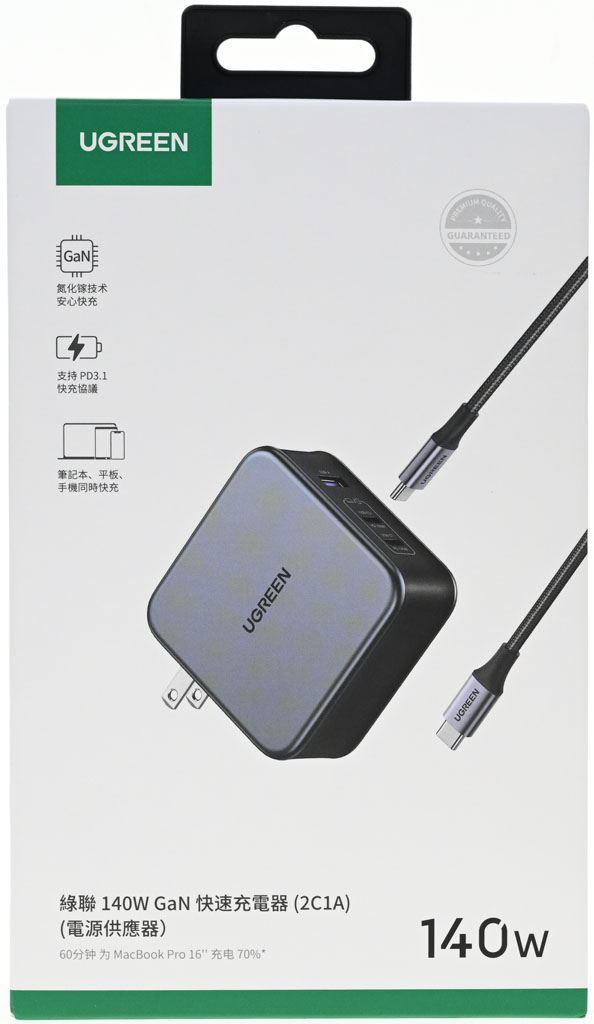

▼外盒正面有商標、Premium Quality圖示、GaN/PD3.1/特色圖示、充電器/充電線外觀圖、產品名稱、輸出功率
▼外盒背面有商標、特色說明、規格表、注意事項、代理商聯絡資訊、QR碼、BSMI認證標誌、條碼
▼外盒側面有防偽驗證貼紙
▼內容物有充電器、使用手冊及充電線

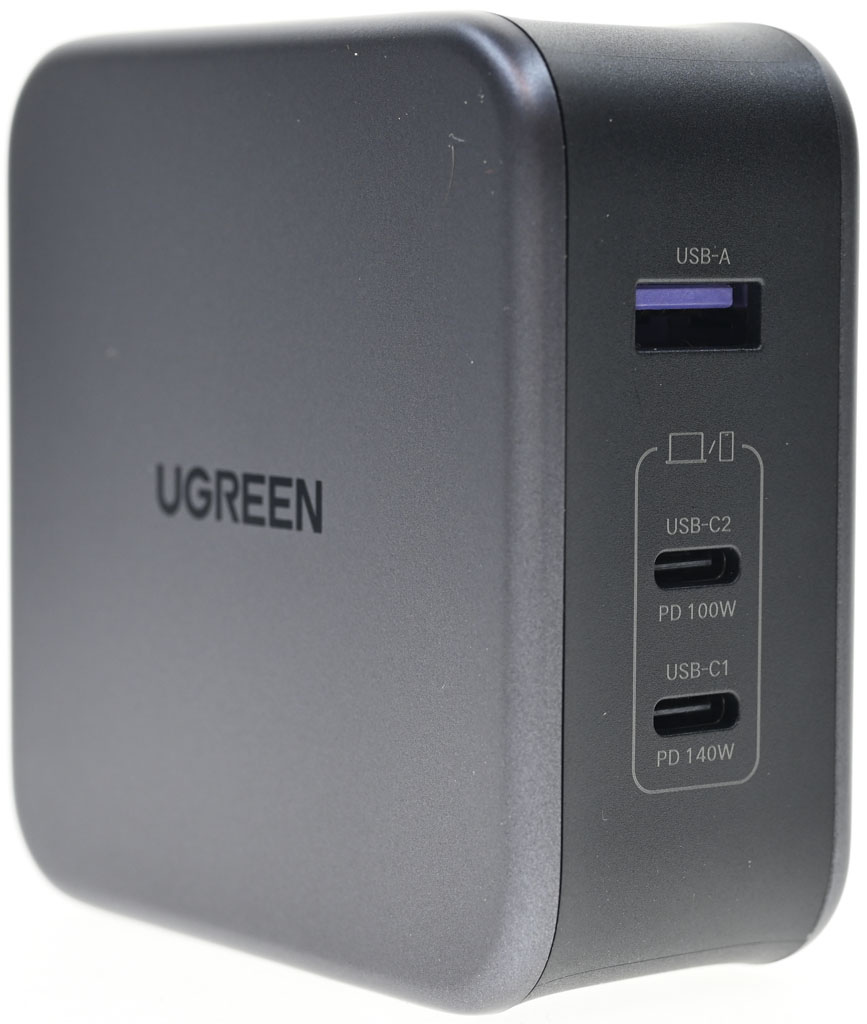

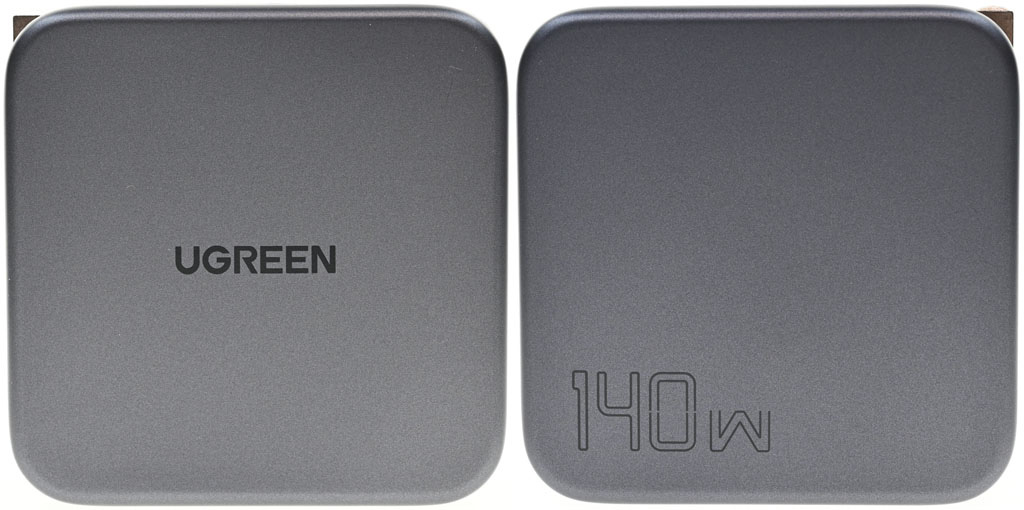

▼本體雙色外殼其中一個側面中間有商標，另一個側面左下角有140W標示
▼本體頂部有1個USB-A及2個USB-C(USB-C1、USB-C2)輸出埠，均有文字及圖示標示。本體底部印上BSMI認證標章、產品名稱、型號、輸入/輸出規格、產地、委製/代理商資訊
▼本體底部收折式插頭展開(右)的樣子

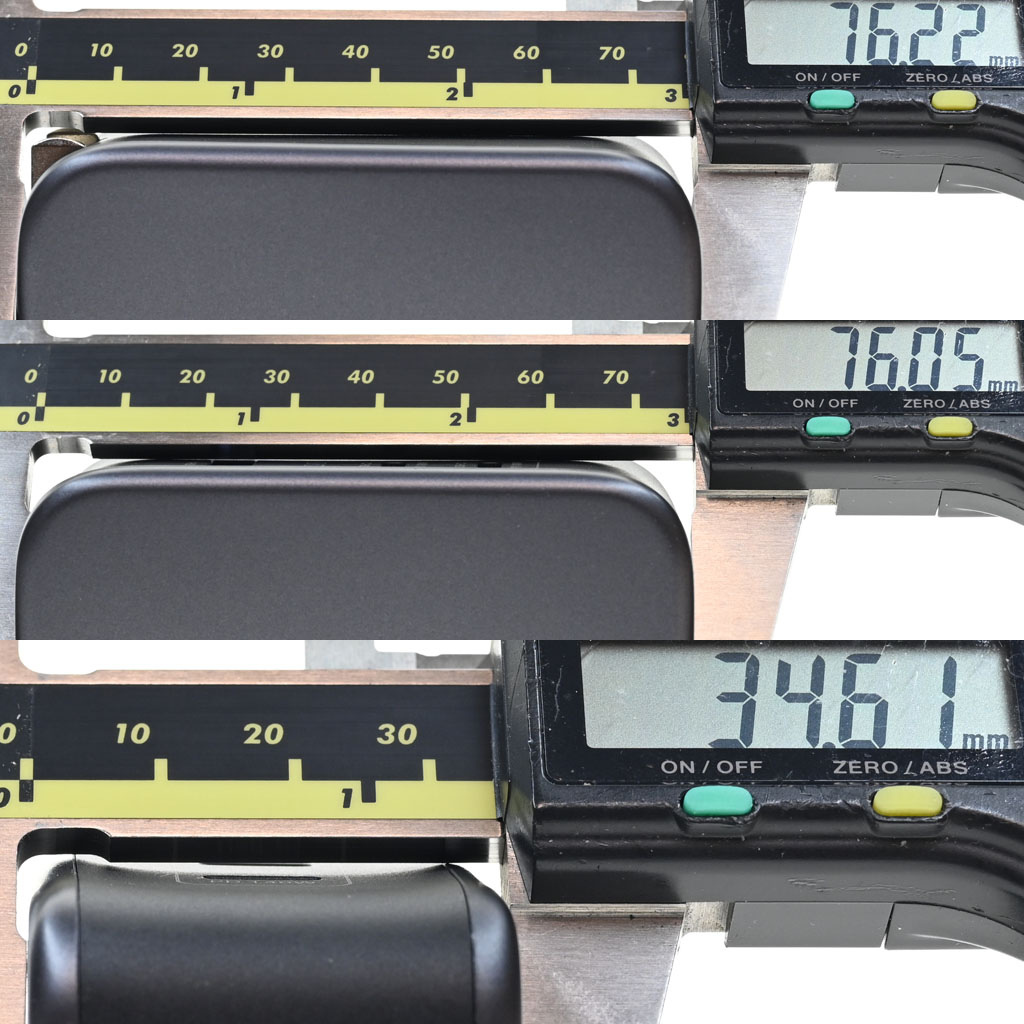

▼插頭收折後尺寸為76.2x76.1x34.6mm
▼重量為304克(本體)/358克(本體+線)
▼隨附1條USB-C to USB-C充電線，傘繩編織線的直徑4.3mm，長度145公分(不含兩端接頭)，附上1條印有商標的魔鬼氈整線帶
▼兩端接頭灰色金屬外殼的其中一面有商標，黑色一體成形SR護套處標示240W，接頭尺寸為30.2x11.2x6.4mm，Type-C連接器外殼採一體成型設計
▼充電線E-Marker資訊，電力傳輸支援50V/5A 240W EPR，資料傳輸支援USB 2.0
▼充電線等效阻抗為0.073Ω
支援以下輸出組合模式：
USB-C1：140W
USB-C2：100W
USB-A：22.5W
USB-C1+USB-C2：65W(C1)+65W(C2)
USB-C1+USB-A：100W(C1)+22.5W(A)
USB-C2+USB-A：100W(C2)+22.5W(A)
USB-C1+USB-C2+USB-A：65W(C1)+45W(C2)+22.5W(A)

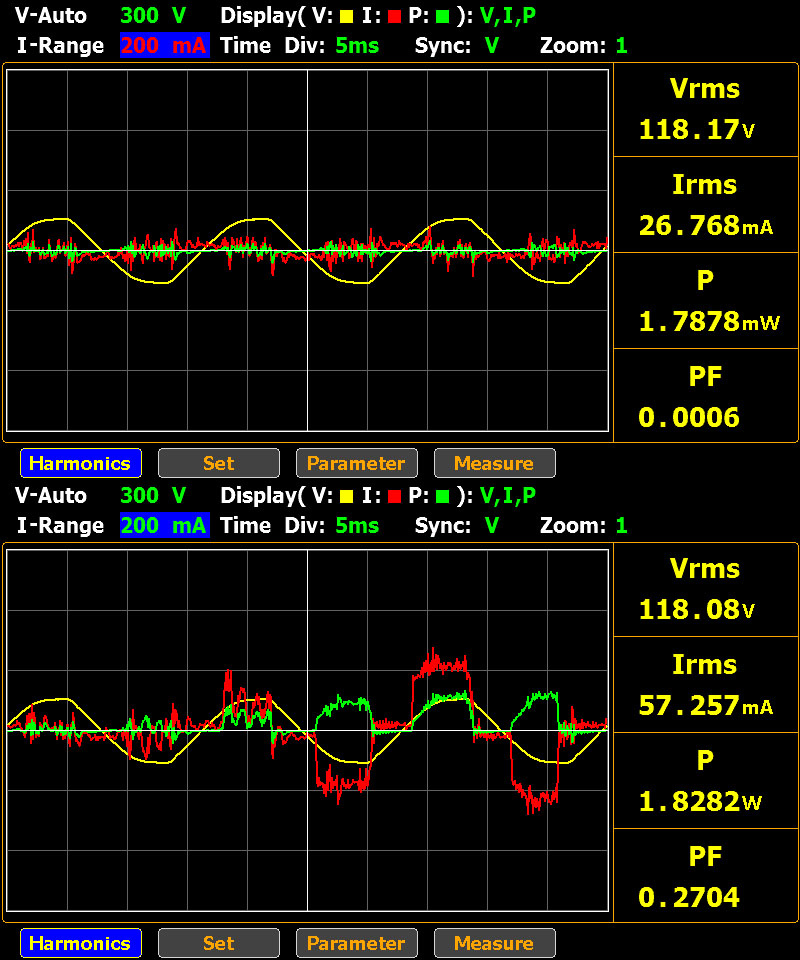

▼未接任何裝置下消耗功率最低1.78mW，最高1.82W

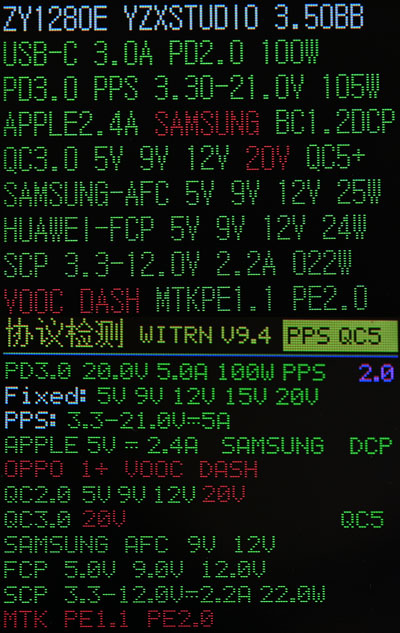

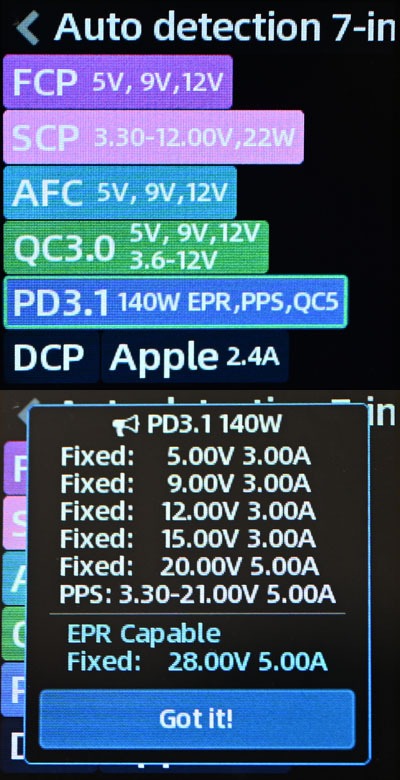

▼USB-C1單獨使用並搭配隨附線材，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C1單獨使用並搭配隨附線材，在支援PD3.1 EPR的裝置可提供28V/5A輸出組
▼USB-C1單獨使用並搭配隨附線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3V-21V/5A

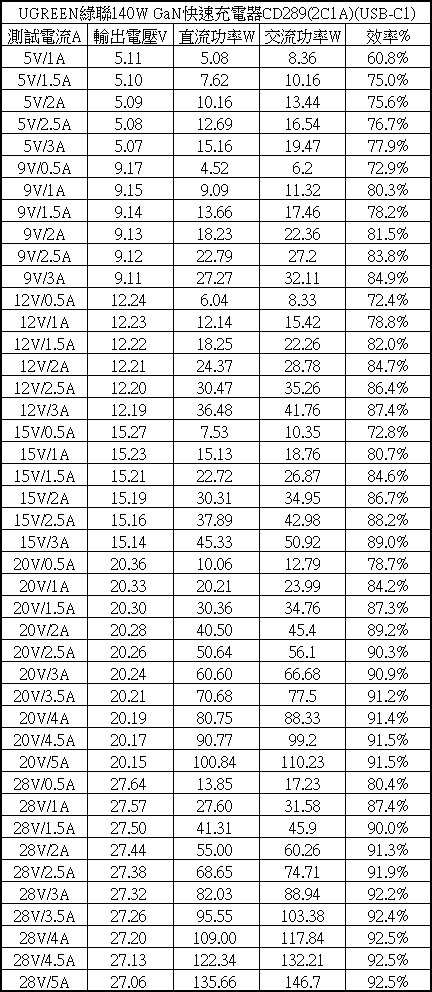

▼USB-C1各組輸出轉換效率表，整體輸出轉換效率在60.8%至92.5%之間
▼USB-C1搭配隨附線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼USB-C1搭配隨附線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止

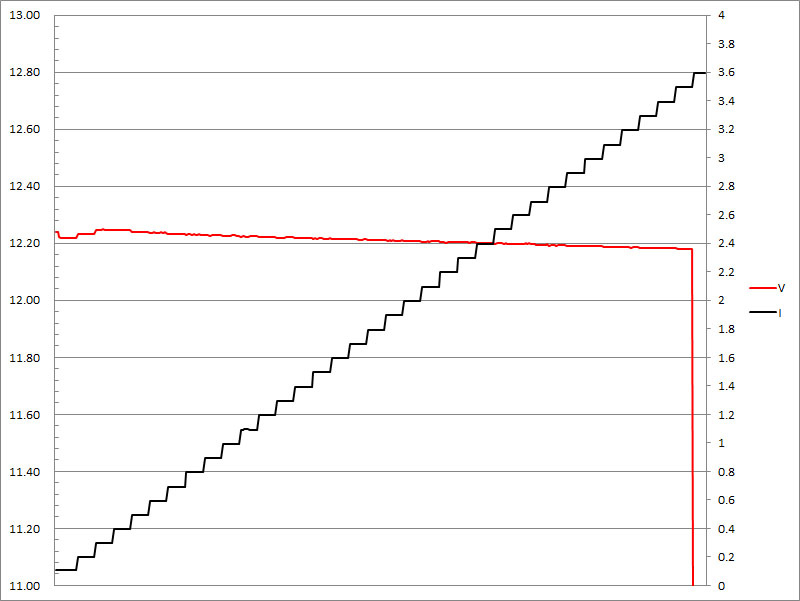

▼USB-C1搭配隨附線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A壓降，超過3.6A截止
▼USB-C1搭配隨附線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A壓降，超過3.6A截止

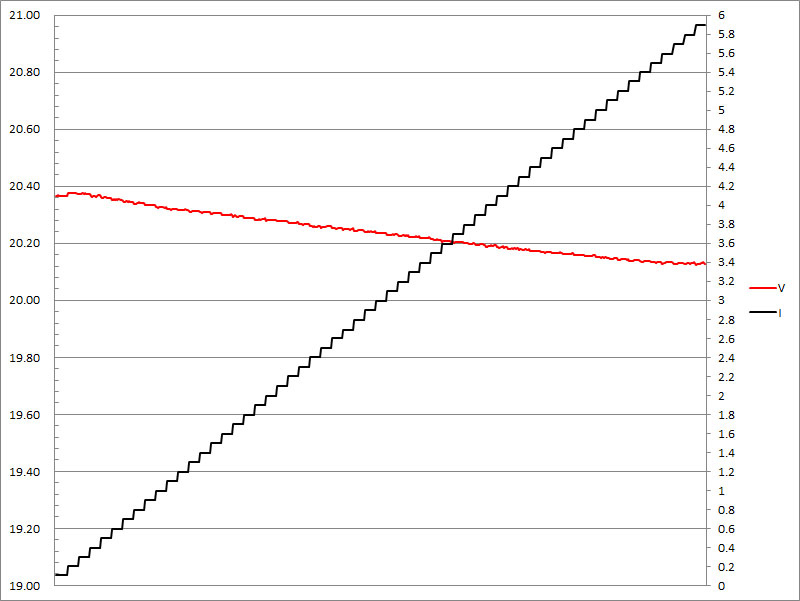

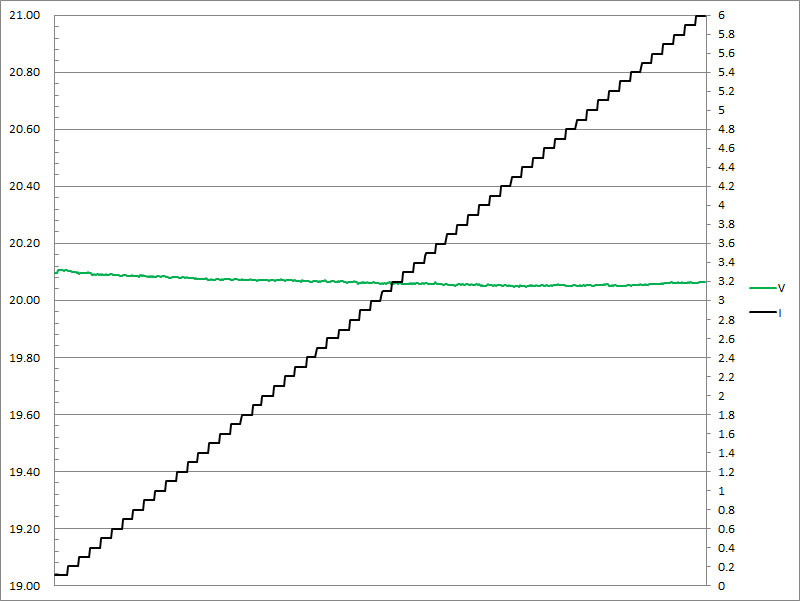

▼USB-C1搭配隨附線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.9A截止

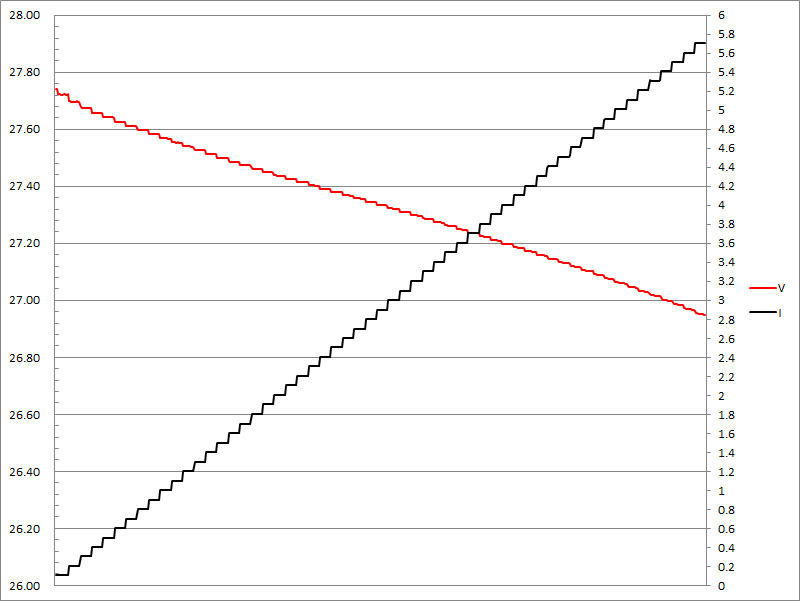

▼USB-C1搭配隨附線材的PD3.1 EPR 28V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.7A截止

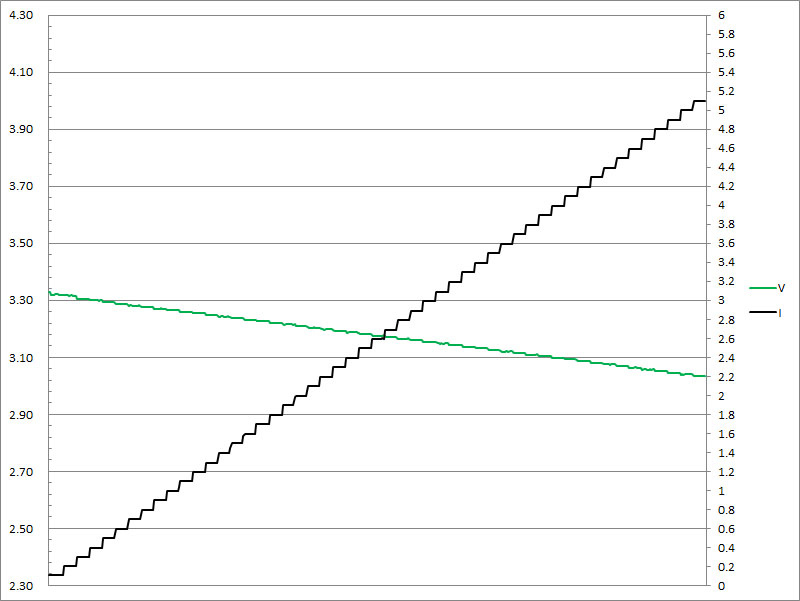

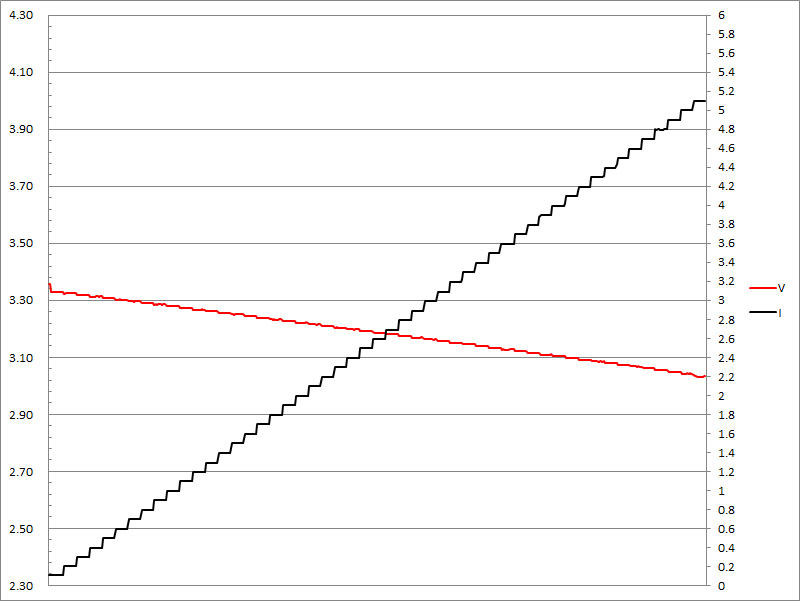

▼USB-C1搭配隨附線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.1A截止
▼USB-C1搭配隨附線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.1A截止
▼USB-C1單獨使用並搭配3A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，PPS檔提供3.3V-21V/3A

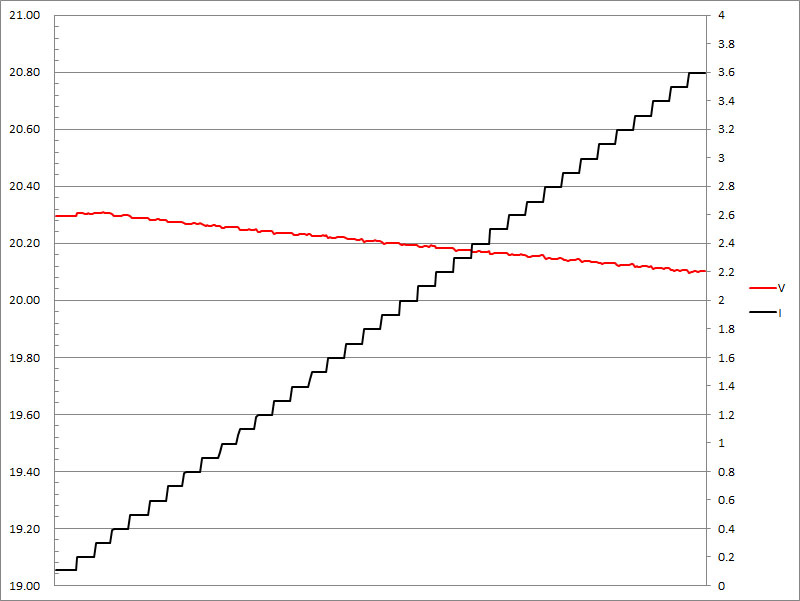

▼USB-C1搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止
▼USB-C1搭配3A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.1A截止
▼USB-C1搭配3A線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.1A截止

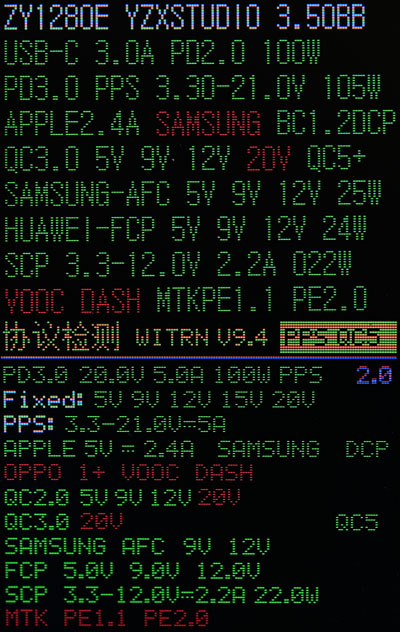

▼USB-C2單獨使用並搭配隨附線材，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C2單獨使用並搭配隨附線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3V-21V/5A
▼USB-C2各組輸出轉換效率表，整體輸出轉換效率在61.7%至91.5%之間

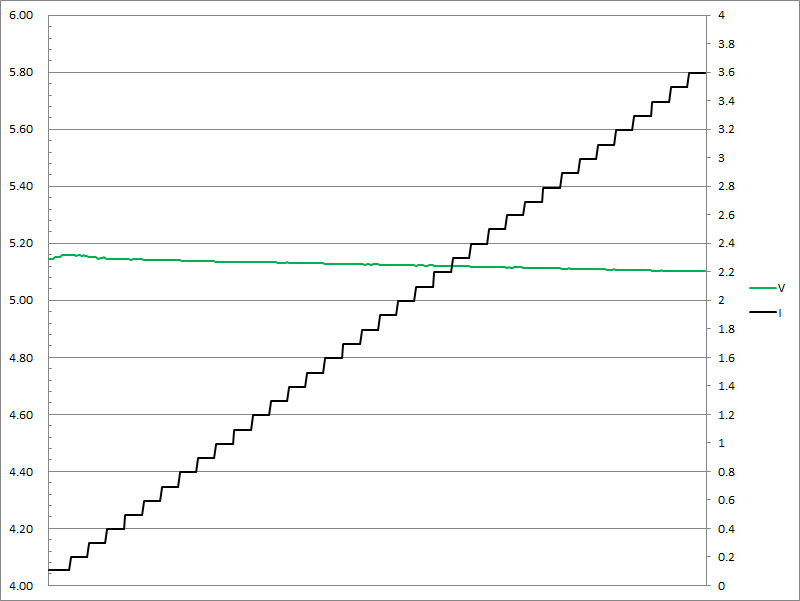

▼USB-C2搭配隨附線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止
▼USB-C2搭配隨附線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止
▼USB-C2搭配隨附線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止
▼USB-C2搭配隨附線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A壓降，超過3.7A截止
▼USB-C2搭配隨附線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過6A截止
▼USB-C2搭配隨附線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.1A截止
▼USB-C2搭配隨附線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.1A截止
▼USB-C2單獨使用並搭配3A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，PPS檔提供3.3V-21V/3A
▼USB-C2搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.7A截止
▼USB-C2搭配3A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A截止
▼USB-C2搭配3A線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A壓降，超過3.1A截止
▼USB-A單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-A的5V/9V/12V空載輸出電壓
▼USB-A各組輸出轉換效率表，整體輸出轉換效率在61.7%至85.3%之間
▼USB-A的5V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.5A截止

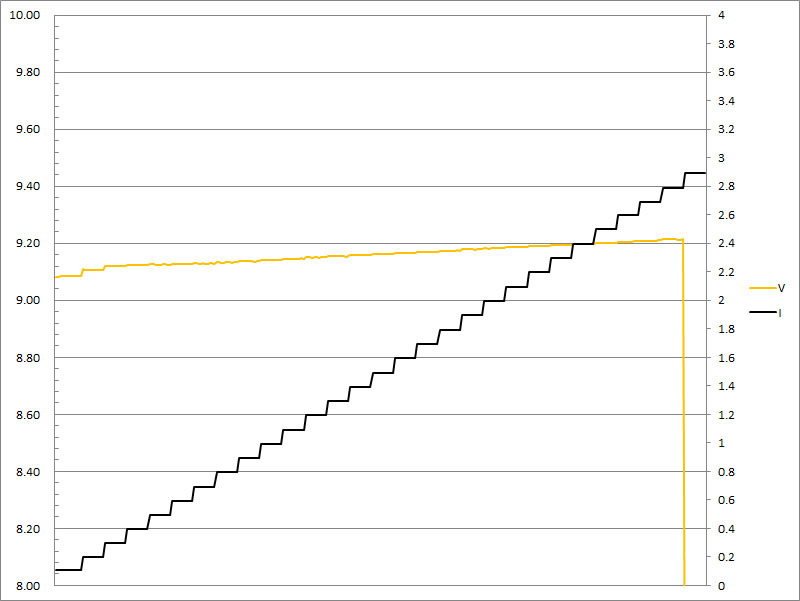

▼USB-A的9V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過2.8A壓降，超過2.9A截止

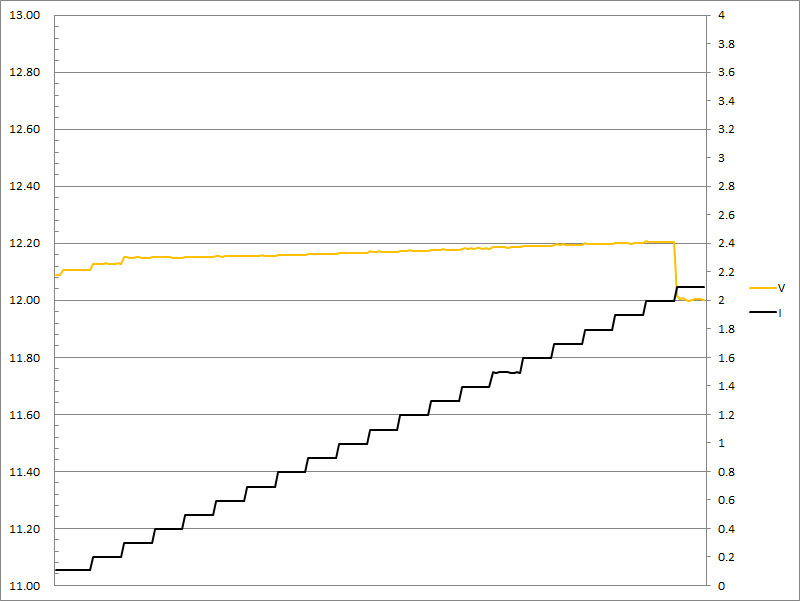

▼USB-A的12V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過2A壓降，超過2.1A截止
▼具備功率因數修正，輸出20V/0.5A功率因數大於0.8，輸出20V/1A功率因數大於0.9，輸出20V/1.8A功率因數大於0.95，輸出28V/5A功率因數0.99

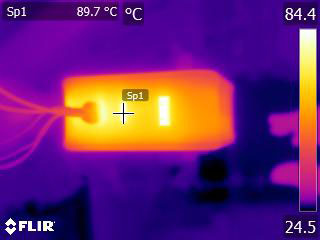

▼USB-C1輸出140W連續一小時後本體的紅外線熱影像圖
▼USB-C1輸出140W連續一小時後連接埠處的紅外線熱影像圖
測試總結：
◆具備2個USB-C及1個USB-A輸出，自動偵測主流快充協議，USB-C1支援PD3.1 EPR 28V/5A，最大輸出140W
◆可收折式插頭，方便攜帶
◆隨附充電線支援PD3.1 EPR 240W電力傳輸
◆空載下功耗最低1.78mW，最高1.82W，各輸出埠中最低效率60.8%，最高效率92.5%
◆具備功率因數修正，輸出超過10W功率因數大於0.8，輸出超過20W功率因數大於0.9，輸出超過36W功率因數大於0.95，140W滿載功率因數0.99
◆C1/C2使用3A線材時，輸出組會改變最高電流門檻。各輸出埠於電流超額時輸出截止，具備過電流保護
◆USB-A輸出具備電壓補償
◆相較於之前測試過的中國版本”閃電π”CD289輸入110V下140W輸出時，於30分鐘後自動截止輸出，台灣版本CD289可在輸入110V下輸出140W連續一小時不截止
◆中國版本”閃電π”CD289重量287克，台灣版本CD289重量304克
報告完畢，謝謝收看
