特色：
●1個USB-C加1個USB-A輸出，自動偵測主流快充協議，USB-C單埠最大輸出45W
●採用GaN氮化鎵功率元件
●CoreIQ 2.0自動偵測及分配輸出功率，CoreProtect 2.0提供全方位安全保護
●體積輕巧，插頭可折疊，方便攜帶
●Avier CARE提供1年保固及3000萬產品責任險
規格：
型號：AVUWCA45
交流輸入：AC100-240V，1.2A，50/60Hz
USB-C輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A，PPS 3.3V-11V/4.05A，最大45W
USB-A輸出：5V/3A、9V/2A、12V/1.5A，最大18W
最大輸出功率：45W
▼包裝正面有商標、產品名稱、產品外觀圖、特色圖示
▼包裝背面有使用情境圖、產品名稱、產品說明、特色圖示、產品規格、進口/委製商資訊、Avier CARE保固說明、生產批次/日期、QR碼、注意事項、BSMI認證標誌
▼外盒左側面有Uni Collection系列簡介及包裝內容，外盒右側面有商標
▼外盒頂部有產品名稱，外盒底部有英文注意事項及條碼

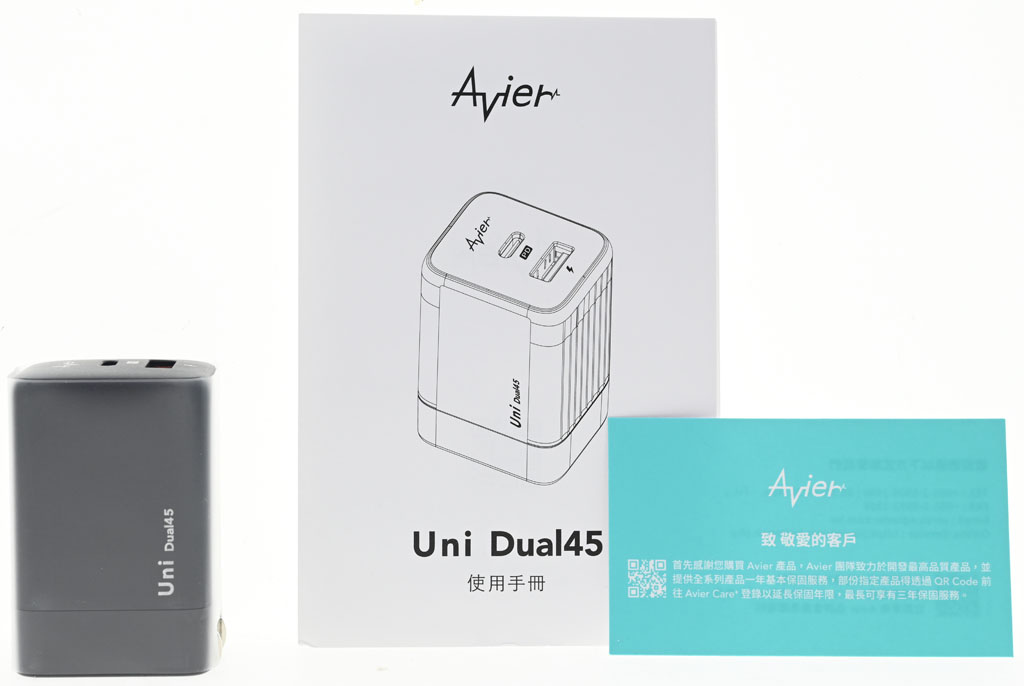

▼包裝內容有充電器本體、使用手冊、感謝選購卡
▼感謝選購卡正面及背面
▼充電器外觀

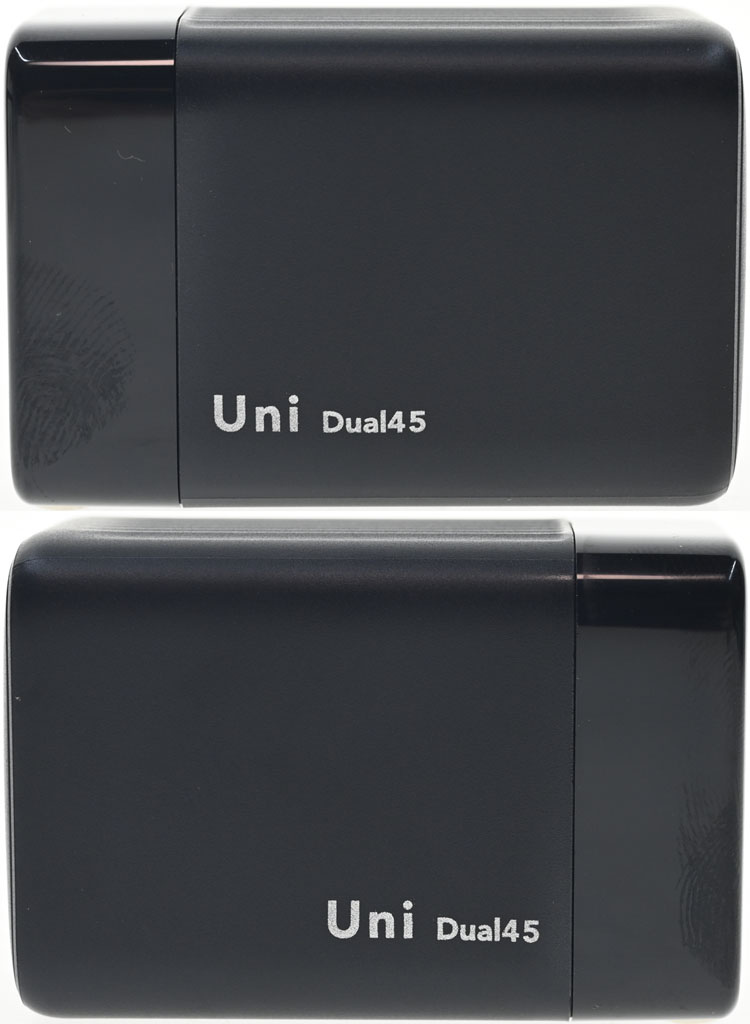

▼2個面積較大的側面外殼有Uni Dual45產品名稱

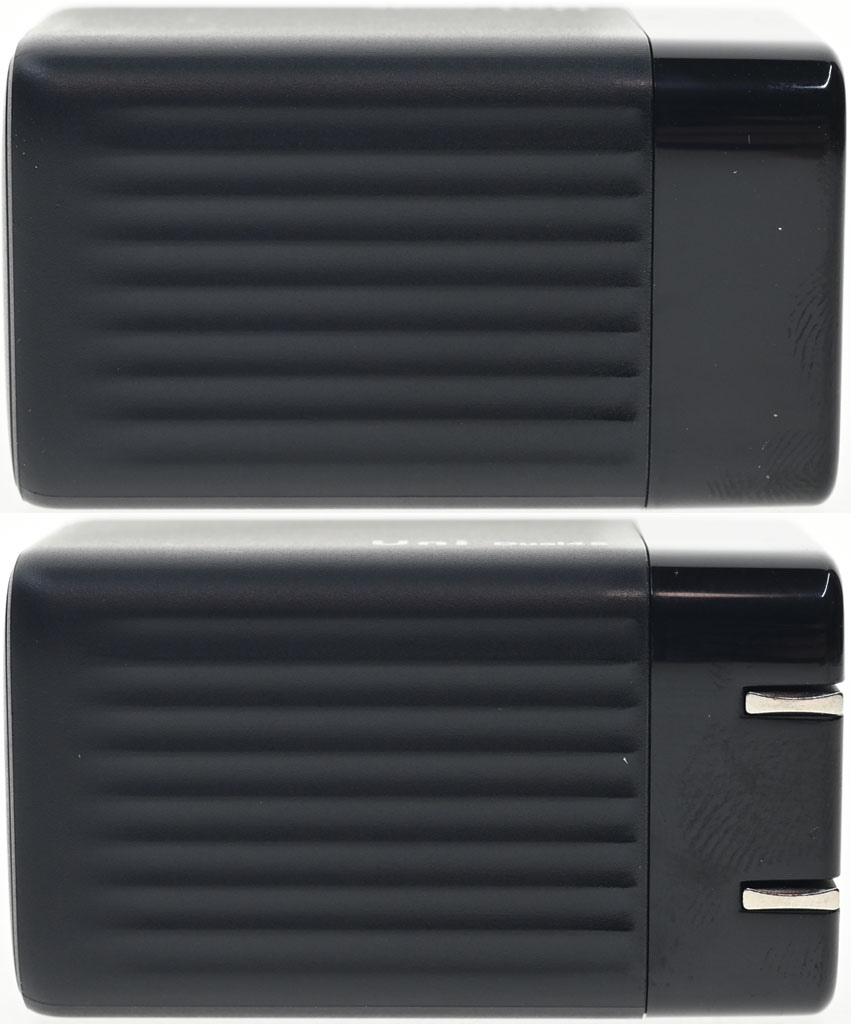

▼2個面積較小的側面外殼有條紋

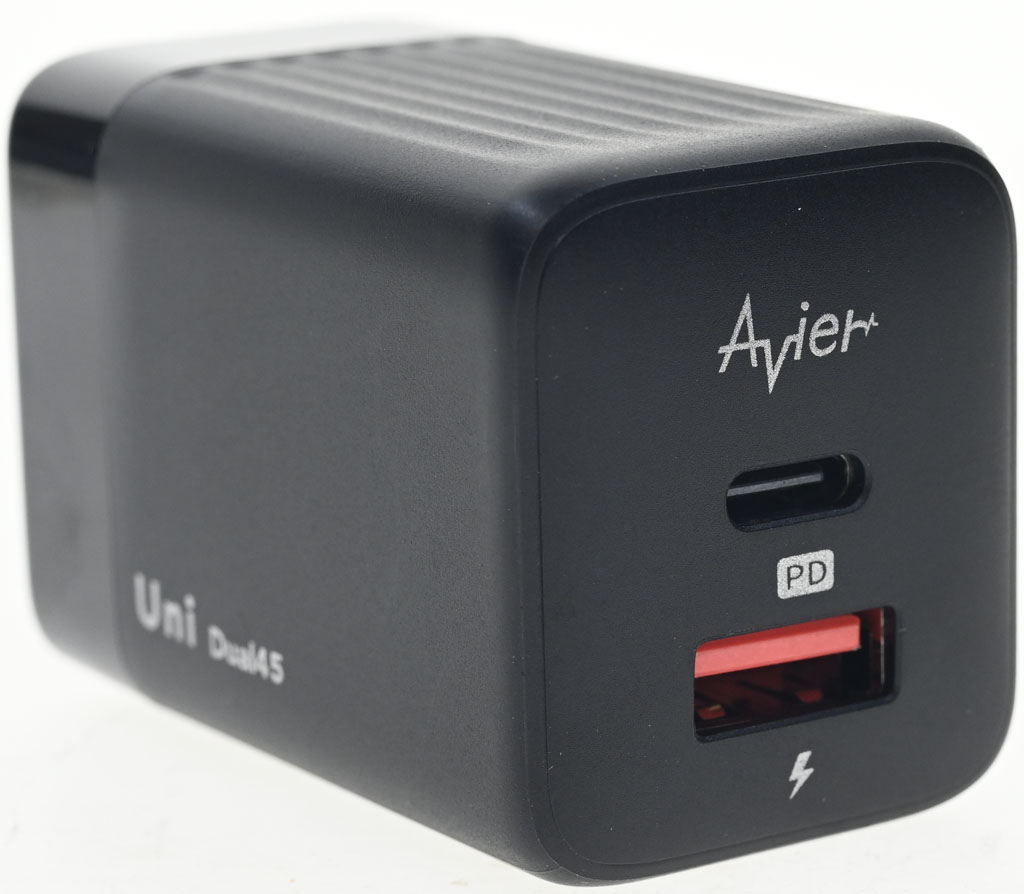

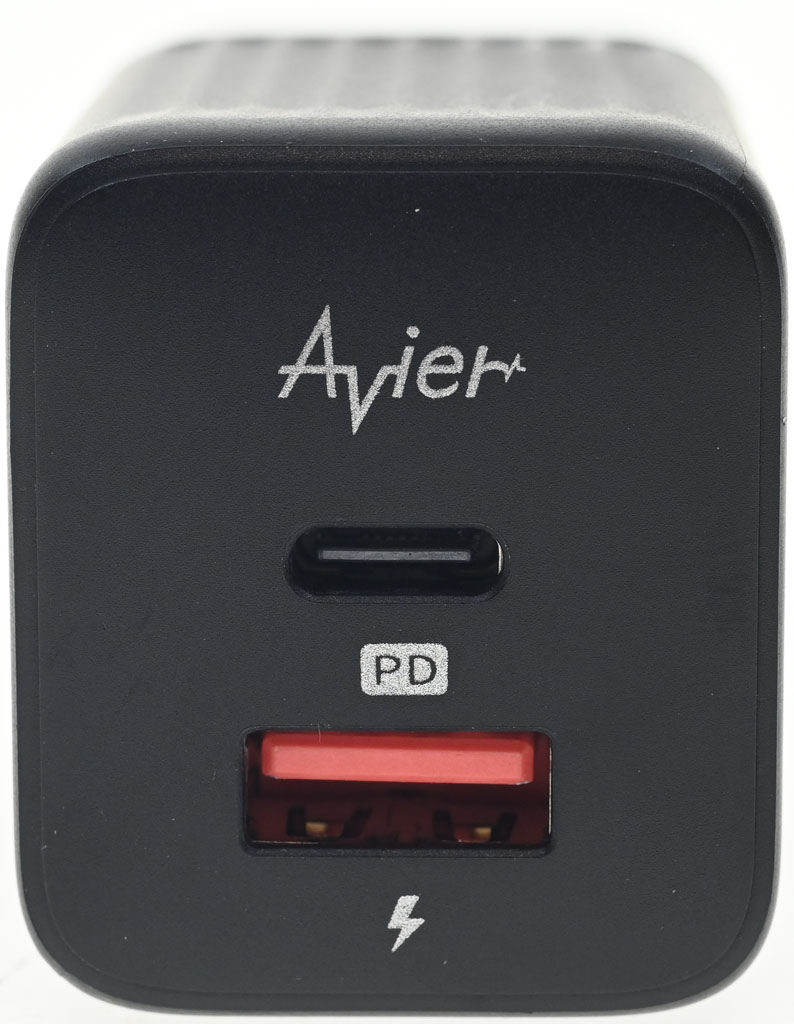

▼本體頂部有1個USB-C及1個USB-A輸出埠，還有商標、PD及閃電圖示
▼本體底部印上產品名稱、型號、產地(中國)、輸入/輸出規格、BSMI認證標章
▼插頭採可摺疊設計

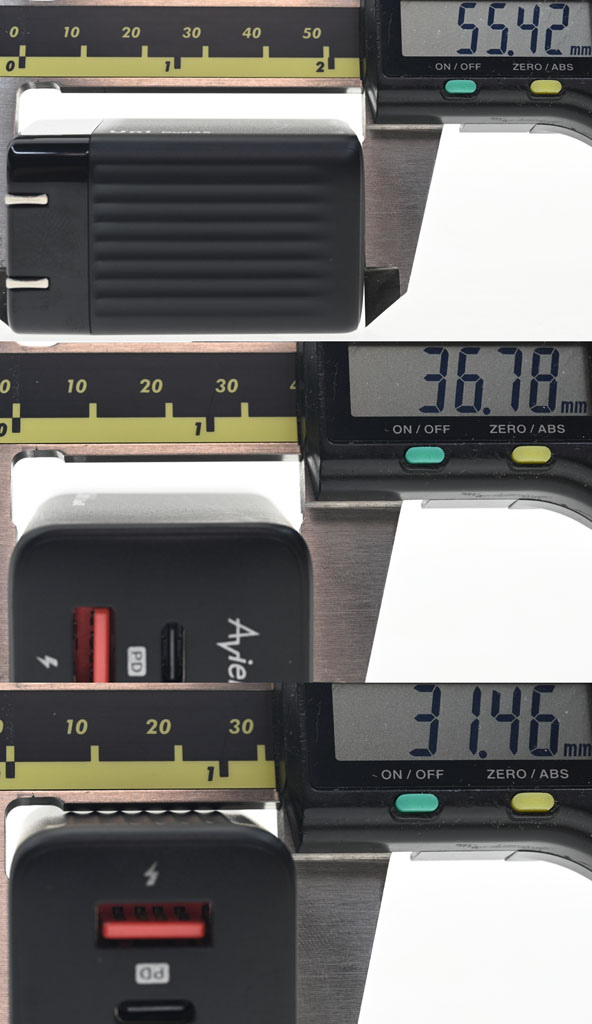

▼充電器尺寸55.4×36.8×31.5mm

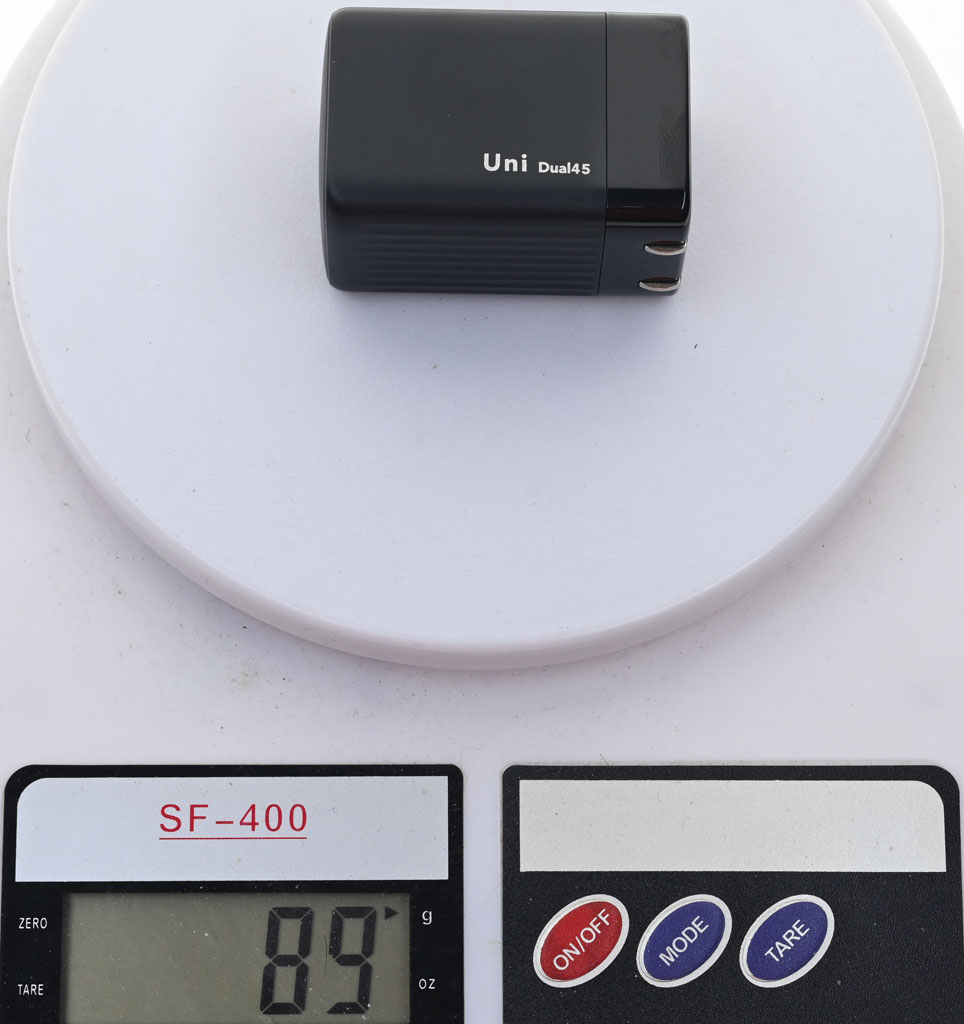

▼充電器重量89克
支援以下輸出組合：
USB-C：45W
USB-A：18W
USB-C+USB-A：30W(C)+5V/2.4A(A)

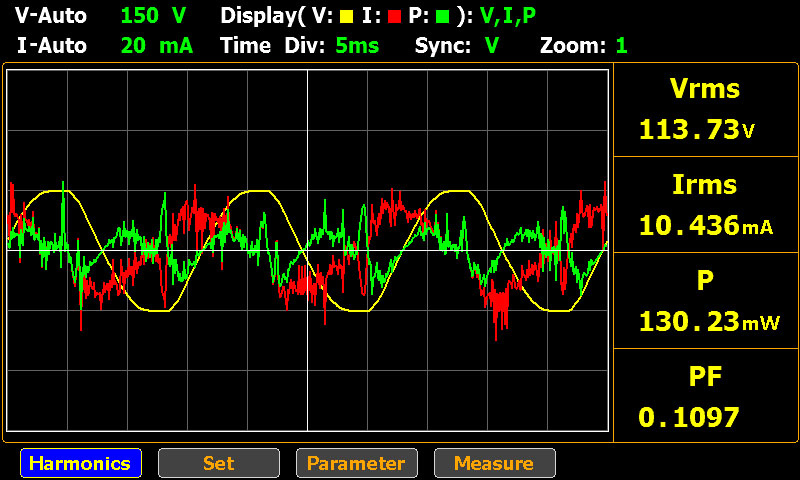

▼未接任何裝置下消耗功率130.2mW

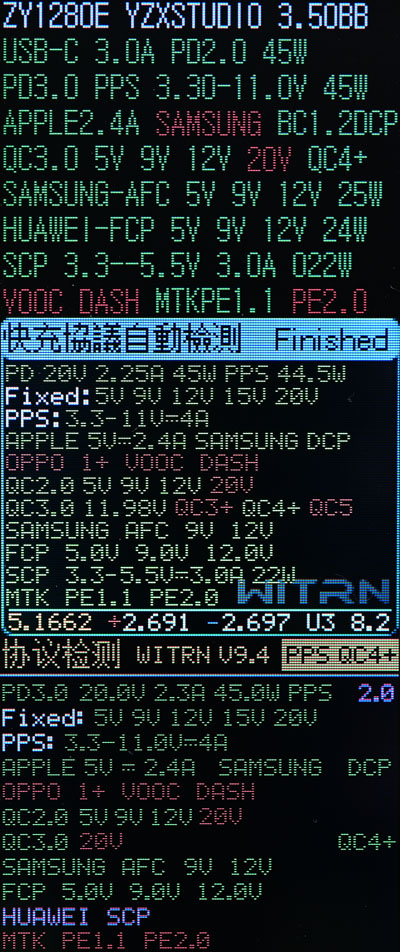

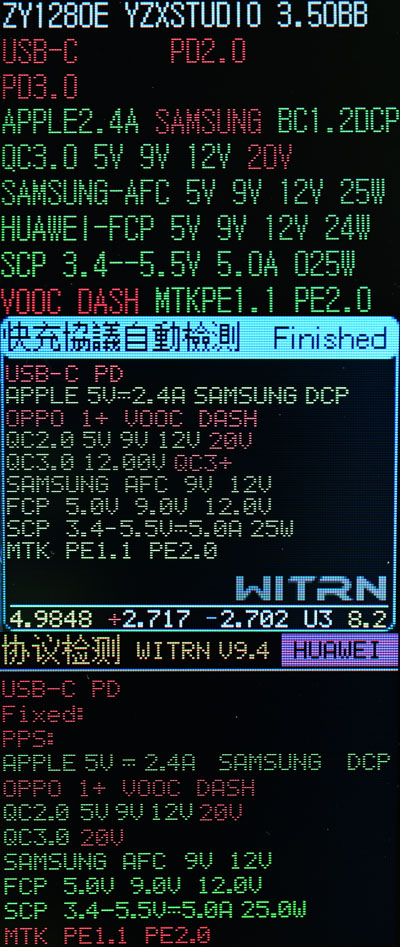

▼USB-C單獨使用時充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE1.1/2.0

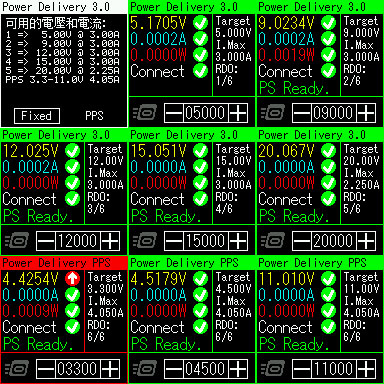

▼USB-C單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A，PPS檔雖然表列3.3V-11V/4.05A，不過最低輸出電壓只能降到4.4V左右

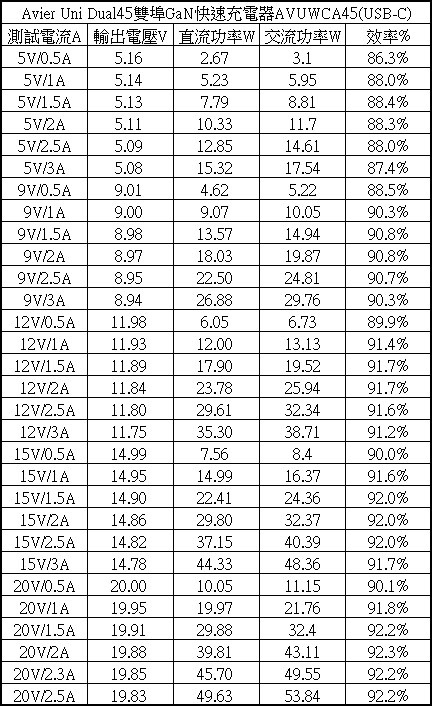

▼USB-C單獨使用下各組輸出轉換效率表，整體輸出轉換效率在86.3%至92.3%之間

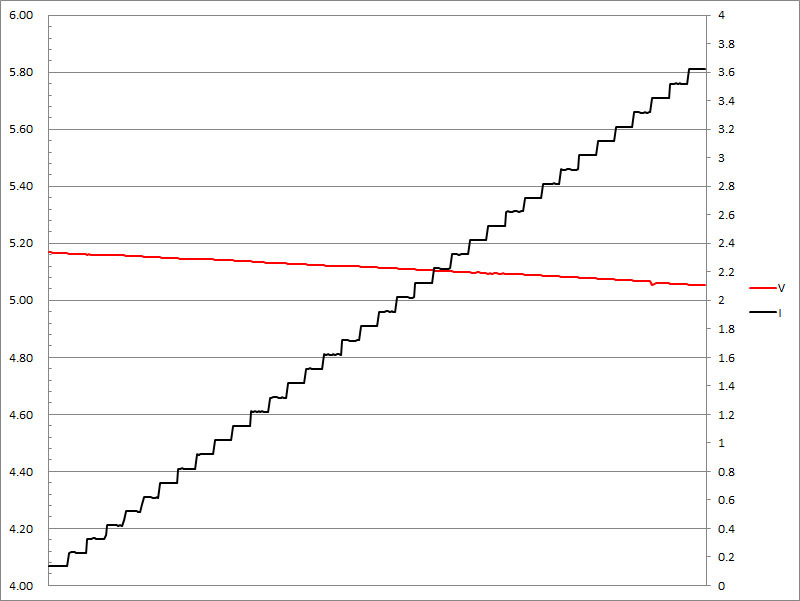

▼USB-C搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止
▼USB-C搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止

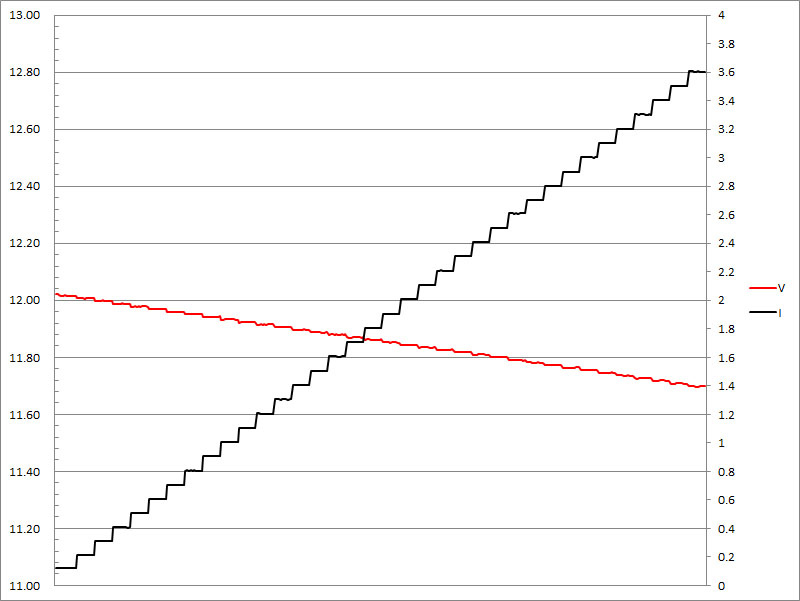

▼USB-C搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止

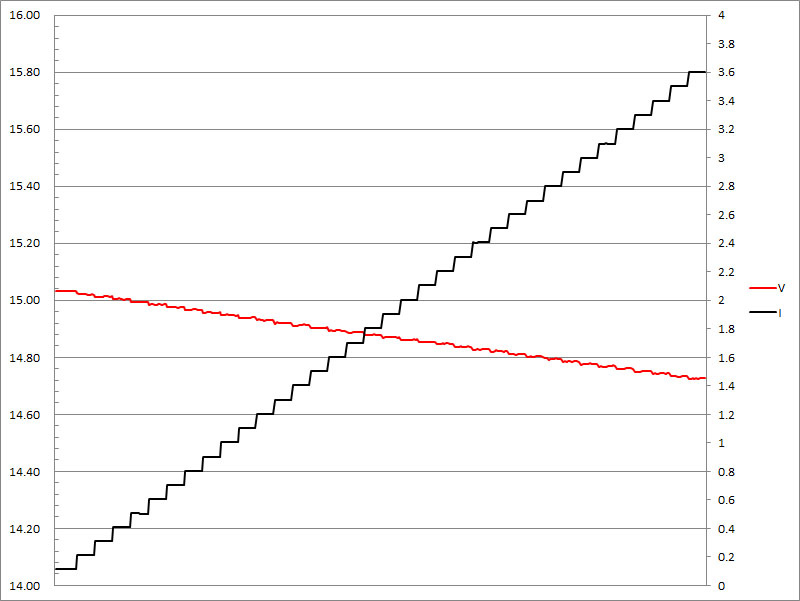

▼USB-C搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止
▼USB-C搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.7A截止
▼USB-C搭配5A線材的PPS檔4.5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過4.3A壓降，超過4.5A截止

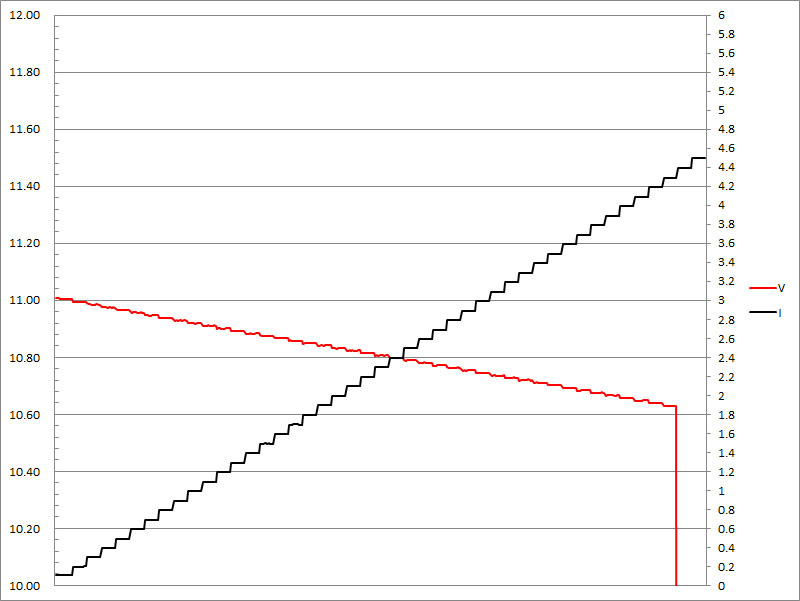

▼USB-C搭配5A線材的PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過4.3A大幅壓降，超過4.5A截止

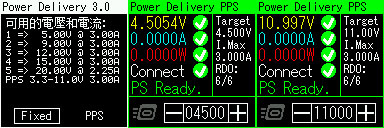

▼USB-C單獨使用並搭配3A線材，固定檔不變，PPS檔表列提供3.3V-11V/3A，不過最低輸出電壓同樣無法降到3.3V

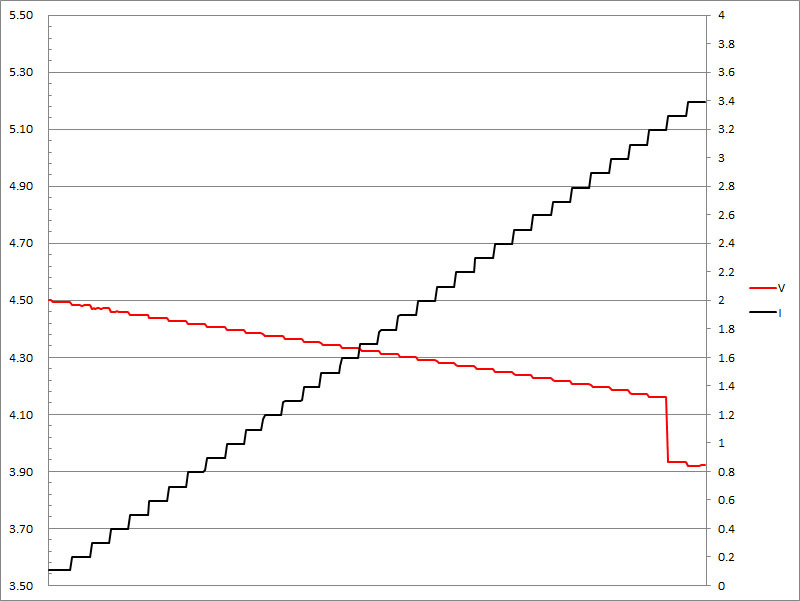

▼USB-C搭配3A線材的PPS檔4.5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A壓降，超過3.4A截止

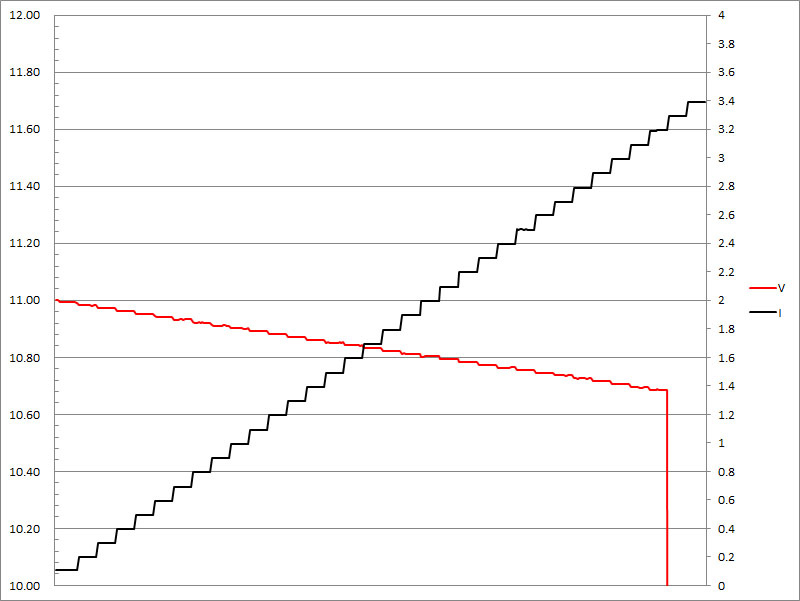

▼USB-C搭配3A線材的PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A大幅壓降，超過3.4A截止
▼USB-A單獨使用時充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE1.1/2.0

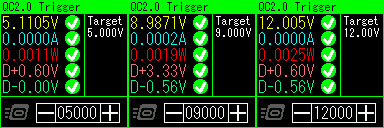

▼USB-A的5V/9V/12V空載輸出電壓
▼USB-A單獨使用下各組輸出轉換效率表，整體輸出轉換效率在81.8%至91.1%之間

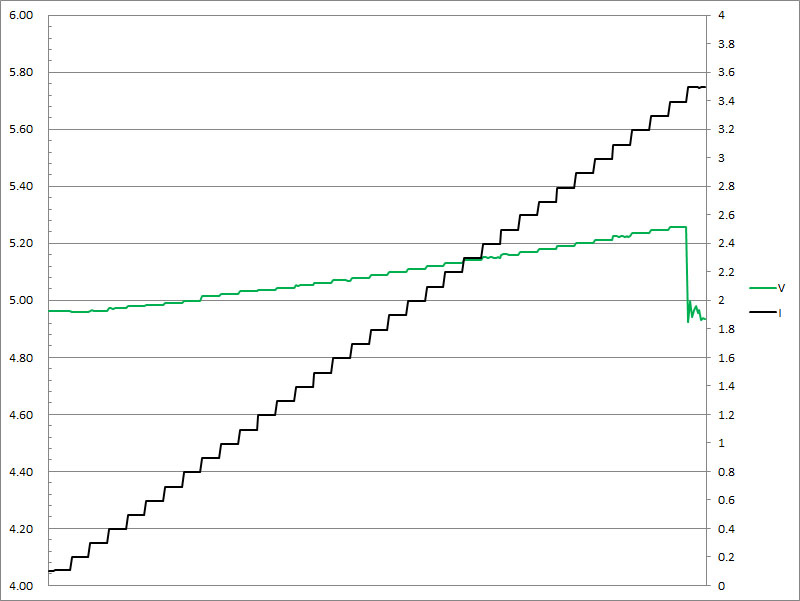

▼USB-A的5V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.4A壓降，超過3.5A截止
▼USB-A的9V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過2.5A大幅壓降，超過3.5A截止

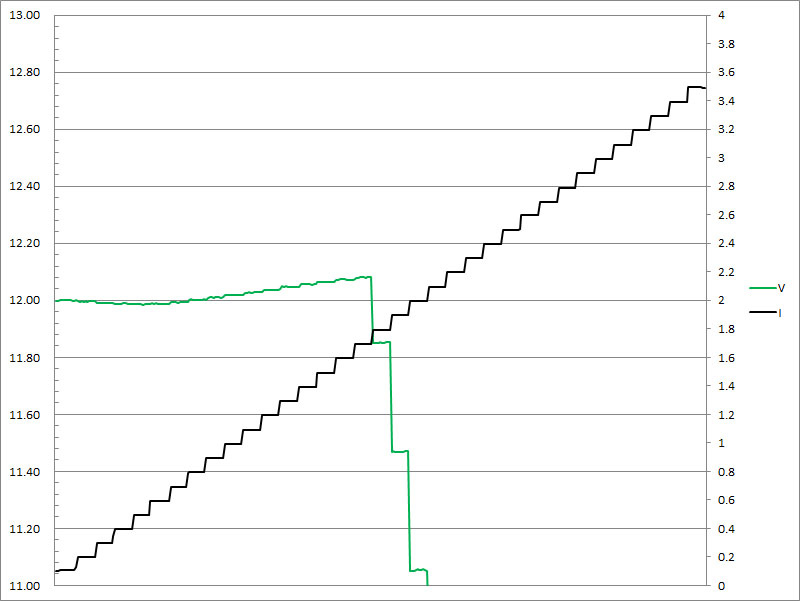

▼USB-A的12V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過1.7A大幅壓降，超過3.5A截止
▼使用USB-C+USB-A時，USB-C分配30W，USB-A分配12W(5V/2.4A)輸出

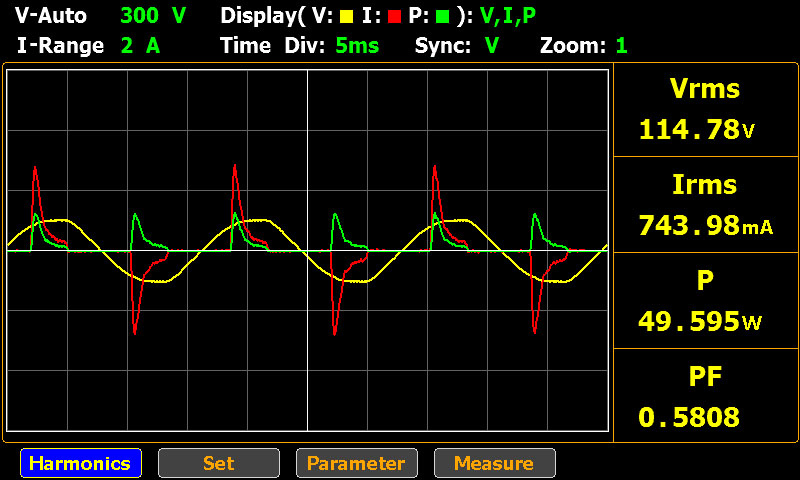

▼USB-C輸出45W的交流輸入電壓/電流/功率波形如下圖所示

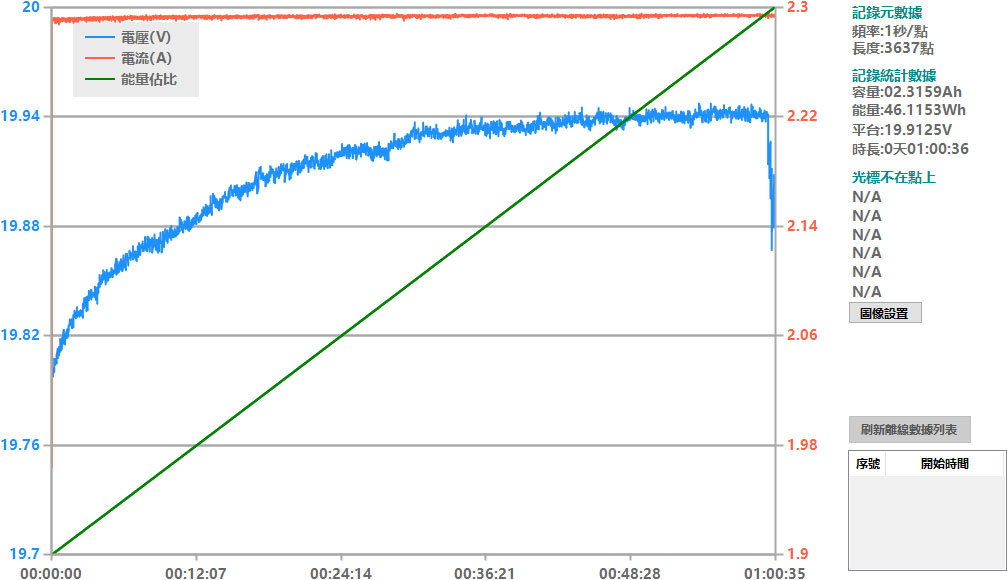

▼USB-C輸出45W可連續維持一小時不中斷

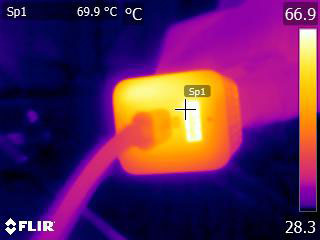

▼USB-C輸出45W一小時後充電器本體的紅外線熱影像圖
▼USB-C輸出45W一小時後充電器輸出埠的紅外線熱影像
測試總結：
◆輸出具備1個USB-C及1個USB-A，自動偵測主流快充協議
◆空載功耗130.2mW。各輸出組中最高效率92.3%，最低效率81.8%
◆USB-A輸出帶補償
◆USB-C的PPS組標示最低電壓為3.3V，但實際降至4.4V就無法再下降
◆USB-C使用3A線材時會改變PPS組最高電流門檻，USB-C的PPS輸出組及USB-A輸出於電流超額前會先壓降，達門檻值才會截止輸出
◆USB-C單埠使用最大45W，USB-A單埠使用最大18W，USB-C+USB-A使用時分配30W(C1)+5V/2.4A(A)。插上/拔除裝置會先中斷輸出再恢復
◆插頭可收折，方便攜帶
報告完畢，謝謝收看
