QUANHAN全漢創意PD20000行動電源產品規格:

1.USB-C輸入:5V-20V,最大65W

2.USB-C輸出:PD2.0 5V/3A9V/3A12V/3A15V/3A20V/3A,最大65W

3.USB-A輸出:5V/2.4A9V/2A12V/1.5A,最大18W

4.總輸出功率:USB-C+USB-A最大80W

5.電池容量:等效3.6V 20000mAh/72Wh

6.額定電量:60Wh(5V/2.1A)

7.尺寸:170x79.2x23.3mm

附註:這款行動電源為"全漢創意"所出品,英文名是QUANHAN,跟做電源供應器的FSP全漢是不同公司喔~

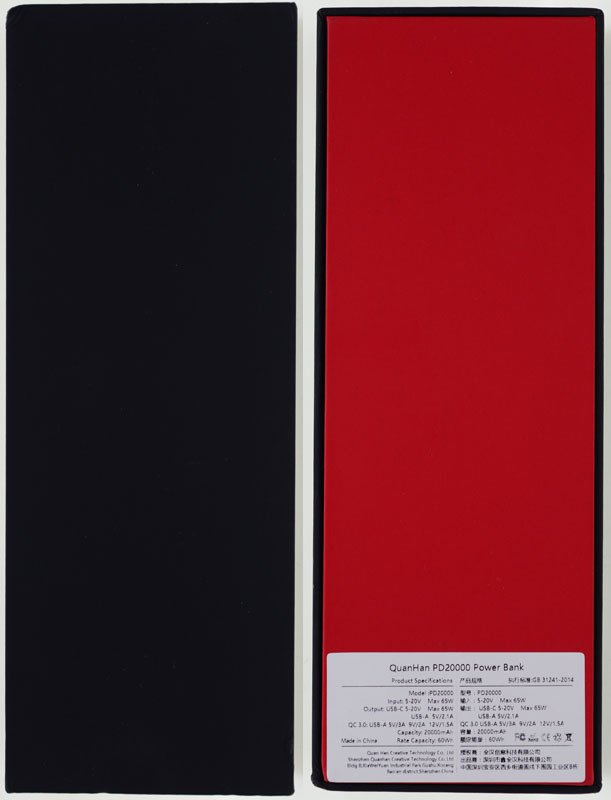

體包裝盒採用黑色上蓋與紅色盒子組合,正面及背面沒有任何印刷圖樣或文字

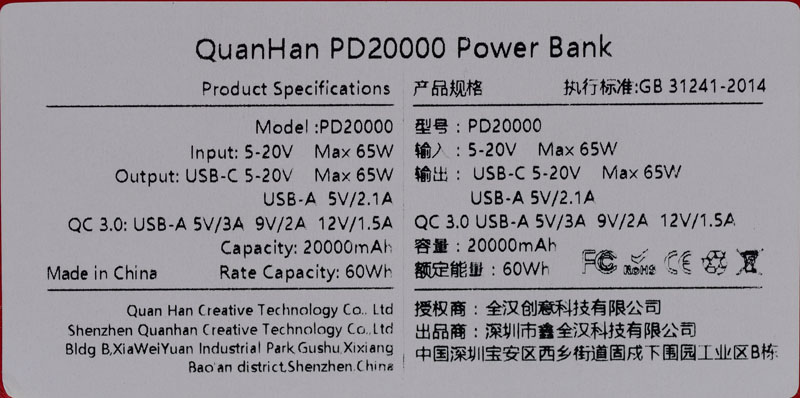

電腦印刷的中英文雙語規格及製造資訊標籤貼在背面下方

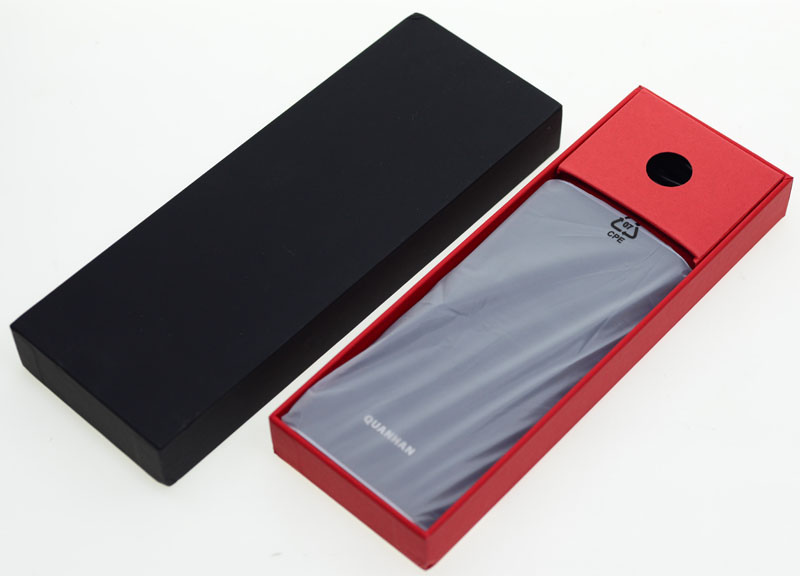

打開包裝盒,行動電源本體用塑膠袋包裝,配件線材放在上方紅色紙盒內

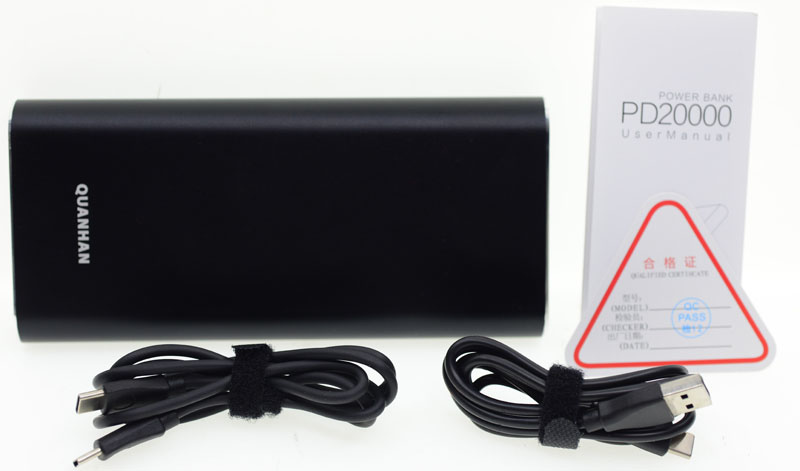

所有內容物一覽,有行動電源本體、USB-A to USB-C線、USB-C to USB-C線、說明書、保證卡

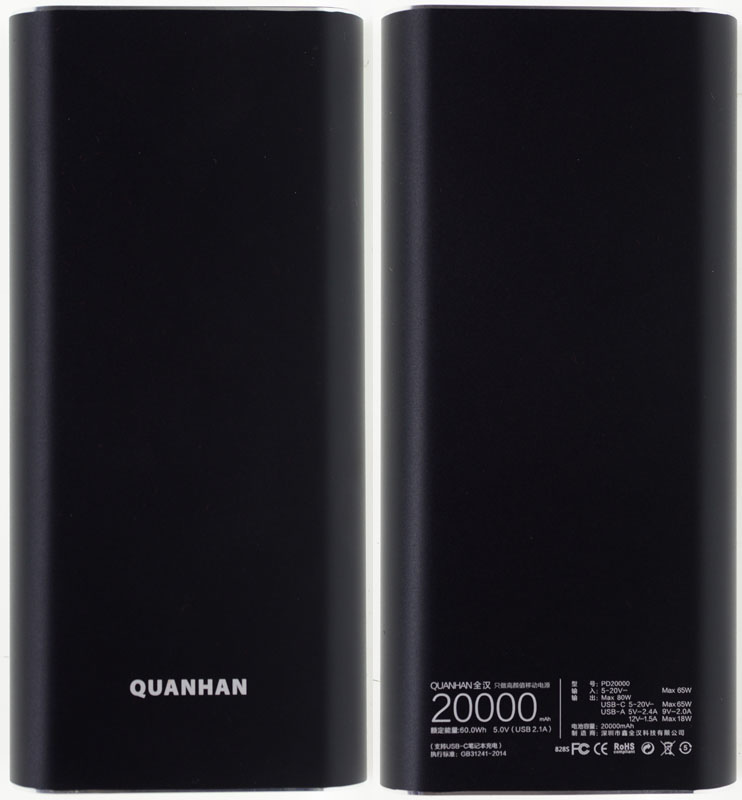

行動電源本體外殼採黑色陽極處理鋁合金製作,正面下方中央有QUANHAN商標,背面下方印上品牌名稱、電池容量、額定電量、產品型號、輸入/輸出規格、最大輸出功率、製造商、認證標章

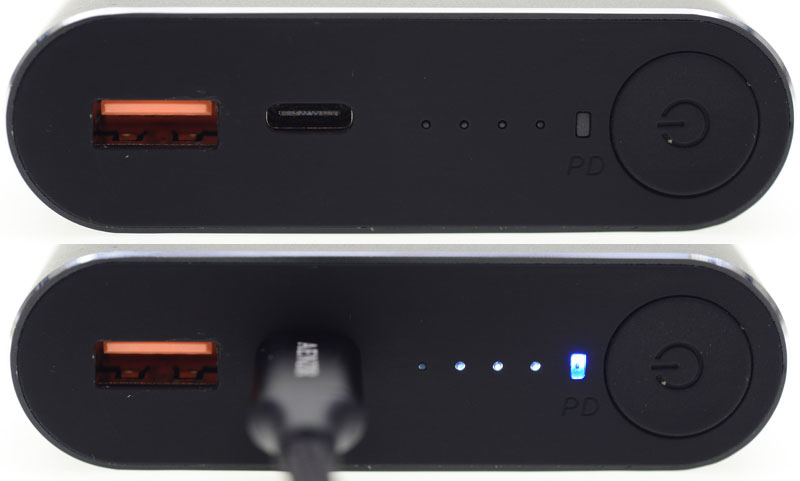

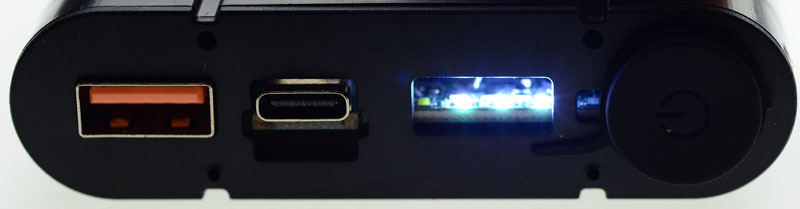

頂部面板由左至右分別是USB-A橘色輸出埠、USB-C PD輸入/輸出埠、電量指示燈、PD指示LED、電源開關

四顆白色電量指示燈指示目前電池電量,只要當USB-C輸入或輸出時就會點亮藍色的PD指示燈

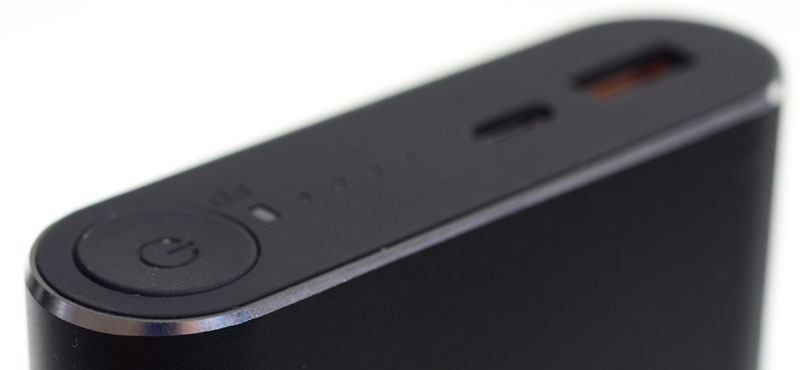

鋁合金外殼頂部/底部的邊緣處進行倒角處理,露出銀色金屬原色

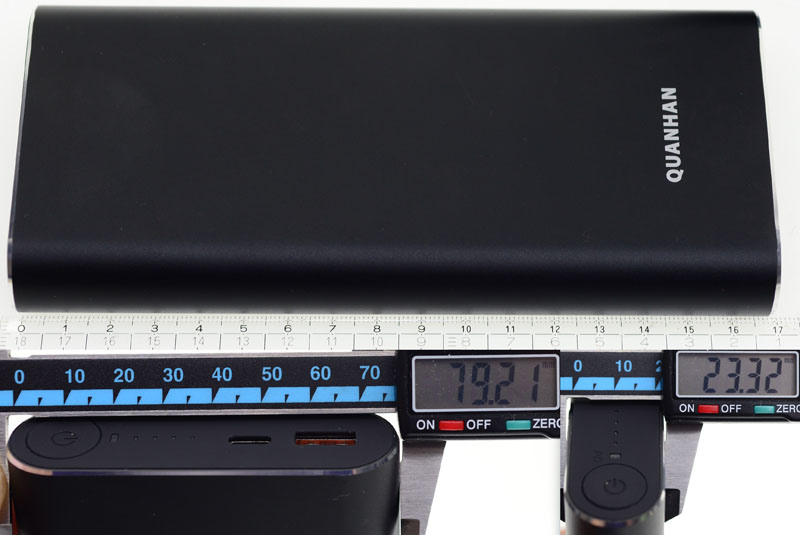

本體尺寸為170x79.2x23.3mm

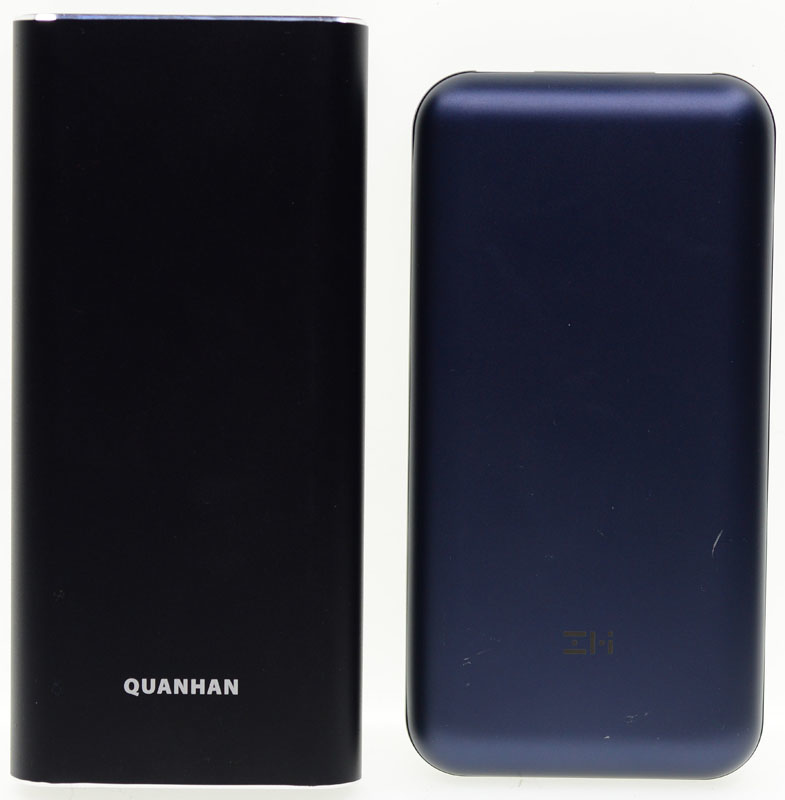

全漢PD20000與紫米10號行動電源()的大小與高度比較

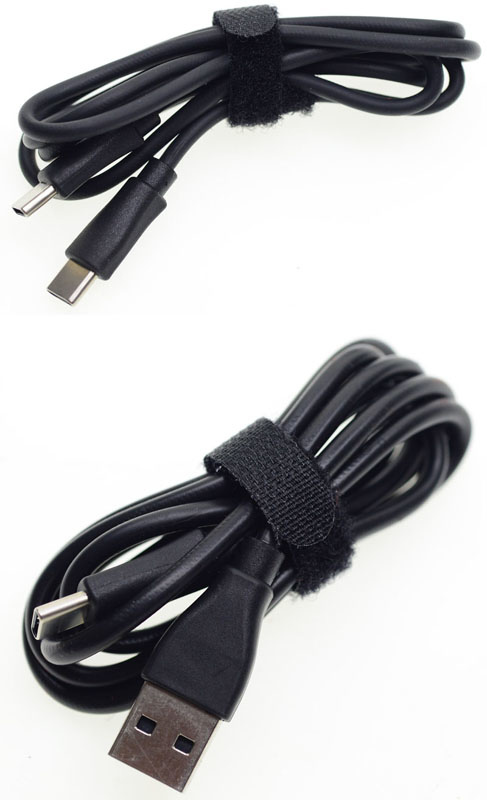

隨附配件有USB-C to USB-C線及USB-A to USB-C線各一條,長度均為92公分

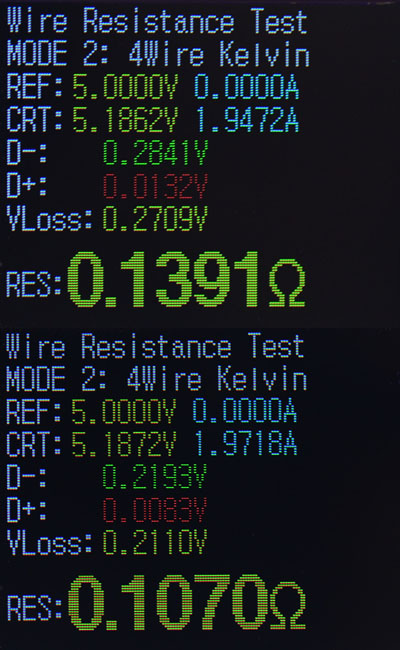

等效阻抗分別為139mΩ(C to C)107mΩ(A to C)

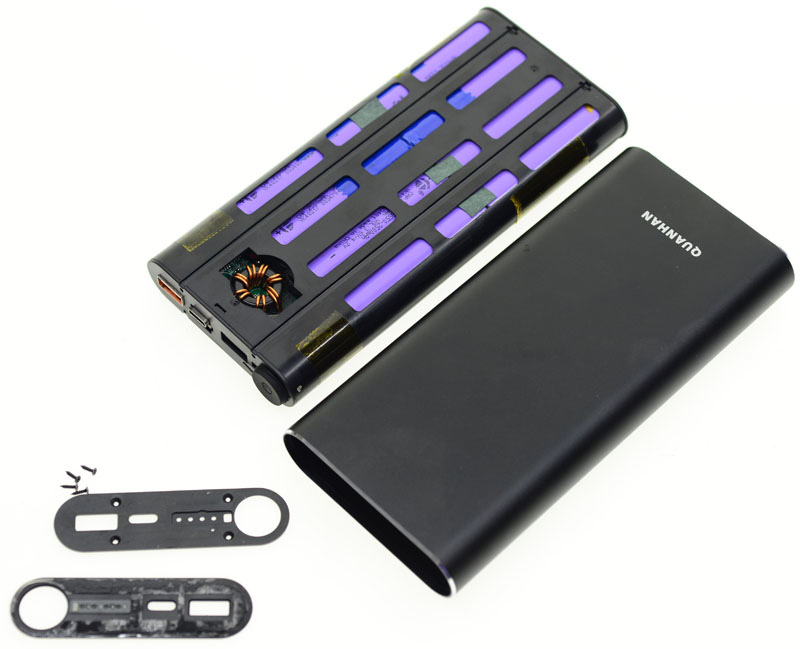

把用雙面膠固定的頂部裝飾面板撬起,就可以看到鎖著四顆螺絲的內蓋,將螺絲與內蓋拆起後,就可從鋁合金外殼內向下推出內部塑膠殼

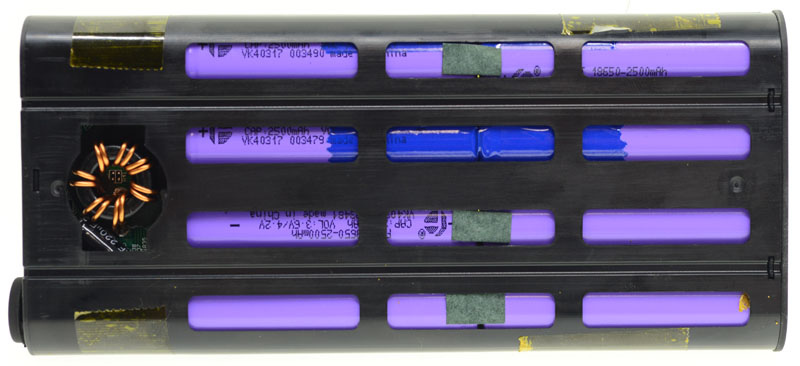

兩片塑膠殼包覆固定電路板及電池組,塑膠殼之間以耐熱膠帶黏貼固定

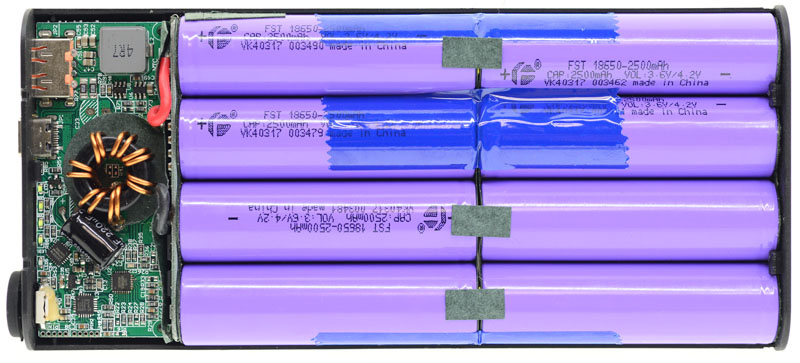

打開塑膠殼上蓋,就可以看到內部電路板與電池組

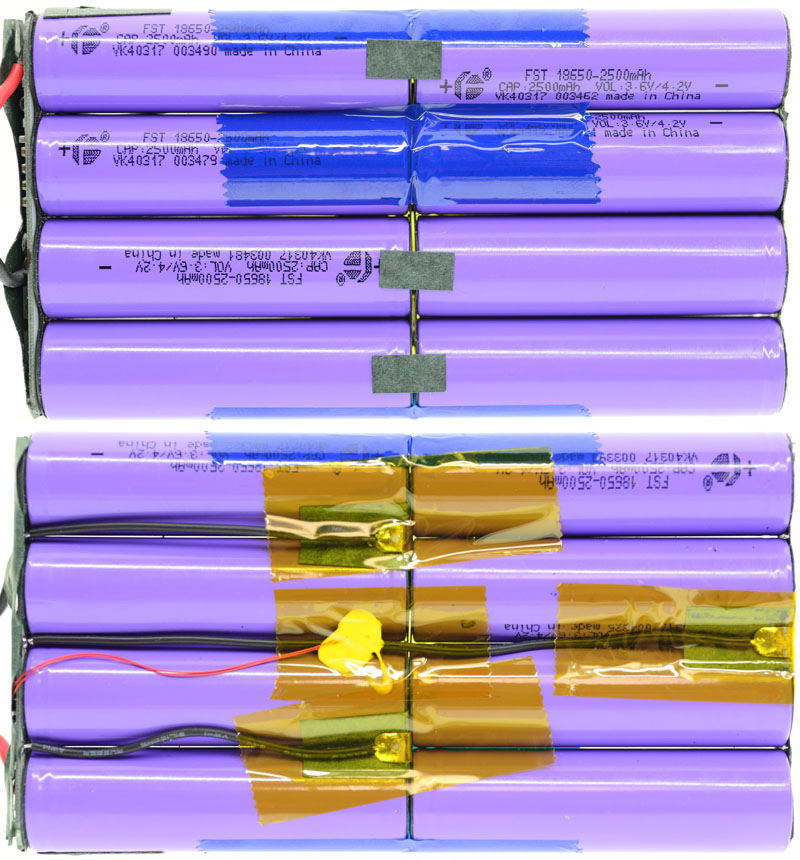

八顆中國福斯特長江2500mAh 18650鋰離子電池採二並四串組成14.4V 5000mAh電池組,電池能量為72Wh

使用聚脂薄膜膠帶、耐熱膠帶、青稞貼纸進行絕緣及固定電池,背面部分黏上一個NTC來感應電池溫度

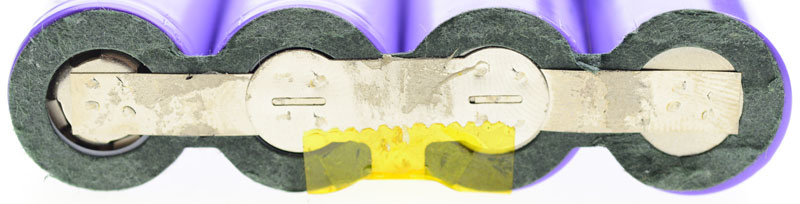

底部電池正負電極處也使用青稞貼紙加強絕緣

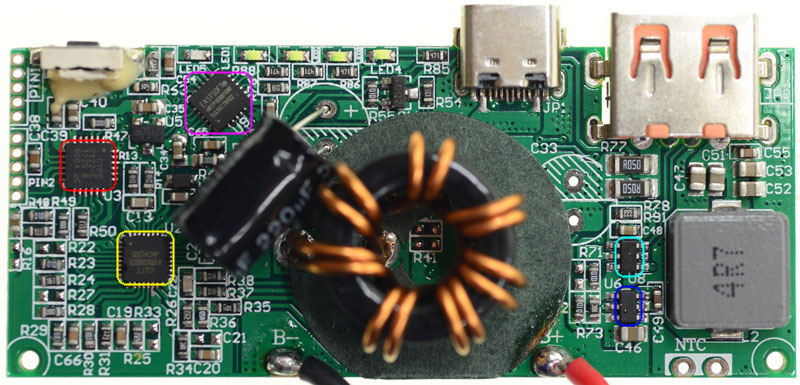

主電路板正面,有一個很大的環形電感

紅框為Cypress CYPD2122 EZ-PD控制器,為USB-C PD雙向充放電的協議介面IC

黃框為Southchip上海南芯SC8802MOSFET高效率雙向同步升降壓充放電控制器,作為USB-C雙向充放電電源電路控制器,可由電池供電給USB-C或是由USB-C對電池充電

紫框為EASTSOFT上海東軟載波微電子HR7P169B微控制器,控制整顆行動電源的功能與運作

藍色框為USB-A輸出的降壓電路控制IC,將電池輸出轉換成USB-A所需電壓

水藍色框為USB-A充電協議IC,提供USB-A輸出埠充電協議自動辨識

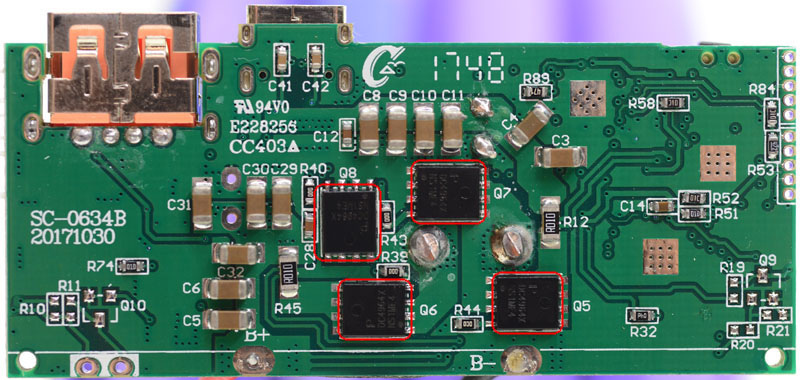

主電路板背面

紅色框為四顆Potens PDC4964X N通道MOSFET,為雙向充放電電源轉換電路的功率級,由SC8802控制


電池保護及充電平衡電路板直接裝在電池組上,並用青稞貼紙蓋住,避免造成短路

紅框為Ricoh R5436T502BA三至五節鋰電池保護IC,提供過充電/過放電/充放電過電流保護及充電時各電池的平衡,同時監測電池組溫度,避免發生電池組充放電異常導致危險

黃框為R5436T502BA附屬的N通道MOSFET,發生上述異常時會切斷電池組往電路板的負極通路

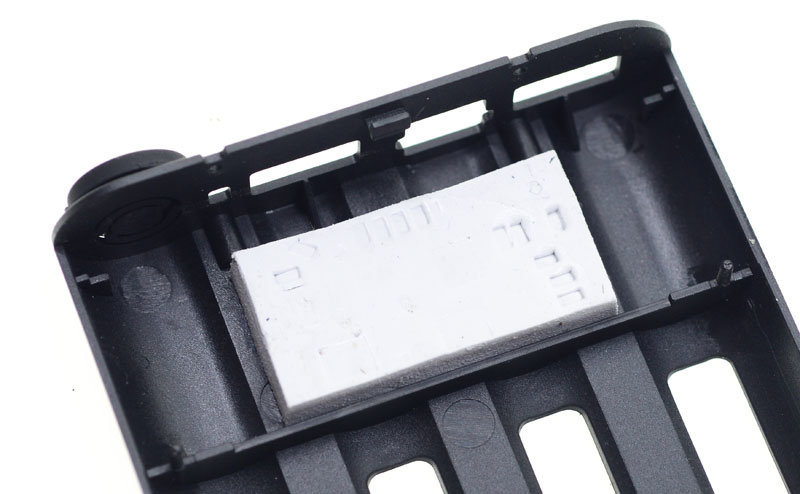

塑膠殼電路板安裝位置處有導熱軟墊,將主電路板後方MOSFET產生的熱量導出


電量指示白色LED之間並未加上避免溢光的隔間設計


接下來開始測試全漢PD20000

USB-CUSB-A可同時輸出使用,彼此輸出電壓不會互相影響

USB-C插上裝置後會自動啟動輸出,USB-A插上負載不會自動啟動輸出,需要按下電源按鍵才會啟動,即使USB-C已啟動輸出,同樣要按下電源按鍵才會啟動USB-A輸出

僅有USB-A輸出時,輸出電流低於0.1A20秒後會自動關閉輸出,但USB-CUSB-A一起輸出時,USB-A就不會自動停止輸出。USB-C沒有小電流/空載自動關閉的設定

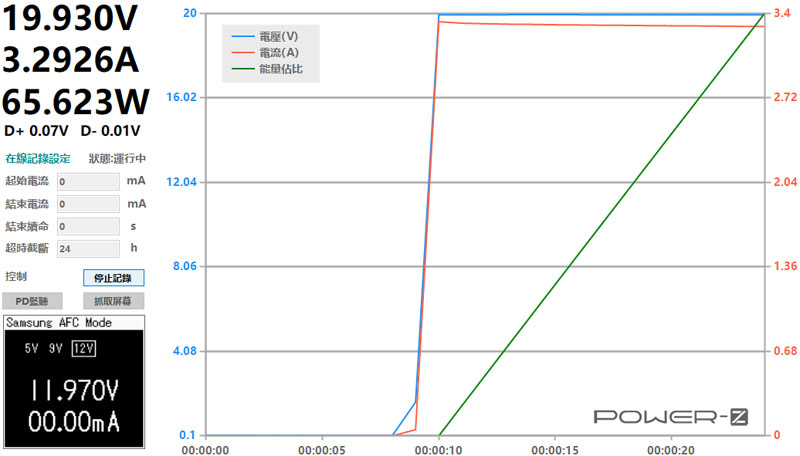

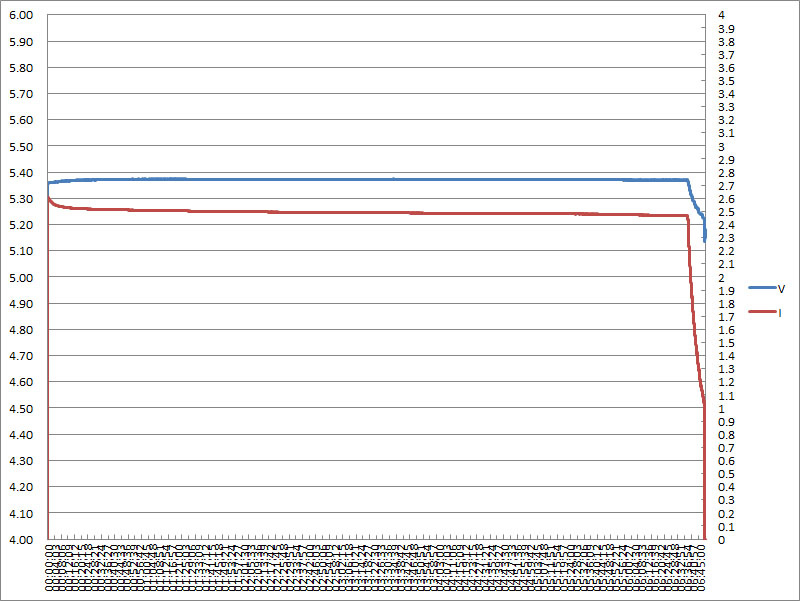

使用小米65W PD充電器進行充電,最大充電功率會在65W上下

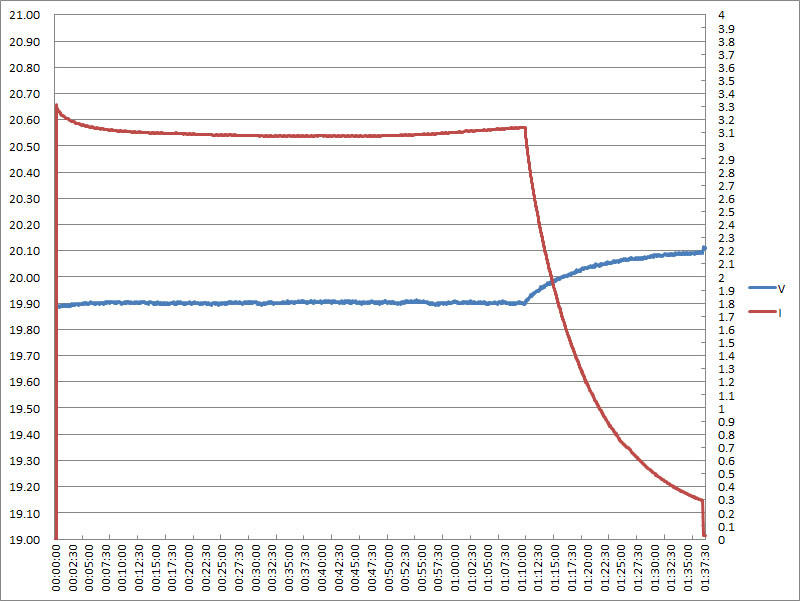

使用65W PD充電器充電時,約1.5小時便可將行動電源充滿


除了使用PD充電器外,使用其他可輸出5V/2.5A以上的充電器,也可使用5V進行充電


使用5V充電時,需要將近7小時才可將行動電源充滿電


但是經由手上幾款USB PD充電器測試,小米45W、紅隼18W、堅果QC4 18W等輸出不到65WPD充電器,都無法正常充電,甚至過電流保護比較嚴格的60W充電器加上使用長度短/壓降小的充電傳輸線時,也會偶有充電失敗的狀況。全漢PD20000也不支援QC2/QC3充電規格,使用QC2/QC3充電器時也只會使用5V充電,所以若要最快的充電速度,搭配65W PD充電器的效果最好

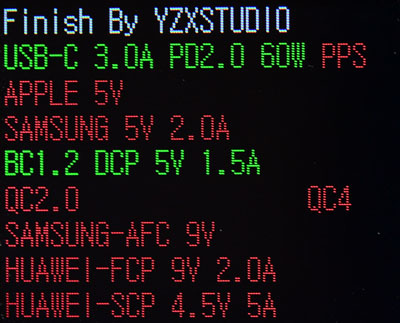

USB-C埠充電定義支援PD2.0BC1.2DCP 5V/1.5A,最大輸出3A/60W

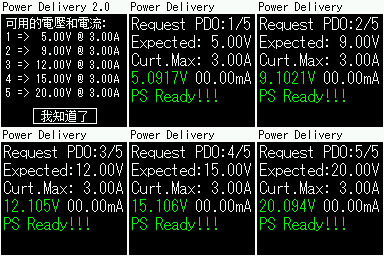

支援的電壓電流組別有五組,分別是5V/3A9V/3A12V/3A15V/3A20V/3A,各組空載電壓如綠色數字所示

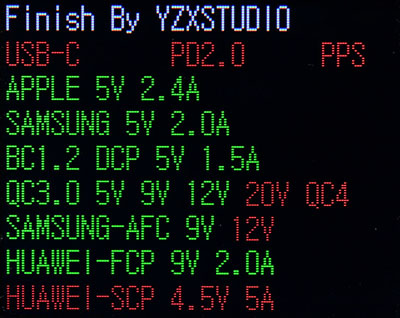

USB-A埠充電定義,支援APPLE 2.4A、三星5V/2ABC 1.2DCP 5V/1.5AQC3.0 5V/9V/12V、三星AFC 9V、華為FCP 9V/2A

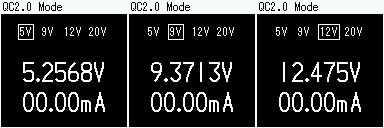

USB-A5V/9V/12V空載電壓

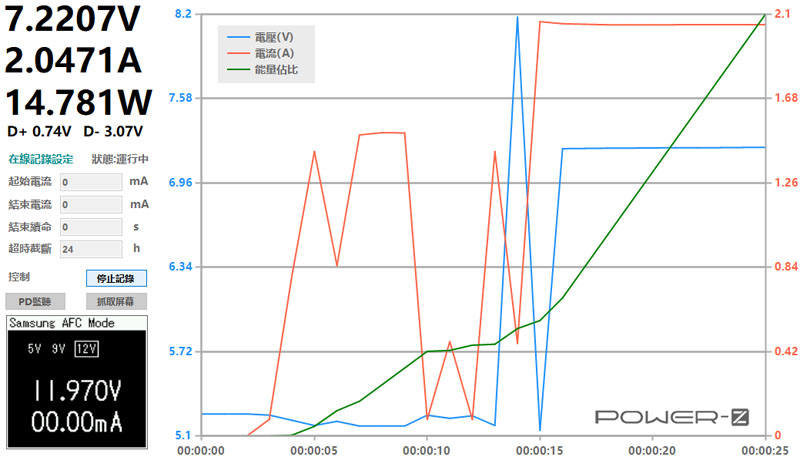

USB-AAFCFCP觸發測試

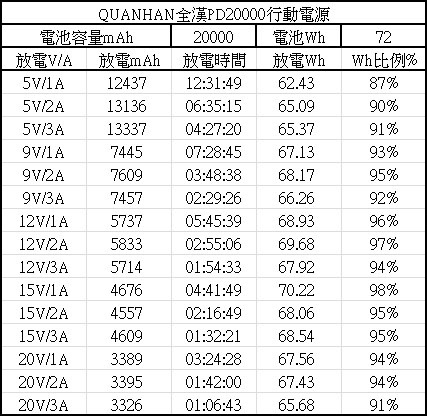

PD20000行動電源USB-C輸出埠5V/9V/12V/15V/20V各段電流放電mAh、放電時間、放電WhWh百分比數據表,最好的是15V/1A,有98%可用Wh,其他輸出可用Wh介於97%87%之間

額定電量部分,所有測試的放電Wh均大於其標示的60Wh

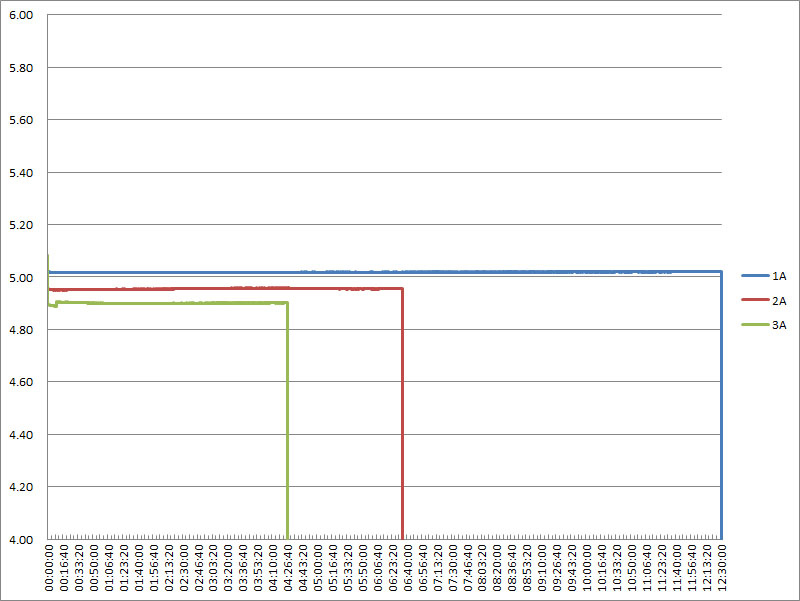

USB-C輸出埠5V輸出下1A/2A/3A的放電電壓與放電時間圖表

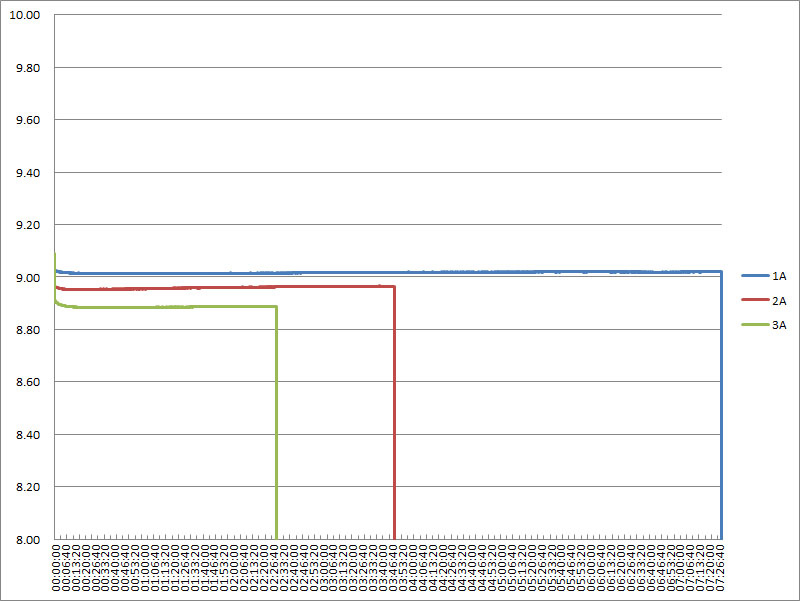

USB-C輸出埠9V輸出下1A/2A/3A的放電電壓與放電時間圖表


USB-C輸出埠12V輸出下1A/2A/3A的放電電壓與放電時間圖表,接近放電結束出現電壓略上升的現象


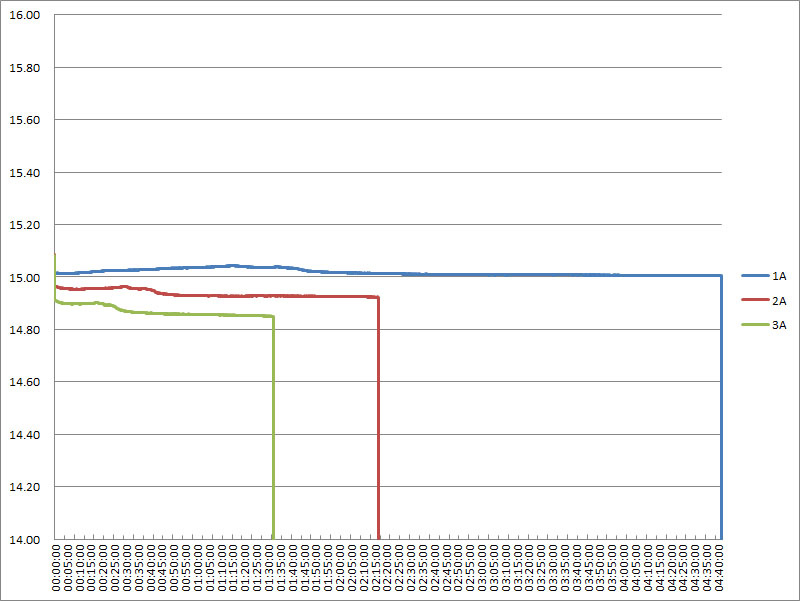

USB-C輸出埠15V輸出下1A/2A/3A的放電電壓與放電時間圖表,放電前半段時期電壓略有上下波動現象

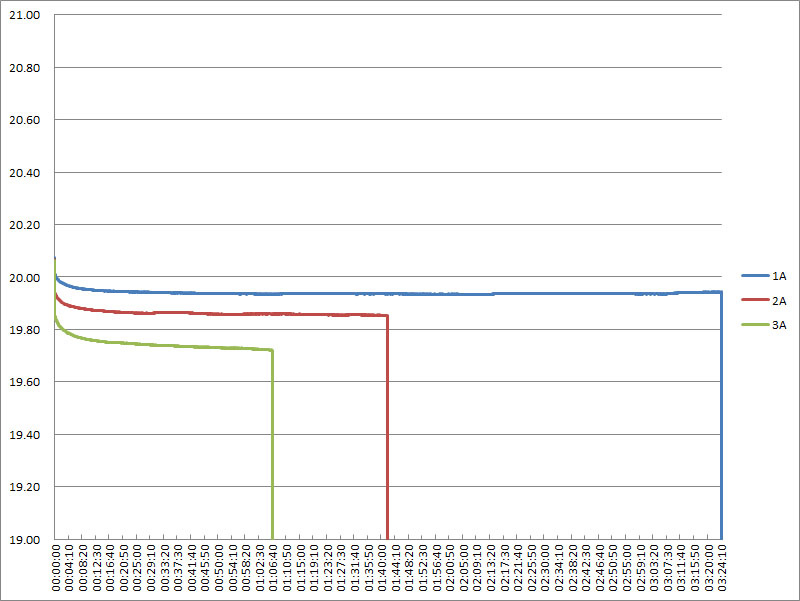

USB-C輸出埠20V輸出下1A/2A/3A的放電電壓與放電時間圖表,1A/2A放電初期可觀察到電壓下滑現象,之後則維持穩定,3A放電除初期電壓有下滑現象外,之後亦呈現緩慢下降狀態

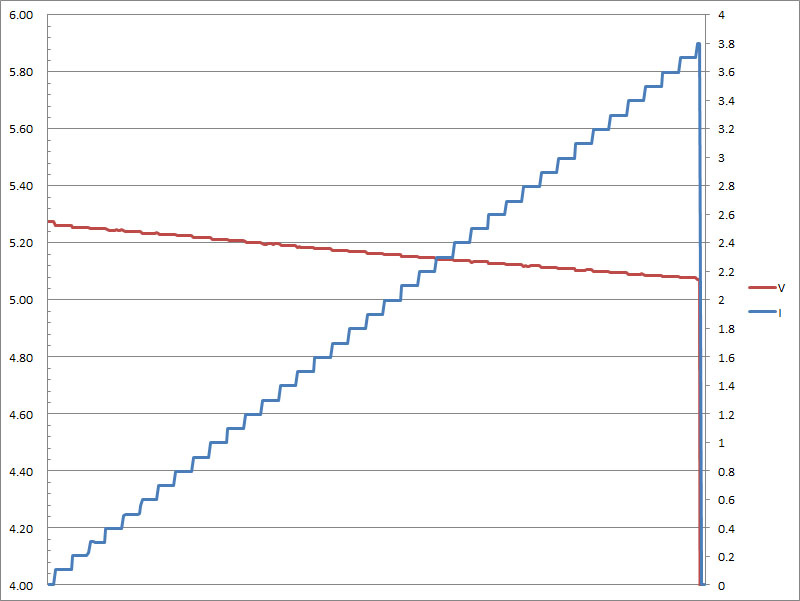

USB-C輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而微幅降低,當輸出電流超過3.6A,行動電源便會截止輸出

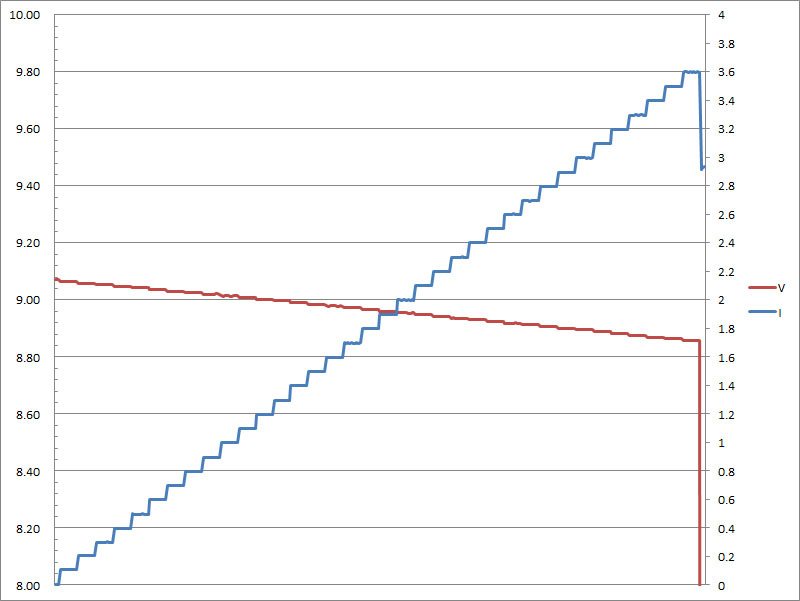

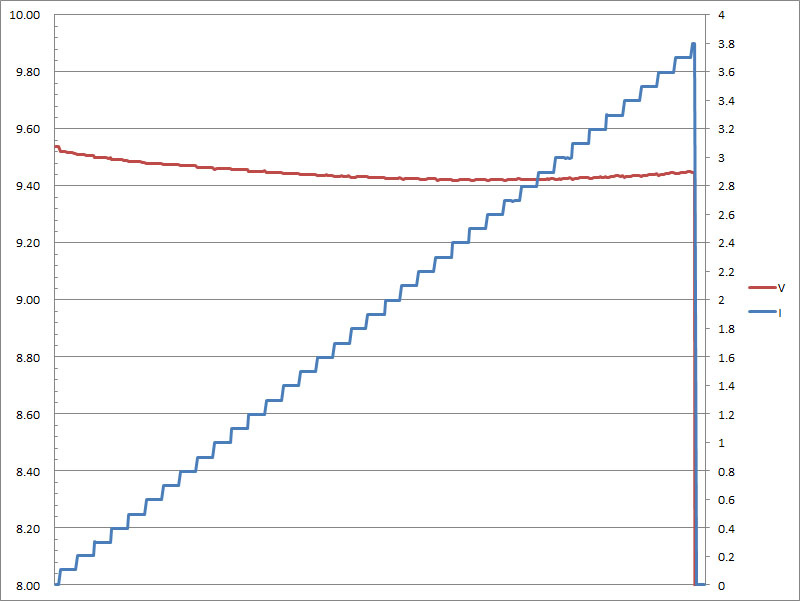

USB-C輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而微幅降低,當輸出電流超過3.6A,行動電源便會截止輸出


USB-C輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而微幅降低,當輸出電流超過3.6A,行動電源便會截止輸出


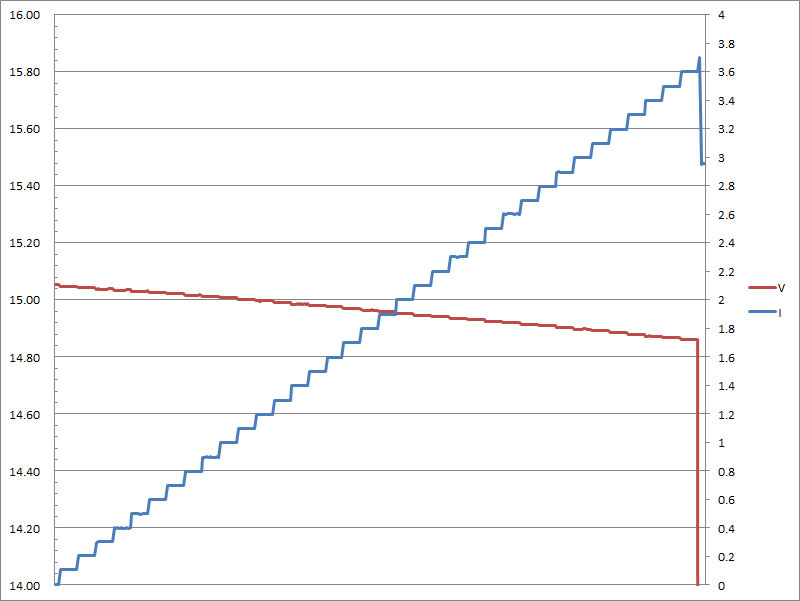

USB-C輸出埠15V輸出負載測試圖,輸出電壓隨電流增加而微幅降低,當輸出電流超過3.6A,行動電源便會截止輸出

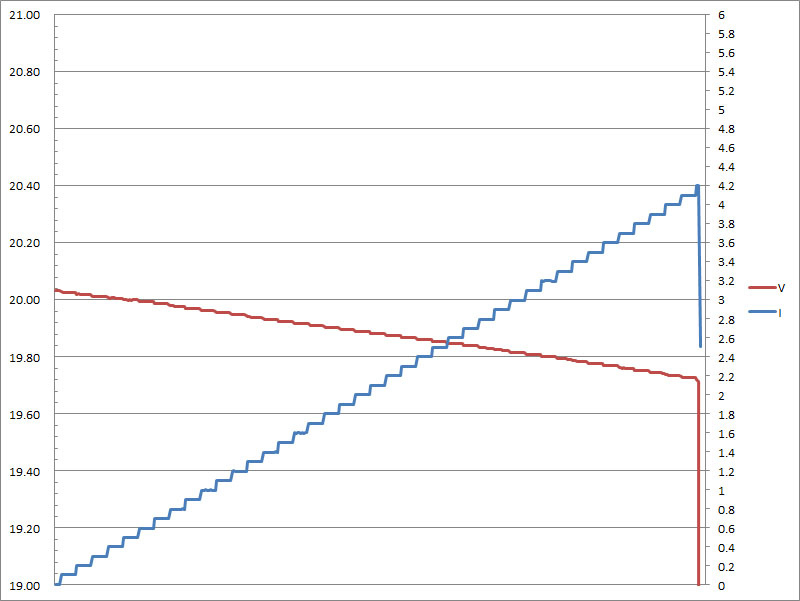

USB-C輸出埠20V輸出負載測試圖,輸出電壓隨電流增加而微幅降低,當輸出電流超過4.1A,行動電源便會截止輸出


USB-A輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而微幅降低,當輸出電流超過3.7A,行動電源便會截止輸出


USB-A輸出埠9V輸出負載測試圖,輸出電壓隨電流增加呈現先降後升,當輸出電流超過3.7A,行動電源便會截止輸出

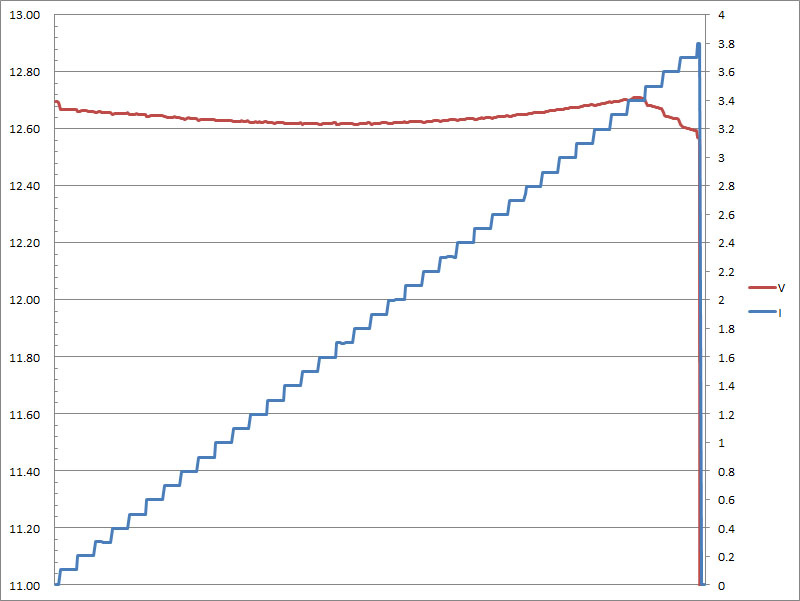

USB-A輸出埠12V輸出負載測試圖,輸出電壓隨電流增加呈現先降後升,當輸出電流超過3.4A會開始出現明顯壓降,超過3.7A行動電源便會截止輸出

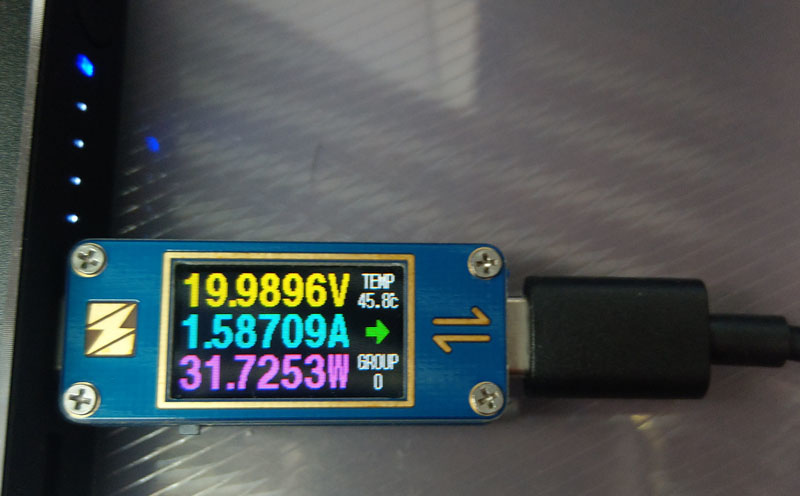

USB-CASUS ZenPower Pro進行充電,可正常啟動PD充電(ZY1278顯示綠色箭頭朝右),充電功率31.7W

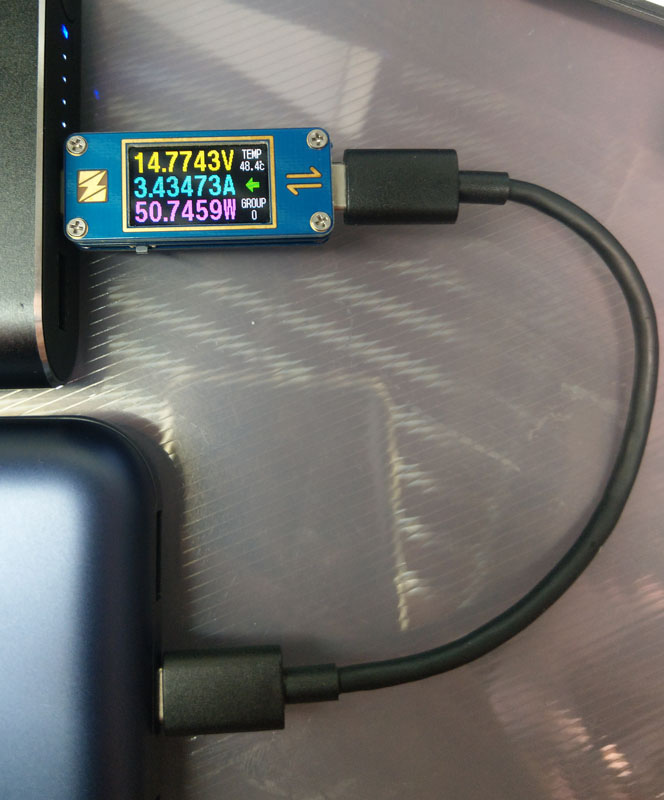

但是USB-C連接紫米10號行動電源時,無論怎樣試都無法讓全漢PD20000對紫米10號供電,ZY1278顯示綠色箭頭朝左表示紫米10號正對全漢PD20000進行充電,充電電壓14.8V,充電功率50.7W

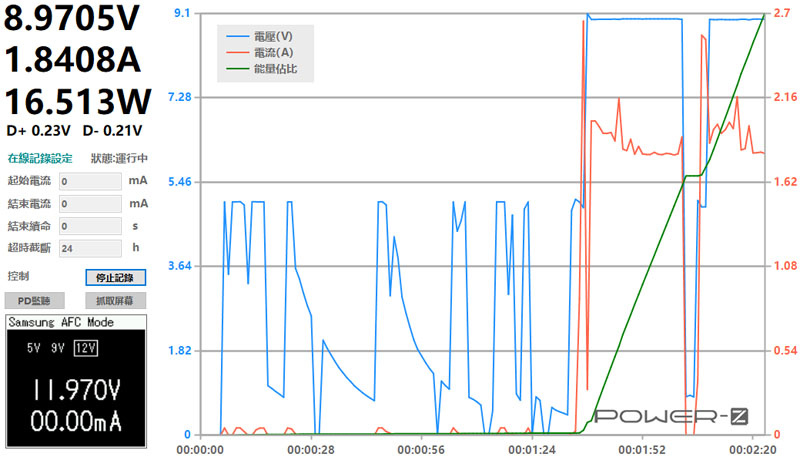

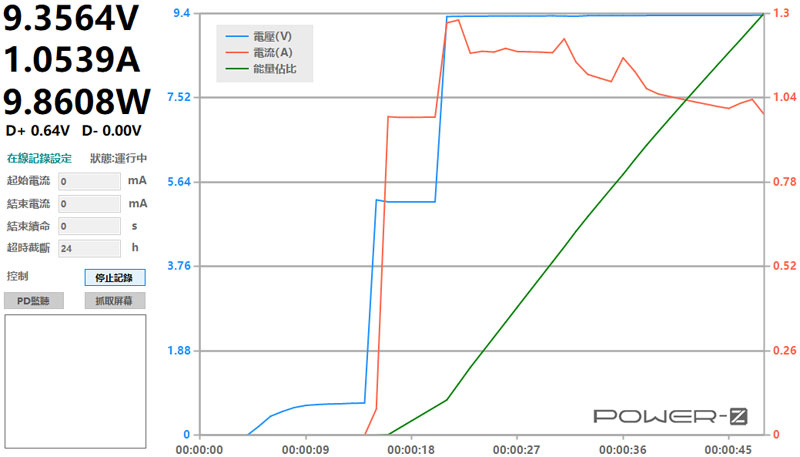

同樣的情形也出現在htc U11+上,插上後U11+一直想要當電源(供電端)給全漢PD20000充電(受電端),但因為輸出能力僅5V/0.5A,無法正常給全漢PD20000充電而一直跳停,並造成曲線中藍色(電壓)曲線上下跳動,直到後面才成功角色互換(PD20000轉供電端,U11+轉受電端)並啟動PD充電,達到16.5W充電功率

後續幾次測試中,有時出現一插上就成功觸發,有時出現一直連續跳動都無法成功觸發的現象,不是十分穩定


USB-Ahtc U11+進行充電,可正常啟動QC3.0充電,充電功率14.8W


USB-C對三星S8進行充電,可正常啟動PD充電,充電功率10.5W

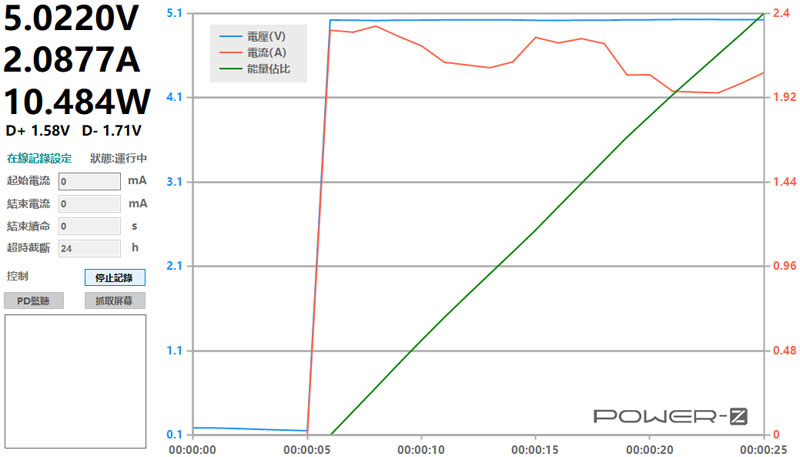

USB-A對三星S8進行充電,可正常啟動AFC充電,充電功率9.9W

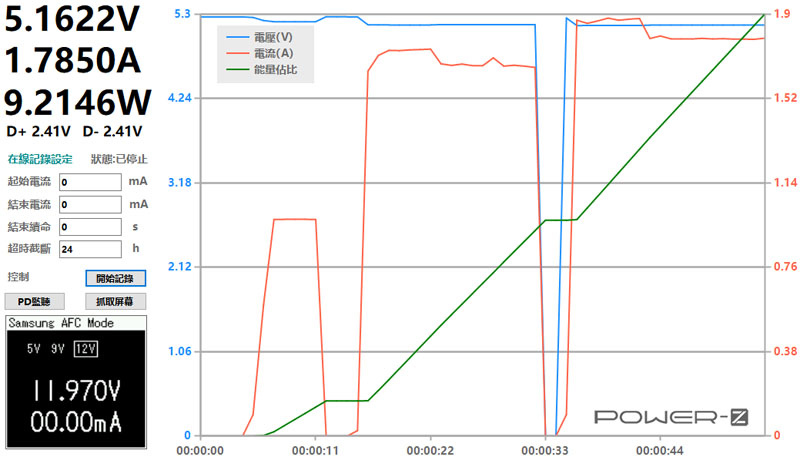

USB-AApple iPad2進行充電,第一次插上為1A,第二次插上可達到1.8A,充電功率9.2W


USB-CHP PROBOOK 430 G5筆記型電腦進行充電,可正常啟動PD充電,於桌面下待機時可達33W充電功率

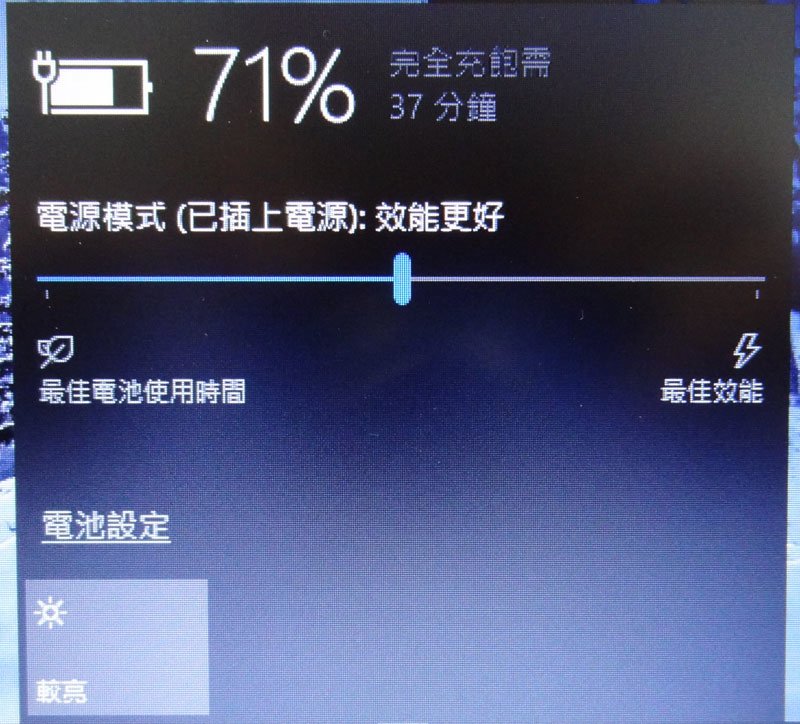

作業系統中電池狀態顯示正在充電,沒有顯示錯誤訊息




把全漢PD20000與紫米10號一同比較時

優點:

1.最大放電功率大(80W)

2.電池充電速度快(使用65W充電器,1.5個小時可全部充滿)

缺點:

1.少一組USB-A輸出

2.充電器只能選65W5V/2.4A(紫米10號對充電器寬容度大,5VQC2/QC3PD 18W/30W/45W充電器都可以用)

3.USB-C輸出相容性較差(U11+要插拔個幾次才有機會正常開啟PD充電,對紫米10號只能被充電)

4.只有USB-AUSB-C同時輸出時才不會小電流自動關閉輸出(紫米10號有禁用小電流自動關機功能)

5.只有USB-C插上會自動啟動輸出,USB-A需手動啟動(紫米10號所有輸出皆可插上後自動啟動輸出)

6.不能當成集線器使用



結論:

全漢PD20000支援USB PD2.0雙向快速充放,最大充電輸入可達65W,內部20000mAh電池完全充滿只需1.5個小時,最大放電輸出可達80W(USB-C+USB-A),輸出能力大,鋁合金外殼增加質感、堅固及散熱性。不過充電選擇上只能使用65W PD充電器或5V 2.4A充電器,低於65WPD充電器無法正常充電。因USB-C同時兼具充電及放電的雙向傳輸能力,針對一些同為USB-C雙向充放的裝置,有時會變成供電/受電端互換或混亂而無法讓裝置正常充電。USB-CUSB-A可同時使用,若USB-C有輸出時,會取消USB-A的空載/低載自動關機,但只有USB-C插上裝置時會自動啟動輸出,USB-A則需要手動按下按鍵才會開始輸出



報告完畢,謝謝收看
