紫米APB01智慧雙模可充式行動電源規格:

1.輸入:AC100-240V0.5A50/60Hz

2.交流電源模式輸出:單埠輸出5V/3A9V/2A12V/1.5A,雙埠輸出最大5V/3A

3.行動電源模式輸出:最大5V/3A

4.額定電容量:4100mAh@5V

5.電池容量:6500mAh/23.6Wh

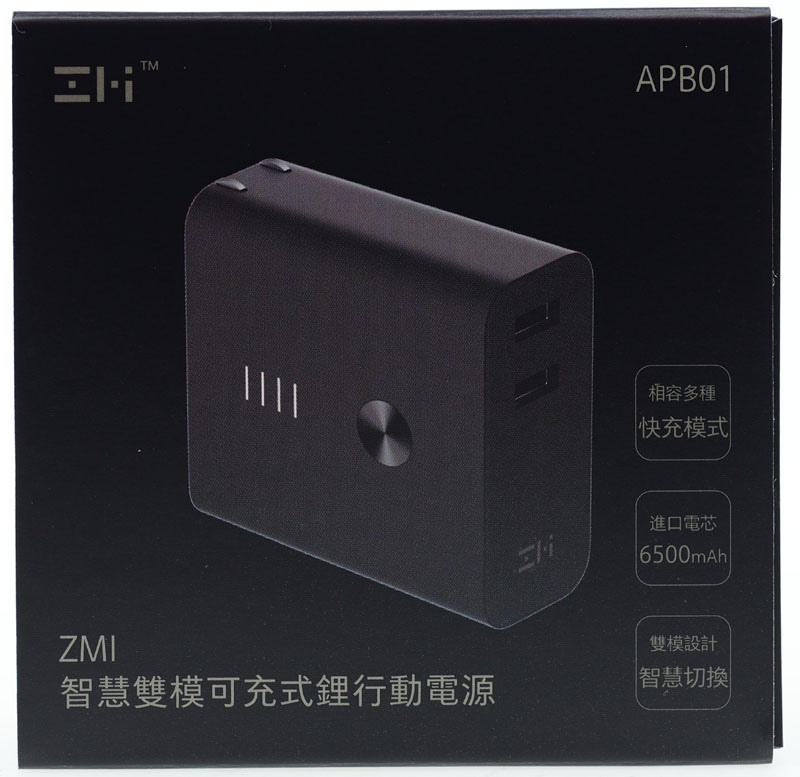

外盒正面,中央為實體圖片,右上角為型號,左下為產品名稱,右下印上產品特色

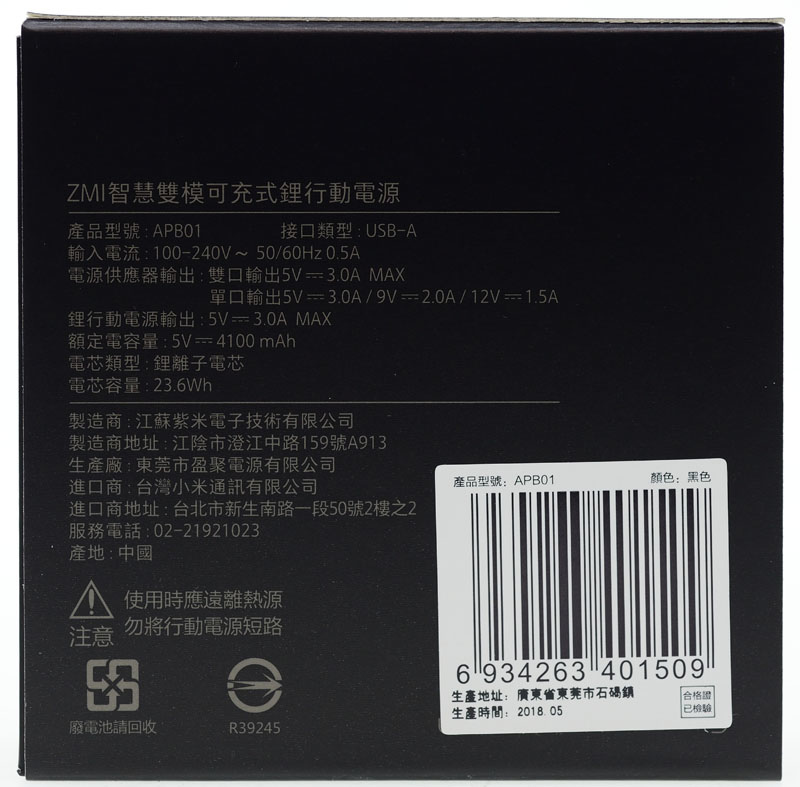

外盒背面有產品條碼貼紙,並印上型號、輸入/輸出規格、額定電容量、電池容量、製造/進口商資訊、產地、注意事項、BSMI認證標誌

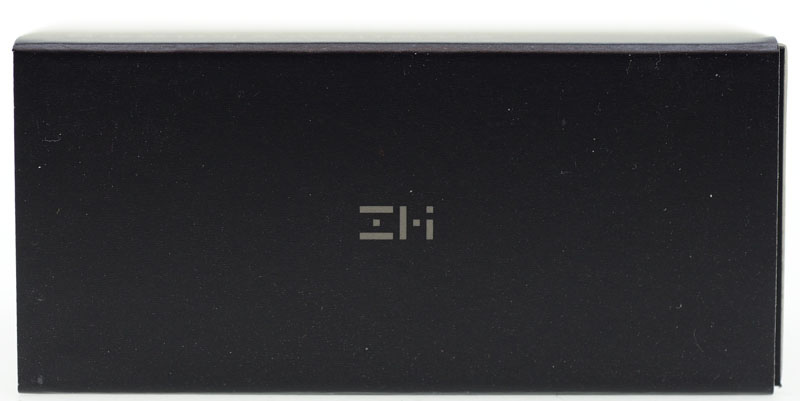

外盒側面有ZMI商標

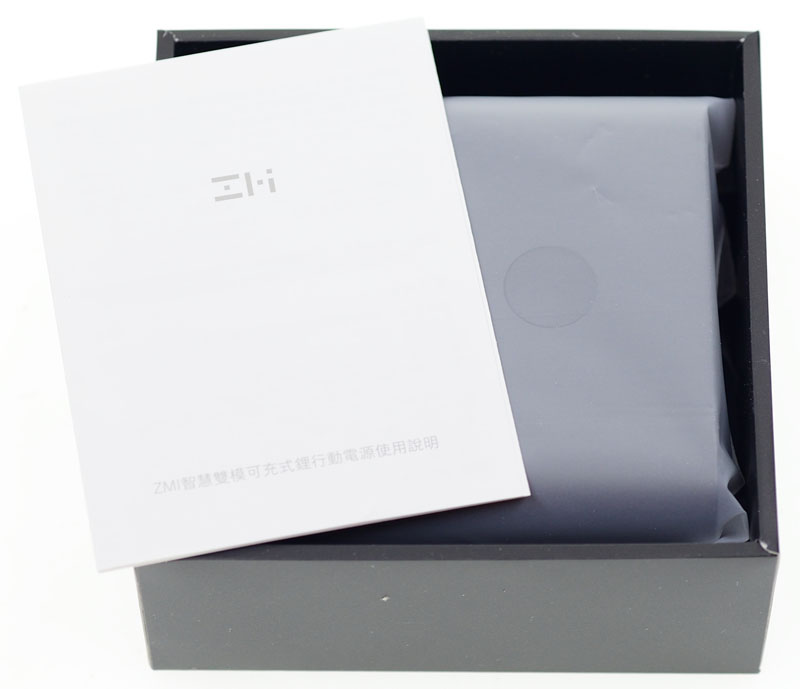

從外盒抽出內盒,內容物只有使用說明及用塑膠袋包住的APB01本體

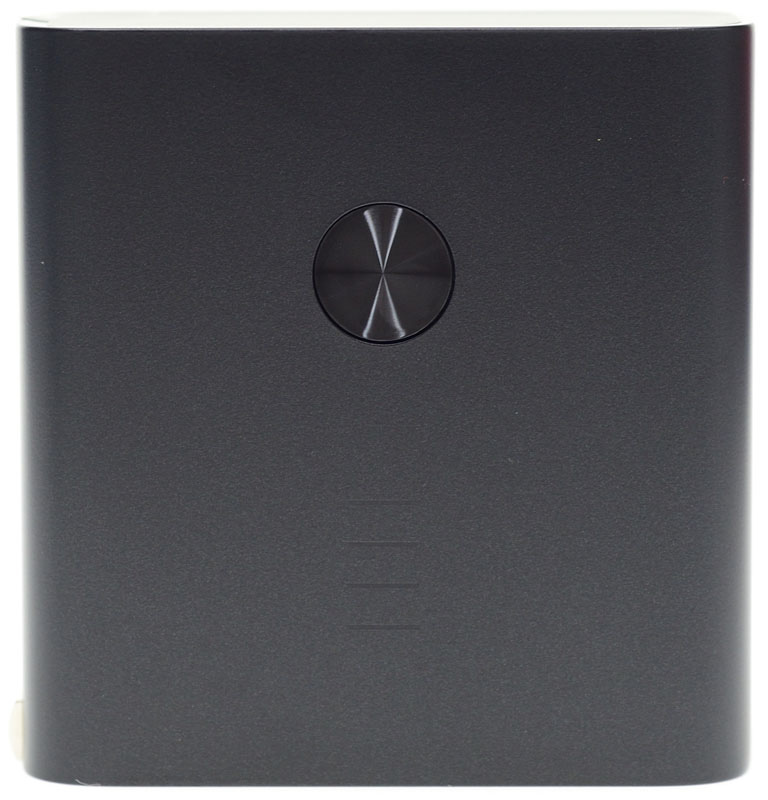

APB01本體外殼採消光黑塑膠製作,按鈕部分有同心圓紋路裝飾

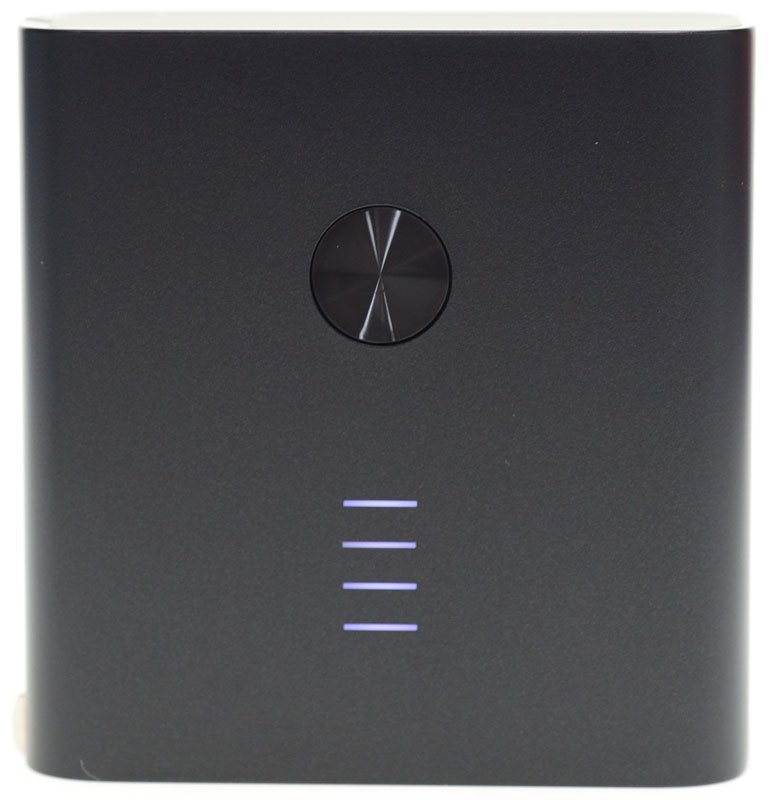

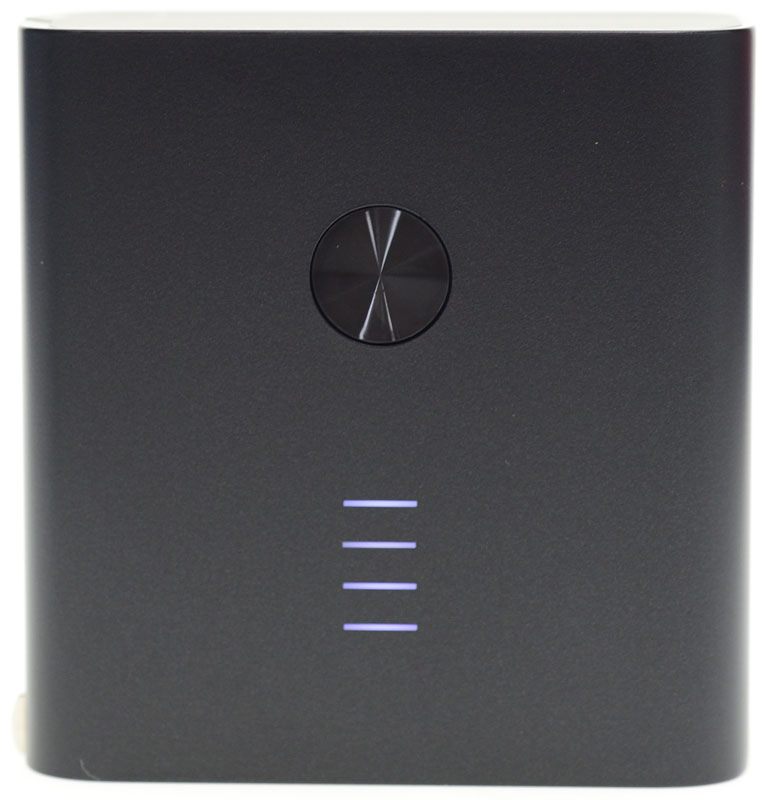

未接上交流電的行動電源模式下插入負載或按下按鈕,下方的四個直條型電量指示燈會先全部點亮,然後依照電池電量改變點亮顆數,若沒有負載或負載過低下30秒後會自動關閉輸出

假使要使用小電流輸出模式,則連續按兩下按鈕,電量指示燈會變成逐顆循序點亮,表示目前在小電流輸出模式,此時不會因為輸出電流過小或空載而自動關機,適合拿來充智慧手環/藍芽耳機等低電流裝置

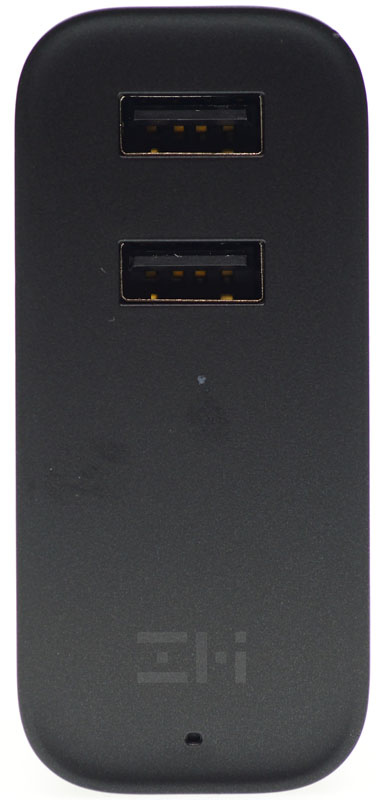

正面部分設計成往略為內凹陷的形式,兩組USB-A輸出埠集中於同一側,另一側有ZMI標誌及一個通氣孔

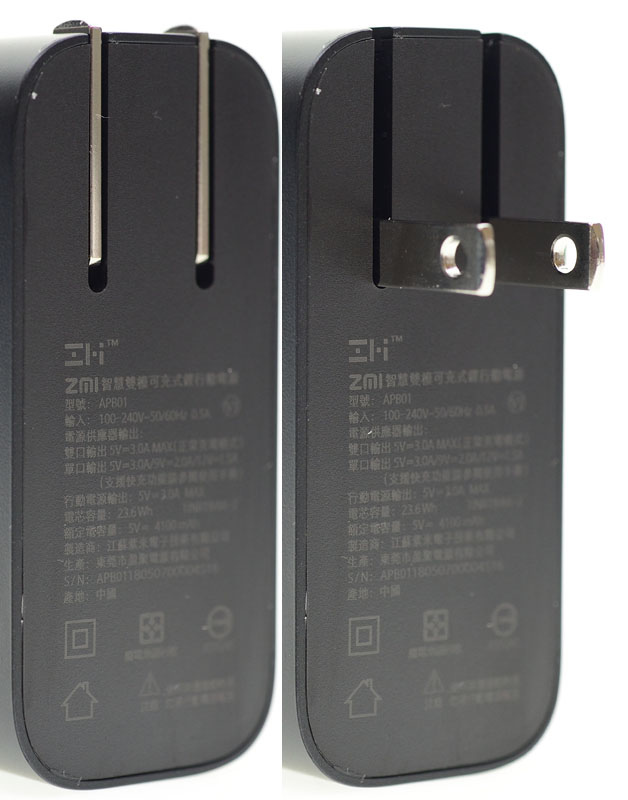

平行式插頭採可折疊的設計,方便攜帶

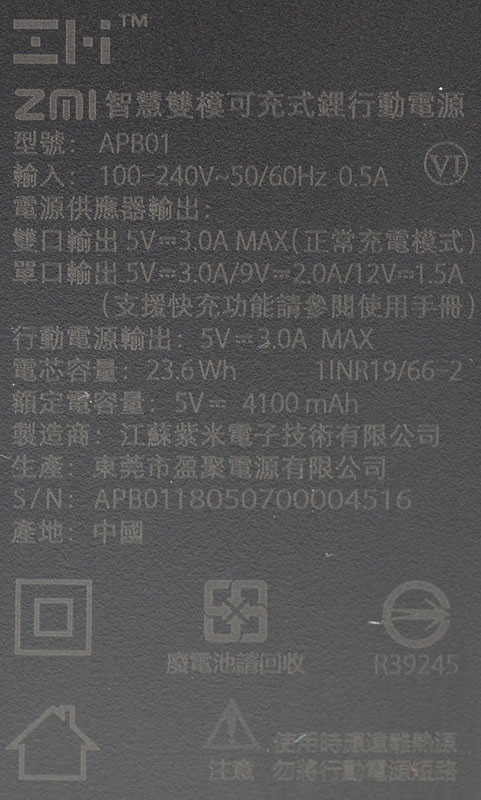

插頭下方外殼印上產品名稱、型號、輸入/輸出規格、額定電容量、電池容量、製造/生產廠商資訊、序號、產地、注意事項、BSMI認證標誌

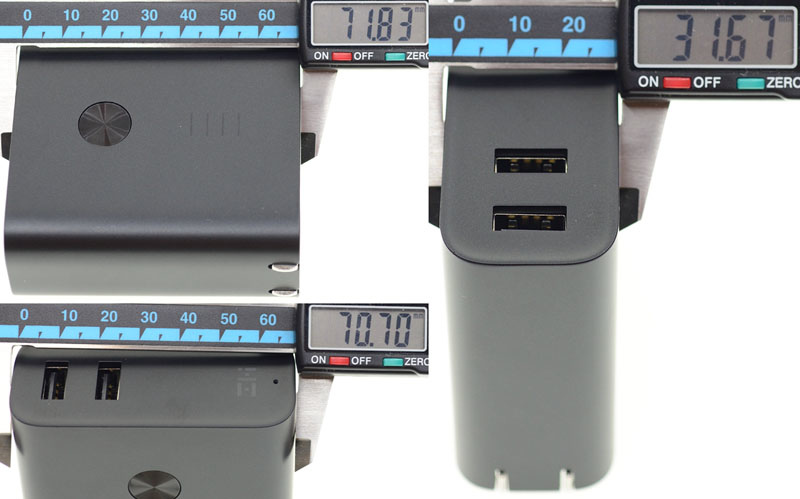

本體尺寸為71.8x70.7x31.7mm

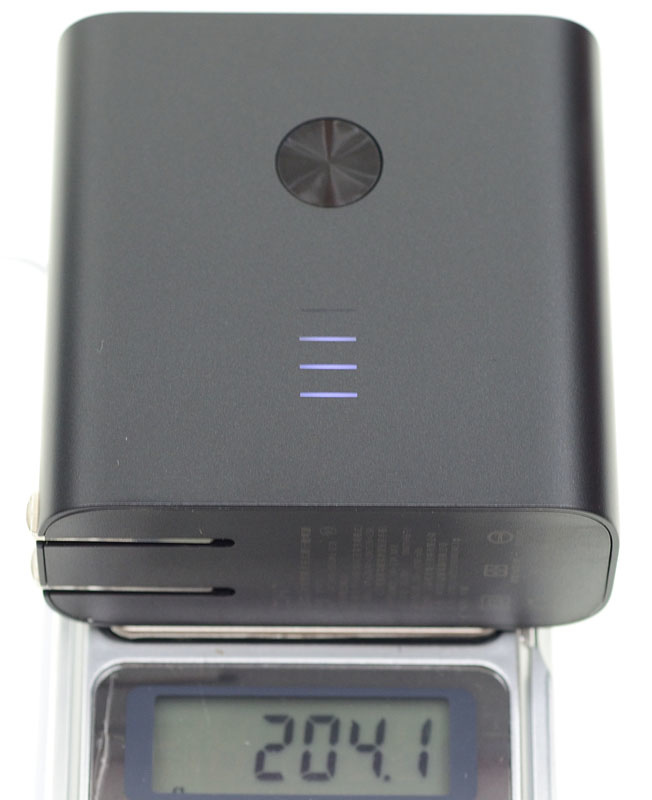

本體重量為204

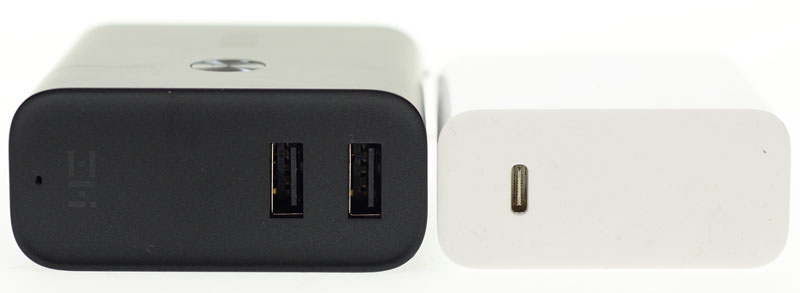

紫米APB01()與小米45W USB-C充電器()長度比較

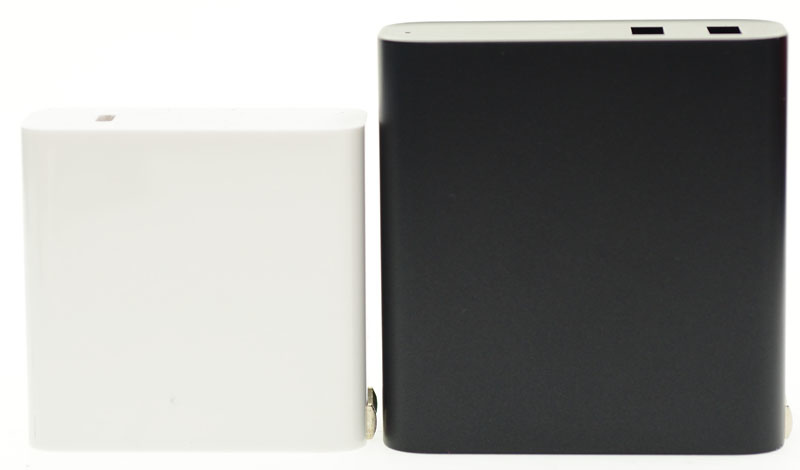

紫米APB01()與小米45W USB-C充電器()高度比較

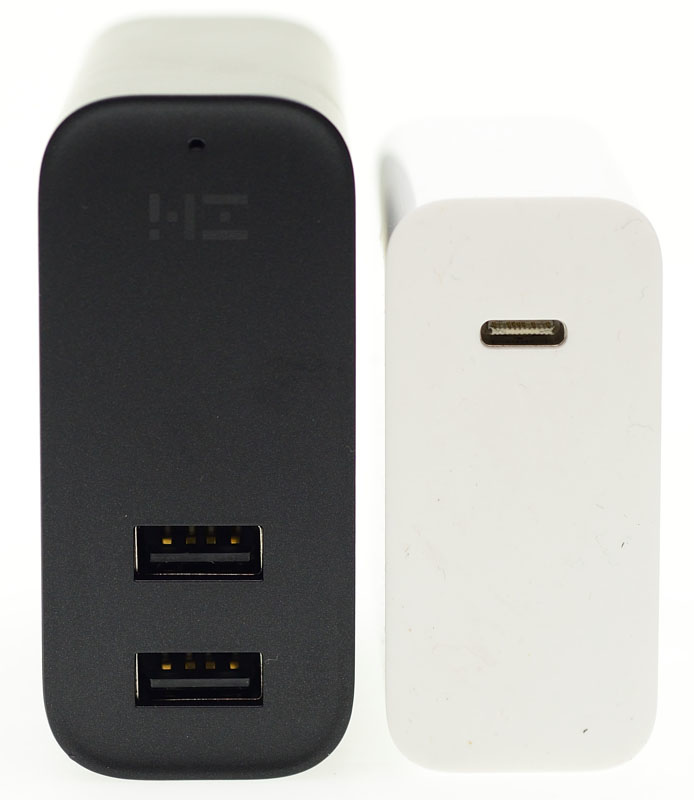

紫米APB01()與小米45W USB-C充電器()厚度比較

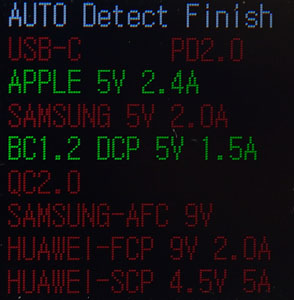

在交流輸入模式下,使用任意一個輸出埠時,充電定義支援Apple 2.4A、三星2A

BC1.2DCP 1.5AQC2.0QC3.0、三星AFC 9V、華為FCP 9V/2A


若在交流輸入模式下同時使用雙埠輸出,或是在行動電源模式下,則會自動切換成僅支援5V輸出,充電定義支援Apple 2.4ABC1.2DCP 1.5A

因為內部切換電路的緣故,插/拔交流插頭,插/拔另一埠USB裝置,都會造成原本連接在上面的裝置會短暫中斷供電再恢復

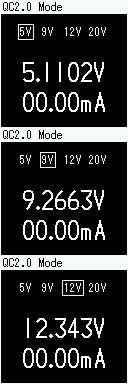

輸出5V/9V/12V空載電壓

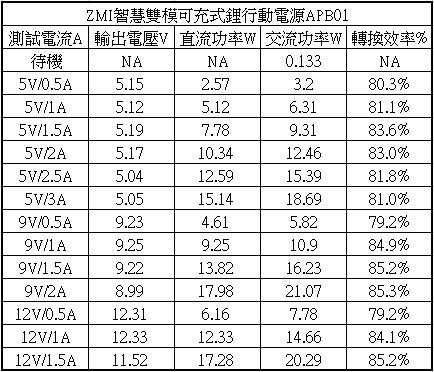

APB01於交流供電模式下單埠輸出的轉換效率表,各組整體輸出效率在79.2%85.3%之間變動

空載下電量指示燈點亮時輸入交流功率為0.133W

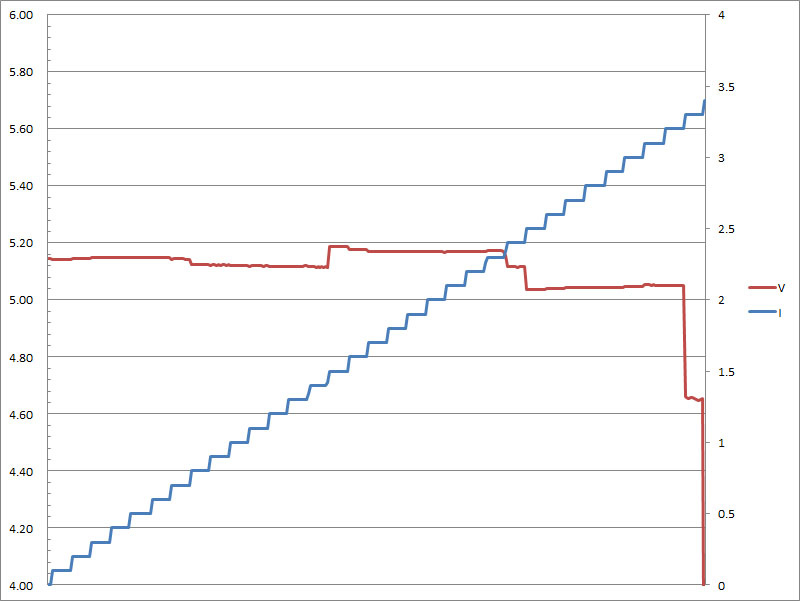

APB01的單埠輸出5V負載測試,輸出電壓在電流0.8A1.5A2.4A處有較明顯變動,當電流超過3.3A便會截止輸出

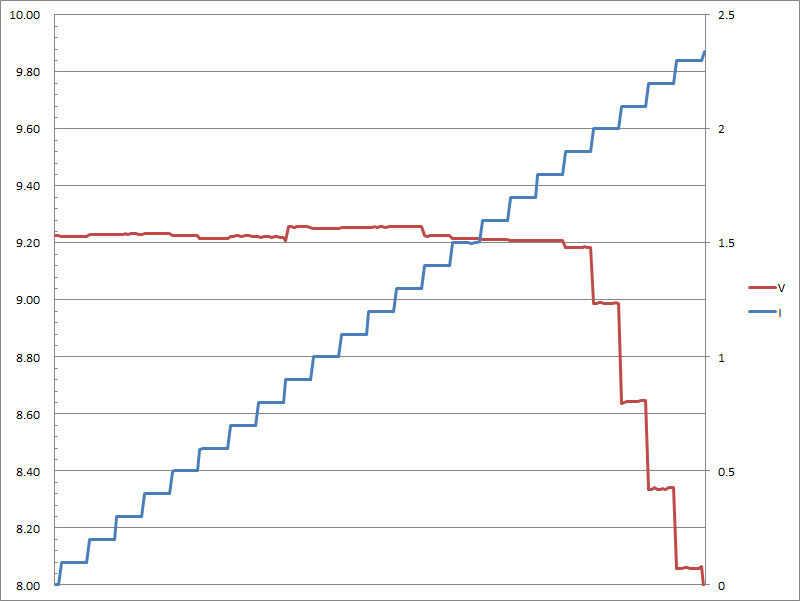

APB01的單埠輸出9V負載測試,輸出電壓在電流0.9A1.4A處有較明顯變動,當電流超過1.9A開始產生大幅壓降

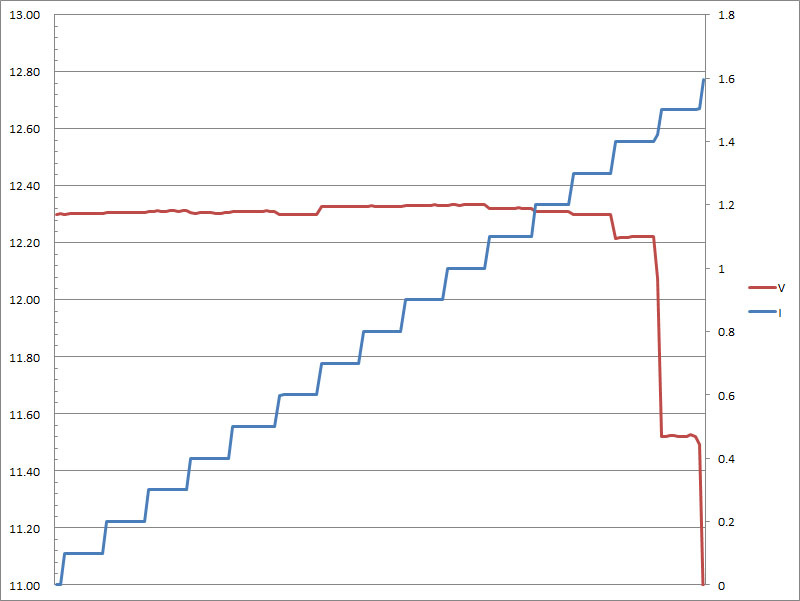

APB01的單埠輸出12V負載測試,輸出電壓在電流0.7A處有較明顯變動,當電流超過1.4A開始產生大幅壓降

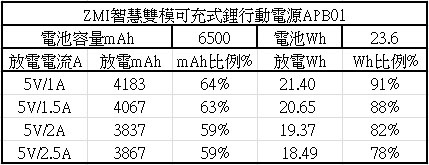

APB01於行動電源模式下5V輸出各段電流可用mAh及可用Wh數據表,最好的是5V/1A,有91%可用Wh5V/1.5A5V/2A也有88%82%可用Wh,雖然規格標示輸出最大5V/3A,但試圖以5V/3A輸出時會觸動保護而無法正常供電,故只有測試到5V/2.5A的放電數據,其可用Wh也較低,僅有78%

額定電容量部分,僅5V/1A測試值高於其標示的4100mAh

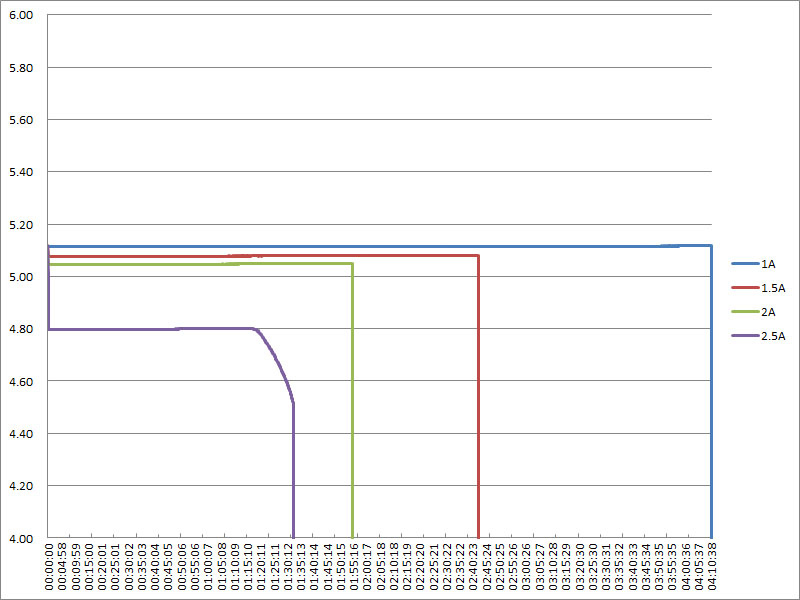

APB01於行動電源模式下5V輸出的1A/1.5A/2A/2.5A放電電壓與放電時間圖表,2.5A輸出接近放電截止前出現電壓壓降的情形

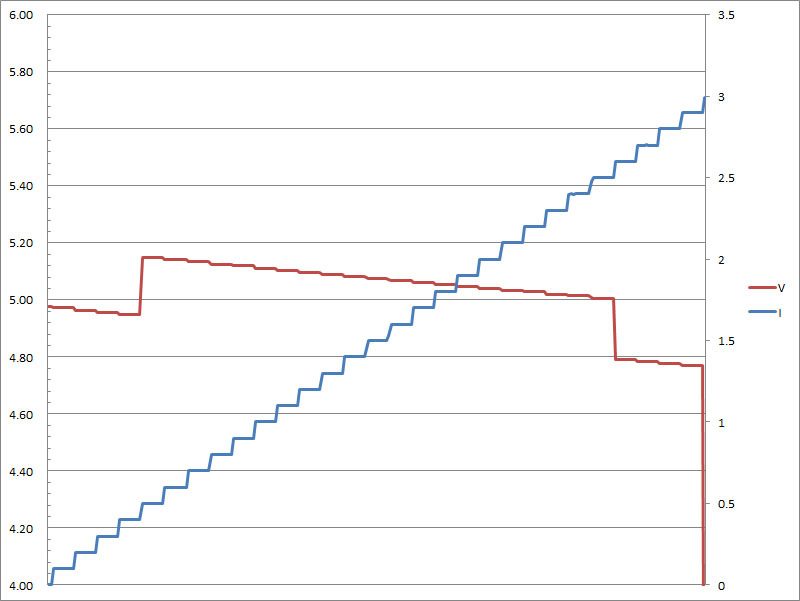

APB01行動電源模式的5V負載測試,輸出電壓在電流0.5A時會提高輸出電壓,當電流超過2.5A開始產生壓降,超過2.9A便會截止輸出,無法達到3A

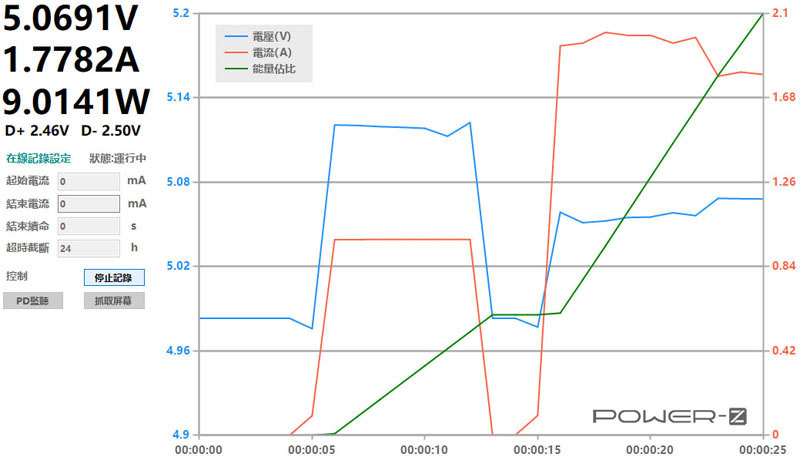

APB01Apple iPad2充電電流,無論是交流供電模式還是行動電源模式,均可達原廠充電器水準

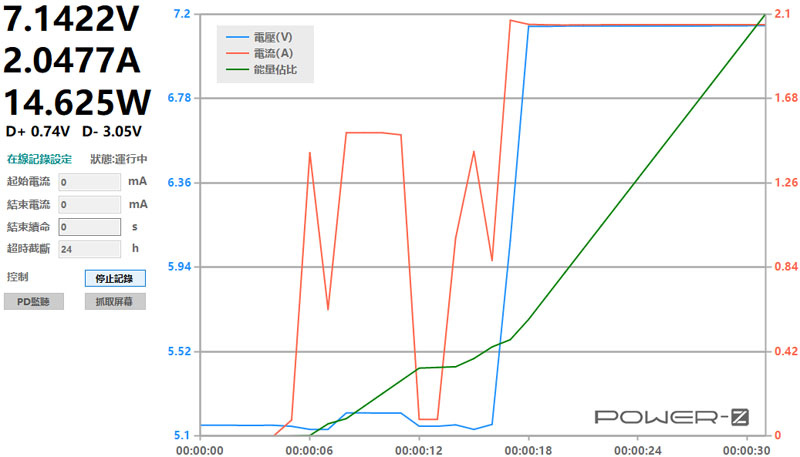

APB01HTC U11充電,於交流供電模式單埠輸出,可正常啟動QC3.0快充並達到14W以上充電功率

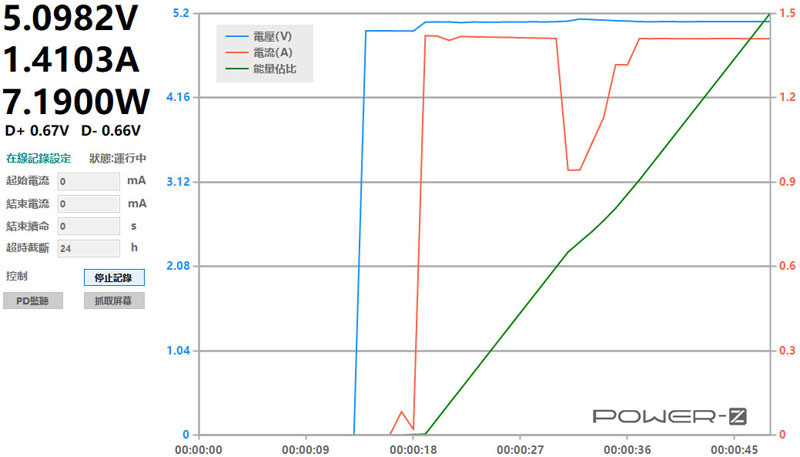

APB01HTC U11充電,於交流供電模式雙埠輸出及行動電源模式,因只能供應5V,所以僅能以7.2W功率進行充電


APB01未連接輸出時,插上交流電源就會開始對內部電池充電,充電中交流輸入功率最高為11W,下圖為充電時的紅外線熱影像圖,從發熱源可以看出交流供電電路靠近本體上方部分




結論:

ZMI APB01智慧雙模可充式鋰行動電源結合交流充電器及鋰電池行動電源,插上插座時可供應USB輸出及對電池充電,在交流供電模式下使用單埠輸出時,可支援QC2.0/QC3.0/三星AFC/華為FCP等快充協議,也支援Apple 2.4A/三星2A5V協議,當插上兩個裝置或行動電源模式下,會自動切換成5V輸出模式。APB01偵測到裝置插上就會開始供電,沒有負載或負載電流過低時約30秒後會自動關機,雙按按鍵可啟動連續輸出模式,取消自動關機,可正常對藍芽耳機/手環等小電流裝置進行充電,可折疊式插頭設計方便攜帶,不過受限於體積限制,鋰電池容量僅有6500mAh,且行動電源模式下僅提供5V輸出,對於用量高的使用者,較無法提供足夠的續航力及充電速度



報告完畢,謝謝收看
