這次搞的是另一位朋友的國際DMC-FX07，因為去擠壓到已經收起的鏡頭組前端，導致鏡頭組無法伸出，原廠維修費估價過高不合算，所以再度淪為在下的實驗品。

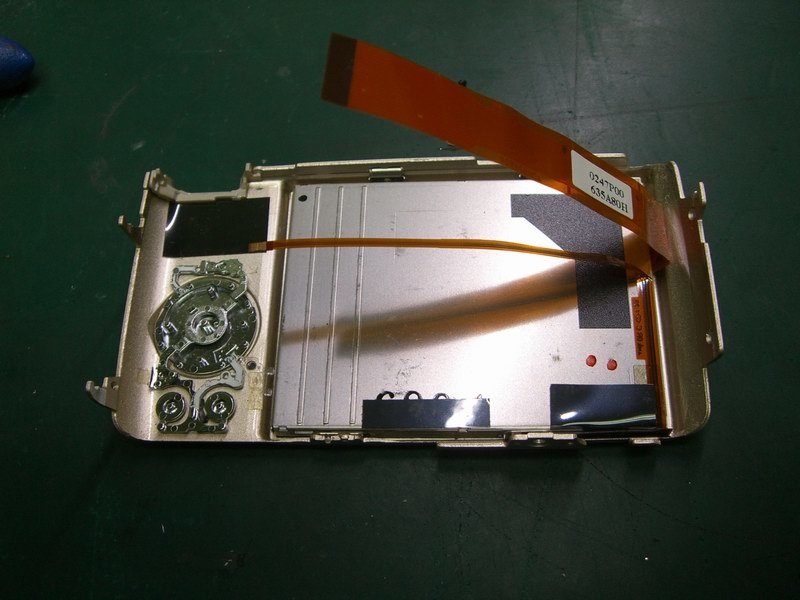

拆開機身周圍的螺絲，取下金屬飾條，就可以取下背蓋，可以看到液晶面板固定於背蓋外殼內部。
第一層主機板正面，也作為操作按鍵的電路板。
第一層主機板背面，大大小小晶片不少，不過只有一顆最大的有打上國際，其他晶片為不同品牌。
第二層主機板，兩片主機板以連接座相互連接。
固定在上方外殼的閃光燈、功能轉盤、快門、變焦控制整合電路板。
左方為電池連接接點以及與主機板相連的連接座。
閃光燈用高壓電容器，是Rubycon的產品。
鏡頭組正面，因為受到外力撞擊過，所以表面慘不忍睹，送去原廠也判定為人為損壞。
鏡頭組背面，金屬片蓋住的是數位相機靈魂之窗-CCD感光元件。
後對焦鏡組以及變焦用驅動馬達及齒輪箱。
變焦鏡組，最後方為其光學防手振-MEGA O.I.S.的機構。
快門以及光圈組。
移開光圈快門組後，可以看到MEGA O.I.S.的真面目，一個可上下左右移動的鏡片組，由兩組音圈馬達控制其鏡片移動方向及速度，達到光學防手振的功能。
因為鏡頭在收合後被外力擠壓，導致定位卡榫脫開，鏡頭組馬達無法將其驅動，所以將鏡頭組拆開後重新修正定位卡榫，就可以恢復正常。
這個案例要跟大家說明的是，數位相機的伸縮鏡頭組是相當脆弱的，即使鏡頭組在收起的狀態下，也不要使其受到外力擠壓，以免讓卡榫脫離原本定位。
拆開機身周圍的螺絲，取下金屬飾條，就可以取下背蓋，可以看到液晶面板固定於背蓋外殼內部。
第一層主機板正面，也作為操作按鍵的電路板。
第一層主機板背面，大大小小晶片不少，不過只有一顆最大的有打上國際，其他晶片為不同品牌。
第二層主機板，兩片主機板以連接座相互連接。
固定在上方外殼的閃光燈、功能轉盤、快門、變焦控制整合電路板。
左方為電池連接接點以及與主機板相連的連接座。
閃光燈用高壓電容器，是Rubycon的產品。
鏡頭組正面，因為受到外力撞擊過，所以表面慘不忍睹，送去原廠也判定為人為損壞。
鏡頭組背面，金屬片蓋住的是數位相機靈魂之窗-CCD感光元件。
後對焦鏡組以及變焦用驅動馬達及齒輪箱。
變焦鏡組，最後方為其光學防手振-MEGA O.I.S.的機構。
快門以及光圈組。
移開光圈快門組後，可以看到MEGA O.I.S.的真面目，一個可上下左右移動的鏡片組，由兩組音圈馬達控制其鏡片移動方向及速度，達到光學防手振的功能。
因為鏡頭在收合後被外力擠壓，導致定位卡榫脫開，鏡頭組馬達無法將其驅動，所以將鏡頭組拆開後重新修正定位卡榫，就可以恢復正常。
這個案例要跟大家說明的是，數位相機的伸縮鏡頭組是相當脆弱的，即使鏡頭組在收起的狀態下，也不要使其受到外力擠壓，以免讓卡榫脫離原本定位。
