HH-LC769A是Panasonic於2014年秋推出的一款新型12疊(6坪)用LED吸頂燈,其主要的改變是提高發光效率(達110流明/瓦),更改LED排列及前方光擴散透鏡設計,並改變LED配置數量,使其在日光色(白色)模式下有更高的亮度(提高至75%,傳統為50%),以下是此款燈具的性能規格:

本體尺寸:直徑600mm,厚度116mm
本體重量:2.4kg
光源種類:LED(日光色6500K/Ra83、燈泡色3000K/Ra83)
光源效率:110流明/瓦(5499流明、50瓦)
遙控器:附帶
調光功能:有
調色功能:有
小夜燈調光:有

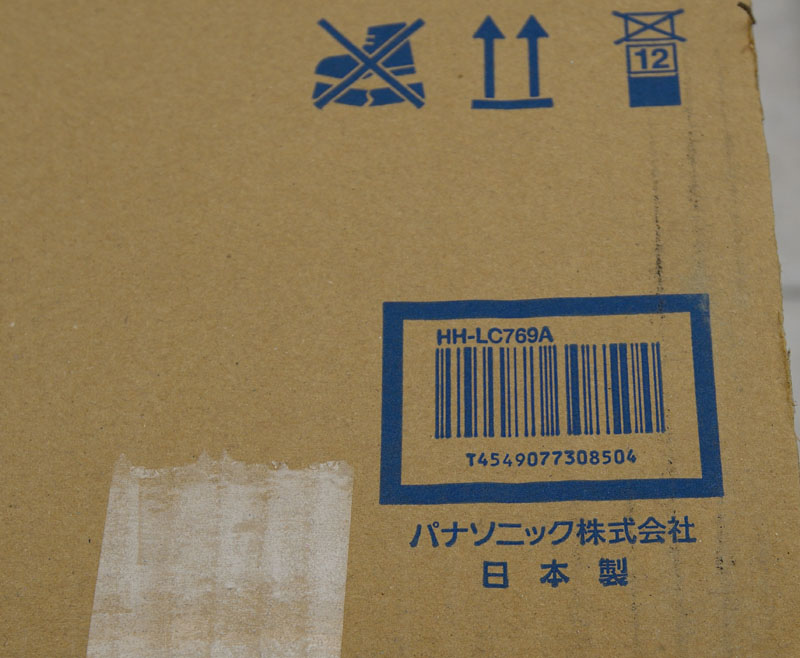

外箱側面有產品型號及外觀繪圖,圖示說明附帶遙控器

製造地為日本

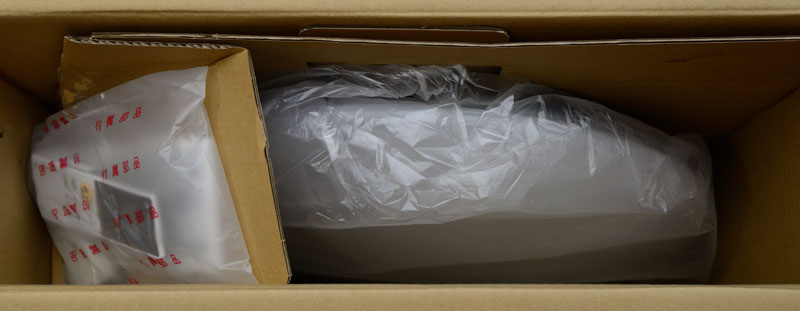

打開外箱,燈具與配件獨立包裝

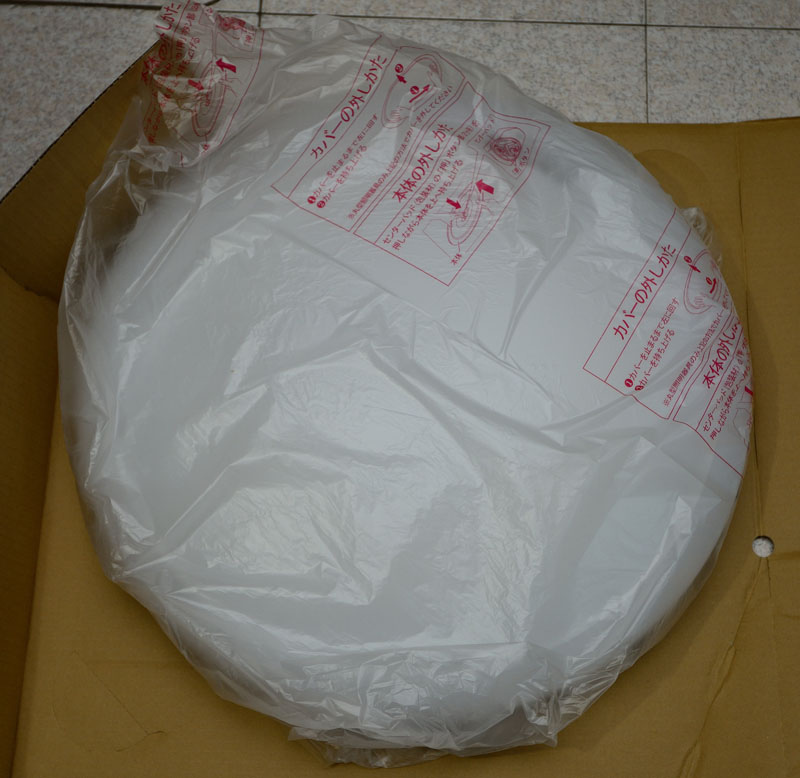

固定燈具的瓦楞紙底板可以整個抽出,燈具裝在大片透明塑膠袋中

取下塑膠袋,就可直接看到雪白色抗靜電/抗污燈罩

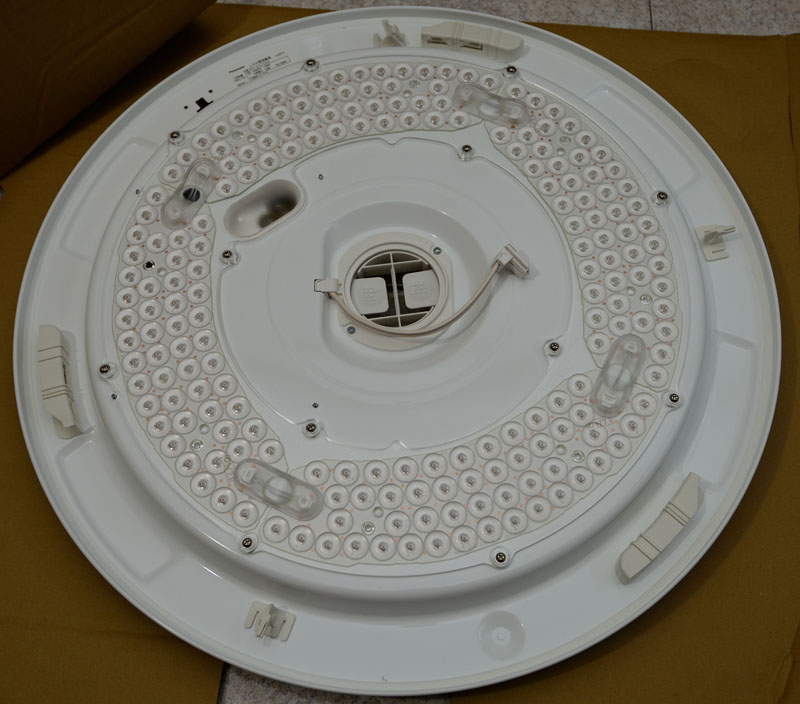

取下燈罩,可直接看到燈具內部結構

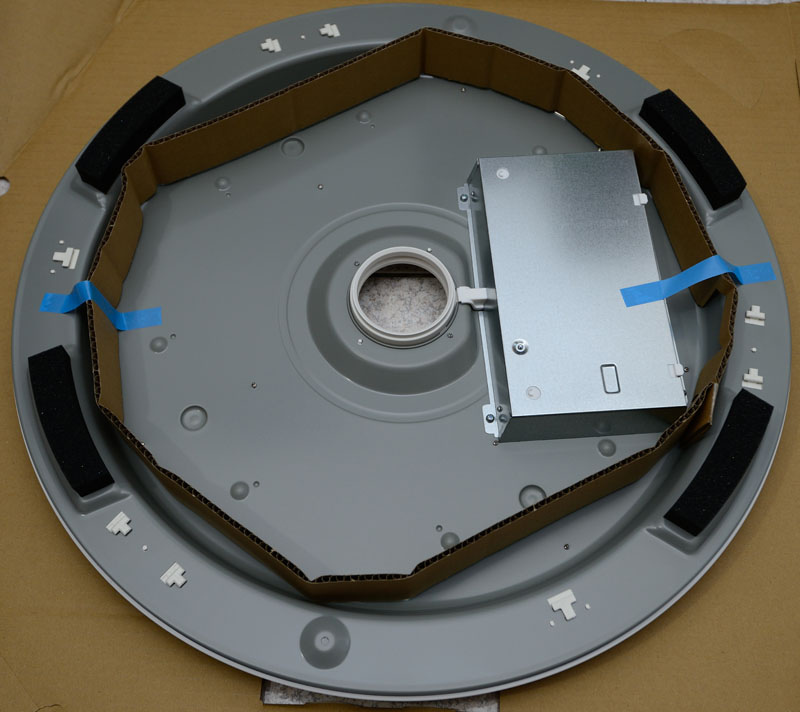

燈具本體背面,邊緣處四塊弧形海綿可以輔助燈具固定,使其不會旋轉或震動,銀色方形罩子蓋住控制電路版

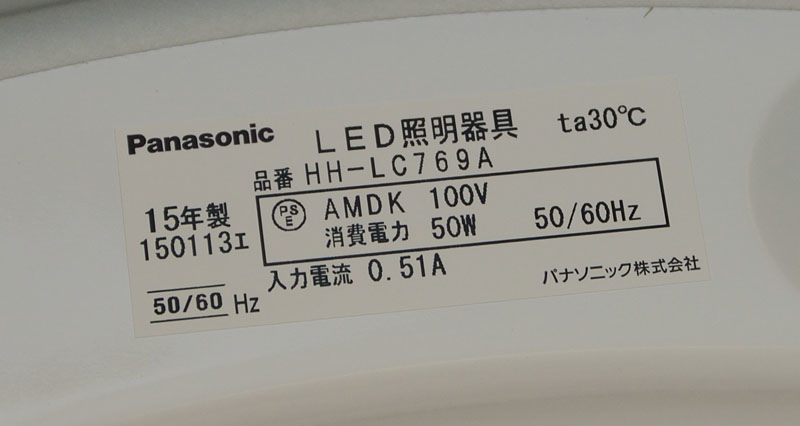

燈具上的標籤註明製造商、型號、電壓/頻率、消耗功率、輸入電流、製造日期等資訊

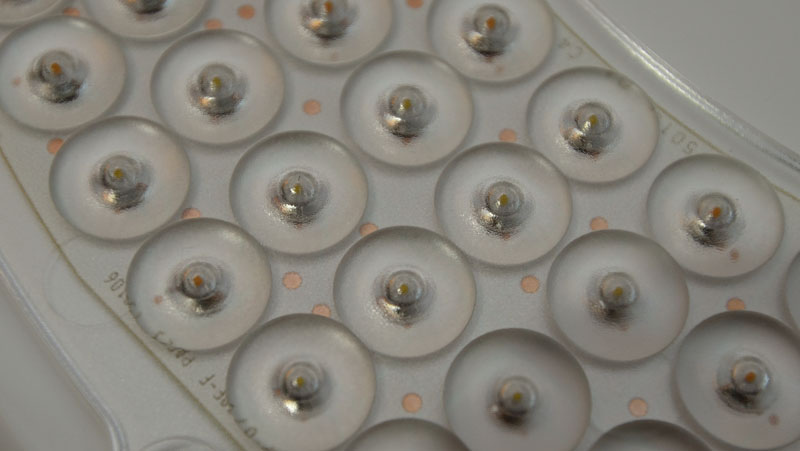

新型燈具的特色是每顆LED前方有自己的擴散用透鏡,加強光源的均勻化及擴散能力,同樣使用兩種顏色(冷白與暖白)LED交錯配置

隨附配件一覽,有說明書、綠色套子中的保證書、遙控器、遙控器牆壁固定座及三號電池兩顆、引掛固定器

隨附引掛固定器,用來固定在引掛上,再把燈具從中央套上,並將燈具卡住,實現免工具安裝
上方中央兩個釋放手柄用來解除燈具固定鎖,側面一個用來解除固定器鎖扣,使其可從引掛上旋下

遙控器也進行了改款,可以控制顏色、亮暗調節、普段點燈(記憶使用者自訂亮度及顏色)、冷白/暖白點燈、全燈(全亮度)、消燈(關閉)、常夜燈(小夜燈,亮度可調)、手元燈(手電筒),其中常夜燈與手元燈兩顆為螢光材質,黑暗中會發出微微綠色亮光

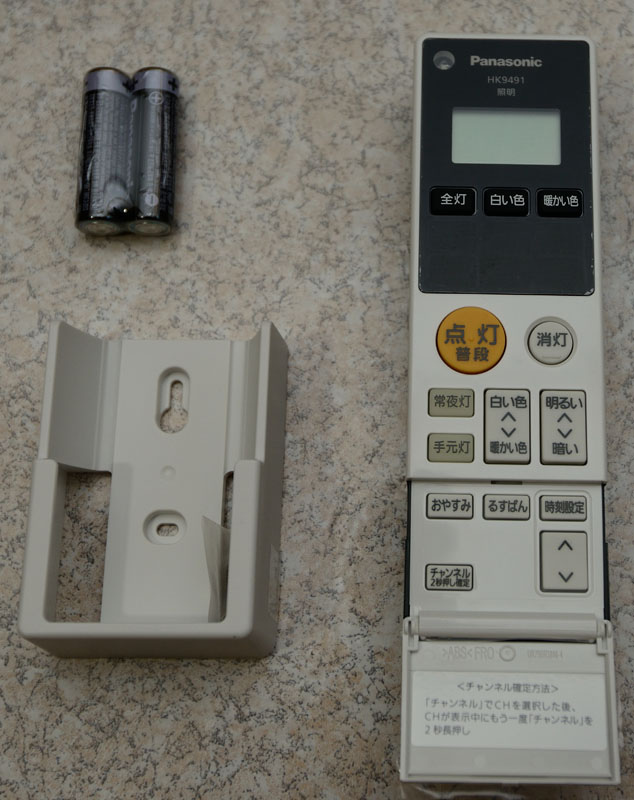

遙控器底部蓋子掀開,可以用來設定時間、外出模式、30/60分自動熄燈及切換頻道

遙控器背面兩顆三號電池採直式排列

遙控器頂部有兩個孔,一個是紅外線發射孔(遙控器正面頂部左邊也有一個紅外線發射孔),另一個是手電筒用照明橙色LED

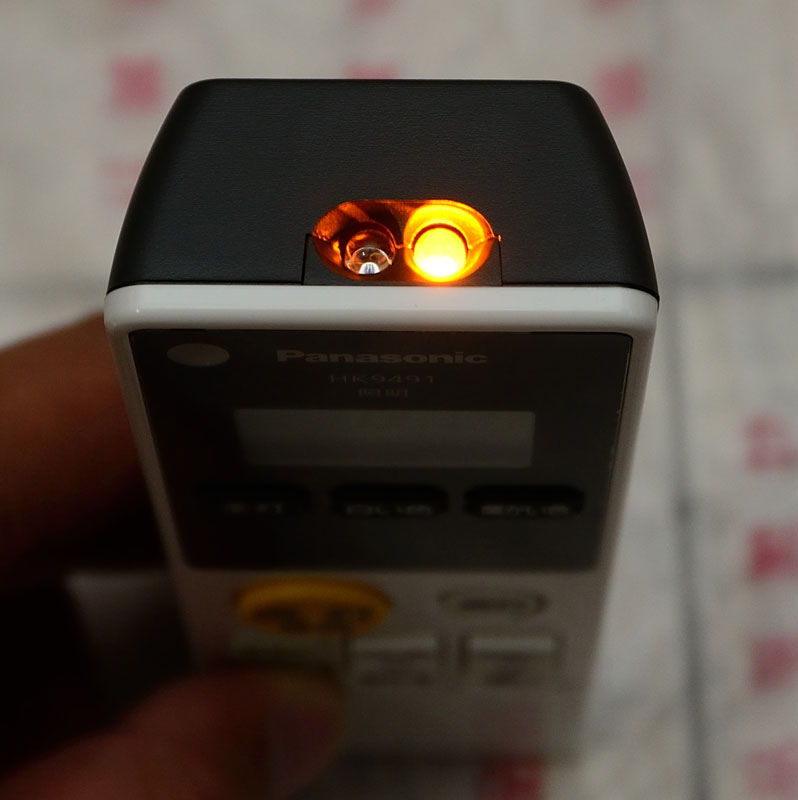

按下手元燈(手電筒)按鈕,遙控器會發出橙色光芒,適合黑暗中照明

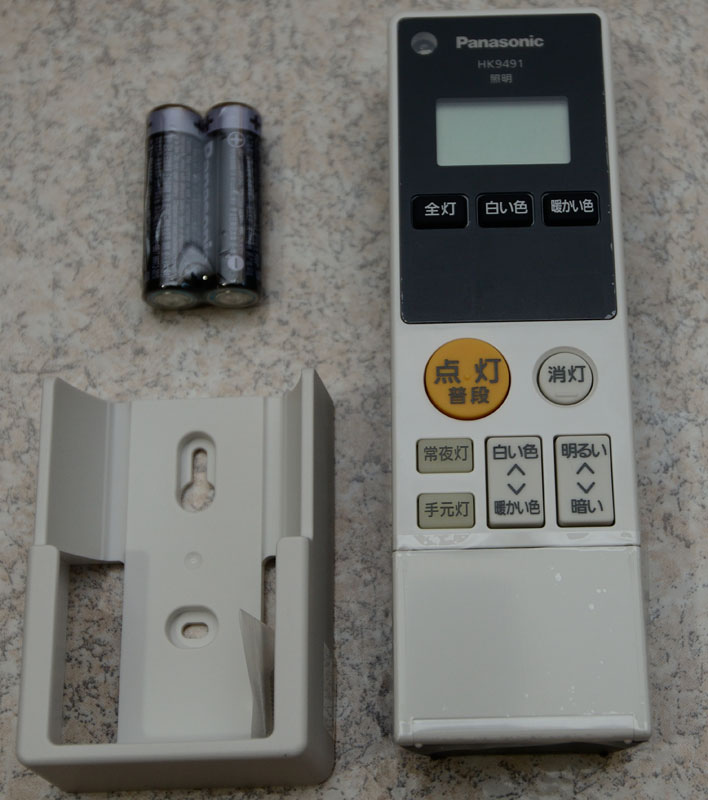

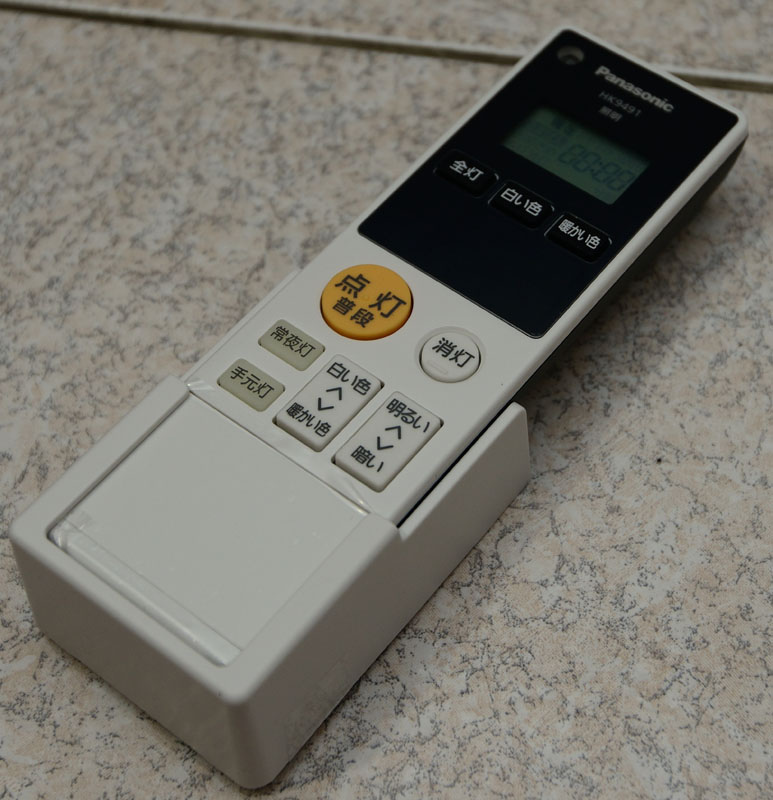

遙控器與隨附的牆壁固定座

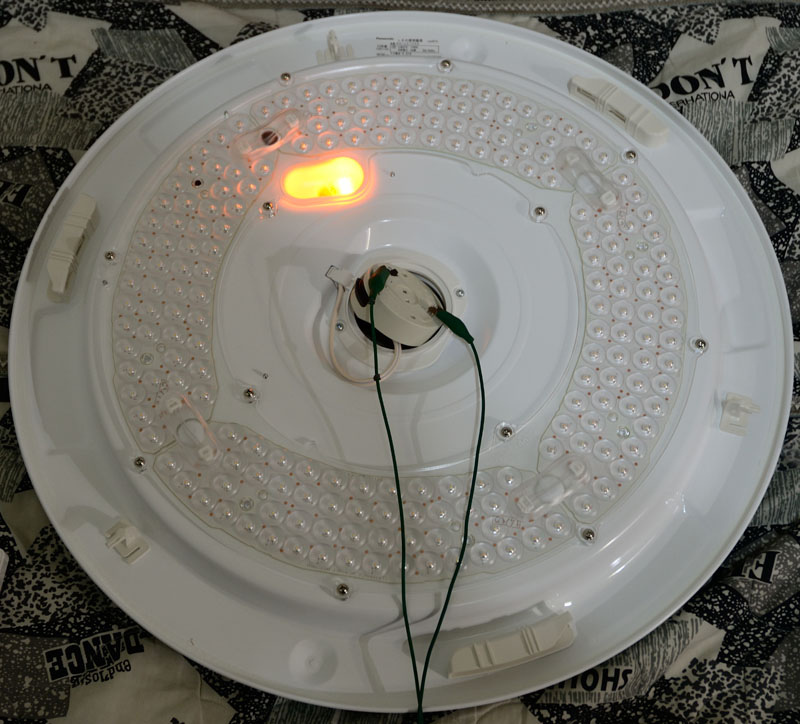

小夜燈點亮示意圖,小夜燈亮度可調

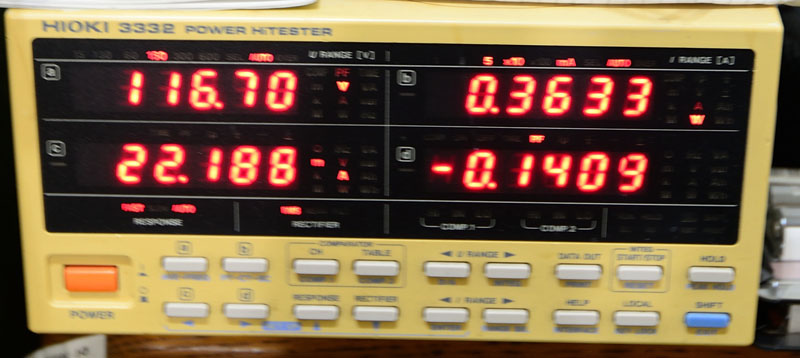

小夜燈最暗模式消耗0.36W

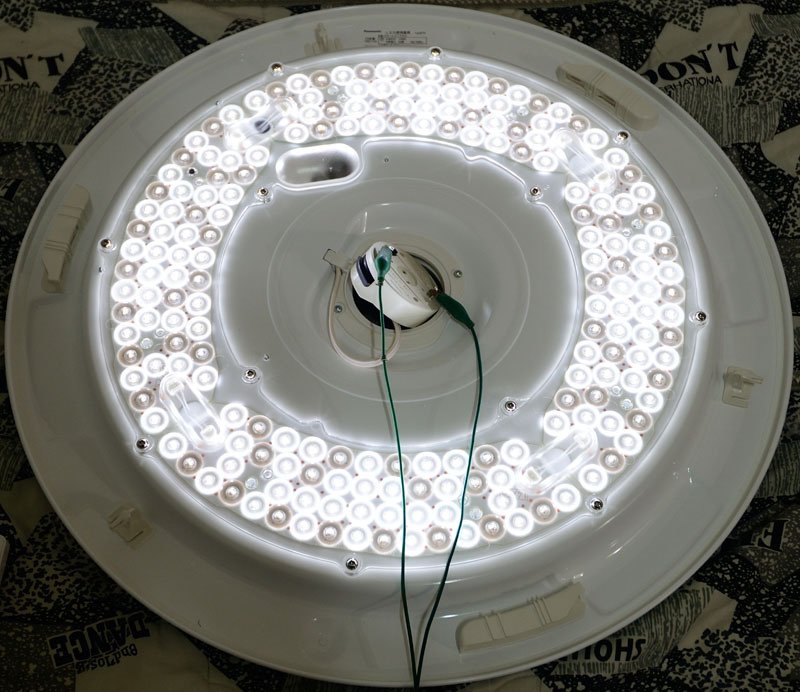

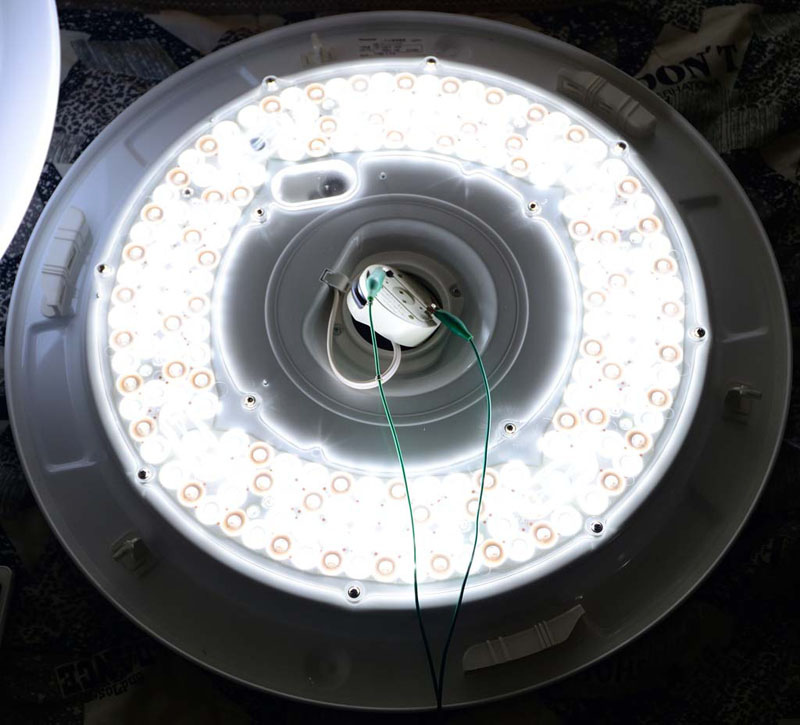

按下遙控器"全燈",此時兩種顏色LED同時點亮輸出最大5499流明

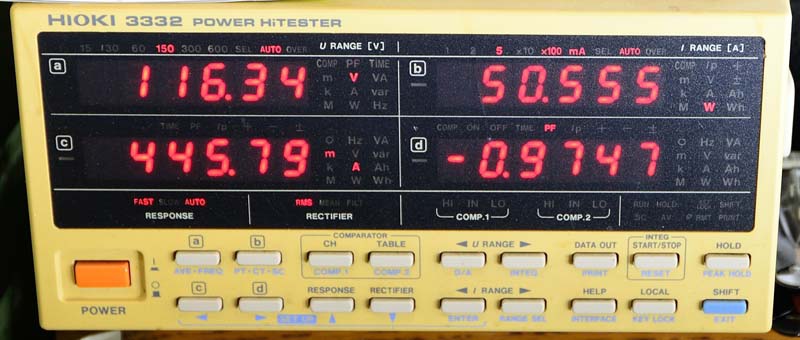

全燈模式下消耗功率為50.5W,功率因數為0.97

全燈模式下亮度調到最暗示意圖

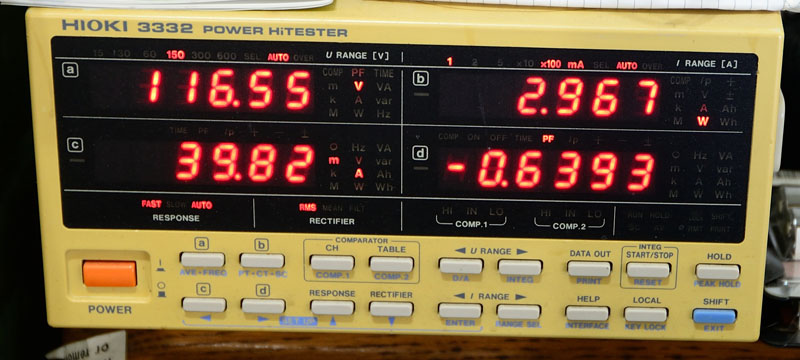

全燈模式調到最暗時耗電量為2.9W

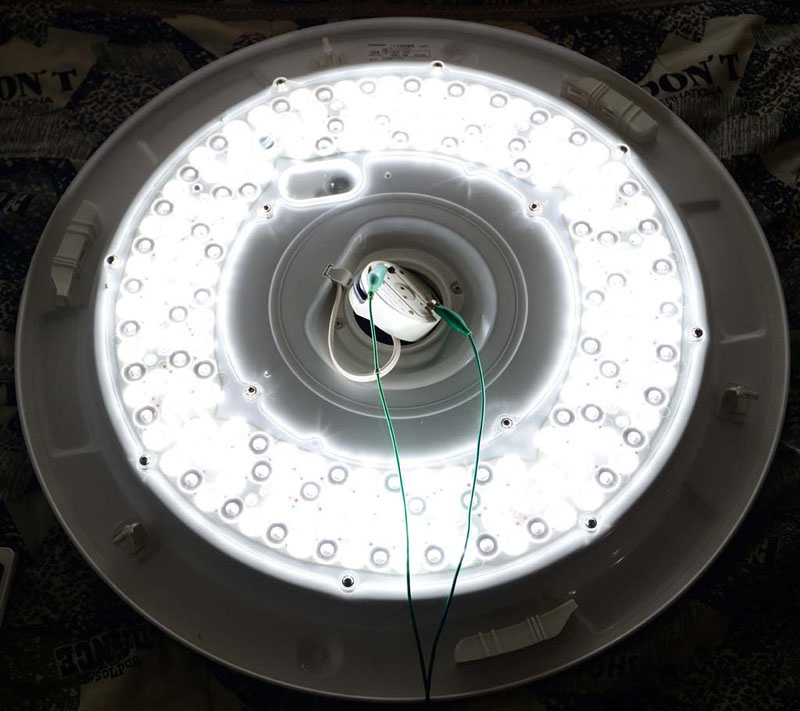

按下白色(日光色)點燈,此時只有冷白色LED點亮,這時亮度大約是全燈的75%

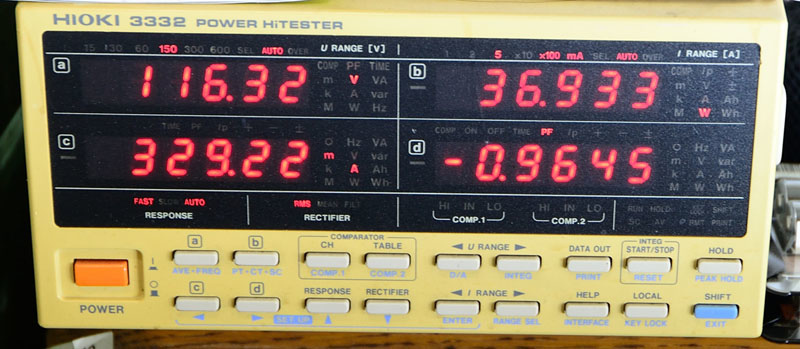

白色點燈下耗電量為36.9W,功率因數為0.96

按下暖色(燈泡色)點燈,此時只有暖白色LED點亮,可以看到暖白色LED數目比冷白色LED要少一些,這時亮度大約是全燈的50%

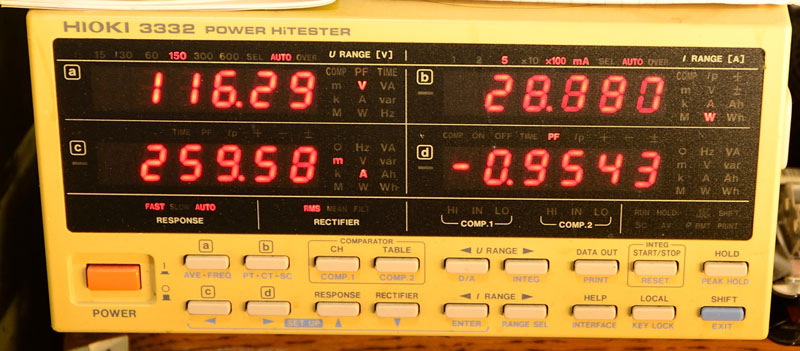

暖色點燈下耗電量為28.8W,功率因數為0.95

燈罩裝上後以全燈模式點亮的外觀

安裝前要先在天花板上八角盒裝上引掛,這裡選用的是Panasonic WG6005W高荷重引掛,此類引掛較適合用於主燈具安裝,然後把燈具內附的引掛固定器裝上,安裝完後就可以準備裝上燈具了

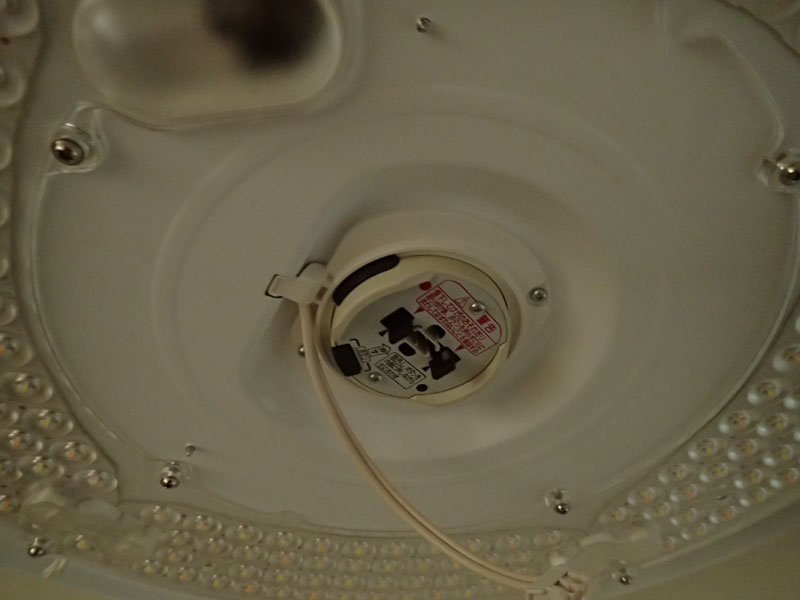

把燈具中央固定孔對準引掛固定器,平均用力往上推,說明書內說明,搭配WG6005W這類22mm厚的引掛時,要把燈具往上推到兩個黑色卡榫均外露至固定孔,這時會聽到兩段卡榫聲,表示已經到達定位,這時可以看到一邊的卡榫露出來

確保另一側黑色卡榫也完全外露,同時確認燈具本體不會搖晃及旋轉,表示燈具已經固定完成

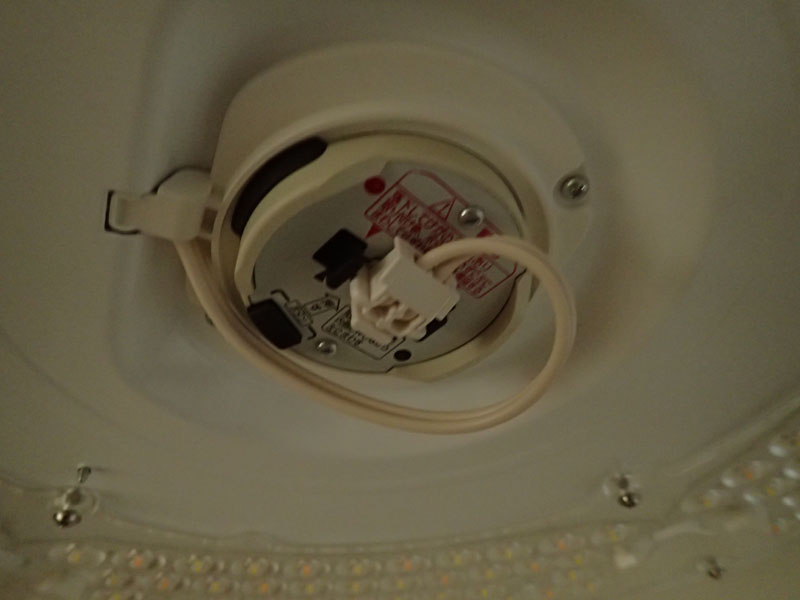

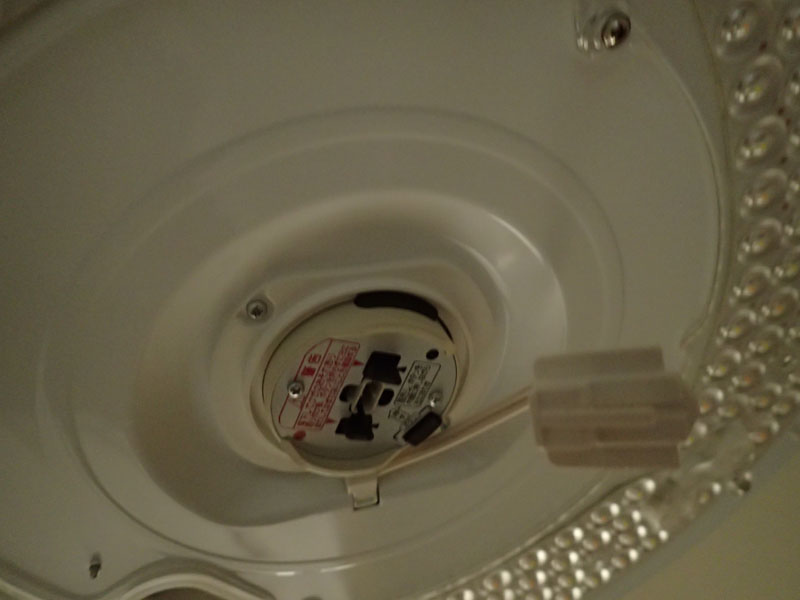

將燈具電源線插入引掛固定器中央的電源插孔中,推到底後會有卡榫固定住

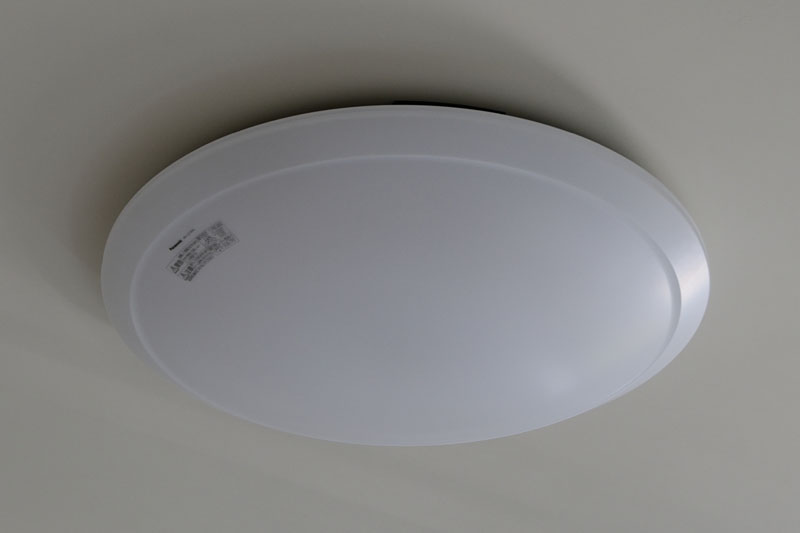

將燈罩裝上後的樣子

房間午後未點燈的樣子(ISO400 F6.3 1/30秒)

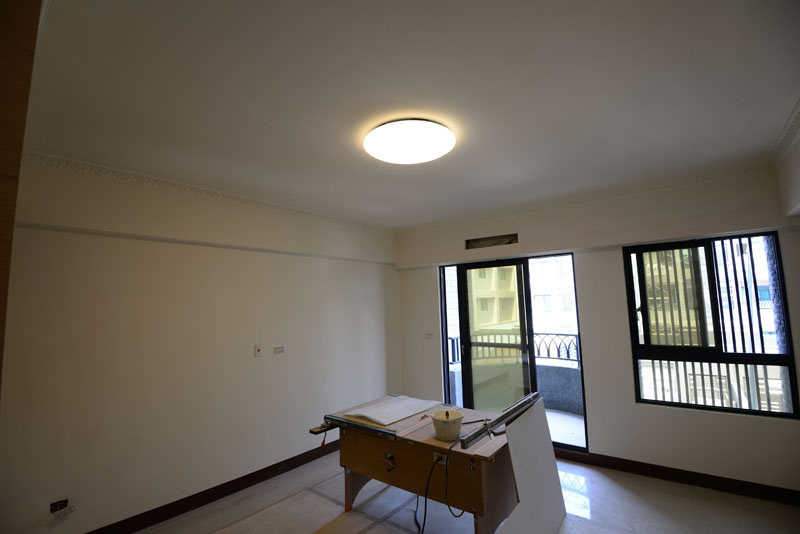

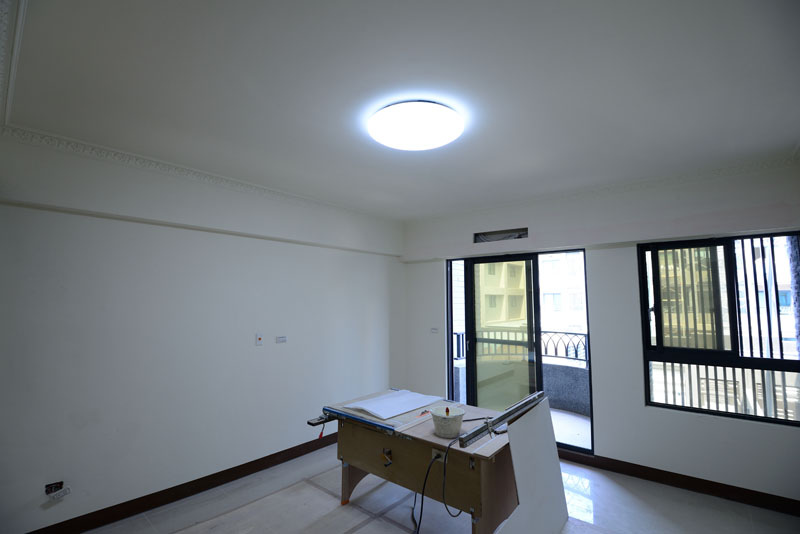

全燈點亮的樣子(ISO400 F6.3 1/40秒)

燈泡色點亮的樣子(ISO400 F6.3 1/40秒)

日光色點亮的樣子(ISO400 F6.3 1/40秒)
