傳統示波器上許多的按鍵與旋鈕，給人的感覺就是操作複雜，難以親近，對於沒有經驗或是不常操作的使用者，總是要調整一陣子才能看到想看的波形，加上示波器大多只有測量波形的能力，假若同時想要測量電壓、電流及電阻等其他參數，還要額外準備三用電表，假若還要同步紀錄數據，測量者的負擔與麻煩瞬間加重不少，對於常常需要出差之維修人員，光是測量儀器就佔走不少的行李空間

GW固緯電子將數位示波器推進一個全新的世代，把示波器結合了手機及平板常用的單指觸控及兩指縮放操作，同時結合多功能數位電表，精巧的外型中具備了強大的功能，多機一體設計足以輕鬆解決工程師所需要面對繁複的量測問題，也具備了USB磁碟儲存功能，隨時記錄量測數據資訊，內建可充電電池，方便外出使用，這就是為何GDS-200/300系列全觸控式掌上型示波器可以稱為儀器界中霹靂嬌娃的原因

GDS-300系列主要性能特色：
1.200/100/70MHz三種頻寬選擇，2通道類比輸入
2.單一通道1GSa/s最大取樣率
3.每通道最大5M記憶體深度(GDS-300)
4.7吋 800 x 480全觸控電容式液晶顯示螢幕，可直橫向使用
5.內建50,000位數之數位多功能電錶(GDS-300)，並可繪製長時間趨勢圖型
6.連續30,000筆波形紀錄功能, 可隨時還原重現量測狀況
7.溫度量測與記錄功能
8.內建工程計算機、電阻色碼以及衰減器計算應用軟體
9.可選配差動探棒以達成隔離效果
10.USB儲存功能，可隨時儲存波形影像以及點陣資料
11.內建多樣化應用軟體，進階數位多功能電錶、GO/NOGO模板、工程計算機、衰減值計算分析、電阻值計算分析

以下是GDS-320(頻寬200MHz機種)的簡介

外箱上有提把設計，正面印上SEXY AND BEYOND，並有一女性剪影，表示GDS-200/300是固緯的霹靂嬌娃

外箱背面上，如Agent ID、Height、Weight、Traits、Battle Performance等等產品介紹也走特務風格

外箱側面一邊印上英制尺標

另一面則是公制尺標

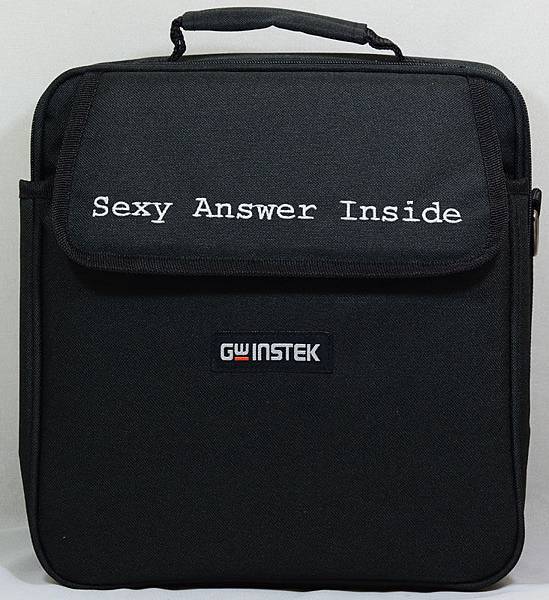

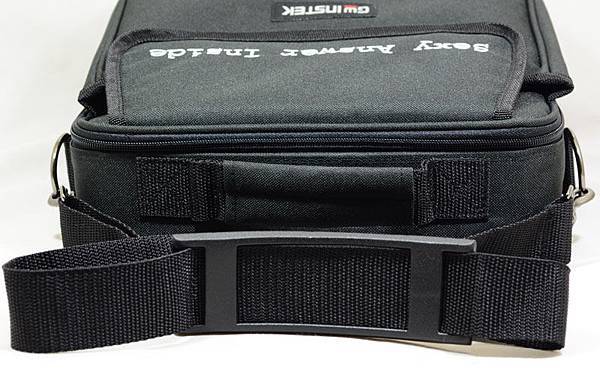

本體及配件黑色帆布攜行袋，上面也有"Sexy Answer Inside"字樣以及固緯商標

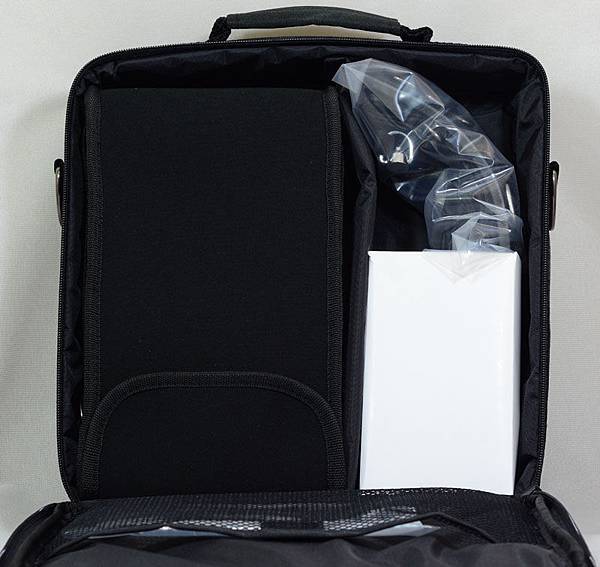

打開攜行袋拉鍊，示波器本體裝在黑色軟布套中

攜行袋兩旁掛勾可扣上肩背帶

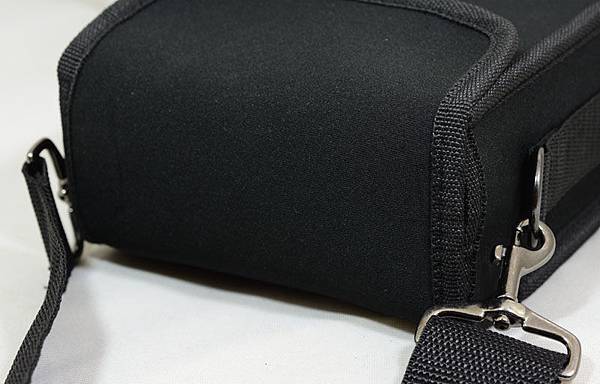

黑色軟布套兩旁也有肩背帶掛勾，也可以扣上肩背帶

黑色軟布套後方有可以放置探棒等配件的空間

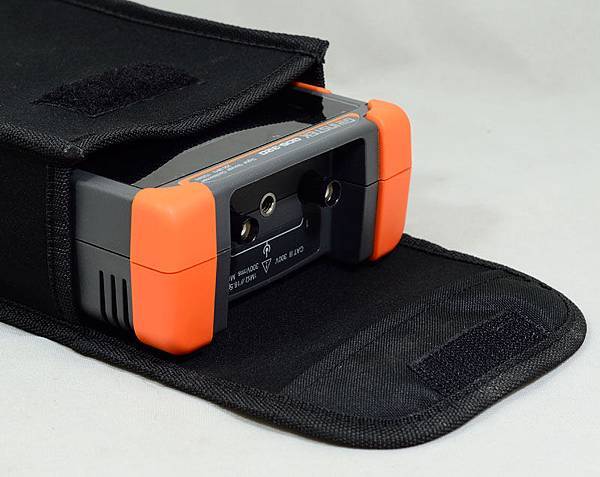

打開黑色軟布套，就可以抽出示波器本體

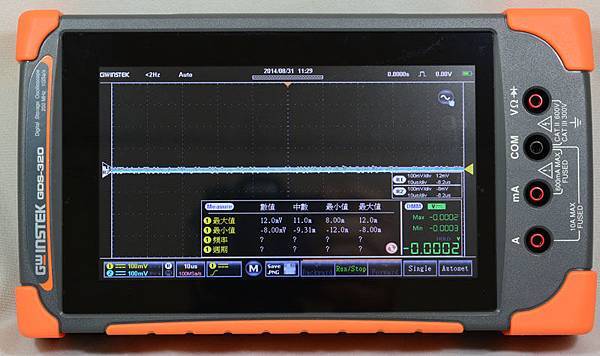

示波器本體外觀，GDS-300系列為黑色機身搭配橘色防撞軟墊(GDS-200為白色機身)，整機正面只有電容觸控7吋螢幕與三用電表用插孔

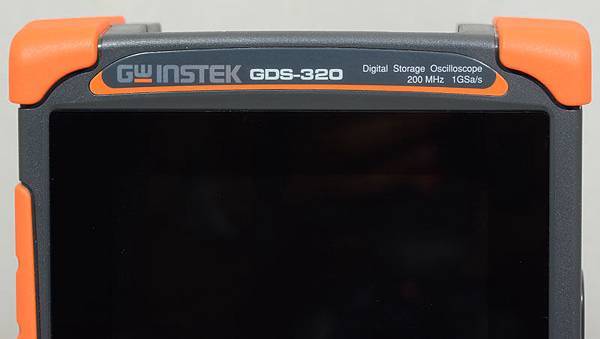

正上方有固緯商標與型號GDS-320，旁邊用小字印上頻寬200MHz與取樣率1GSa/s字樣

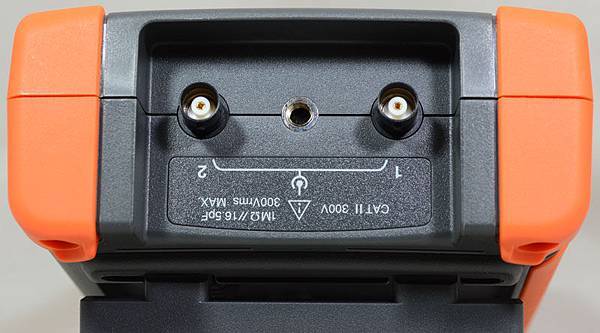

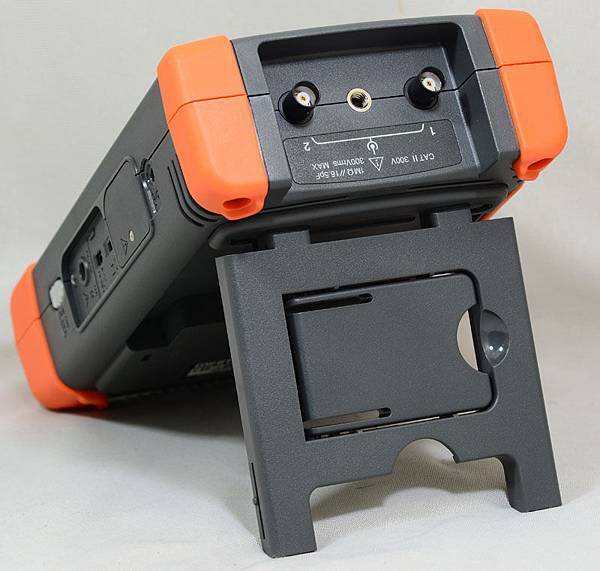

兩組類比輸入BNC接頭設置在其中一短邊側凹下區域，中央有一個螺絲固定孔

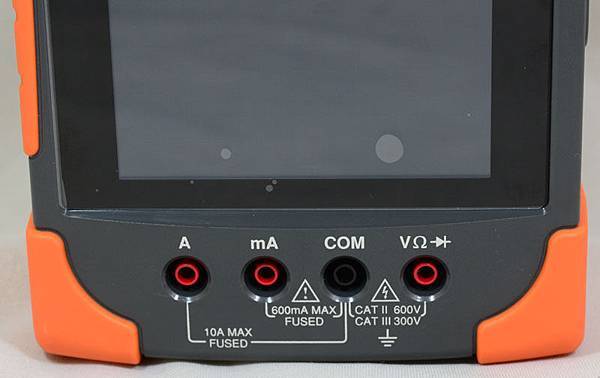

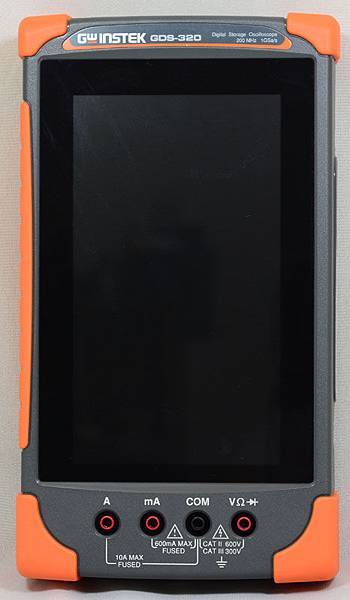

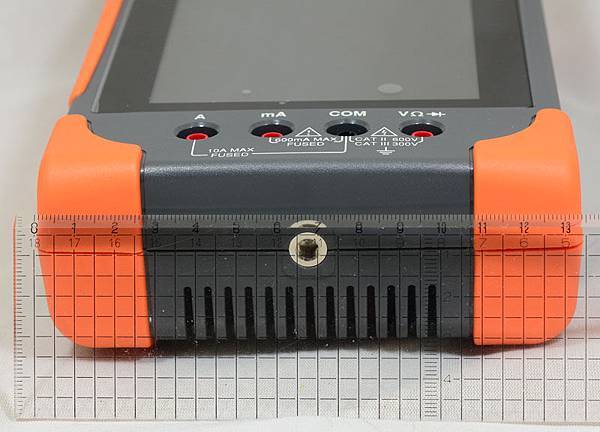

螢幕正面有貼上保護膜，下方有四個三用電表探棒用插孔，並標示各孔輸入種類及最大承受電壓/電流規格

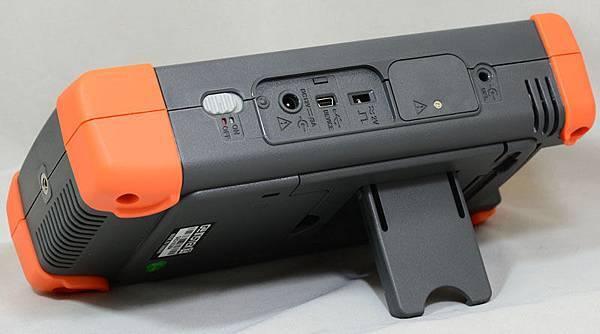

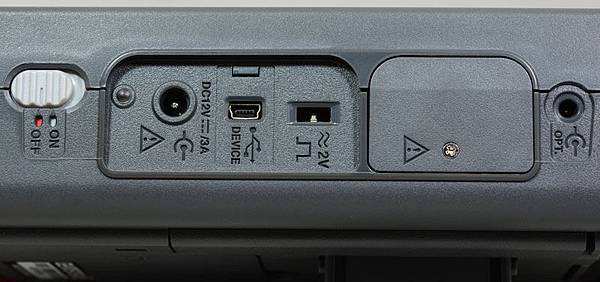

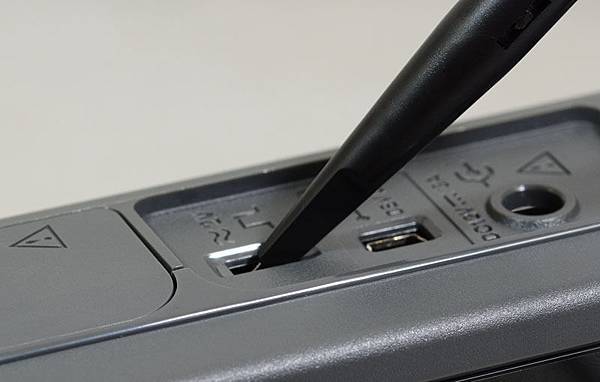

較長的側面處從左至右分別是電源總開關、外部電源/充電輸入DC插孔、MINI USB連接埠、校正信號輸出、原廠維護連接埠護蓋、附屬裝置用電源輸出孔

機體長度為23.5公分

機體寬度為13.5公分

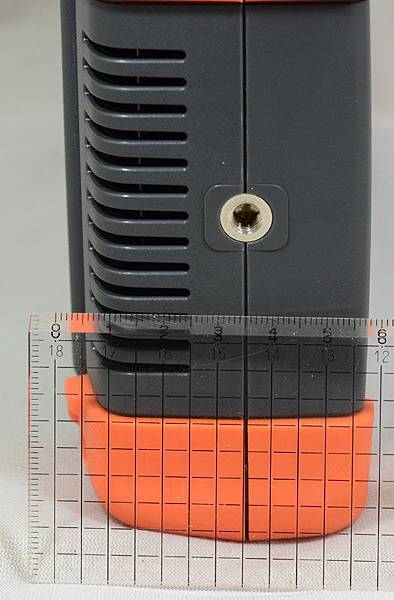

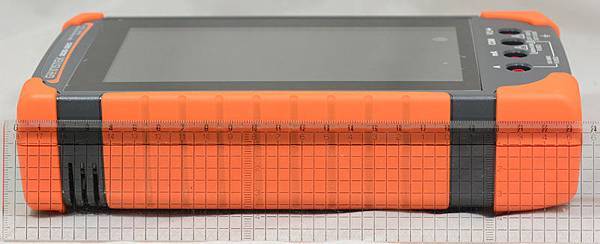

機體厚度約為6公分

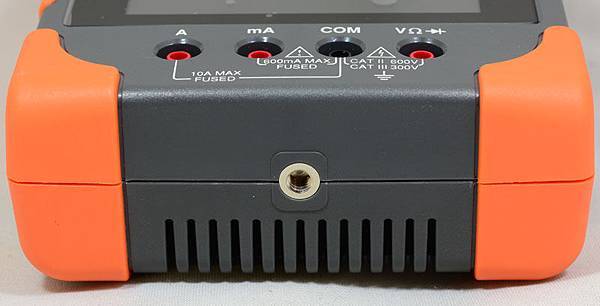

另一短邊側也有一螺絲固定孔

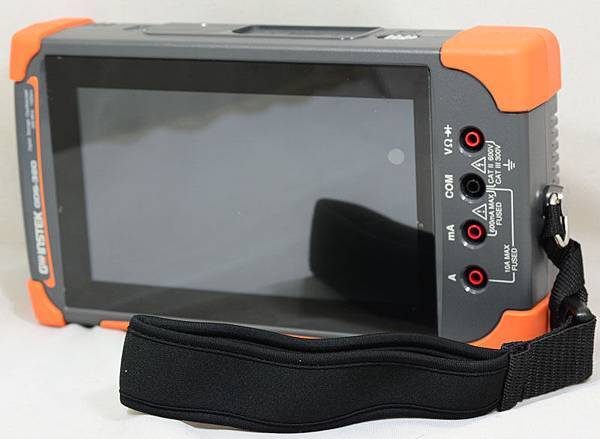

隨附一組手腕帶，可鎖在機身兩側螺絲固定孔，套在手腕上可以避免手持機身時不慎滑落

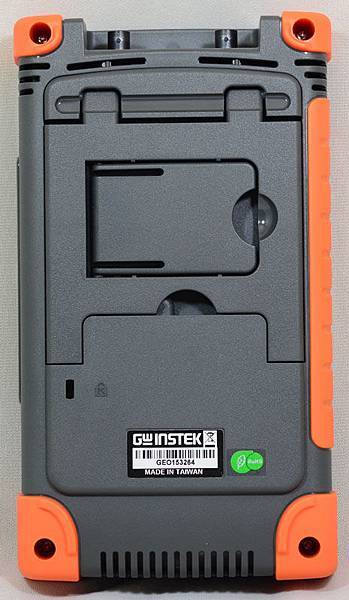

機身背後有防盜鎖孔(K字樣處)以及直向/橫向兩用腳架，靠近下方格柵狀散熱孔運作時會排出機身內熱風，避免內部元件過熱

機身直向時搭配腳架使用示意圖

機身橫向時搭配腳架使用示意圖

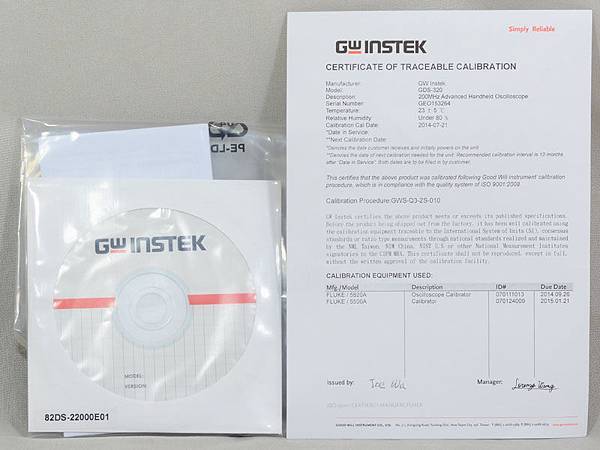

隨附說明書/軟體光碟片以及原廠校正證明書，原廠是使用FLUKE 5820A/5500A作為示波器及三用錶的校正參考源

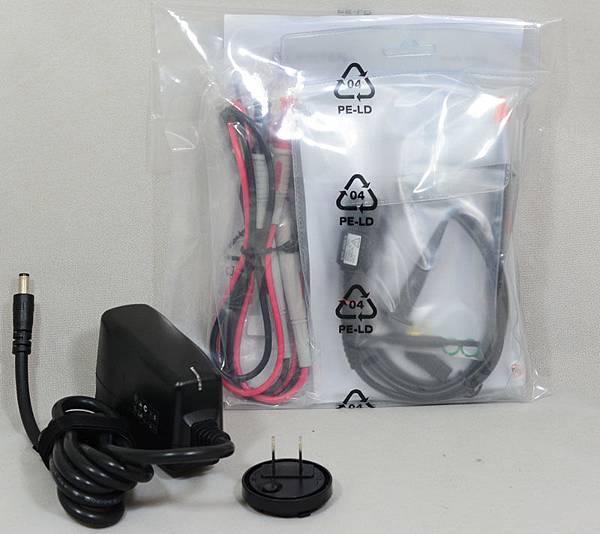

其他配件還有兩組200MHz探棒、三用電表紅黑探棒、外接12V Adapter及分離式插頭

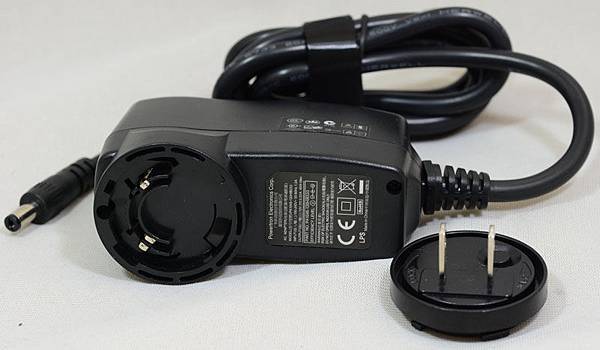

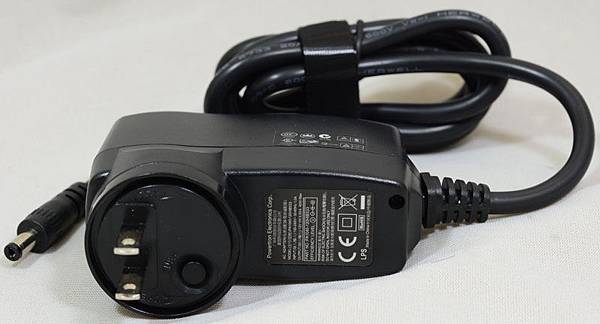

隨附12V 3.33A Adapter，作為示波器供電/充電使用，其插頭為可更換式

將其插頭裝上Adapter本體，就可以使用，底部釋放鈕按下後可以將其拆下

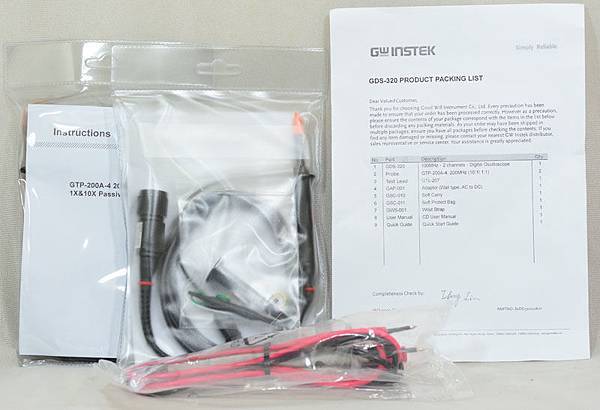

兩組200MHz探棒及三用電表紅黑探棒，右邊為配件數量清點卡，可供使用者核對包裝內配件是否齊全

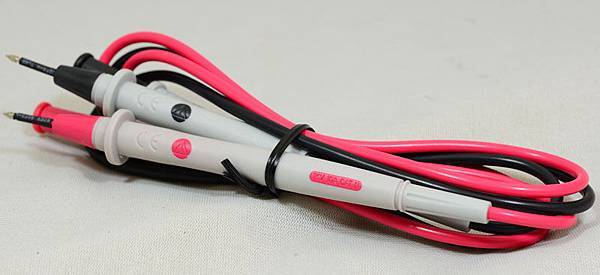

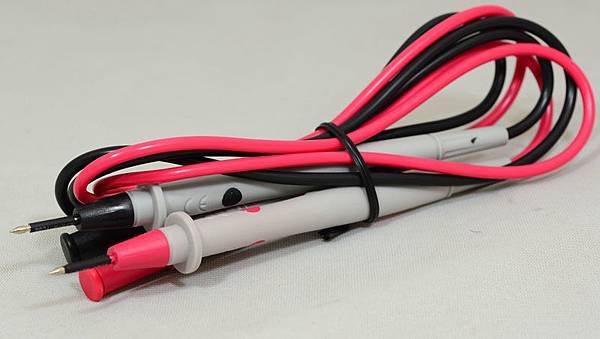

三用電表用紅黑探棒，符合CAT II規格，最大電流10A

前方探頭有套上絕緣套管，只露出尖端部分

隨附兩組200MHz探棒

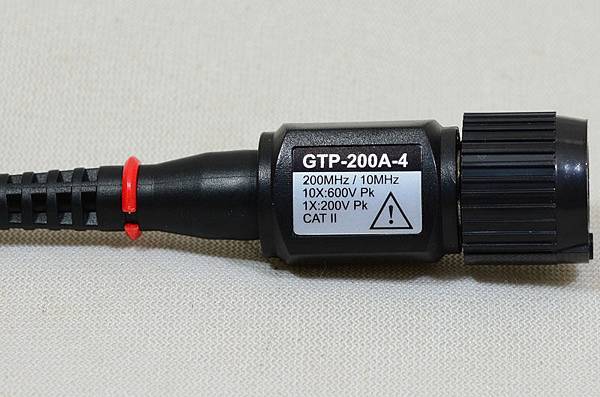

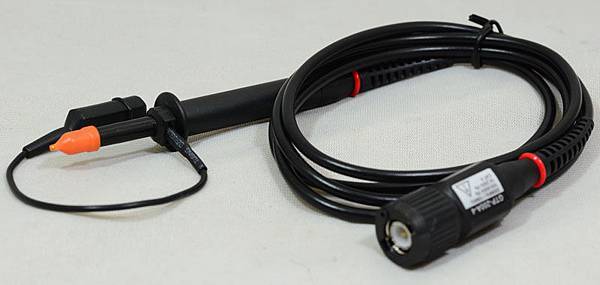

探棒型號為GTP-200A-4，頻寬200MHz，符合CAT II，附帶1X/10X衰減機能

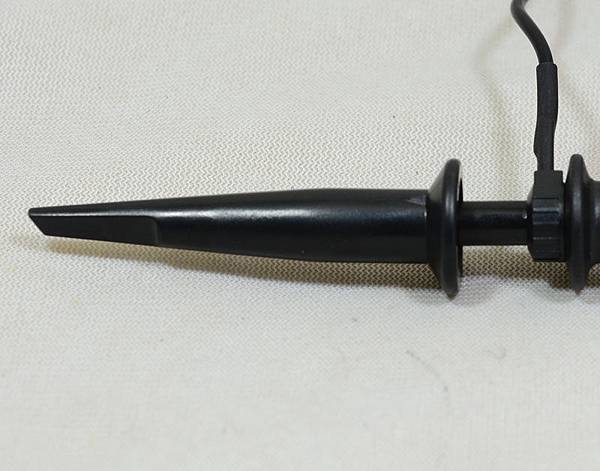

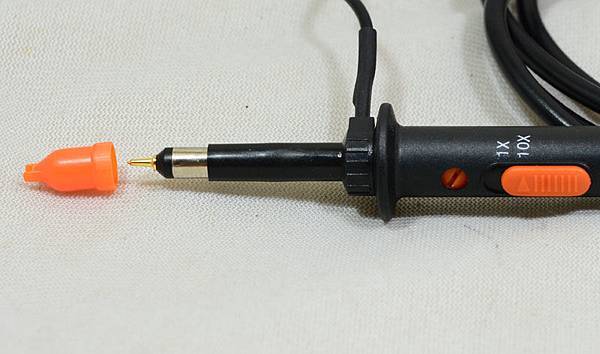

前方尖端有橘色保護蓋，只讓探棒尖端露出接觸被測物，探棒握柄處有補償調整旋鈕與衰減切換開關

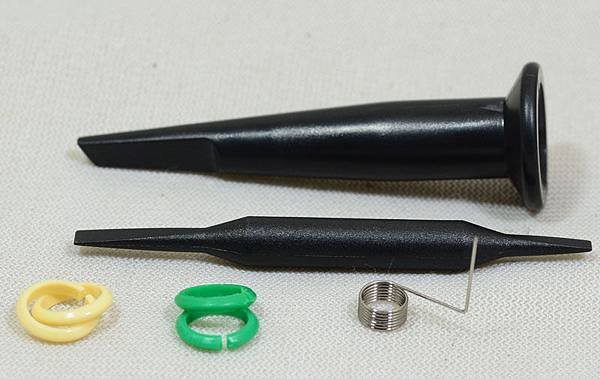

附帶額外色環、接地針、補償調整棒及彈簧勾針

彈簧勾針套上探棒尖端，可以掛在被測線路或接腳上而不會鬆脫

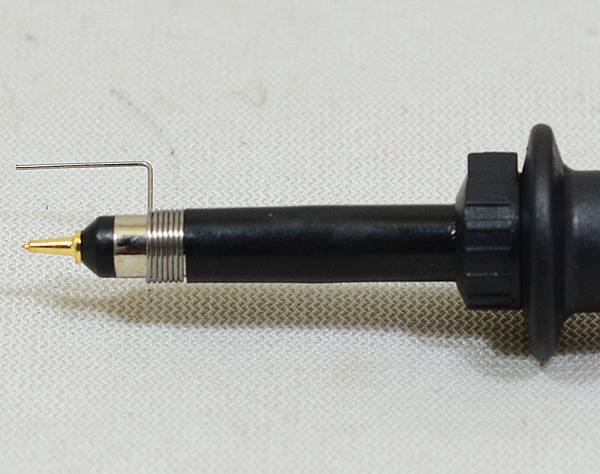

接地針套上探棒前端接地環後，可以直接跨接在被測物上，減少過長接地線造成的干擾問題

打開電源開關，示波器七吋800*480螢幕就會顯示開機畫面

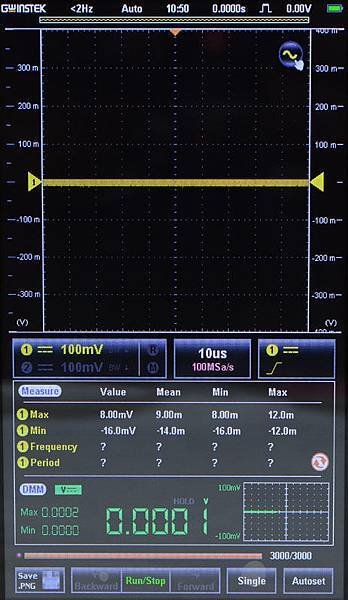

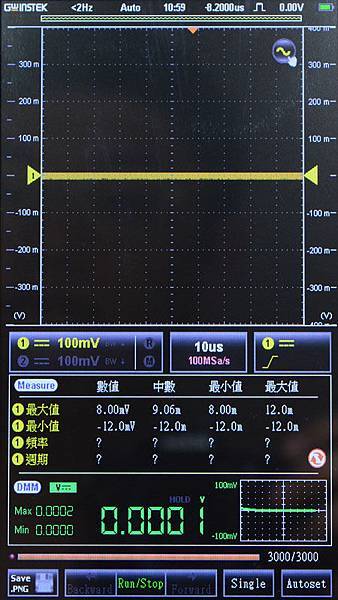

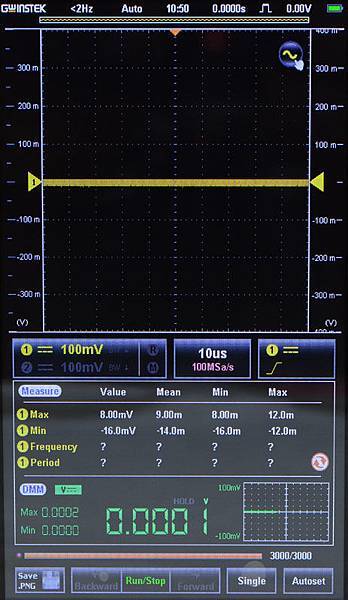

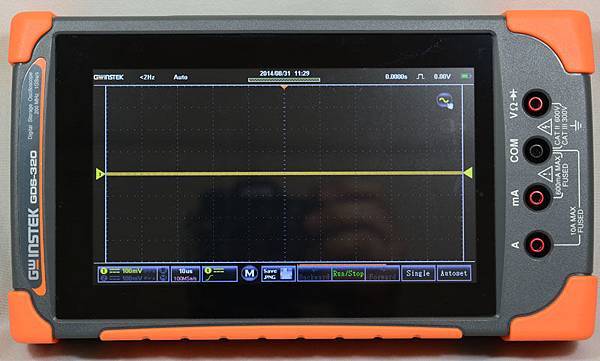

之後就會跳入操作畫面，上半部為波形顯示區，中間至下面依序是通道垂直/水平/觸發設定區；Measure量測波形標稱/最大/最小值顯示區；DMM數位電表讀數顯示區；快速儲存/擷取/執行/停止/單步/自動調整設定區

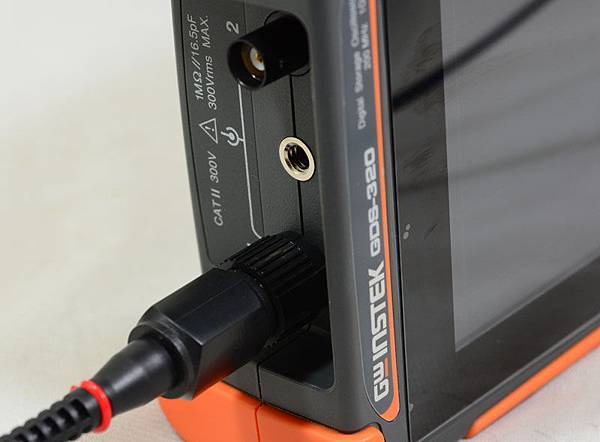

將探棒連接上類比輸入端BNC頭

探棒彈簧勾針掛上示波器的校正信號輸出端，就可以準備調整探棒補償

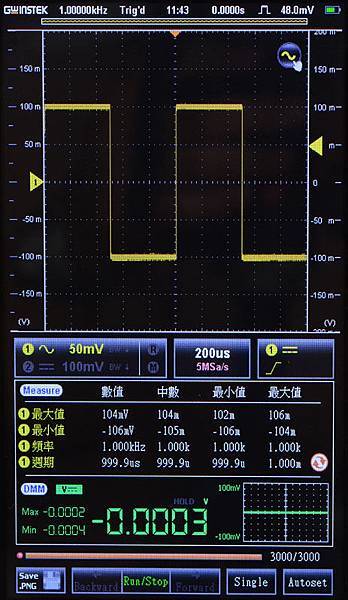

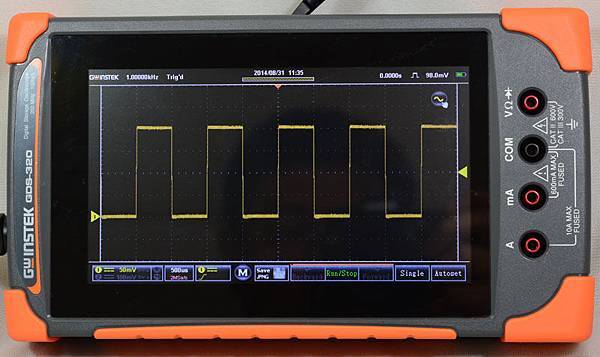

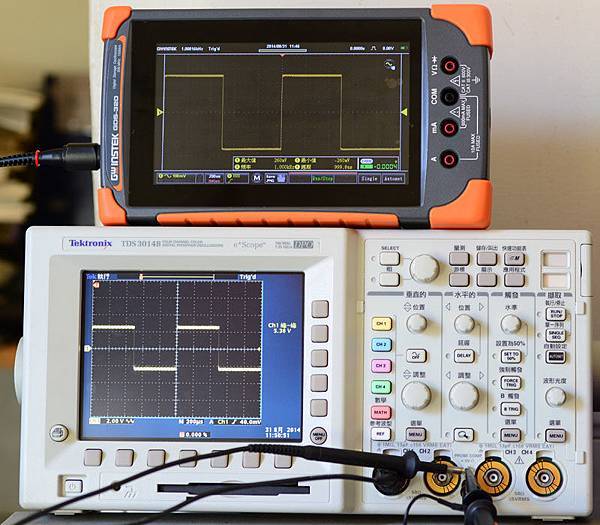

這時操作畫面上就會顯示出一個方波波形，如果看不到的話就可以按下右下方Autoset按鈕，示波器就會自動調整好波形，使用隨附的探棒補償調整棒調整探棒上的補償旋鈕，將方波波型校正好

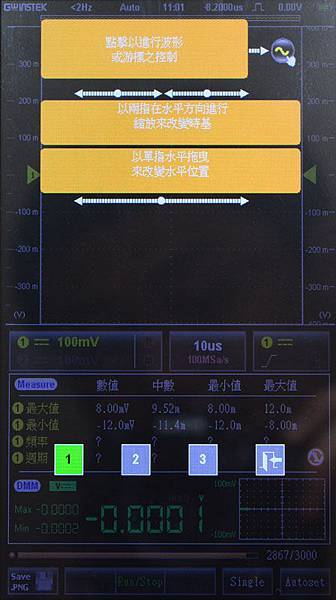

在波形顯示區右上有一個顯示"~"的圓圈符號，按下後會出現透過單指及兩指觸控方式調整波形的提示教學頁面，總共有三頁，第一頁是指導如何調整時基及波形位置

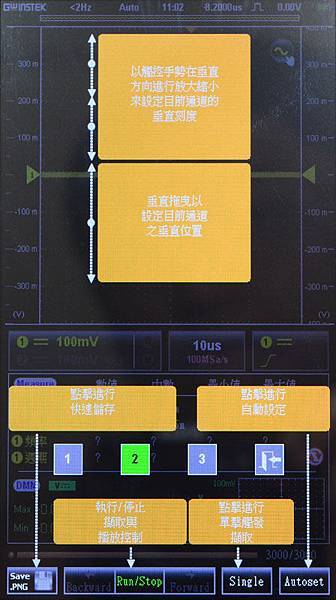

教學第二頁指導調整垂直刻度及垂直位置，並指導下方快速儲存、執行/停止/擷取與播放控制、單擊觸發、自動設定等按鈕的操作

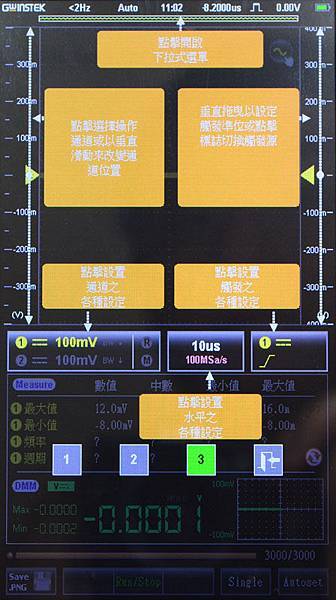

教學第三頁指導如何透過觸控調整波形顯示區上面及兩旁的操作(左邊操作通道或是改變通道位置、右邊操作觸發準位或選擇觸發源、上面打開下拉式選單)、使用設置通道/時基及觸發設定的按鈕
這三頁快速教學看完後，就可以知道如何使用手指單點/兩點及點擊/拖曳的操作方法，使用上相當直覺

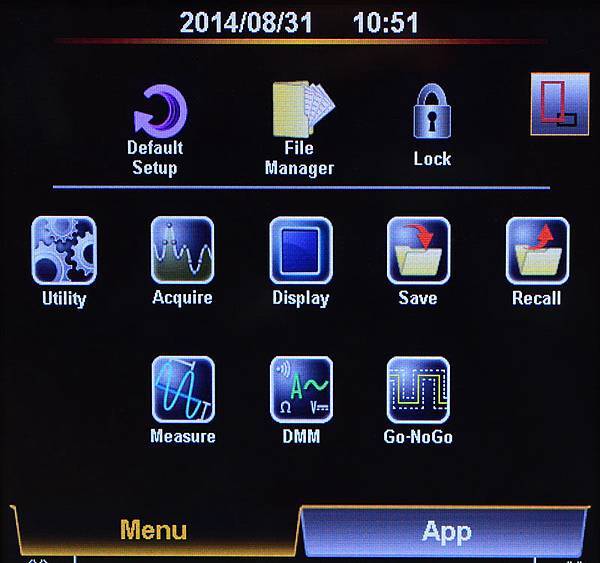

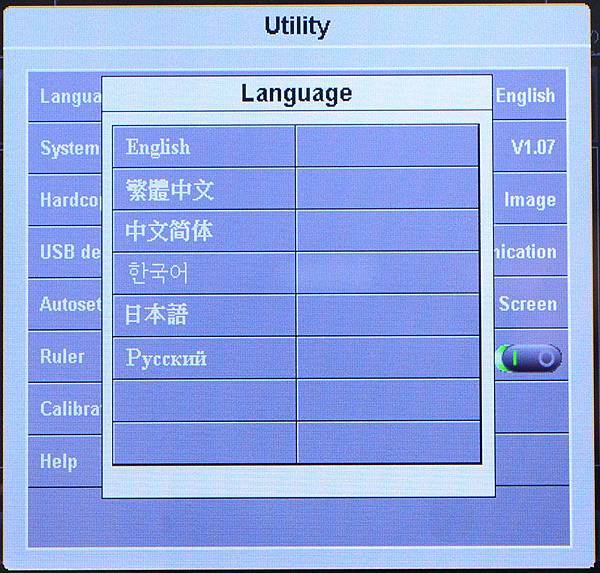

打開下拉式功能選單，下方書籤頁"MENU"可以進行示波器各項功能細部設定，右上角有兩個方框疊在一起的按鈕是用來切換直向/橫向顯示用的

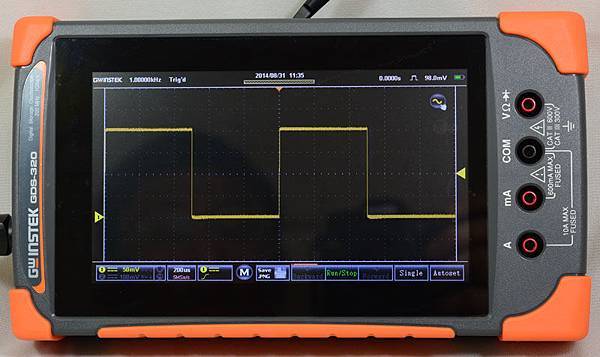

按下去後示波器就會變成橫向顯示

如果嫌畫面資訊太多，只想要看波形部分的話，可以進入功能選單將不需要的關閉起來，這時畫面就會比較乾淨

橫向顯示可以看到更多的波形部分

也可以放大看波形的細部

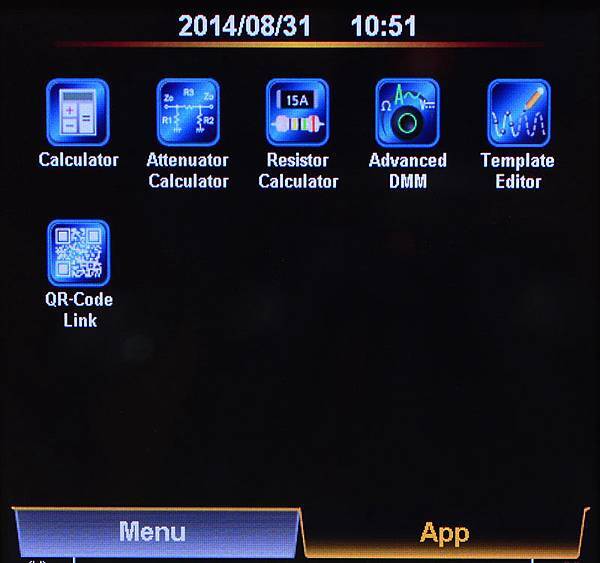

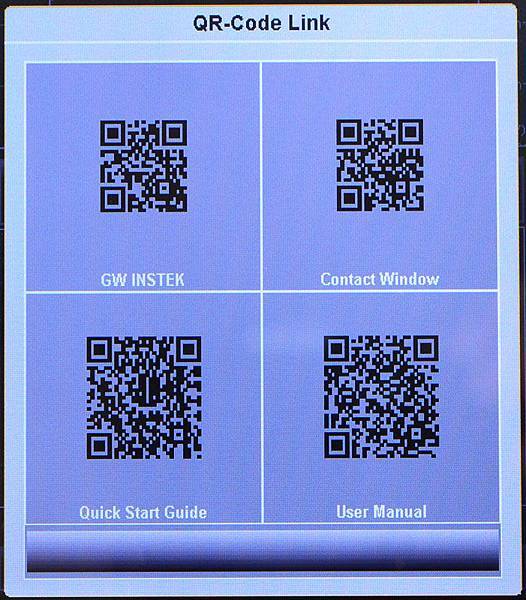

功能選單下方書籤頁切換至"APP"，就可以使用示波器內建的計算軟體，如工程計算、衰減器計算、電阻計算、進階式數位電表、GO/NOGO模板編輯、手機用QR碼連結

工程計算可以提供簡單/進階的工程函數運算

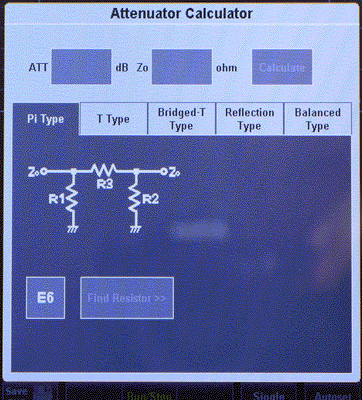

衰減器計算軟體不僅提供衰減值計算的功能，亦提供在五種衰減模型下，該具備的各項元件參數數值

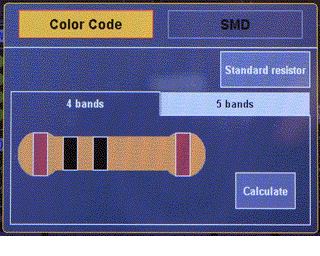

電阻計算可以選擇以四環/五環色碼或是SMD代號方式輸入，方便計算電阻阻值

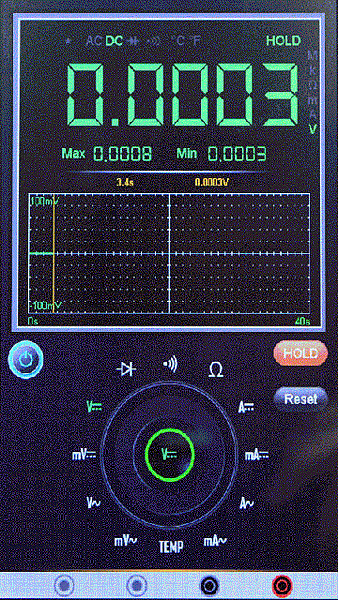

進階式數位電表可以提供更進階的電錶功能，可以測量直流電壓/電流、交流電壓/電流、電阻、導通、二極體、溫度(GDS-300)，除了顯示當下測量值外，並同步顯示最大最小值及繪製趨勢圖型，最下方探棒插孔圖示也會依照檔位不同而改變，提示使用者正確的連接插孔
旁邊的HOLD可以保持當下測量數值，RESET可以清除最大最小值及趨勢圖，TIME可以設定趨勢圖紀錄時間長短，越短圖表更新越快，在溫度模式下還可以切換使用的熱電偶種類以及攝氏/華氏切換
