產品規格:

1.型號;PLM05ZM

2.輸入插座:Micro USB

3.輸出插座:USB A

4.輸入規格:5V/2A9V/2A12V/1.5A

5.輸出規格:5.1V/2.4A9V/2A12V/1.5A,最大功率18W

6.電池容量:鋰聚合物3.85V 20000mAh(77Wh)

7.額定電容量:5.1V 14000mAh(Typ. 2.4A)



外盒包裝正面及背面,正面印上行動電源實體照片及產品名稱,背面有產品相關資訊、序號條碼及防偽驗證標籤


外盒兩側印上主要特色及三種裝置預計可充電次數


包裝內容物,有行動電源、說明書、Micro USB充電傳輸線


行動電源本體外殼為白色塑膠


mi字樣嵌入式銀色商標,正/背面的表面有顆粒點狀防滑處理


頂部呈現略為內凹設計,出貨時有防塵貼紙蓋住,撕下後可以看到位在兩端的USB A輸出埠及位在中央的Micro USB輸入埠及電量指示燈,電量指示燈維持小米一貫傳統,採用白光LED

裝置插上後便會自動啟動輸出,若裝置耗用電流過小或是拔除,一段時間後便會自動關閉輸出


行動電源側面有一個內凹式按鈕開關,用來手動啟動行動電源或是查看電量,若快速雙按開關,會啟動小電流輸出模式(電量指示燈變成慢速逐顆循序點亮),可用來對藍芽耳機/智慧手環等小電流裝置進行充電,行動電源不會因電流過小而自動關機,此狀態會維持二小時後自動關閉


行動電源底部印有產品詳細規格,也是採內凹設計避免表面磨損


本體長度為135mm


本體寬度為67.6mm


本體厚度為24.1mm


本體重量為326g,比起小米行動電源20000mAh要輕

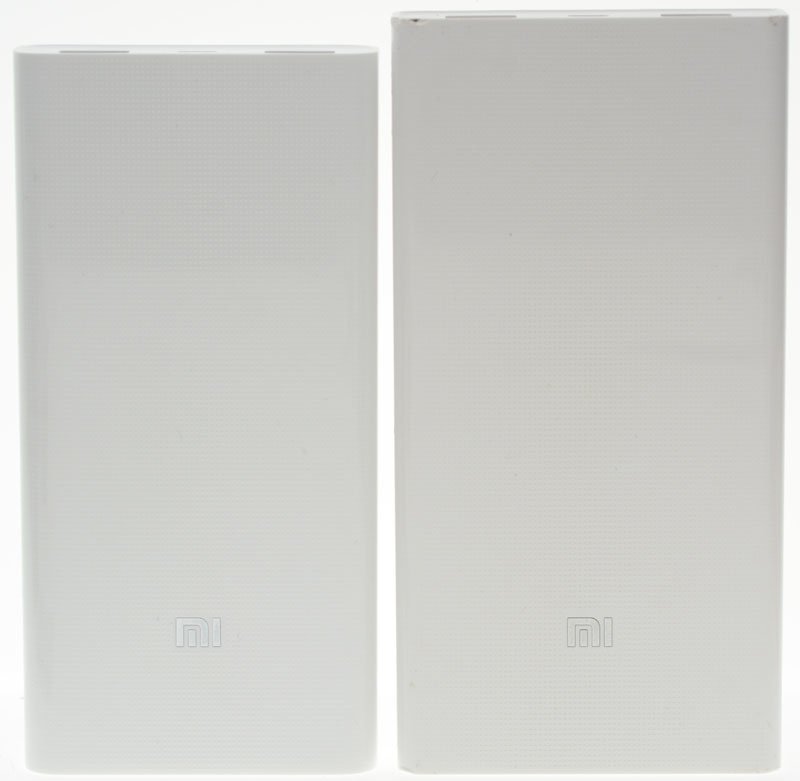

與小米行動電源20000mAh()比較,小米行動電源2(20000mAh)()長度比較短一點


與小米行動電源20000mAh()比較,小米行動電源2(20000mAh)()寬度也比略小一點


與小米行動電源20000mAh()比較,小米行動電源2(20000mAh)()的厚度增加一些




小米行動電源2(20000mAh)整體內部架構,採用TI BQ25895達成輸入快充,對兩顆並聯的力神LISHEN 10000mAh/38.5Wh 3.85V高標稱電壓鋰聚合電池進行充電,並使用TI TPS61088A同步整流升壓晶片達成輸出快充,但因為裡面只有單一組轉換電路,所以兩組USB A無法同時快充輸出

兩組輸出埠均使用Fitipower天鈺FP6601Q進行快速充電定義識別,支援QC3.0/2.0、華為海思FCPApple、三星、BC 1.2等充電定義

另外還有ZMH8216SU微控制器(應來自ABOV MC96F8216家族)、鋰電池溫度保護及MITSUMI鋰電池保護IC電路



使用支援12V快充的充電器,可以成功申請到12V進行充電,充電電流在1.5A左右


使用12V充電輸入,完全充飽約要花7小時,充電時的電流呈現一直上下變動


若是使用傳統5V充電器,依照充電器輸出電壓不同,會影響最大充電電流,上圖使用具有線損補償的充電器,其充電電流可達1.95A,但若使用沒有線損補償且輸出電壓較低的充電器(下圖),則充電電流只有1.45A


使用5V充電輸入下,完全充飽要花10小時,充電時的電流仍是呈現一直上下變動


行動電源有獨立的充電及放電電路,可以邊充邊用,但是輸出電壓會被限制在5V


5V/9V/12V空載輸出電壓


行動電源對Apple()Android()裝置的充電電流,Apple可達到原廠充電器水準,但Android因為行動電源輸出電壓較低而無法完全達到原廠充電器水準的充電電流


利用行動電源對支援快充輸入的裝置進行充電,可以正常申請到快充電壓並提供所需求的電流


5V/9V/12V輸出各段電流可用mAh及可用Wh數據表,最好的是5V/1.5A,有98%可用Wh,其他輸出則維持在最高97%、最低89%的可用Wh區間

額定電容量部分,5V/2A測試值14460mAh滿足其標示的14000mAh


5V輸出下1A/1.5A/2A的放電電壓與放電時間圖表,1.5A放電在接近結束前輸出電壓突然增加,2A放電過程中呈現電壓微幅上下跳動情形


9V輸出下1A/1.5A/2A的放電電壓與放電時間圖表,放電中的輸出電壓呈現微幅增加,輸出電流越大增加幅度越明顯


12V輸出下1A/1.5A的放電電壓與放電時間圖表,放電中的輸出電壓呈現微幅增加,輸出電流越大增加幅度越明顯


輸出埠QC3.0電壓申請測試,輸出電壓可以200mV為單位進行增減,最低電壓是4.82V


5V輸出負載測試圖,輸出電壓隨電流增加而降低,輸出電流達到1.6A後輸出電壓會往上提升進行補償(第二段升壓),當電流超過2.8A後,行動電源便會截止輸出


9V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.7A後,行動電源便會截止輸出


12V輸出負載測試圖,輸出電壓不因電流增加而有大幅改變,但輸出電流超過1.8A便開始產生明顯壓降,直到電流超過2.6A後行動電源才會截止輸出


優點:

1.高標稱電壓鋰電+TI高效率IC,輸出轉換效率優良,均可維持89%~98%可用Wh比例

2.採用獨立充電及輸出升壓電路,實現雙向快充

3.使用支援QC3.0/2.0/華為海思FCP/蘋果/三星/BC1.2快速充電辨識晶片,提升裝置充電相容性

4.具備小電流輸出模式,可對應藍芽耳機/智慧手環等小電流充電裝置

缺點:

1.雖有雙埠,但快充時只能使用一埠輸出,兩埠均輸出會被限制在5V

2.邊充邊用時,輸出會被限制在5V

3.5V輸出採二段式升壓,若裝置消耗電流剛好落在第二段升壓點前,反而會因為電壓過低而影響充電電流

報告完畢,謝謝收看



2/12新增小米行動電源2 20000mAh故障狀況及排除

手上的小米行動電源2 20000mAh另外一個輸出一直不太正常,兩組同時輸出時另一組電壓完全不對
雙插輸出下按鈕開機,兩組輸出會飆高至13V以上
進行邊充邊用時,兩組輸出也會飆高至13V以上
剛好入手的YZX ZL1100電子負載有含充電定義辨識,便拿出來測試看看
正常的輸出埠(靠近開關的),辨識的充電定義正常
有問題的輸出埠,充電定義辨識不正常
把外殼拆開來看,居然在有問題輸出埠用的FP6601Q上發現一大沱焊錫!!
直接用手把焊錫摳掉,重新再進行測試,目前兩組輸出5V都恢復正常了
兩組輸出埠充電定義辨識也恢復正常

結論:
購買充電器與行動電源時,使用前最好用USB電壓電流表先檢測一下輸出電壓是否正常,尤其是把不支援快充,僅能使用5V充電的裝置去搭配支援快充的充電器/行動電源的使用情況下,以免輸出電壓異常導致裝置燒毀
