港都狼窩升級2.0,照明部分也想要來點不同的,之前看到日系LED吸頂燈開箱,對其設計及性能相當中意,所以選擇直接從日本購買LED吸頂燈回來安裝

工作房間因為坪數不大,選擇TOSHIBA E-CORE系列LEDH95042Y-LC,對應12疊(6坪大)的LED吸頂燈具,此款燈具的特點是"kireiro"高演色(Ra90)、環境光照明偵測省電機能、薄型設計(僅有8公分厚)
各項性能參數:

光源種類:LED(3000~6500K、Ra90)
調光機能:有
調色機能:有
遙控器:有
外型尺寸:直徑664mm、厚度80mm
重量:3.4kg
照明效率:94.3流明/瓦(5000流明,53瓦)

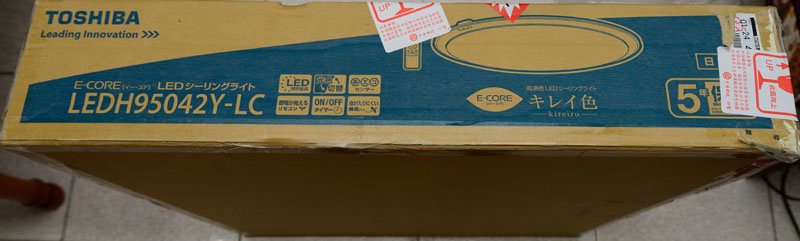

外箱正面

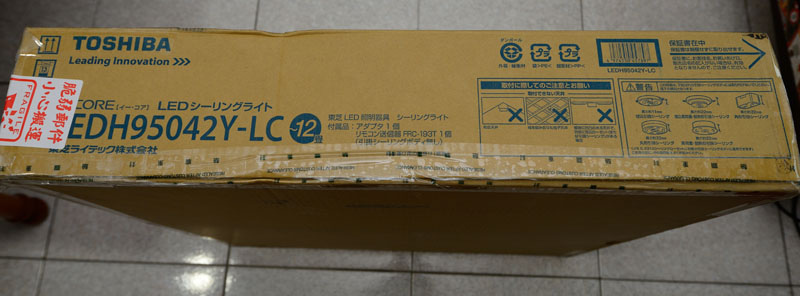

外箱側面

印有安裝注意事項以及適用引掛種類

外箱另一個側面

另一側面

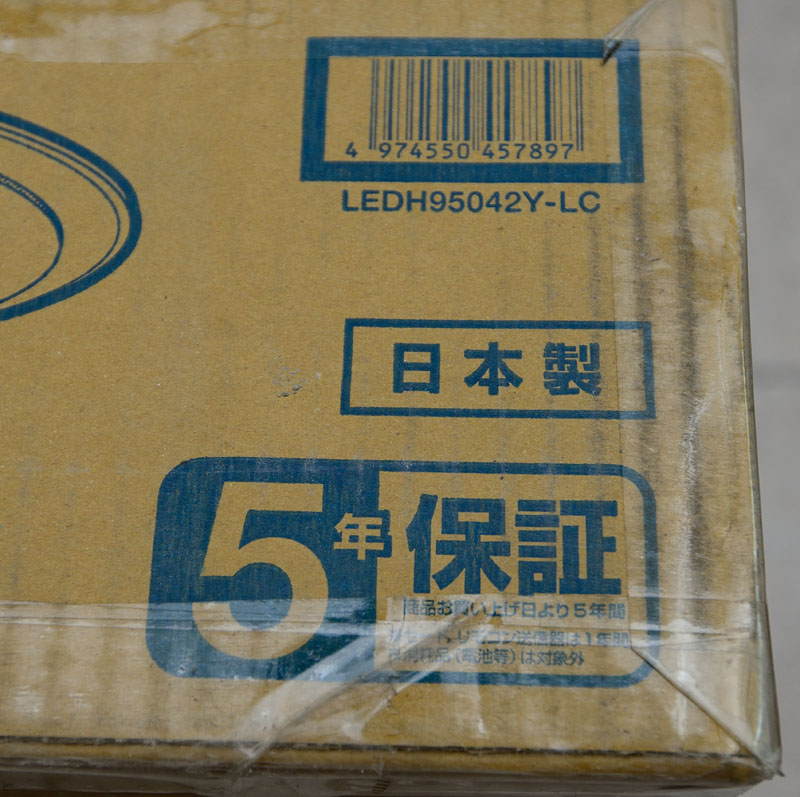

產地為日本,在日本當地提供五年保固

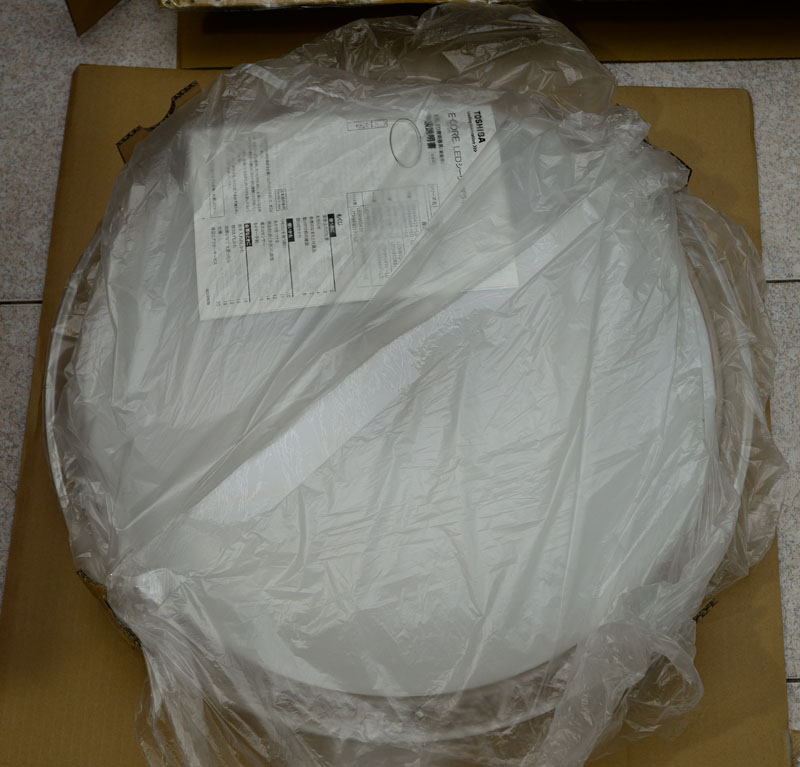

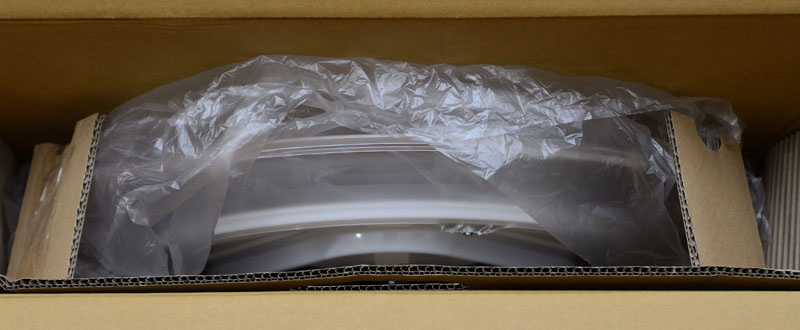

打開外箱,燈具本體裝在塑膠袋中,用瓦楞紙版固定著

固定燈具的瓦楞紙底盤可以整個抽出來

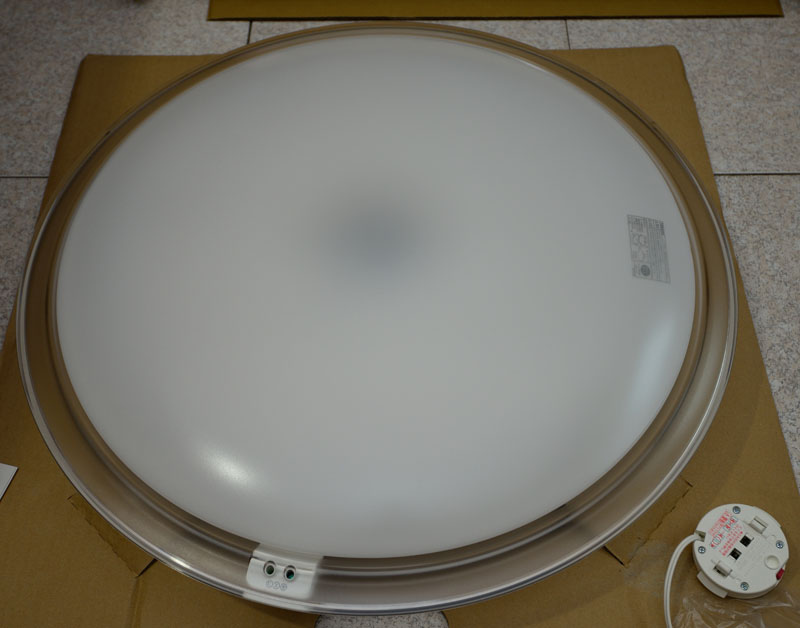

燈罩與燈具本體各有一個塑膠袋覆蓋,去掉塑膠袋後的樣子,燈具周圍有一圈透明的裝飾板

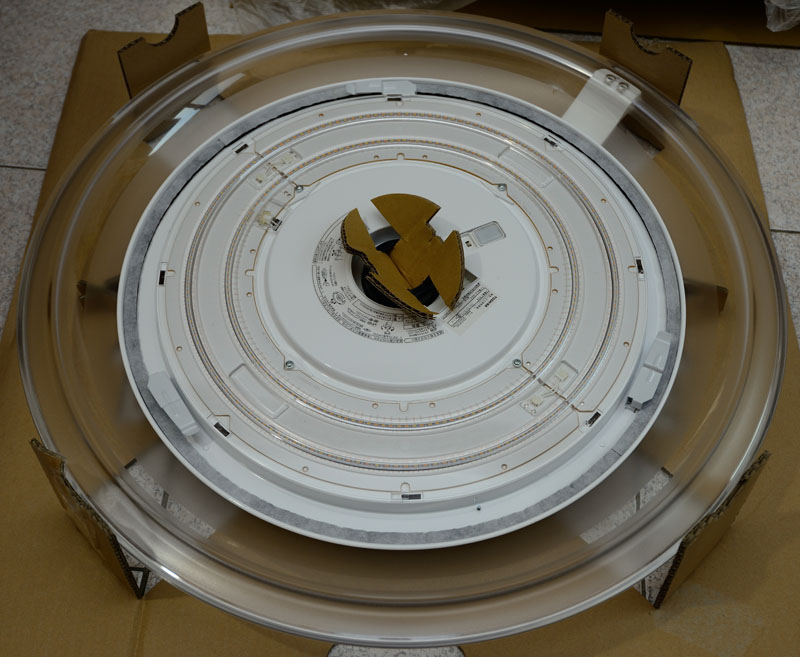

燈具本體固定在瓦楞紙底盤的方式

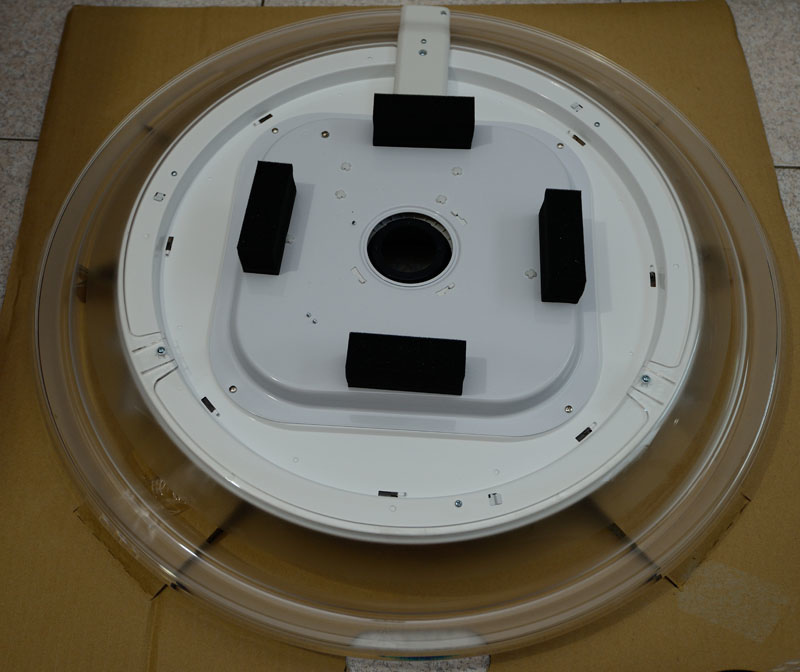

燈具背面,中央的圓孔是引掛固定器安裝孔,四個方形海綿墊在燈具與天花板之間,確保安裝上去後燈具不會鬆動及旋轉

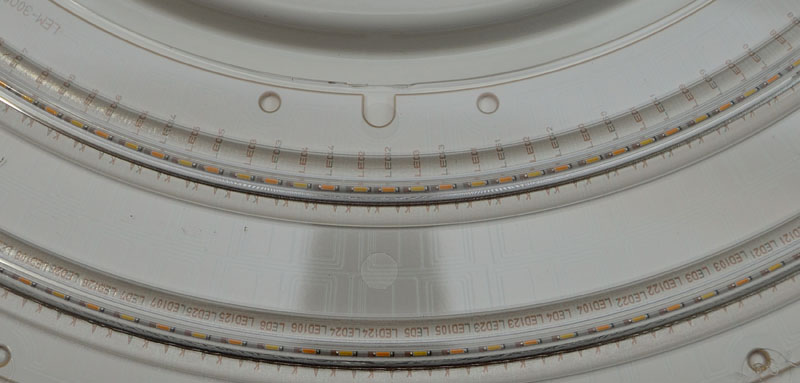

內部LED排列,兩種顏色(冷白/暖白)的LED採交錯式配置,上方覆蓋透明罩保護LED

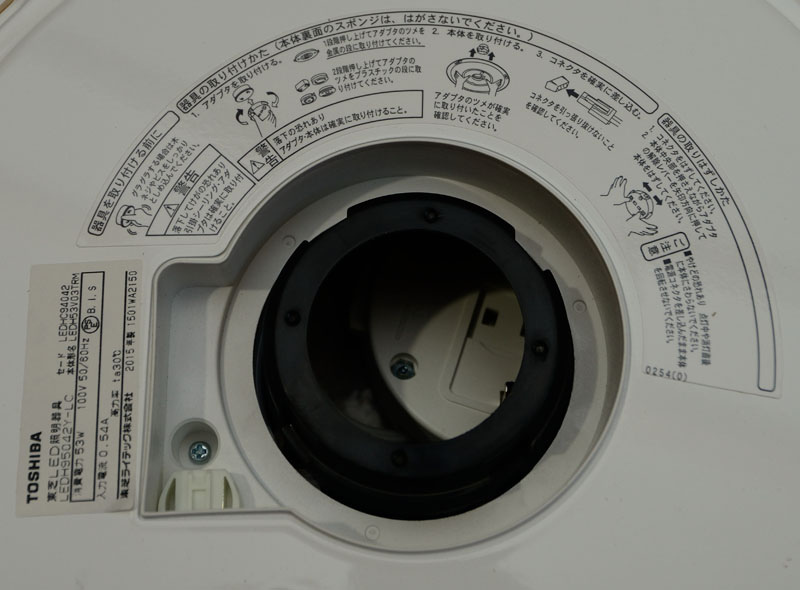

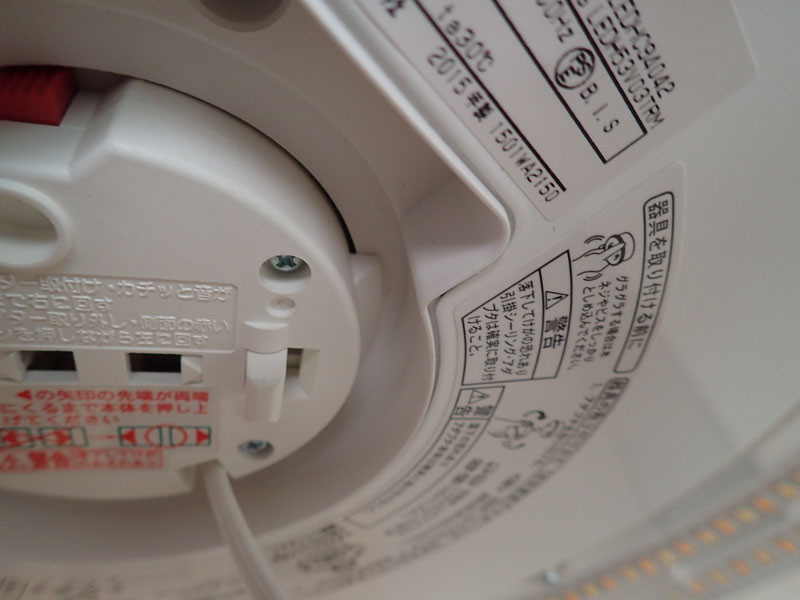

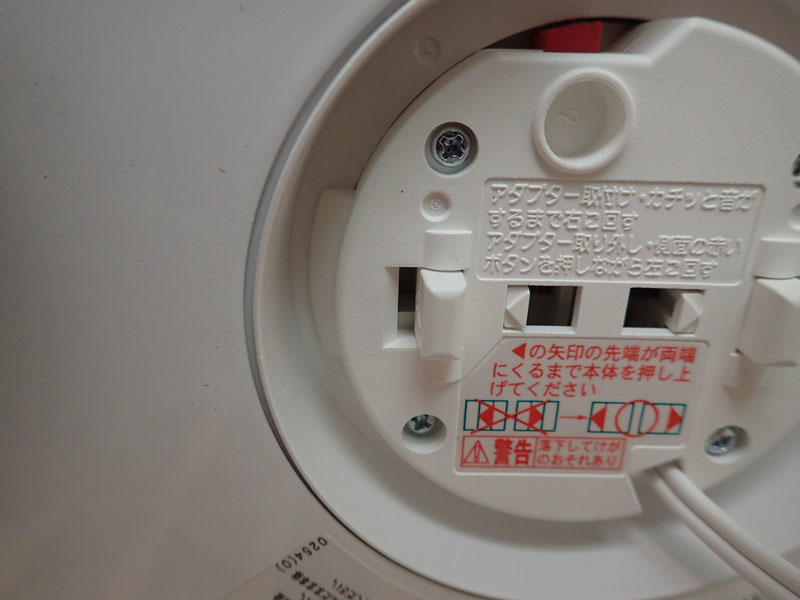

中央引掛固定器安裝孔四周貼上燈具安裝說明

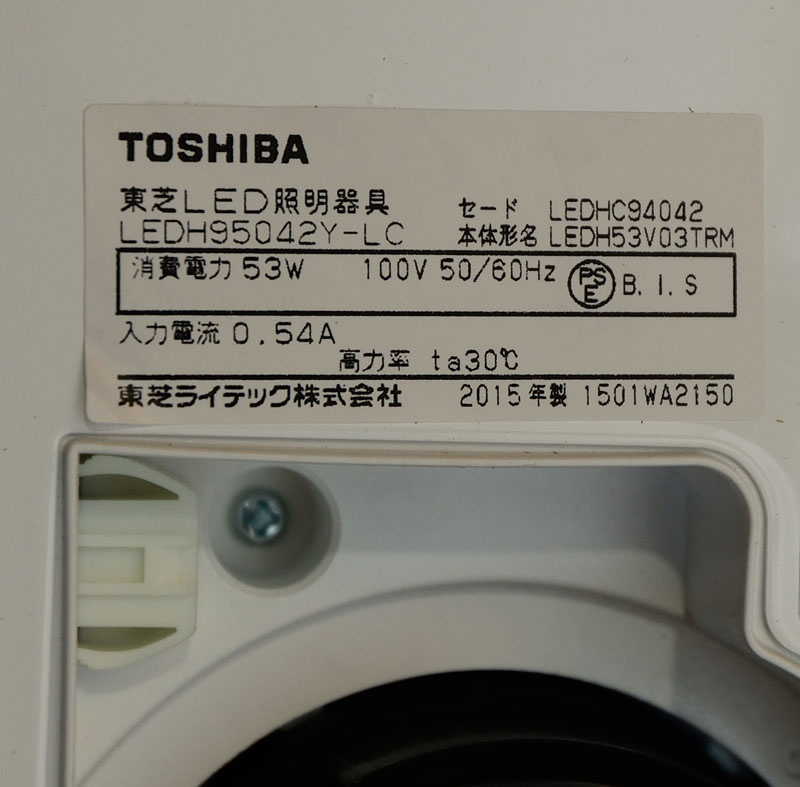

標籤上印有廠牌、燈具型號、消耗功率、電壓/頻率、輸入電流、製造日期等相關資訊,高力率表示此燈具為高功率因數型,可減少不必要虛功的產生
靠近引掛安裝孔旁的插座是電源輸入孔

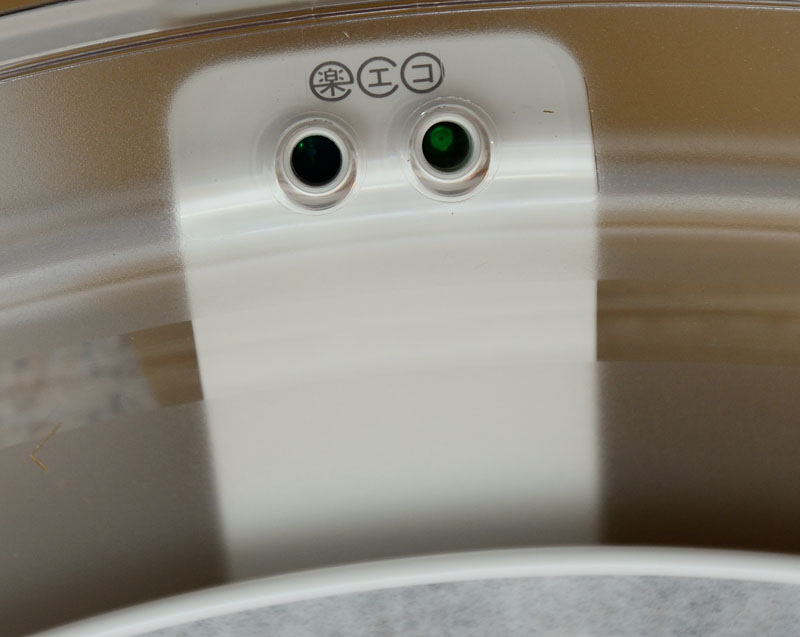

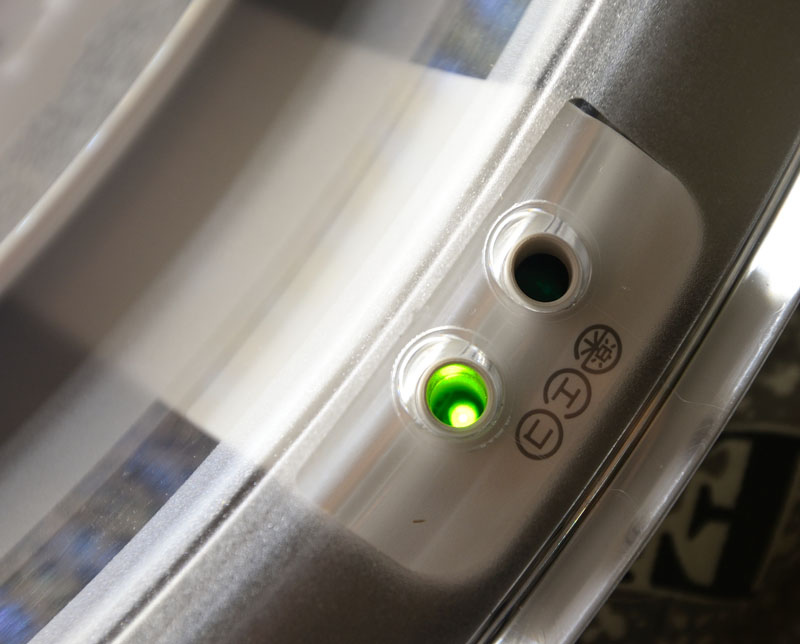

燈具側邊有兩個孔,是環境光偵測孔(左)以及環境光偵測功能省電指示燈(右),開啟此功能後,燈具可以偵測正下方一固定圓錐大小區域的亮度,並自動調節燈具亮度,達到省電的目的

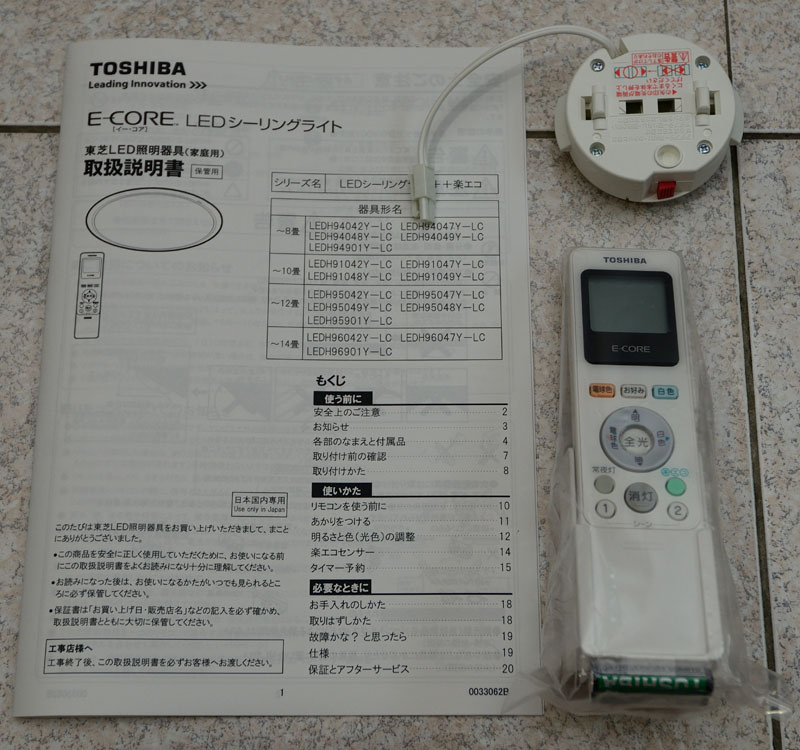

隨附配件一覽,有說明書、引掛固定器、遙控器、座及遙控器電池

另有日本當地使用的保證書

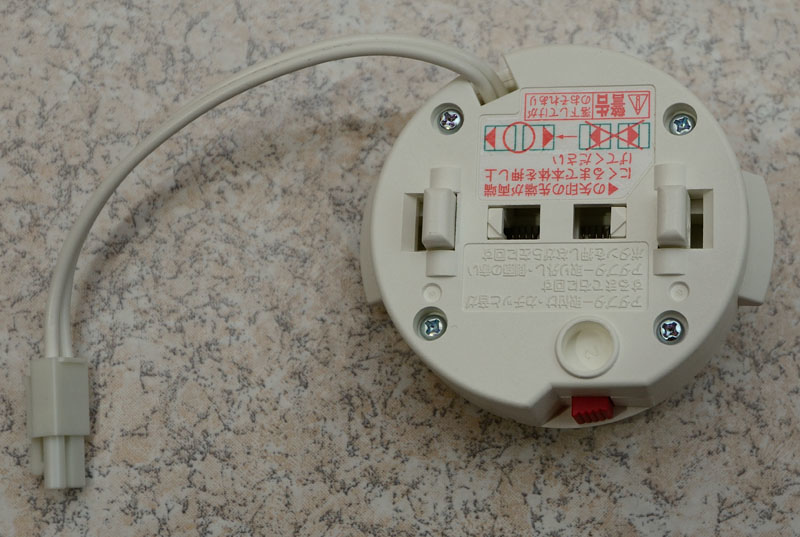

引掛固定器,需要搭配引掛,可以在不使用工具下將燈具固定在牆上並連接電源
(引掛在日本的房子就像插座一樣,屬於標準配備,房子蓋好後就裝好了)

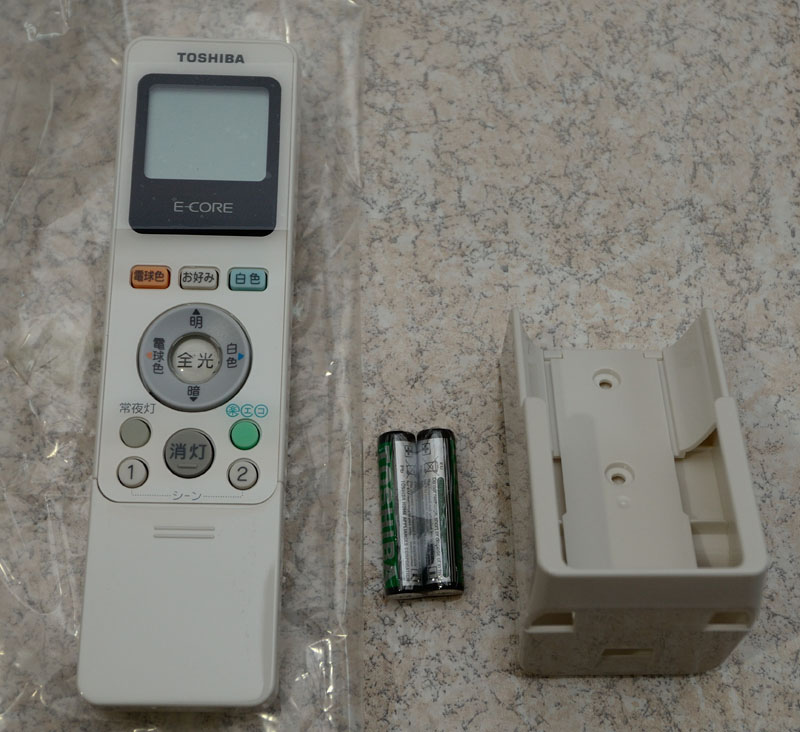

遙控器附上一個底座(牆壁固定及桌上兩用)及兩顆四號電池

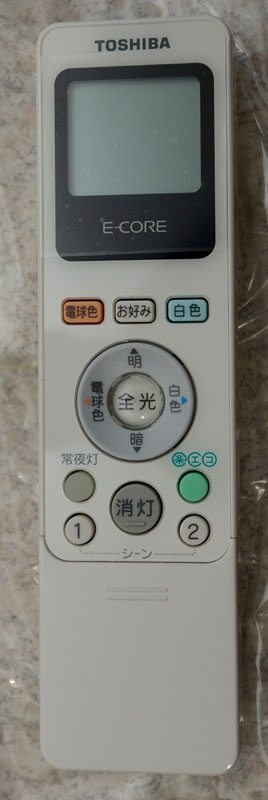

隨附遙控器,可以控制點/熄燈、燈光亮度及顏色、預設顏色、喜好顏色、定時開關燈、省電功能設定等重要功能,不過即使沒有遙控器,也可以透過快速切換電燈開關來控制部分功能(全亮度點燈、第一組記憶點燈、小夜燈)

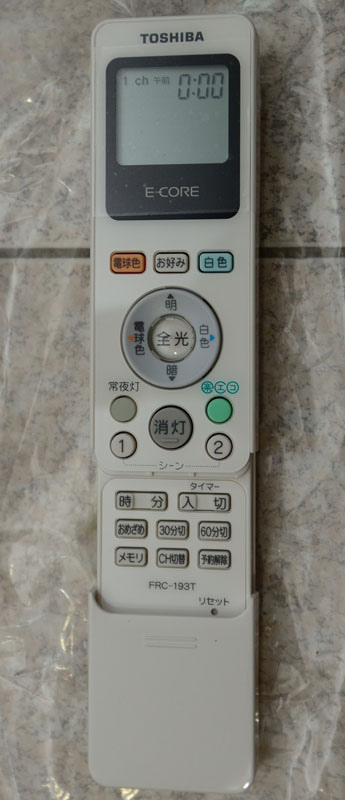

底部可以拉開,用來調整時間、定時功能、30/60分後熄燈、遙控器頻道切換等進階功能

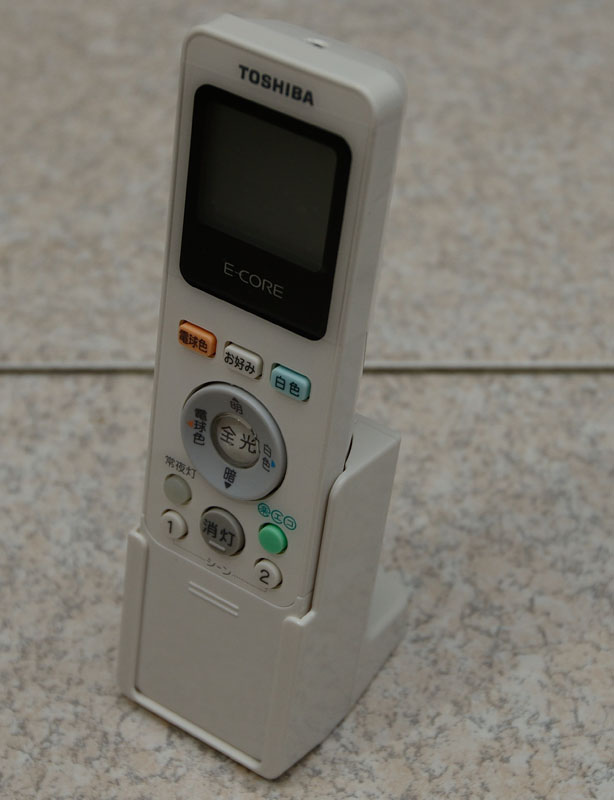

底座可以站立在桌上,如果拆掉後面的腳,就可以鎖在牆壁上

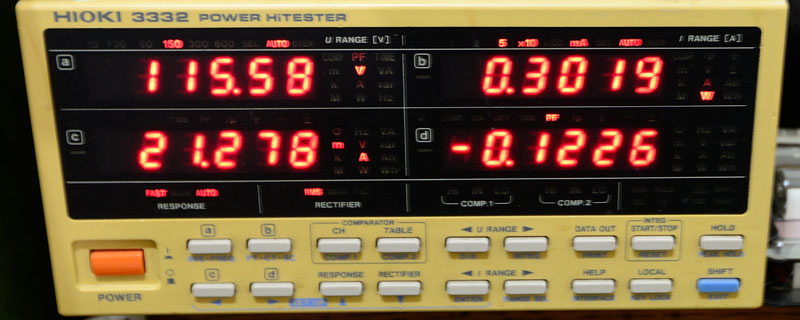

通電後,熄燈的狀況下耗電量為0.3W

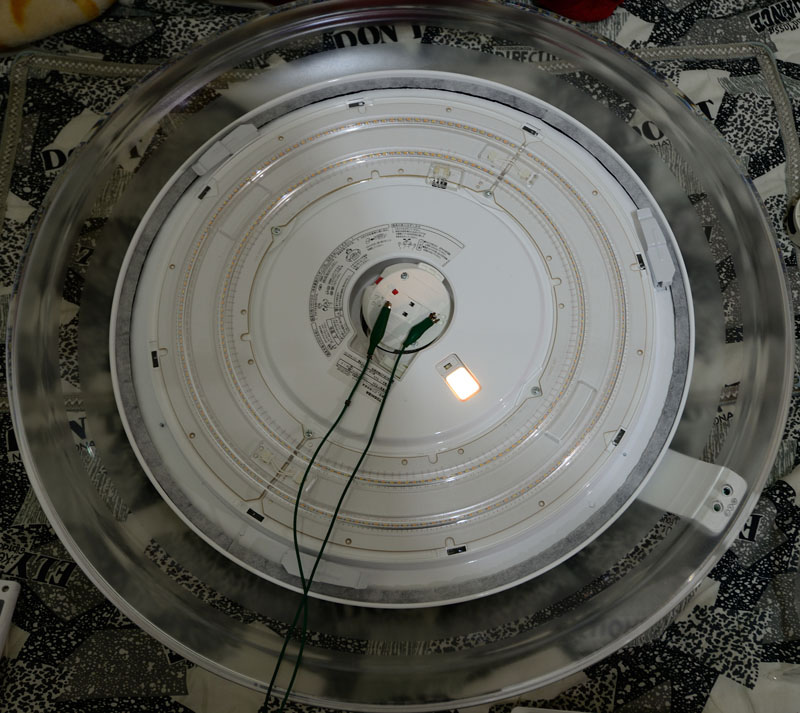

小夜燈亮起,小夜燈的亮度也可以透過遙控器設定

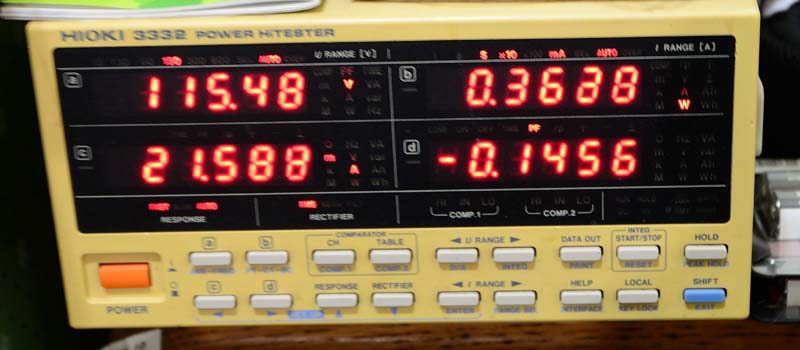

小夜燈在最低亮度下,耗電量為0.36W

小夜燈最高亮度下,耗電量為0.61W

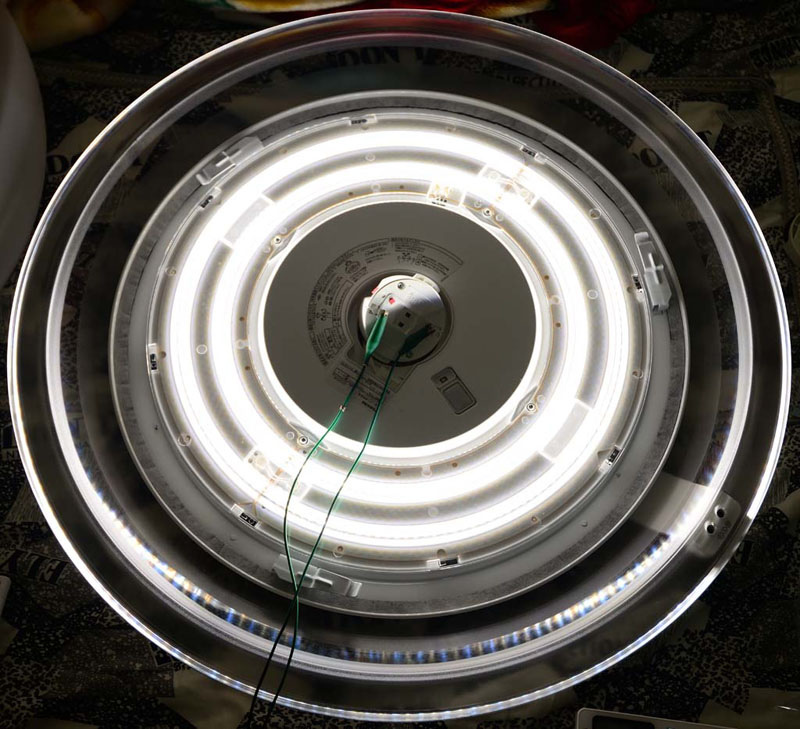

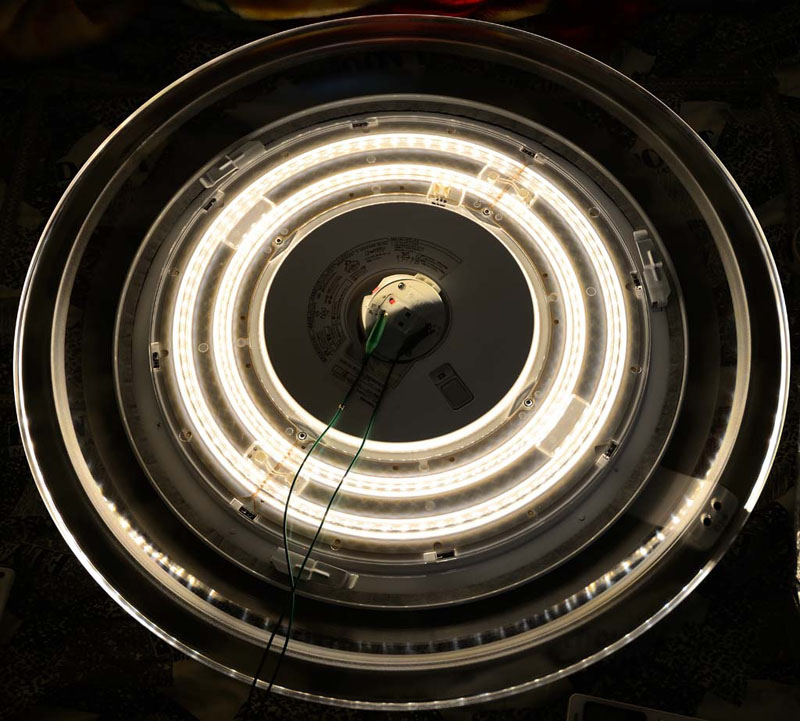

按下遙控器上的"全光",此時會發出最高5000流明的亮度

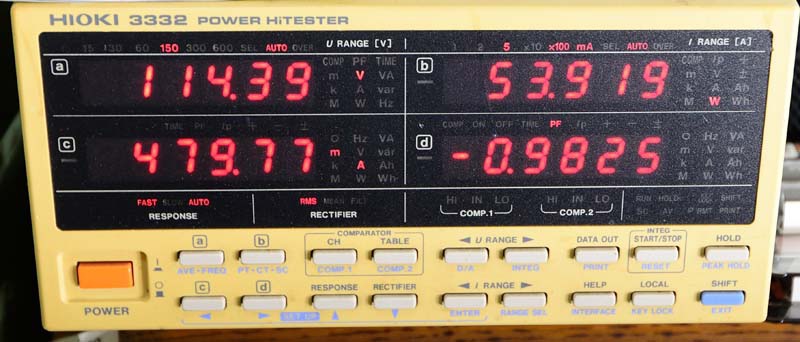

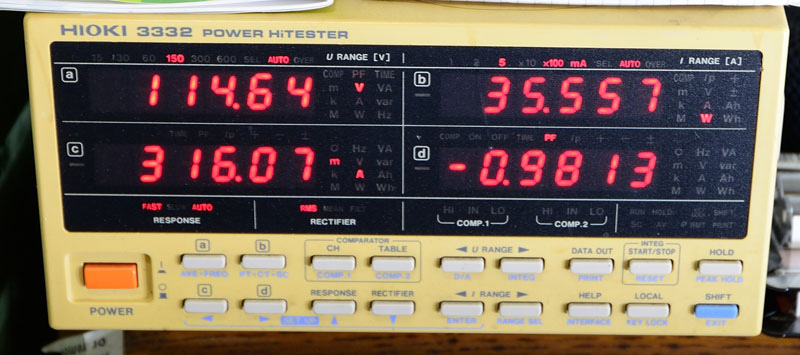

全光下耗電量為53.9W,功率因數為0.98

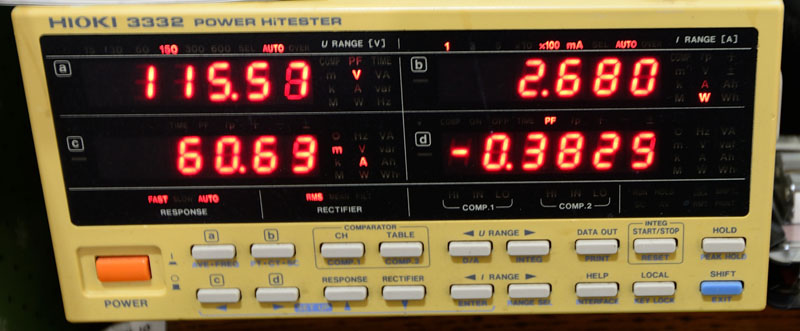

將亮度調到最暗時,耗電量為2.6W

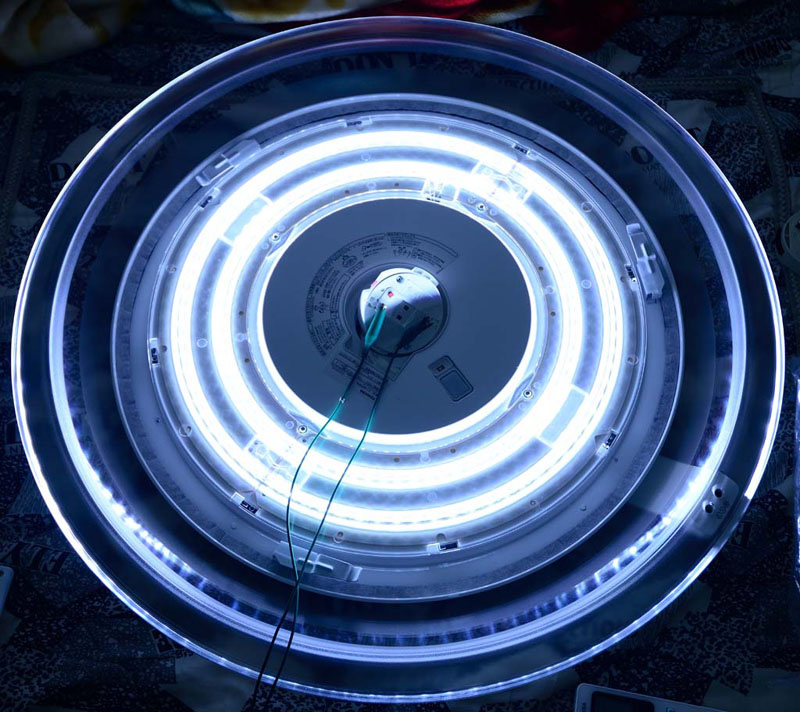

按下遙控器上的"白色",此時只會點亮冷白色的LED,這時亮度約為"全光"的70%

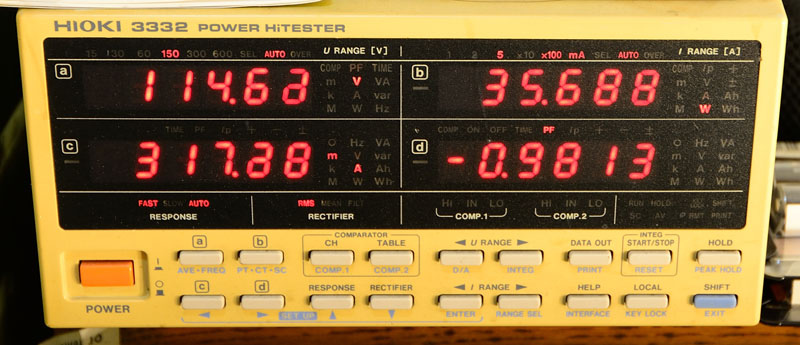

白色模式下的耗電量為35.5W,功率因數為0.98

按下遙控器上的"電球色",此時只會點亮暖白色的LED,這時亮度也只有"全光"的70%

電球色模式下的耗電量為35.6W,功率因數為0.98

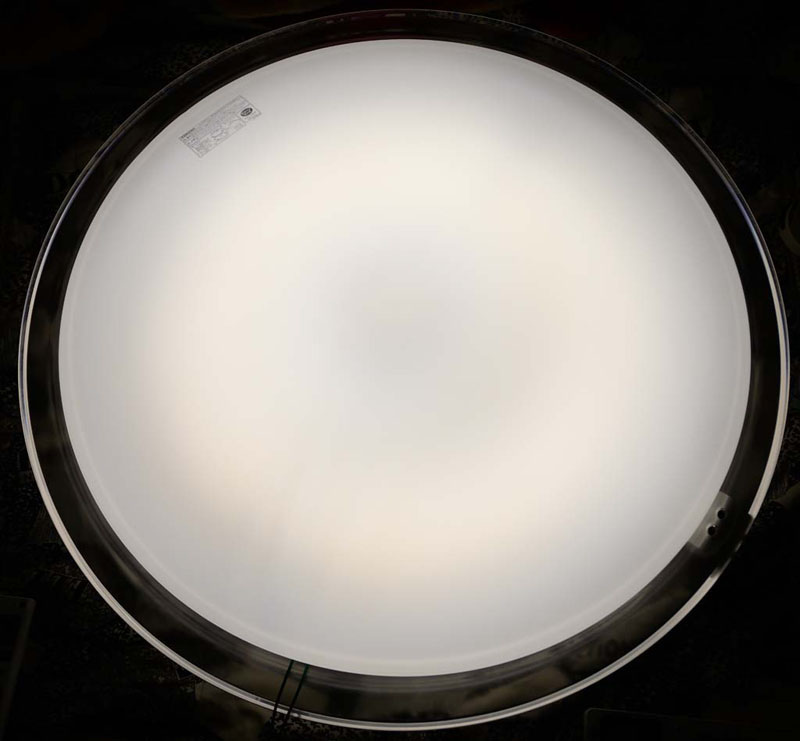

蓋上燈罩於全光模式下的點亮情形,燈具周圍透明的裝飾板會在邊緣產生一個光環的效果

按下遙控器上的綠色按鈕,燈具旁邊的綠色指示燈會點亮,這時燈具會開始偵測環境光源,並自動調整燈具亮度

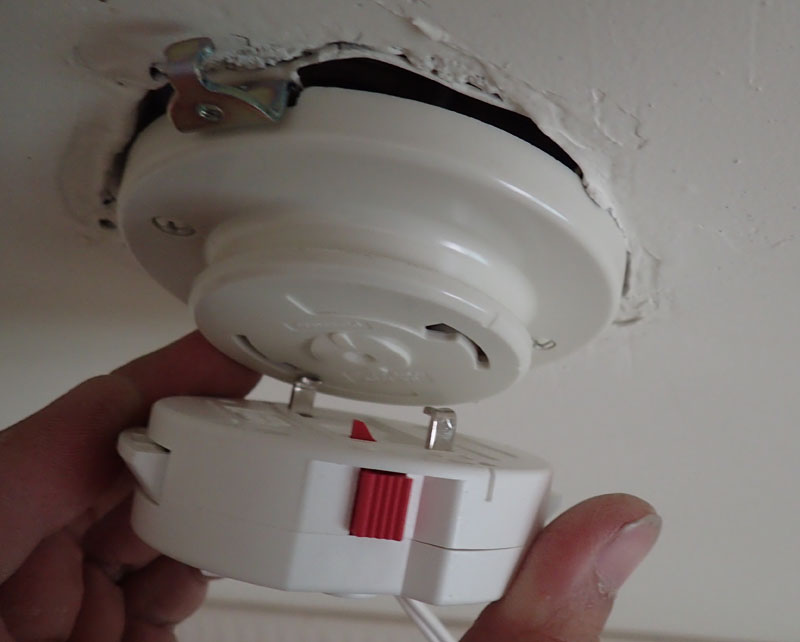

首先在天花板八角盒上安裝Panasonic WG6005W高荷重引掛,然後取出燈具隨附的引掛固定器,將兩個金屬鉤對準引掛上兩個較大的開口

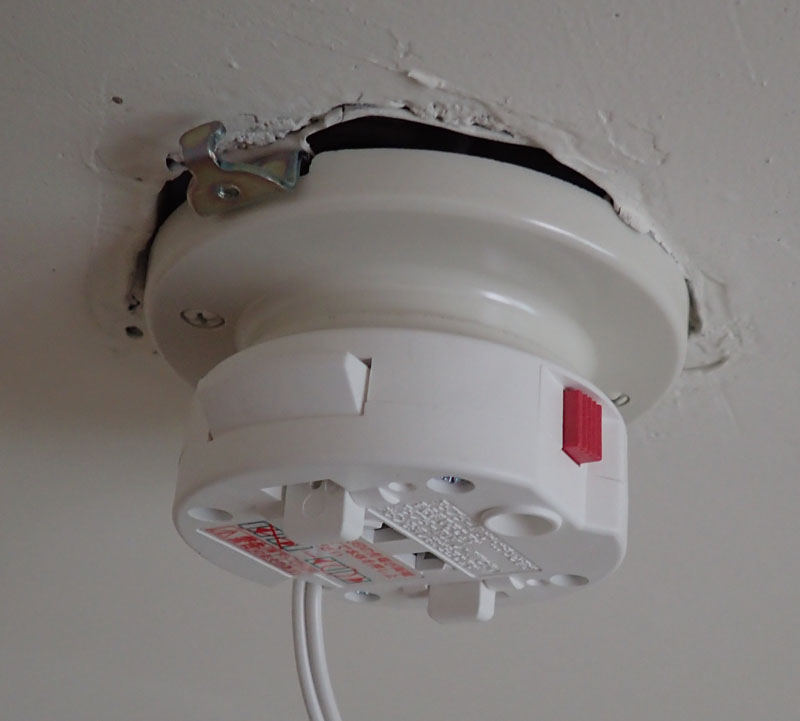

將引掛固定器插入並順時針旋轉一角度,到底後發出一個卡榫聲,表示已經固定完成,此時引掛固定器不應搖晃或鬆動,若不按下引掛固定器旁紅色按鈕,無法逆時針轉下引掛

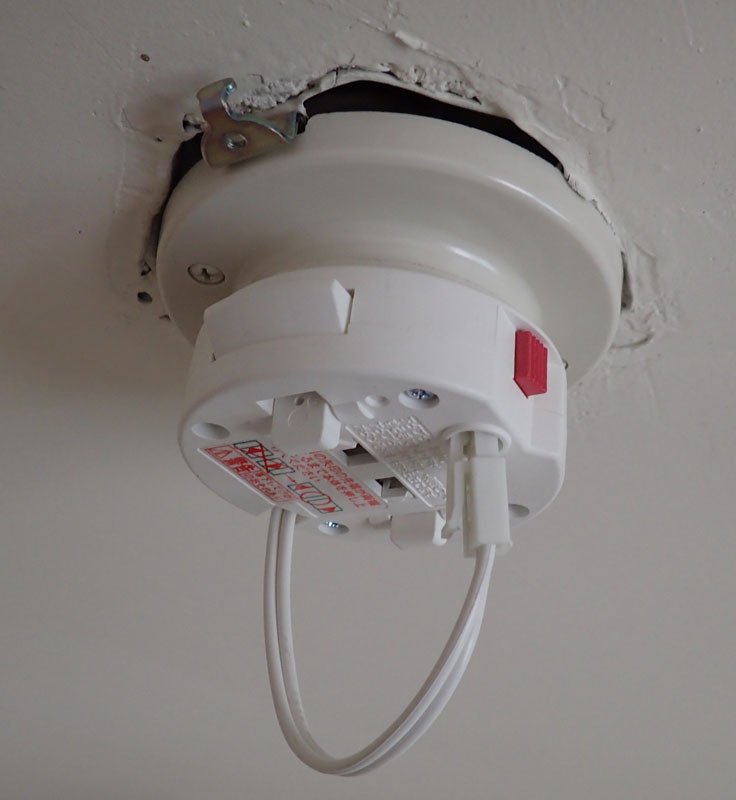

將引掛固定器上的電源線先暫時固定在引掛上的凹槽內,避免妨礙燈具的安裝

將燈具中央固定開口處對準引掛固定器,平均施力往上推,說明書內有提到,當搭配22mm厚的引掛,須將燈具往上推至兩個卡榫均外露至固定孔,這時會聽到兩段卡榫聲,看到其中一邊卡榫露出來表示該處卡榫已經到達定位

確定另一邊卡榫也有完全露出,這時燈具不應搖晃或旋轉,表示已經固定完成

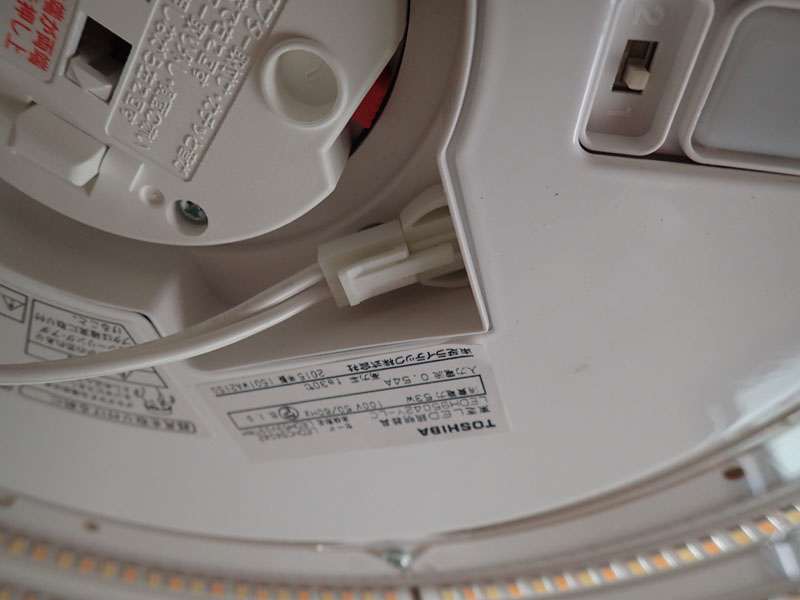

將引掛固定器上的電線插入燈具固定孔旁的電源插座內

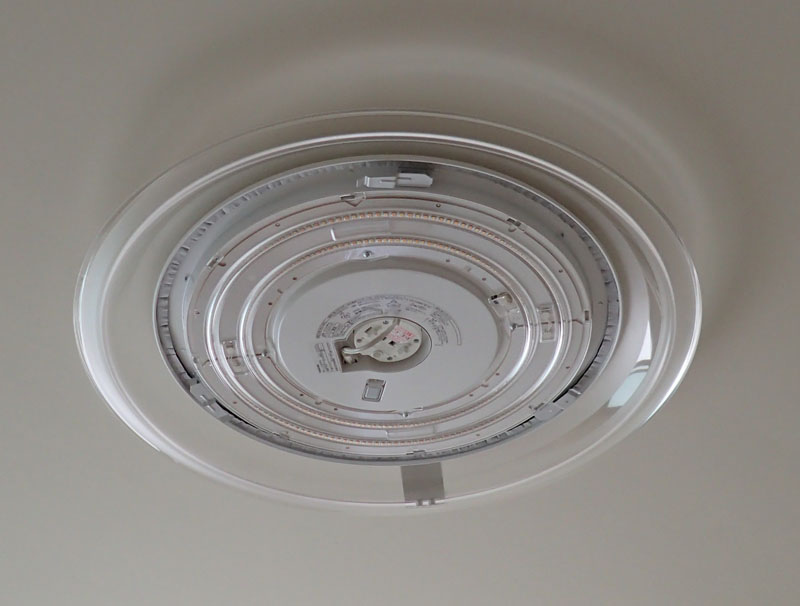

燈具固定完成,準備裝上燈罩

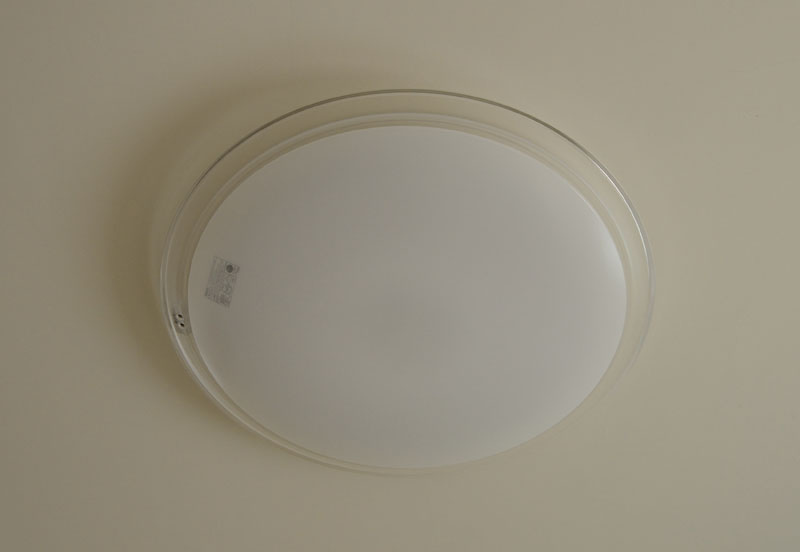

裝上燈罩後的樣子

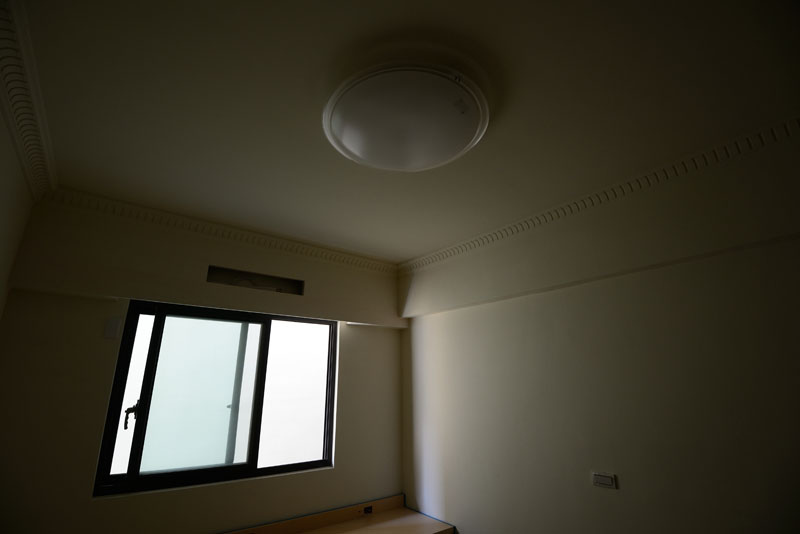

房間午後未點燈的樣子(ISO400 F6.3 1/25秒)

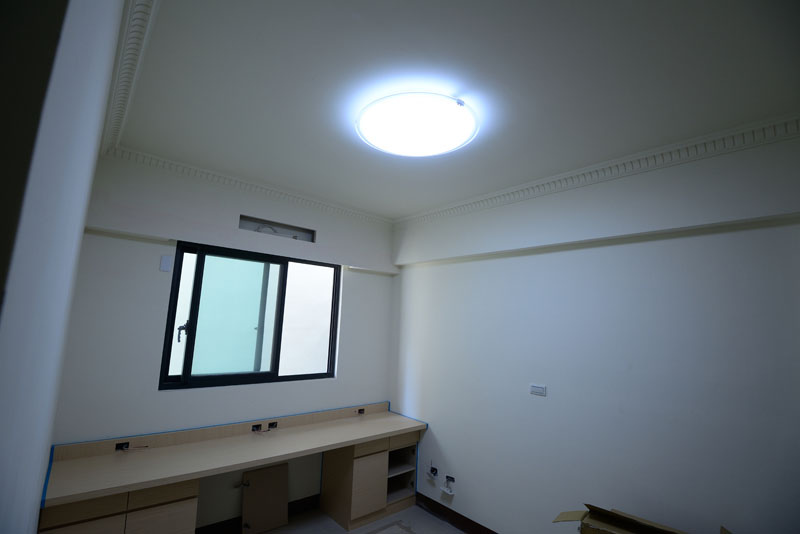

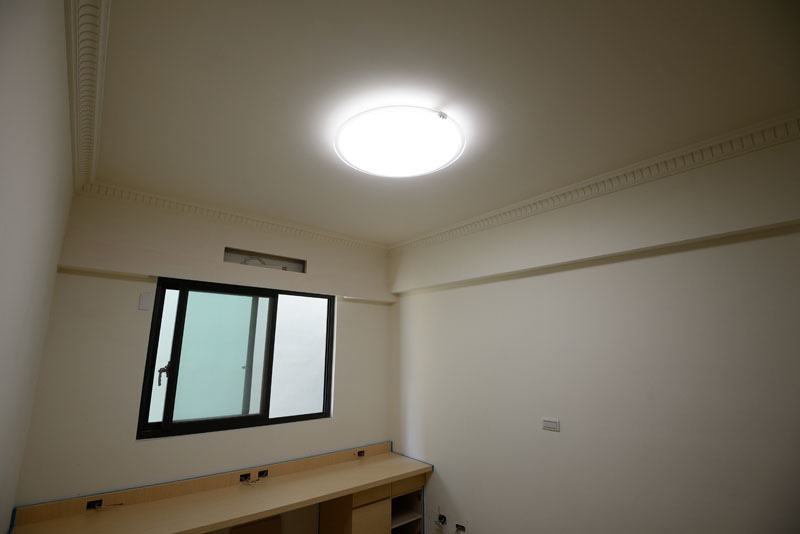

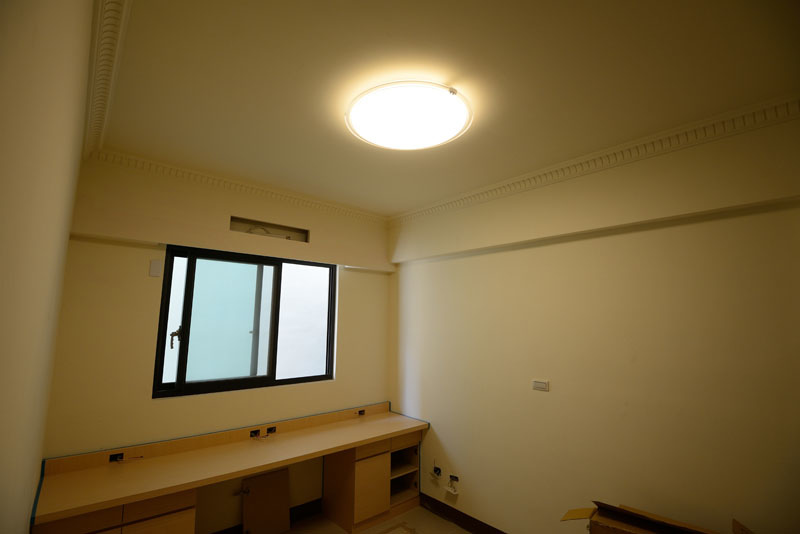

全燈點亮的樣子(ISO400 F6.3 1/60秒)

燈泡色點亮的樣子(ISO400 F6.3 1/40秒)

日光色點亮的樣子(ISO400 F6.3 1/40秒)

報告完畢,謝謝收看
