YZXSTUDIO針對目前彩色螢幕USB電壓電流表產品,推出V3.3軟體,主要改進如下:
1.螢幕顯示關閉時耗電2.5mA以下
2.大幅度修改系統設置選單
3.新增待機亮度可調(0為待機時關閉螢幕顯示)
4.改良曲線繪制界面,數字字體更大更清晰,記憶斷電前曲線顯示類型
5.增加Ah、Wh顯示位數為6位
6.改良線阻測試功能畫面,增加4線法線阻測試功能(需搭配專用測試治具才可啟動四線法線阻測試)
7.增加顯示溫度校準功能
8.增加VOOC/DASH快充定義判讀
9.增加快速曲線、D+D-曲線繪制時串列埠上傳能力,增加HEX格式的串列埠上傳
ZY1272/1273 V3.3開機畫面
ZY1270 V3.3開機畫面,下面額外顯示型號及製造者資訊
ZY1273主畫面增加為七種,第一種顯示電壓/電流/容量/電量/溫度/數據組編號,第二種顯示電壓/電流/功率/等效阻抗/溫度/數據組編號,第三種顯示容量/電量/電壓/電流,第四種顯示電壓/電流/D+/D-/通電時間/門檻電流設定值/充電定義,第五種為線阻測試功能(壓降法),第六種為即時/離線曲線繪圖,第七種為螢幕關閉模式
ZY1270/ZY1271主畫面增加為七種,第一種顯示電壓/電流/容量/電量/溫度/數據組編號,第二種顯示電壓/電流/功率/等效阻抗/溫度/數據組編號,第三種顯示電壓/電流/溫度/數據組編號/D+/D-/通電時間/門檻電流設定值/充電定義,第四種為線阻測試功能(壓降法),第五種為即時/離線曲線繪圖,第六種以大字顯示電壓/電流/功率,第七種為螢幕關閉模式
即時/離線曲線繪圖功能,長按開關可循環切換標準繪製(N)、快速繪製(F)、D+/D-電壓繪製、離線繪製(O),左上角會有綠色英文字指示目前模式
直接在電壓/電流/D+/D-/通電時間/門檻電流設定值/充電定義的主畫面下長按按鈕,或是斷電下按住按鈕再通電,都可進入設定選單

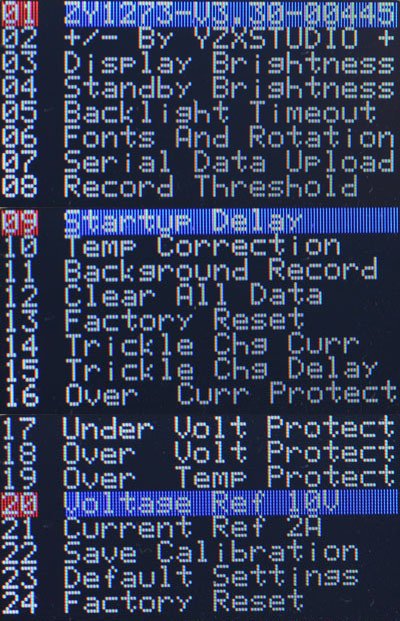

ZY1272/1273小螢幕顯示的設定選單,分成三頁
ZY1270/1271大螢幕顯示的設定選單,分成兩頁
設定選單各項目說明如下,長按進入功能/設定儲存離開,進入後短按增加(減少)設定值,部分功能中短按為不更改/儲存並離開
01.顯示儀表型號、版本、通電次數,在此項目長按按鍵可退出至正常量測模式
02.控制短按按鍵時數據的加/減,長按按鍵可切換
03.顯示亮度設定
04.待機亮度設定,設為0表示待機時間到關閉螢幕顯示
05.待機時間設定,設為0表示不啟用待機功能
06.數字字型及顯示方向切換,可設定大數字/小數字字型以及螢幕顯示方向
07.串列上傳功能,設為0表示關閉串列上傳功能
08.門檻電流設定,當量測電流大於此值才會累計容量/電量/通電時間,設為0表示持續記錄跟計時
09.開機圖像顯示延遲時間,設為0表示不顯示開機圖像
10.溫度校正,可修正溫度顯示值
11.離線記錄時間間隔設定,儀表可記錄384組數據,時間間隔設定越長,離線記錄總時間就越長,設為0表示不啟用離線數據記錄
12.清除所有數據組/離線資料,長按按鍵確認清除
13.除校正數據以外所有設定值重置,長按按鍵確認清除
14.(僅限ZY1272)充滿停充電流設定
15.(僅限ZY1272)充滿停充延遲時間設定
16.(僅限ZY1272)過電流保護設定
17.(僅限ZY1272)低電壓保護設定
18.(僅限ZY1272)過電壓保護設定
19.(僅限ZY1272)過溫度保護設定

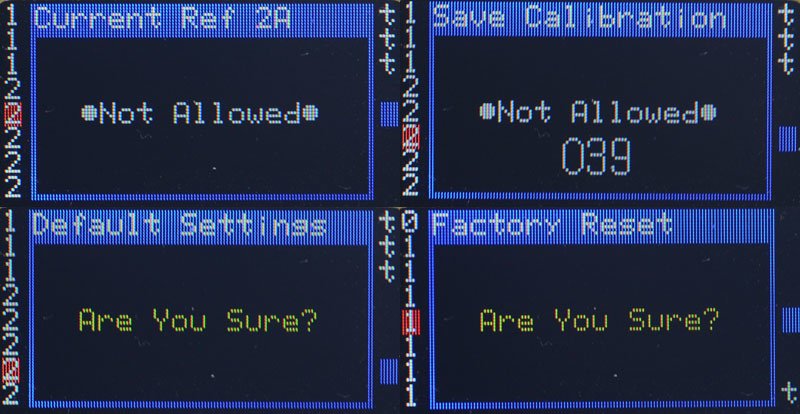

20.電壓校正,輸入精確的10V電壓後選擇此功能校正顯示電壓,無精密設備勿操作
21.電流校正,輸出精確的2A電流後選擇此功能校正顯示電流,無精密設備勿操作
22.儲存校正值,非必要勿操作,以免覆蓋已經儲存的校正數據
23.清除包含校正數據的所有設定值,長按按鍵確認清除,非必要勿操作
24.除校正數據以外所有設定值重置,長按按鍵確認清除

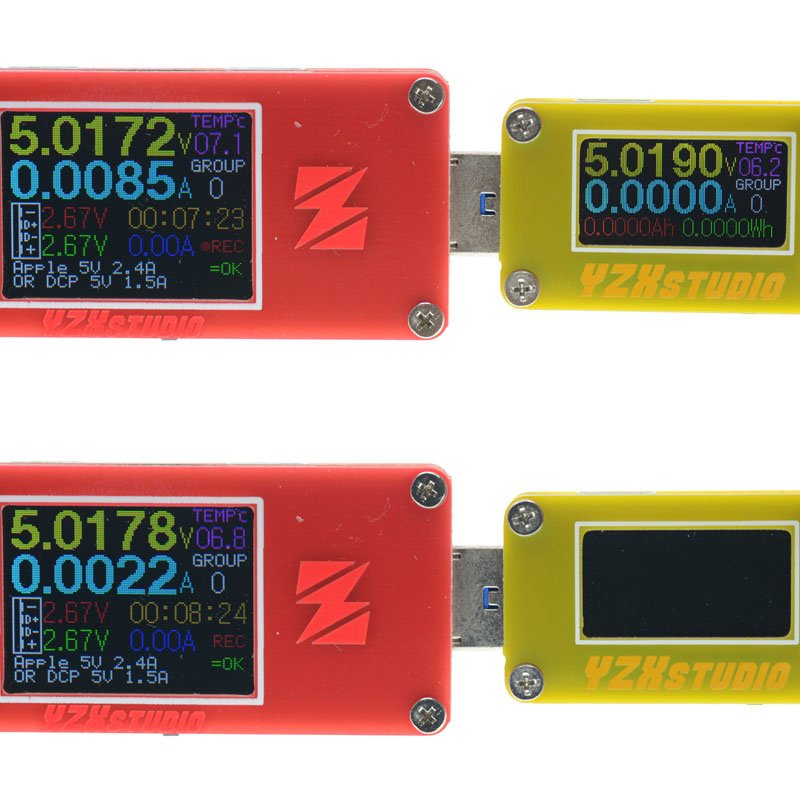

ZY1273小黃表於任意主畫面(背光亮度預設)下耗電量為8.5mA,螢幕關閉模式下為2.2mA
ZY1271飛龍表於任意主畫面(背光亮度預設)下耗電量為13mA,螢幕關閉模式下為2.2mA

報告完畢,謝謝收看
