ONPRO UC-C6QC30雙埠QC3.0充電器特色:

1.具備一組USB-A輸出埠搭載Qualcomm Quick Charge 3.0高通QC3.0充電協議,提供最高3A18W輸出能力,並可逆向相容QC2.0/QC1.0協議

2.具備一組目前已經開始廣泛使用的USB-C輸出埠,可提供5V/3A的輸出能力

3.INOV(Intelligent for Optimum Voltage)智慧輸出電壓最佳化技術,每組輸出埠搭載充電協議辨識IC,可針對支援充電協議的裝置,達到最佳化充電電壓及電流

4.ONPRO Smart Protection智能充電保護,防護在充電過程中可能出現的過電流/過電壓/過溫度/短路等情況,確保裝置及使用者的安全



ONPRO UC-C6QC30快速充電器規格:

1.輸入:AC100-240V0.9A50/60Hz

2.USB-A輸出:DC3.6V-6.5V/3ADC6.5V-9V/2A9V-12V/1.5A

3.USB-C輸出:DC5V/3A

4.A+C輸出功率:最大30W

5.尺寸:60x57x29mm

6.重量:90

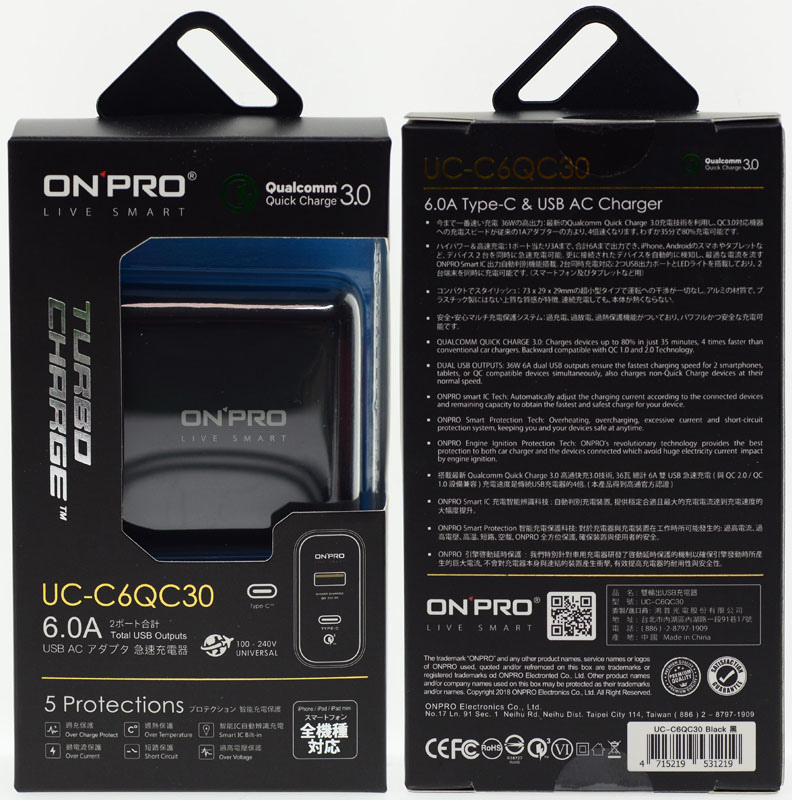

外盒正面有透明視窗可以看到充電器本體,右上角有QC3.0標誌,下方有型號燙金字樣、輸出埠形式簡圖、產品保護圖示說明

外盒背面印上中英日三種語言特色說明、下方有製造商資訊及認證標誌

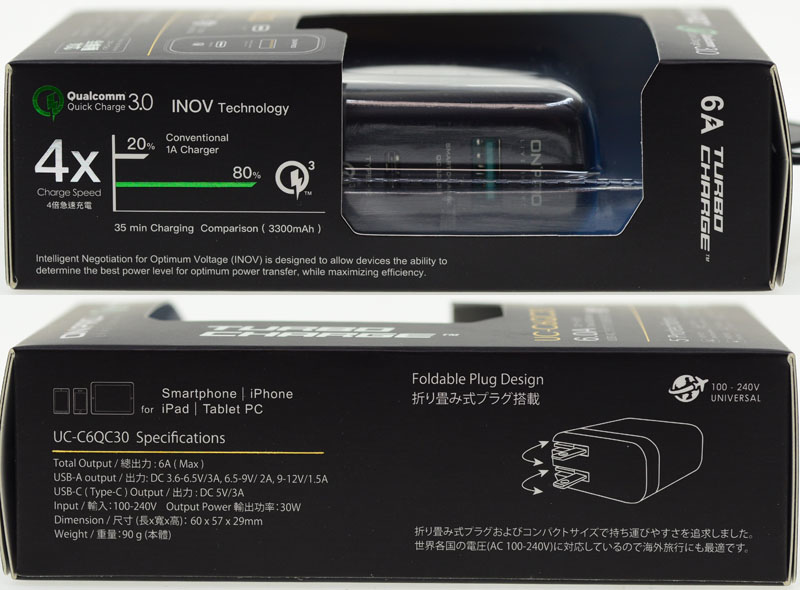

外盒左右側面,透明視窗延伸至側面可以看到充電器本體輸出埠處,同時介紹INOV(智慧充電協議最佳化)QC3.0充電速度比較、可折疊式插頭設計,並印上產品規格

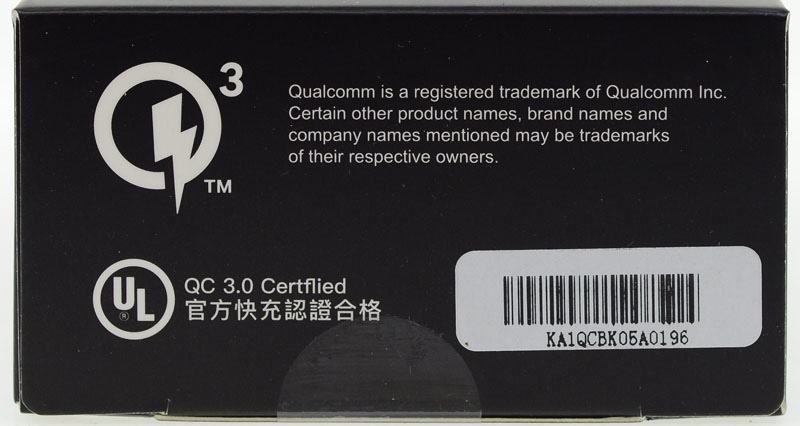

外盒底部側面,說明QC標誌為高通所註冊

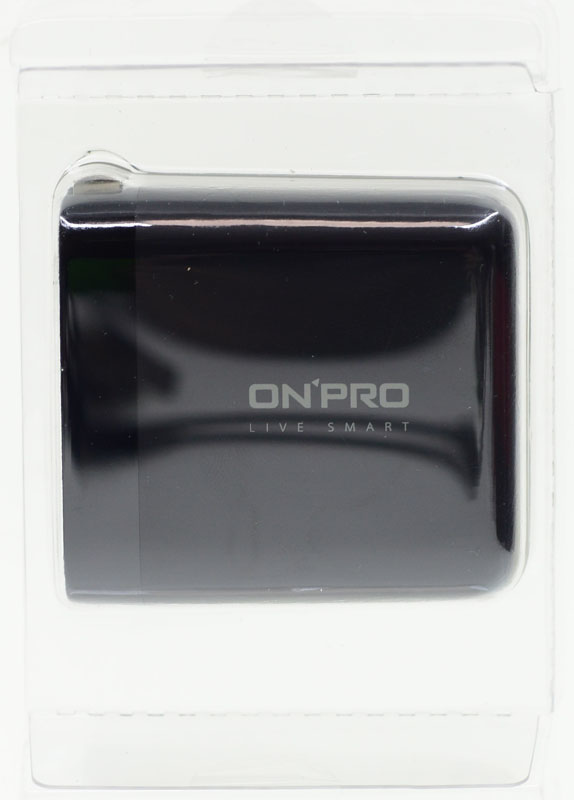

充電器本體裝在透明泡殼

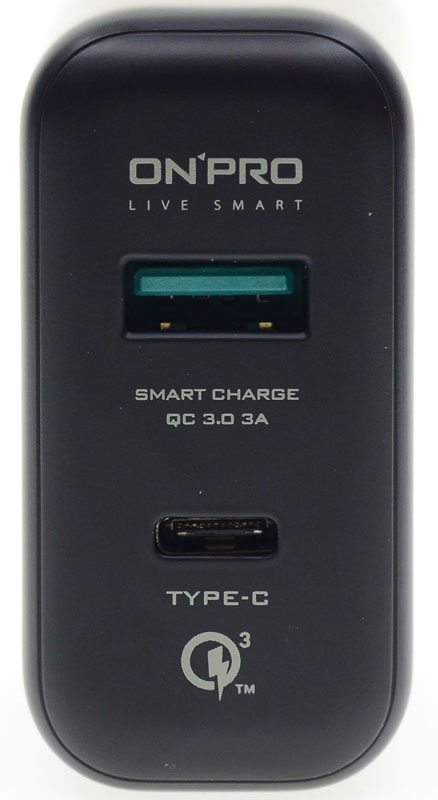

充電器本體輸出埠,具備一組USB-A及一組USB-CUSB-C只支援5V輸出,但QC3.0標誌印在下方容易產生誤解

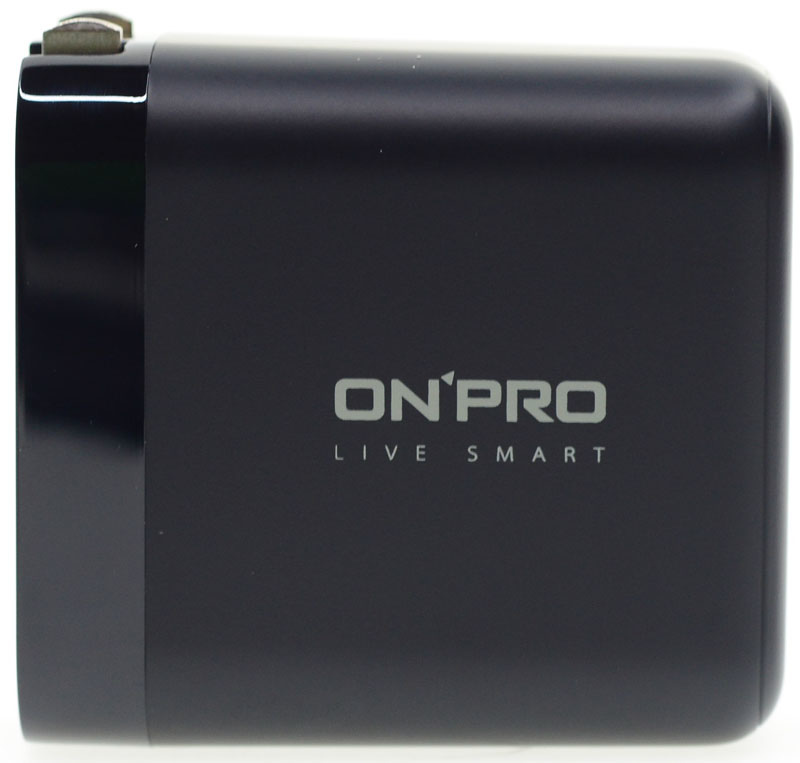

側面為霧面黑色外殼+亮面黑色底座,中央印上ONPRO商標及LIVE SMART字樣

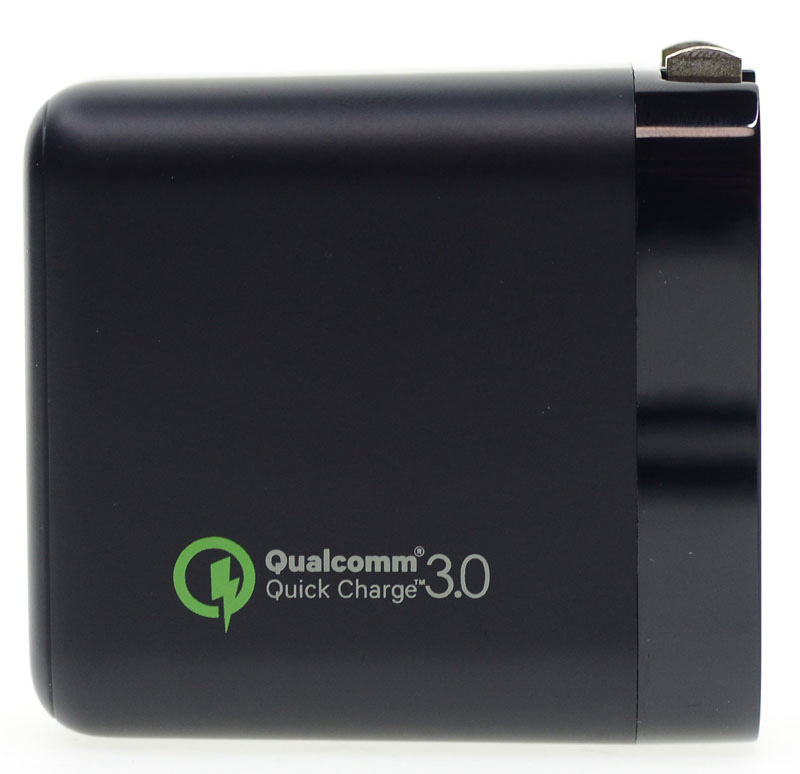

另一側面,有綠色QC標誌及Qualcomm Quick Charge 3.0字樣

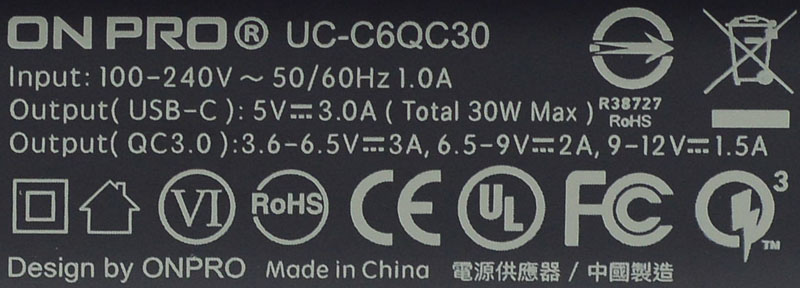

窄邊其中一側面印上產品型號、輸入/輸出規格、認證標誌、產地

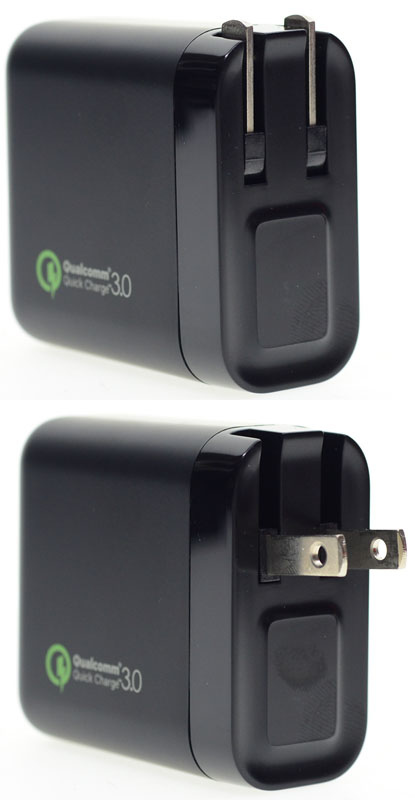

平行式插頭採用可折疊設計,方便收納攜帶

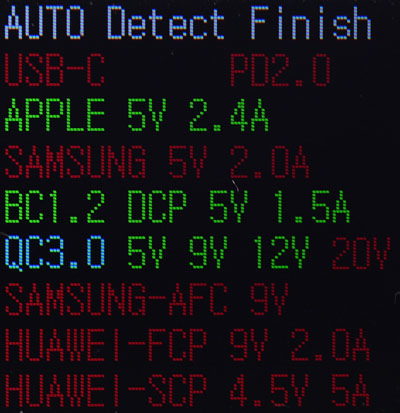

UC-C6QC30USB-A充電定義,支援APPLE 2.4ABC 1.2DCP 1.5AQC2.0/3.0

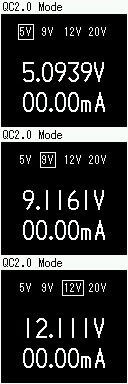

UC-C6QC30USB-A輸出5V/9V/12V空載電壓

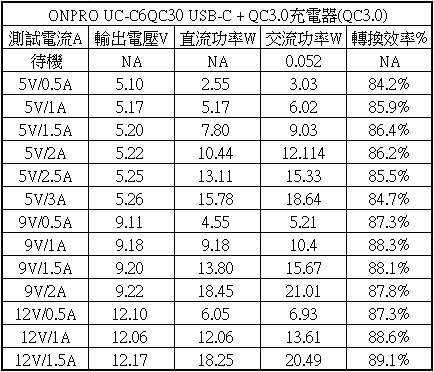

UC-C6QC30USB-A輸出各組輸出轉換效率表,各組整體輸出效率在84.2%89.1%之間變動

空載下輸入交流功率為0.052W

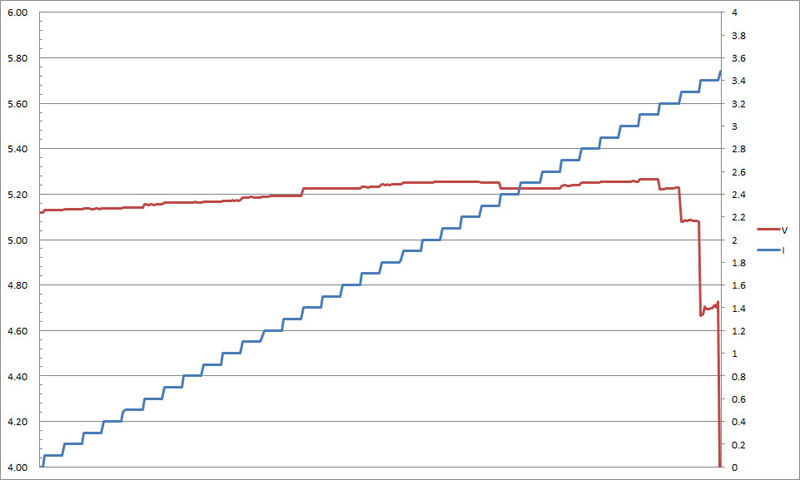

UC-C6QC30USB-A5V輸出負載測試,整體輸出電壓會隨著電流增加而升高,當電流超過3.5A便會截止輸出

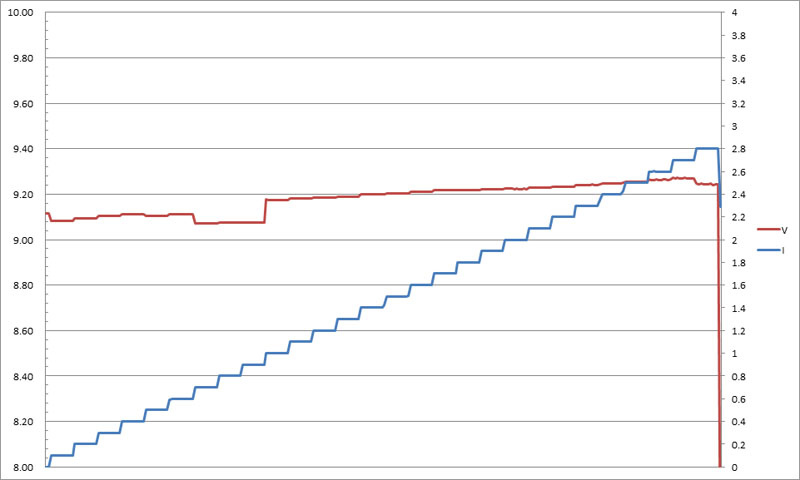

UC-C6QC30USB-A9V輸出負載測試,整體輸出電壓會隨著電流增加而升高,當電流超過2.8A便會截止輸出


UC-C6QC30USB-A12V輸出負載測試,整體輸出電壓無大幅改變,當電流超過2.2A便會截止輸出

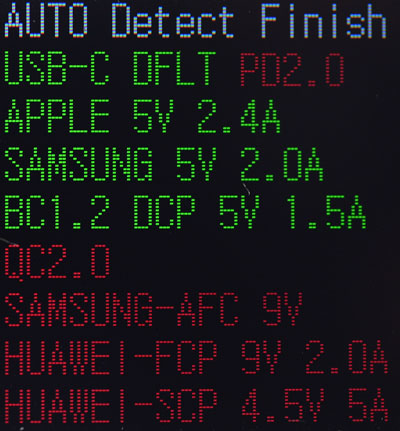

UC-C6QC30USB-C充電定義,支援USB-C預設充電、APPLE 2.4A、三星5V/2ABC 1.2DCP 1.5A


UC-C6QC30USB-C空載輸出電壓如黃色數字所示

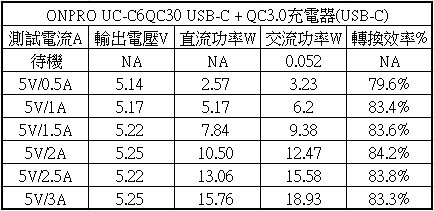

UC-C6QC30USB-C輸出各組輸出轉換效率表,各組整體輸出效率在79.6%84.2%之間變動

空載下輸入交流功率為0.052W


UC-C6QC30USB-C5V輸出負載測試,整體輸出電壓會隨著電流增加而升高,當電流超過3.3A便會截止輸出


UC-C6QC30USB-AApple iPad2進行充電,充電電流可達到原廠充電器水準

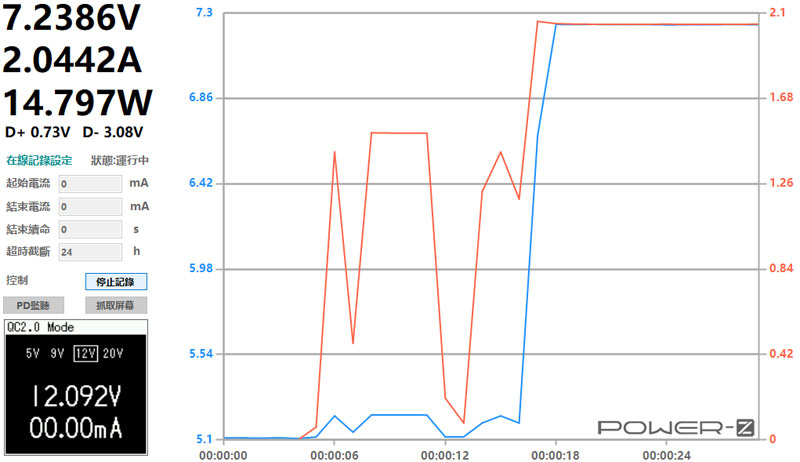

UC-C6QC30USB-AHTC U11+進行充電,可正常啟動QC3.0,充電功率可達14W以上

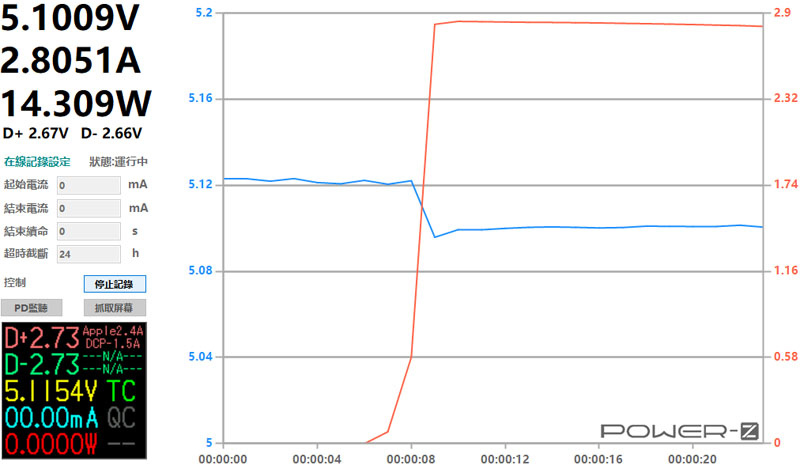

UC-C6QC30USB-CHTC U11+進行充電,充電電流會拉到2.8A,充電功率也可達14W以上

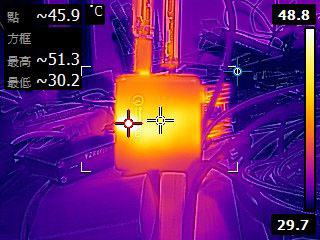

30W(USB-A 18W+USB-C 12W)全負載輸出下30分鐘後的紅外線熱影像圖


結論:

ONPRO UC-C6QC30 QC+TC快速充電器,USB-A輸出埠支援QC3.0快充,也可逆向相容QC2.0Apple 2.4A等充電定義,USB-C輸出埠最大輸出5V/3A,比較可惜的是僅能支援5V充電協議,不支援QC/PD等其他高於5V的快充協議,充電器整體體型適中,具備折疊式插頭方便收納攜帶

報告完畢,謝謝收看
