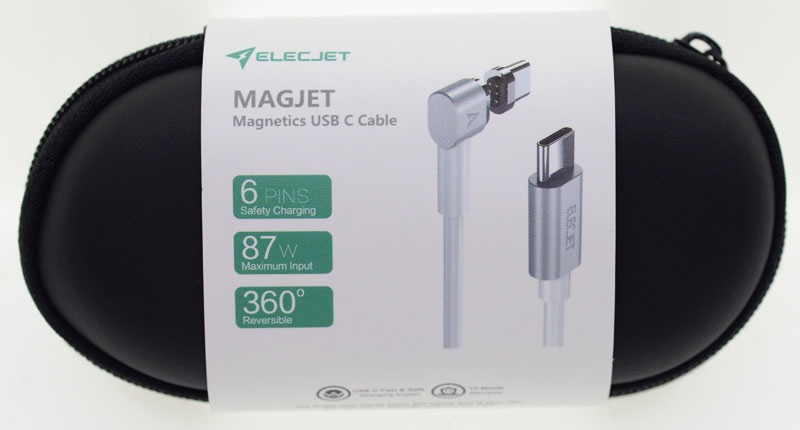

產品包裝為線材收納包外直接套上一圈紙卡,上面印有品牌ELECJET、產品名稱MAGJET、規格及產品接頭圖片。產品特色是最大可承受87W功率,可正反兩方向的磁吸接頭

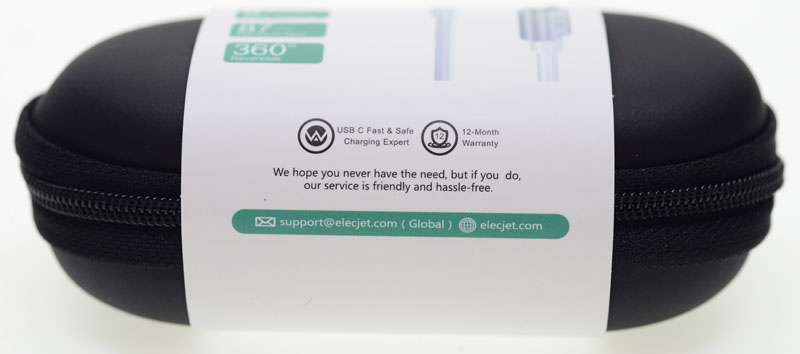

紙卡另一邊印上保固時間(一年)、客服聯絡電子信箱、原廠網站網址

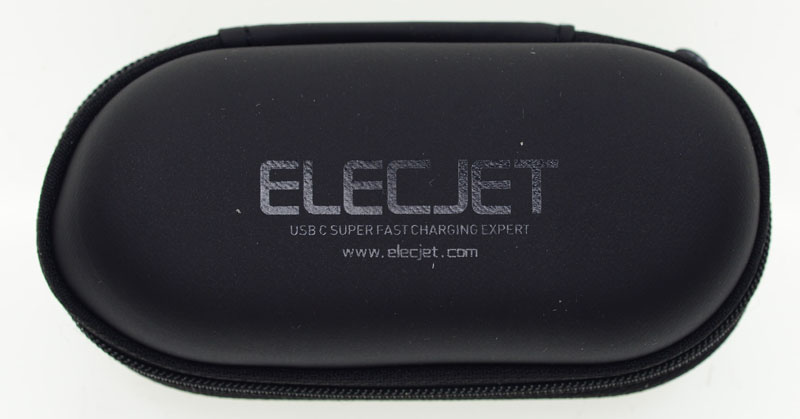

拿掉紙卡,收納包上也印有ELECJET品牌字樣

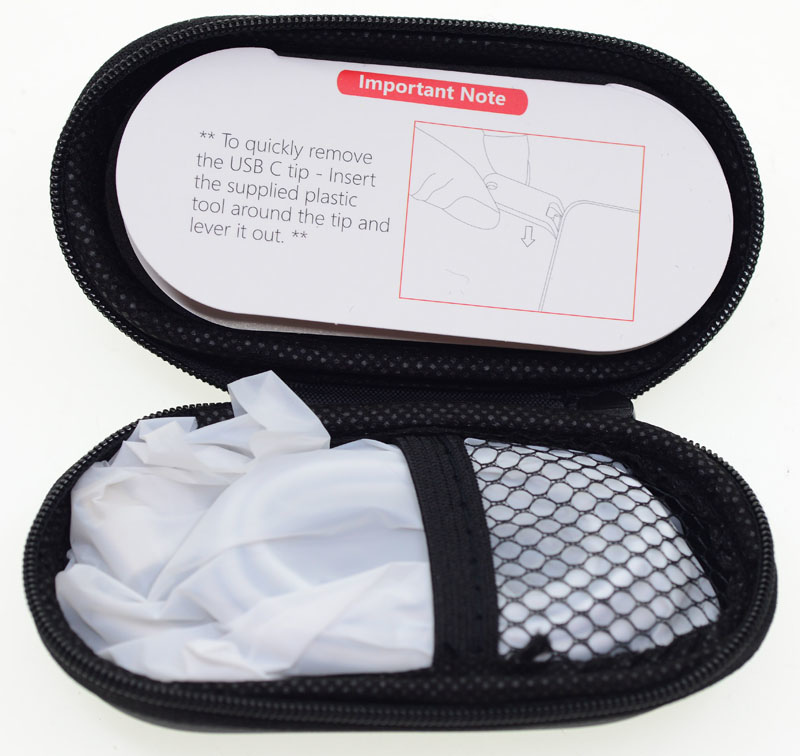

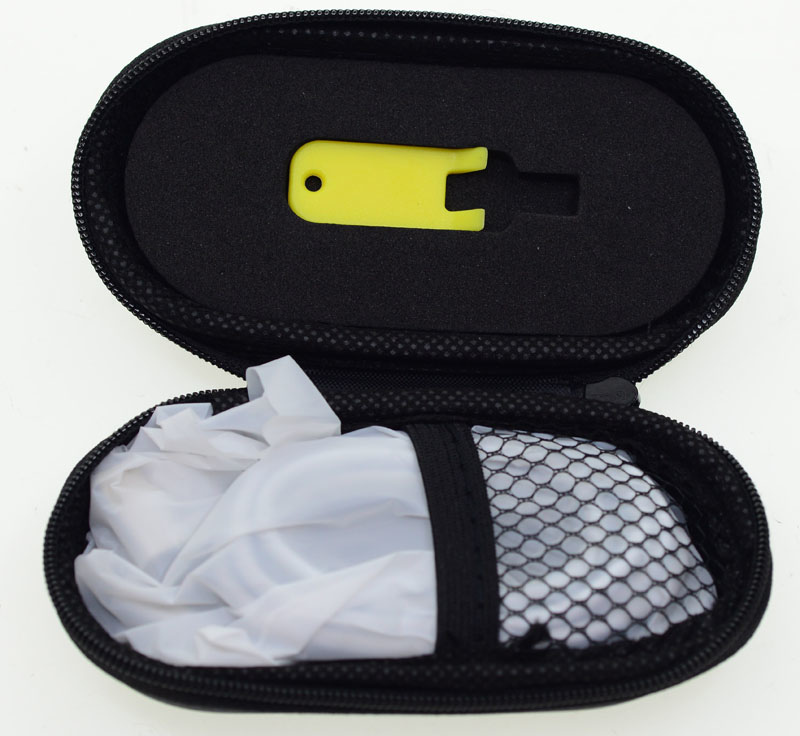

打開收納包拉鍊,上面是使用說明卡,下面網袋內的線材用塑膠袋裝著

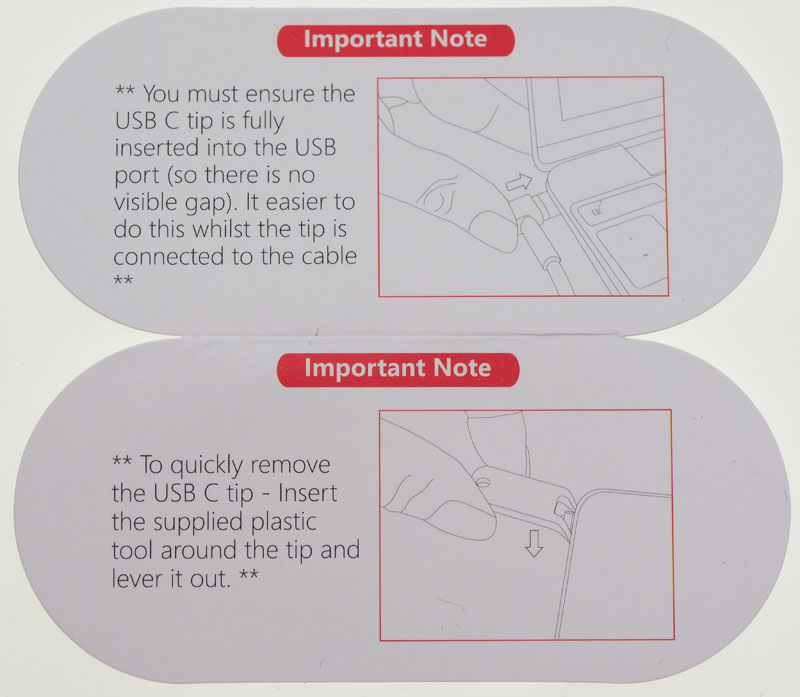

說明卡說明如何完全插入及拆除磁吸接頭
拆除磁吸接頭用的黃色撬棒放在收納包內的凹槽中

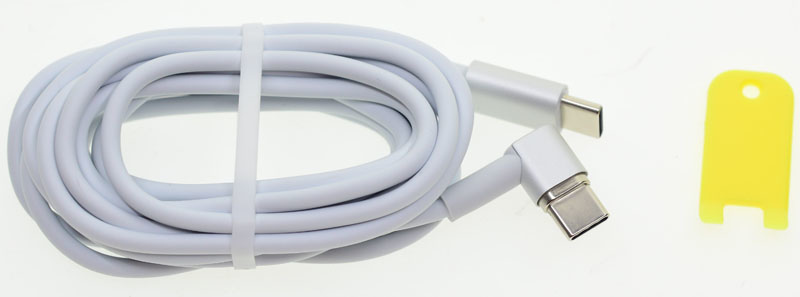

內容物一覽,有USB-C磁吸接頭+線材本體、撬棒
兩端USB-C接頭,直式接頭為固定式,90度直角接頭為活動式磁吸接頭,只有直式接頭的金屬外殼有印上品牌名稱
直式固定接頭端的尺寸

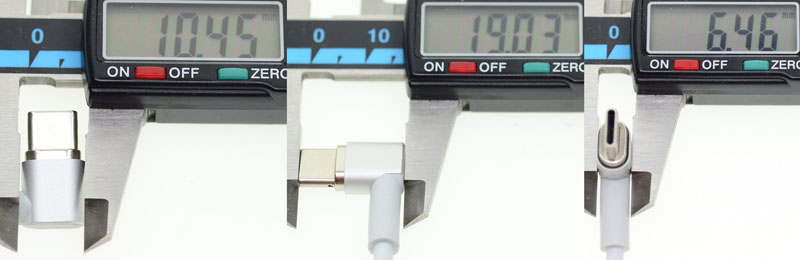

90度直角活動式磁吸接頭端的尺寸

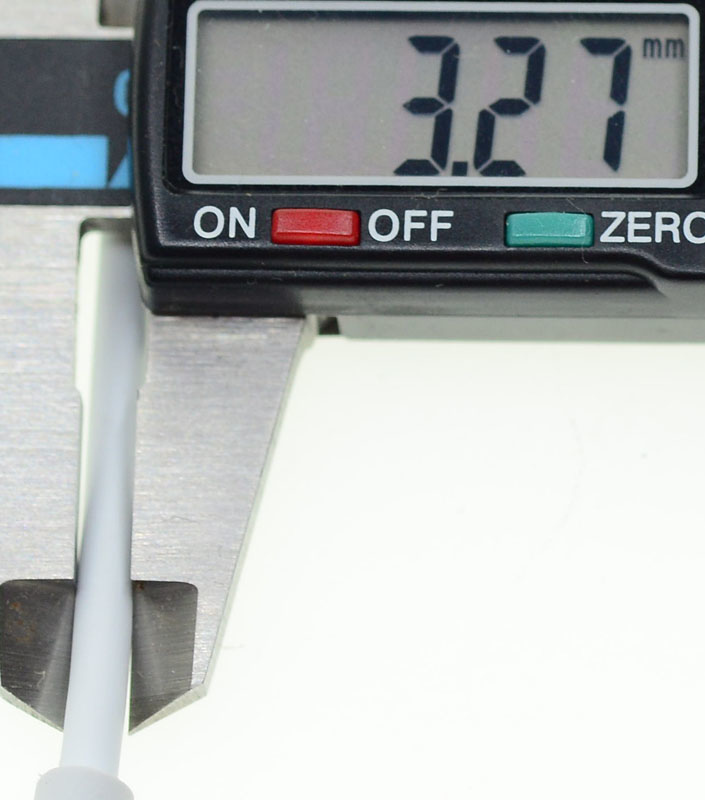

線路本體長度為201公分,直徑為3.27mm

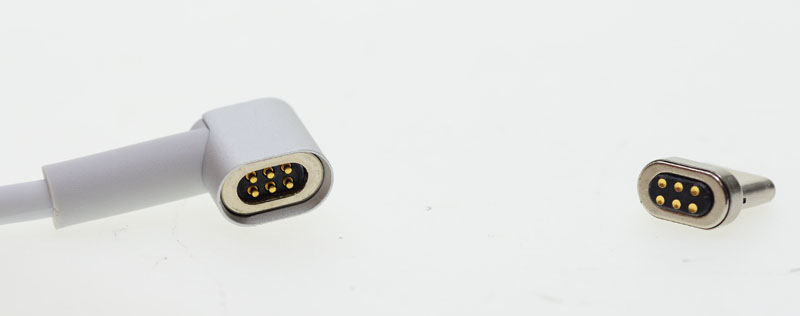

將磁吸接頭移除的樣子,兩端都有強力磁鐵,內有六個鍍金端點,分別是兩個正極、兩個負極、CC1/CC2各一,並不具備數據傳輸用的資料線
磁吸端接頭周圍金屬外殼進行加高,是為了增加吸附的定位及固定性,避免磁吸頭平移造成針腳彼此碰觸短路,並減少磁吸口/針腳沾附異物的機會

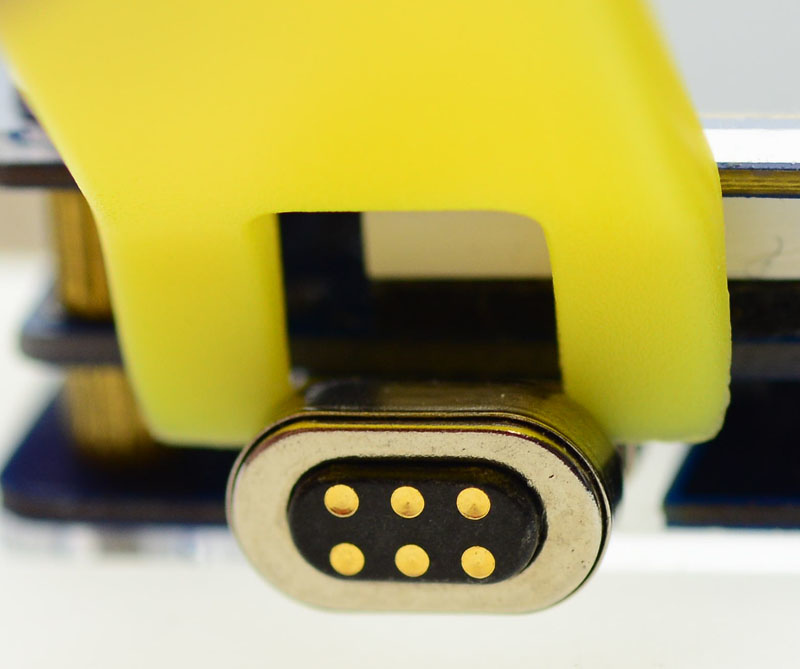

因為磁吸接頭太小,用手指不好施力,所以要使用隨附的撬棒,利用槓桿原理取出接頭
讀取E-Mark資訊,雖然記載支援PD 5A(20V/5A),但後面的USB3.1 Gen.2資訊不正確,因為該線只有PD充電功能
2A下正負線路等效阻抗為0.2452Ω,換算每公分線組約為1.22mΩ
利用MAGJET USB-C磁吸充電線帶3A的負載,空載與帶載後的壓差為0.814V
對照組為歐肯得Magneto USB-C磁吸充電傳輸線,長度為182公分,空載與帶載後的壓差為0.676V

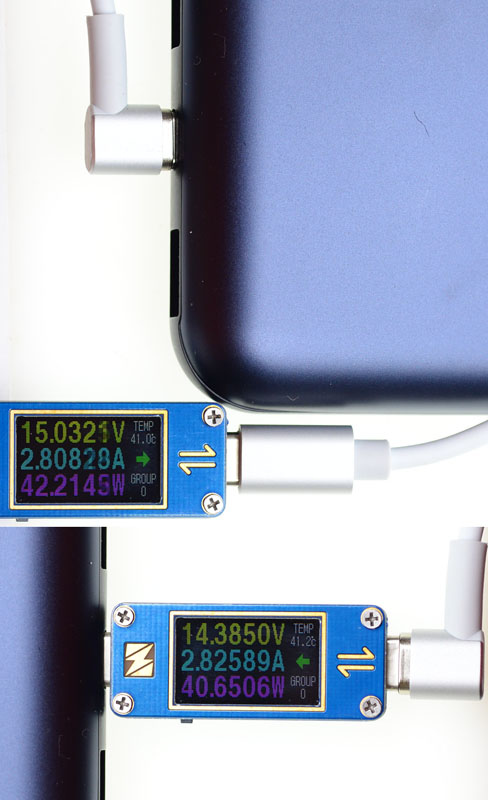

實際使用MAGJET USB-C磁吸充電線,搭配小米65W USB-C充電器對紫米十號行動電源,可正常進行充電。將電壓表裝在充電器端(上)與行動電源端(下),其電壓差異為0.647V,充電功率也受影響略微下降1.6W左右


結論:
ELECJET MAGJET USB-C磁吸充電線,線路本體長度201公分,一端為可分離的磁吸接頭,正反兩方向皆可磁吸使用。因受限於長度,MAGJET在3A電流下的壓差較明顯,用在充電上會因壓降造成充電功率略微損失4%左右。E-Mark標示可支援PD 5A電力傳輸,不過內容註記為USB 3.1 Gen.2的資訊有誤(僅能提供PD裝置充電使用)。因磁吸接頭本身有用來定位的強力磁鐵,需要注意不能靠近對磁性敏感的物品,也要注意不要吸附可被磁吸的金屬

報告完畢,謝謝收看
