BENQ GW2760S螢幕,故障情形是顯示藍燈,但沒有畫面

將螢幕拆開,檢視電源背光驅動一體板,上方無明顯元件異常,輸出給AD板的5V也正常無跳動

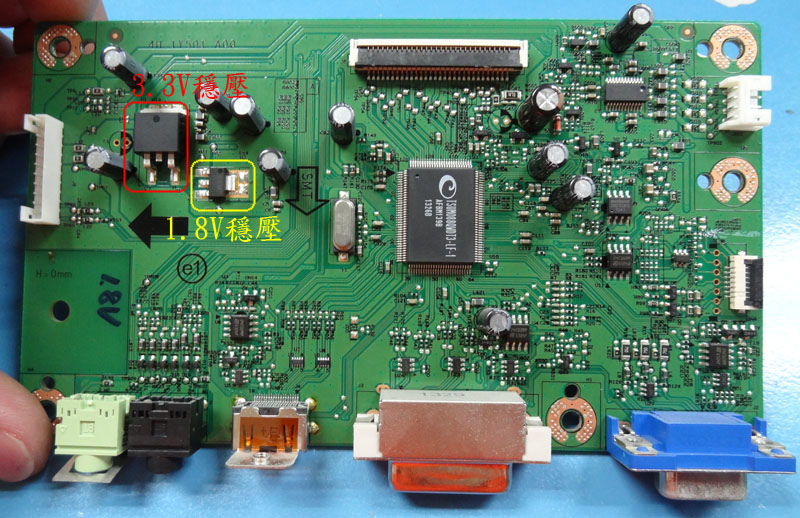

AD板,接收5V以後,由左上角兩個三端子穩壓IC分別產生3.3V及1.8V

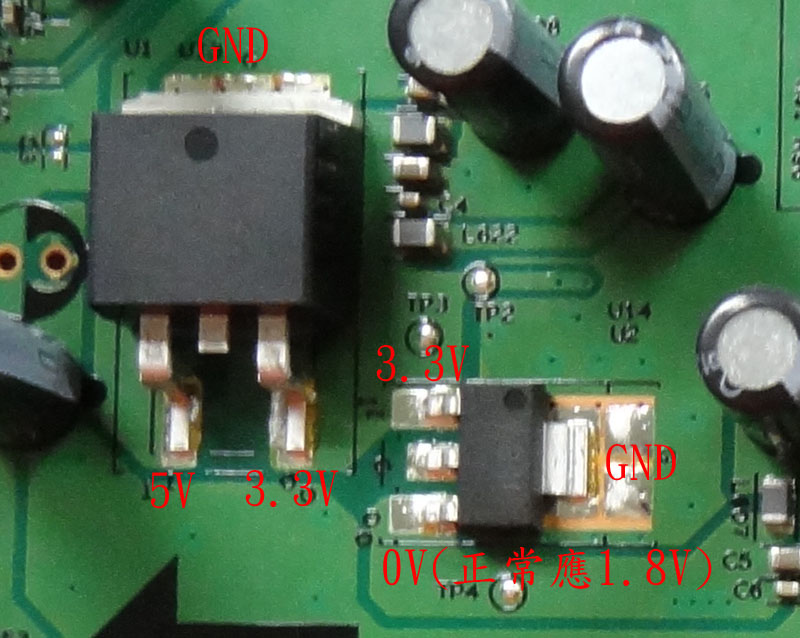

經過量測,3.3V穩壓IC輸入5V並正常產生3.3V,但是1.8V穩壓IC輸入3.3V輸出卻為0V,正常應為1.8V
將其更換後,螢幕就可以正常顯像


結論:
LED背光螢幕雖然少了傳統CCFL背光螢幕後方高熱,減少常見的電容爆漿問題,但是電路上元件故障同樣會造成螢幕工作不正常,查修時需要更多方面檢查

報告完畢,謝謝收看
