Innergie PowerJoy 30C(ADP-30GW)產品特色:
1.USB-A/USB-C雙孔5.4A大電流輸出
2.SmartBoost智慧快充,不限品牌極速充電
3.InnerShield保護機制,確保充電安全
4.附上US/UK/EU三種轉接插頭,適合出國旅行使用
5.轉接插頭具備四種安裝旋轉角度,不受限於插座方向
6.GreenSense環保節能,待機下更省電
7.USB-C內建PD(Power Delivery)技術,適用於絕大多數USB-C裝置

Innergie PowerJoy 30C(ADP-30GW)產品規格:
1.輸入:100-240VAC/1.3A,50/60Hz
2.USB-A輸出:5V/2.4A
3.USB-C輸出:5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A
4.USB-A+USB-C輸出:最大5V/5.4A

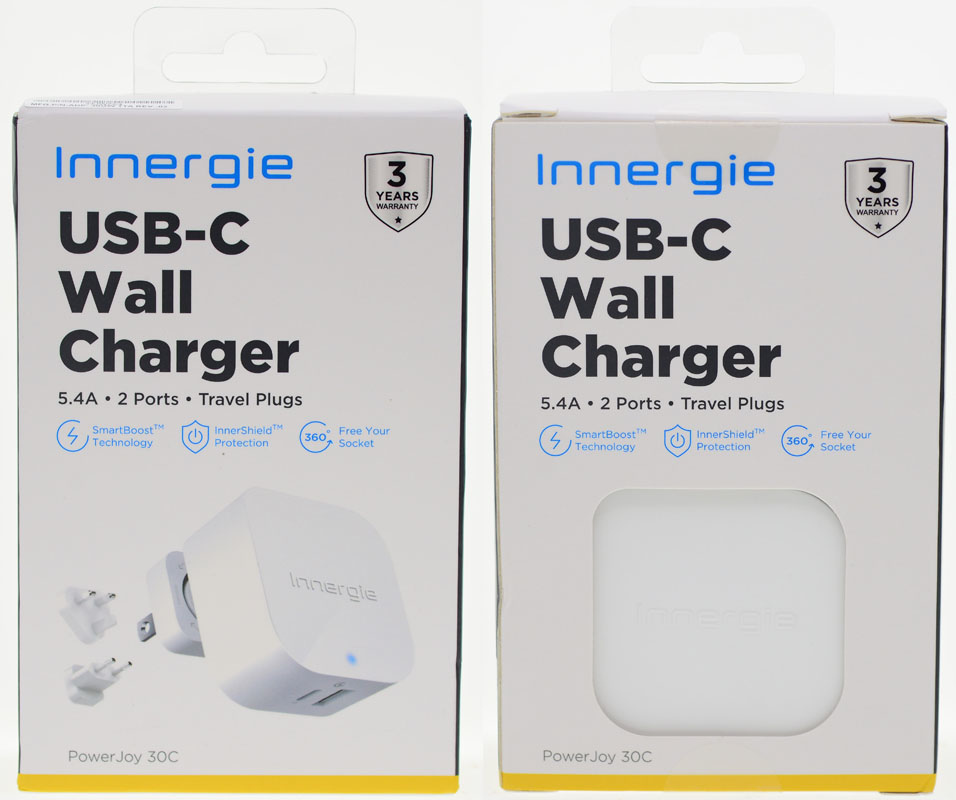

外盒包裝正面與背面上半部以大字印上商標及品名,品名下方為三大特色圖示,正面下半部以照片展示實體、轉接插頭外觀及組合方式,背面下半部則有透明視窗直接看到本體正面,右上表印上三年保固標誌,左下角印上PowerJoy 30C系列名稱


外盒包裝左右側面,印上產品特色、產品輸入/輸出規格、製造/進口商資訊、產地、隨附轉接插頭種類、USB-C/USB-A快充下估計充電時間及充電加速比例,最下方藍色字體說明Innergie為台達自有品牌

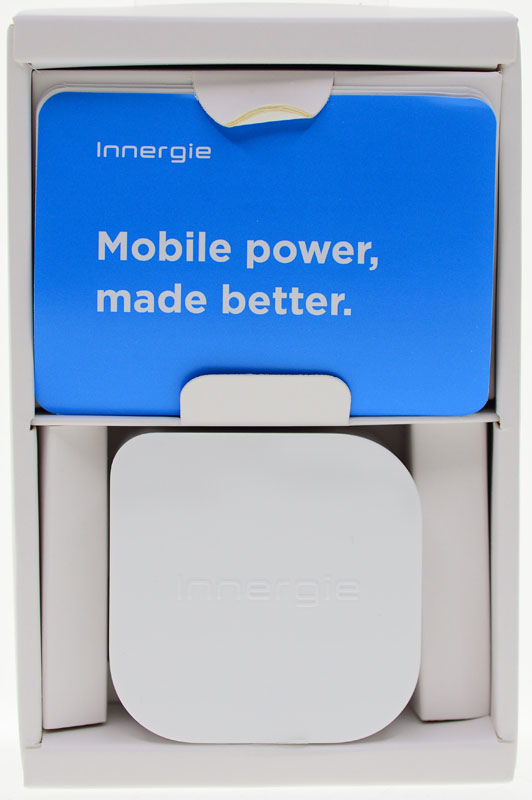

內盒固定說明書及充電器本體,說明書下方空間放置三種轉接插頭

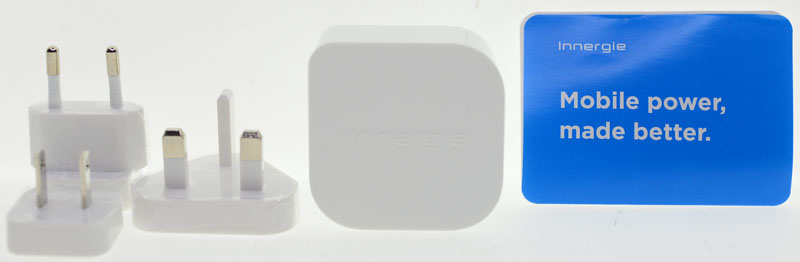

所有內容物一覽,有說明書、充電器本體、US/EU/UK三種轉接插頭

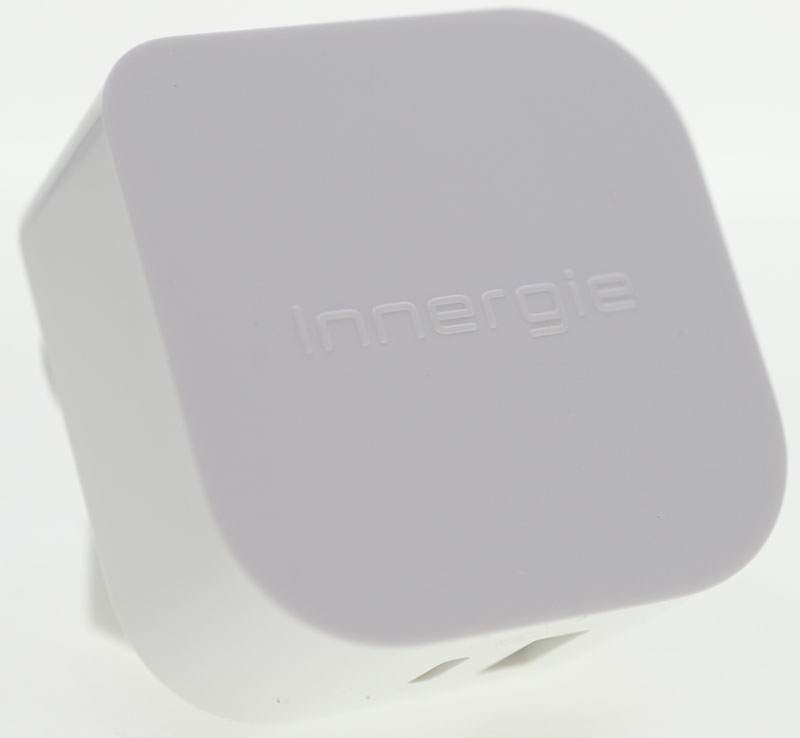

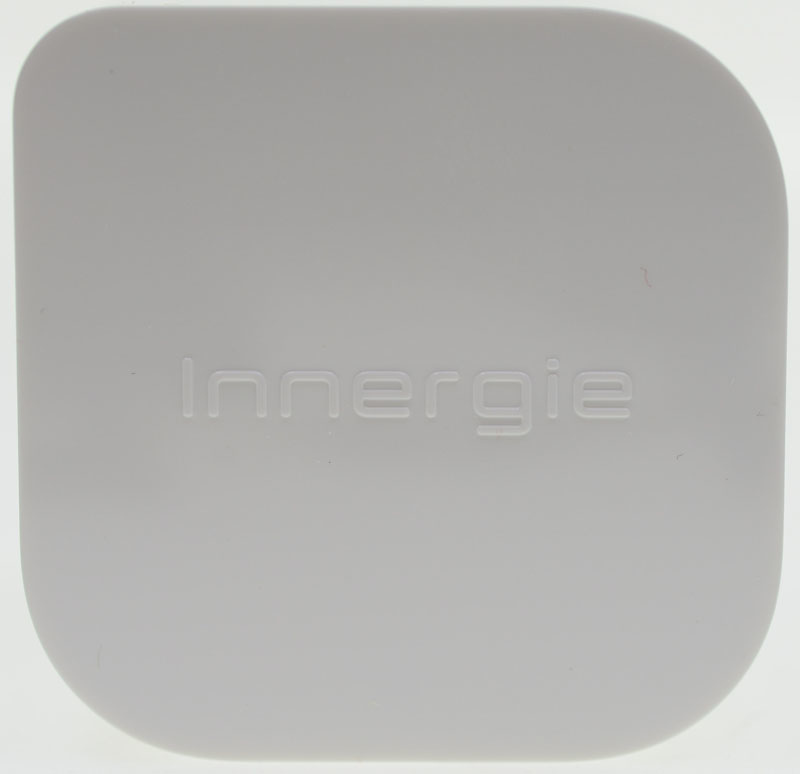

充電器本體正面有Innergie字樣,其中一個角落的圓弧程度不同於另外三個


本體外殼採亮面白色塑膠製作

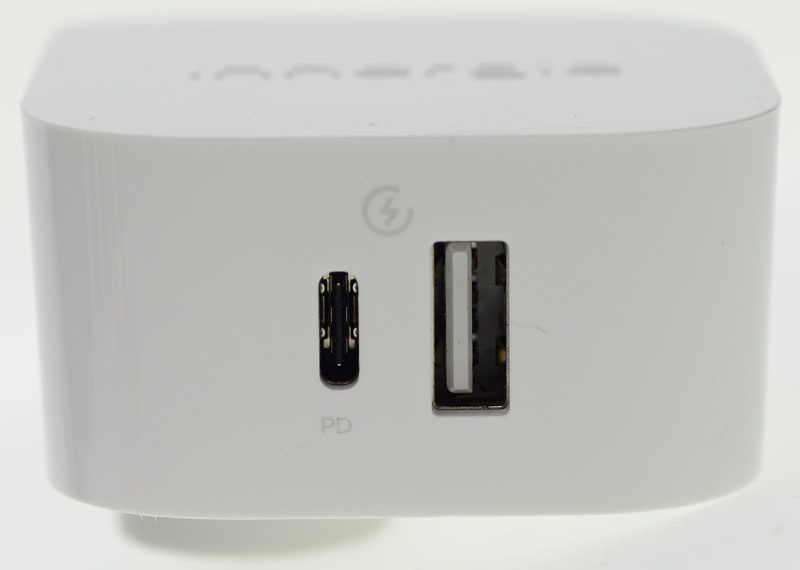

輸出埠位於側面,有一個USB-C及一個USB-A輸出埠,USB-C輸出埠下方有PD字樣,兩組輸出埠上方為SmartBoost智慧快充圖示

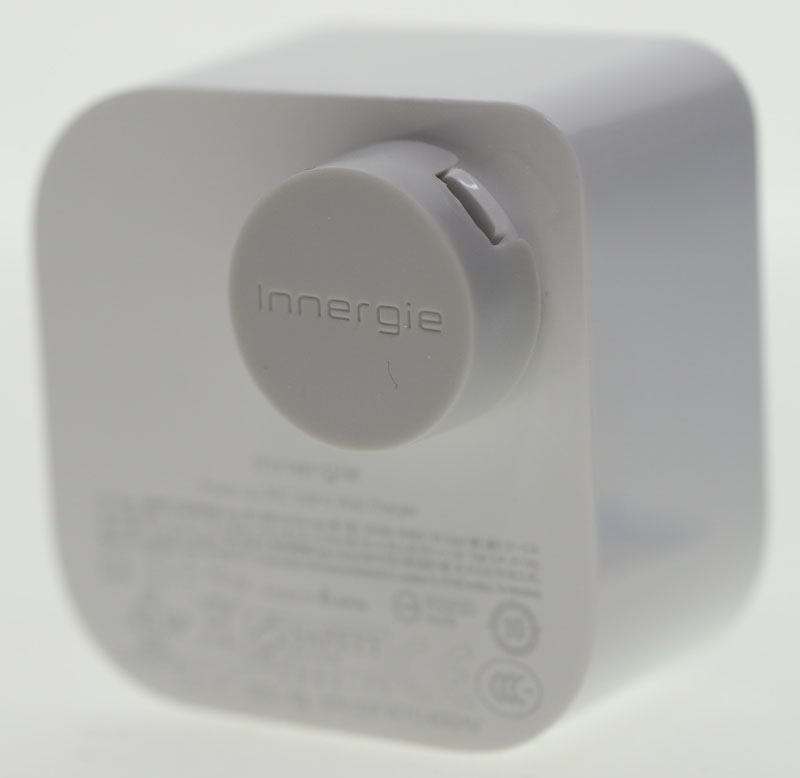

充電器背面有一個輸入連接器保護蓋

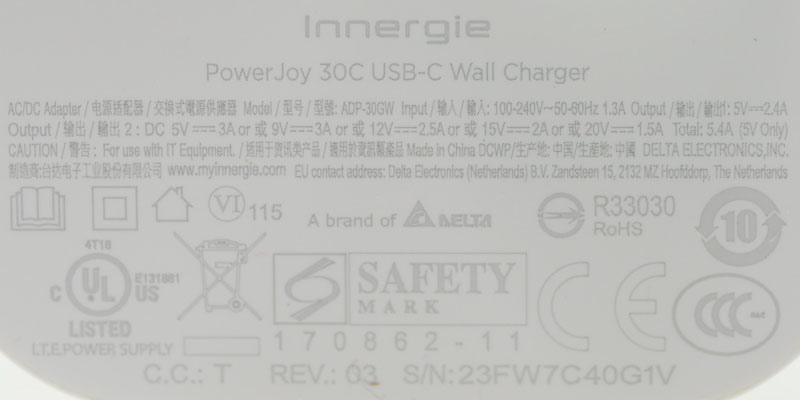

背面下半部印上詳細的產品名稱、型號、輸入/輸出規格、產地、製造商等詳細資訊及通過的各項認證標誌
下方REV為硬體版本,目前市售款為REV:04

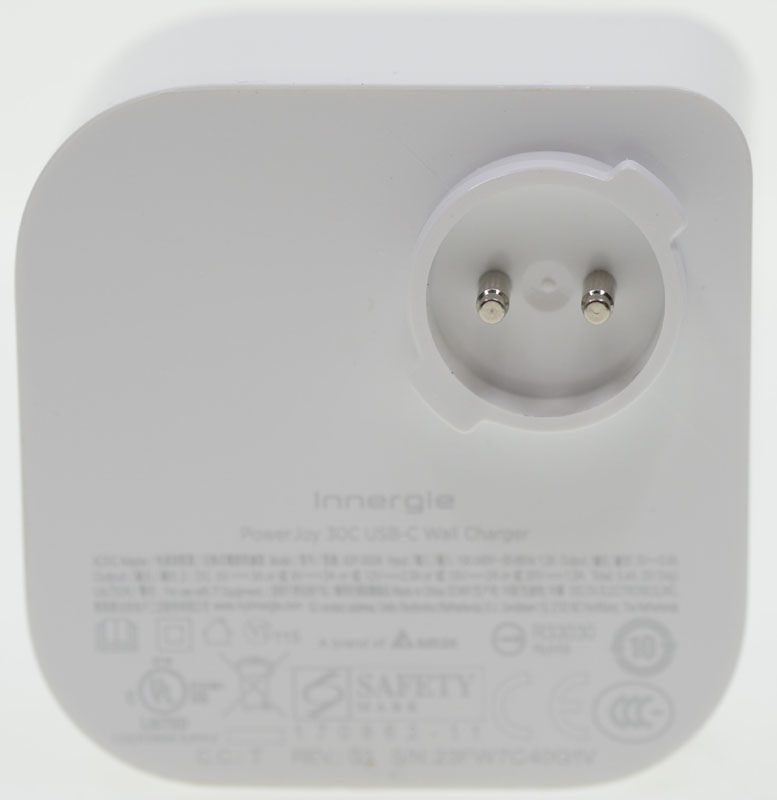

取下保護蓋,露出輸入連接器,該連接器設計靠近角落側,而非中央或側邊位置

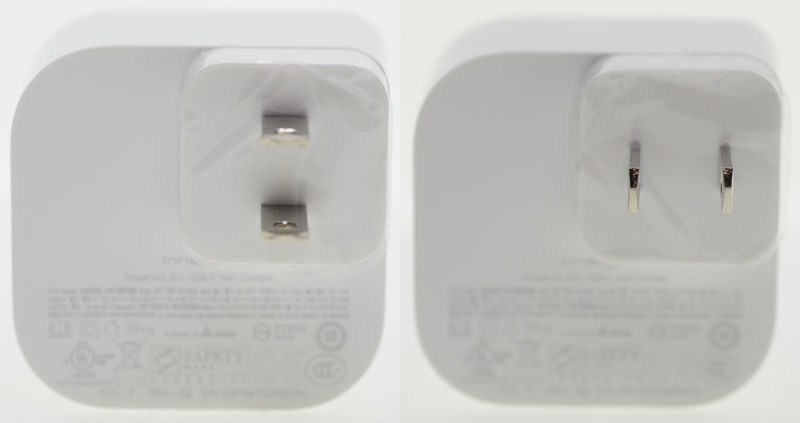

安裝轉接插頭,具備0/90/18/270四種安裝角度,安裝轉接插頭後才發現為何這個角落的圓弧程度要不同於另外三個角落,原來是要配合轉接插座本身的弧面

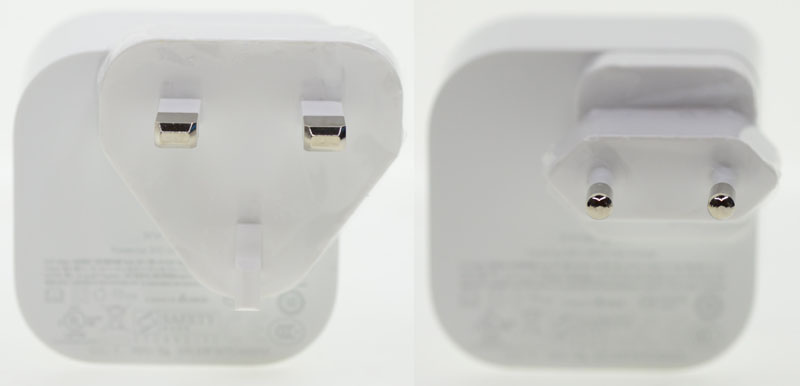

安裝UK/EU轉接插頭,同樣也具備四種安裝角度,使用者可依照插座旁空間來決定要哪個安裝角度

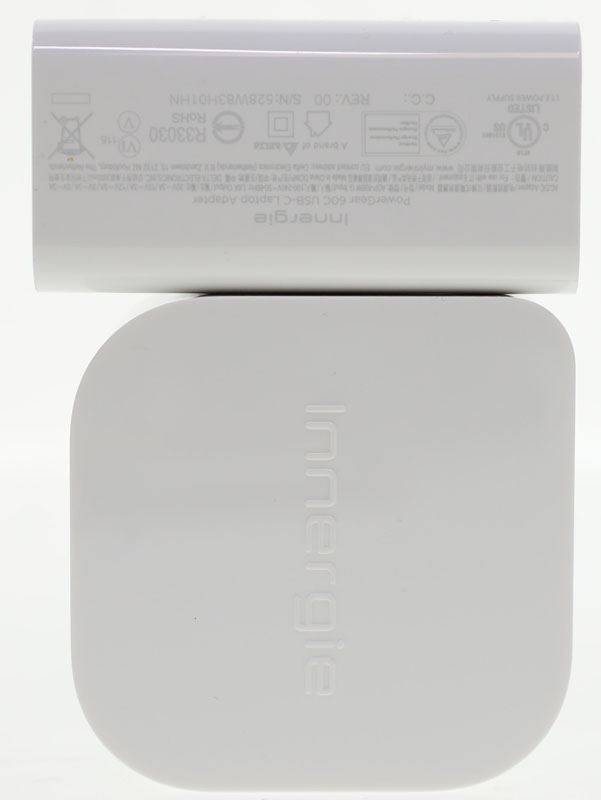

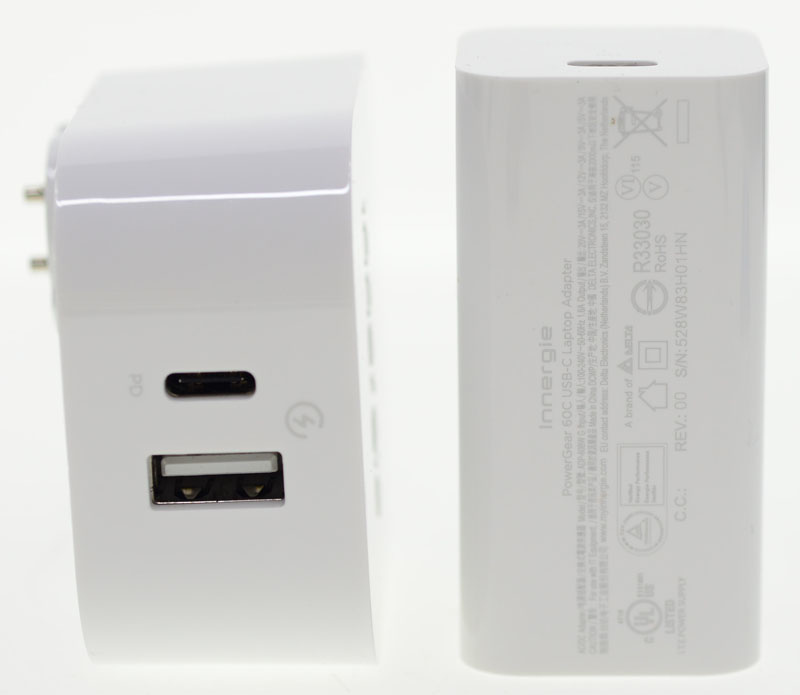

PowerJoy 30C(左)與PowerGear 60C(右)大小比較


PowerJoy 30C(下)與PowerGear 60C(上)大小比較

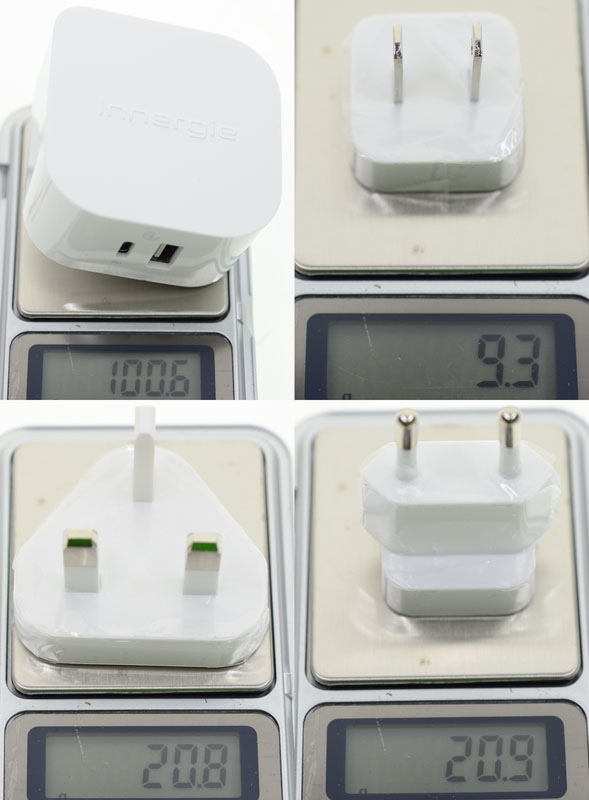

本體重量約100克,US轉接插頭重量9克,UK/EU轉接插頭在21克左右

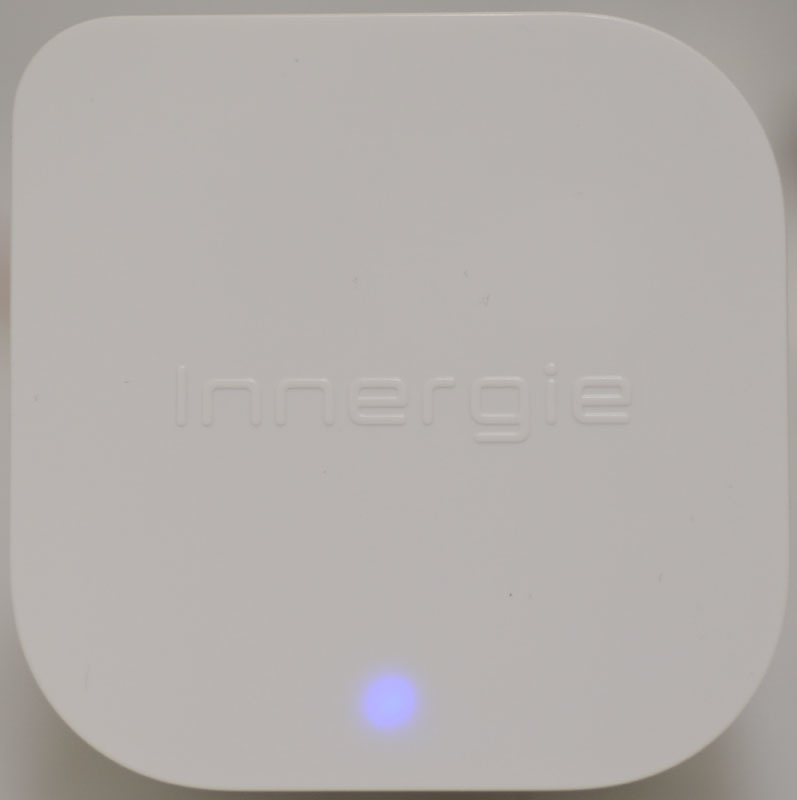

通電後正面下方中間會點亮一個微弱的藍燈

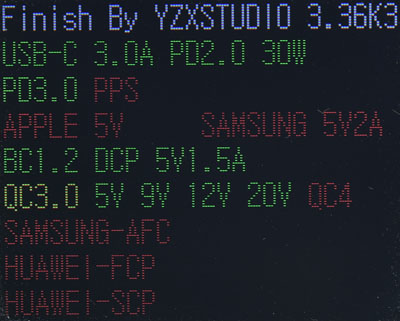

USB-C埠充電定義,支援PD3.0最大輸出3A/30W、BC1.2、DCP 1.5A、QC2.0 5V/9V/12V/20V、QC3.0

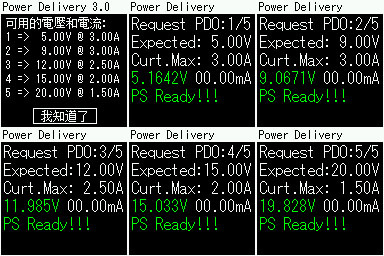

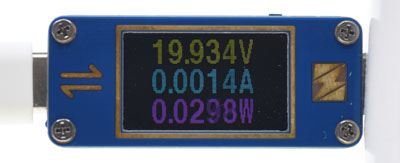

USB-C埠PD模式支援五個電壓電流組,分別是5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A,空載輸出電壓如綠色數字所示

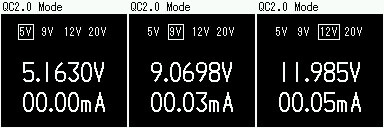

USB-C埠QC模式下5V/9V/12V空載輸出電壓

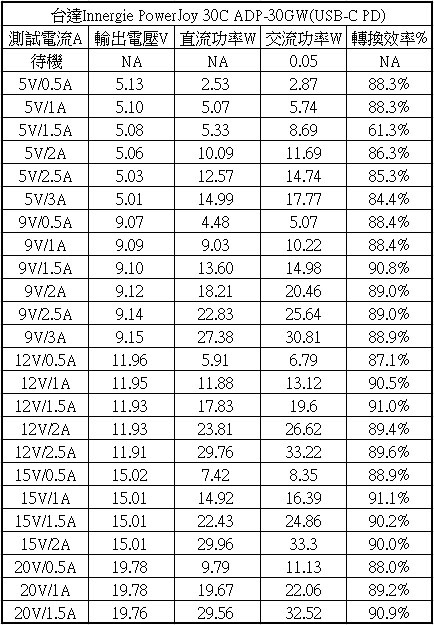

USB-C埠各組輸出轉換效率表,整體轉換效率在84.4%至91.1%之間,空載輸入交流功率為0.05W

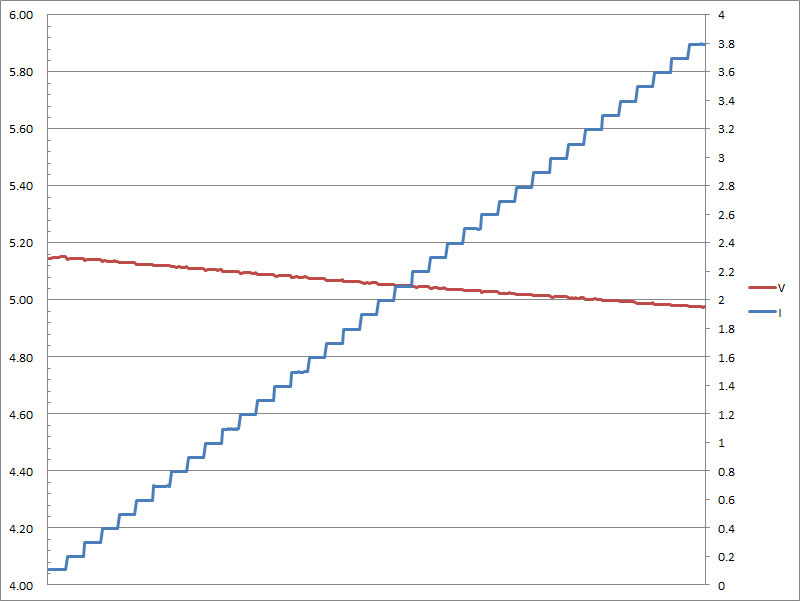

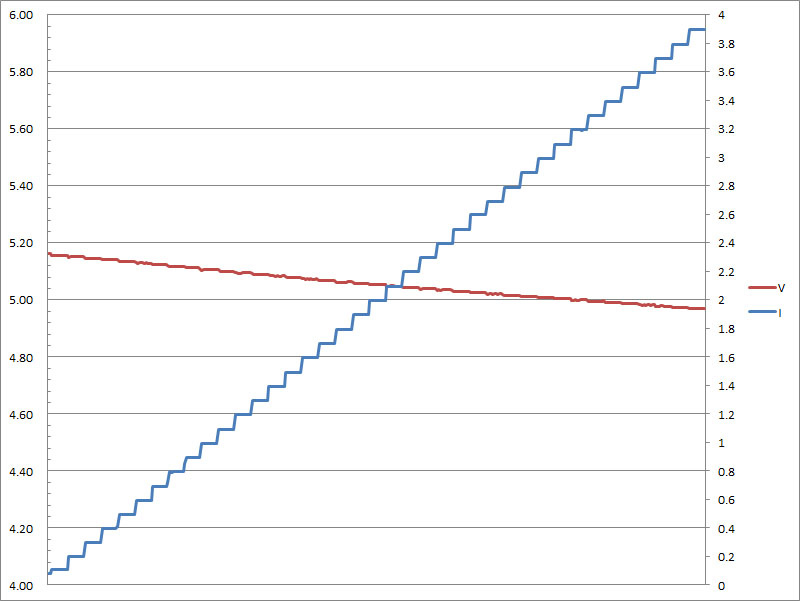

USB-C埠PD模式5V輸出負載測試,輸出電壓會隨著電流增加而下降,當輸出電流超過3.8A便會截止輸出

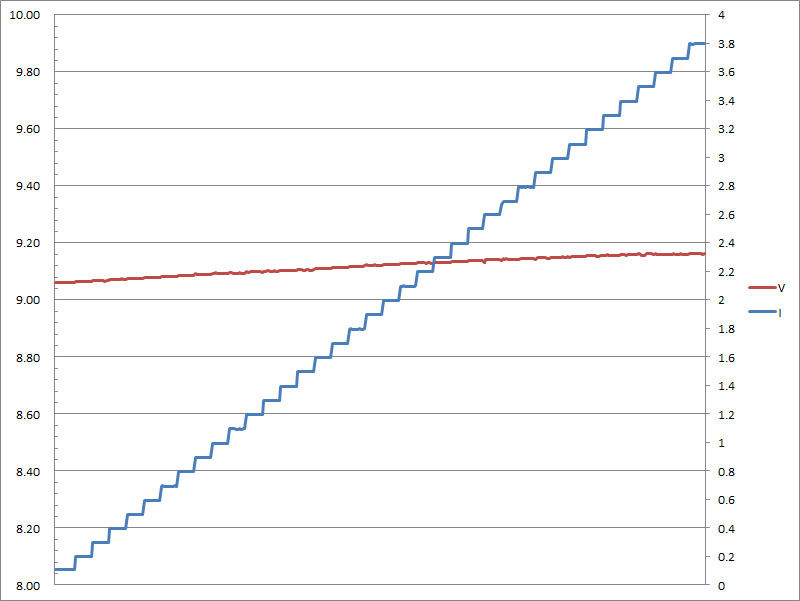

USB-C埠PD模式9V輸出負載測試,輸出電壓會隨著電流增加而上升,當輸出電流超過3.8A便會截止輸出

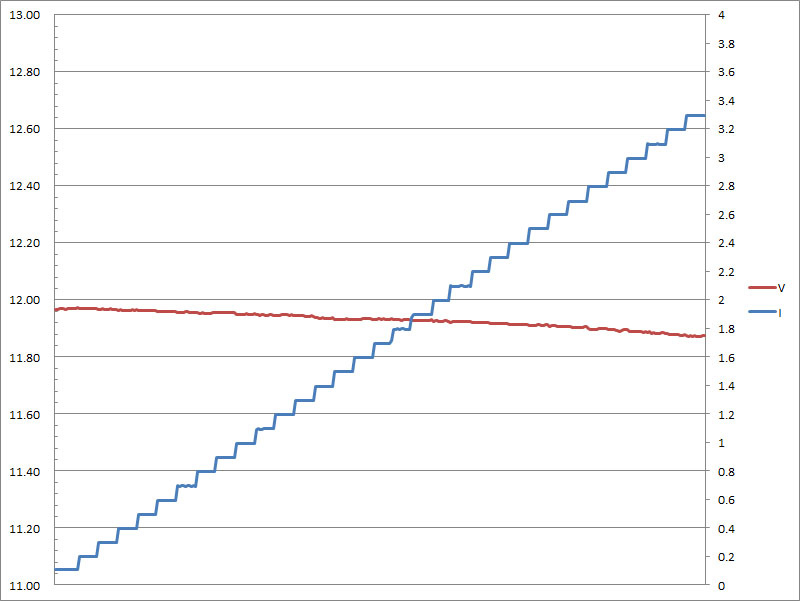

USB-C埠PD模式12V輸出負載測試,輸出電壓會隨著電流增加而下降,當輸出電流超過3.3A便會截止輸出


USB-C埠PD模式15V輸出負載測試,輸出電壓會隨著電流增加而微幅下降,當輸出電流超過2.6A便會截止輸出

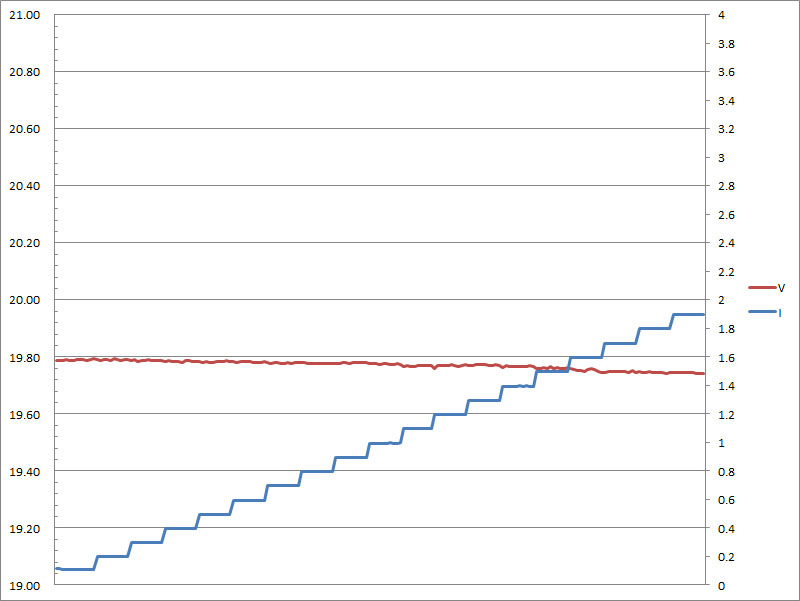

USB-C埠PD模式20V輸出負載測試,輸出電壓會隨著電流增加而微幅下降,當輸出電流超過1.9A便會截止輸出


USB-C埠QC模式5V輸出負載測試,輸出電壓會隨著電流增加而下降,當輸出電流超過3.9A便會截止輸出

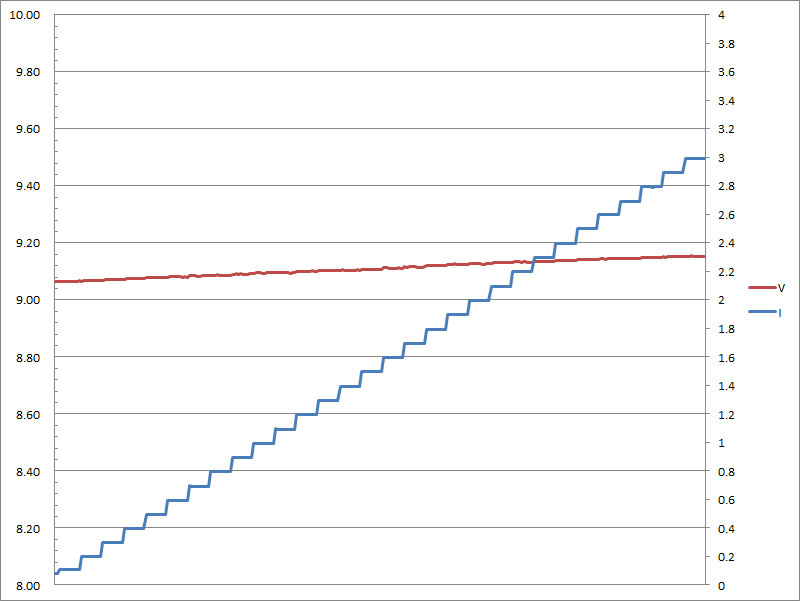

USB-C埠QC模式9V輸出負載測試,輸出電壓會隨著電流增加而上升,當輸出電流超過3A便會截止輸出

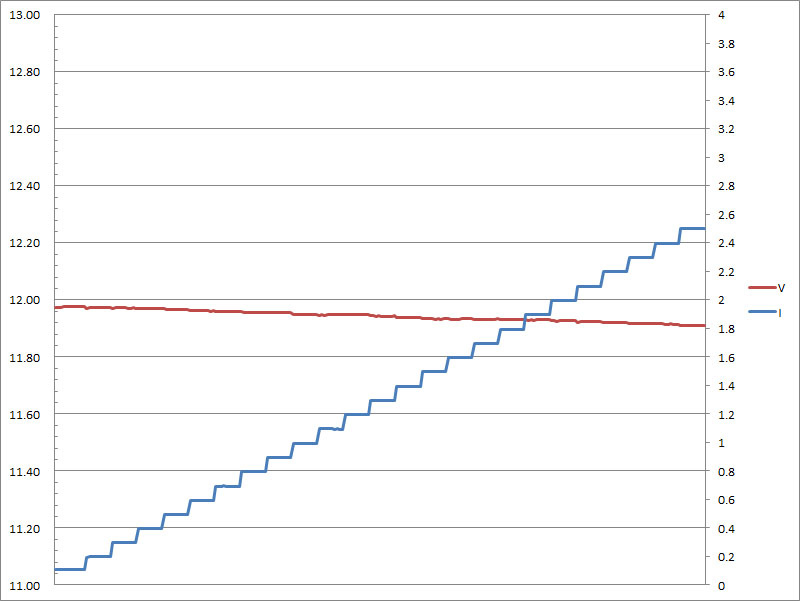

USB-C埠QC模式12V輸出負載測試,輸出電壓會隨著電流增加而下降,當輸出電流超過2.5A便會截止輸出

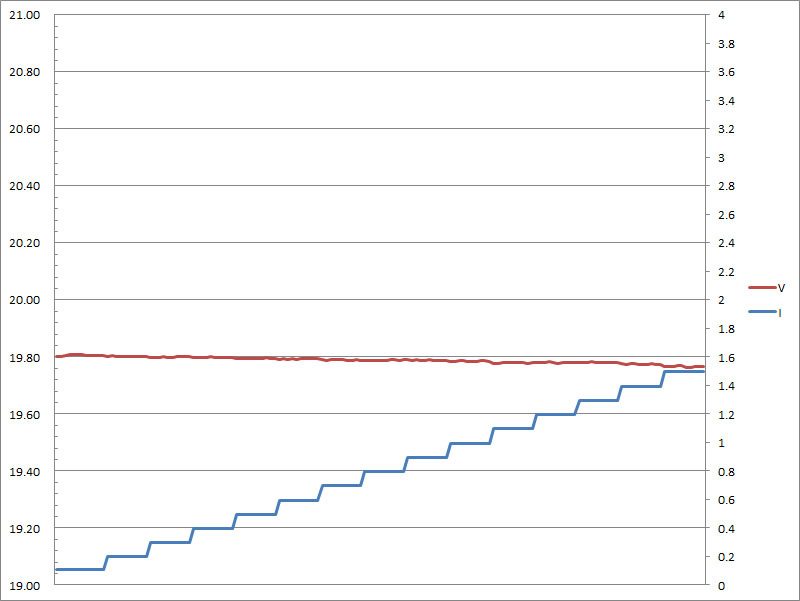

USB-C埠QC模式20V輸出負載測試,輸出電壓會隨著電流增加而微幅下降,當輸出電流超過1.5A便會截止輸出


從上面測試可以看到USB-C埠在PD模式及QC模式下的9V/12V/20V輸出過電流限制點有所不同,以發揮最佳保護效果



USB-A埠空載輸出電壓如黃色數字所示

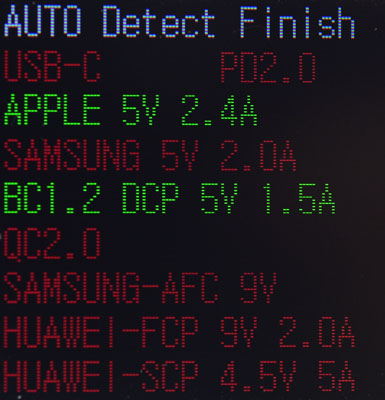

USB-A埠充電定義,支援APPLE 2.4A、BC 1.2、DCP 1.5A

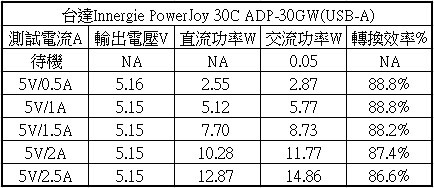

USB-A埠各組輸出轉換效率表,整體輸出效率在86.6%至88.8%之間,空載下輸入交流功率為0.05W

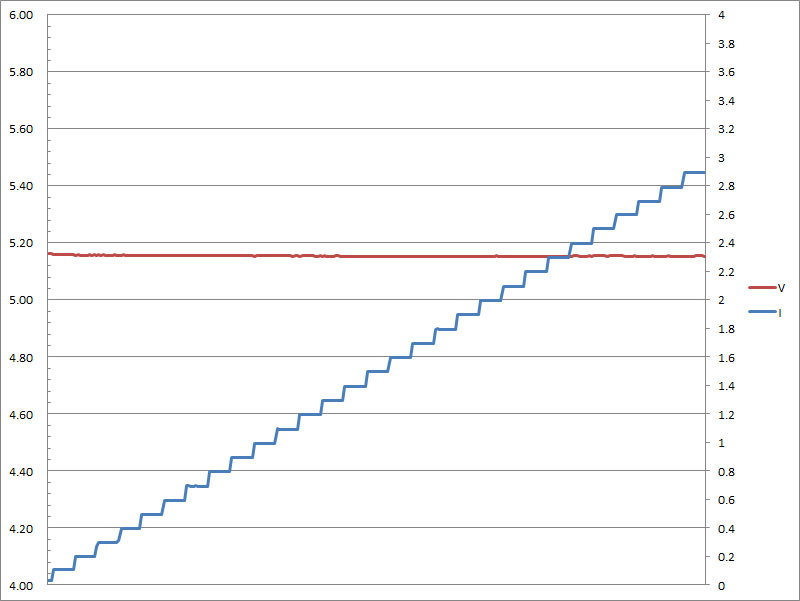

USB-A埠輸出負載測試,輸出電壓不隨著電流增加而改變,當電流超過2.9A後便會截止輸出


當USB-C與USB-A同時使用時,USB-C可用電壓電流組將會被鎖定在僅允許5V/3A輸出模式


USB-C插上紅隼USB-C轉20V DC通用線時,可正常觸發20V輸出

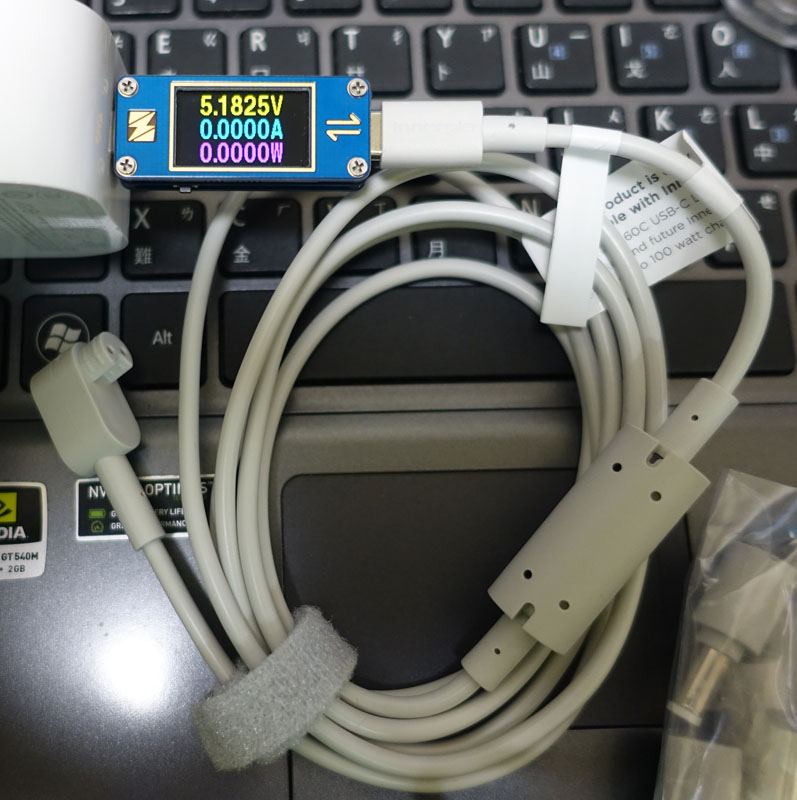

但是插上Innergie自家MagiCable 150筆電轉接線時,只會輸出5V,無法輸出20V

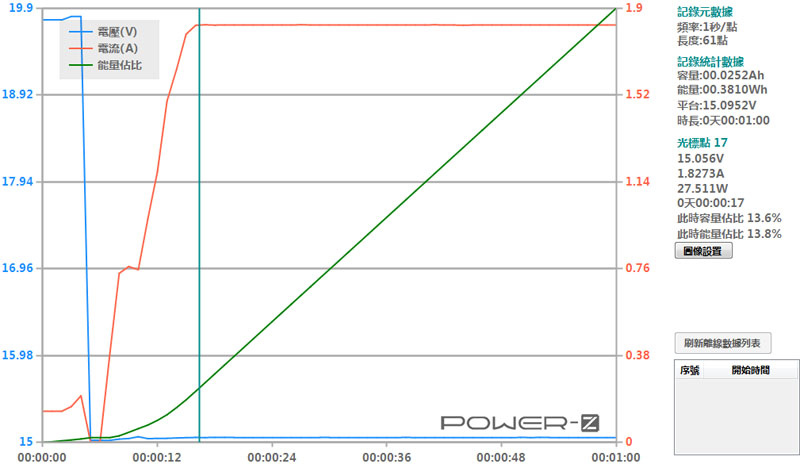

USB-C埠對關機及開機的HP PROBOOK 430 G5均可正常充電,會先觸發20V,再降回15V,最大功率可達27.5W


USB-C埠對小米8進行充電,最大功率可達16.9W

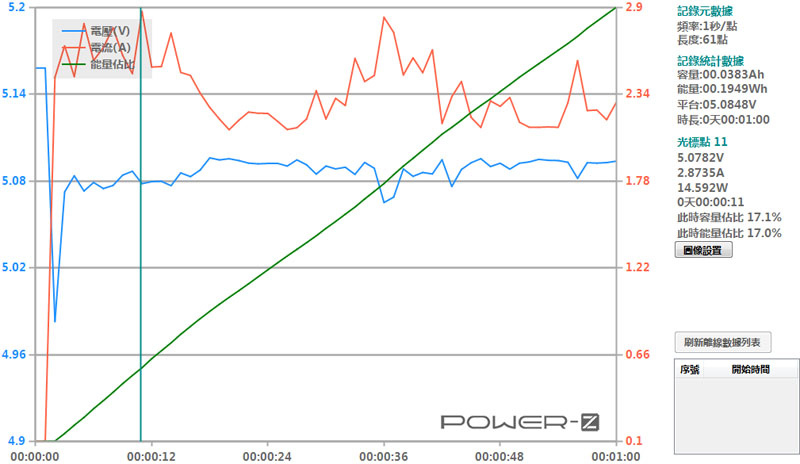

USB-C埠對三星S8進行充電,最大功率可達14.6W

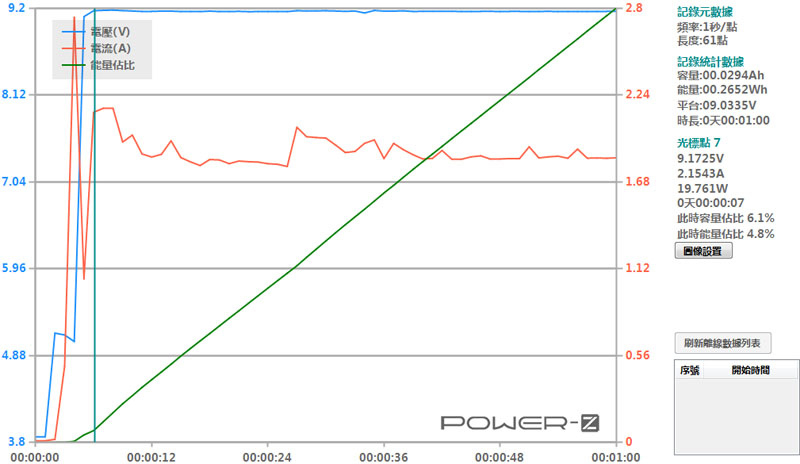

USB-C埠對HTC U11+進行充電,最大功率可達19.8W

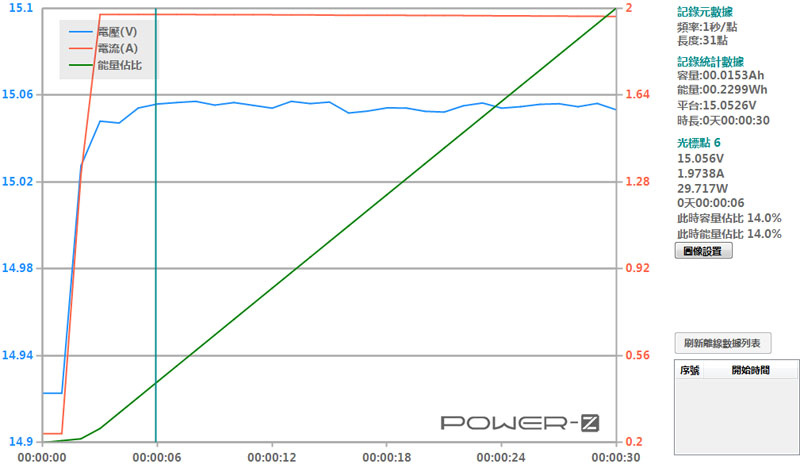

USB-C埠對紫米10號行動電源進行充電,最大功率可達29.7W

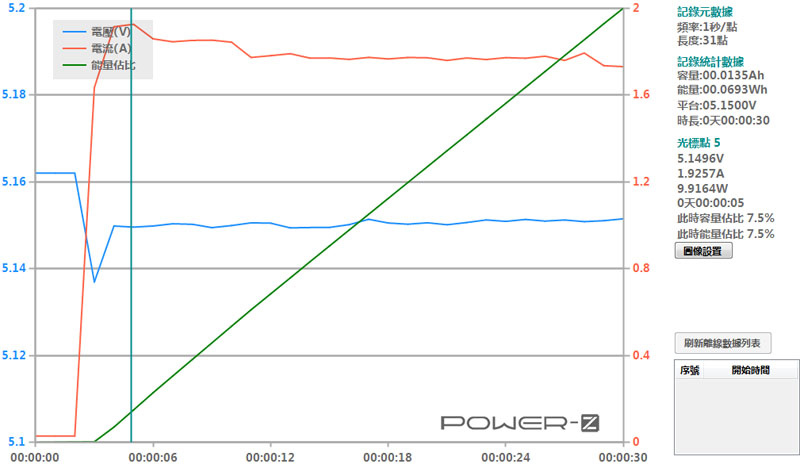

USB-A埠對Apple iPad2進行充電,最大功率可達9.9W

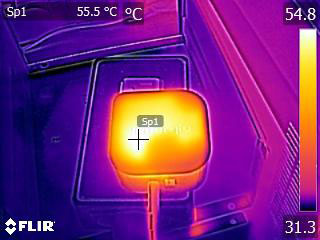

連續輸出30W(15V/2A)一個小時後的紅外線熱影像圖


結論:
台達Innergie PowerJoy 30C具備USB-C/USB-A雙輸出,USB-C支援PD/QC2.0/QC3.0快充,最大輸出功率達30W,USB-A支援5V/2.4A,搭載GreenSense環保節能、SmartBoost智慧快充及InnerShield保護機制,確保充電快速且安全,隨附US/UK/EU三種可更換的國際插頭,不受限於插座方向的四種安裝角度,適合出國旅行使用

報告完畢,謝謝收看
