小米無線充電盤20W快充版MDY-10-EP規格:
適用機型:小米9、小米MIX 3、小米MIX 2S
輸入埠:USB-C
輸入:DC5-20V,最大1.35A
輸出:最大20W

隨附充電器MDY-10-EH規格:
輸入:100-240VAC/0.7A,50/60Hz
輸出:5V/3A、9V/3A、12V/2.25A、20V/1.35A,最大27W

外盒正面僅有充電盤照片

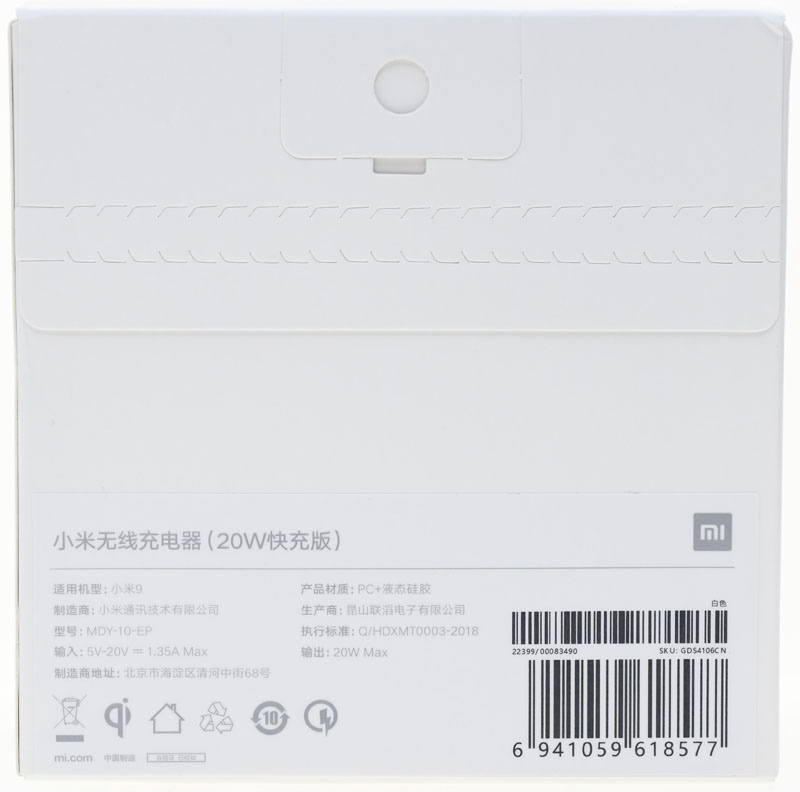

外盒背面上方為防拆一次性封條,下方為產品名稱、商標、產品規格、製造商資訊、認證標誌及條碼

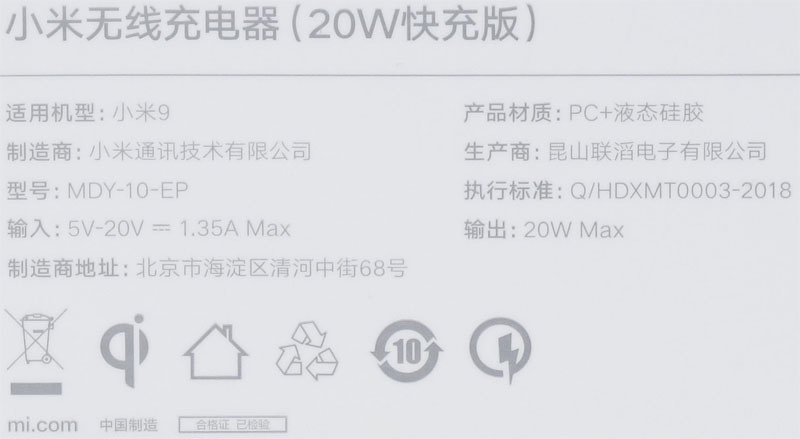

產品名稱、產品規格、製造商資訊及認證標誌近照

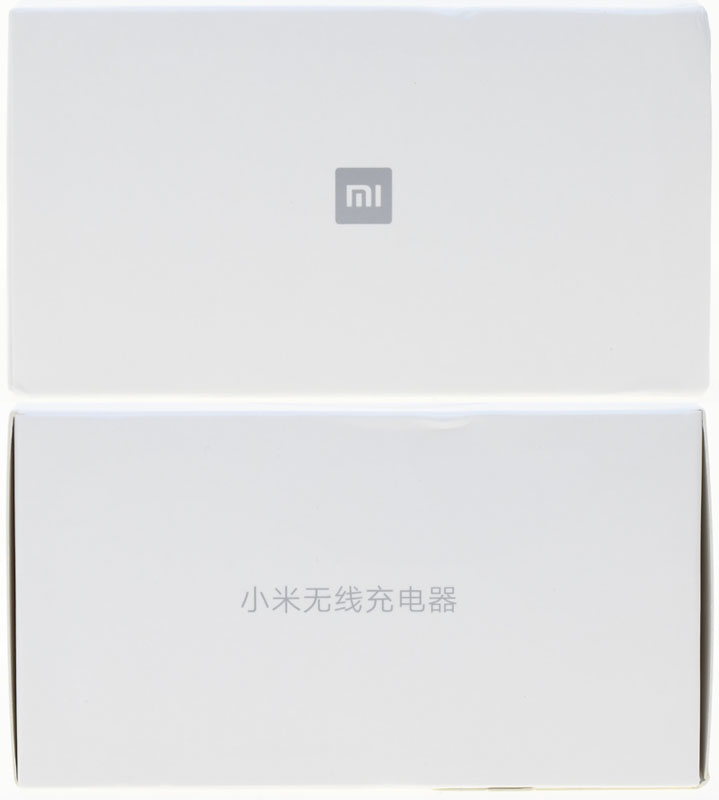

外盒左右側面分別印上商標及產品名稱

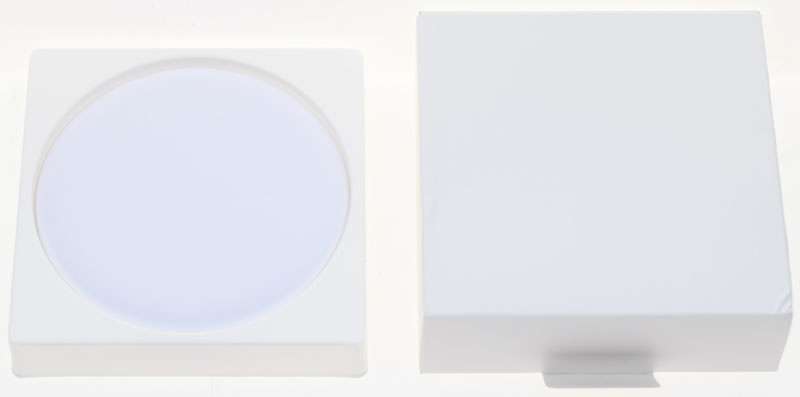

打開包裝,充電盤裝在塑膠泡殼中,其他配件則裝在紙盒內

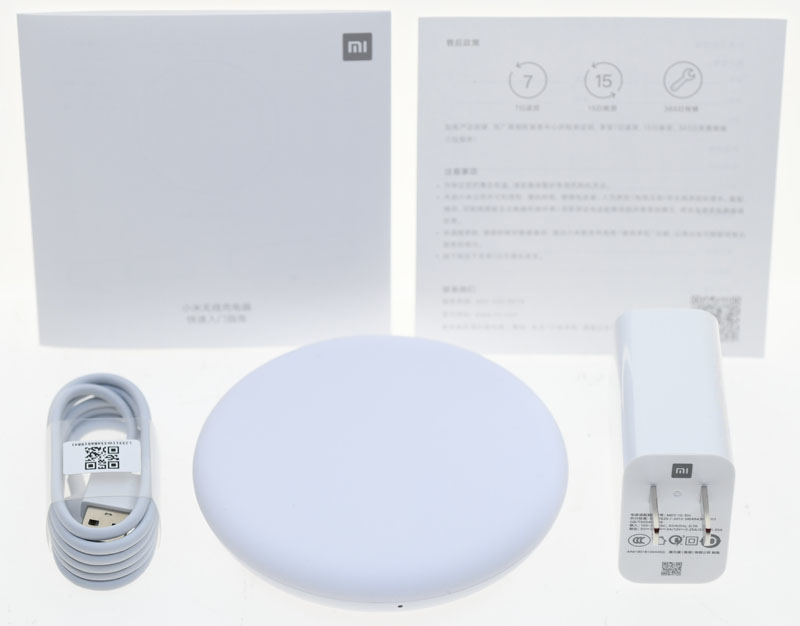

包裝內容有無線充電盤本體、USB-A to USB-C線、充電器、說明書及保證卡


馬卡龍造型的純白色充電盤,正面材質為白色矽膠軟墊,確保裝置放在上面時不會滑動或刮傷

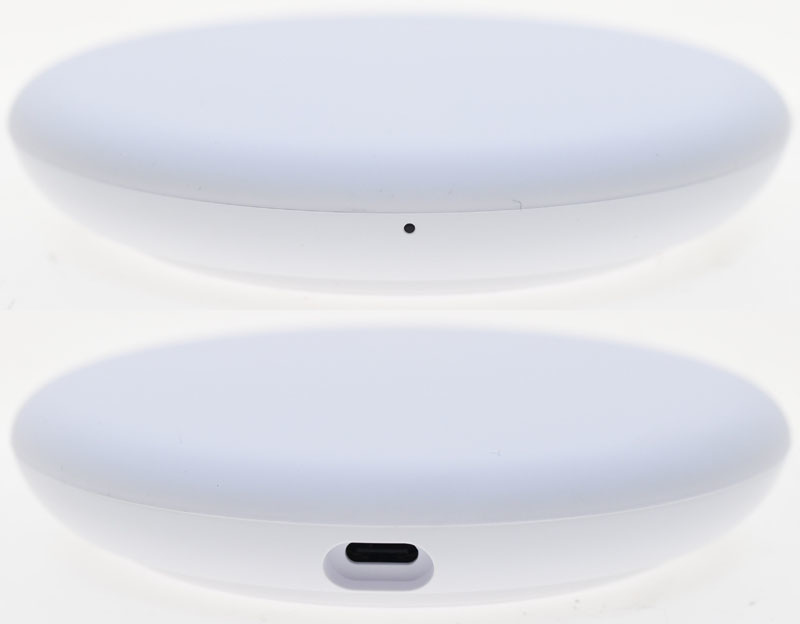

底座有指示燈開孔以及USB-C電源輸入插座

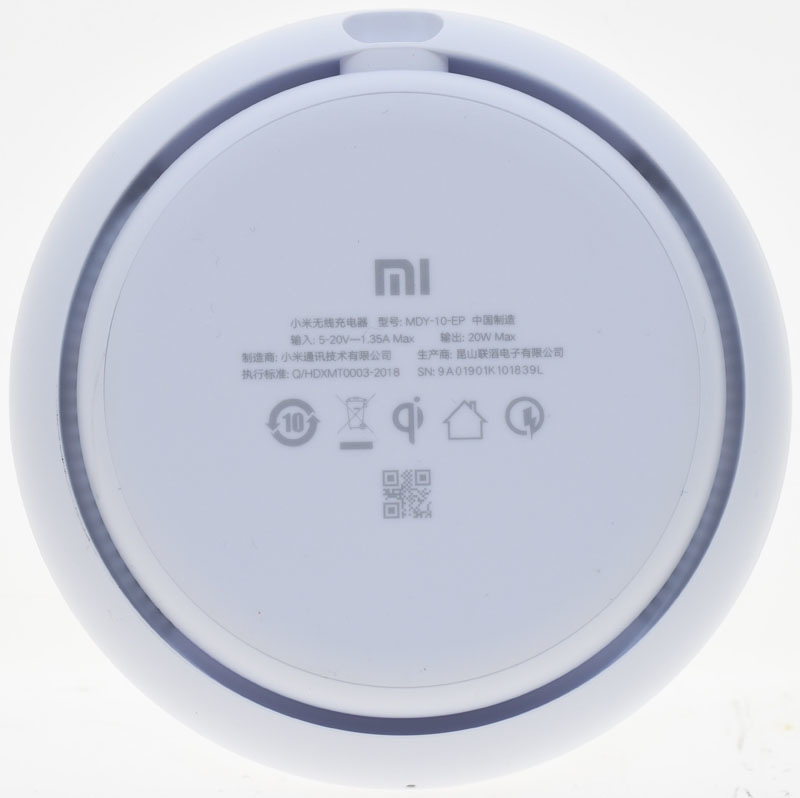

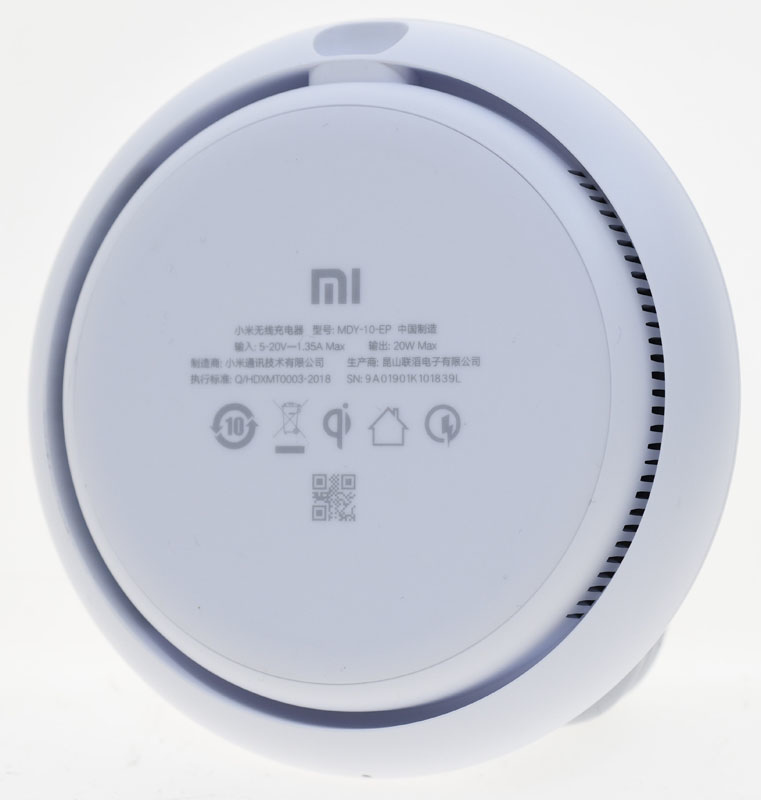

充電盤背面中央也有白色矽膠軟墊,中央上面印上商標、產品名稱、型號、輸入/輸出規格、製造商資訊、認證圖示及QR碼


底部環狀溝槽內有內部散熱用風扇通風口
散熱風扇在第一次插電時會自我檢測運轉幾秒鐘後就關閉,需要時才會啟動

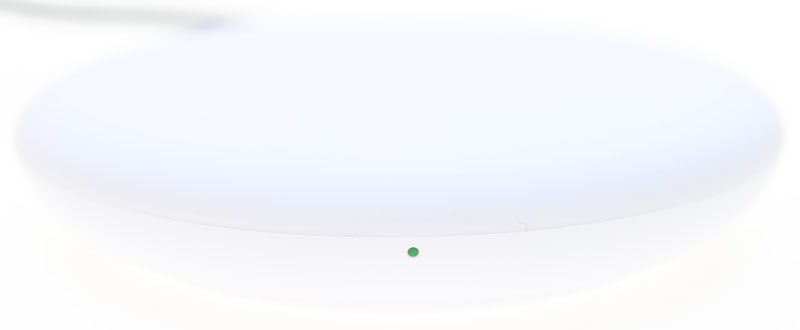

插上電源後,會先啟動自我檢測程序,測試時電源指示燈會閃三次,指示燈熄滅後表示已準備好開始使用,放上無線充電裝置後,指示燈點亮表示正在充電中,發生錯誤時指示燈會閃爍

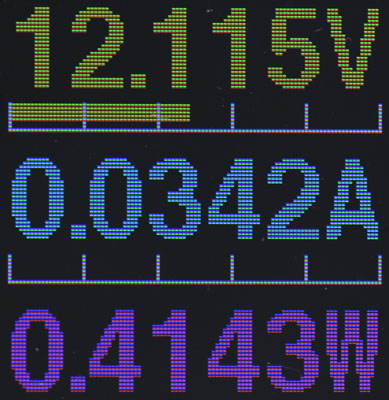

充電盤平常待機下便申請12V輸入


放上支援無線充電的手機(三星S8),因為小米無線充電盤20W快充版無法支援三星的無線閃充,所以手機只會顯示無線充電,無線充電功率走BPP(Baseline Power Profile)模式,最高僅有5W
附註:小米無線充電盤20W快充版大於5W的輸出模式只支援WPC Qi EPP(Extended Power Profile),不支援蘋果/三星/華為等其他無線快充

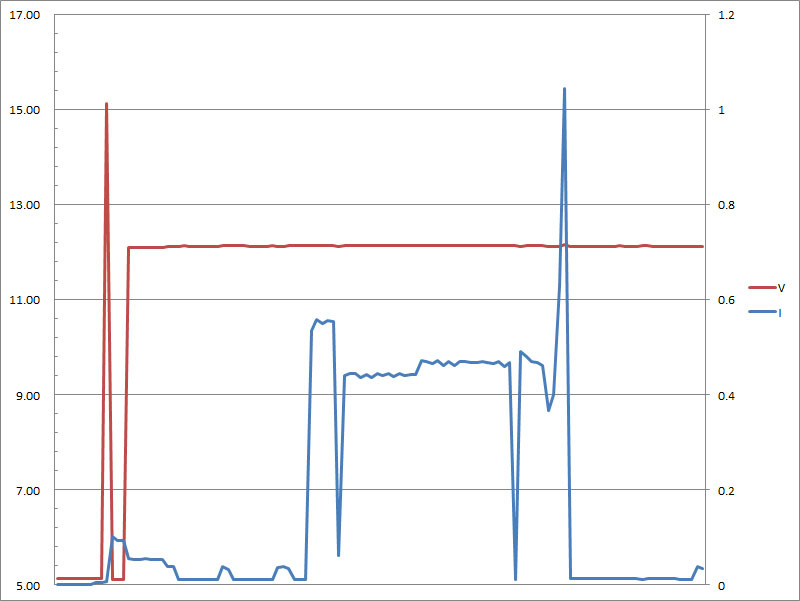

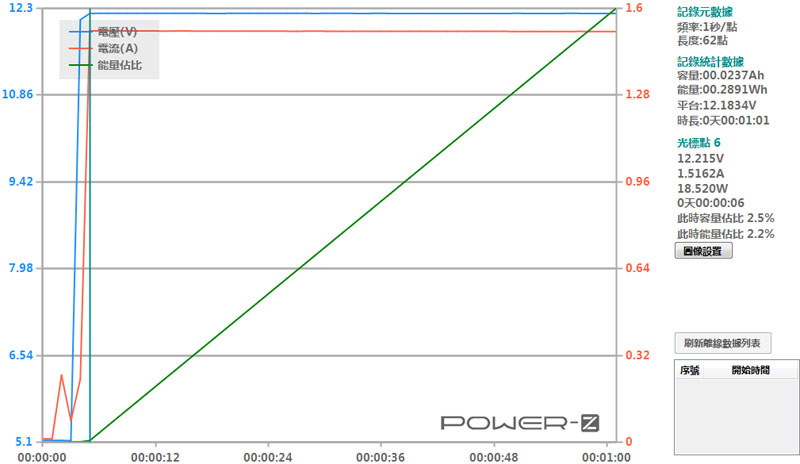

充電時輸入電壓電流變化情形,輸入電壓(紅色曲線)自我檢測時會短暫提升到15V,之後降到12V並進入待命模式,隨著放上裝置/移除裝置而使電流(藍色曲線)產生變化


因手上測試裝置無法對應小米無線充電盤20W快充版5W以上的輸出模式,故僅測試5W傳輸效率,為73%

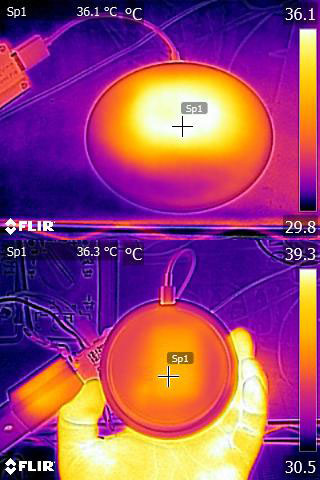

使用5W輸出一小時後的本體正面及背面紅外線熱影像圖

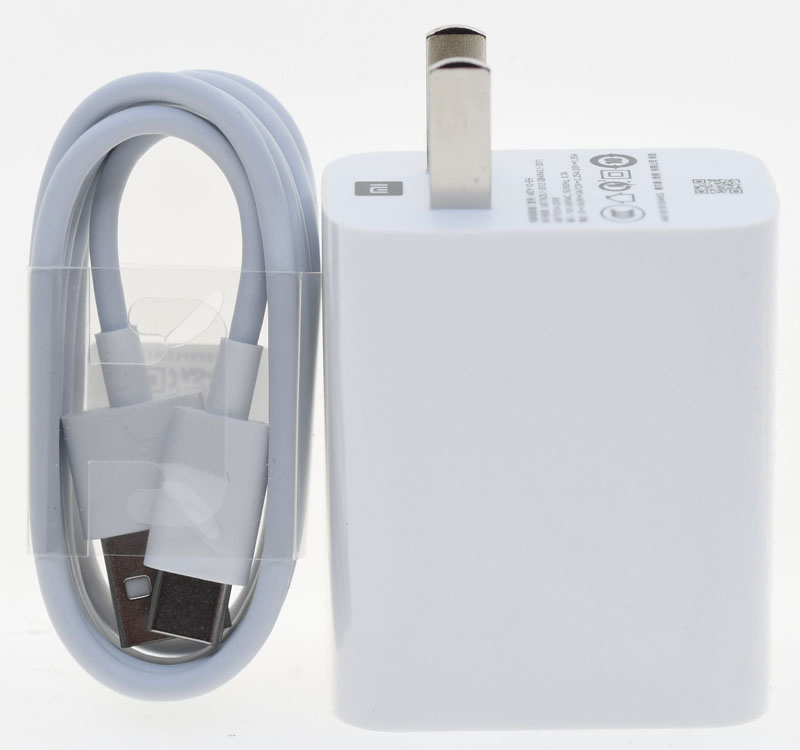

配件內包含一條USB-A to USB-C線及一個USB-A充電器MDY-10-EH

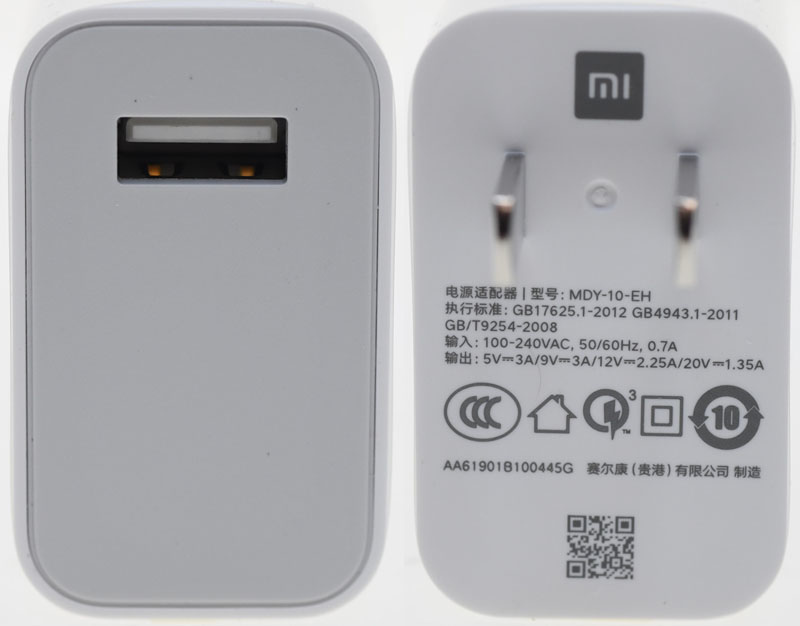

充電器USB-A輸出埠位於頂部,底部印上商標、產品名稱、型號、輸入/輸出規格、認證標誌、製造商及QR碼,插頭為固定式不可折疊

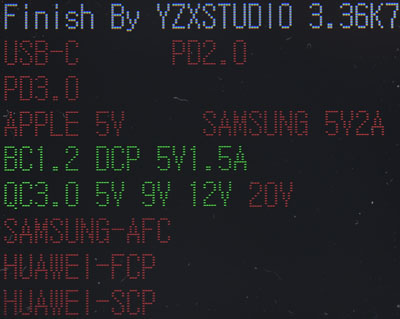

充電定義支援BC1.2、DCP 1.5A、QC2.0/QC3.0的5V/9V/12V


從上面充電定義判讀可以發現並沒有底部所標示的20V,那20V是怎樣輸出的呢?當充電器進入QC3.0模式後,輸出電壓可以一直往上增加到20V輸出,與一般QC2.0的20V檔位申請方式不同,也無法使用QC2.0方式觸發申請20V(所以測試器不會顯示支援20V)

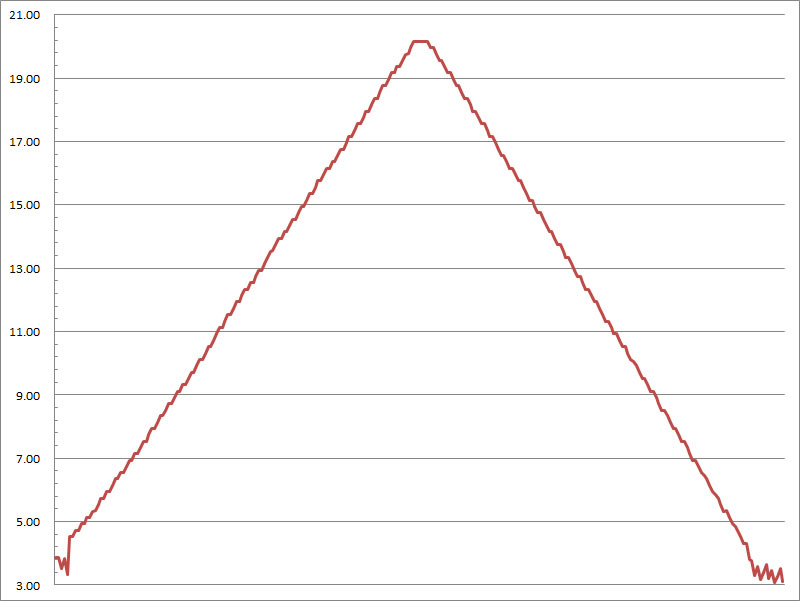

下圖為一直送出電壓增加0.2V,到頂後送出電壓減少0.2V所產生的電壓變化圖,其輸出降到4V以下後電壓會呈現略為上下跳動的狀況


充電器MDY-10-EH各組輸出轉換效率表,整體轉換效率在87.8%至90.9%之間,空載輸入交流功率為0.022W


充電器5V輸出負載測試,輸出電壓會隨著電流增加而上升,當輸出電流超過3.2A便會截止輸出

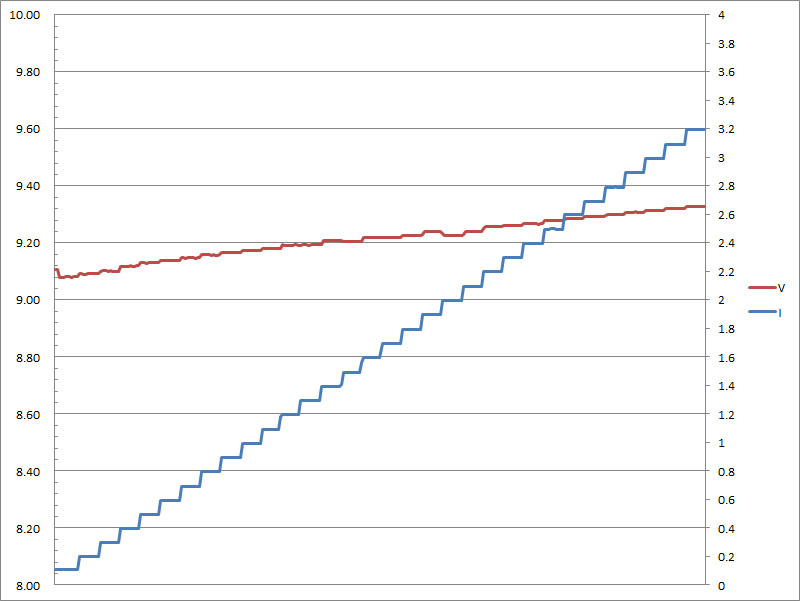

充電器9V輸出負載測試,輸出電壓會隨著電流增加而上升,當輸出電流超過3.2A便會截止輸出

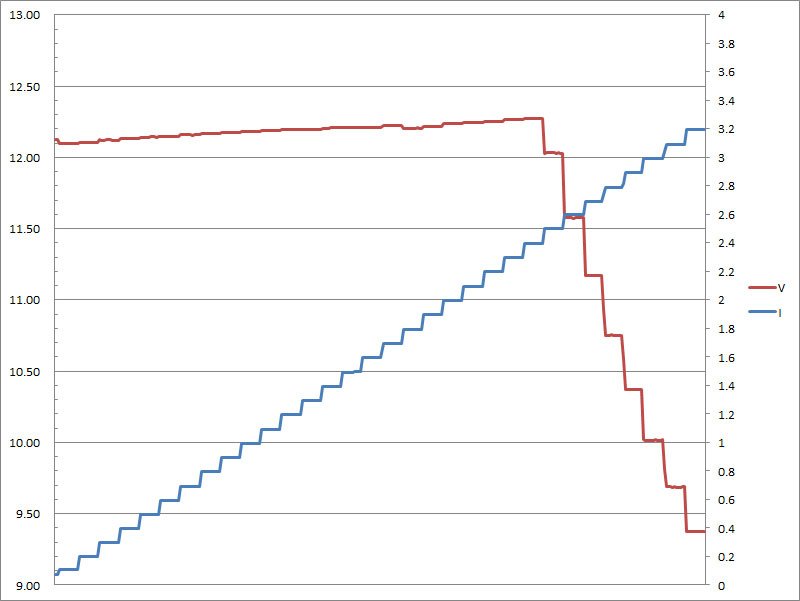

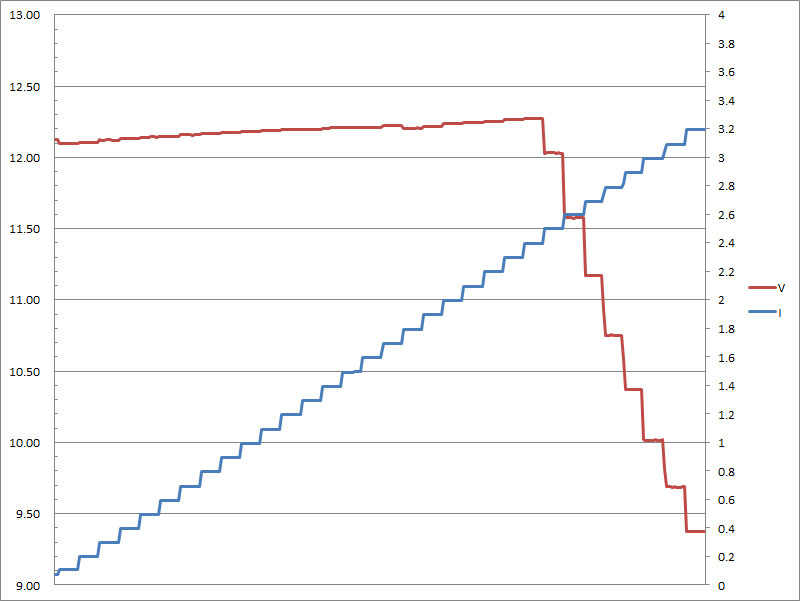

充電器12V輸出負載測試,輸出電壓會隨著電流增加而無明顯改變,當輸出電流超過1.5A便會產生大幅壓降,超過3.2A後會截止輸出


充電器20V輸出負載測試,輸出電壓會隨著電流增加而略微上升,當輸出電流超過2.4A便會產生大幅壓降,超過3.2A後會截止輸出

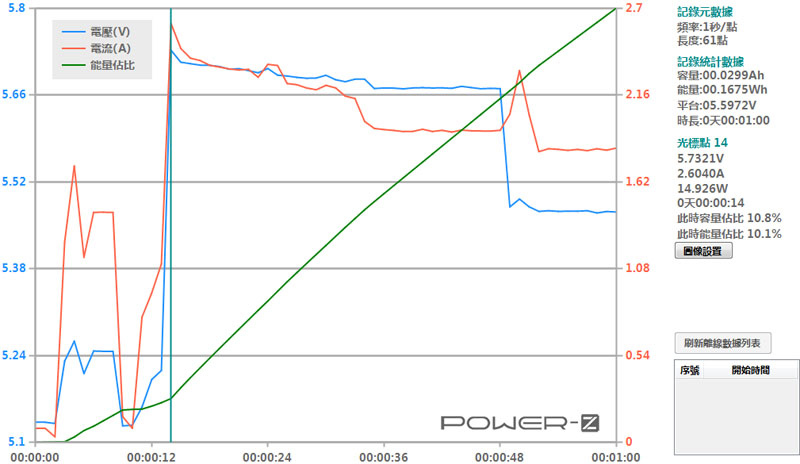

充電器對小米8進行充電,最大功率可達14.9W


充電器對紫米10號進行充電,最大功率可達18.5W


充電器以27W輸出一小時後的紅外線熱影像圖



結論:
小米無線充電盤20W快充版通過WPC QI認證,支援BPP/EPP兩種傳輸模式,可對應小米9最高20W無線快充,也可支援小米MIX 3/小米MIX 2S無線快充,但無法通用蘋果/三星/華為的無線快充協議,只能以BPP模式5W進行充電,大大減少通用性,內附的27W充電器以QC3.0協議申請最高20V的輸出,規格較為特別,不過除了隨附充電器外,也可以搭配支援20V輸出的30W PD USB-C充電器來使充電盤獲得相同的功率輸入
