Cooler Master推出一款主機板ATX24P插座的90度直角轉接頭,可以讓主機板的ATX24P插座轉成直角方向,進而改變佈線及展示方式,滿足追求極致整線用戶的需求。此款轉接頭分為兩種,純粹轉接頭(CMA-CEMB00XXBK1-GL)及帶有電容的轉接頭(CMA-CEMB01XXBK1-GL),帶有電容的版本除了轉接外,還可以改善ATX24P部分的輸出漣波,以下是這兩個型號的介紹及開箱


帶有電容的轉接頭(CMA-CEMB01XXBK1-GL)吊卡式外盒正面上方為CM商標/標語、產品名稱,下方為產品3D圖片
外盒背面上方加上英文產品說明,並以多國語言標示”想知道更多關於此產品的訊息,請瀏覽我們的官方網站”


外盒右側有CM商標/標語、產品名稱
外盒左側有CM商標/標語、QR碼、產品條碼


外盒頂部有CM商標/標語、產品名稱
外盒底部有產地、認證標誌、產品條碼


不帶電容的轉接頭(CMA-CEMB00XXBK1-GL)吊卡式外盒正面上方為CM商標/標語、產品名稱,下方為產品3D圖片
外盒背面上方加上英文產品說明,並以多國語言標示”想知道更多關於此產品的訊息,請瀏覽我們的官方網站”


外盒右側有CM商標/標語、產品名稱
外盒左側有CM商標/標語、QR碼、產品條碼


外盒頂部有CM商標/標語、產品名稱
外盒底部有產地、認證標誌、產品條碼


上面的圖可以看到不帶電容與帶電容版本的外盒僅差在”外加電容”相關的英文說明及條碼型號

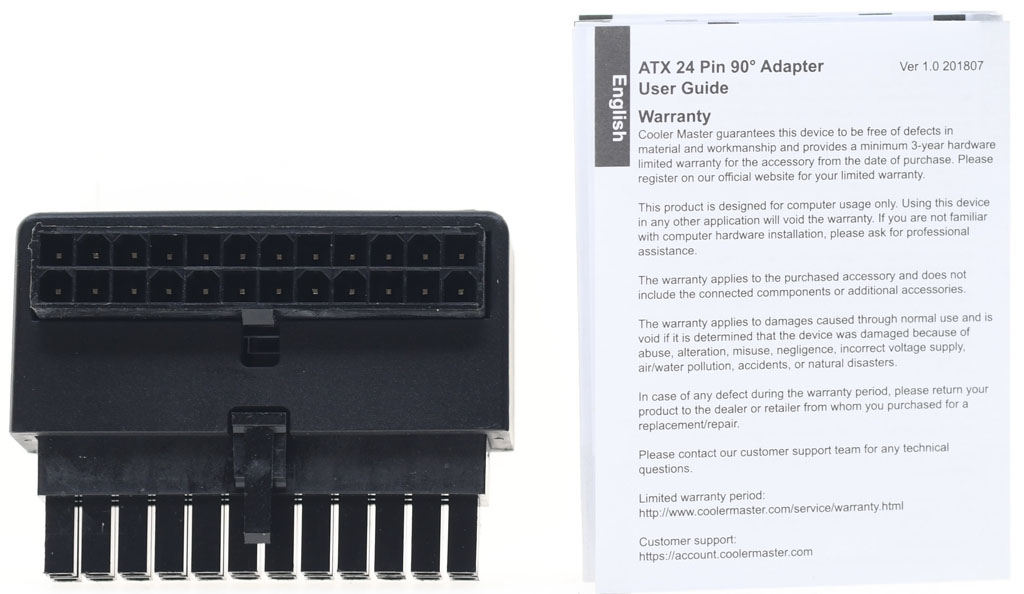

包裝內容物,有轉接頭本體及多國語言保證書,本產品經官網登錄後提供三年有限保固

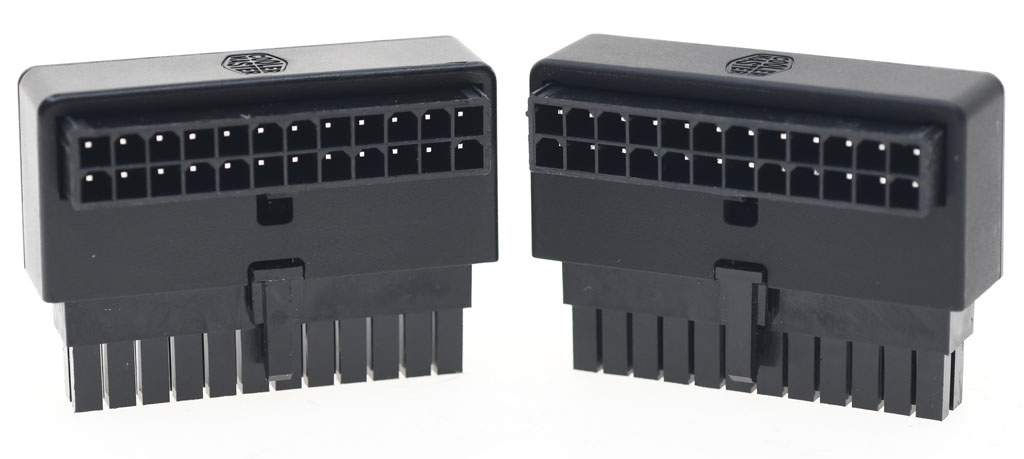

帶電容版本及不帶電容版本的外觀是完全相同的

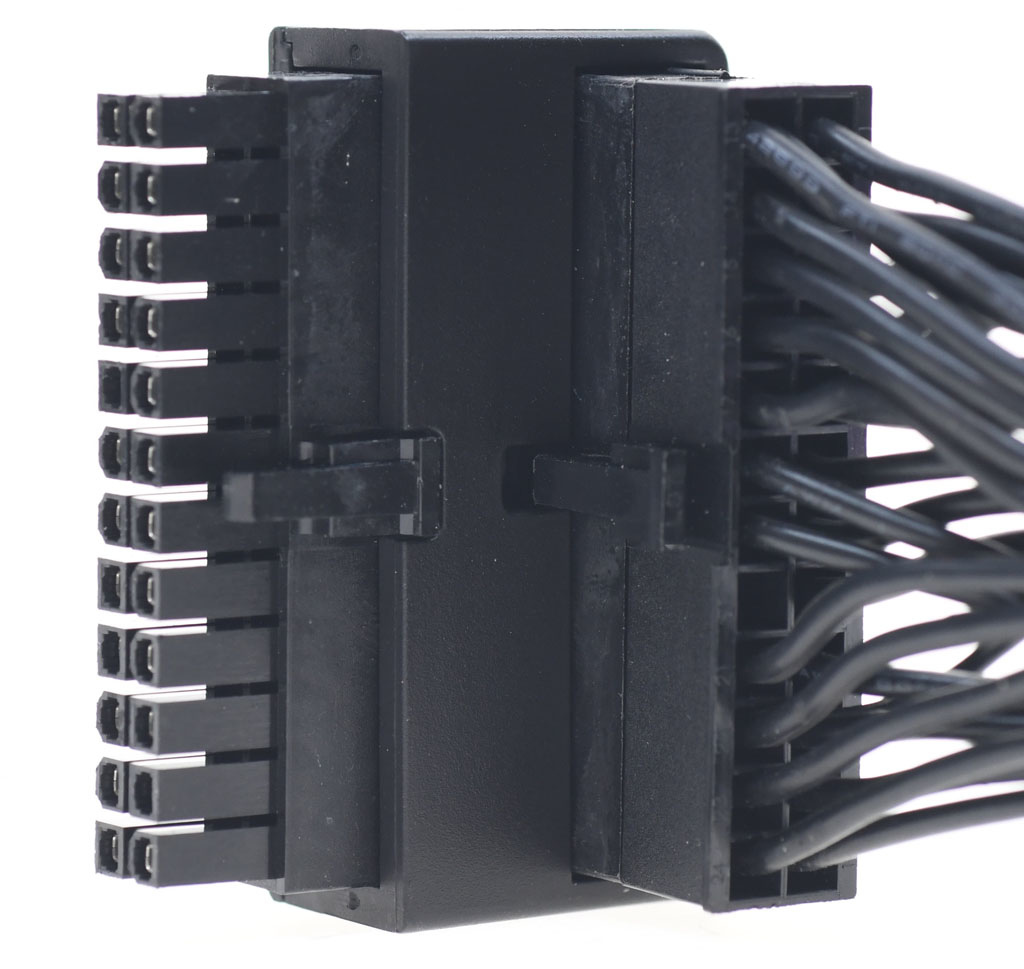

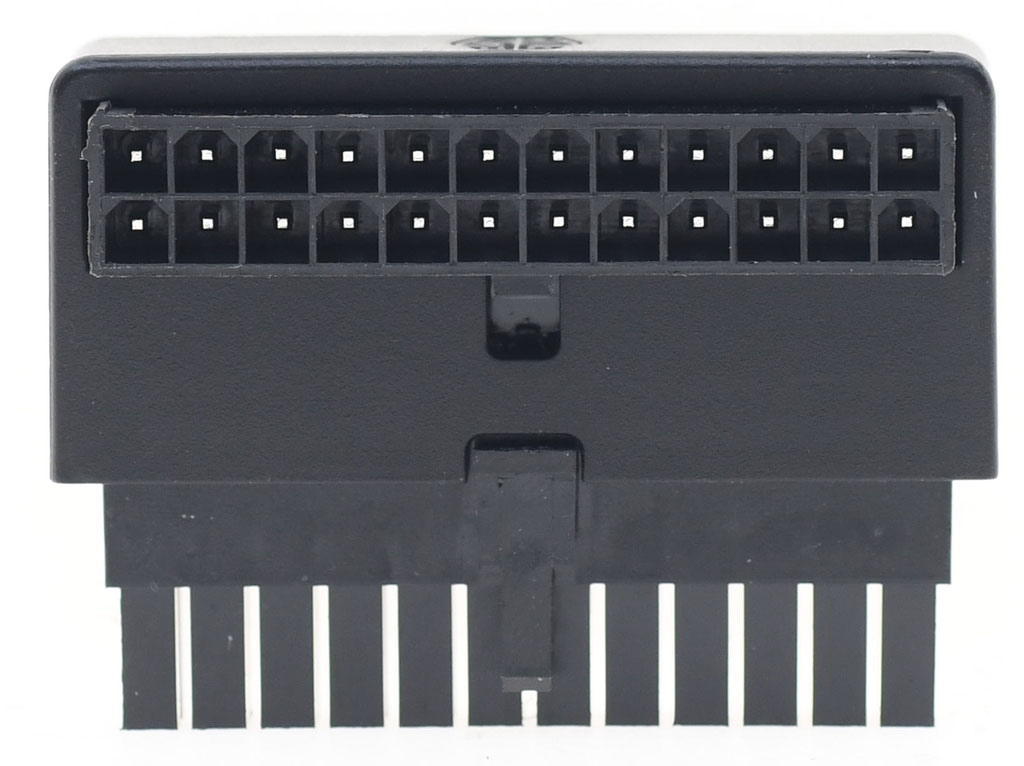

轉接頭上半部的側面有ATX24P插座,外殼開一個卡扣用的凹槽,下方有一個ATX24P插頭


本體尺寸為57.7x42x21.6mm

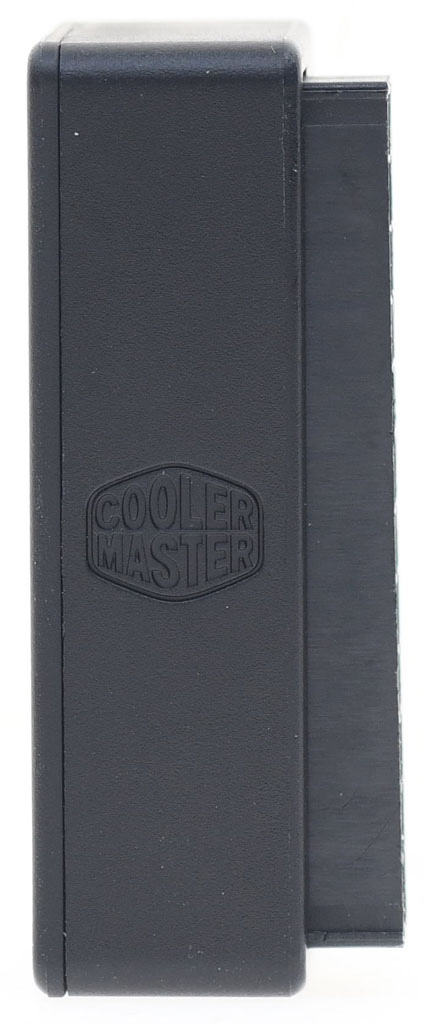

外殼頂部有CM商標凹印

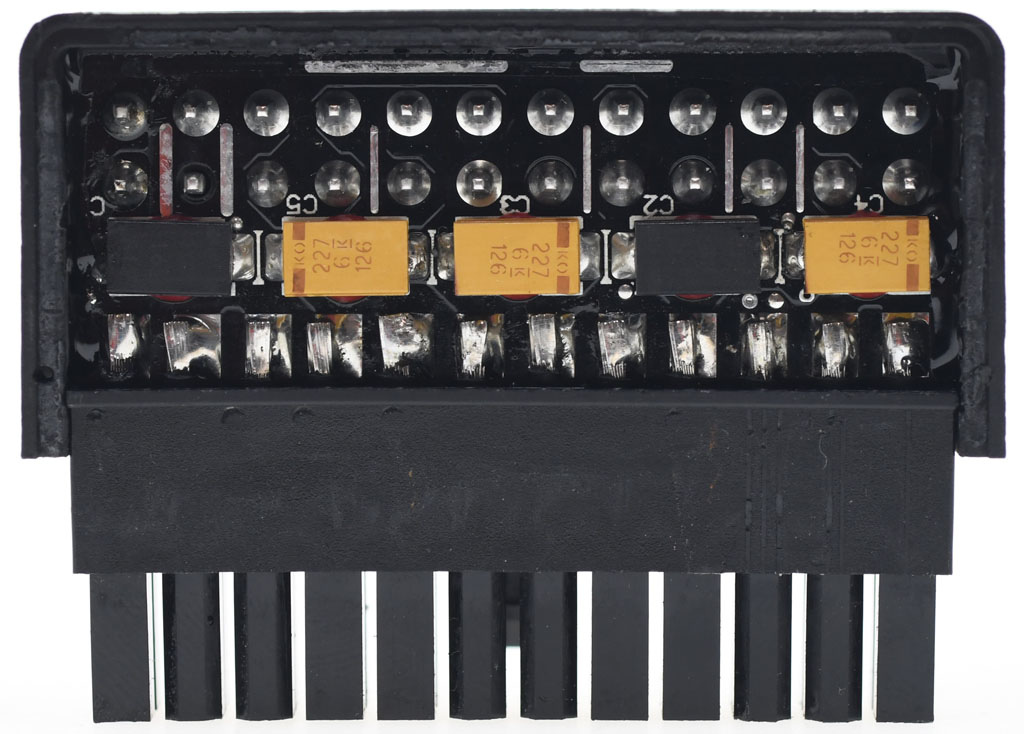

帶電容版本,在裡面加上了五顆電容,對應到+3.3V、+5V、+12V、-12V、+5VSB五種輸出電壓
電容有兩種,分別為100µF/16V(+12V、-12V)及220µF/6V(+3.3V、+5V、+5VSB)

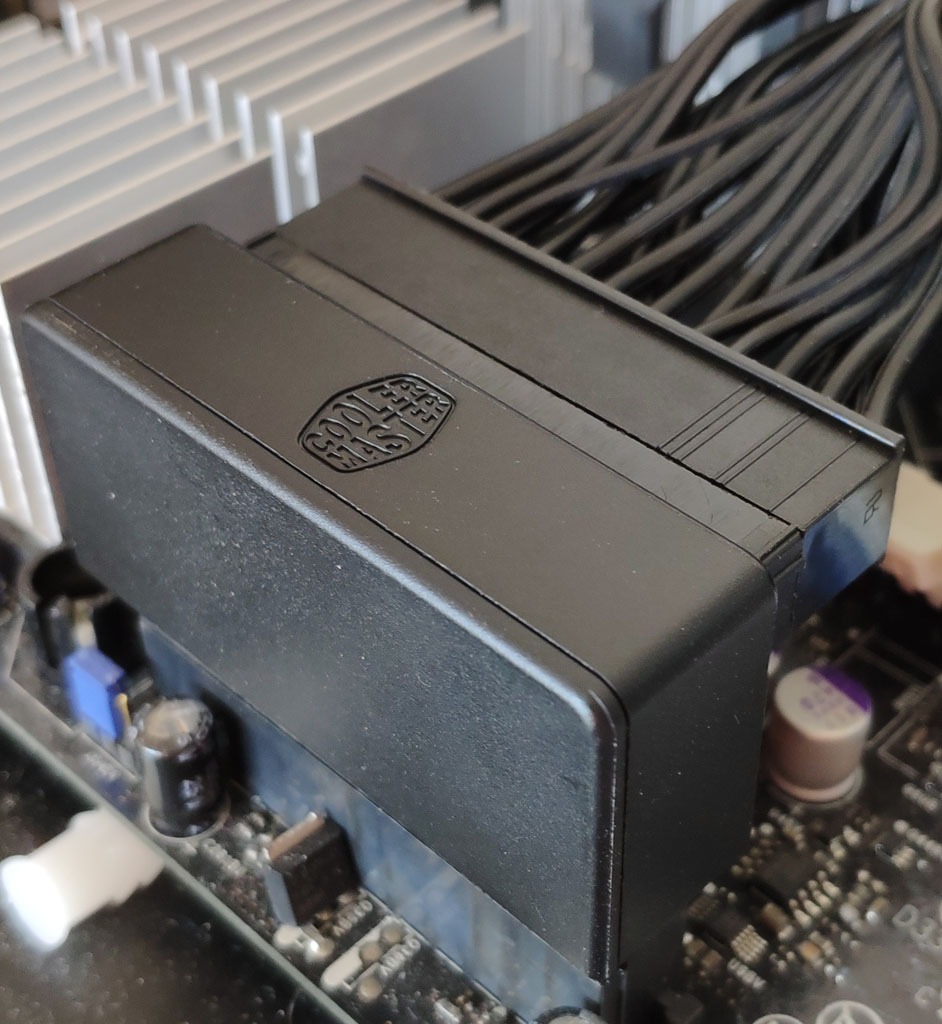

插上主機板的樣子,此款直角轉接頭適用於ATX24P插槽位於長邊邊緣,且卡扣處朝外的主機板,安裝後整體高度會增加33mm(從主機板ATX插座頂部算起)

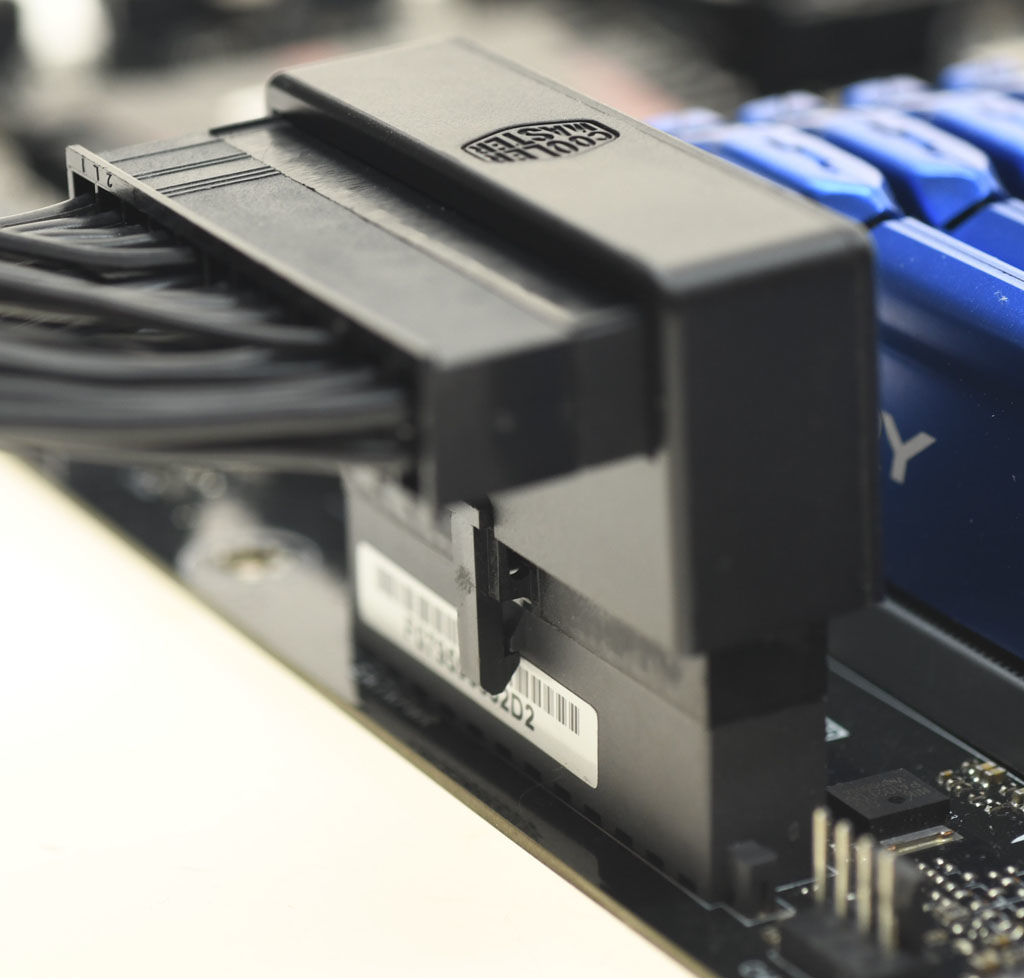

插上ATX24P電源線的樣子

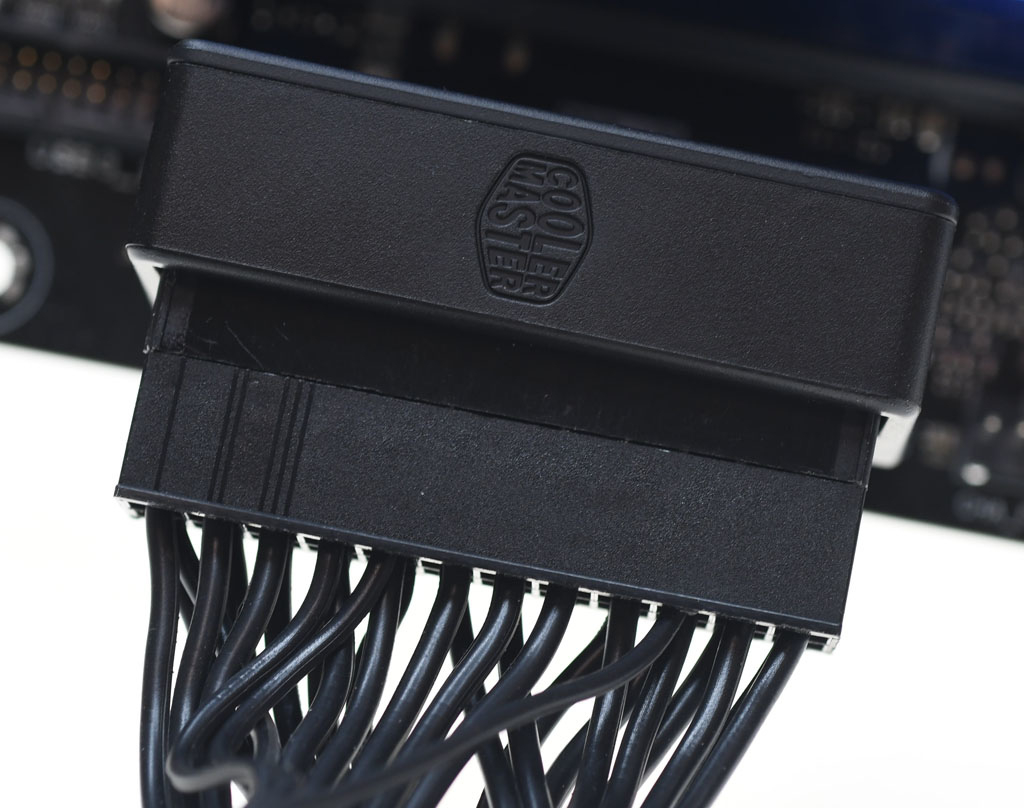

從上方看,此轉接頭可將ATX24P電源線從直立式安裝轉成直角式安裝


但必須要特別注意,如果主機板的ATX24P插槽卡扣是朝內的,就會變成把ATX24P電源線轉到主機板內部的方向,就無法順利整線,也會被主機板上方較高元件擋到,此為第一個使用限制

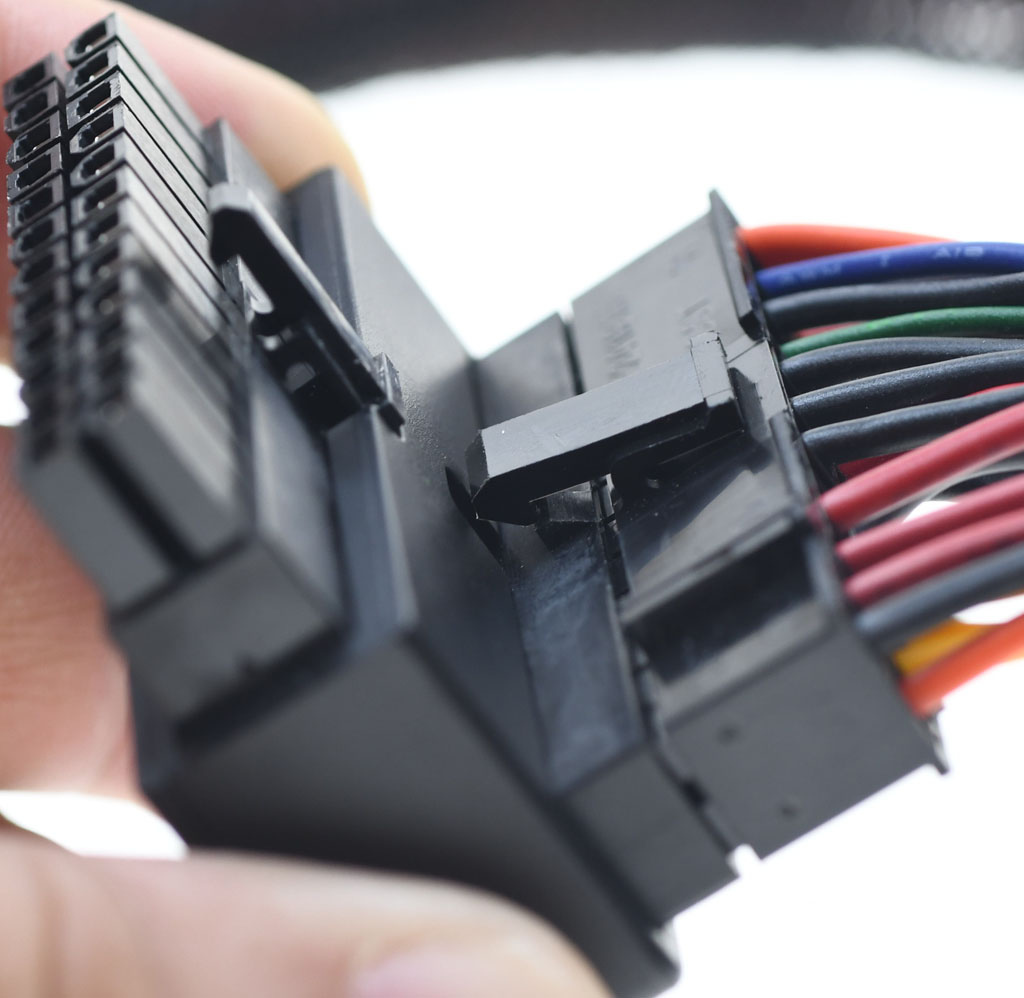

另一個使用限制,此款轉接頭插座外殼的卡扣凹槽只能插入小卡扣的ATX24P一體式插頭,這樣卡扣才可以進入凹槽預留的空間


如果使用寬卡扣(一般出現在ATX20+4P分離式插頭上),因寬卡扣無法正常進入凹槽,會導致卡扣無法順利扣上,插頭無法插緊插座


另外也不建議把轉接頭串聯使用(多層轉接會增加傳輸阻抗)


以下針對加電容版本的轉接頭進行測試
靜態負載測試設定:於ATX24P上3.3V/5V/12V的迴路都加上10A電流負載,並測量各路的低頻及高頻漣波
動態負載測試設定:於ATX24P上3.3V/5V/12V的迴路分別加上最高電流15A,最低電流5A,上升/下降斜率為1A/微秒,最高/最低電流維持時間為500微秒的動態負載,並測量各路的電壓波形
圖片中CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

沒裝轉接頭(上圖)與裝上轉接頭(下圖)於靜態負載輸出下12V/5V/3.3V各路低頻漣波
安裝前為40.8mV/33.6mV/10.4mV
安裝後為29.6mV/8.8mV/7.2mV
可看到各漣波數值均減小,且波形也比較乾淨及平滑

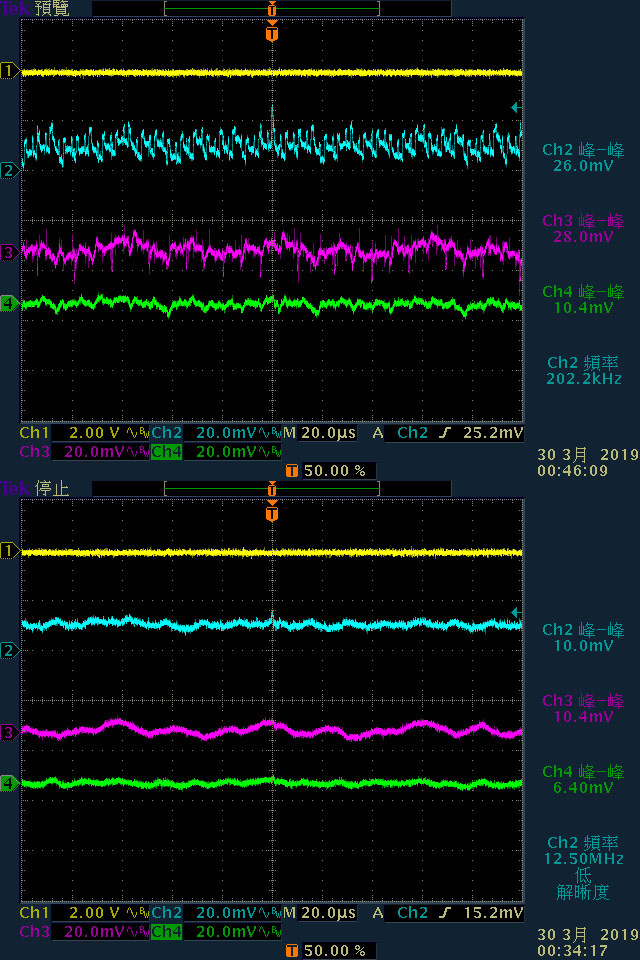

沒裝轉接頭(上圖)與裝上轉接頭(下圖)於靜態負載輸出下12V/5V/3.3V各路高頻漣波
安裝前為26mV/28mV/10.4mV
安裝後為10mV/10.4mV/6.4mV
可看到各漣波數值均減小,且波形也比較乾淨及平滑


沒裝轉接頭(上圖)與裝上轉接頭(下圖)3.3V動態負載波形
安裝前3.3V最大變動幅度360mV,同時5V的變動幅度90mV、12V的變動幅度126mV
安裝後3.3V最大變動幅度336mV,同時5V的變動幅度60mV、12V的變動幅度114mV
可以看到波形於轉折處的尖峰及擺動次數減少,波形也較乾淨及平滑

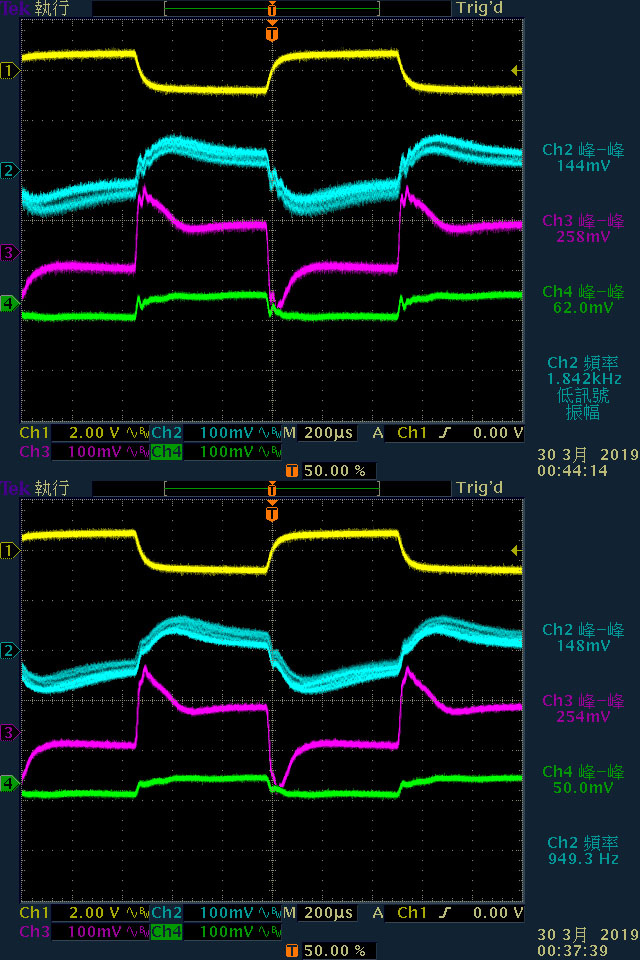

沒裝轉接頭(上圖)與裝上轉接頭(下圖)5V動態負載波形
安裝前5V最大變動幅度258mV,同時3.3V的變動幅度62mV、12V的變動幅度144mV
安裝後5V最大變動幅度254mV,同時3.3V的變動幅度50mV、12V的變動幅度148mV
可以看到波形於轉折處的尖峰及擺動次數減少,波形也較乾淨及平滑

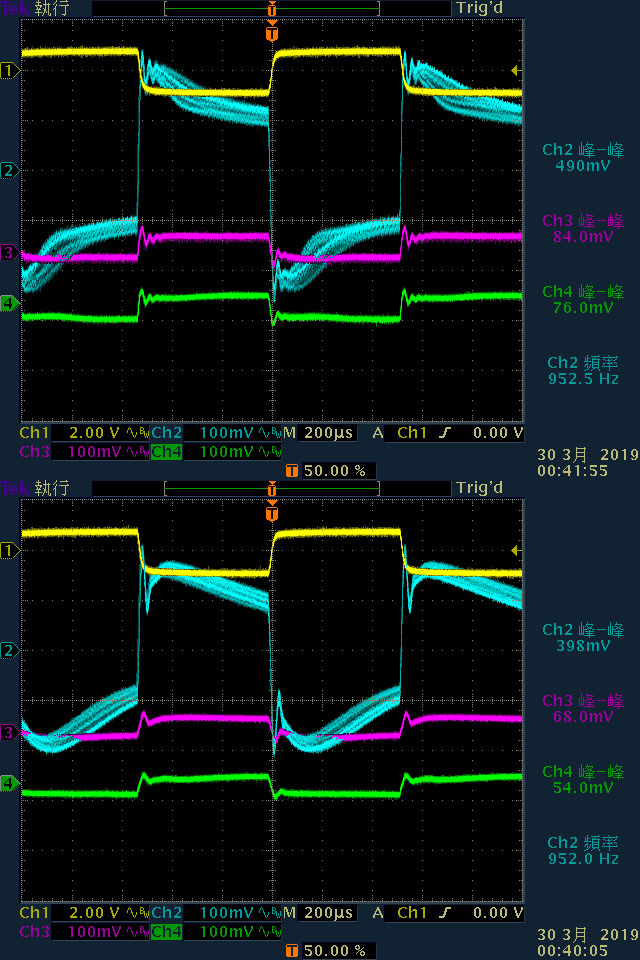

沒裝轉接頭(上圖)與裝上轉接頭(下圖)12V動態負載波形
安裝前12V最大變動幅度490mV,同時3.3V的變動幅度76mV、5V的變動幅度84mV
安裝後12V最大變動幅度398mV,同時3.3V的變動幅度54mV、5V的變動幅度68mV
可以看到波形於轉折處的尖峰及擺動次數減少,波形也較乾淨及平滑


從上面測試可以看到透過轉接頭內部電容的幫助,不僅在峰值數值上有所降低,波形部分也獲得平滑化改善(去除波形內鋸齒狀的上下尖峰部分)

結論:
Cooler Master的ATX24P直角轉接頭可把主機板ATX24P插座轉成直角方向來改變線路安裝方式,以達成整線需求,具備內建電容的版本對於靜態負載漣波和動態負載電壓變動的幅度及波形亦有改善效果,不過選購前需要注意所使用的主機板ATX插座位置及方向,電源供應器ATX插頭的卡扣大小,安裝處的機殼空間,以免發生影響其整線效果或無法正常安裝的情況
