Innergie 18W(ADC-18AB)USB-C充電連接器特色：
1.可從Innergie自家60W及以上的筆電充電器萬用DC轉接頭分接一個USB-C輸出埠，在對傳統筆電供電同時也可對行動裝置進行充電，或是DC轉接頭不接負載下，使用60W對USB-C筆記型電腦充電
2.採用PD(Power Delivery)快充技術，18W及60W兩種輸出功率模式
3. InnerShield安全保護機制，防止過電流、過電壓、過熱、過載、短路等狀況，確保充電安全
4.GreenSense環保節能，提高裝置轉換效率
Innergie 18W(ADC-18AB)USB-C充電連接器規格：
1.輸入：DC19.5V/4.63A(最大)
2.輸出(PD模式)：5V/3A、9V/2A、20V/3A，最大60W
3.尺寸：49.1x18.8x11.1mm
外盒包裝正面與背面上半部以大字印上商標及品名，品名下方為特色說明及圖示，正面下半部透明視窗可直接看到本體，背面下半部圖片說明組合及使用方式，右上角印上三年保固標誌，右下角印上”A brand of DELTA”表示Innergie為台達電子的品牌
外盒包裝右側面，透明視窗延伸至此，上方印上產品名稱、輸出功率、輸出/輸入規格、不同裝置充電至70%時間的預估值，最下方藍色字體為官方網址
外盒左側面印上三年保固註冊登錄QR碼，並以中文印上產品名稱、特色、規格、製造/進口商資訊、產地等資訊，最下方有InnerShield、GreenSense圖示及藍色字體官方網址
外盒頂部有吊耳、條碼貼紙
外盒底部有CE認證及WEEE回收認證標章、加州65號法案的警告標示
充電器本體外殼採白色亮面塑膠製作

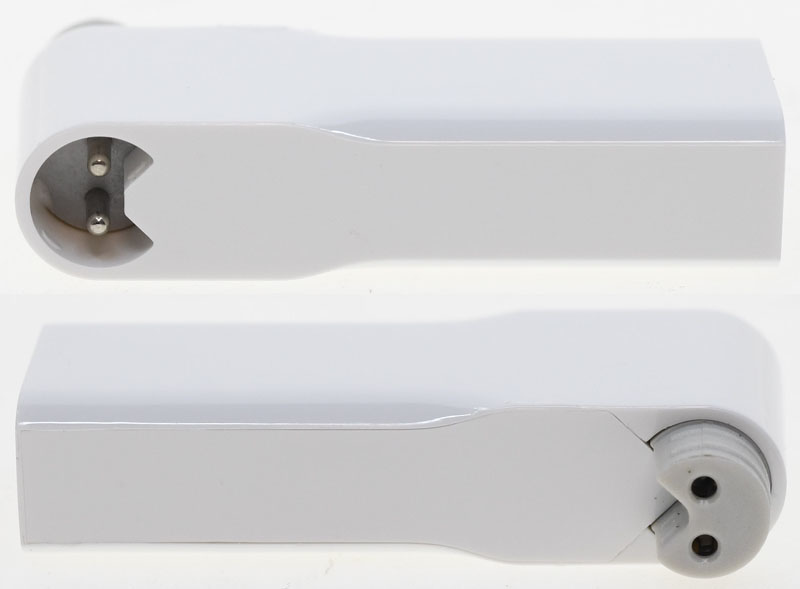

本體頂部左右兩個側面分別是Innergie自家筆電充電器的萬用DC轉接頭插頭與插座，並具有防呆卡榫設計

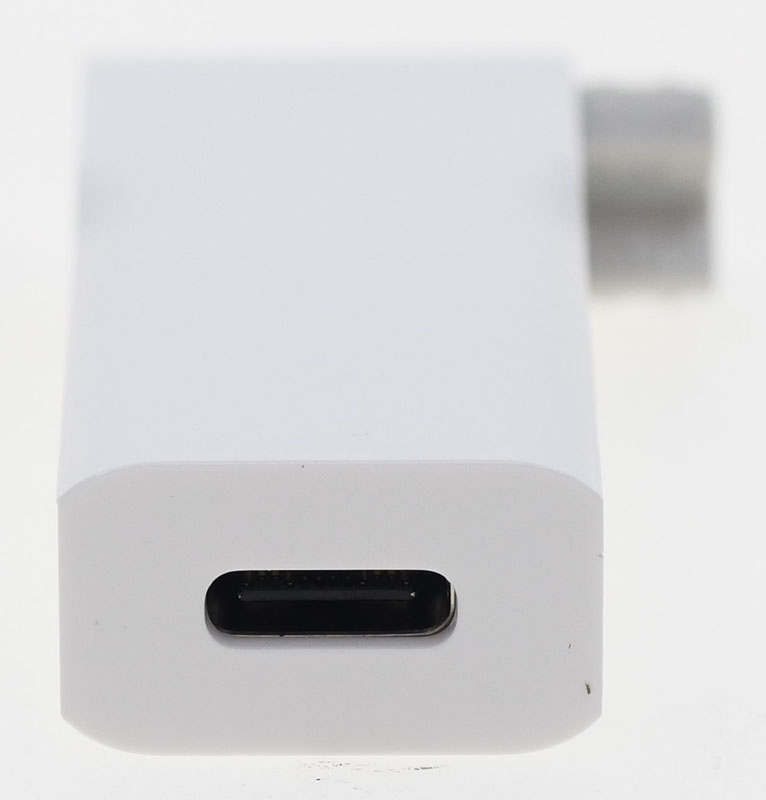

USB-C輸出埠位於本體底部

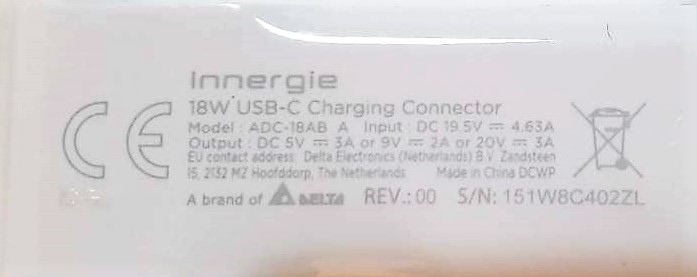

本體其中一個側面印上產品名稱、型號、輸入/輸出規格、產地、製造商、CE/WEEE認證標章

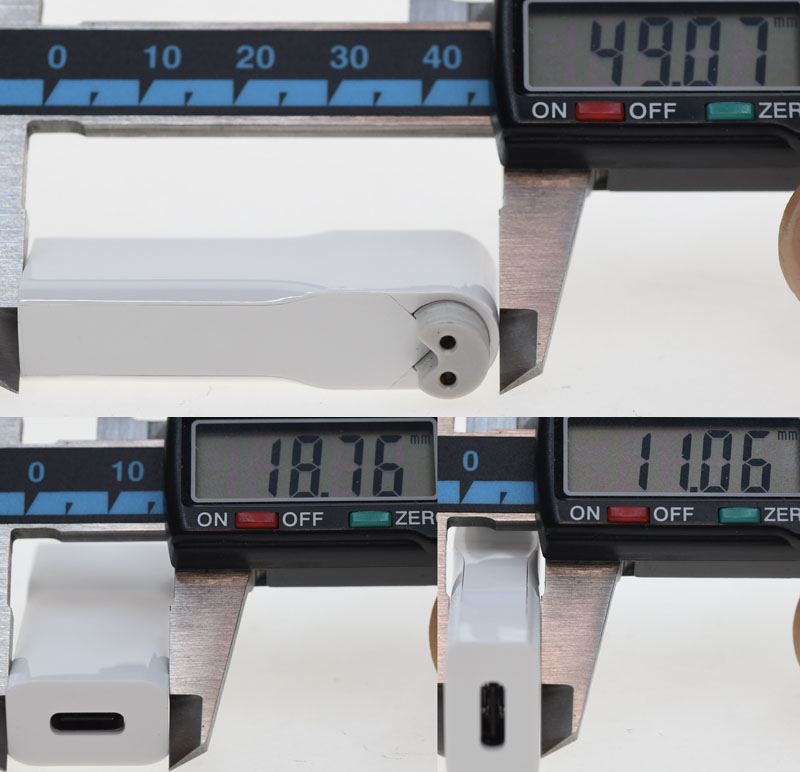

本體尺寸為49.1x18.8x11.1mm

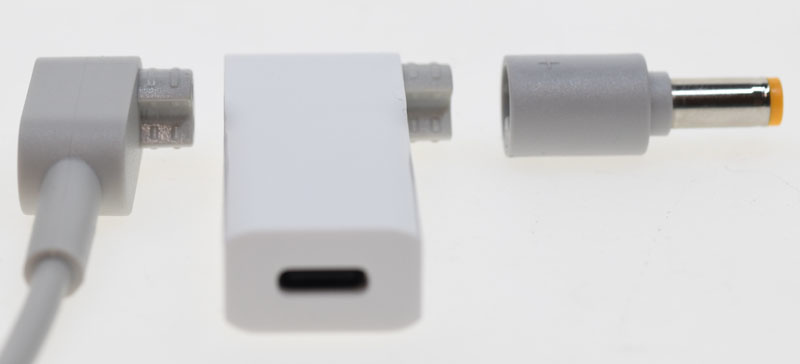

開始與Innergie筆電充電器的萬用轉接頭以及輸出DC插頭進行組合

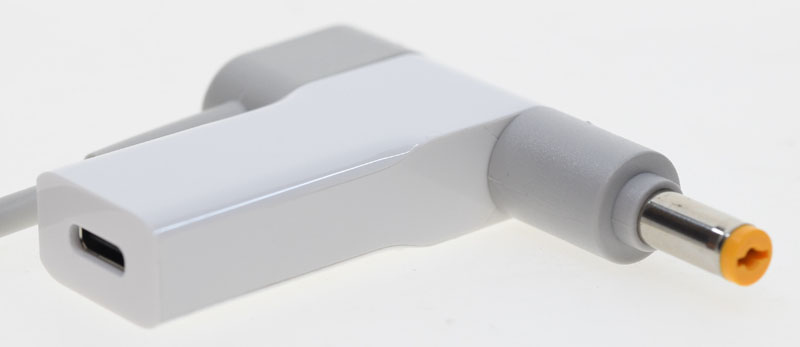

組合完成圖，前端DC插頭插入筆電充電埠提供電力同時，USB-C埠也可接上其他裝置進行充電
附註：DC插頭輸出功率加上USB-C輸出功率不能大於供電用充電器的輸出功率

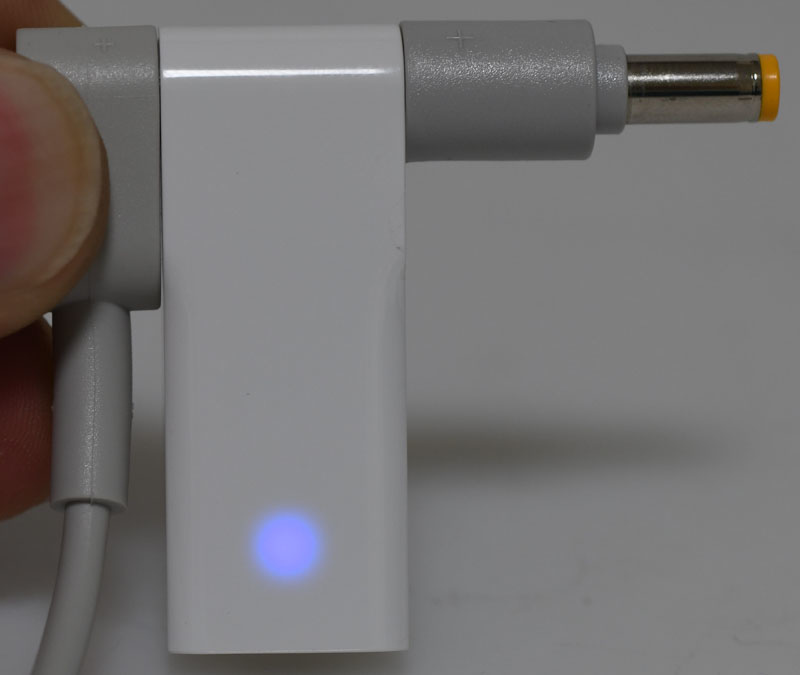

通電後本體靠近USB-C插座處會點亮藍色指示燈，可指示運作狀態

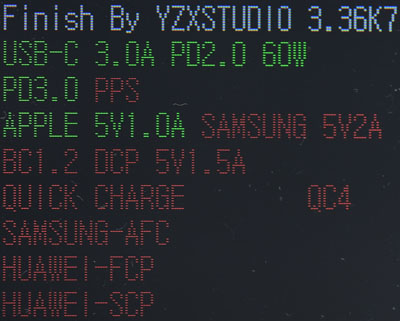

充電定義支援PD2.0/3.0、Apple 5V/1A，最大60W
支援三個PDO(電壓電流組)輸出，分別是5V/3A、9V/2A、20V/3A，空載輸出電壓如綠色數字所示

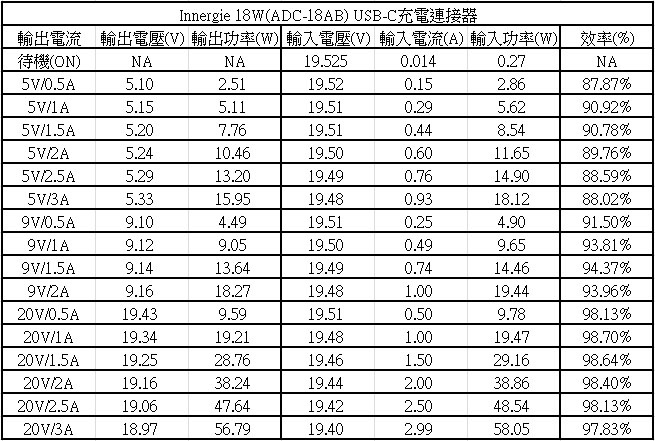

各組輸出轉換效率表，5V/9V輸出下轉換效率在87.87%至94.37%之間，而20V因為沒有經過內部轉換電路，僅有過電流保護電路以及線組/連接器所產生的壓降損失，其效率在97.83%至98.7%之間

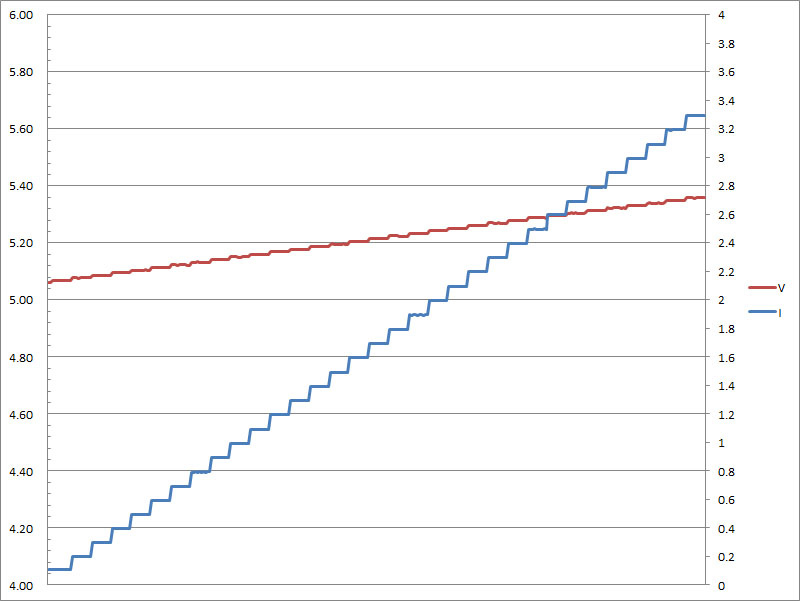

5V輸出負載測試，隨著電流增加，輸出電壓跟著上升，當輸出電流超過3.3A便會截止輸出

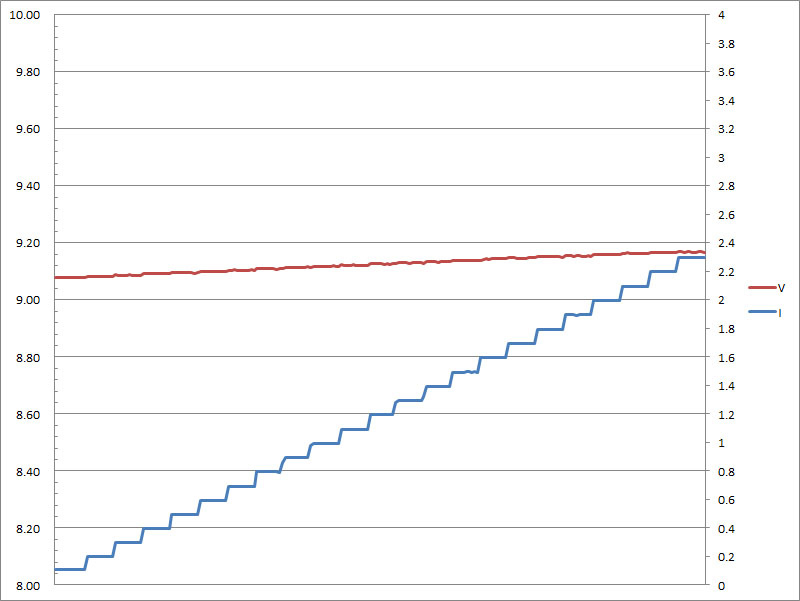

9V輸出負載測試，隨著電流增加，輸出電壓略為上升，當輸出電流超過2.3A便會截止輸出

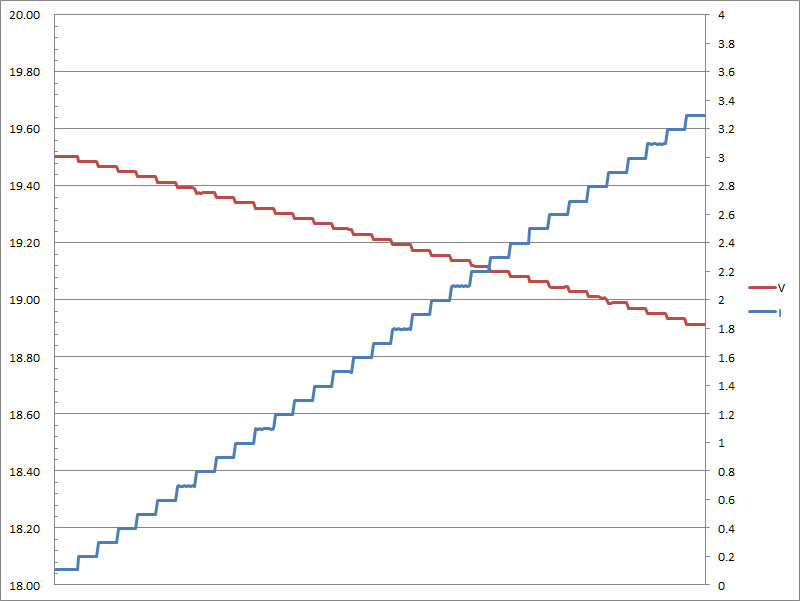

20V輸出負載測試，依照供電端的電源特性決定，隨著電流增加，輸出電壓跟著下降，當輸出電流超過3.3A便會截止輸出

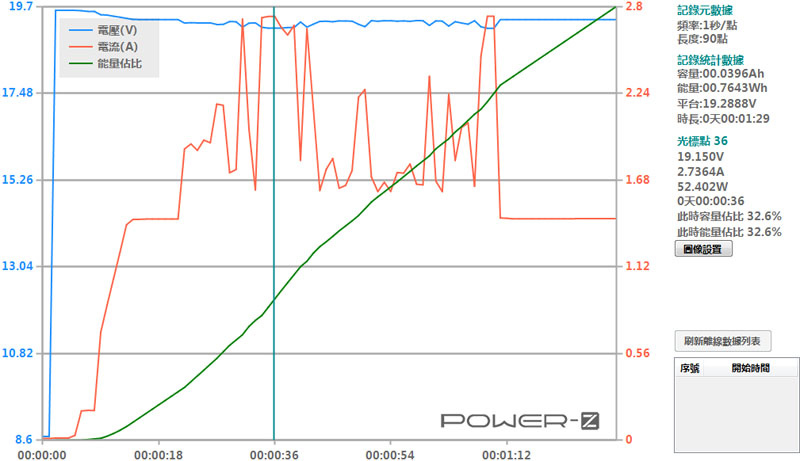

對關機及開機的HP PROBOOK 430 G5均可正常充電，曲線左右兩邊為關機下充電，中間波動較大處是開機下充電，最大功率可達52.4W

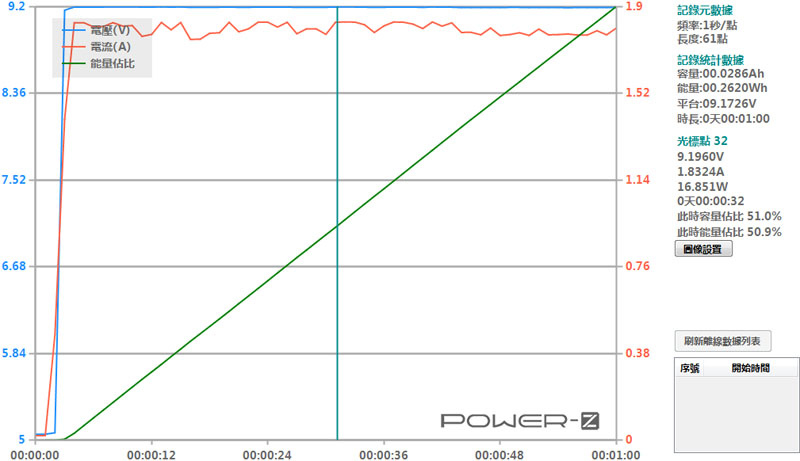

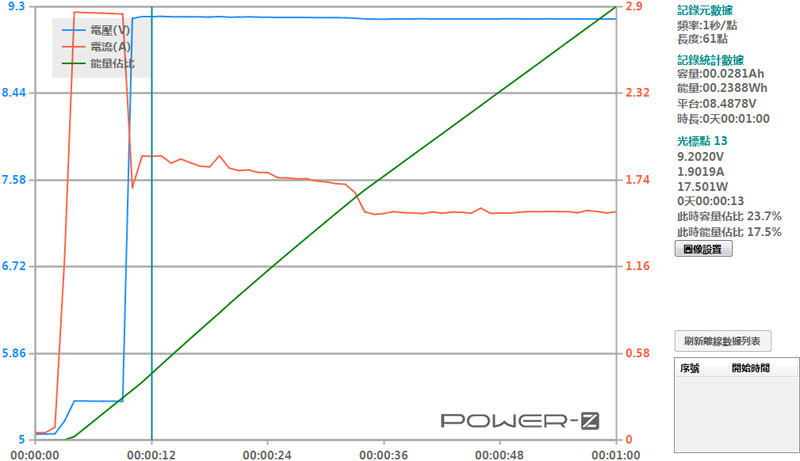

對小米8進行充電，最大功率可達17.5W

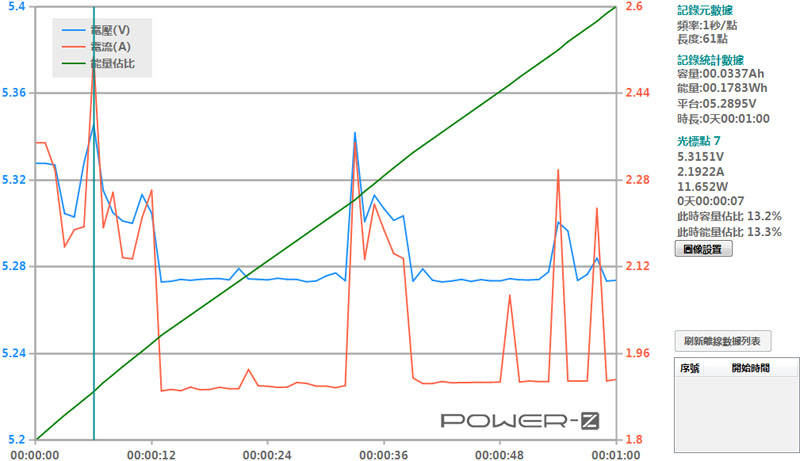

對三星S8進行充電，最大功率可達11.7W
對HTC U11+進行充電，最大功率可達16.9W

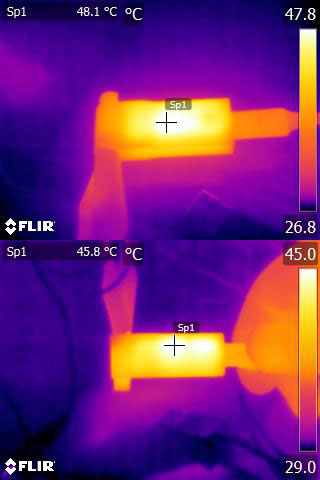

連續輸出18W(9V/2A)一個小時後的本體紅外線熱影像圖
結論：
台達Innergie 18W充電連接器可將自家筆電充電器萬用DC轉接頭分接一個USB-C輸出，對筆電供電同時也可對行動裝置進行充電，DC插頭不接時可對大功率USB-C筆記型電腦充電，支援PD2.0/3.0快充，18W及60W兩種輸出功率模式，搭載GreenSense環保節能及InnerShield保護機制，電源指示燈可顯示目前運作狀態
使用注意事項：
DC插頭輸出功率與Innergie 18W USB-C的輸出功率兩者加起來要小於所搭配的Innergie筆電充電器輸出功率，避免發生超載而影響正常使用
報告完畢，謝謝收看
