網友提供一個故障行動電源供在下分析

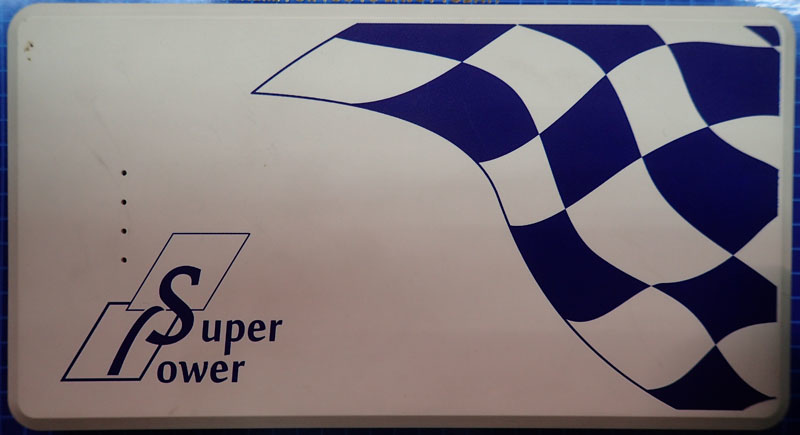

▼行動電源正面


▼行動電源背面,為麻新SP-750,其主要特點是可以拿來救援啟動(JUMP START),也具備照明用LED及USB-A 5V/2A輸出,並且可使用Micro USB 5V/2A輸入對電池充電


▼側面的型號與序號貼紙


▼打開上蓋,可看到內部構造


▼救援啟動用EC5大電流接頭直接從電池組拉出來

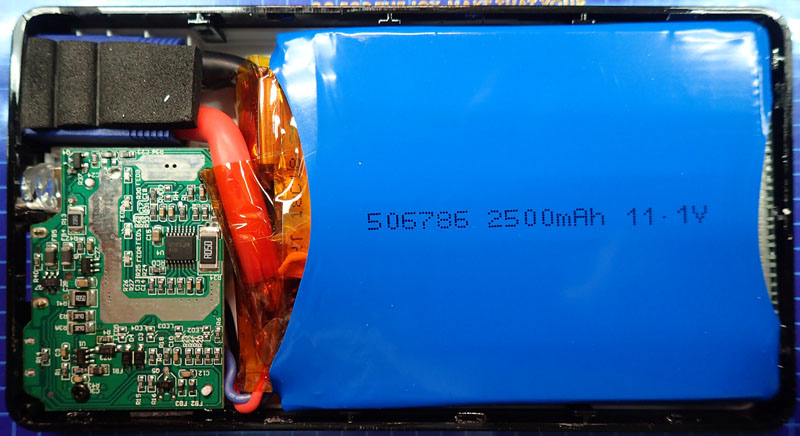

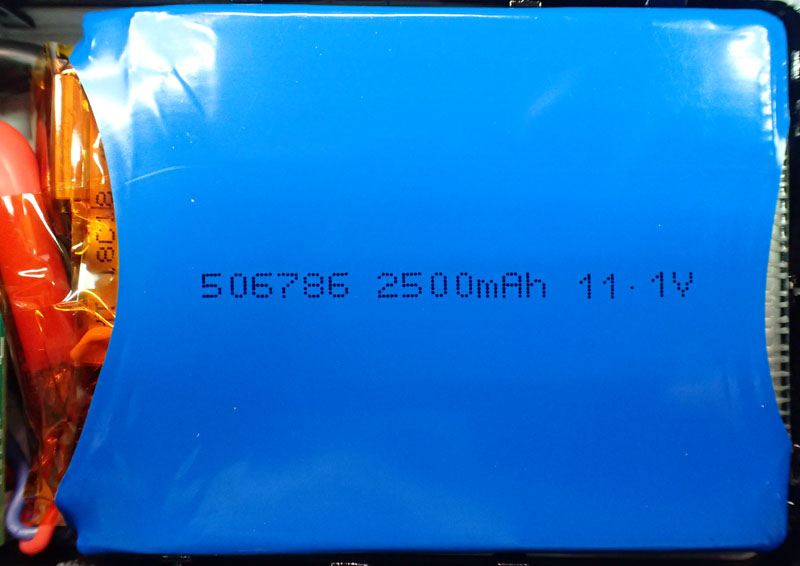

▼用藍色熱縮膜包住的11.1V 2500mAh鋰聚合物動力電池,用來提供救援啟動用瞬間大電流輸出

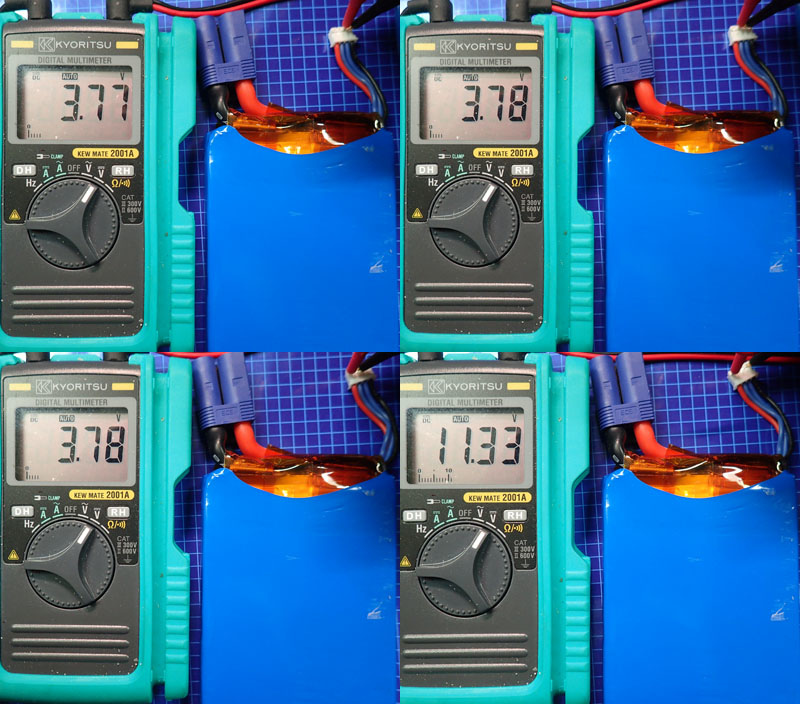

▼測量一下三串電池各分串電池電壓與電池總電壓,都還在合理範圍內,未發生過放電或部分電壓特別低的現象

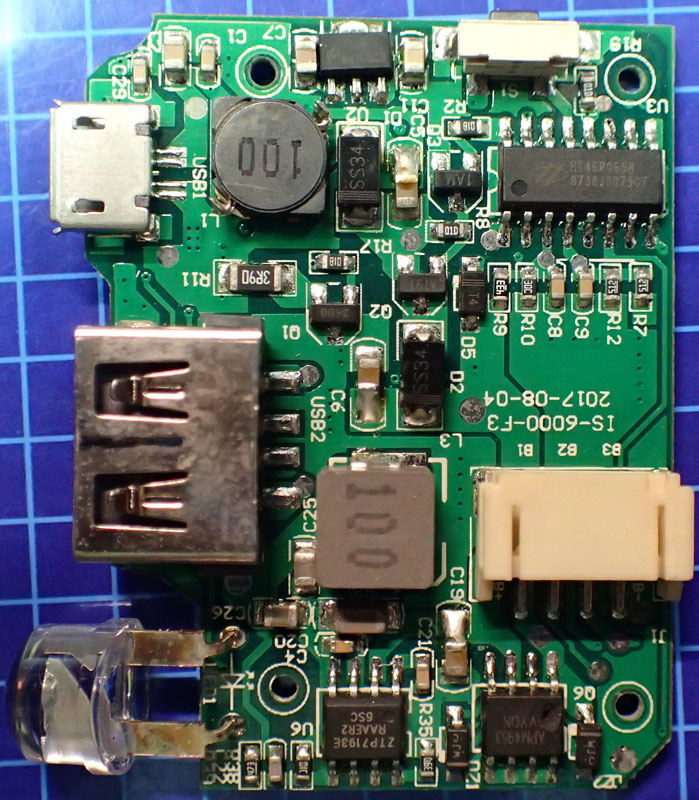

▼主電路板正面

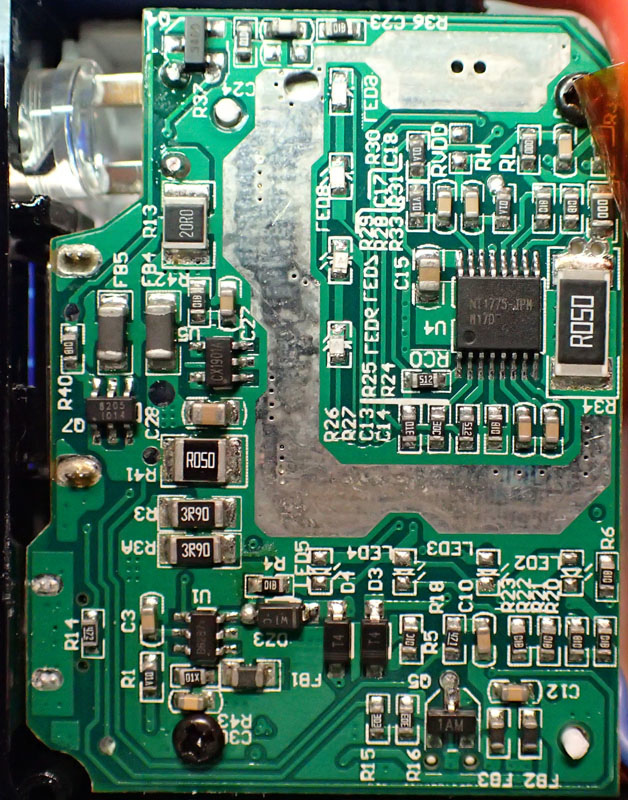

▼主電路板背面,右下角一個IC表面有破損痕跡

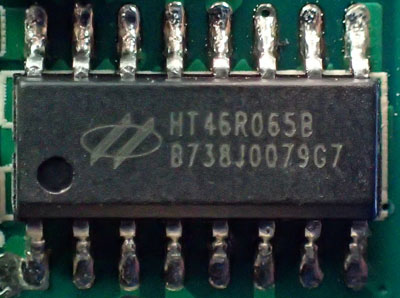

▼HOLTEK HT46R065B微控制器,負責行動電源功能操作及電量顯示

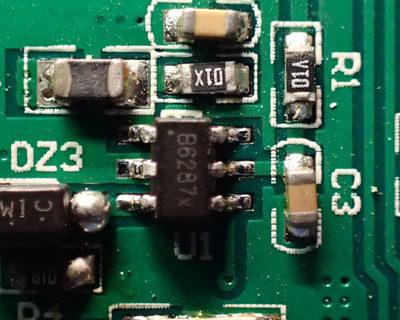

▼編號B6287x是SX1308,為2A升壓IC,讓行動電源可以用Micro USB 5V輸入,對三串的11.1V電池組進行充電

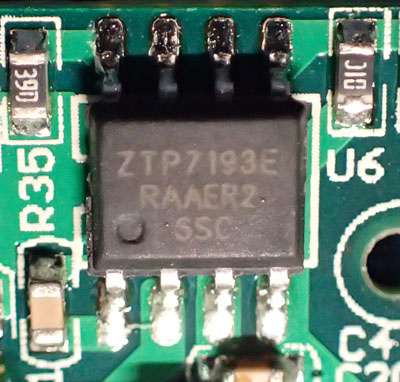

▼編號ZTP7193E為3A同步降壓IC,由三串11.1V電池供電,輸出5V給USB-A

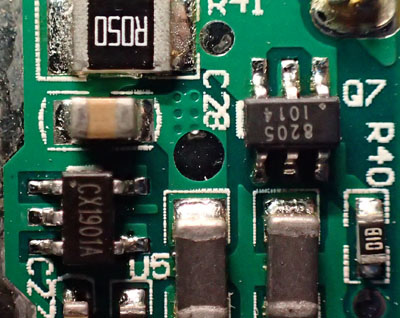

▼左側編號CX1901A是單埠USB協議IC,提供USB-A自動協議辨識

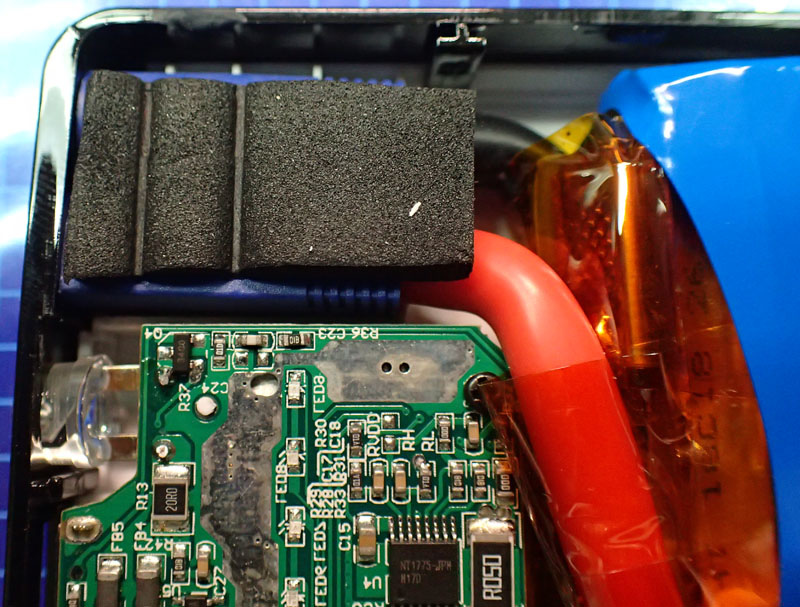

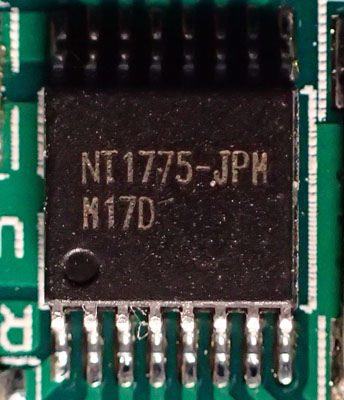

▼編號NT1775-JPM是3至4串鋰電池保護IC,提供電池組的過充/過放/過電流保護

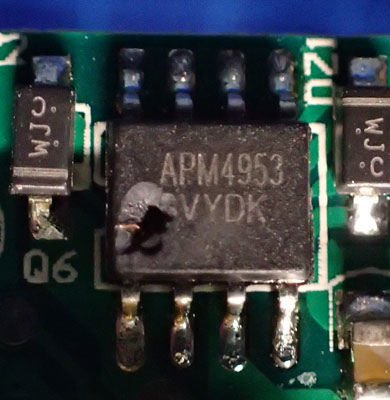

▼表面有破損的APM4953是雙組P通道MOSFET,為NT1775-JPM保護IC的附屬開關用MOSFET,裡面有兩個P通道MOSFET,其中一組已經擊穿短路,另一組則呈現開路(破損處)


通常會造成開關用MOSFET破損,表示有出現較大的故障/短路電流,保護IC偵測到過電流,還來不及關閉,MOSFET就已經被大電流燒毀,經檢測後方降壓IC的電源輸入端呈現短路,可能是造成該MOSFET流過大電流而損壞的原因
經檢查,為編號C6的MLCC短路,導致較大的故障/短路電流

報告完畢,謝謝收看
