目前電腦內M.2 NVMe SSD的使用越來越普及,但有些主機板只有一支M.2 NVMe插槽,為了升級而購入大容量/更快的SSD後,汰換下來的SSD如果不想出售或閒置,可以考慮購買USB轉NVMe外接盒來當成高速外接隨身碟或是作為WTG(Windows To Go)用途。目前USB轉NVMe晶片中,常見的廠牌有JMicron、ASMedia、Realtek,這次要介紹及測試的是使用Realtek RTL9210晶片的NVMe外接盒

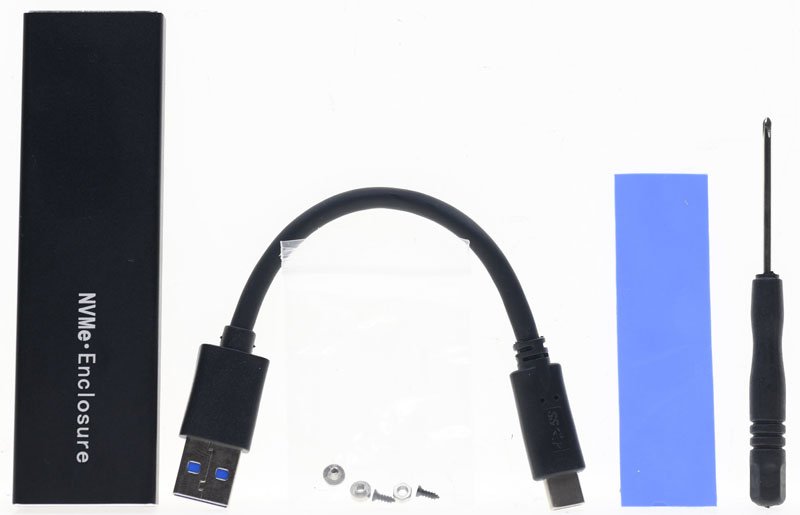

▼RTL9210 NVMe外接盒所有組件一覽,有鋁合金外接盒本體(內含轉接電路板)、USB-A to USB-C傳輸線、裝在夾鏈袋內的備用螺絲/螺帽、導熱墊、螺絲起子

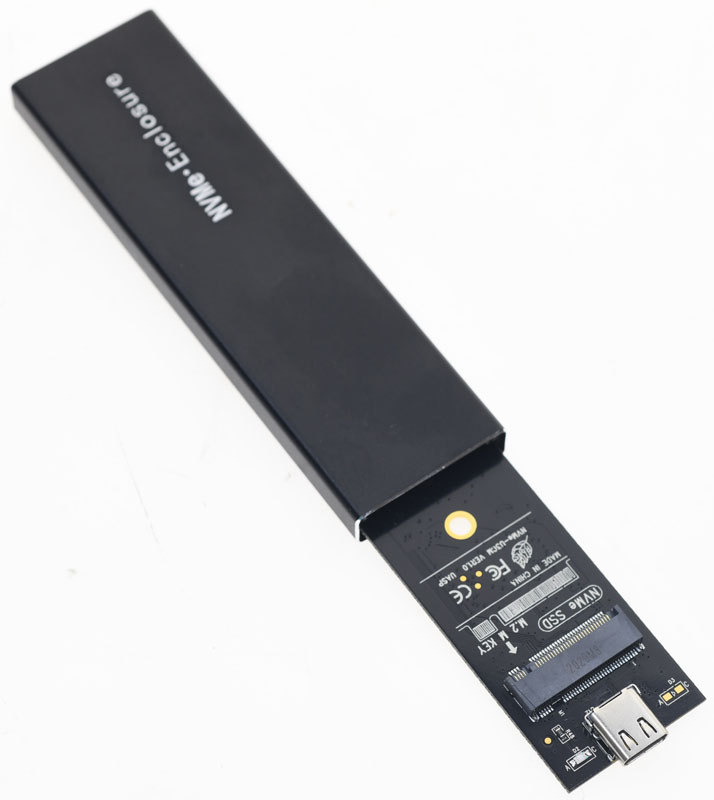

▼拆卸外接盒靠近USB-C側蓋子的兩顆螺絲,就能將轉接電路板自外接盒內抽出

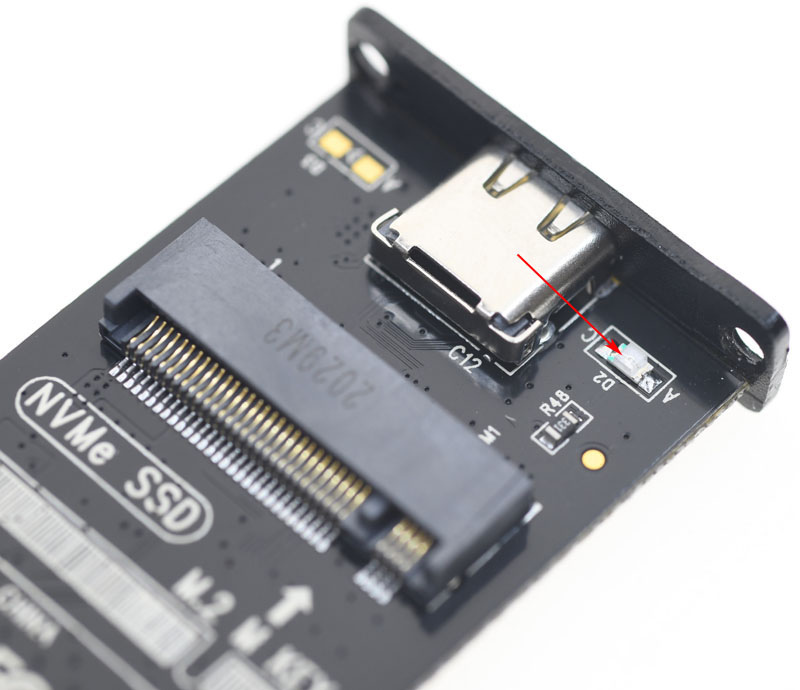

▼但是轉接電路板上讀寫指示燈LED(箭頭處)卻與USB-C側蓋子開孔位置相反,所以LED藍光無法自盒內透出

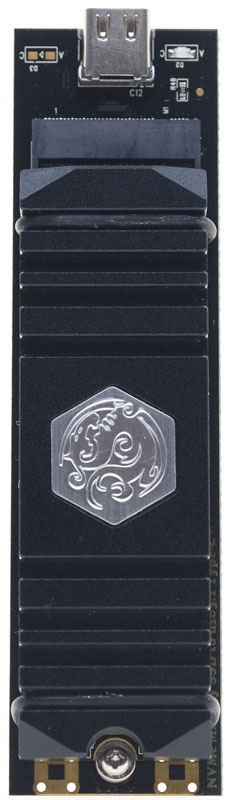

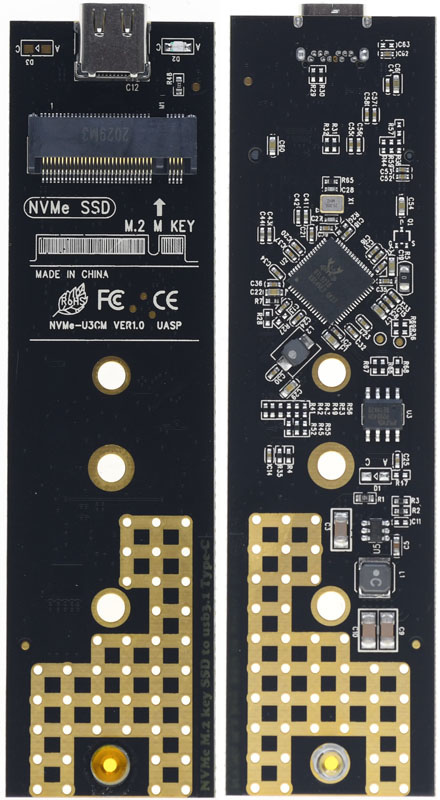

▼轉接電路板正面及背面圖,正面有一個M-KEY M.2 NGFF插槽及2230/2242/2260/2280四種尺寸SSD用固定孔,2280固定孔已預先安裝銅柱,最上方USB-C插座右側有一個讀寫指示用藍色LED。背面有橋接晶片及附屬零件


▼採用Realtek RTL9210 USB3.2 Gen2 to PCIe 3.0 x2 NVMe橋接晶片,支援UASP(USB Attached SCSI Protocol)


接下來是上機測試,以下是測試配備:
主機板:ASROCK B550 STEEL LEGEND,內建一個原生10Gbps USB3.2 Gen2 Type-C埠
處理器:AMD Ryzen 5 3600XT
記憶體:ANTEC KATANA DDR4-3200 8GB * 2套組
作業系統碟:SAMSUNG PM961 256GB
USB3.2 Gen2x2擴充卡:Axisplus USB3.2 Gen2x2擴充卡,並將卡插在主機板的PCIE3插槽

▼ADATA SX8200 PRO 1TB安裝散熱片後,插在RTL9210 NVMe外接盒上的M-KEY M.2 NGFF插槽

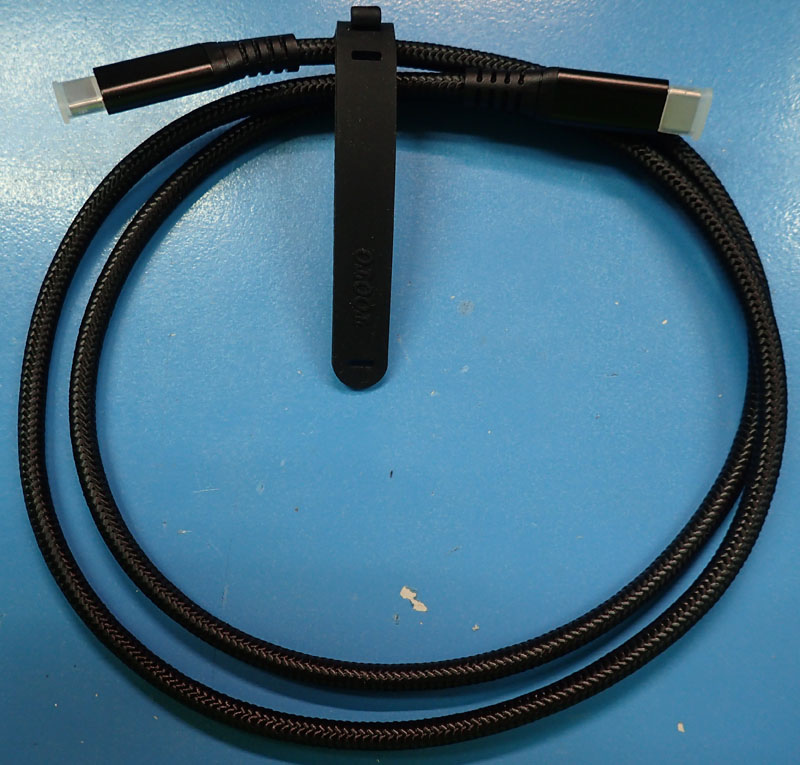

▼因外接盒隨附傳輸線為USB-A to USB-C線,所以以下測試使用TOOTO USB3.2 Gen2x2 20Gbps 100W高速傳輸充電線連接RTL9210 NVMe外接盒與主機板/擴充卡的USB-C埠

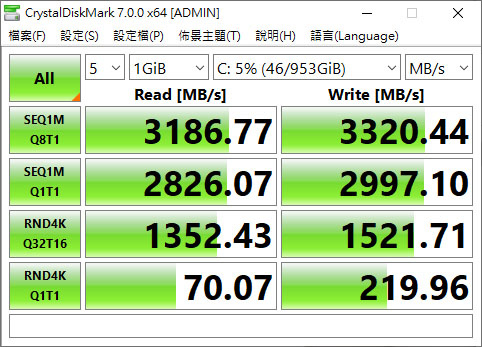

▼ADATA SX8200 PRO 1TB直接裝在主機板PCIE3插槽上的CrystalDiskMark傳輸速度測試,做為參考基準

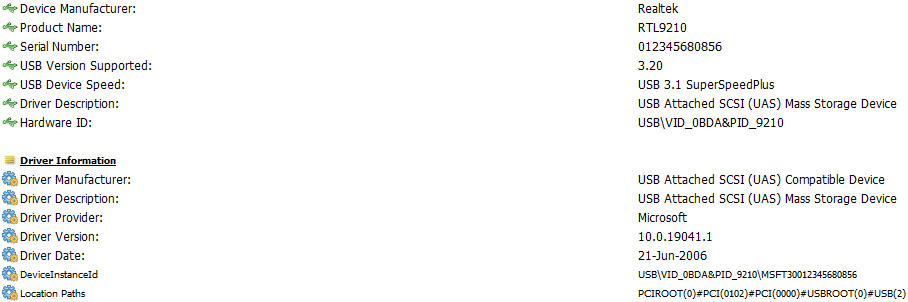

▼RTL9210 NVMe外接盒的硬體資訊內容,支援的USB版本為3.2,連接速度為USB3.1 SuperSpeedPlus(SS+),驅動程式為USB Attached SCSI(UAS) Mass Storage Device,由Microsoft提供,版本日期為2006-06-21

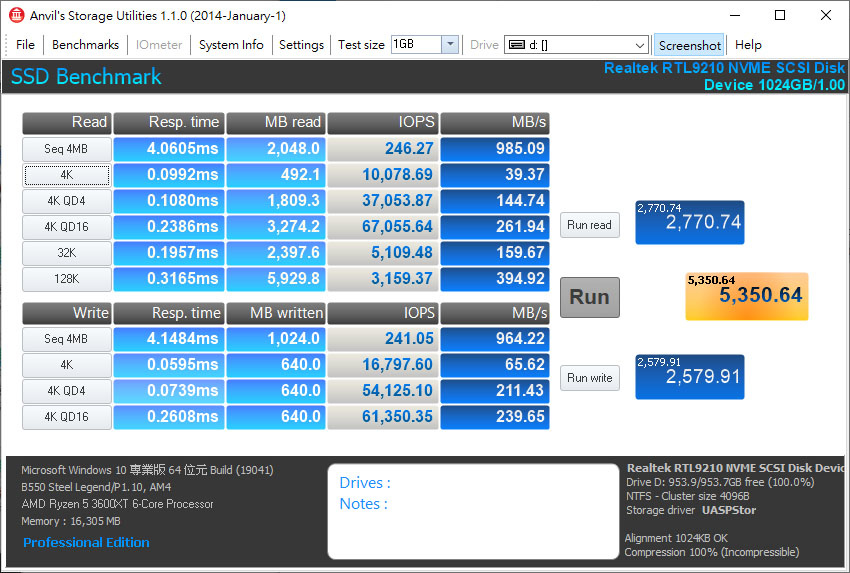

▼將RTL9210 NVMe外接盒接在主機板USB3.2 Gen2 Type-C的Anvil’s Storage Utilities傳輸速度測試

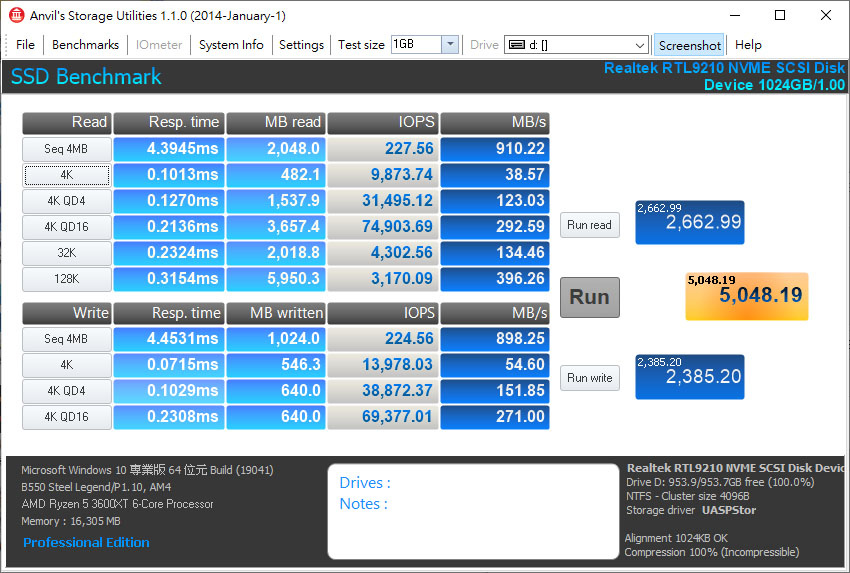

▼將RTL9210 NVMe外接盒接在Axisplus USB3.2 Gen2x2擴充卡的Anvil’s Storage Utilities傳輸速度測試

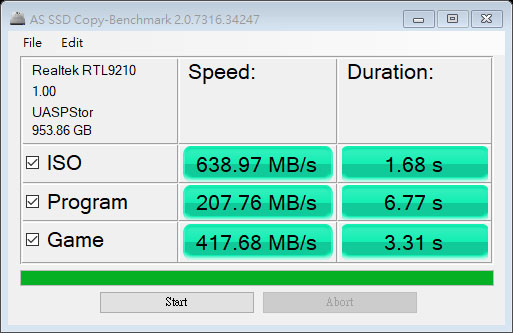

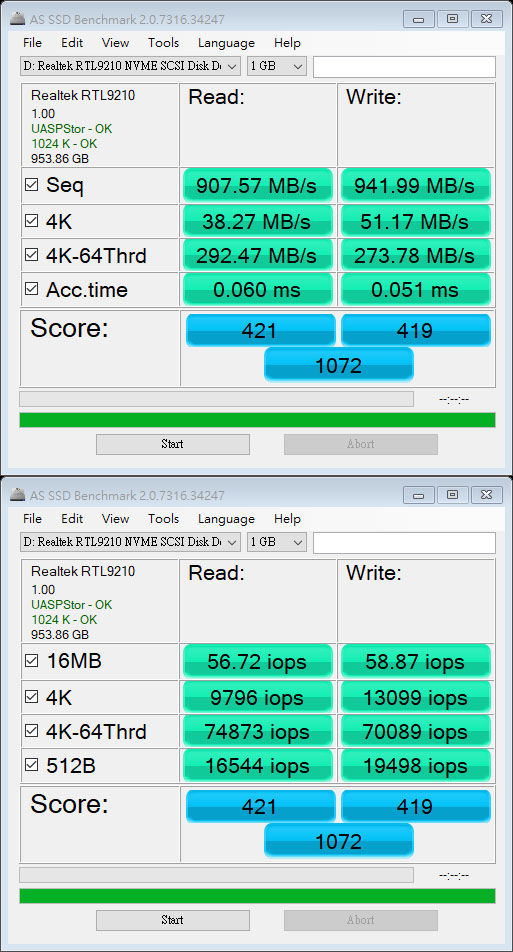

▼將RTL9210 NVMe外接盒接在主機板USB3.2 Gen2 Type-C的AS SSD Copy-Benchmark傳輸速度測試


▼將RTL9210 NVMe外接盒接在Axisplus USB3.2 Gen2x2擴充卡的AS SSD Copy-Benchmark傳輸速度測試


▼將RTL9210 NVMe外接盒接在主機板USB3.2 Gen2 Type-C的AS SSD Copy-Benchmark傳輸速度測試


▼將RTL9210 NVMe外接盒接在Axisplus USB3.2 Gen2x2擴充卡的AS SSD Copy-Benchmark傳輸速度測試

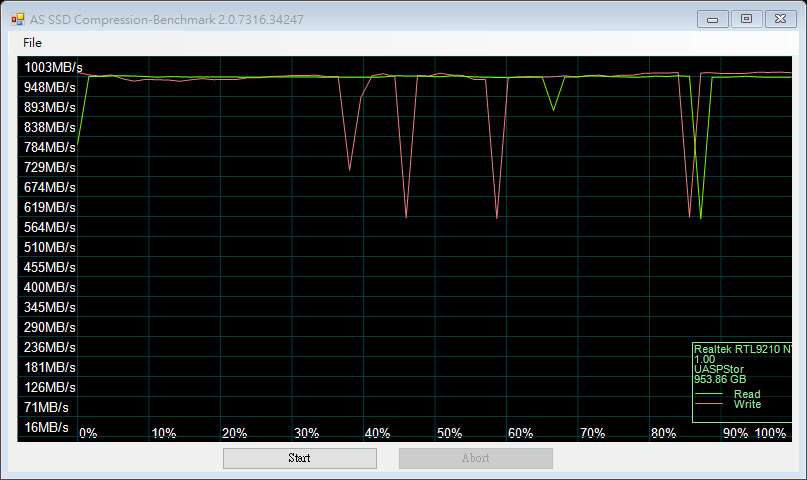

▼將RTL9210 NVMe外接盒接在主機板USB3.2 Gen2 Type-C的AS SSD Compression-Benchmark傳輸速度測試


▼將RTL9210 NVMe外接盒接在Axisplus USB3.2 Gen2x2擴充卡的AS SSD Compression-Benchmark傳輸速度測試

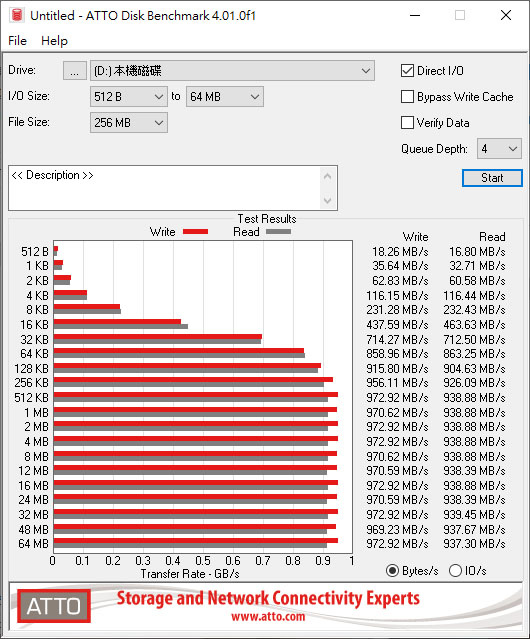

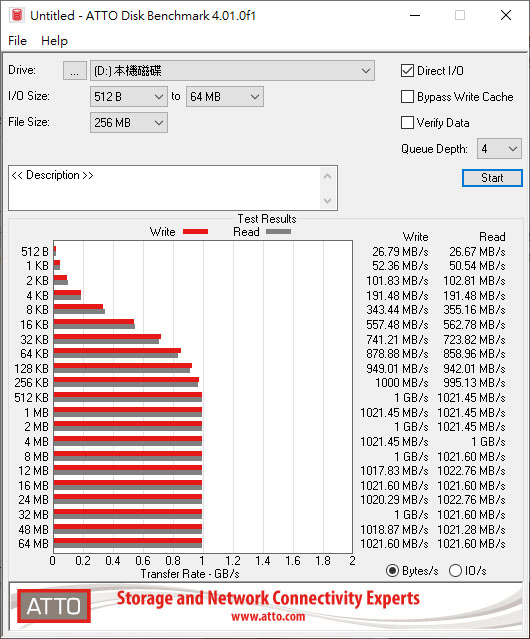

▼將RTL9210 NVMe外接盒接在主機板USB3.2 Gen2 Type-C的ATTO Disk Benchmark傳輸速度測試


▼將RTL9210 NVMe外接盒接在Axisplus USB3.2 Gen2x2擴充卡的ATTO Disk Benchmark傳輸速度測試

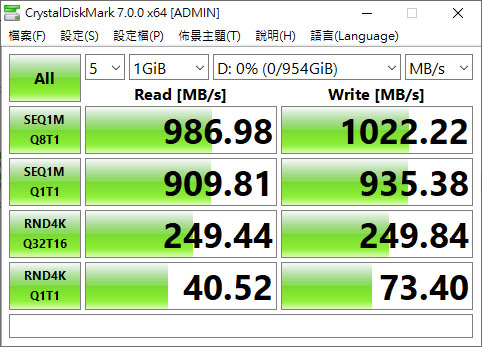

▼將RTL9210 NVMe外接盒接在主機板USB3.2 Gen2 Type-C的CrystalDiskMark傳輸速度測試

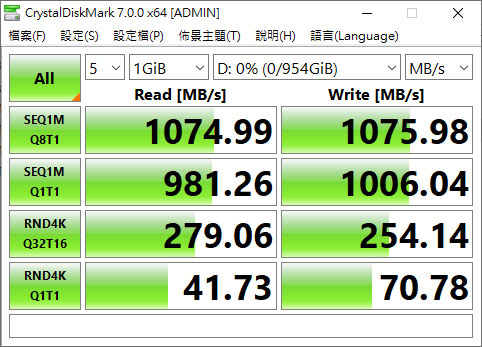

▼將RTL9210 NVMe外接盒接在Axisplus USB3.2 Gen2x2擴充卡的CrystalDiskMark傳輸速度測試

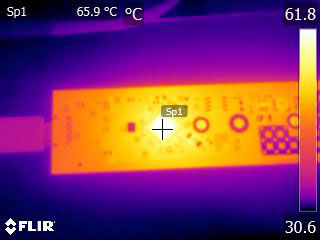

▼上述測試跑一輪後電路板背面的紅外線熱影像圖

結論:
把ADATA SX8200 PRO 1TB接在10Gbps USB3.2 Gen2上,連續傳輸雖可達到接近10Gbps頻寬上限的1GB/s,但在4K隨機存取上的效能也有較明顯的下降。比起之前測試過的JMicron及ASMedia轉接晶片外接盒,Realtel轉接晶片本身發熱量比較沒這麼明顯,不過因為此款金屬外接盒的轉接電路板採用抽屜式安裝,當SSD及轉接晶片加裝導熱墊後,插入外盒時容易使導熱墊位移而影響導熱效果

報告完畢,謝謝收看
