ALLite Windows筆電轉接頭組可搭配ALLite A1/A2充電器及具備E-Marker的任意長度USB-C to USB-C線,轉換成傳統Windows筆電所需的DC插頭,一秒轉接,即刻充電,並隨附11種DC轉接頭,適用於多款筆電

▼外盒正面有商標、產品名稱、使用情境圖、包裝內容

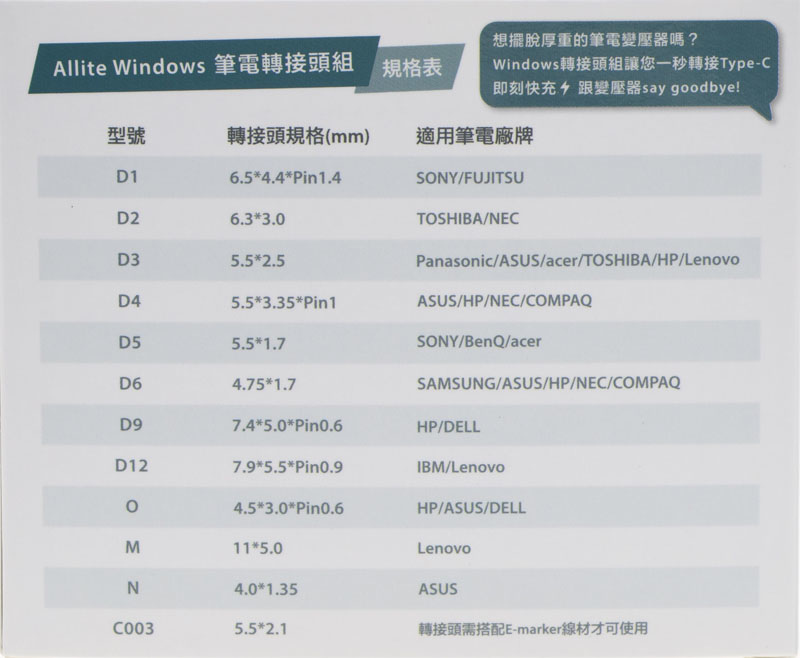

▼外盒背面有Type-C轉DC轉接頭C003(以下簡稱C003)/隨附DC轉接頭的插頭尺寸規格及適用筆電廠牌

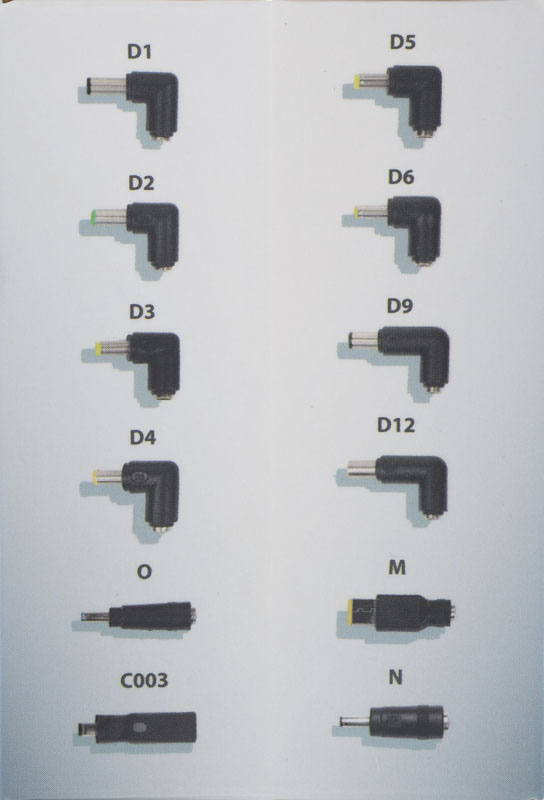

▼外盒兩側有C003及11種DC轉接頭的外觀圖


▼外盒底部有產品規格、廠商資訊、條碼

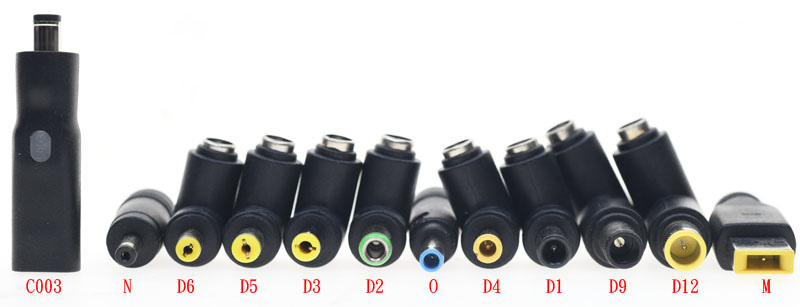

▼C003及11種DC轉接頭,其DC插頭規格如下:
C003:外徑5.5內徑2.1
N:外徑4.0內徑1.35
D6:外徑4.75內徑1.7
D5:外徑5.5內徑1.7
D3:外徑5.5內徑2.5
D2:外徑6.3內徑3.0
O:外徑4.5內徑3針0.6
D4:外徑5.5內徑3.35針1
D1:外徑6.5內徑4.4針1.4
D9:外徑7.4內徑5.0針0.6
D12:外徑7.9內徑5.5針0.9
M:方形11*5

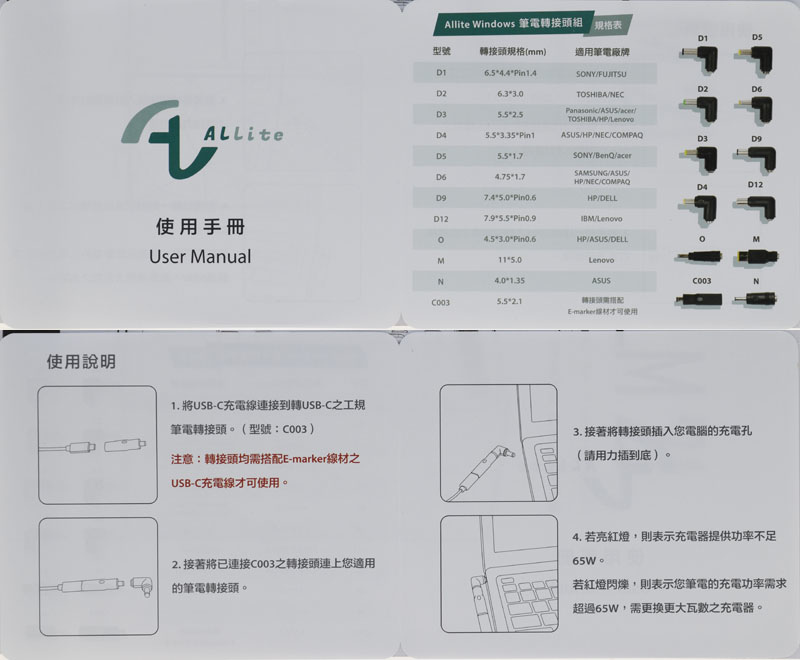

▼使用說明書印上DC轉接頭插頭尺寸規格/適用筆電廠牌/外觀圖、連接說明

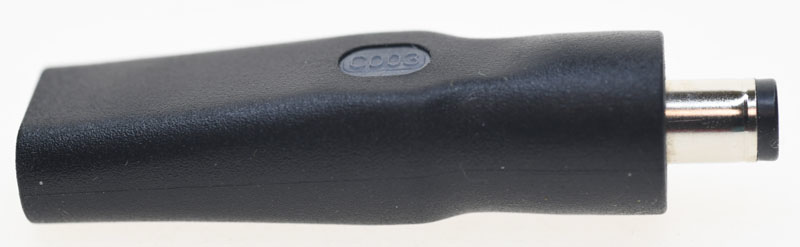

▼C003本體外觀,上面乳白色指示燈透光開口有C003字樣


▼C003一端為Type-C連接器,一端為外徑5.5內徑2.1的DC插頭

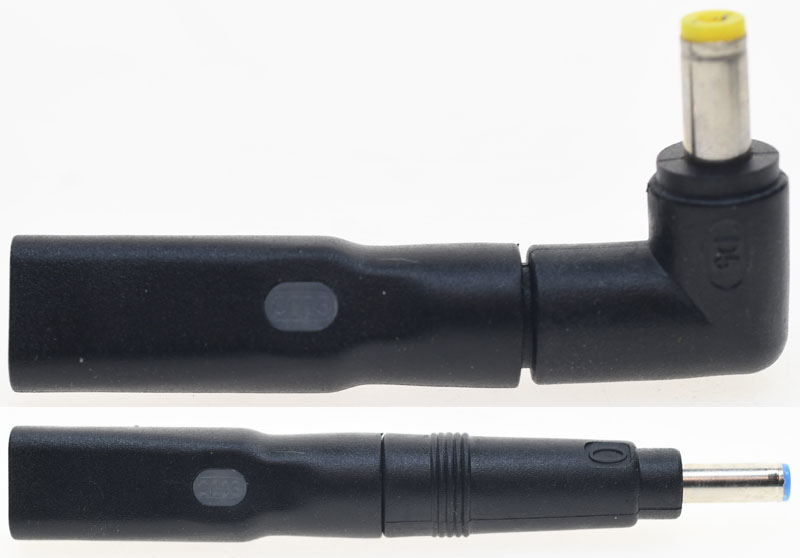

▼C003搭配隨附的直角DC轉接頭(上)及直式DC轉接頭(下)示意圖

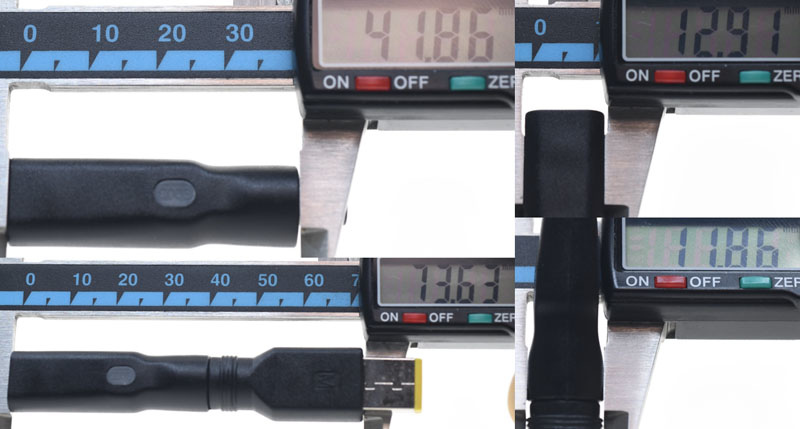

▼C003本體尺寸為41.9x12.9x11.9mm(不含DC轉接頭),加上直式DC轉接頭後總長度會來到73.6mm

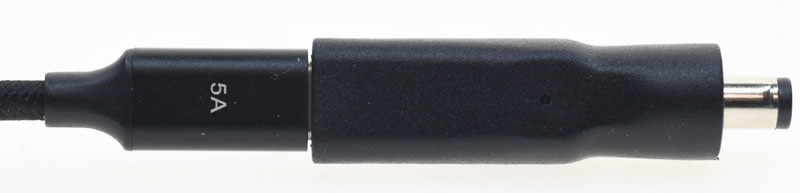

▼C003需要使用具備E-Marker IC的20V/5A(100W) USB-C to USB-C線材

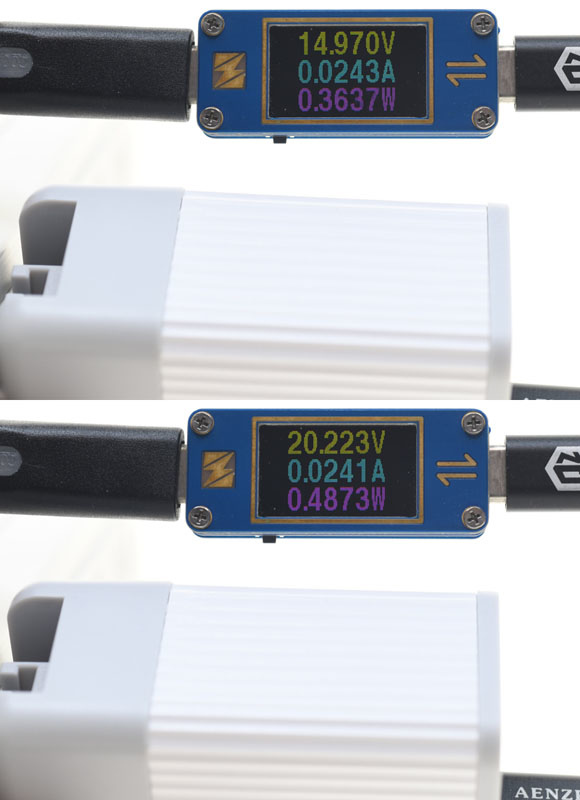

▼C003接上自家ALLite A2充電器,可正常觸發,且會在15V及20V之間跳動


▼C003接上自家ALLite A1充電器,可正常觸發,且會在15V及20V之間跳動

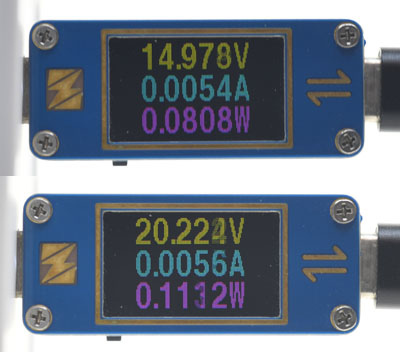

▼C003在15V及20V輸入下,消耗電流分別為5.4mA及5.6mA

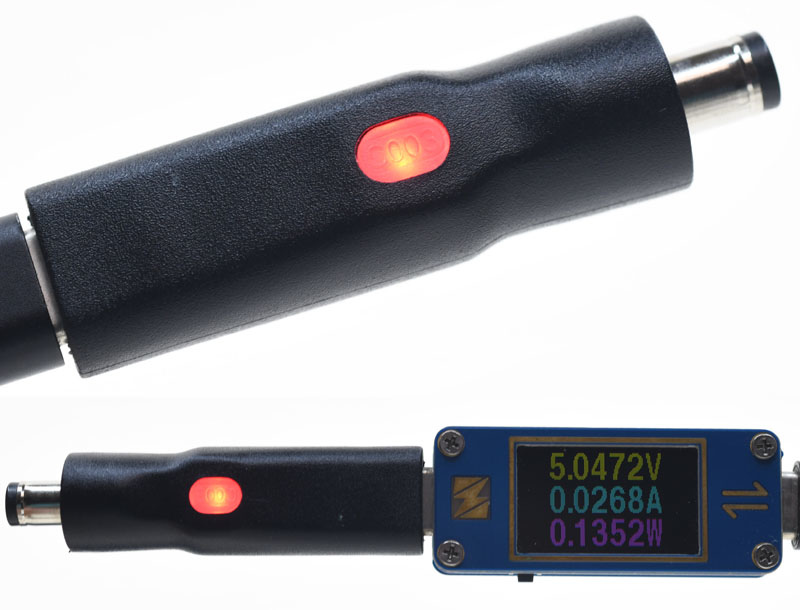

▼因為只支援自家ALLite A1或A2充電器,所以插上其他品牌USB-C PD充電器/行動電源時,無法正確輸出15V/20V電壓,且C003上面會亮紅燈

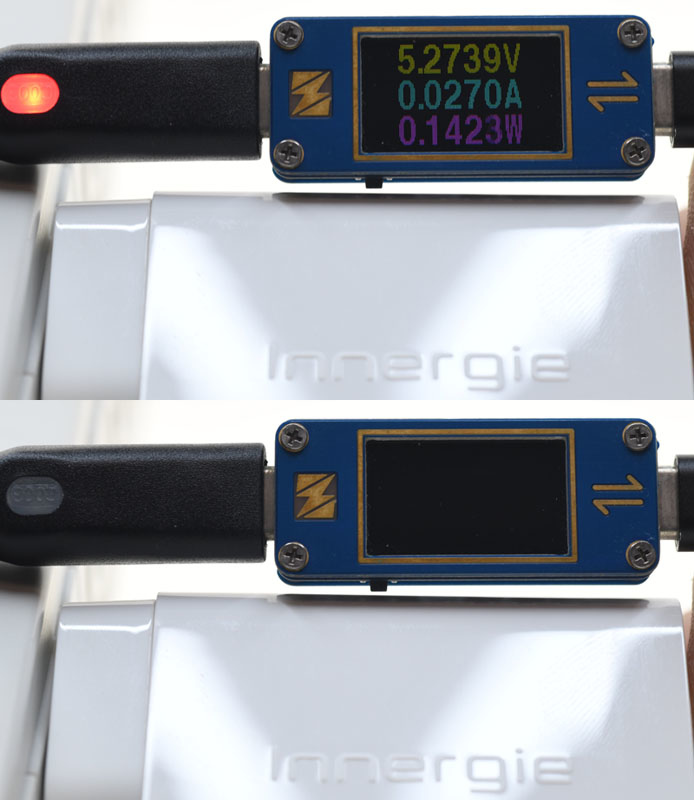

▼C003插上不相容的USB-C PD充電器/行動電源有時還會出現輸出不斷在ON-OFF之間跳動,C003也會閃著紅燈


以下測試ALLite A2充電器,搭配C003與DC轉接頭,實際對支援19V、65W輸入的筆電進行充電
▼ALLite Type-C to Windows筆電轉接頭組測試1(先連接充電器再連接筆電)。如果先把C003接上ALLite A2充電器,會看到C003輸出電壓在15V及20V之間跳動,當把C003及DC轉接頭接上筆電,如果剛好這時觸發20V,筆電會短暫充電一下,然後跳到15V,過幾秒再跳回20V並持續對筆電供電

▼ALLite Type-C to Windows筆電轉接頭組測試2(先連接筆電再連接充電器)。如果先把C003及DC轉接頭接上筆電,再接上ALLite A2充電器時,同樣會重複15V→20V→15V→20V這個步驟,最後鎖在20V對筆電供電

結論:
ALLite Windows筆電轉接頭組採轉換頭與線分離設計,使用者自行準備所需長度的USB-C to USB-C線(支援20V/5A,100W),將ALLite A1/A2充電器輸出轉換成傳統Windows筆電所需的DC插頭,並隨附適用多款筆電的11種DC轉接頭。不過無法相容其他品牌USB-C PD充電器/行動電源,降低泛用性

報告完畢,謝謝收看
