感謝網友出借此產品供在下測試
產品特色：
●採用GaN功率元件
●2個USB-C加2個USB-A，自動偵測主流快充協議，總輸出可達200W
●可收折式插頭設計，插頭具備2種展開方向
產品規格：
輸入：AC100-240V，3A，50/60HZ
USB-C1/C2輸出：5V/3A、9V/3A、12V/3A、15V/3、20V/5A、3.3V-21V/5A
USB-A1/A2輸出：5V/4.5A、9V/2A、12V/1.5A
最大功率：200W
▼本體側面有商標
▼本體頂部有指示燈、2個USB-C(USB-C1、USB-C2)及2個USB-A(USB-A1、USB-A2)輸出埠，並標示單埠最大輸出功率
▼本體底部印上產品名稱、輸入/輸出規格、認證標章、產地，位於中間的交流插頭可收折
▼本體底部收折式US插頭具備2種展開方向，增加使用方便性，但溝槽部分會出現導體暴露在外的風險(紅色箭頭)
▼插頭收折後本體尺寸為89.1x56x42mm
▼本體重量為291克
▼USB-C1/C2單獨使用並搭配5A線材，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C1/C2單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、PPS檔提供3.3-21V/5A
▼USB-C1(左)/C2(右)各組輸出轉換效率表，整體輸出轉換效率在28.4%至88.8%之間
▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A(C1)/3.2A(C2)便會截止
▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C1(紅)/C2(綠)搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.4A(C1)/5.3A(C2)便會截止
▼USB-C1(紅)/C2(綠)搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.4A(C1)/5.3A(C2)便會截止
▼USB-C1(紅)/C2(綠)搭配5A線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.4A(C1)/5.3A(C2)便會截止
▼USB-C1/C2單獨使用並搭配3A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS檔提供3.3-21V/3A
▼USB-C1(紅)/C2(綠)搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A(C1)/3.2A(C2)便會截止
▼USB-C1(紅)/C2(綠)搭配3A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C1(紅)/C2(綠)搭配3A線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A(C1)/3.2A(C2)產生大幅壓降，超過3.5A(C1)/3.4A(C2)便會截止
▼USB-A1/A2單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-A1/A2的5V/9V/12V空載輸出電壓

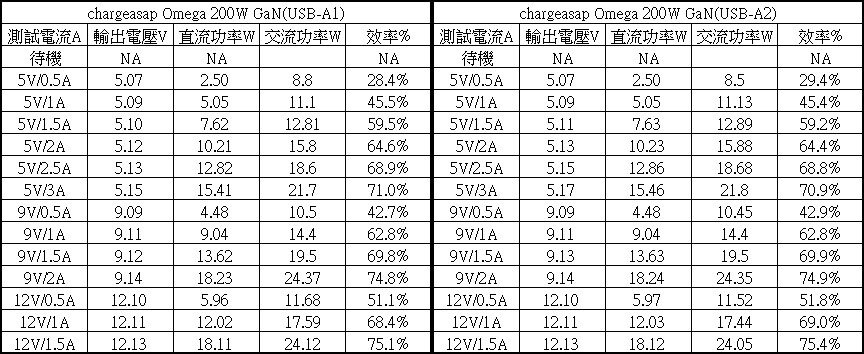

▼USB-A1(左)/A2(右)各組輸出轉換效率表，整體輸出轉換效率在28.4%至75.4%之間
▼USB-A1(黃)/A2(藍)的5V輸出負載測試，隨著電流增加，輸出電壓微幅上升，當輸出電流超過3.4A(A1)/3.5A(A2)便會截止
▼USB-A1(黃)/A2(藍)的9V輸出負載測試，隨著電流增加，輸出電壓微幅上升，當輸出電流超過2.3A(A1)/2.4A(A2)便會截止
▼USB-A1(黃)/A2(藍)的12V輸出負載測試，隨著電流增加，輸出電壓微幅上升，當輸出電流超過1.8A(A1)/2A(A2)便會截止
▼空載耗電量最高可達6.66W左右，本體也會微微發熱
▼USB-C1輸出100W加上USB-C2輸出100W連續30分鐘後本體的紅外線熱影像圖
▼USB-C1輸出100W加上USB-C2輸出100W連續30分鐘後連接埠處的紅外線熱影像圖
測試總結：
◆具備2個USB-C及2個USB-A輸出，支援主流快充協議
◆雖然收折式US插頭具備2種展開方向可增加使用方便性，但溝槽部分會出現導體暴露在外的風險
◆具備主動功率因數修正，輸出20V/2.3A時功率因數大於0.8，輸出20V/4A時功率因數大於0.95
◆最低效率28.4%，最高效率88.8%，USB-A1/A2輸出的最高效率甚至沒超過76%
◆空載功耗最高6.66W，插上電即使沒在用都會微微發熱，不用時最好拔除插頭
◆USB-A1/A2輸出具備電壓補償功能，各埠輸出於電流超額時截止，具備過電流保護
◆全負載輸出30分鐘後內部溫度已超過百度
報告完畢，謝謝收看
