產品特點:
●USB-A + USB-C雙連接埠,配置防潑水防塵滑動保護蓋及快充指示燈
●充電器可分離,方便攜帶外出,更換充電器可升級功率
●線長1.6公尺,可安裝在桌邊、椅邊、茶几邊、床邊等任何地方,方便充電連接

產品規格:
型號:TC01
支援快充協議:PD3.0/2.0、PPS、QC4+(USB-C);QC3.0/2.0、AFC、FCP(USB-A)
可搭配充電器:EZ易智快充20W(A820QD)、EZ易智快充65W(A565AC)、EZ易智快充105W(A105AC2)
本體尺寸(LxWxH):114x17x33.6mm
本體重量:170克
連接線長度:1.6公尺
保固:1年

▼吊卡包裝正面有商標、產品名稱、型號、特色圖示說明、側邊/底邊安裝示意圖,下方透明泡殼可看到產品本體


▼吊卡包裝背面有特色介紹、產品規格、條碼、官網連結QR碼、臉書粉絲團QR碼、廠商資訊,下方透明泡殼可看到連接線及安裝配件


▼包裝內容有USB快充插座延長線、安裝支架、固定配件、說明書


▼說明書正面有商標、產品名稱、型號、包裝內容、操作示意圖、搭配充電器種類、安裝步驟、技術規格、官方網址

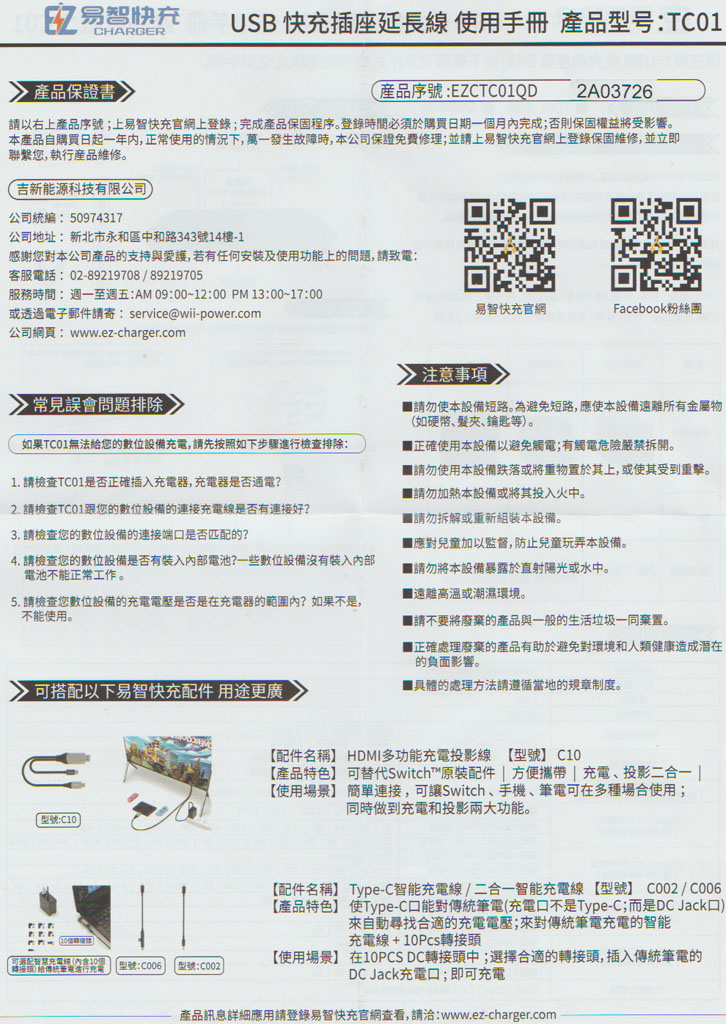

▼說明書背面有商標、產品名稱、型號、產品保證書、序號、廠商資訊、官網連結QR碼、臉書粉絲團QR碼、常見誤會問題排除、注意事項、可搭配其他易智快充配件說明、官方網址

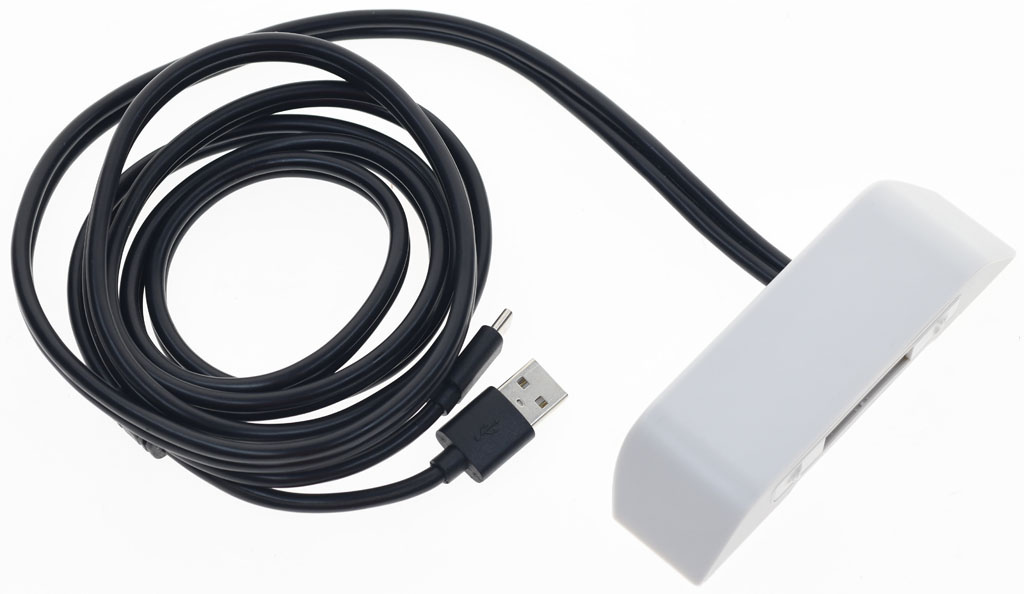

▼USB快充插座延長線本體,一組梯形造型盒子接出一組USB-A/USB-C連接線

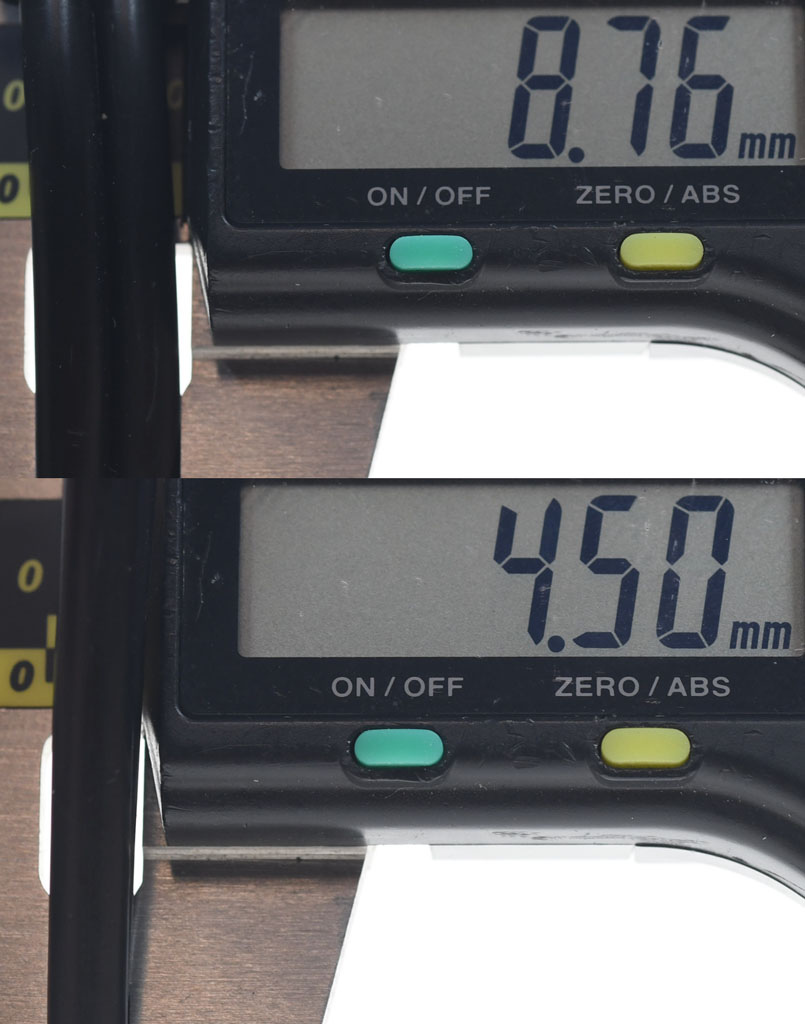

▼USB-A/USB-C連接線兩條線並排,尺寸為8.8x4.5mm

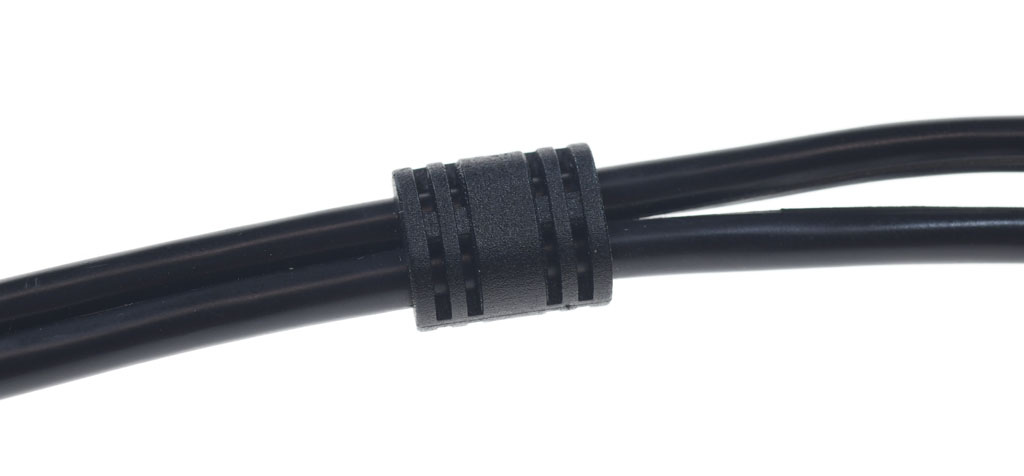

▼並排線路接近末端處有固定環,之後線路一分為二

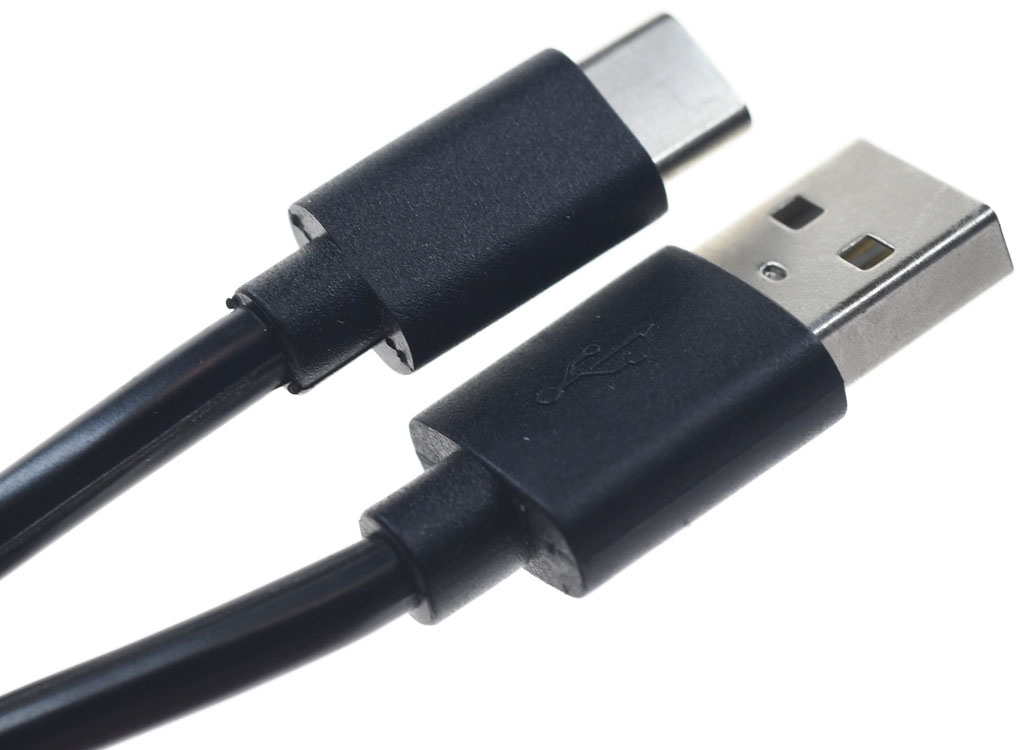

▼分出1個USB-A接頭及1個USB-C接頭,用來連接充電器

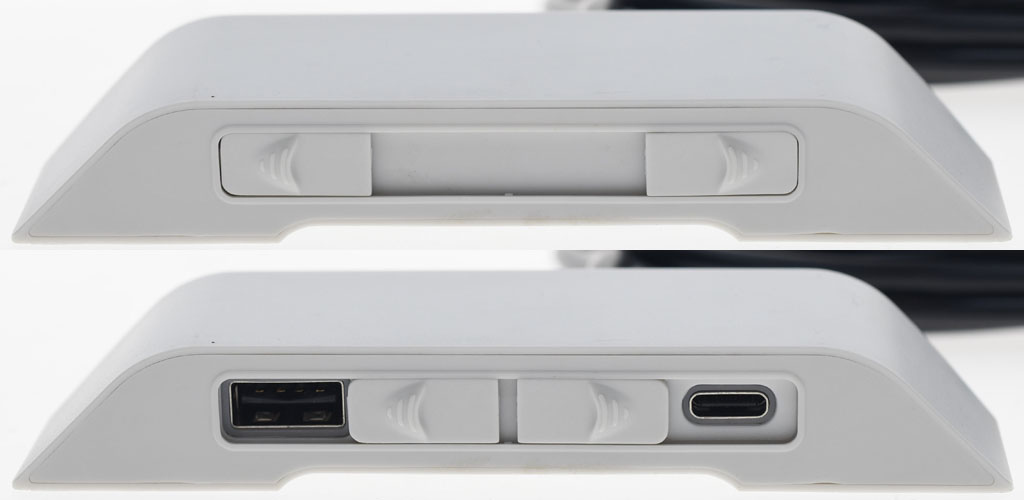

▼梯形造型盒子上有1個USB-A連接埠及1個USB-C連接埠,均配置滑動保護蓋,可防潑水防塵

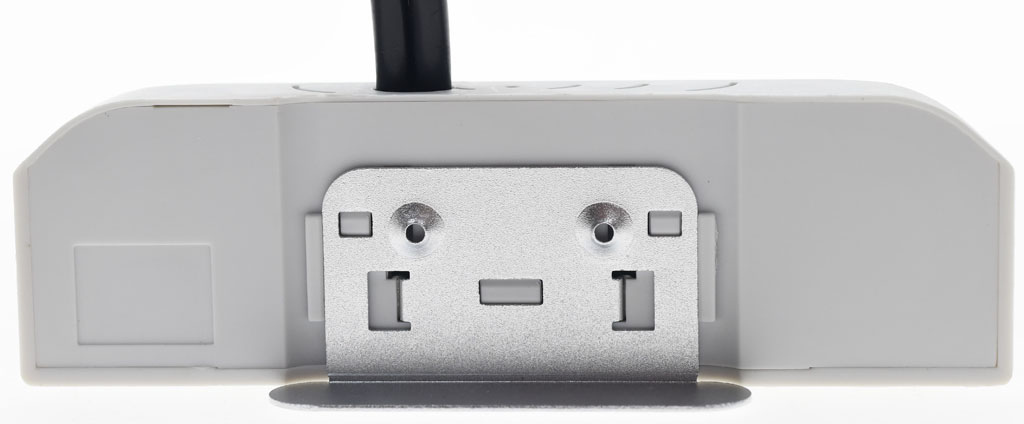

▼與安裝支架結合示意圖

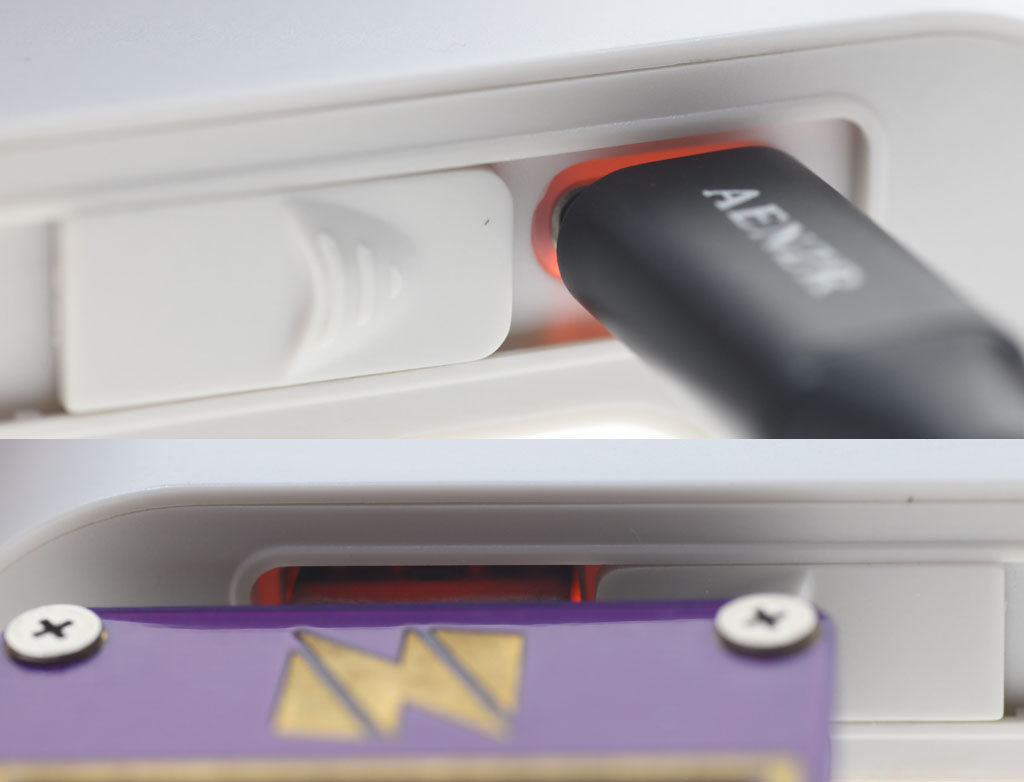

▼USB-A及USB-C連接埠均配備快充指示燈,啟動快充時連接埠內會透出橘色燈光


▼USB-A連接埠採用雙向連接器,USB-A插頭正反面皆可插入

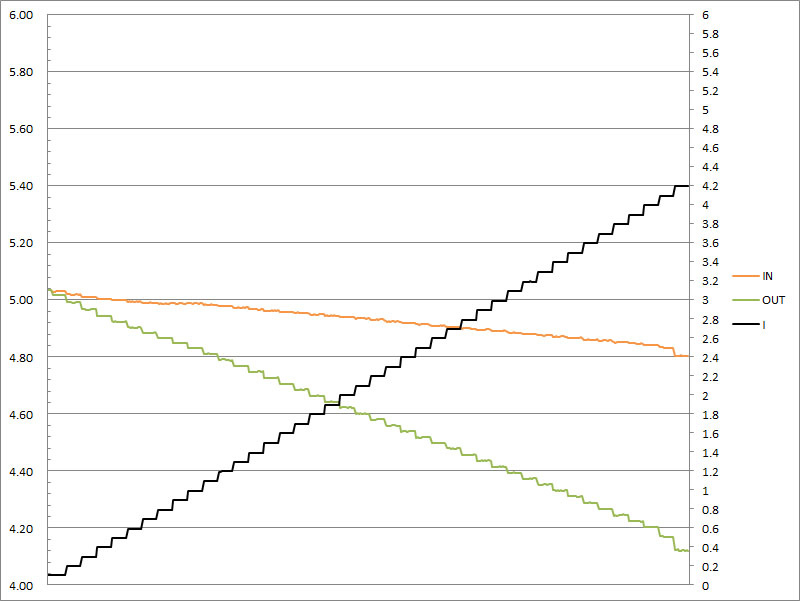

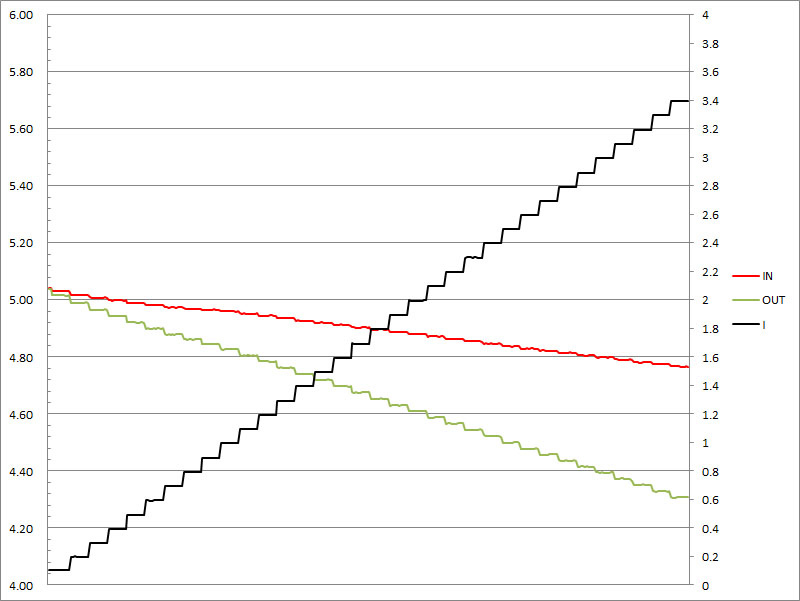

▼USB-C埠輸入端(紅色線)與輸出端(綠色曲線)於不同輸出電流下的電壓紀錄曲線圖,隨著電流增大,壓降程度提高


▼USB-A埠輸入端(橘色線)與輸出端(綠色曲線)於不同輸出電流下的電壓紀錄曲線圖,隨著電流增大,壓降程度提高

測試總結:
◆可延長1個USB-C及1個USB-A至方便取用的位置,具備快充指示燈
◆USB-A埠採用雙向連接器,USB-A插頭正反面皆可插入
◆充電器可分離,外出攜帶方便,更換充電器即可改變充電功率及支援快充協議
◆為了避免脫落,安裝支架結合機構較緊,不易分離,需詳細評估安裝位置後再將其組裝結合
◆隨電流提高輸出端壓降增大,最好搭配具備電壓補償充電器使用

報告完畢,謝謝收看
