特色:
●65瓦輸出,隨附6種筆電DC轉接頭,適用主流筆電品牌,並可透過接頭服務詢問其他種類DC轉接頭
●隨附C-Converter USB-C轉換器,最大輸出100W(搭配T6時最大65W),輕鬆轉換,迎接USB-C新時代
●內建2.3米耐彎折充電線,充電距離不受限
●源自台達超過50年的電源生產及代工技術,搭載InnerShield五大安全保護機制,提供過電流保護、過電壓保護、過載保護、過熱保護、短路保護,確保充電安全,將異常風險降至最低
●GreenSense環保節能承諾:①採用FSC MIX環保無塑包裝②轉換效率高於DOE VI標準(美國能源部最新電源供應器節能標準),每一度電都能有效運用③生產廠區通過UL2799廢棄物零掩埋(白金級)認證,將生產廢料完全回收轉化再利用④製造全程使用100%再生電力,減少二氧化碳足跡,為地球永續而努力
●至官網註冊產品可享完整3年保固

規格:
充電器型號:ADP-65DW Y
充電器輸入:AC100-240V,1.5A,50/60Hz
充電器輸出:19V/3.42A
充電器最大功率:65W
C-Converter型號:ADC-100BB Y
C-Converter輸入:20V/5.1A
C-Converter輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、PPS 5V-16V/3A
C-Converter最大功率:100W

▼外盒正面有商標、產品名稱、充電器/插頭版本/DC轉接頭外觀圖、隨附100W C-Converter USB-C轉換器貼紙、A brand of DELTA字樣

台達電Innergie T6 65W充電器及C-Conver

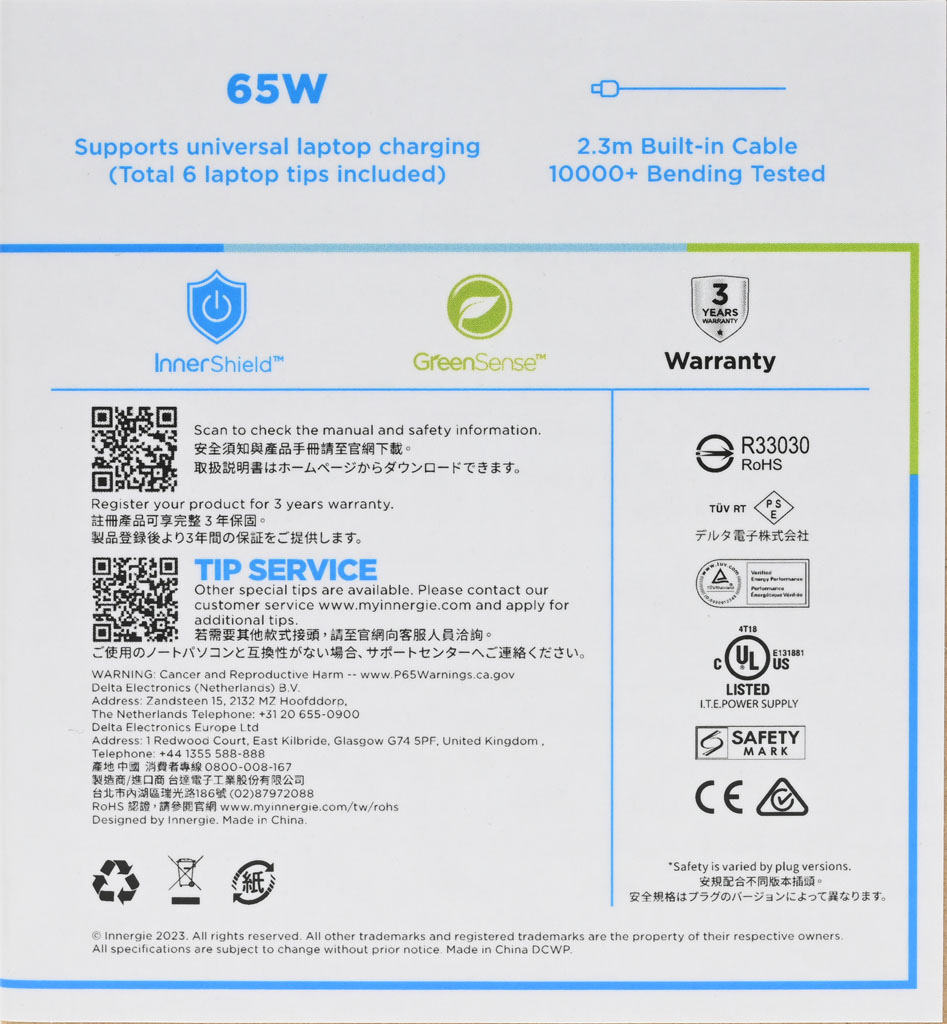

▼外盒背面有輸出功率、隨附6種DC轉接頭、耐10000次以上彎折的2.3米內建線材、InnerShield安全保護機制圖示、GreenSense環保節能承諾圖示、三年保固圖示、官網連結QR碼、註冊產品可享完整3年保固說明、接頭服務連結QR碼、若需要其他款式接頭請至官網向客服人員洽詢說明、加州65號法案警語、消費者專線、廠商資訊、RoHS資訊網址、產地(中國)、BSMI/認證標誌

台達電Innergie T6 65W充電器及C-Conver

▼外盒左側面有Mobile power, made better.標語

台達電Innergie T6 65W充電器及C-Conver

▼外盒右側面有Laptop字樣、產品名稱、規格標示、包裝內容、6種DC轉接頭外觀圖/尺寸、適用筆電品牌

台達電Innergie T6 65W充電器及C-Conver

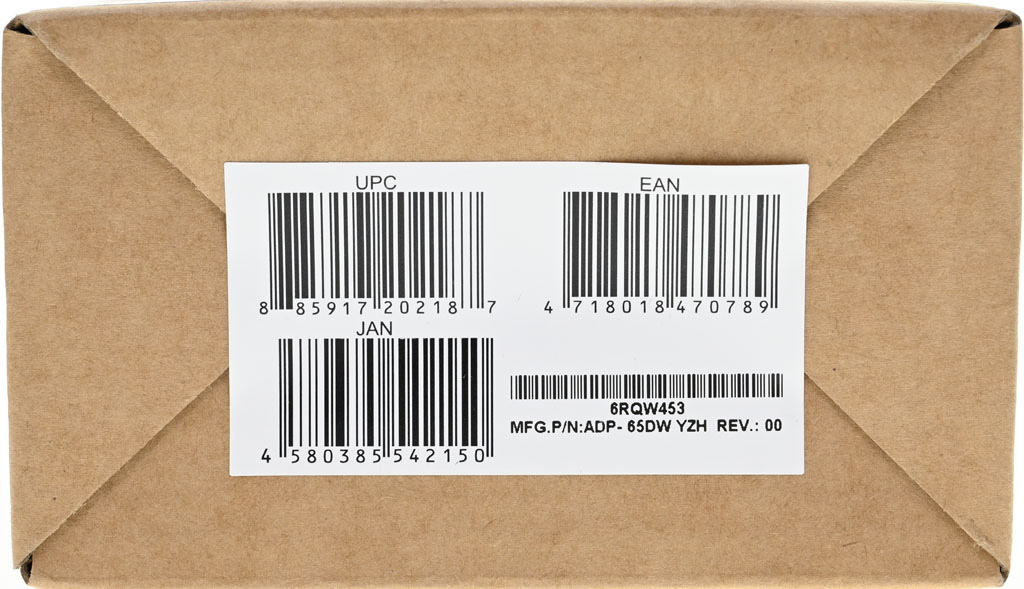

▼外盒底部有條碼

台達電Innergie T6 65W充電器及C-Conver

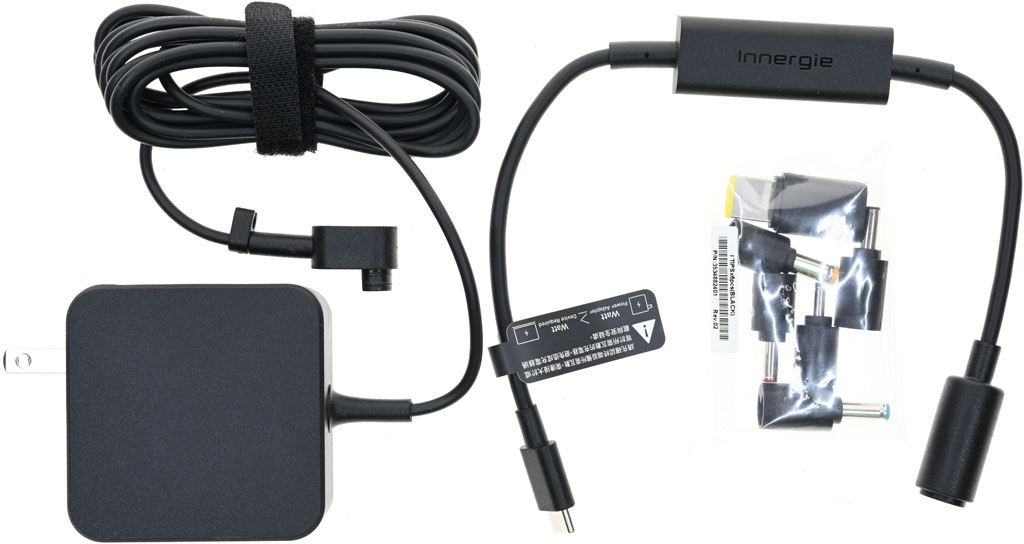

▼包裝內容,有T6帶線充電器、C-Converter轉換器、轉接頭

台達電Innergie T6 65W充電器及C-Conver

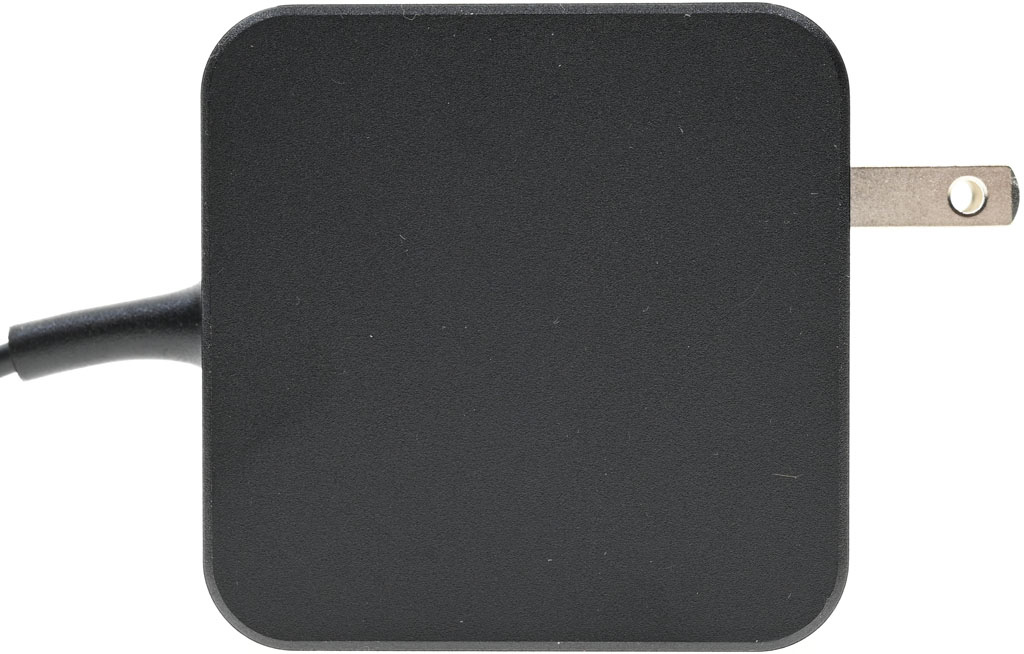

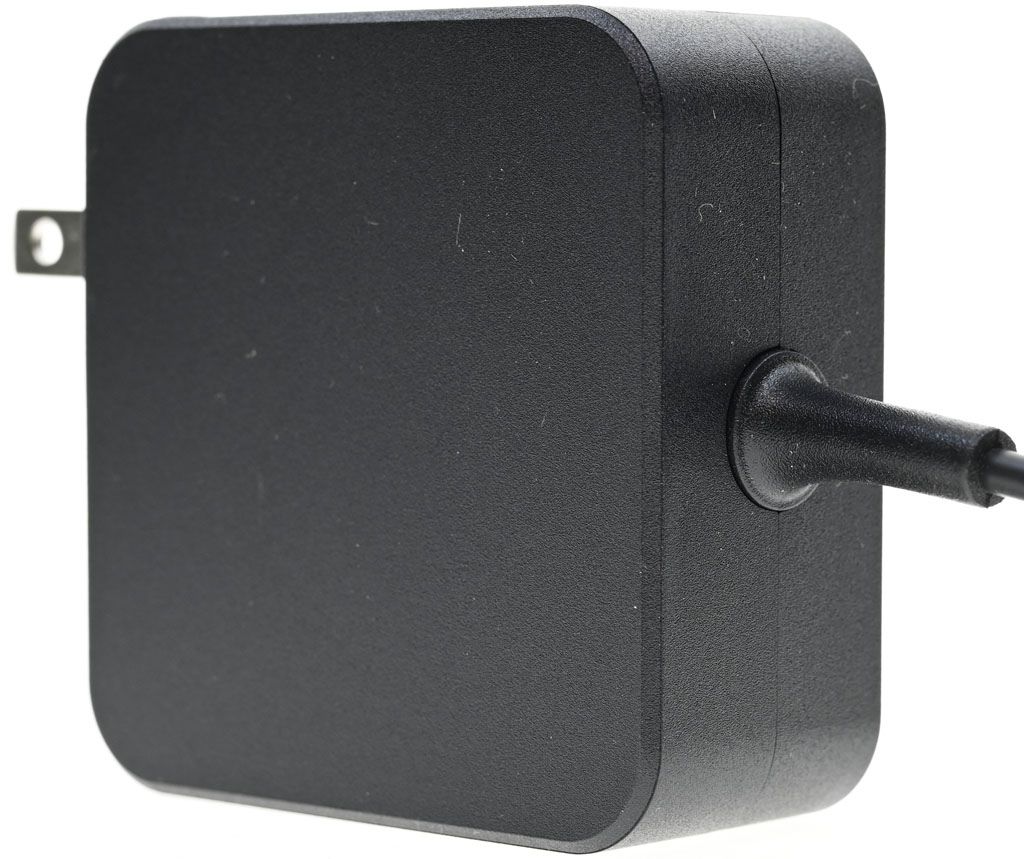

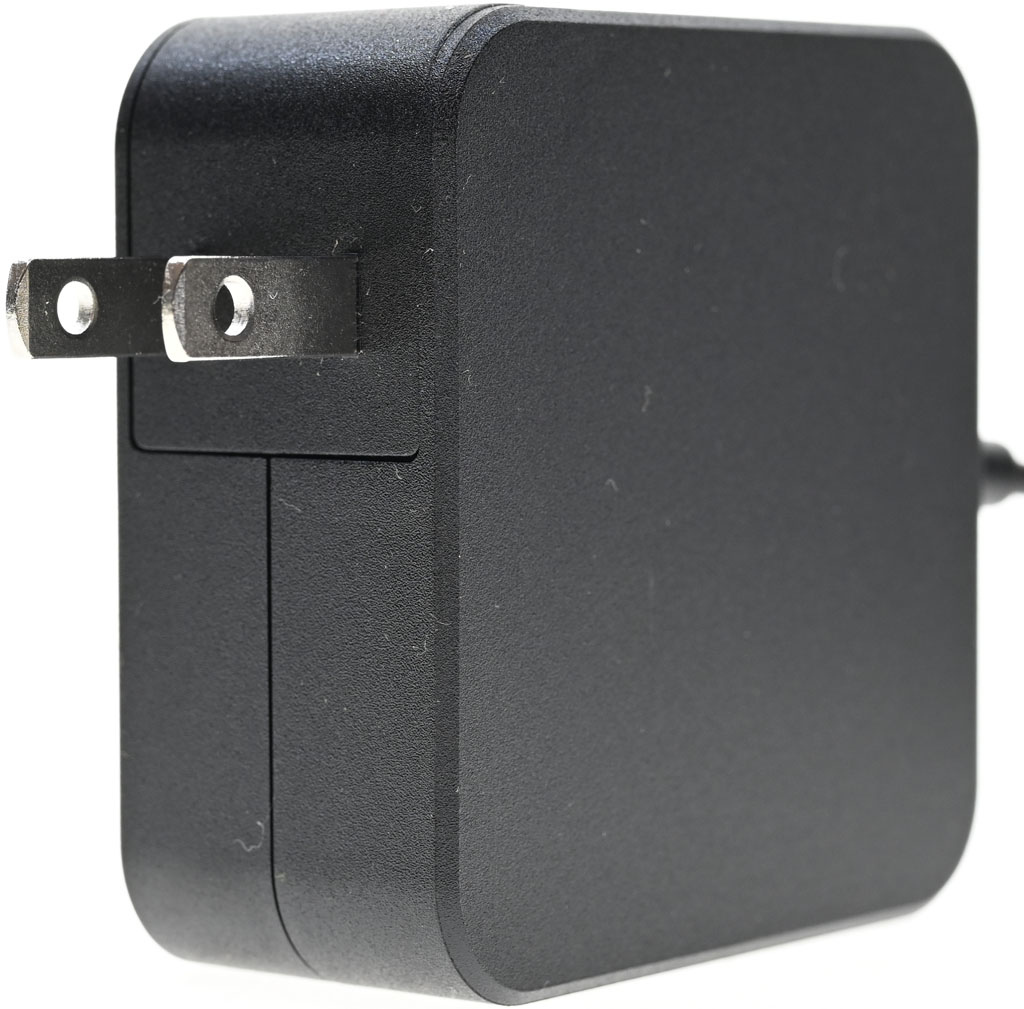

▼T6採用黑色霧面外殼

台達電Innergie T6 65W充電器及C-Conver

▼T6頂部出線處有橡膠護套,護套長度2公分

台達電Innergie T6 65W充電器及C-Conver

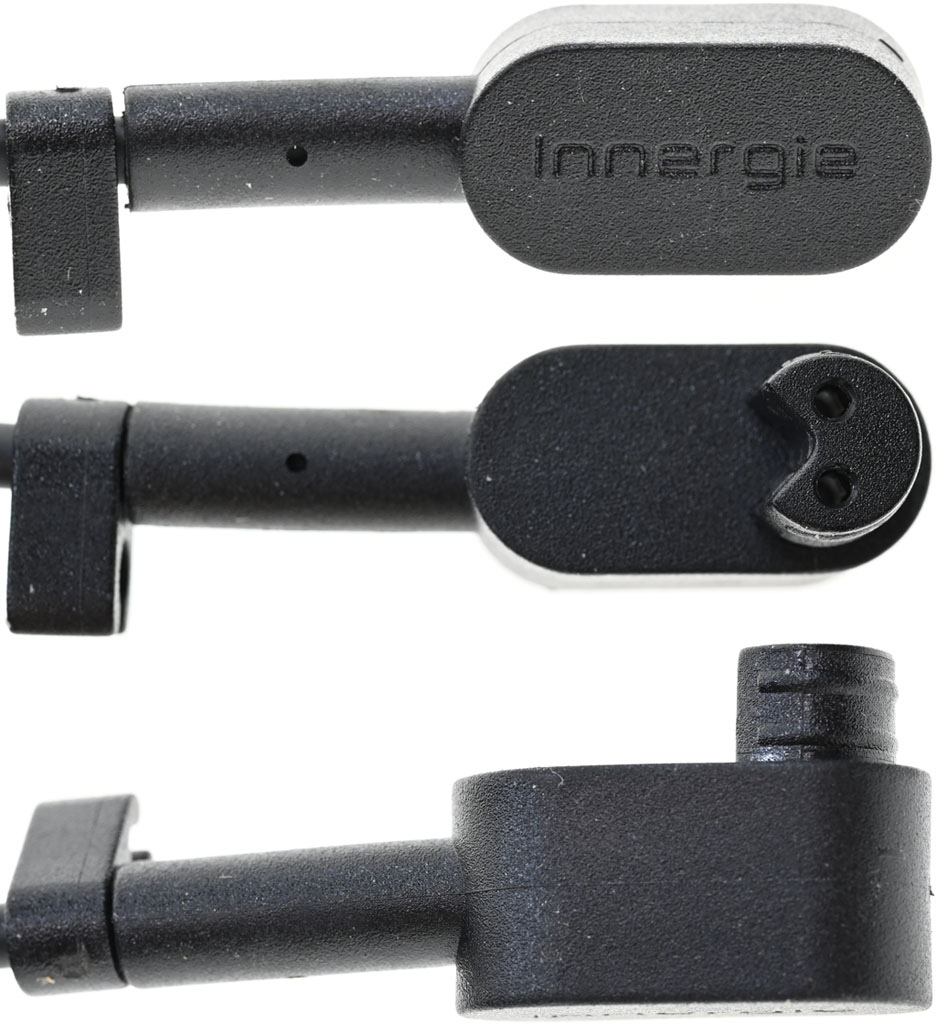

▼T6輸出電源線隨附魔鬼氈整線帶及線夾,不含護套長度224公分,直徑3.3mm,線的另一端是萬用轉接頭,用來連接Innergie自家DC轉接頭,上面有Innergie商標,尺寸37.9(含護套)/22.1(不含護套)×11.1×11.1mm

台達電Innergie T6 65W充電器及C-Conver

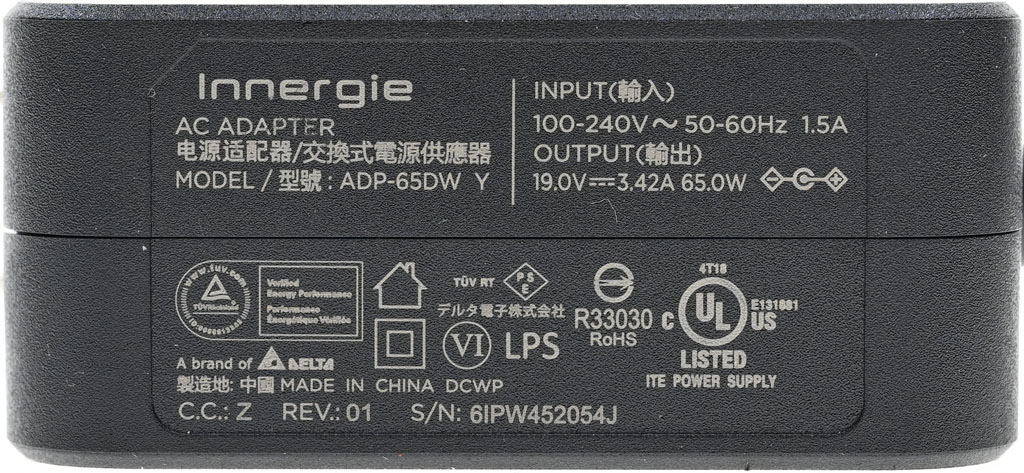

▼T6其中一個較小的側面印上商標、型號、輸入/輸出規格、BSMI/認證標誌、A brand of DELTA字樣、產地(中國)、版本別、序號

台達電Innergie T6 65W充電器及C-Conver

▼T6底部US插頭為固定式

台達電Innergie T6 65W充電器及C-Conver

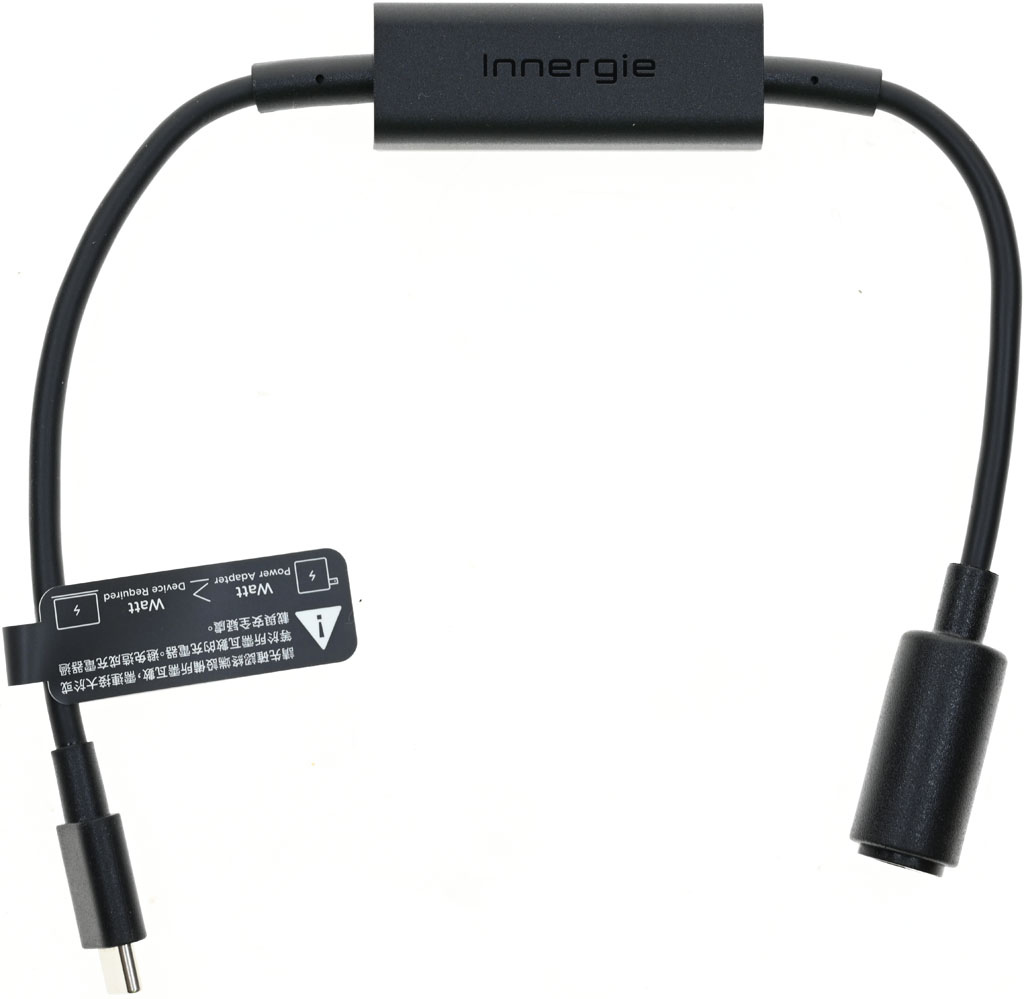

▼C-Converter黑色霧面外殼其中一面有Innergie商標,兩端出線處有橡膠護套,長度1.7公分,輸入端(右)線路不含護套長度7.5公分,直徑4.2mm,輸出端(左)線路不含護套長度10公分,直徑4.2mm

台達電Innergie T6 65W充電器及C-Conver

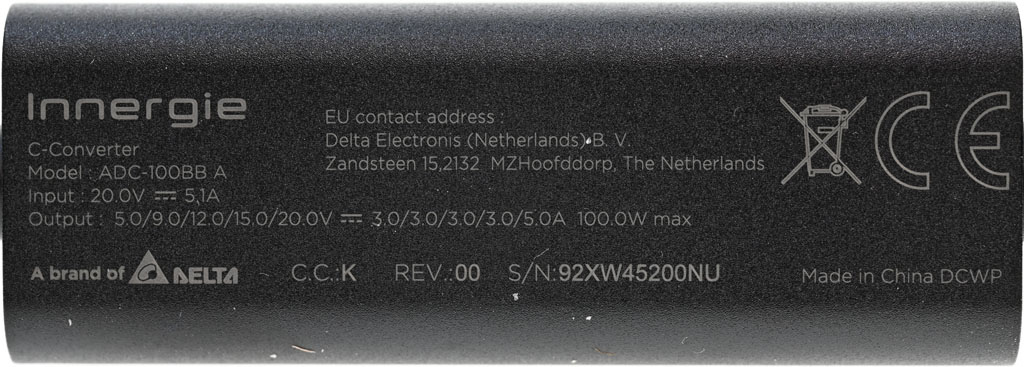

▼C-Converter其中一個較小的側面印上商標、型號、輸入/輸出規格、EU聯絡資訊、CE標章、A brand of DELTA字樣、版本別、序號、產地(中國)

台達電Innergie T6 65W充電器及C-Conver

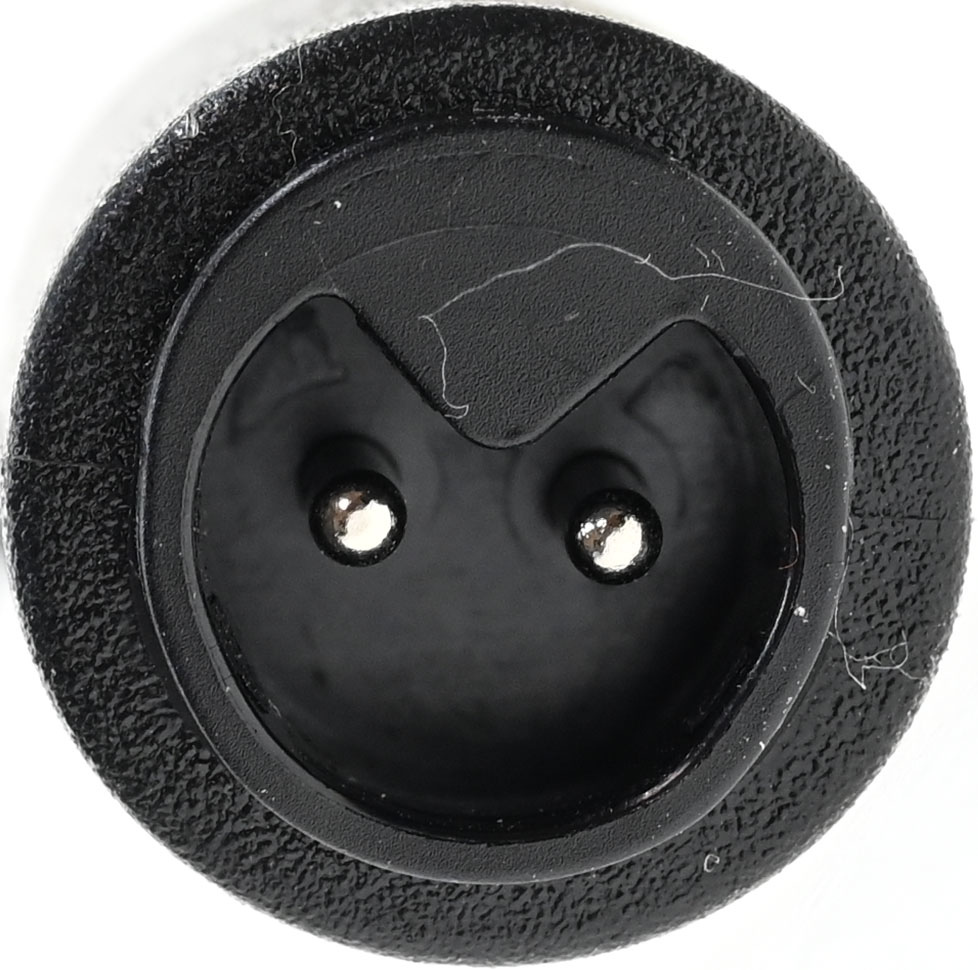

▼C-Converter輸入端線路接頭直徑15mm,長度41.8(含護套)/31.8(不含護套)mm,可連接Innergie自家具備萬用轉接頭的充電器,防呆卡榫設計可避免錯誤方向插入及鬆脫

台達電Innergie T6 65W充電器及C-Conver

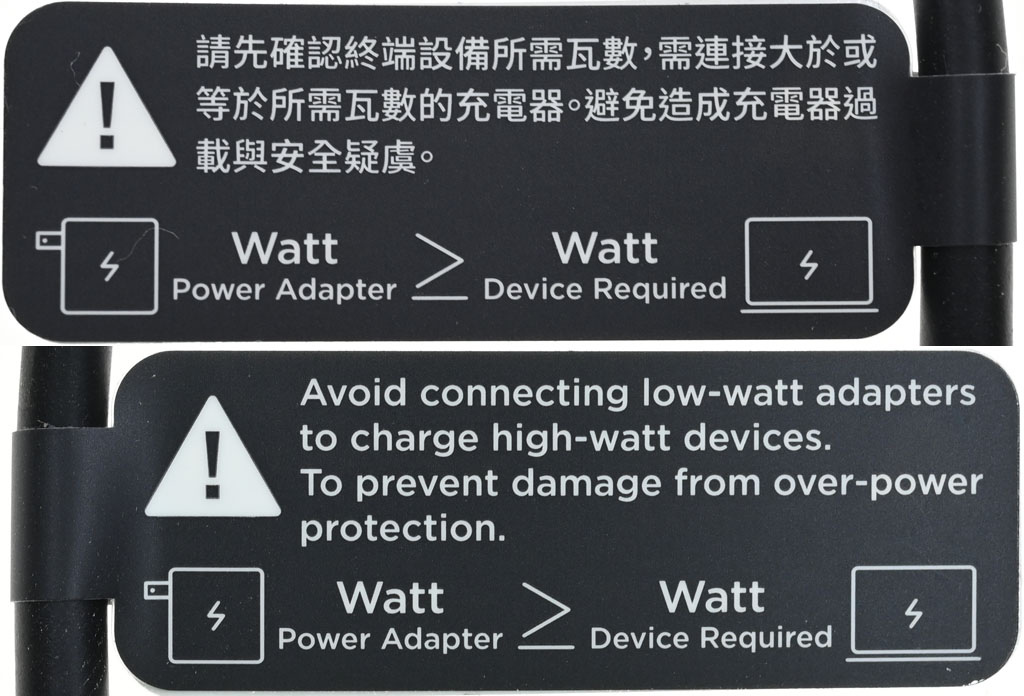

▼C-Converter輸出端線路上面標籤印上充電器輸出功率要大於等於終端設備所需功率,避免造成充電器過載與安全疑慮的中英文注意訊息

台達電Innergie T6 65W充電器及C-Conver

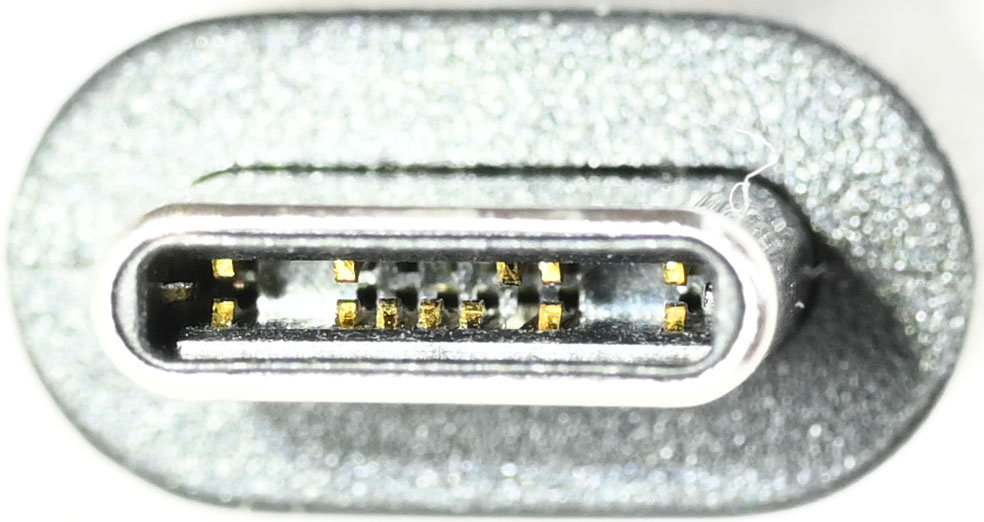

▼C-Converter輸出端線路USB-C接頭尺寸27(含護套)/17(不含護套)×12.2×6.4mm,連接器外殼採一體成型設計,內部針腳僅提供VBUS、GND、D+/D-資料線、CC1/VCONN信號線

台達電Innergie T6 65W充電器及C-Conver

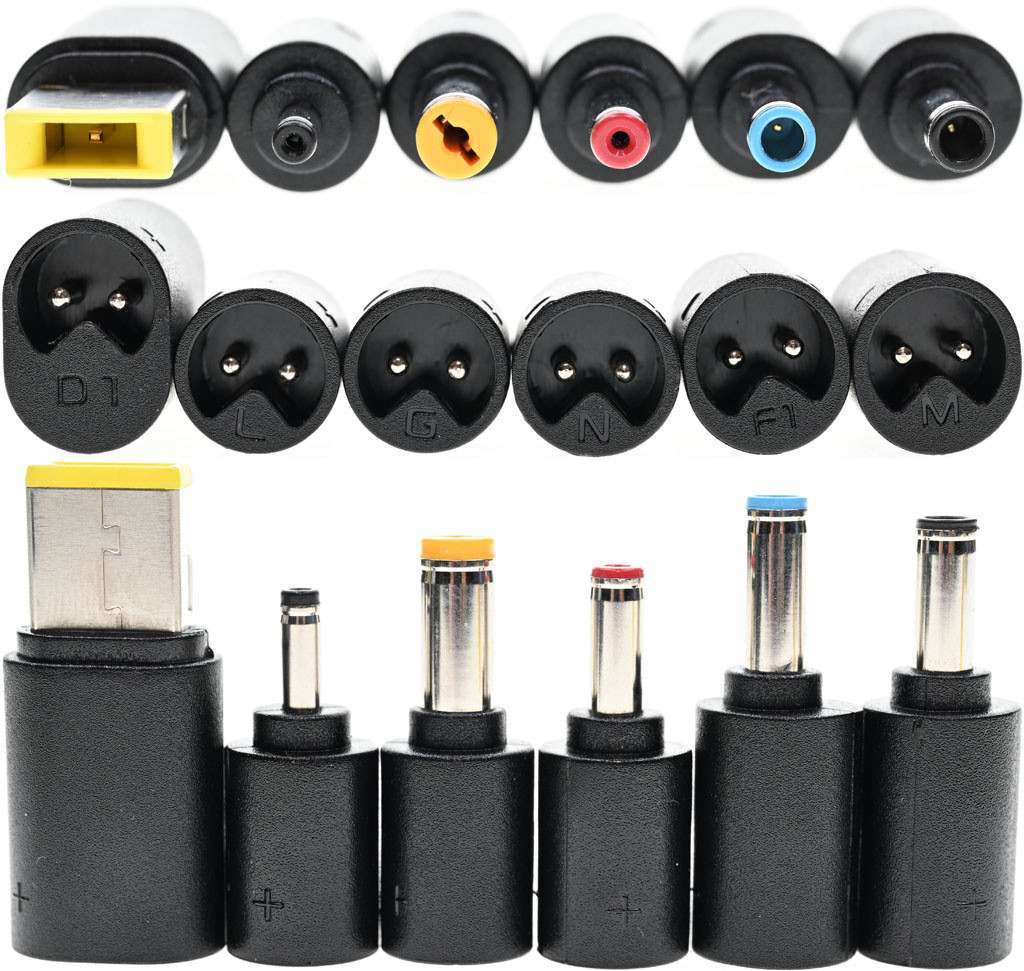

▼6種DC轉接頭,左起分別是D1接頭(尺寸11×4.65mm,對應Lenovo)、L接頭(尺寸3×1.1mm,對應Acer)、G接頭(尺寸5.5×1.7mm,對應Acer)、N接頭(尺寸4×1.2mm,對應ASU/ROG)、F1接頭(尺寸4.5×2.9mm,對應ASUS/HP/MSI)、M接頭(尺寸4.5×2.9mm,對應DELL)。底部印上英文代號,方便辨識,防呆卡榫設計可避免錯誤方向插入及鬆脫。假使沒有適合的轉接頭,可以聯絡官網客服人員,詢問是否有可用的轉接頭

台達電Innergie T6 65W充電器及C-Conver

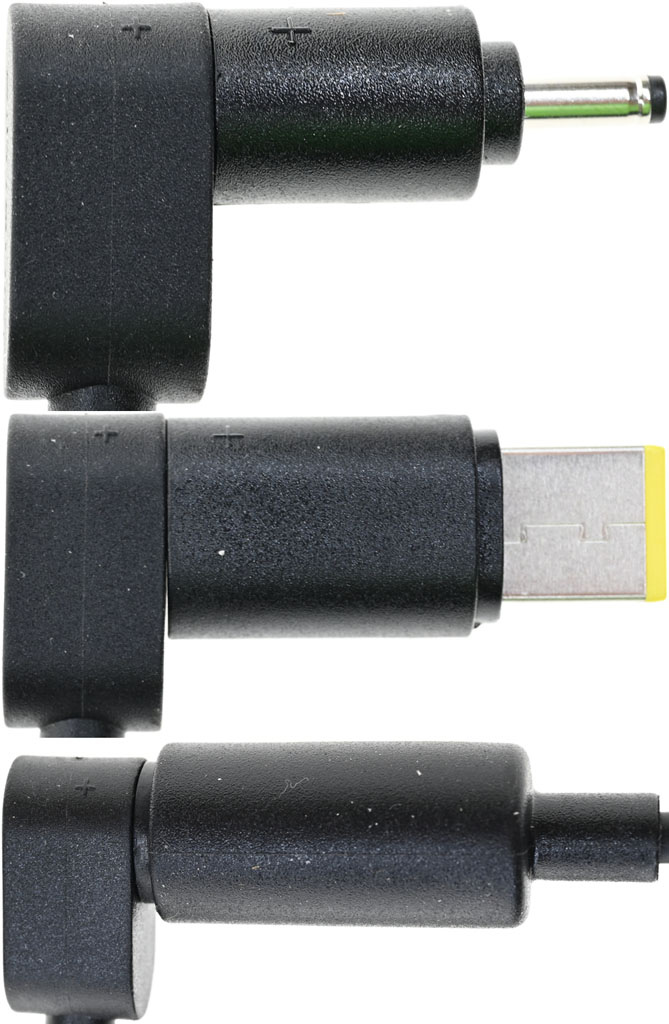

▼萬用轉接頭與DC轉接頭(上/中)及C-Converter輸入端接頭(下)組合示意圖

台達電Innergie T6 65W充電器及C-Conver

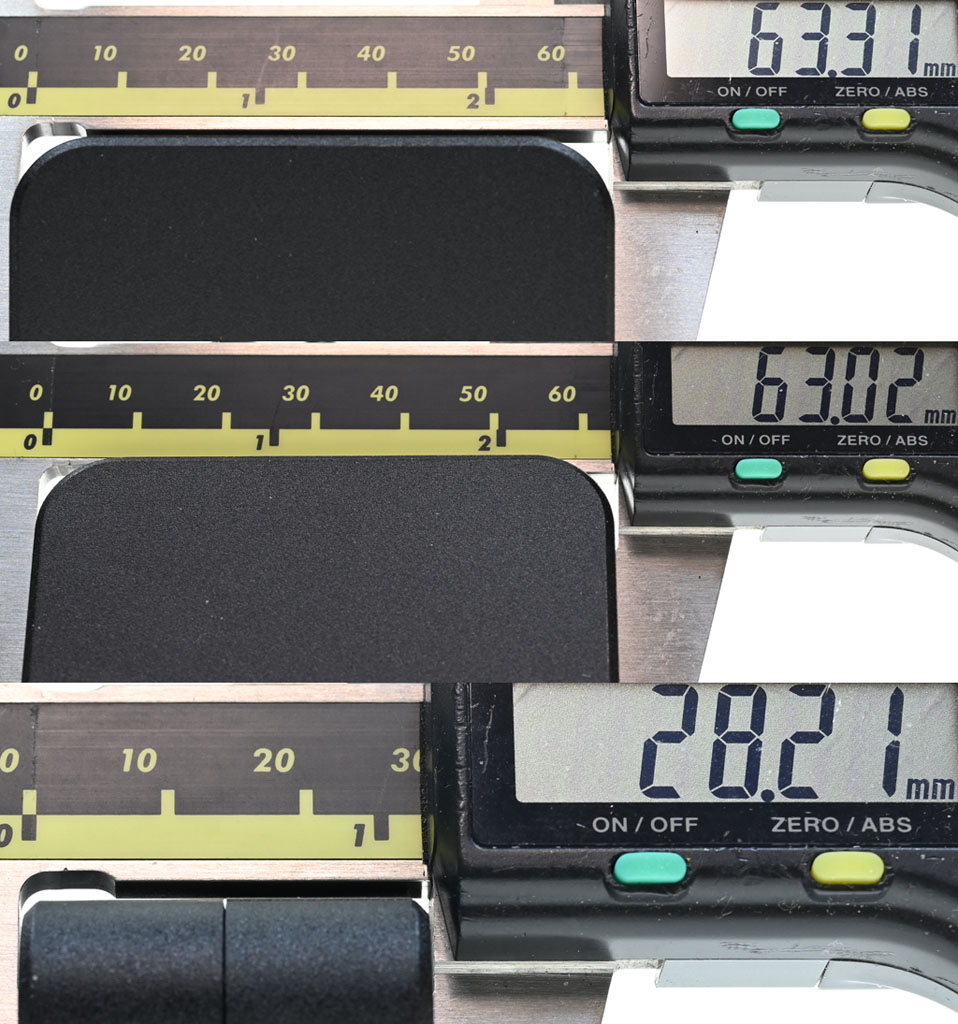

▼T6不含線尺寸63.3×63×28.2mm

台達電Innergie T6 65W充電器及C-Conver

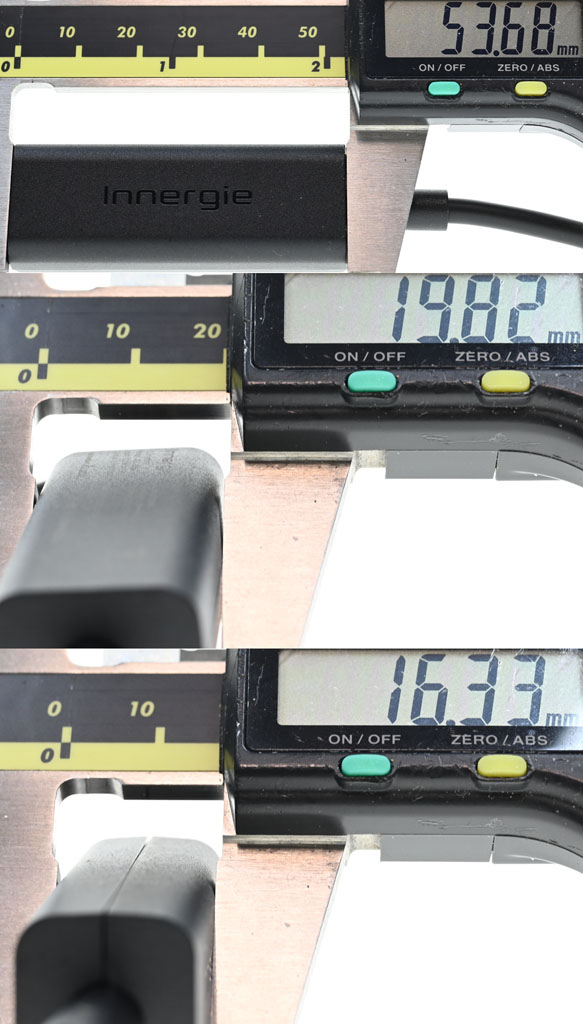

▼C-Converter不含線尺寸53.7×19.8×16.3mm

台達電Innergie T6 65W充電器及C-Conver

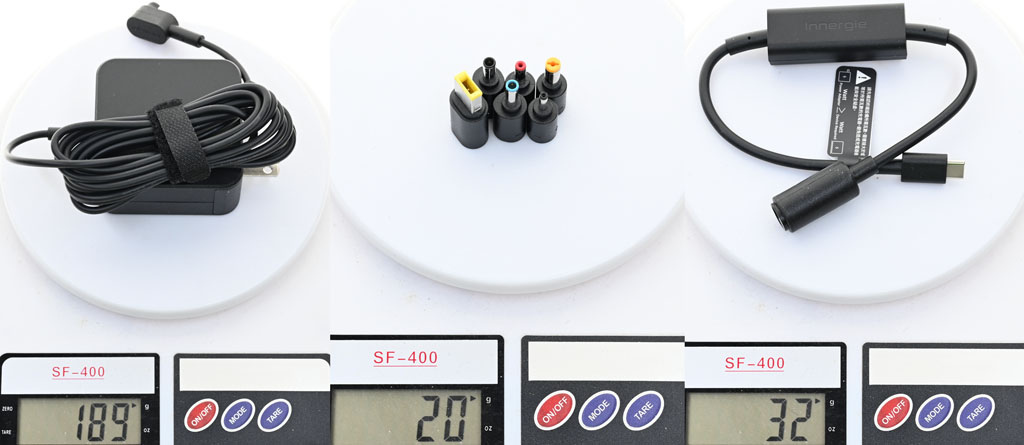

▼T6含線重量189克,6個DC轉接頭重量20克,C-Converter含線重量32克

台達電Innergie T6 65W充電器及C-Conver

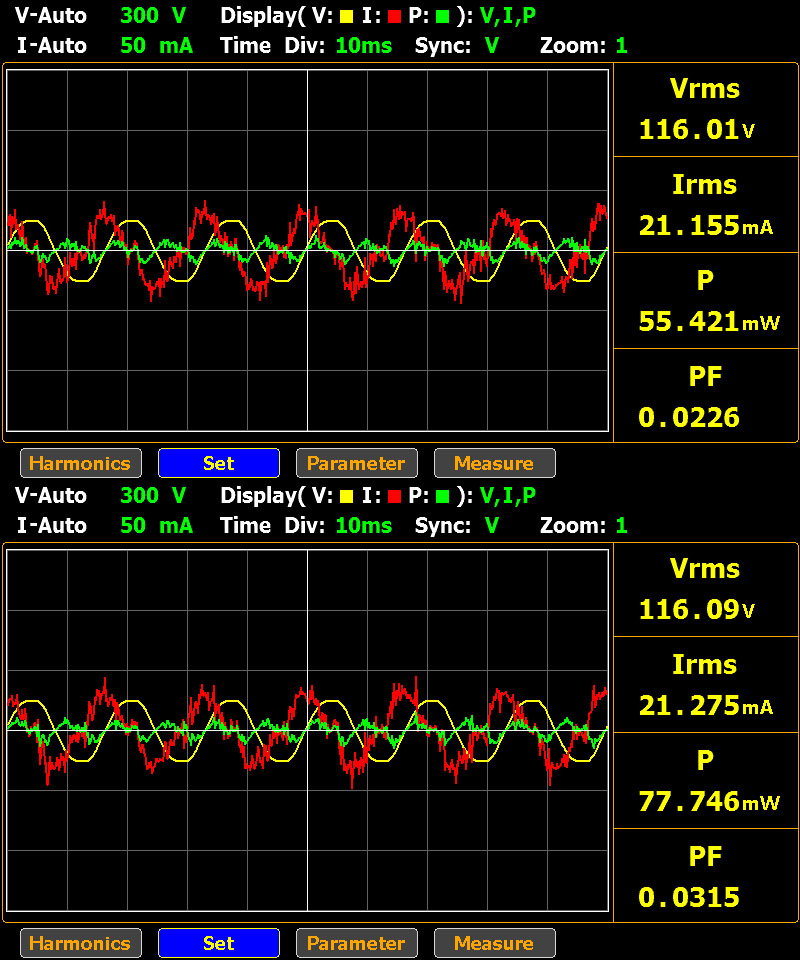

▼T6未接任何裝置下消耗功率在55.4mW至77.7mW之間變動

台達電Innergie T6 65W充電器及C-Conver

▼T6的空載輸出電壓

台達電Innergie T6 65W充電器及C-Conver

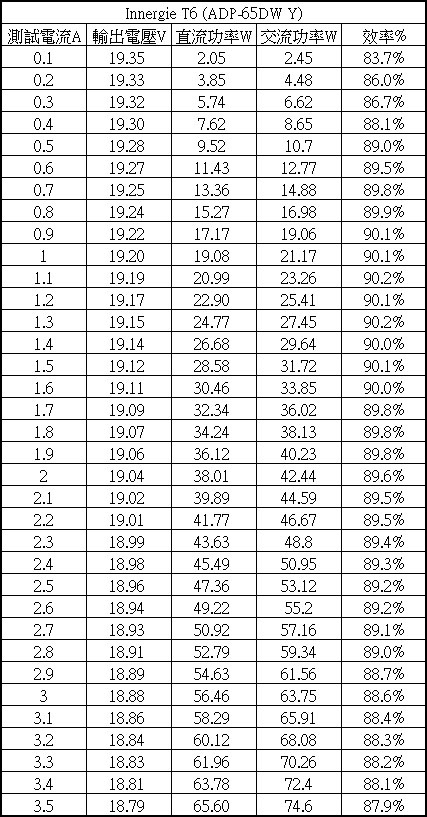

▼T6的各電流輸出轉換效率表,整體輸出轉換效率在83.7%至90.2%之間

台達電Innergie T6 65W充電器及C-Conver

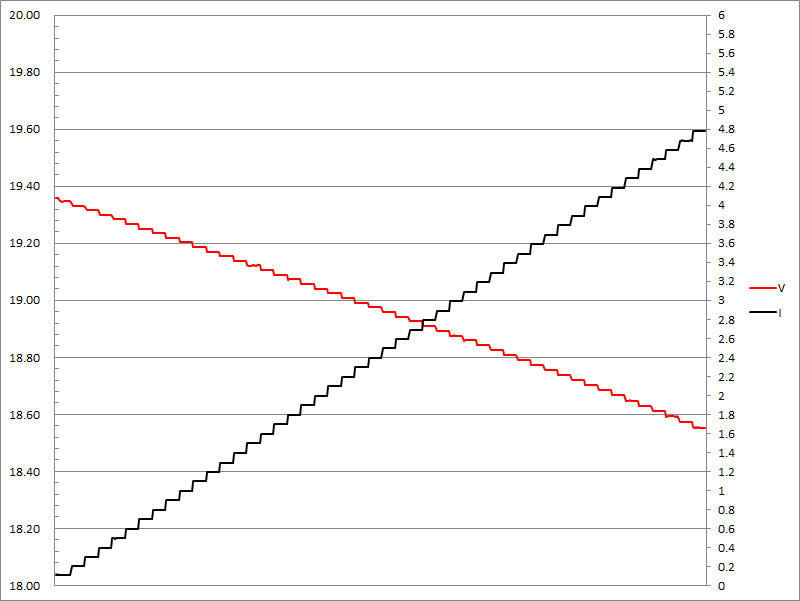

▼T6的19V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過4.8A截止

台達電Innergie T6 65W充電器及C-Conver

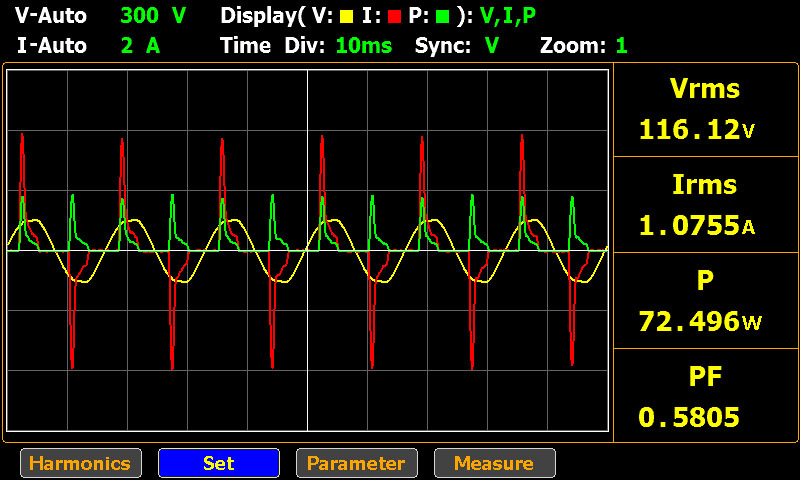

▼T6輸出19V/3.4A的交流輸入電壓/電流/功率波形如下圖所示

台達電Innergie T6 65W充電器及C-Conver

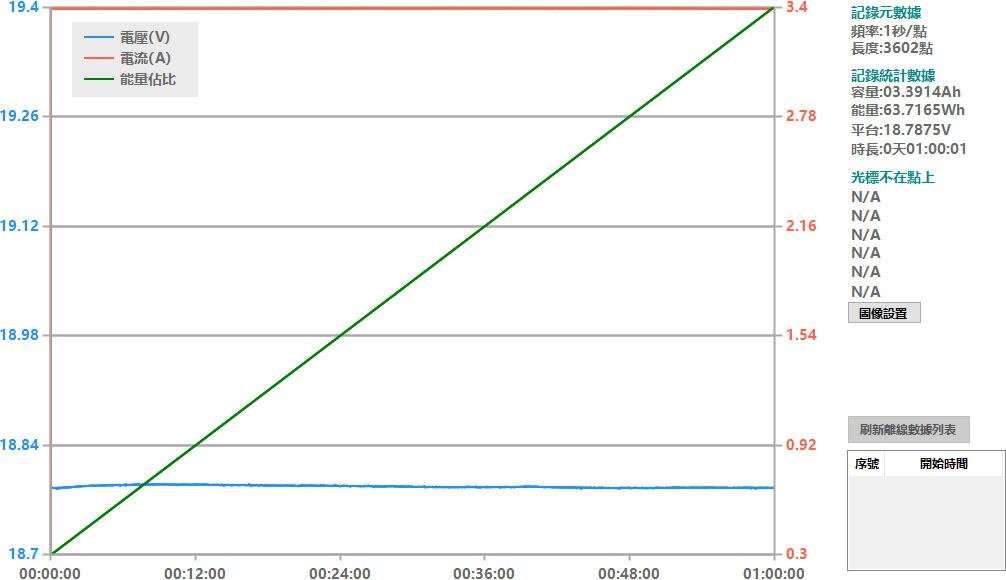

▼T6輸出19V/3.4A可連續維持一小時不中斷,輸出電壓變動程度如圖表藍線所示

台達電Innergie T6 65W充電器及C-Conver

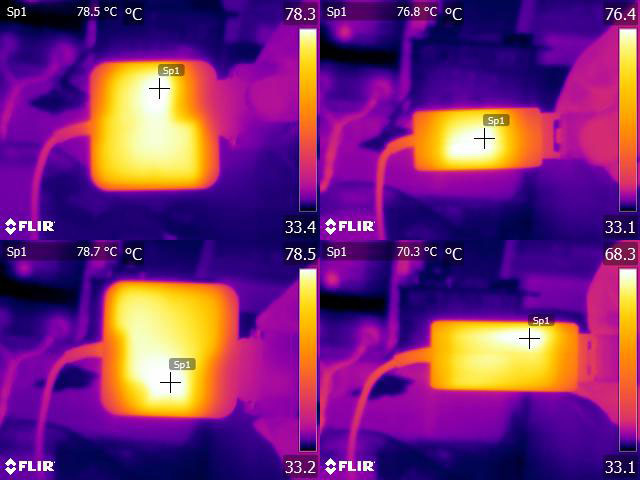

▼T6輸出19V/3.4A一小時後充電器本體的紅外線熱影像圖

台達電Innergie T6 65W充電器及C-Conver

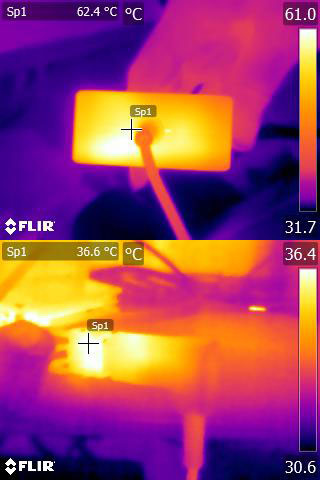

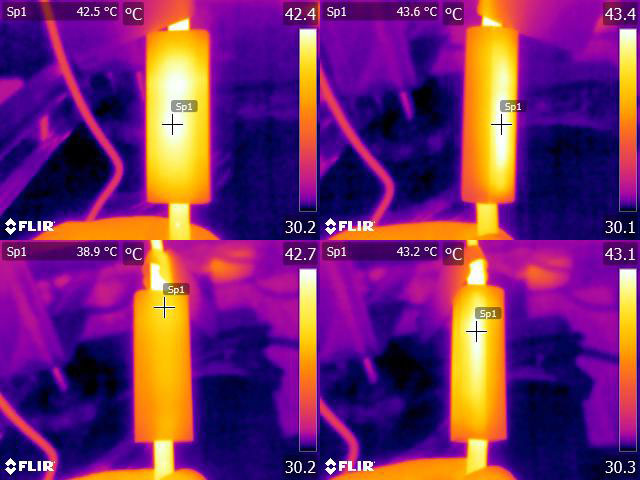

▼T6輸出19V/3.4A一小時後充電器出線處(上)及DC轉接頭(下)的紅外線熱影像圖

台達電Innergie T6 65W充電器及C-Conver

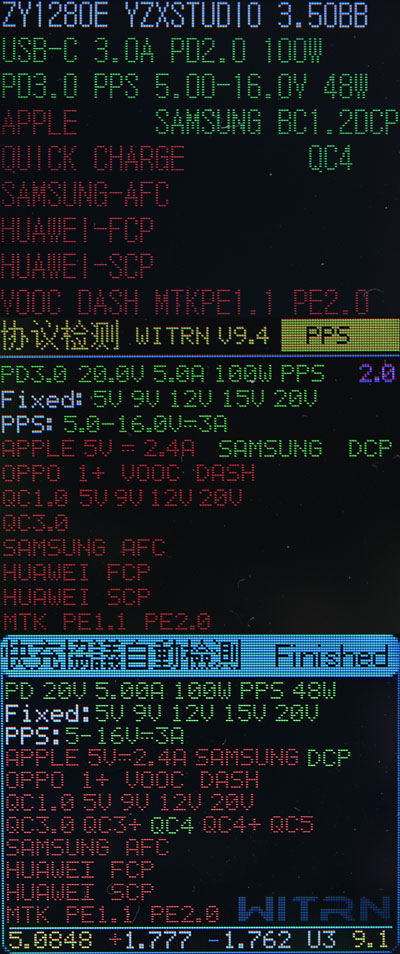

▼因為T6最大輸出僅有65W,所以使用最大輸出100W的Innergie C10搭配Innergie USB-C to Tip Cable給C-Converter供電,C-Converter的充電定義支援PD2.0/3.0、PPS、QC4、BC1.2DCP

台達電Innergie T6 65W充電器及C-Conver

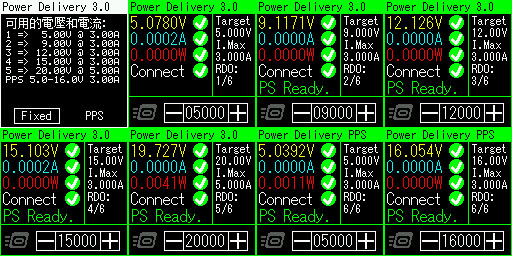

▼C-Converter的固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,PPS檔提供5V-16V/3A

台達電Innergie T6 65W充電器及C-Conver

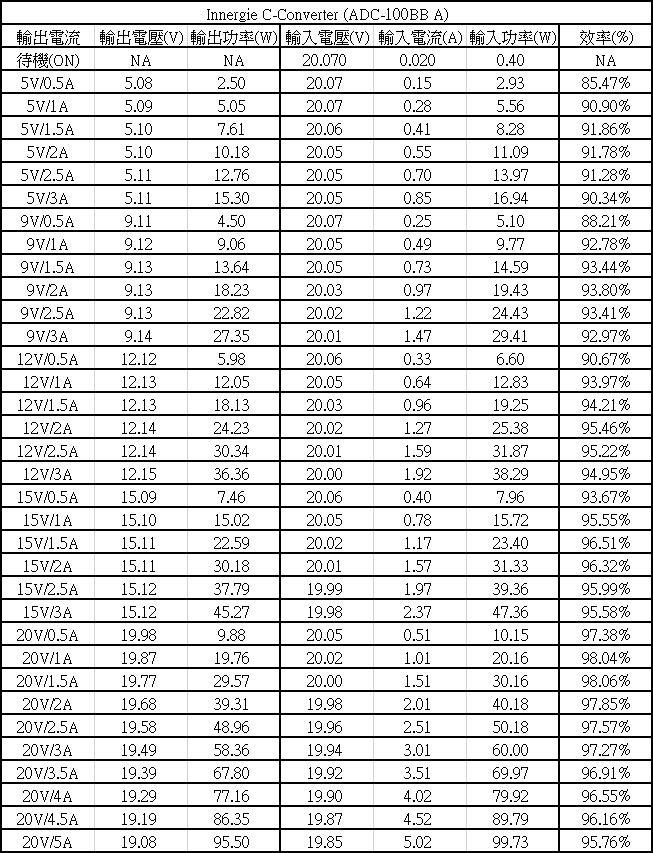

▼C-Converter的各組輸出轉換效率表,整體輸出轉換效率在85.47%至98.06%之間

台達電Innergie T6 65W充電器及C-Conver

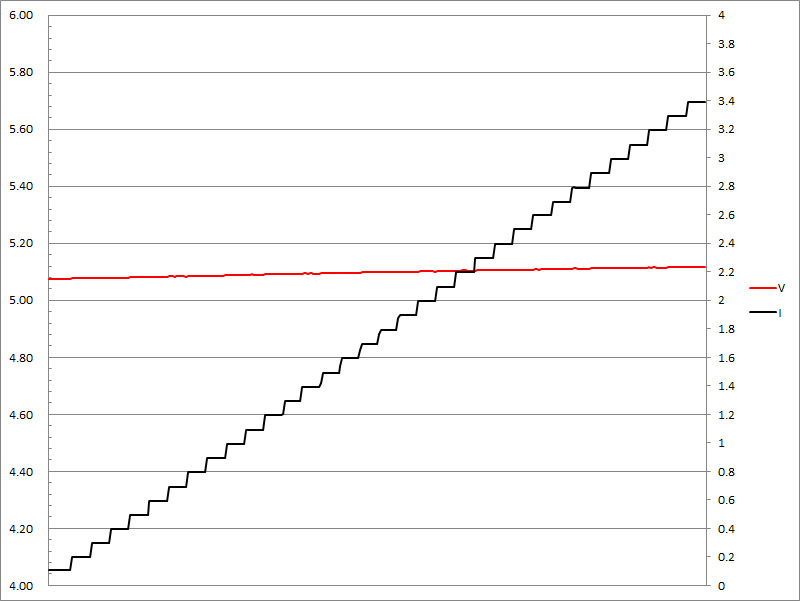

▼C-Converter的固定檔5V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.4A截止

台達電Innergie T6 65W充電器及C-Conver

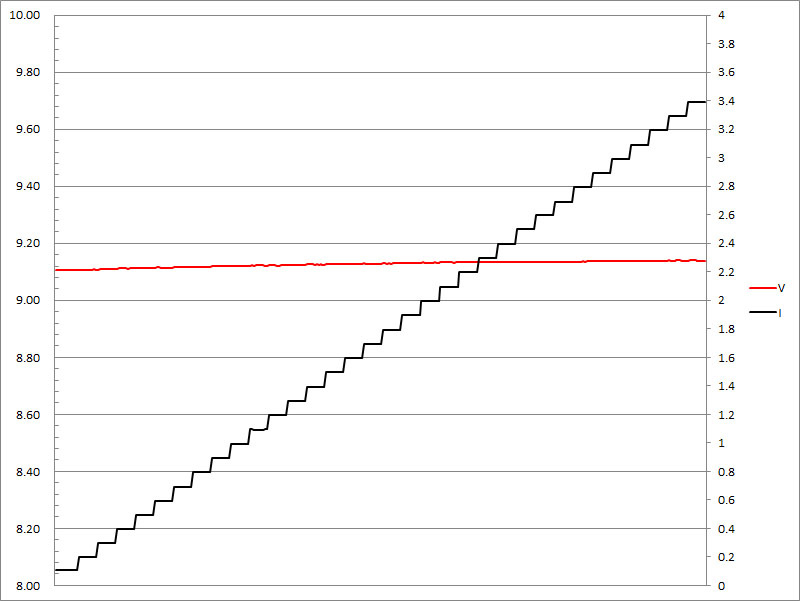

▼C-Converter的固定檔9V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.4A截止

台達電Innergie T6 65W充電器及C-Conver

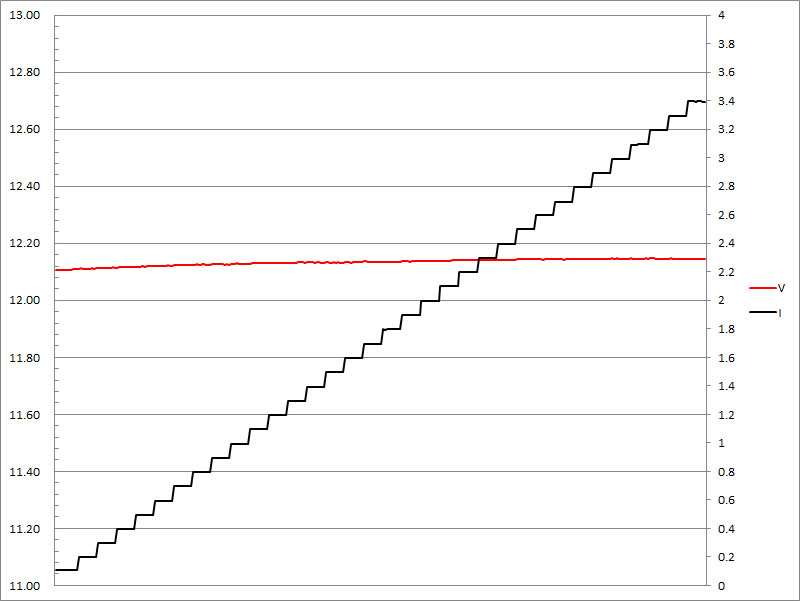

▼C-Converter的固定檔12V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.4A截止

台達電Innergie T6 65W充電器及C-Conver

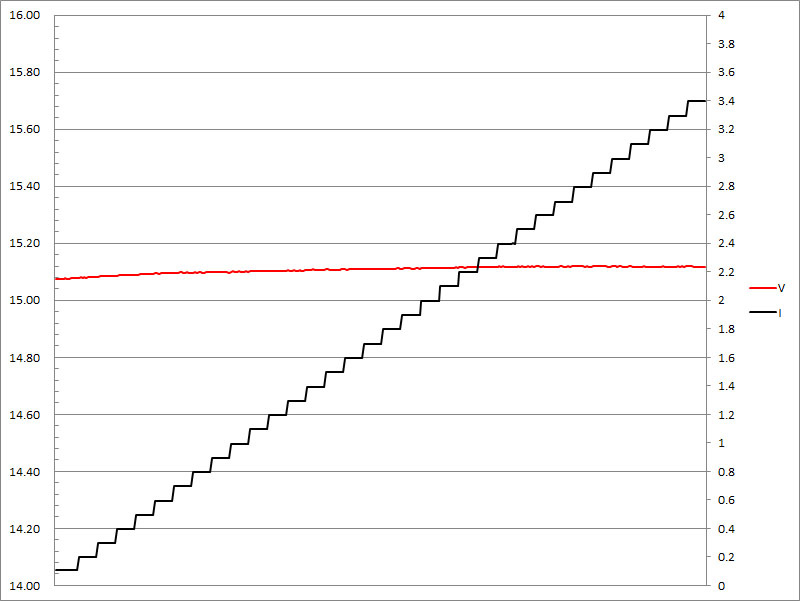

▼C-Converter的固定檔15V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.4A截止

台達電Innergie T6 65W充電器及C-Conver

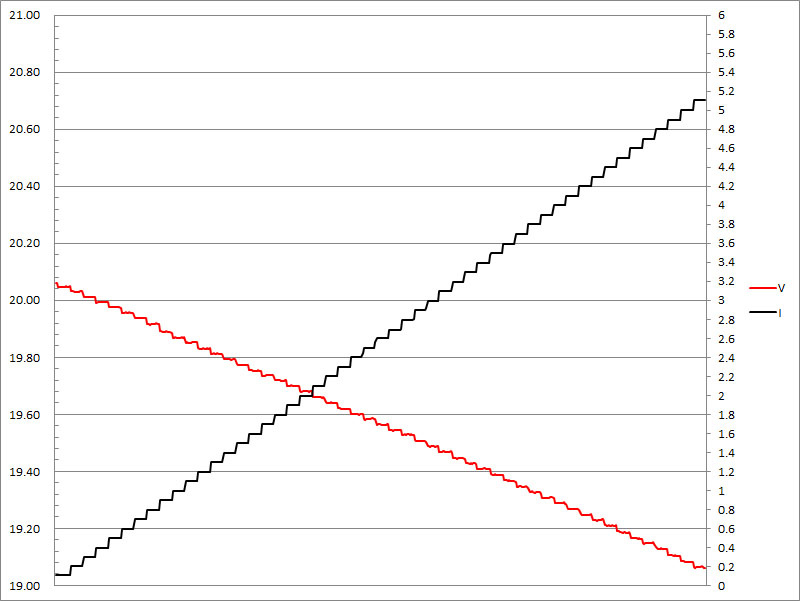

▼C-Converter的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.1A截止

台達電Innergie T6 65W充電器及C-Conver

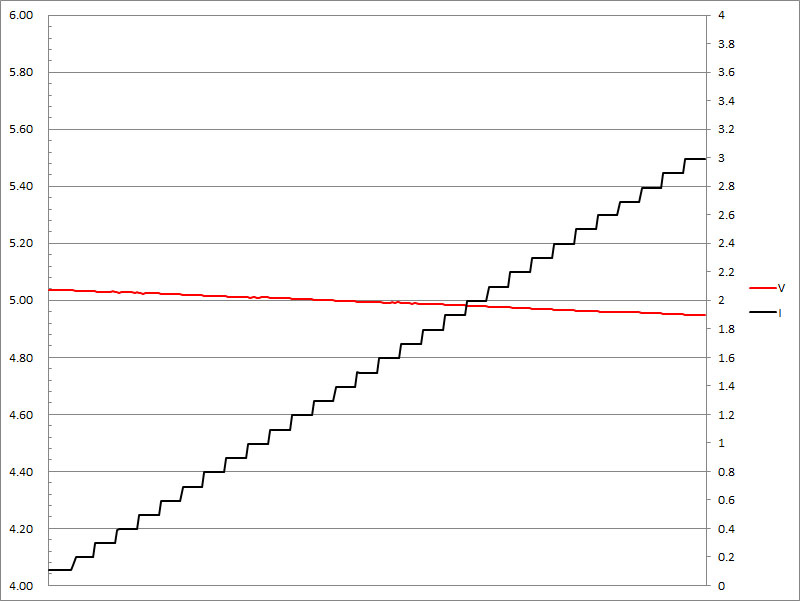

▼C-Converter的PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3A截止

台達電Innergie T6 65W充電器及C-Conver

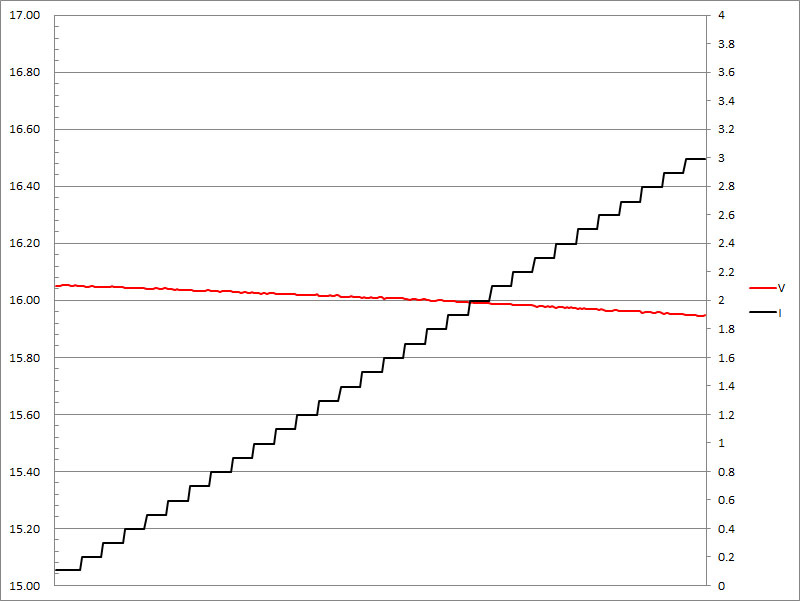

▼C-Converter的PPS檔16V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3A截止

台達電Innergie T6 65W充電器及C-Conver

▼C-Converter固定檔20V輸出5A可連續維持一小時不中斷,輸出電壓變動程度如圖表藍線所示

台達電Innergie T6 65W充電器及C-Conver

▼C-Converter固定檔20V輸出5A一小時後本體的紅外線熱影像圖

台達電Innergie T6 65W充電器及C-Conver

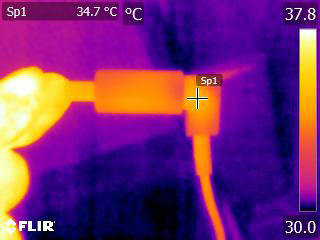

▼C-Converter固定檔20V輸出5A一小時後輸入端的紅外線熱影像圖

台達電Innergie T6 65W充電器及C-Conver

測試總結:
◆T6固定19V輸出,最大功率65W,具備6種可更換DC轉接頭
◆T6空載功耗在55.4mW至77.7mW之間變動,最高效率90.2%,最低效率83.7%
◆T6輸出於電流超額1.4A時截止輸出
◆C-Converter的USB-C輸出自動偵測PD/PPS/QC4/SFC快充協議
◆C-Converter空載功耗0.4W,最高效率98.1%,最低效率85.5%
◆C-Converter固定檔5V/9V/12V/15V輸出具備補償
◆C-Converter固定檔5V/9V/12V/15V於電流超額0.4A時截止輸出,固定檔20V於電流超額0.1A時截止輸出,PPS檔超過額定電流時截止輸出
報告完畢,謝謝收看
