ZMI繼上一款PB810薄型鋰聚合行動電源後，再度推出一款後繼款式HB810，維持一樣的外觀大小重量，加入了藍芽智慧型管理系統，可以透過手機/平板的藍芽傳輸介面及ZMI智慧行動電源APP，監測行動電源的電池容量、充放電狀態等資訊，同時也對充電進行了升級，可以搭配目前QC 2.0快速充電的充電器，達到對行動電源快速充電的效果，以下是產品特點：
1.採用TI(德儀) bq25895整合電源IC，使用MaxCharge技術實現高輸入電壓快速充電，並提供5V最大3.1A升壓輸出
2.採用TI(德儀)CC2543 SoC + 2.4GHz RF，整合了微控制器(MCU)以及2.4GHz無線射頻資料傳輸，達成行動電源控制以及透過藍芽來傳送行動電源內部資訊至手機APP
3.USB輸出埠採用TI(德儀)TPS2514 USB辨識IC，提供Android/Apple裝置的充電定義辨識，使充電電流最佳化
4.採用兩片5060(標稱值)/4940(最小值)mAh ATL(東莞新能源)鋰聚合電池芯，並聯組成10000mAh/37Wh
5.多重保護系統，除了整合電源IC及MCU個別具備的保護機制外，電池端獨立搭載過充/過放/過電流及溫度保護，提供最佳的安全性
6.快速充電輸入支援12V/1.5A、9V/2A、5V/2A及5V/1A，達到充電速度最佳化
7.輸出最大可提供5.1V/2.1A
8.輕薄造型外觀，波浪型簡約素色外殼設計
外部瓦楞紙盒封箱標籤上印有產品名稱型號及相關資訊
序號管理條碼及產品顏色標示
打開瓦楞紙盒，取出純白色包裝外盒，外盒正面下方印有ZMI商標字樣
外盒背面下方同樣印有產品名稱型號及細部資訊，左下為防偽貼紙，銀漆部分刮開後可上官網查詢其產品真偽，右下二維條碼則是APP下載地址，設備端要求要有Android4.3以上以及支援Bluetooth 4.0才能正常使用

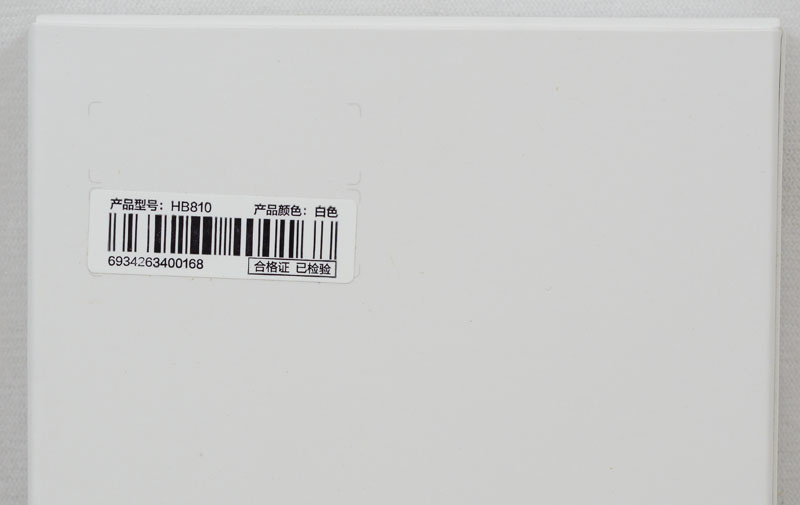

外盒背面上方也有一張條碼標籤，與瓦楞紙外盒封箱標籤相同
包裝內容一覽，有行動電源本體、使用說明書及一條充電傳輸兩用短線

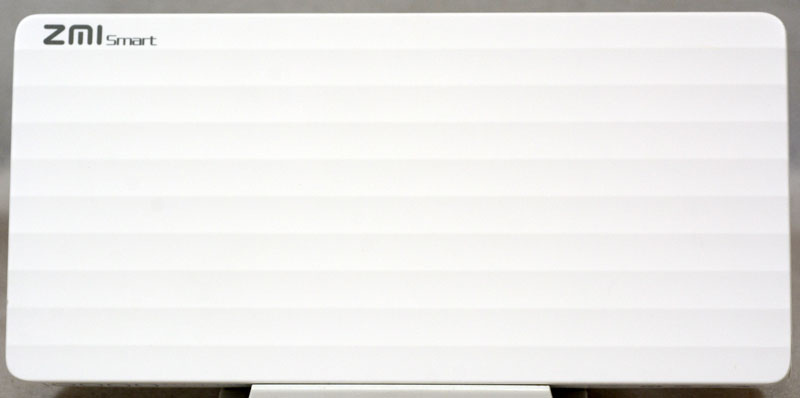

本體塑膠外殼採用與上一代PB810相同的白色凹凸波浪花紋設計

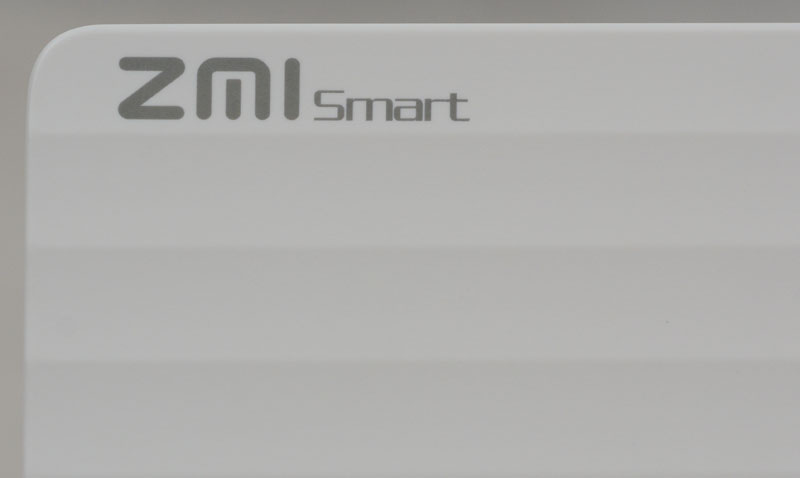

不過不一樣的地方在於其左上角的LOGO，PB810的ZMI字樣是銀色字體嵌入凹槽中，HB810的ZMI字樣則是採用印刷方式，而且多了Smart，代表HB810是智慧行動電源

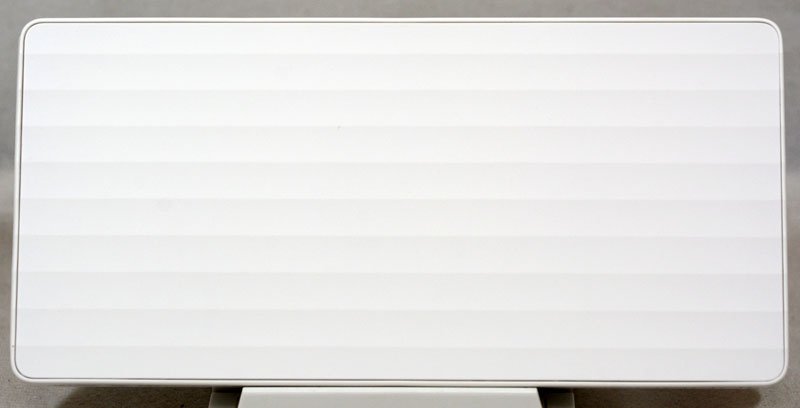

背蓋也是採用凹凸波浪花紋設計，透過多組卡榫及超音波塑膠熔接方式與本體結合，相當不好拆開

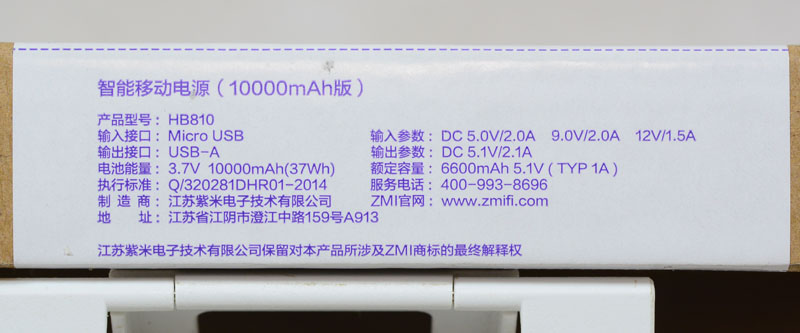

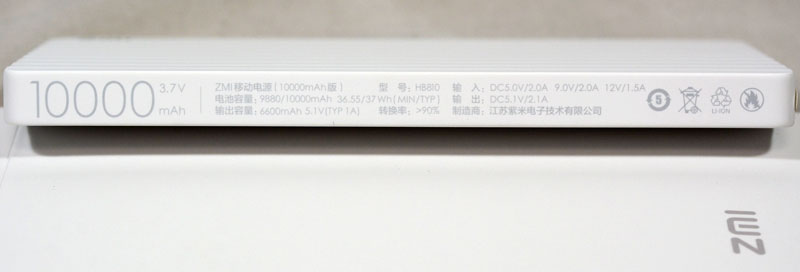

側面標示電池容量、輸入/輸出規格、額定電容量等規格參數資訊

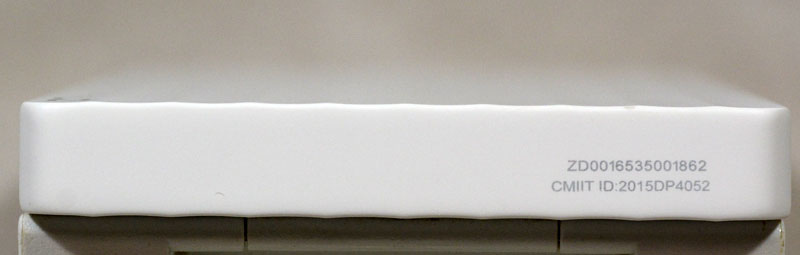

另一較短的側邊印上產品的CMIIT ID，這是中國的無線電發射設備型號核准代碼，類似台灣NCC合格認證號碼，因為此行動電源有藍芽，所以必須要有核准代碼

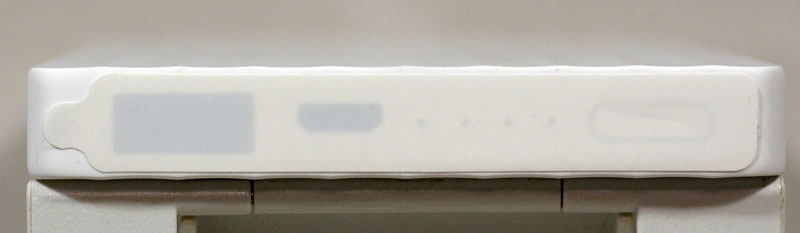

輸出/輸入插座、電量指示燈及按鈕開關這部分出貨時是有保護貼紙蓋住的

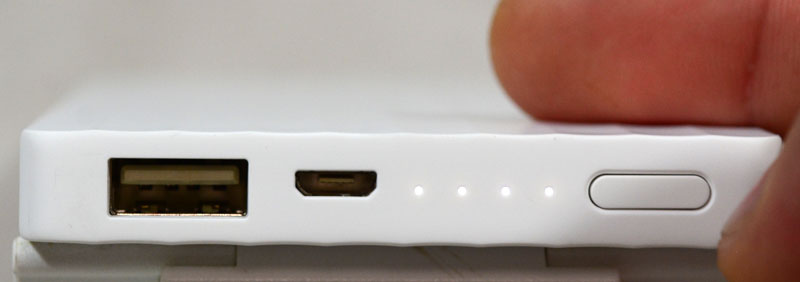

提供一組USB A輸出插座、micro USB輸入插座、四個電量指示燈及一個按鈕開關
電量指示燈為白色，維持小米/紫米行動電源一貫的傳統
本體長度為14.8公分

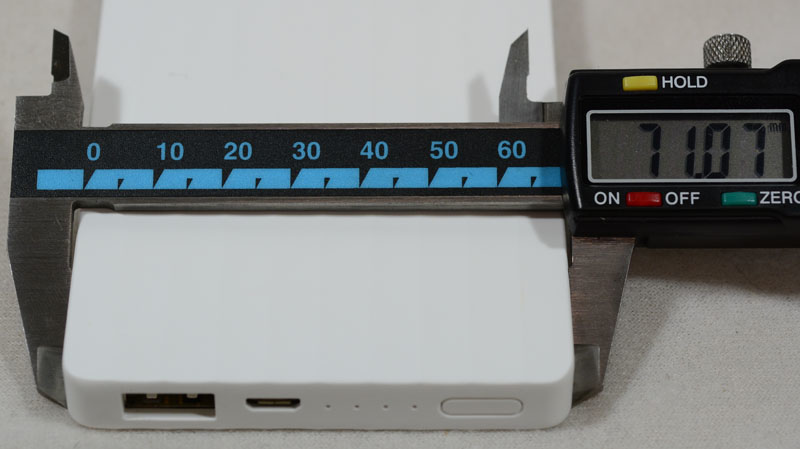

本體寬度為7.1公分

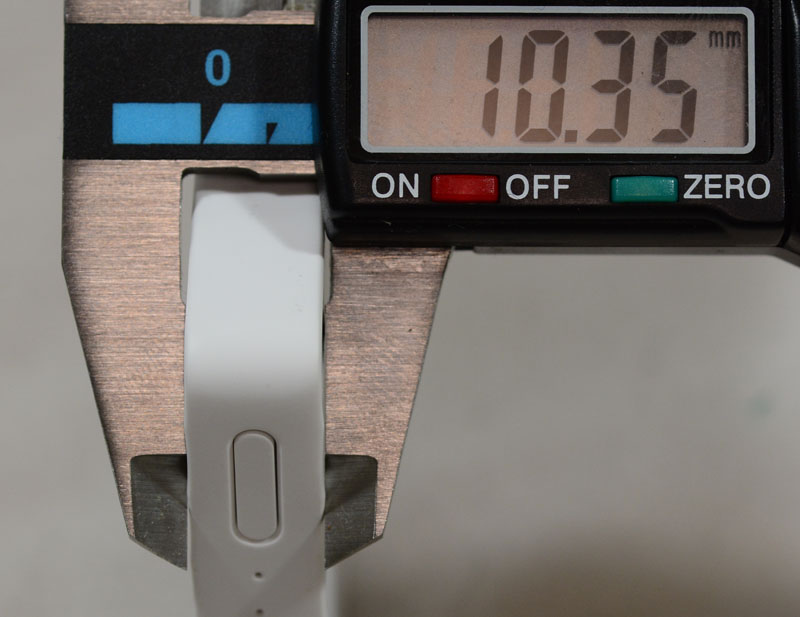

本體厚度為1.03公分

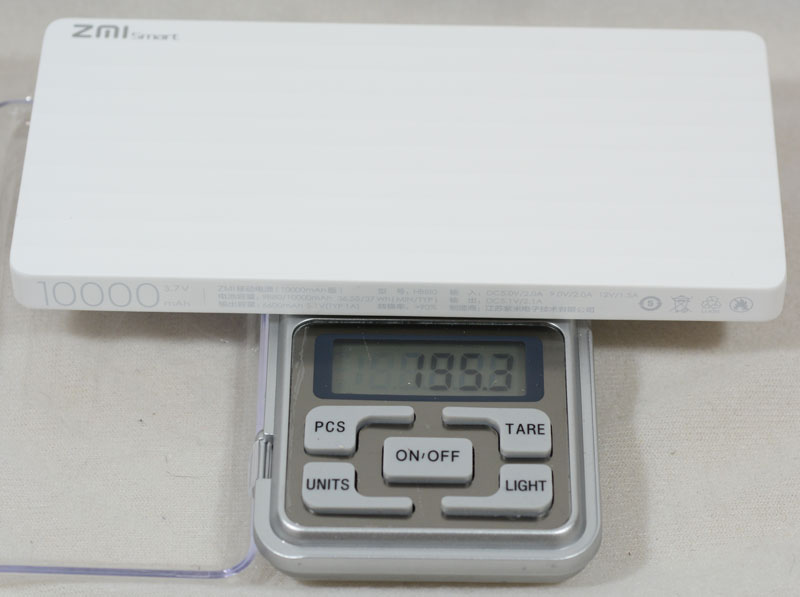

本體重量為195克

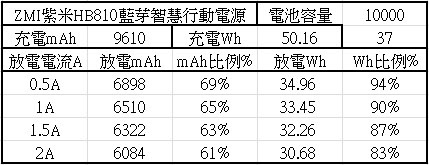

0.5A/1A/1.5A/2A放電mAh/Wh數據，可以看到0.5A有最佳可用Wh比例94%，最差的2A也有83%可用Wh，不過1A放電為6510mAh，與其標示的額定電容量6600mAh稍微低了一點

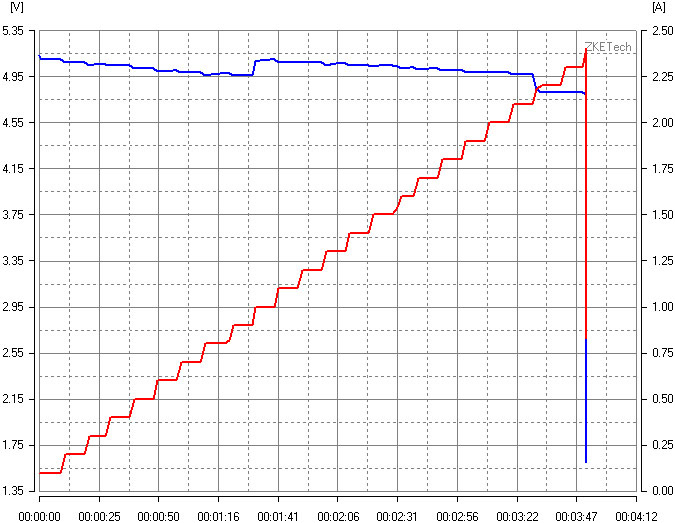

輸出負載測試，在輸出電流達到1A時會小幅提升輸出電壓，當接近電流截止點前會產生一較明顯的壓降，當電流超過2.3A後便會截止輸出，具備過電流/過負荷保護

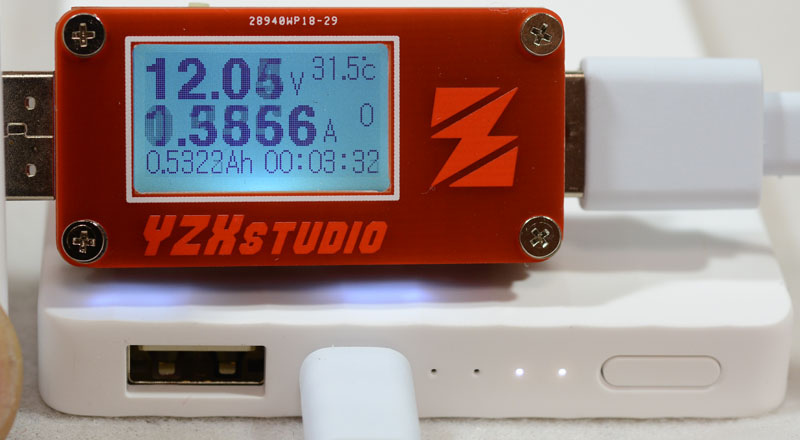

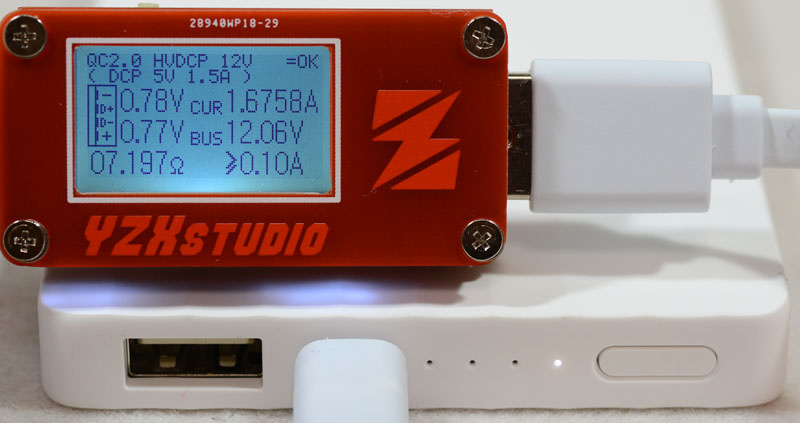

使用支援快速充電的充電器對其充電，搭配ZMI HA511時，可正常啟用12V輸入充電，當下充電電流為1.67A
使用12V充電時，HB810由沒電到充滿需花費約三個半小時，若是採用5V輸入充電(HP大豬頭)，則要花費約五個半小時

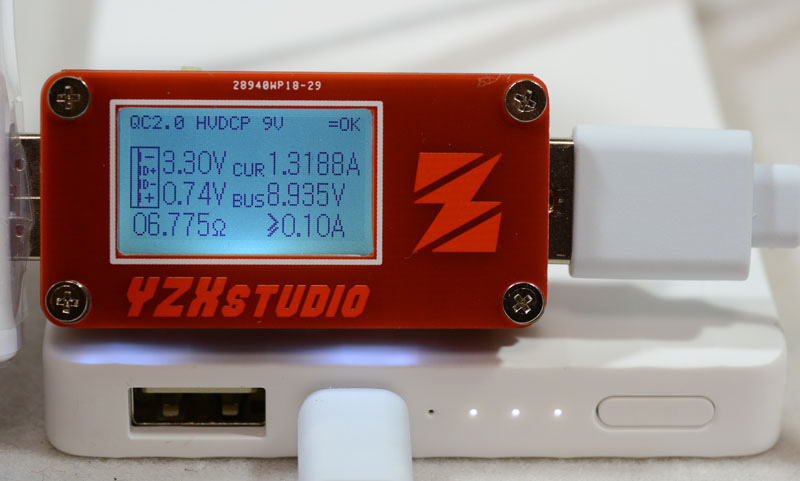

使用三星EP-TA20CBC快充充電器，可啟用9V輸入充電，這時電流為1.31A，推測應是電壓略低的緣故

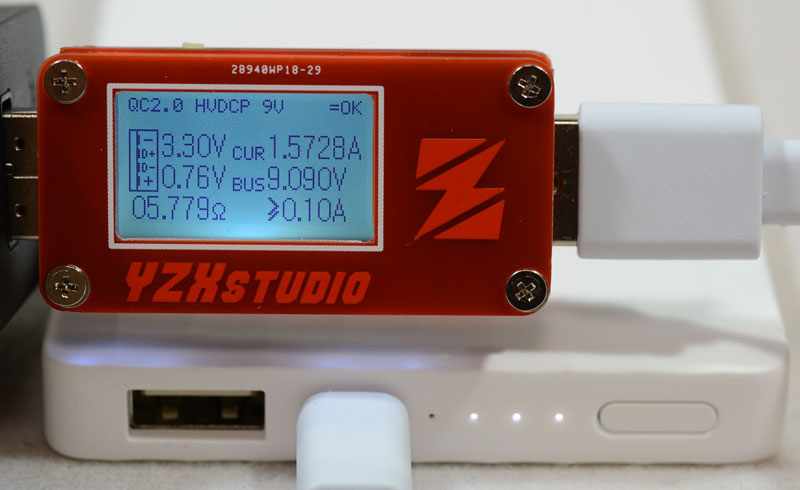

使用華碩AD2022320快充充電器，可啟用9V輸入充電，這時因為電壓略高，而使電流也稍微高一點(1.57A)

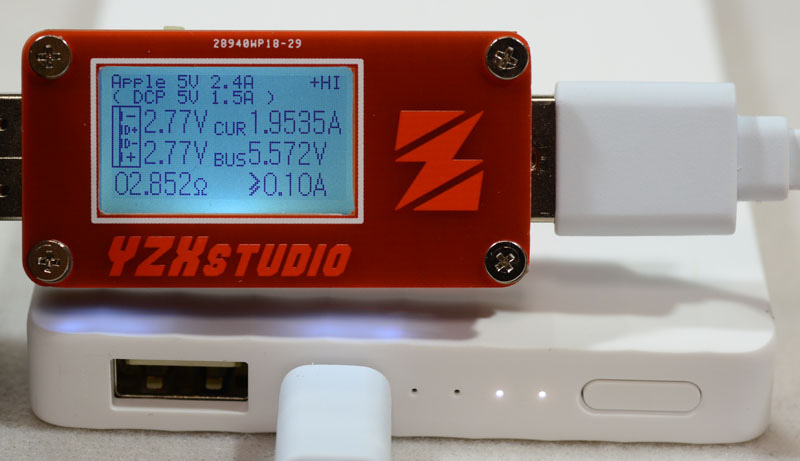

使用HP大豬頭充電器，為一般標準輸入充電，因為線損補償，在輸入5.57V下充電電流為1.95A

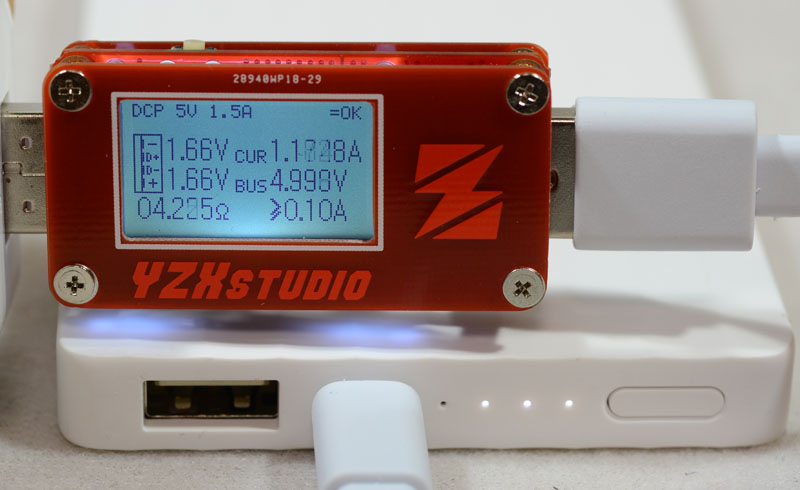

如果使用沒有線損補償的充電器(SONY CP-AD2)，電壓落在5V時，充電電流僅有1.1A左右
不過充電的過程中仍會出現充電電流突然下降又立即上升的現象，時間很短暫只能看到電流瞬間降低又拉起，5V/9V/12V輸入皆會有這現象，小米/紫米家族只要使用TI方案的都會有這老問題
另一個老問題是充飽後的滿電待機電流，滿電待機電流指的是行動電源充飽後持續插在充電器上，對充電器消耗的電流，在5V輸入時其待機電流為0.08A，9V/12V輸入為0.05A，比起一般的行動電源略高

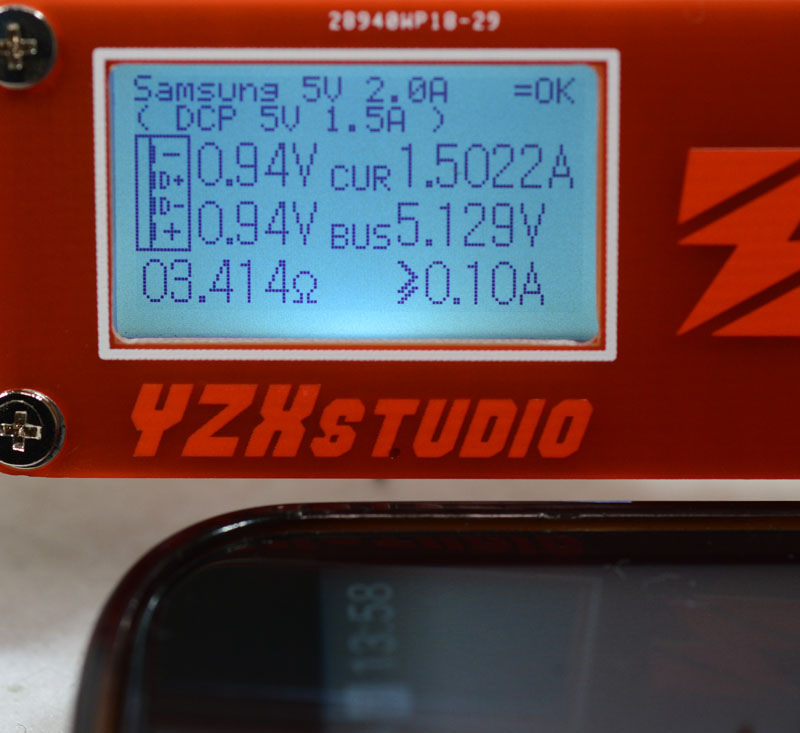

對LG G2進行充電，行動電源內部辨識IC充電定義辨識為SAMSUNG 2A，充電電流為1.5A，可達原廠充電器水準

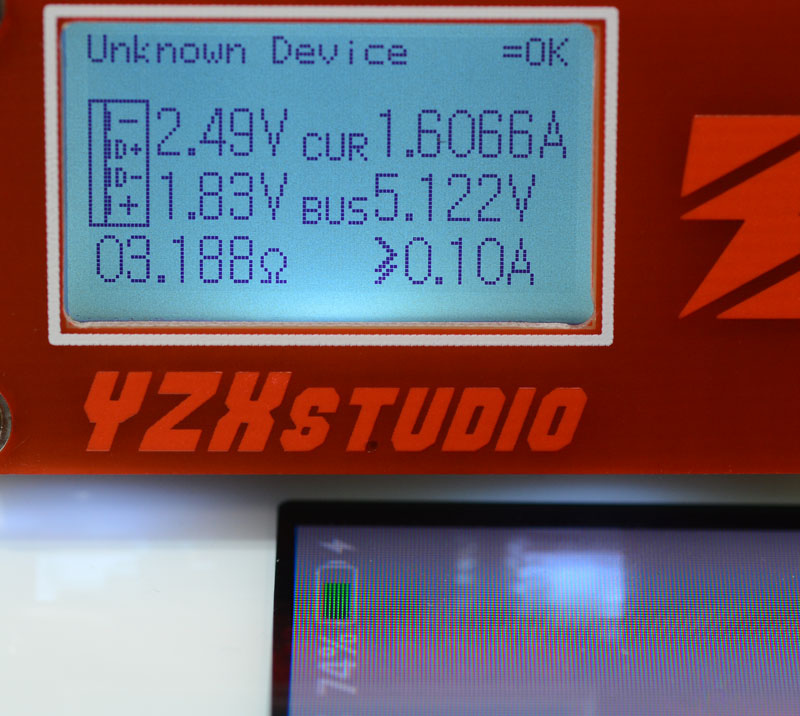

對Apple iPad2進行充電，充電定義顯示未知，不過仍可以發揮原廠充電器的水準，充電電流為1.6A

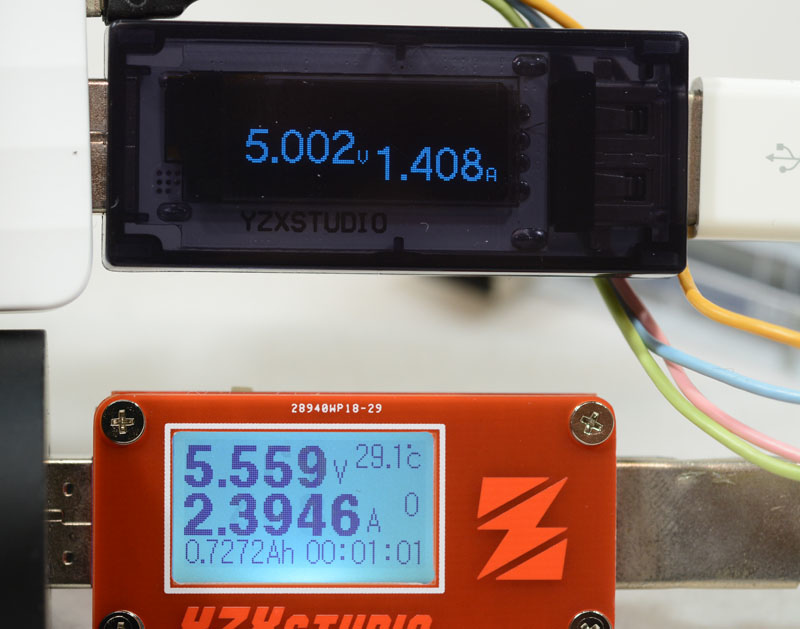

此款行動電源可以邊充邊用，不過須注意輸入與輸出間會產生約0.5V的壓降(輸出下)，例如下圖使用HP大豬頭對HB810充電，HB810對iPad2進行放電，這時可以看到充電輸入的紅表顯示5.56V/2.39A，放電輸出的黑表顯示5.00V/1.4A，兩者間產生約0.5V的電壓差異

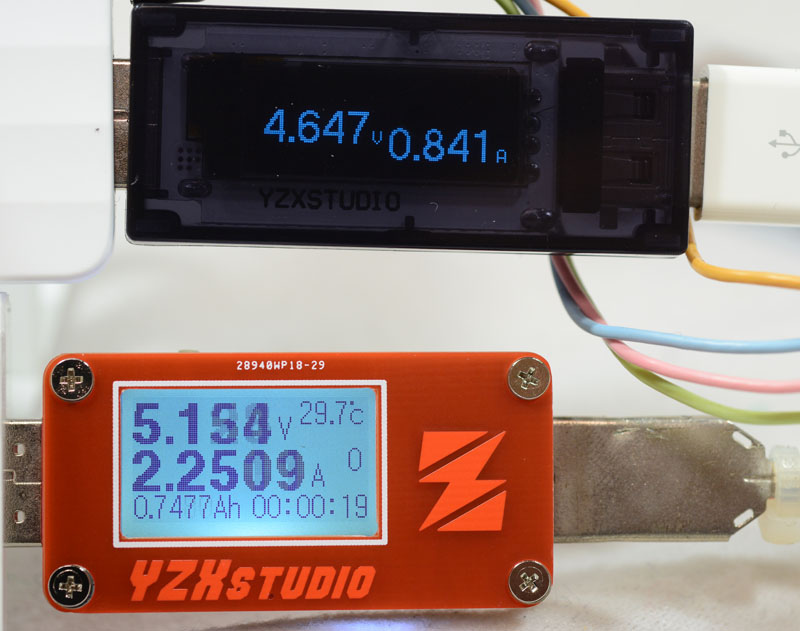

若使用輸出電壓比較低的充電器，則邊充邊用的輸出也會跟著降低，例如輸入5.1V(紅表)，輸出就只剩4.6V(黑表)了，相對也會影響充電電流(下降至0.8A)
另外就是當使用9V/12V快充充電器充電時，只要HB810行動電源輸出連接負載，則充電輸入端馬上會降為5V充電，例如下圖為HA511對HB810充電，原本充電電壓為12V，當HB810一插上黑表，充電電壓就下降到5V
下面是智慧行動電源APP的介紹

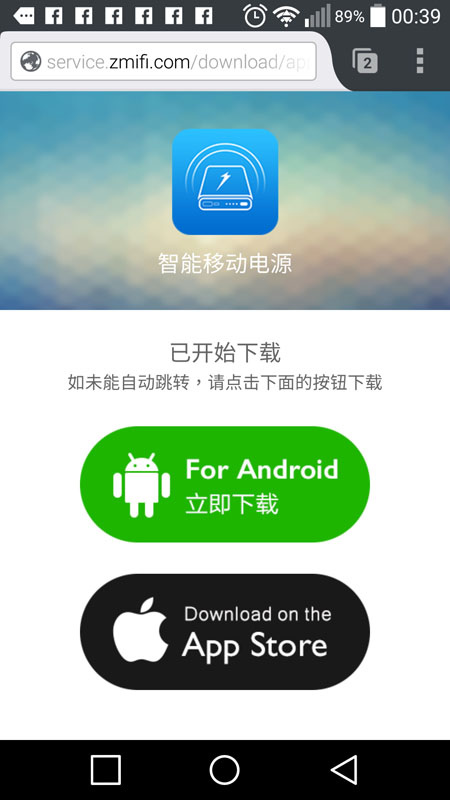

當掃描紙盒後方的QR碼時，就會連結至ZMI網站的APP下載頁面，目前有Android與Apple兩種平台的APP可供選用

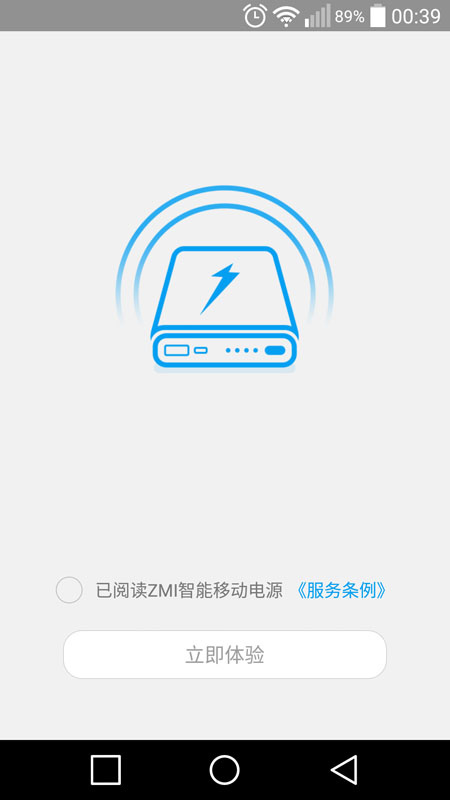

安裝好APP後，啟動APP就會出現以下畫面

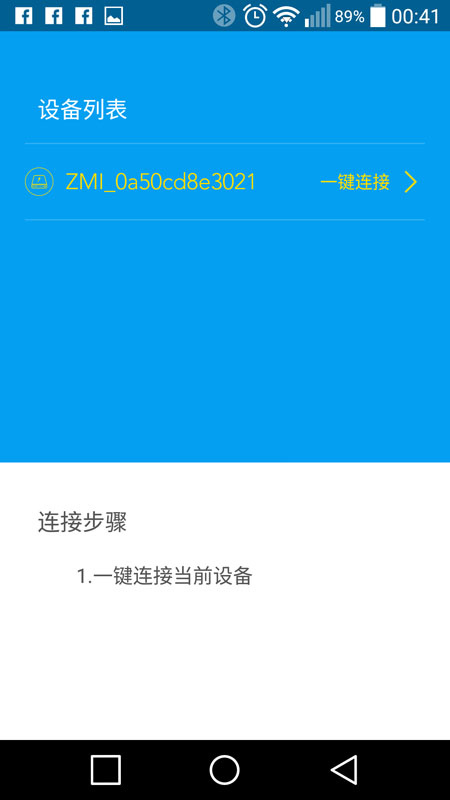

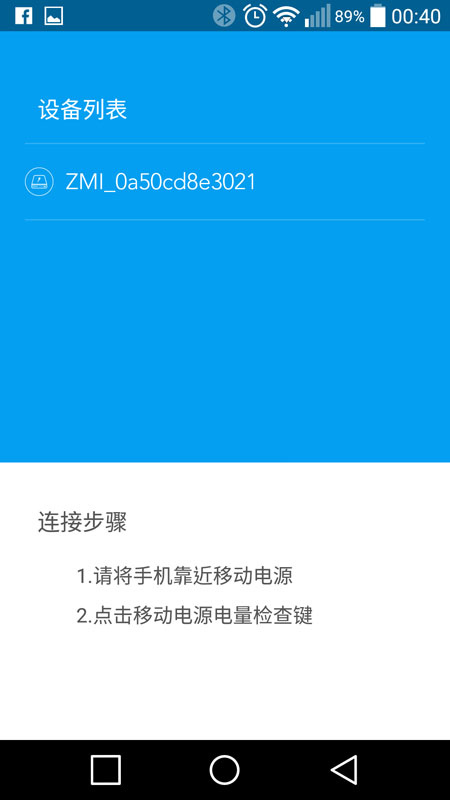

選擇”已閱讀服務條款”，按下”立即體驗”後，手機啟動藍芽搜尋附近的HB810，若是有找到，就會出現在設備列表中
進行連結的方式，將手機靠近行動電源，按下行動電源的按鈕開關(電量檢查鍵)，出現”一鍵連接”後表示行動電源已經準備好連線
當行動電源連接完成後，APP就會顯示當下行動電源的電池電量，並顯示安裝APP的手機型號下推測充電的次數

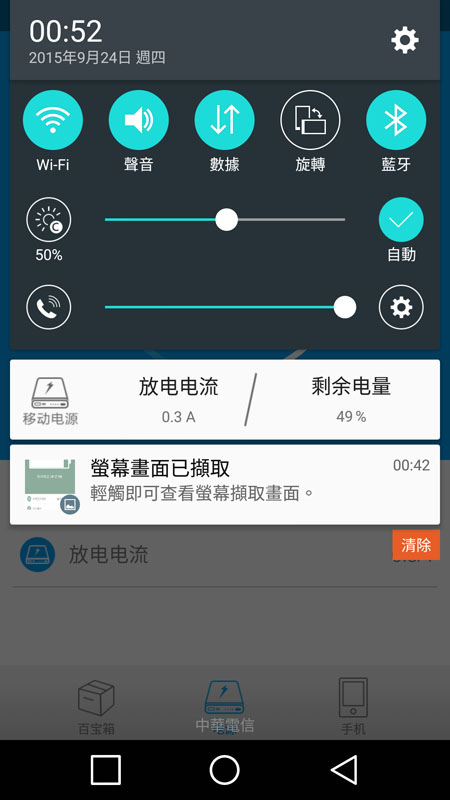

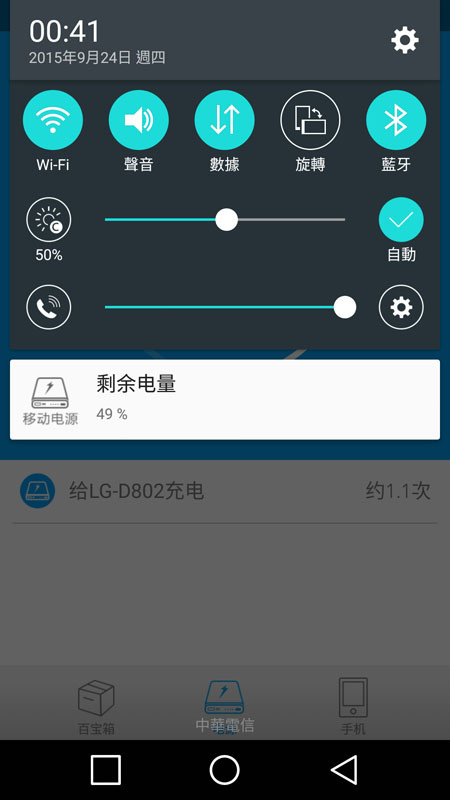

這時下拉的訊息通知欄也會出現剩餘電量的資訊
行動電源充電及放電狀態，都會在APP內及訊息通知欄中同步更新

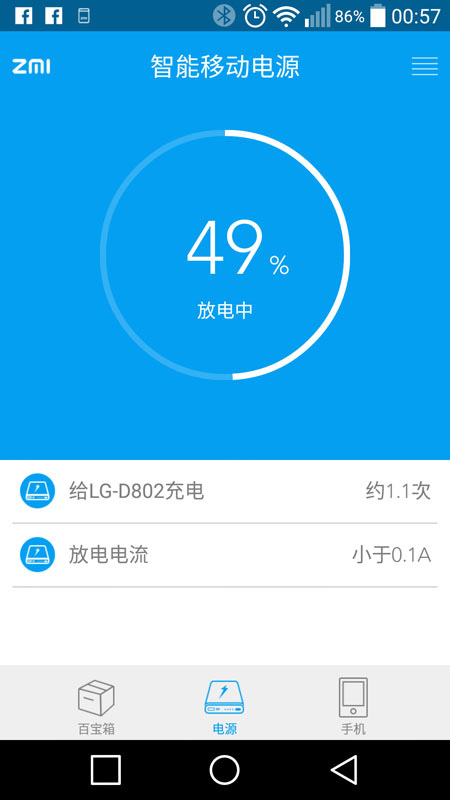

當放電電流過小時，就會出現”小於0.1A”的字樣

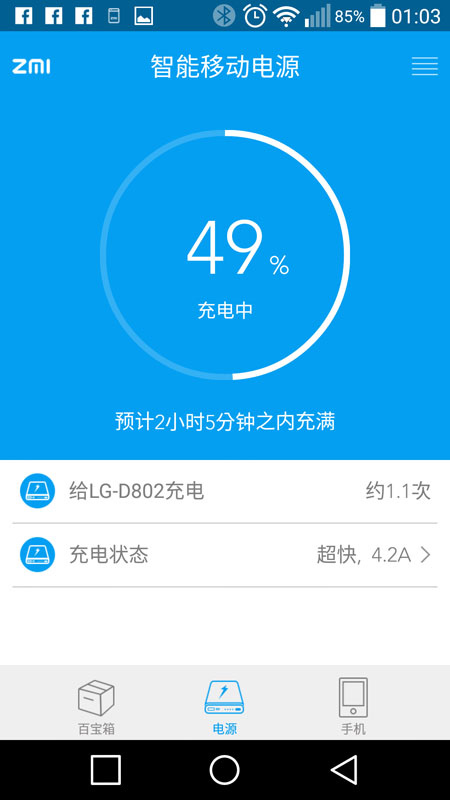

插上充電器時，APP會顯示”電池端”的充電電流，電量表會顯示充電中及預計充滿時間

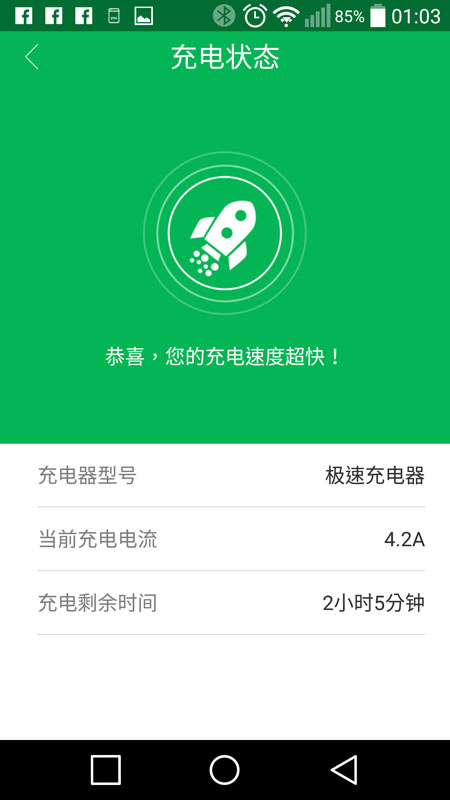

按下充電狀態，就會顯示充電速度分級以及辨識到的充電器種類，極速充電器表示使用的是9V/12V快充充電器，下圖為12V充電輸入，電池端充電電流最高

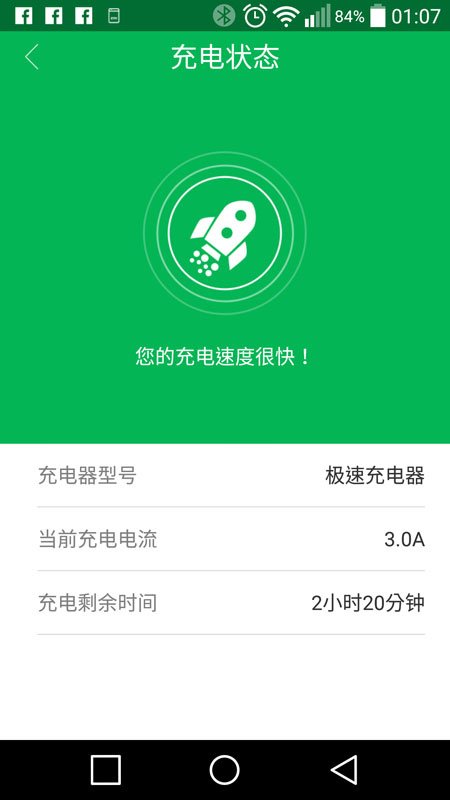

當使用輸出9V快充充電器，雖仍會辨識成”極速充電器”，但電池端充電電流略下降(3A)，訊息寫的”超快”變成”很快”

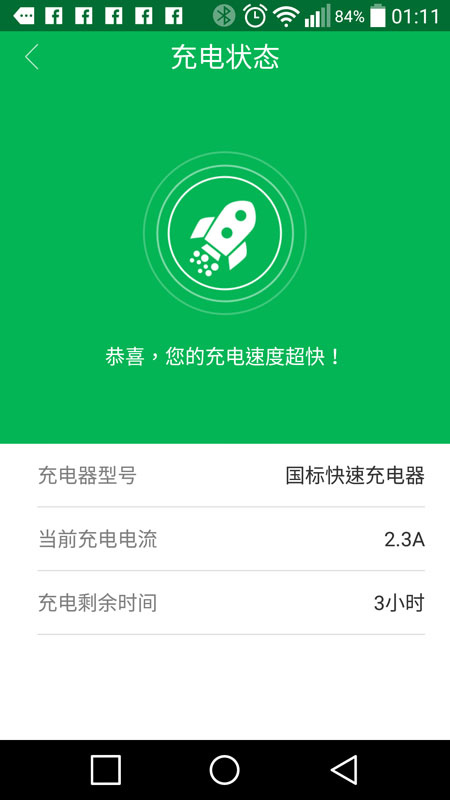

如果使用5V輸出電壓比較高的標準充電器(例如HP大豬頭)，會辨識成”國標快速充電器”，但仍會顯示充電速度超快的圖示，此時電池端充電電流為2.3A

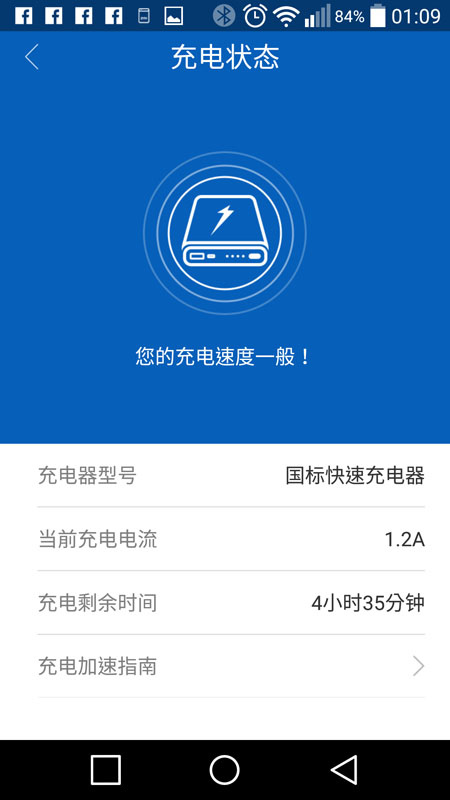

如果使用5V輸出比較低的標準充電器(SONY CP-AD2)，一樣辨識成” 國標快速充電器”，但就會變成充電速度”一般”的圖示，這時電池端充電電流降到1.2A

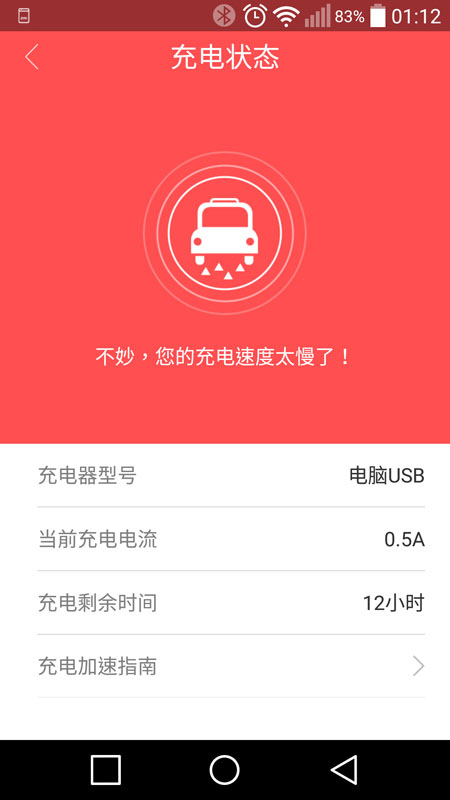

假如插在電腦USB上充電，就會變成充電速度”太慢”的圖示，這時電池充電電流只有0.5A，下方會額外顯示充電加速指南供使用者參考
優點：
1.採用TI MaxCharge方案整合電源晶片、TI SoC+RF無線傳輸、TI USB辨識IC，用料相當豪華
2.透過高電壓輸入，大幅縮短充電時間，12V輸入下可把充電時間縮短至三個半小時
3.電源晶片端與電池端皆具備多重保護系統，安全性佳
4.藍芽智慧連結APP，反映行動電源運作狀態，可與行動裝置更緊密的結合應用
缺點：
1.仍有之前小米/紫米家族的三大老問題：電壓影響充電電流、充電中電流會突然下降又上升、充飽待機電流偏高
2.邊充邊用下輸入與輸出會有固定壓差，充電器輸入電壓會影響輸出高低，輸出高低會影響充電電流
3.邊充邊用下無法使用快充9V/12V輸入，會強制降到5V充電輸入
4.APP可以顯示更多的詳細資訊(如電壓或功率等等)供進階使用者參考
報告完畢，謝謝收看
