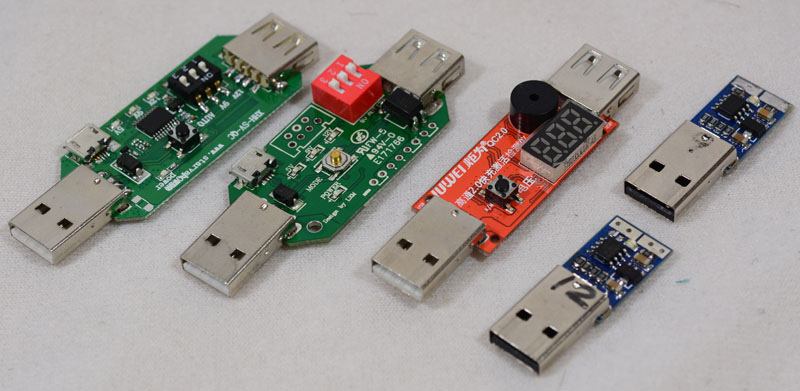

目前支援快速充電的充電器及行動電源越來越多了，但是要如何在手邊沒有支援快充的手機下進行測試呢?就要靠QC 2.0測試器/誘騙器，透過對D+/D-電位的改變，來告訴支援快充的充電器或是行動電源，把電壓給”誘騙”出來，使用者可以檢測其充電器及行動電源是否真正支援快充定義，以下是四款QC 2.0快充測試器的簡介及測試
第一款測試器上面只有印上”Design by LXM”，支援QC 2.0 class B(最高支援至20V)，具有一個MODE按鈕及三個指撥開關，MODE按鈕可以用來手動切換5V/9V/12V/20V等定義，指撥開關可以選擇固定9V/固定12V/自動循環等模式，具有一組USB A插頭/插座以及一個micro USB插座，5V/9V/12V及POWER有個別的LED指示燈

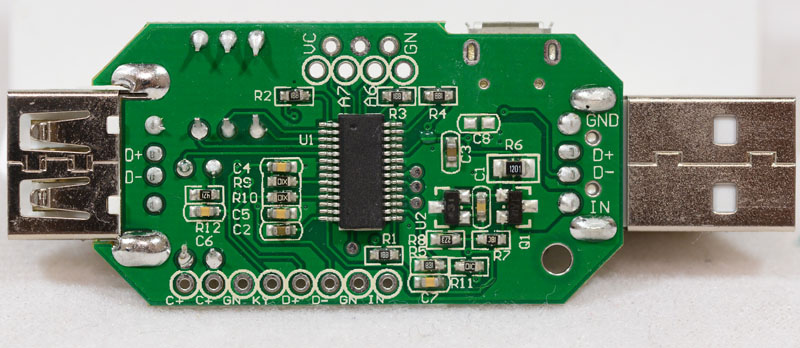

背後有一些表面黏著元件以及單晶片，其他未使用的圓形焊點為提供其他進階功能使用

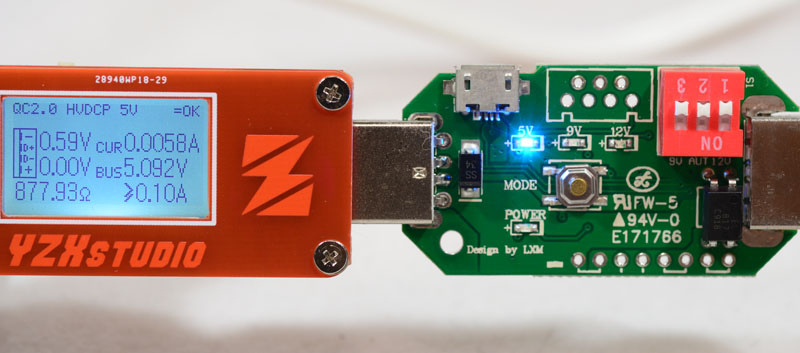

插上快充充電器後，預設模式為手動模式，一開始會停在5V，這時送出HVDCP 5V信號給充電器，並點亮5V指示燈，此時充電器輸出5V，該測試器消耗電流為5.8mA

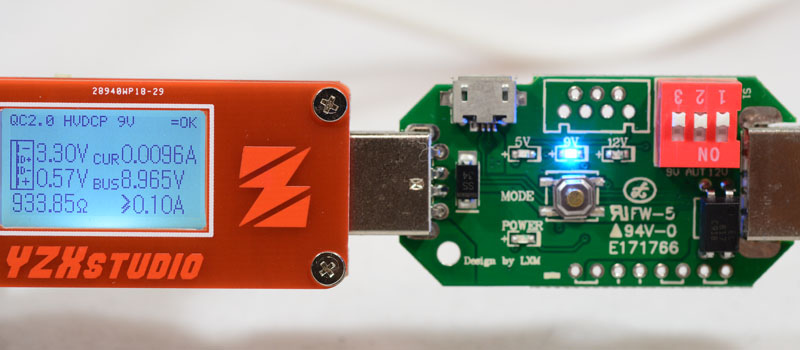

按一下MODE鍵，會改送出HVDCP 9V信號給充電器，並點亮9V指示燈，此時充電器輸出9V，該測試器消耗電流為9.6mA

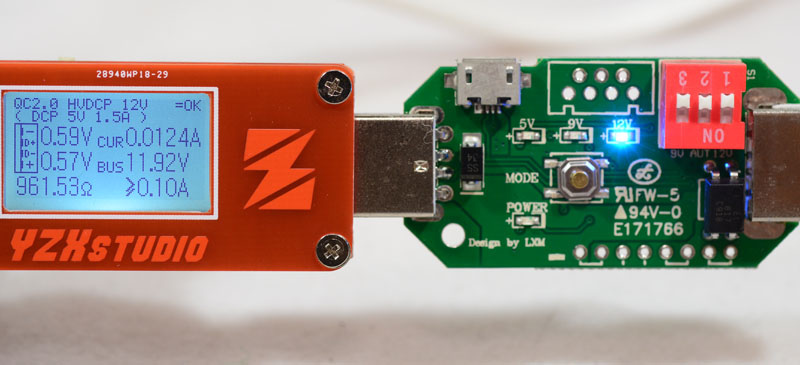

再按一下MODE鍵，會改送出HVDCP 12V信號給充電器，並點亮12V指示燈，此時充電器輸出12V，該測試器消耗電流為12.4mA

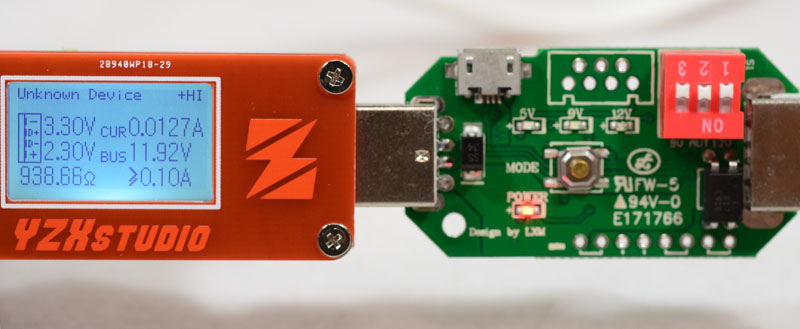

再按一下MODE鍵，會改送出HVDCP 20V信號給充電器，並點亮POWER指示燈，此時充電器因不支援20V輸出，僅輸出12V，該測試器消耗電流為12.7mA
之後再按下MODE鍵就會回到HVDCP 5V定義，依此循環

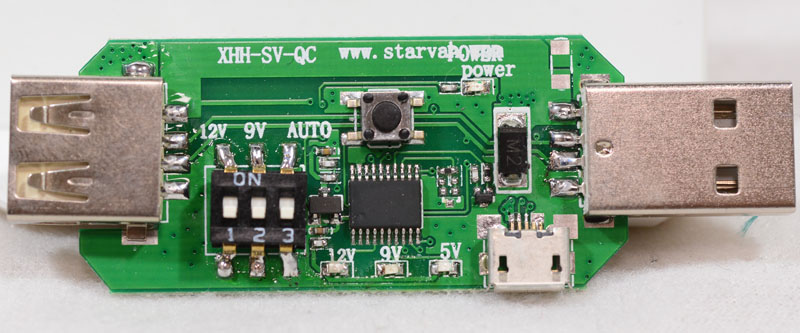

第二款測試器上面印有XHH-SV-QC字樣，造型與第一款很類似，具有一個MODE按鈕及三個指撥開關，MODE按鈕可以用來手動切換5V/9V/12V定義，指撥開關可以選擇固定9V/固定12V/自動循環等模式，具有一組USB A插頭/插座以及一個micro USB插座，5V/9V/12V與POWER都有LED指示燈

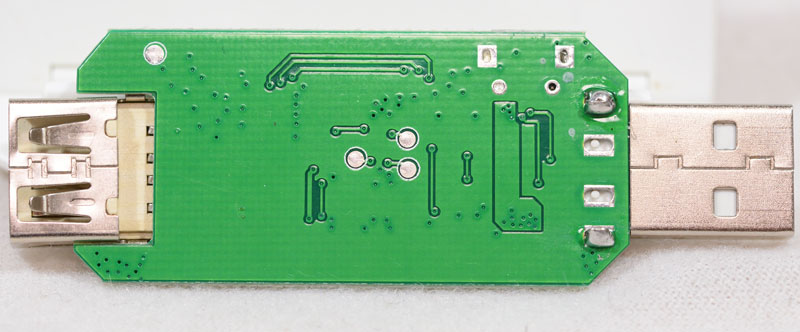

因為主要單晶片及元件都在正面，也沒有進階功能使用的圓形焊點，所以背面很乾淨

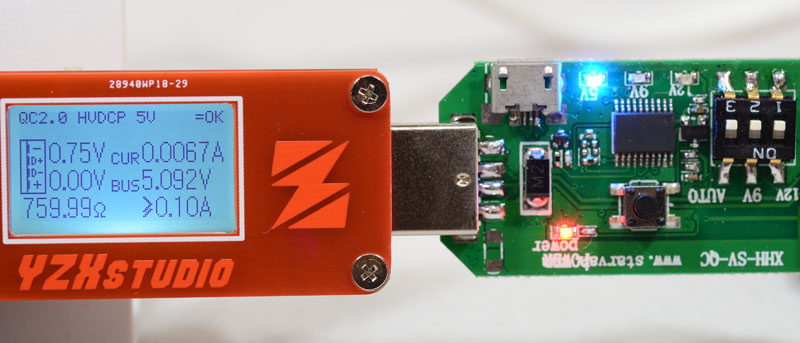

插上快充充電器後，預設模式為手動模式，一開始會停在5V，這時送出HVDCP 5V信號給充電器，並點亮5V指示燈，此時充電器輸出5V，該測試器消耗電流為6.7mA

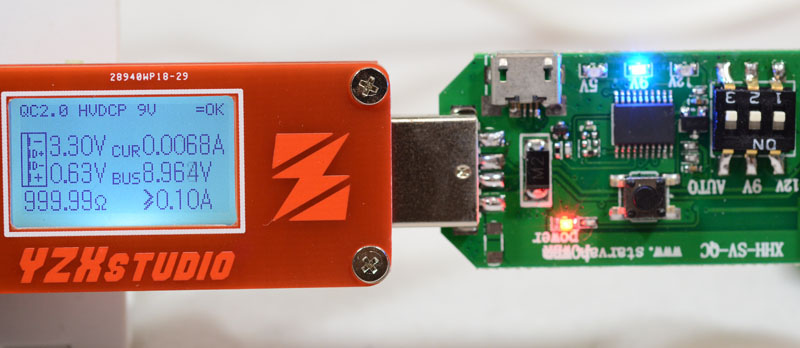

按一下MODE鍵，會改送出HVDCP 9V信號給充電器，並點亮9V指示燈，此時充電器輸出9V，該測試器消耗電流為6.8mA
再按一下MODE鍵，會改送出HVDCP 12V信號給充電器，並點亮12V指示燈，此時充電器輸出12V，該測試器消耗電流為6.8mA
之後再按下MODE鍵就會回到HVDCP 5V定義，依此循環，POWER紅色LED燈為恆亮

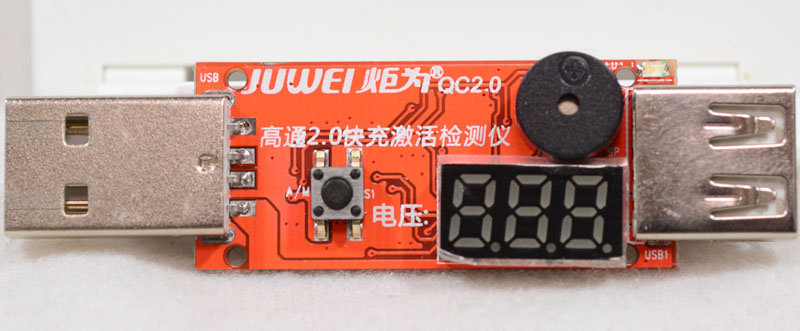

第三款為JUWEI炬為QC2.0高通2.0快充激活檢測儀，其特點為自己附帶電壓指示用七段顯示器以及蜂鳴器，會顯示當下的電壓，切換時也會發出嗶嗶聲，採紅色PCB設計，有一個A/M切換按鍵，並附帶一組USB A插頭/插座及一個藍色電源指示燈(右上角黑色圓型蜂鳴器旁邊)

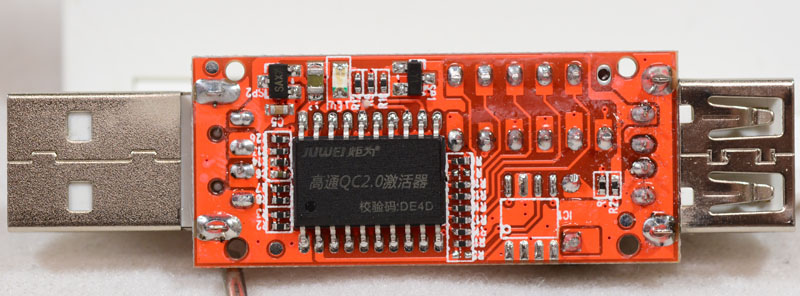

背面單晶片上印上炬為自己的商標字樣及檢測(校驗)碼

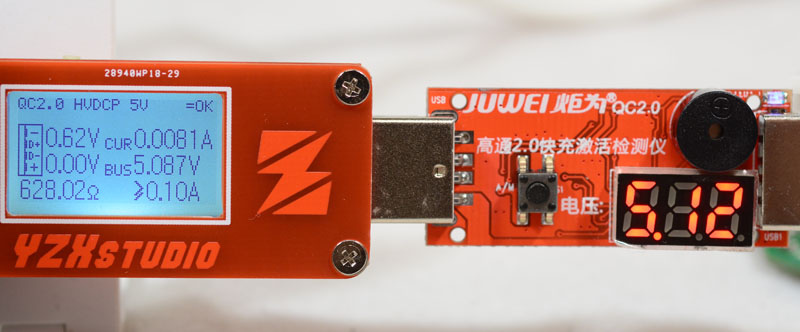

插上快充充電器後，預設模式為自動循環模式，會在5V/9V/12V間自行切換，切換一次就發出一個嗶聲，長按A/M按鍵後會停止循環，停在當下輸出模式定義，下圖為送出HVDCP 5V定義給充電器，此時充電器輸出5V，該測試器消耗電流為8.1mA，其電壓表顯示與表頭顯示差異為0.04V

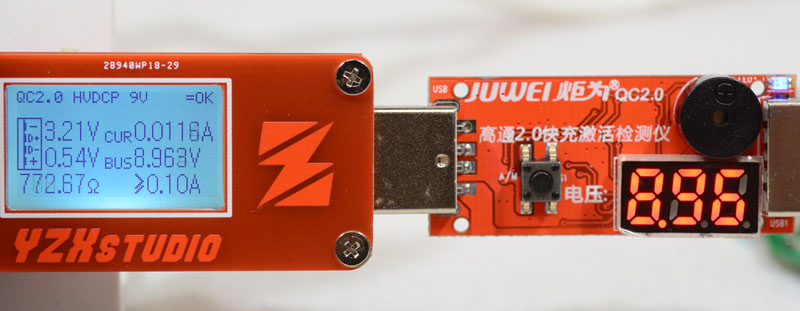

再按一下A/M按鍵，會發出一個嗶聲並跳到HVDCP 9V定義，此時充電器輸出9V，該測試器消耗電流為11.6mA，其電壓表顯示與表頭顯示沒有差異

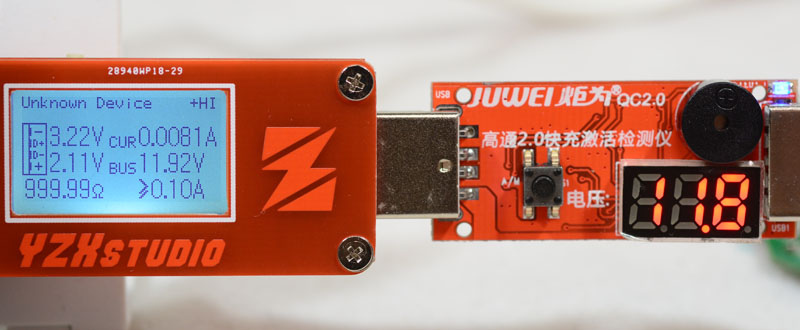

再按一下A/M按鍵，會發出一個嗶聲並跳到HVDCP 12V定義，此時充電器輸出12V，該測試器消耗電流為8.1mA，其電壓表顯示與表頭顯示差異為0.12V
按下A/M鍵後會回到HVDCP 5V定義，長按A/M鍵會回到自動循環模式，電壓越高，右上角藍色LED越亮

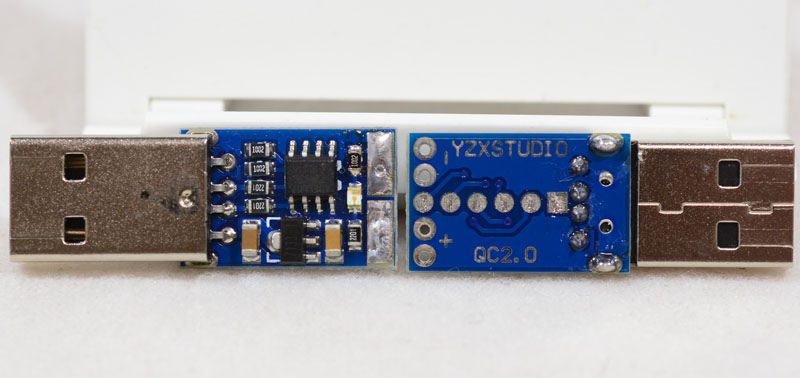

第四款為YZXSTUDIO QC2.0測試器，上面沒有任何按鍵及開關，只有一個USB A插頭及一個LED指示燈，有分為自動切換版(5V/9V/12V循環)及固定輸出版(9V或12V固定)，使用的元件相當簡單，數量也不多，後方有供AVR ISP用的焊點

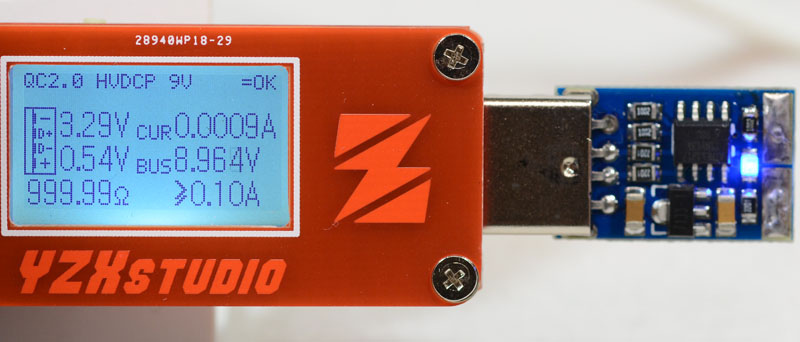

固定版預設HVDCP 9V輸出定義，此時藍色LED點亮，充電器輸出9V，該測試器消耗電流為0.9mA，為四者最低
將LED旁的一個電阻取下後，內部程式會改為HVDCP 12V輸出定義，此時充電器輸出12V
圖中測試器因為已經修改過LED電阻，LED亮度降低，消耗電流也微幅下降至0.6mA
這款的自動切換版如果移除電阻，只會延長每組電壓的停留時間(2S→10S)，只有固定版的可以長期停留在9V或12V輸出
結論：
1.第四款的測試器消耗電流最低(<1mA)，如果要拿來進行充電器/行動電源輸出容量測試時，耗電量小對其容量測試計算較不會造成誤差
2.第四款測試器購買時有分自動版或固定版，內部軟體有區分，除非使用者可以自行用AVR ISP修改
3.第四款測試器固定版本在部分快充充電器及行動電源上會發生無法正確申請9V/12V電壓的狀況，自動版本則無問題
4.第三款使用最方便，不用再準備USB電壓電流表，上方已經提供簡單電壓表可供辨識，只是5V/9V/12V下準確度有點差異
5.前三款後方的USB A插座是供測試用負載連接使用，不可以拿來連接其他裝置，若是誤接了可能會導致該裝置承受過大電壓而損壞
6.第一款與第二款可以透過指撥開關選擇固定輸出電壓或是自動循環，對充電器及行動電源測試最方便，惟其電流消耗略高
報告完畢，謝謝收看
