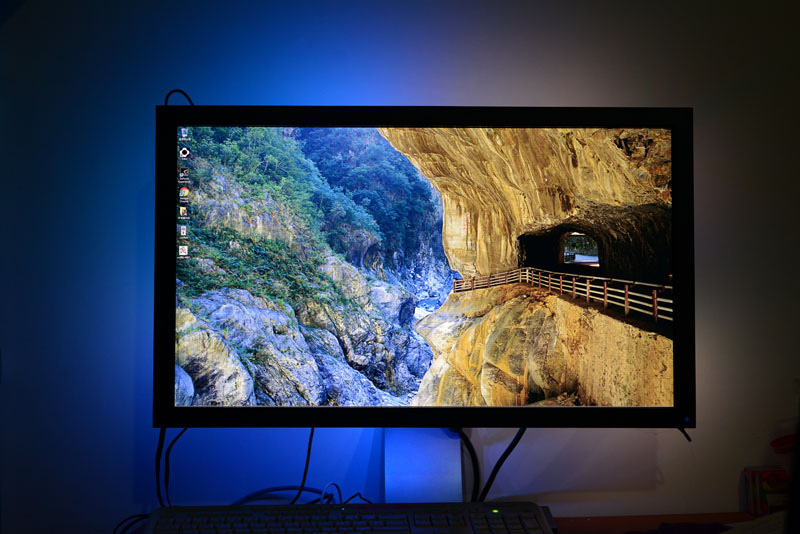

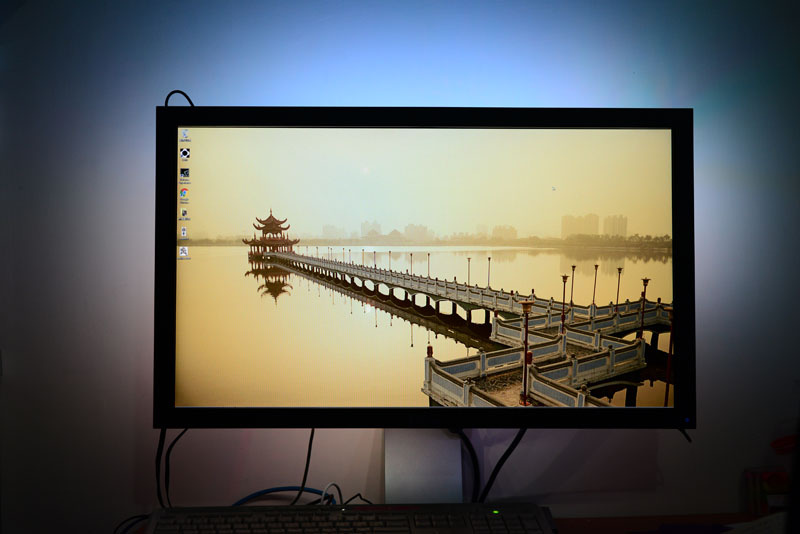

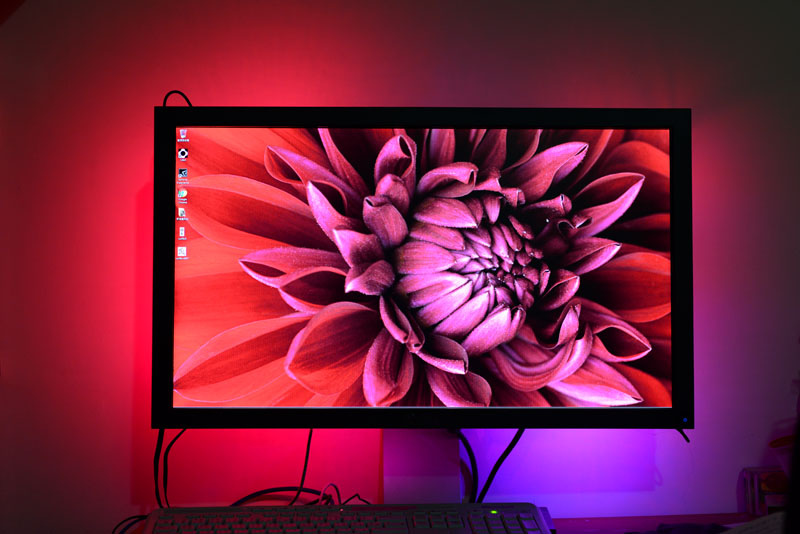

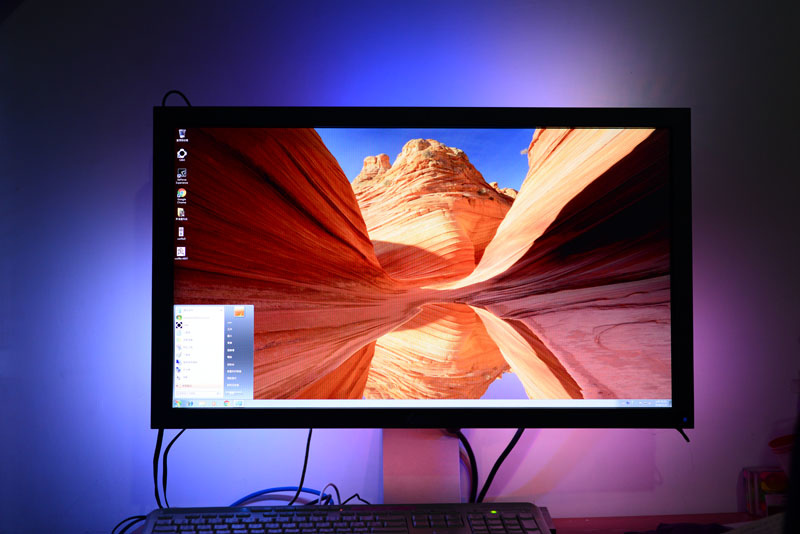

環境光效果展示圖(搭配DELL U2711螢幕,每組通道三個燈條)







NZXT HUE 2環境光控制組(AC-HUEHU-A1)產品特色:
1.將螢幕顯示畫面邊緣處的顏色經背面RGB燈條投射至牆上產生環境光,提供更佳的體驗
2.搭配NZXT CAM軟體控制,可在其他HUE 2配件間同步燈光效果
3.預設/智慧/音訊/遊戲/自訂模式
4.兩個獨立通道,各通道最多可支援40顆可定址RGB LED
5.使用隨附配件即可輕鬆安裝

NZXT HUE 2環境光控制組(AC-HUEHU-A1)產品規格:
1.控制盒尺寸:76x100x15mm(2.5吋硬碟大小)
2.控制盒固定方式:貼在螢幕背面
3.控制軟體:NZXT CAM
4.可控制通道數:2
5.電源輸入:12V
6.RGB LED電源輸出:5V
7.隨附燈條數量:21至26吋-30公分*2/25公分*4/20公分*2;27至35吋-30公分*4/25公分*4
8.燈條LED數量:30公分10顆,25公分8顆,20公分6顆
9.燈條寬度:1公分
10.保固:2年

NZXT HUE 2環境光控制組(AC-HUEHU-A1)產品內容:
1.NZXT HUE 2控制盒*1
2.250公分USB-A to Micro USB連接線*1
3.15公分燈條連接線*2
4.15公分燈條延長線*2
5.可換國際插座電源供應器*1(電源線長度250公分)
6.說明書*1
7.雙面膠*2
8.線夾*2

NZXT HUE 2環境光控制組(AC-HUEHU-A1)系統需求:
1.一個USB插座
2.Windows 7/8/10 64位元作業系統,並從網路下載及安裝NZXT CAM軟體

外盒正面,以圖樣展示螢幕背後的燈條及控制盒安裝方式
外盒背面印上英文產品特色說明/圖片、系統需求、規格
外盒左右側面為多國語言特色說明
外盒上下側面有NZXT商標及條碼貼紙黏貼區

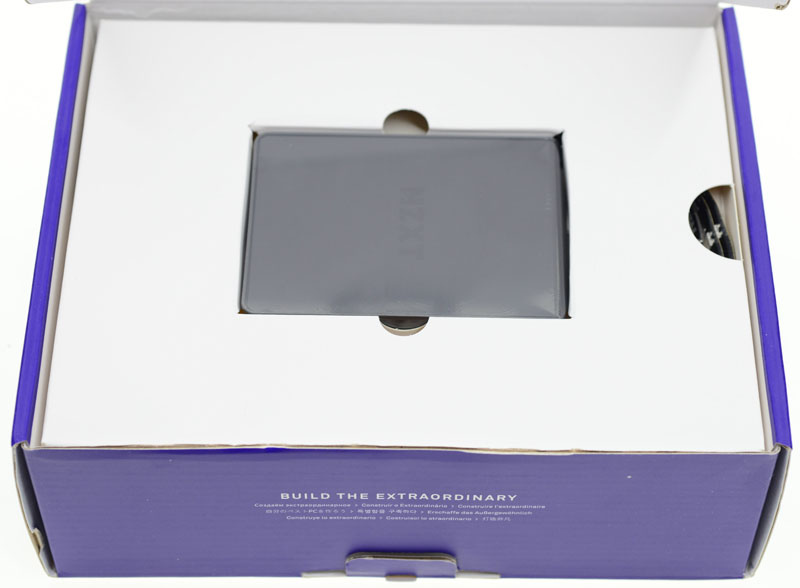

打開外盒,包著透明膠膜的HUE 2控制盒嵌在裝燈條紙盒的中央開孔中

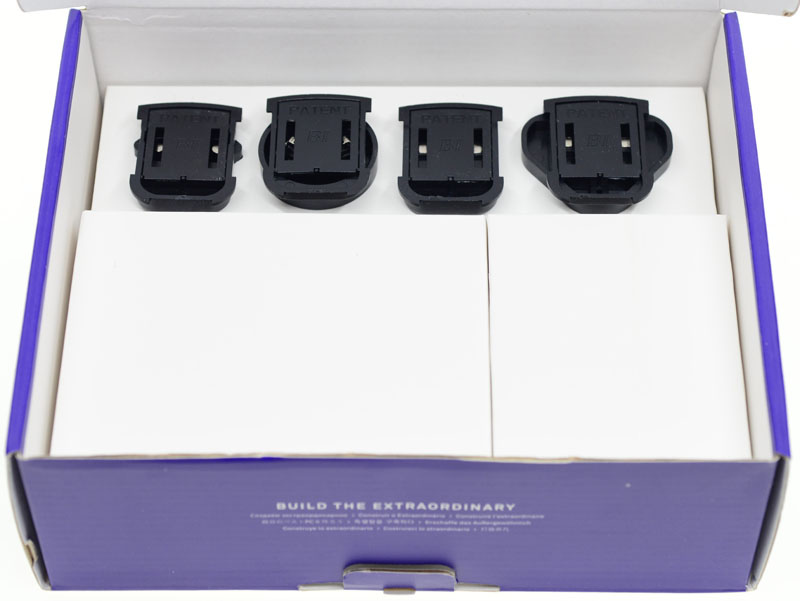

取出裝控制盒/燈條的上層紙盒,下方是四個可更換式國際插頭,另外兩個紙盒分別裝著電源供應器及線組配件

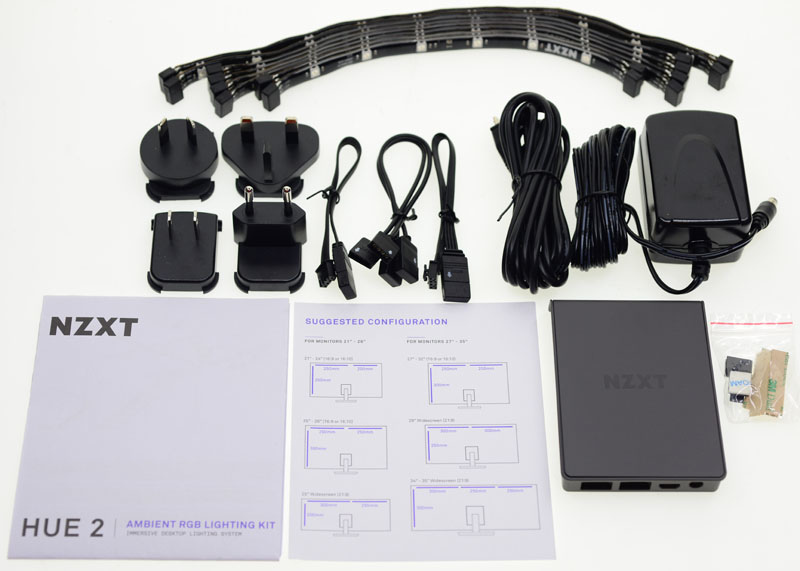

包裝內容物一覽,有燈條、電源供應器、Micro USB連接線、燈條連接線、燈條串接線、可更換式國際插頭、雙面膠、線夾、NZXT HUE 2控制盒、燈條配置建議卡、說明書

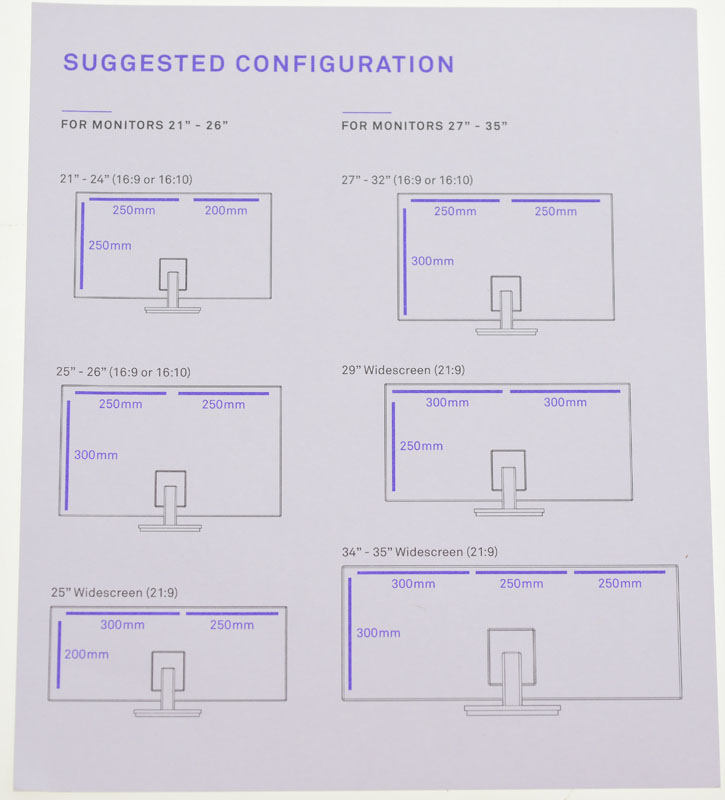

燈條配置建議卡提供不同尺寸螢幕的燈條長度配置建議
安裝時需特別注意,因為螢幕背面的上下左右四個邊都要貼燈條,所以要注意螢幕背面四個邊的平整度是否適合黏貼燈條,且每組通道至少要串接三組以上燈條才能正常啟動環境光模式
隨附一組12V電源供應器及可更換式國際插頭

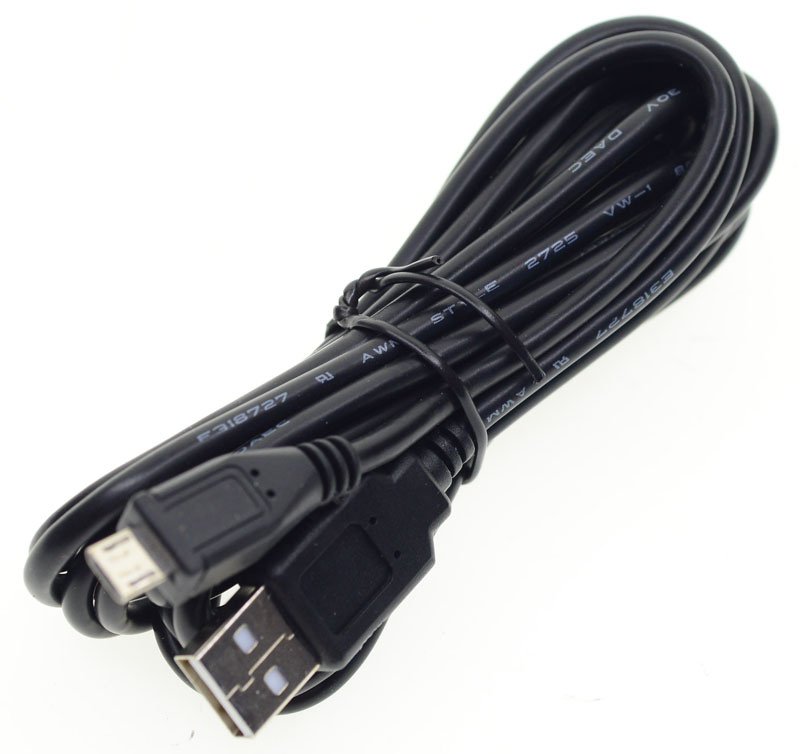

Micro USB to USB-A連接線用來將控制盒連接至電腦

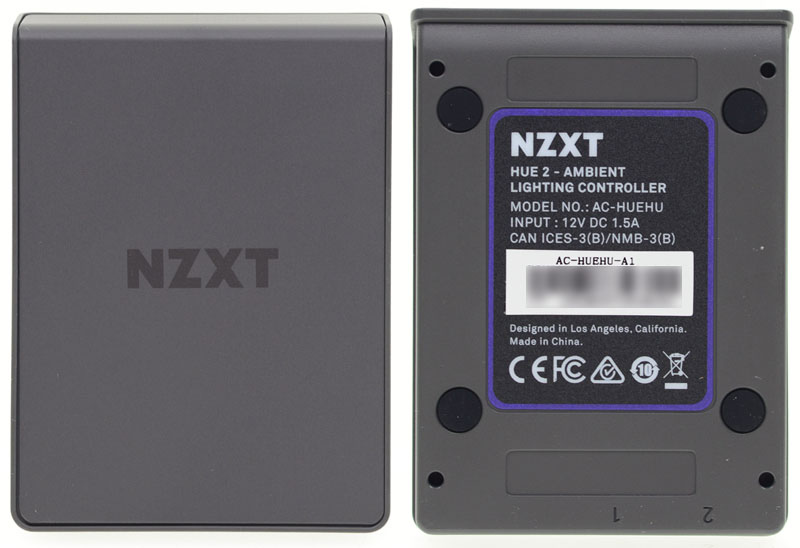

控制盒正面中央有NZXT商標,背面有型號/規格/條碼/產地/安規貼紙,角落有固定用螺絲孔,下方邊緣處有標示輸出通道1/2編號

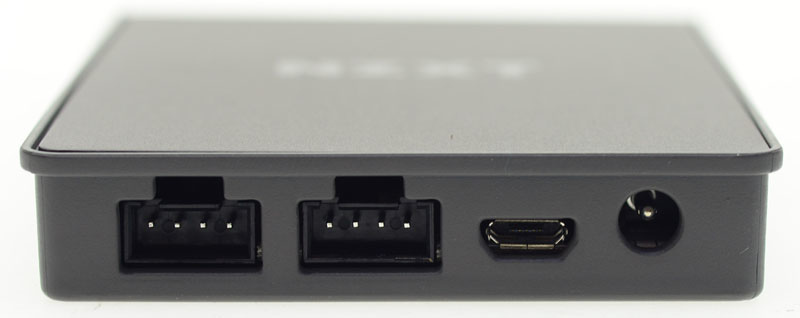

控制盒側面有DC輸入插座、Micro USB、兩組燈條輸出插座

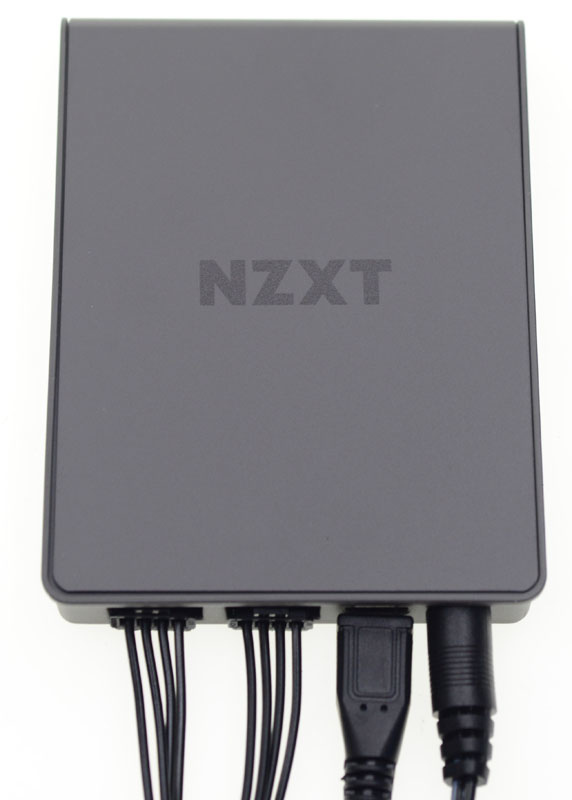

所有的線插上控制盒的樣子

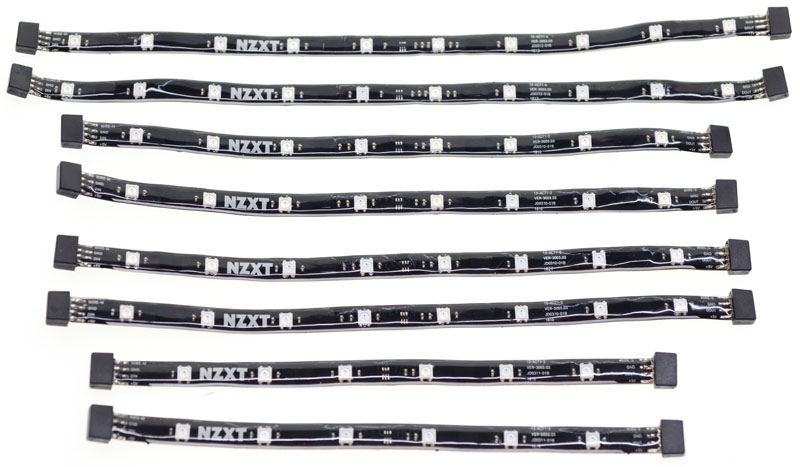

LED燈條,共有八組,底色為黑色,表面用透明膠包覆,除背面有預先貼上雙面膠外,燈條內部也嵌入磁鐵

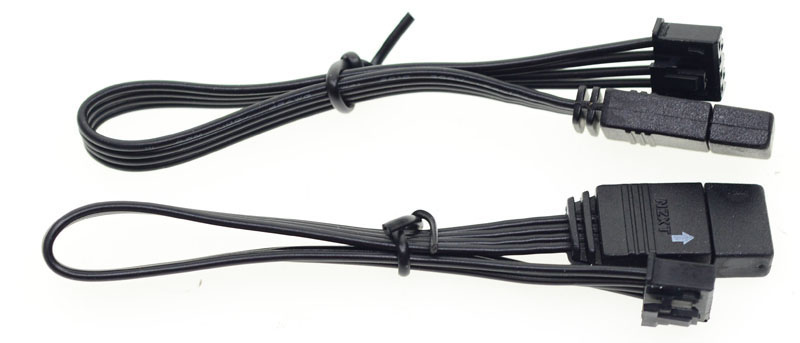

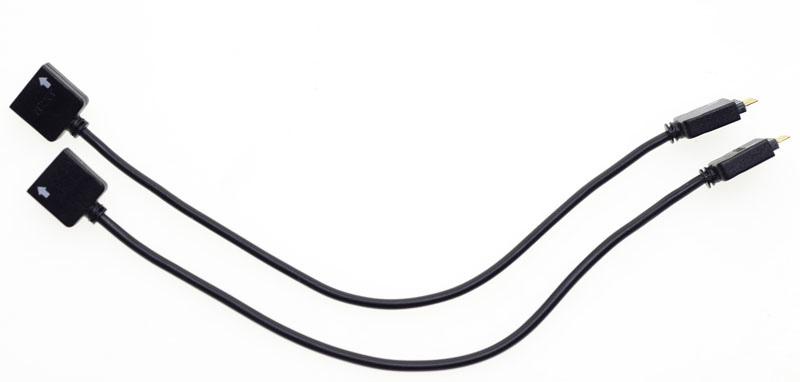

燈條連接線,將控制盒輸出插座轉成燈條連接用針狀連接器
燈條串接線,用在轉角處燈條與燈條之間的連接
使用時連接器上的白色箭頭要對準燈條上白色邊緣處,或是接頭之間白色箭頭要互相對準
排針連接器連接及拔除時要特別注意,不可彎折到針腳,以免斷裂

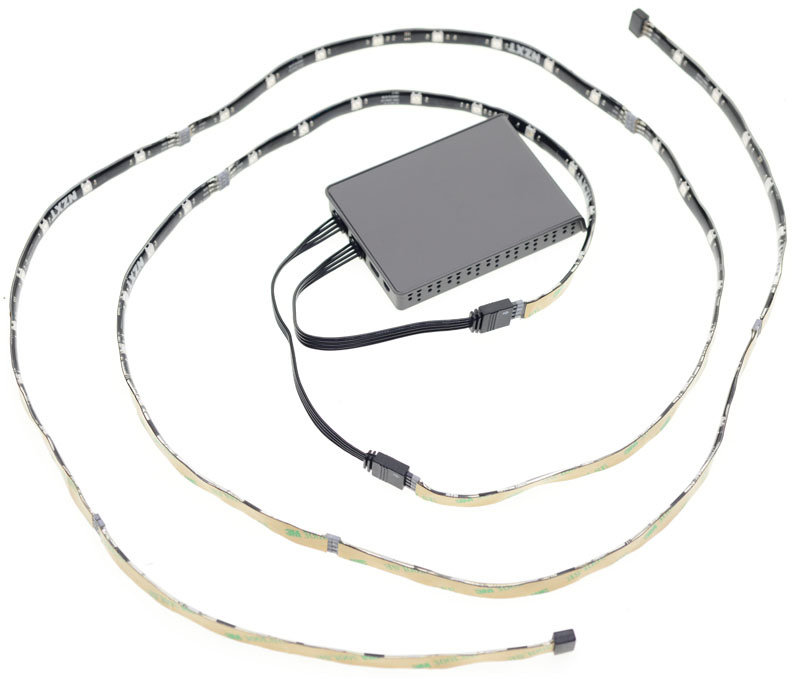

將兩組燈條與控制盒相接,可以先連接電源與電腦,使用CAM軟體測試點亮無誤後再貼上螢幕後方

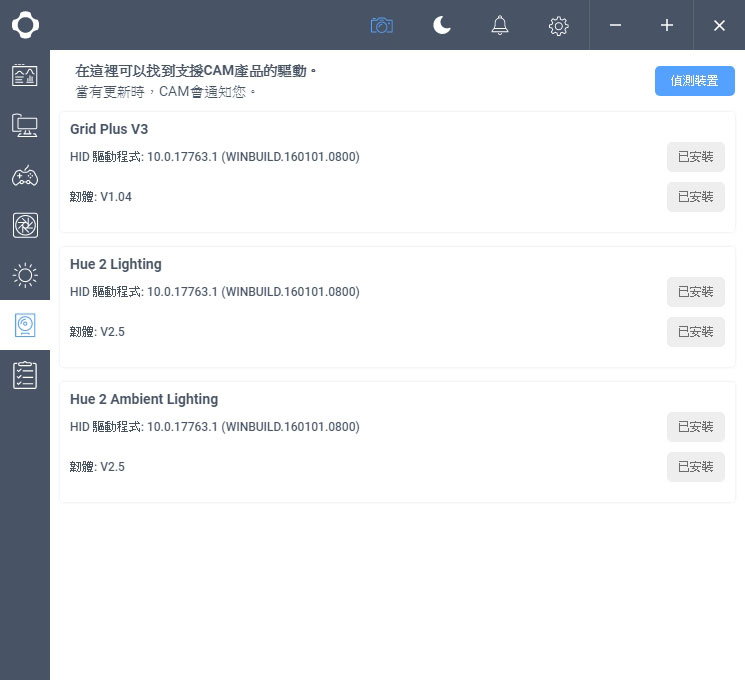

硬體部分安裝完成後,打開電腦,執行CAM軟體,軟體執行後點選主畫面左邊功能列下方倒數第二個圖示,就可顯示目前已安裝的CAM硬體列表,目前顯示此電腦已經連線GRID+V3風扇控制盒、HUE 2燈光控制盒、HUE 2環境光控制盒三項硬體

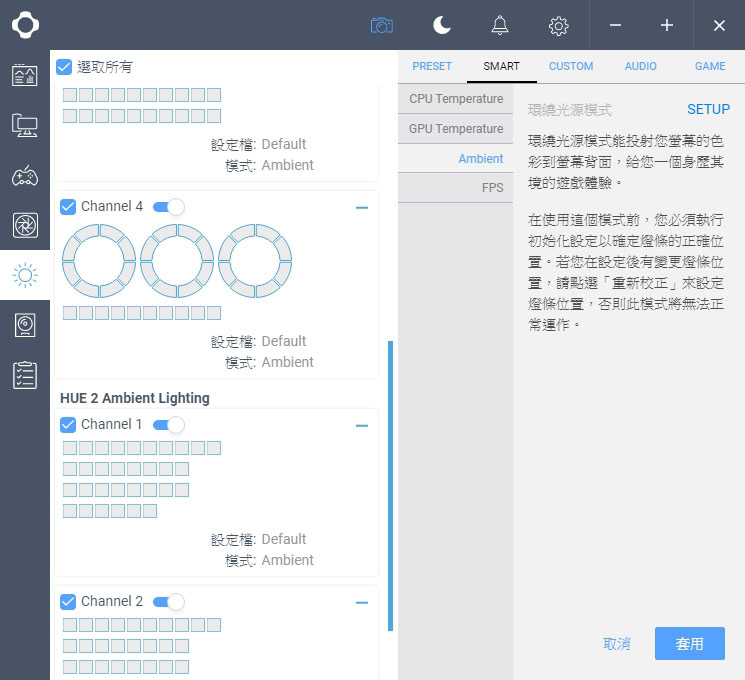

如果有連接環境光控制盒,CAM軟體燈光控制頁中智慧(SMART)模式會多出一個Ambient(環境光)選項
在使用環境光模式前,要先執行設定以確定燈條的正確位置,若設定完成後有變更燈條黏貼位置或換螢幕,也可以進行重新設定以確保燈條位置資訊正確

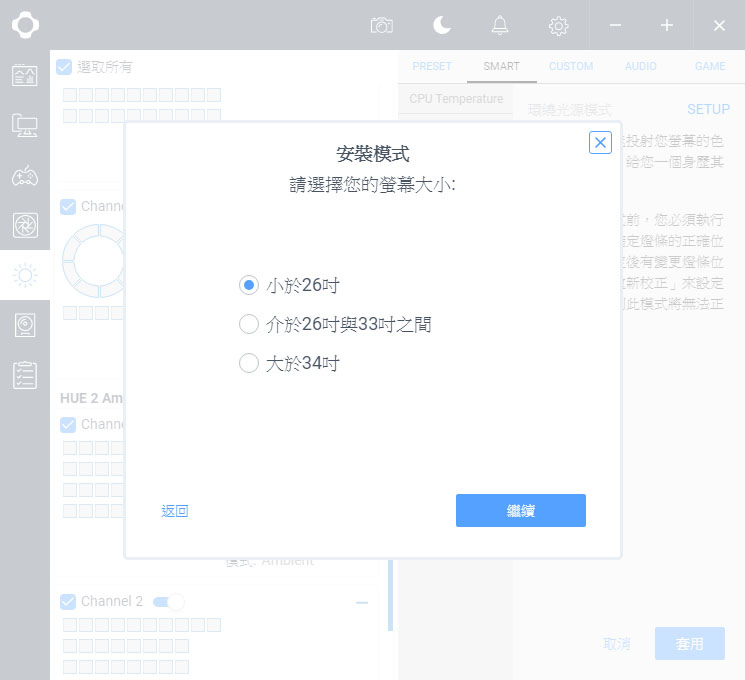

按下說明處右上角”SETUP”後,就可進入設定畫面,首先選擇螢幕尺寸範圍

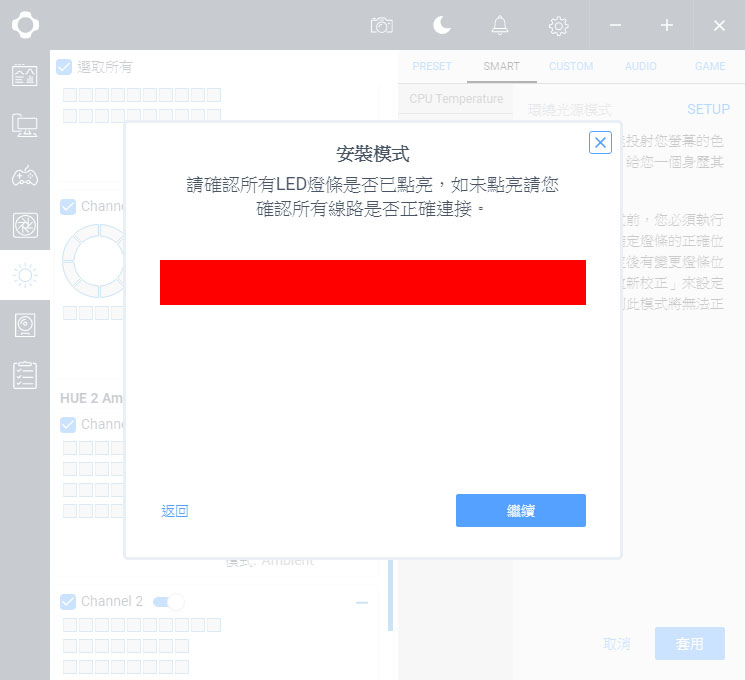

選擇後所有LED燈條會點亮紅色,使用者可確認連接及點亮是否正確

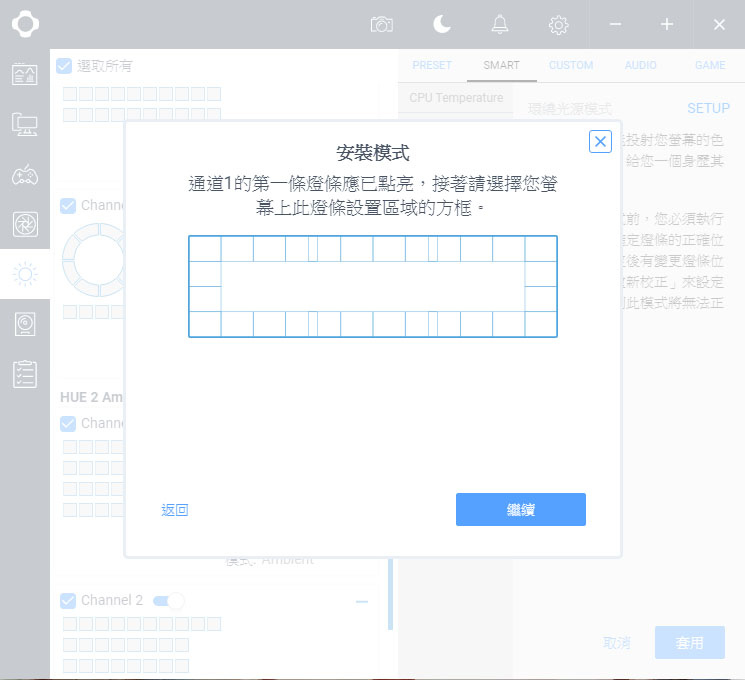

之後會從通道1的第一燈條開始點亮紅色,使用者在設定畫面中點選螢幕對應位置的方格,設定完成的燈條會點亮綠色,然後下一個燈條會轉變成紅色,依此順序設定下去,當通道1設定完成後就會從通道2的第一燈條開始,依序設定到直到所有的燈條都變成綠色為止

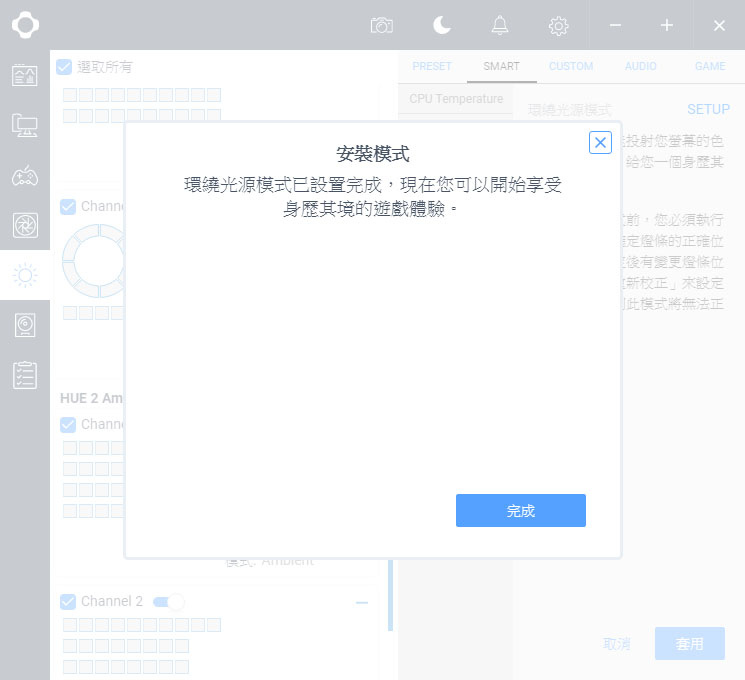

所有的燈條都設定好以後,點選”完成”就可以結束設定開始使用

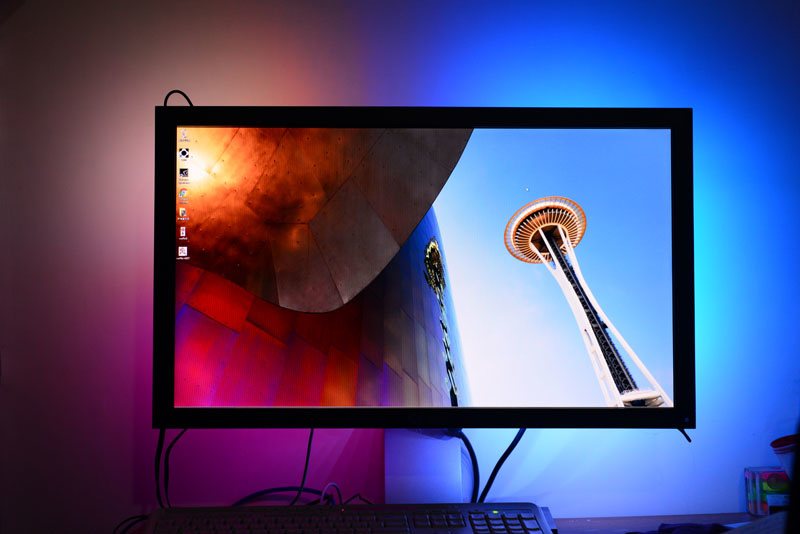

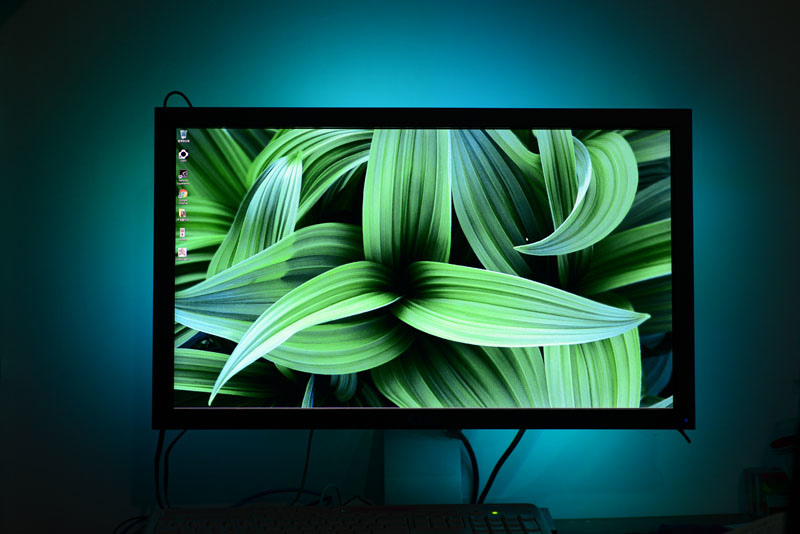

此時螢幕後方的燈條就會顯現螢幕畫面邊緣對應處的顏色
例如開啟開始功能表,功能表處的燈條也會跟著變成功能表的白色底色

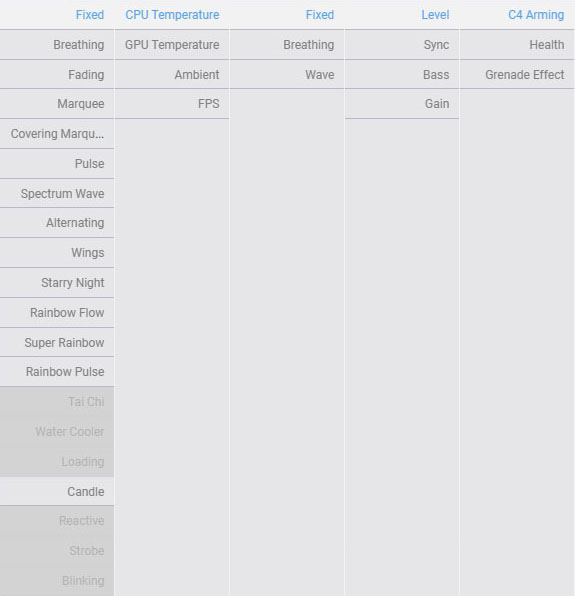

除了環境光模式外,也可以在CAM軟體內設定成其他燈光模式,有如HUE 2燈光控制組一般
其他燈光模式請參照” NZXT HUE 2 RGB燈光組及配件開箱測試”一文
環境光展示影片:


環境光預設模式展示影片:

環境光音效模式展示影片:

結論:
NZXT HUE 2環境光控制組可將螢幕顯示畫面邊緣處的顏色經背面RGB燈條投射至牆上產生環境光,提供更佳的視覺及遊戲體驗,搭配NZXT CAM軟體控制,提供豐富的預設/智慧/音訊/遊戲/自訂模式及百萬種顏色控制能力,也可在其他HUE 2配件間同步燈光效果,充分發揮使用者的創造力,本身支援兩個獨立通道,各通道最多可支援40顆可定址RGB LED,選購時需要注意使用的螢幕背面上下左右的平整度及長寬配比,選擇合適的配件尺寸型號,以發揮最佳環境光效果

報告完畢,謝謝收看
