親戚的Razer Ouroboros(奧羅波若蛇)電競滑鼠發生了右鍵動作不良(連點)的狀況

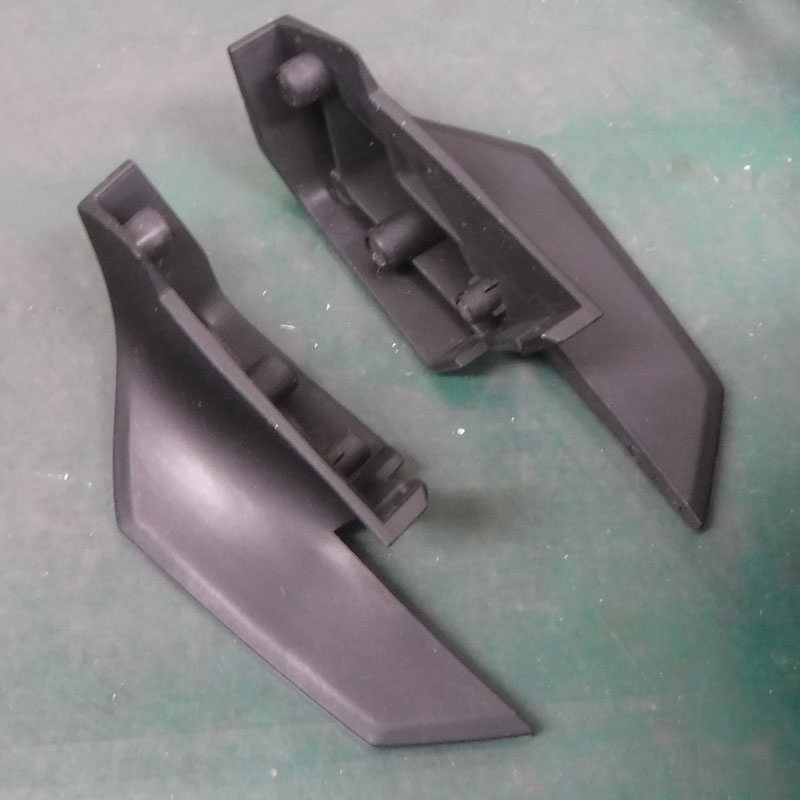

開始分解,首先將兩側磁吸式指托側裙拆下

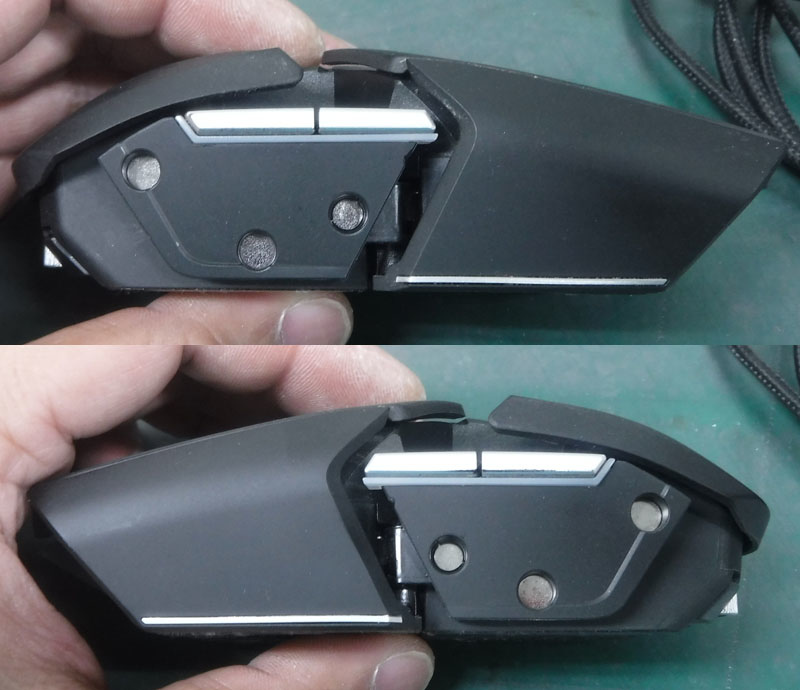

滑鼠本體兩側固定左右指托側裙的磁吸點

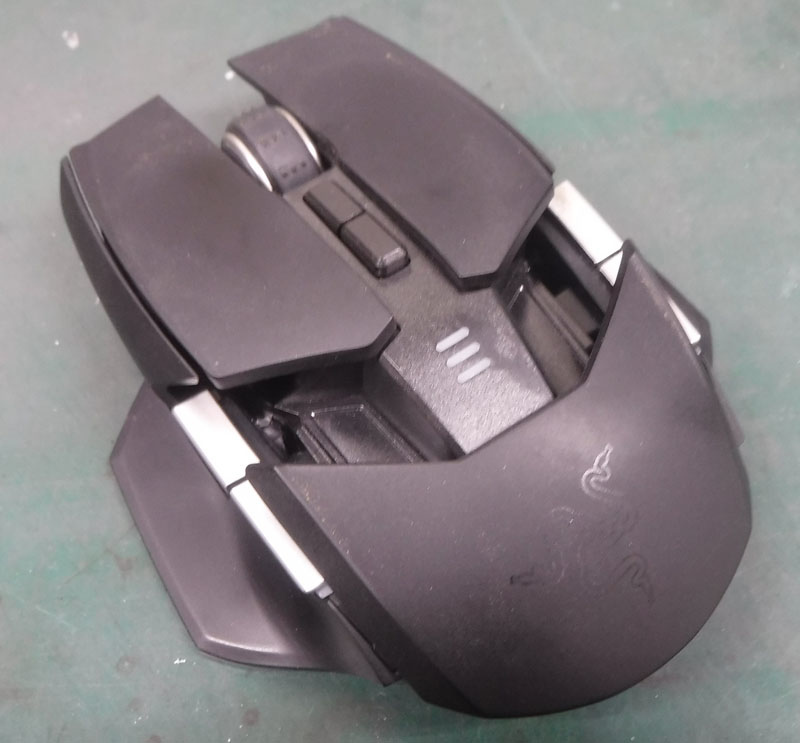

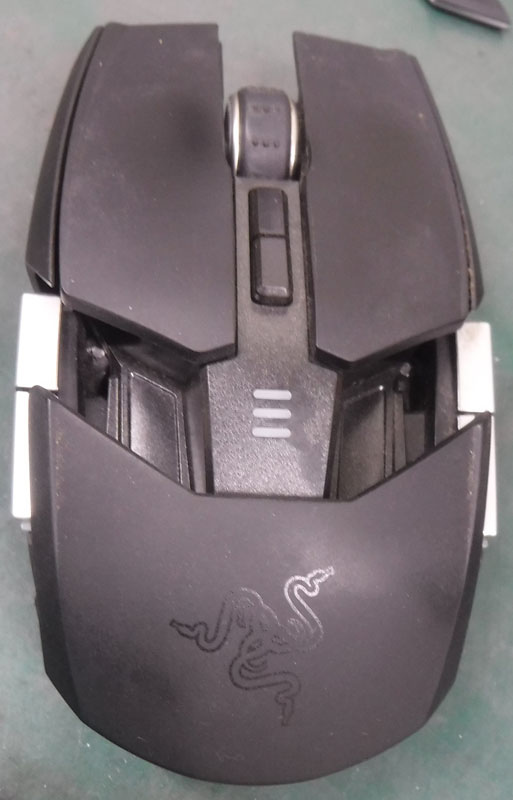

本體正面,印有Razer商標的是可調式後蓋,可以調整整個滑鼠長度與後蓋高度

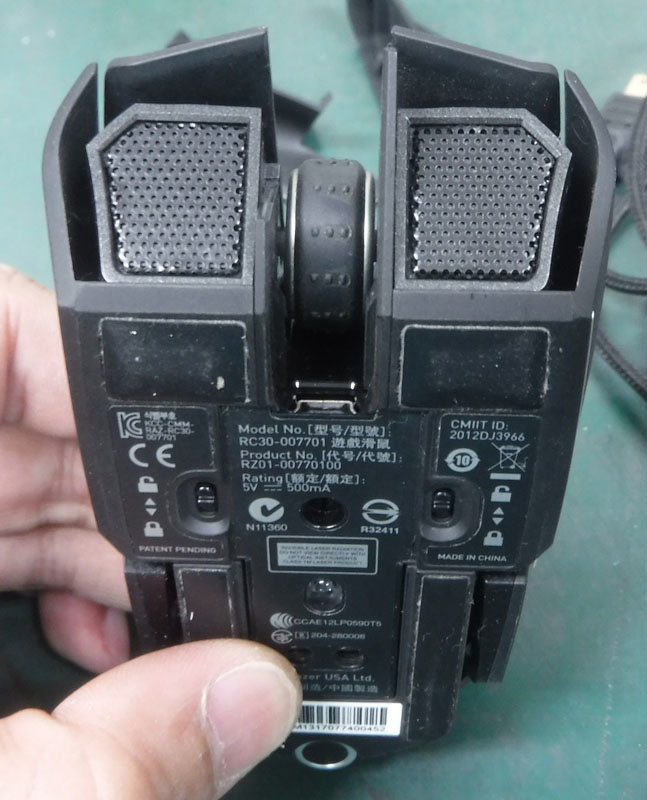

本體背面

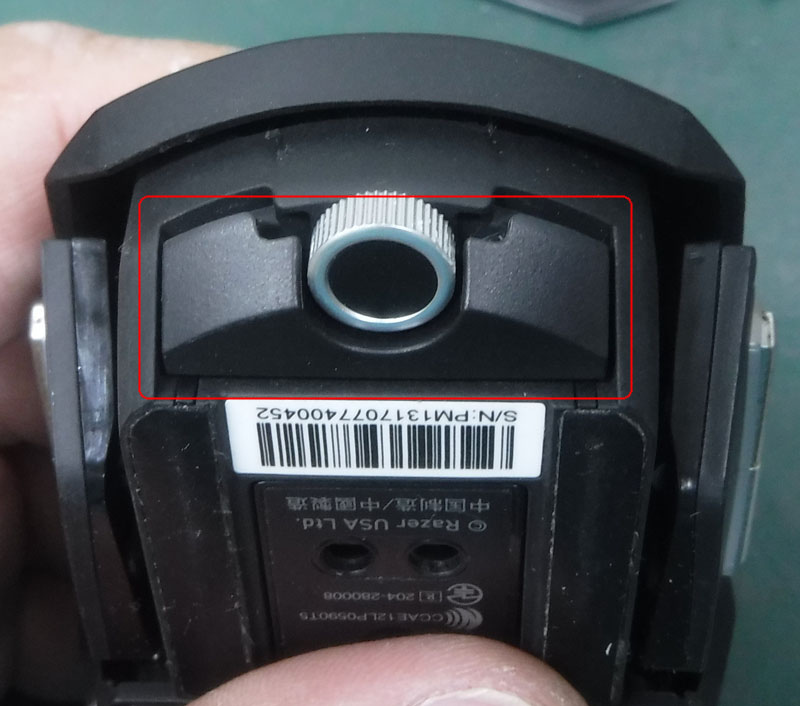

將後面高度可調螺絲旁邊的長度調整釋放按鈕按下,就可以將後端可調外殼抽離本體

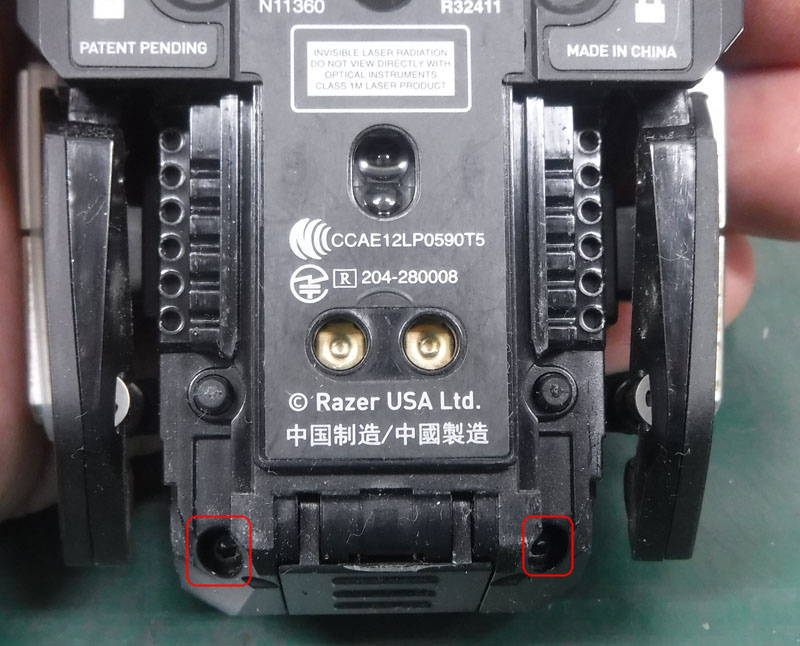

後端可調外殼抽離本體後,就可以看到本體上下部外殼固定用兩個星型螺絲(紅框處)
因為此滑鼠是有線/無線兩用,打開後端電池蓋,裡面會看到一個充電電池,將電池移除

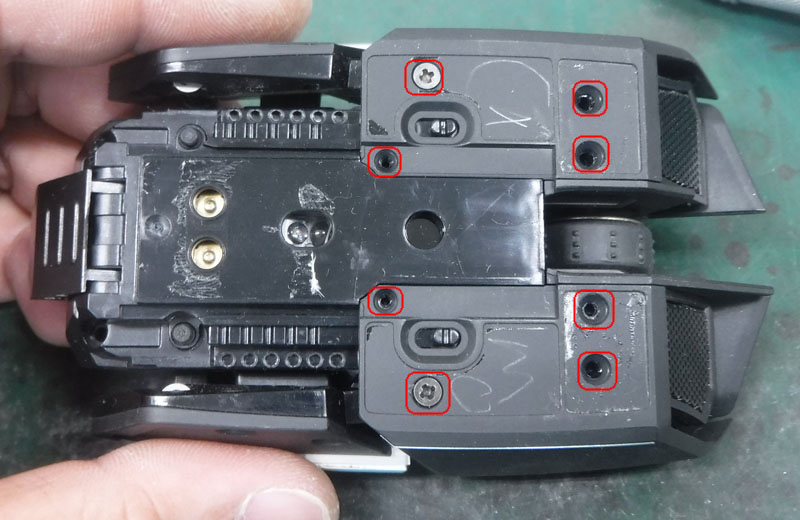

接下來要將底部的鼠貼以及標籤貼紙都移除,才可以看到前端兩側外蓋的固定螺絲,移除紅框內所有螺絲

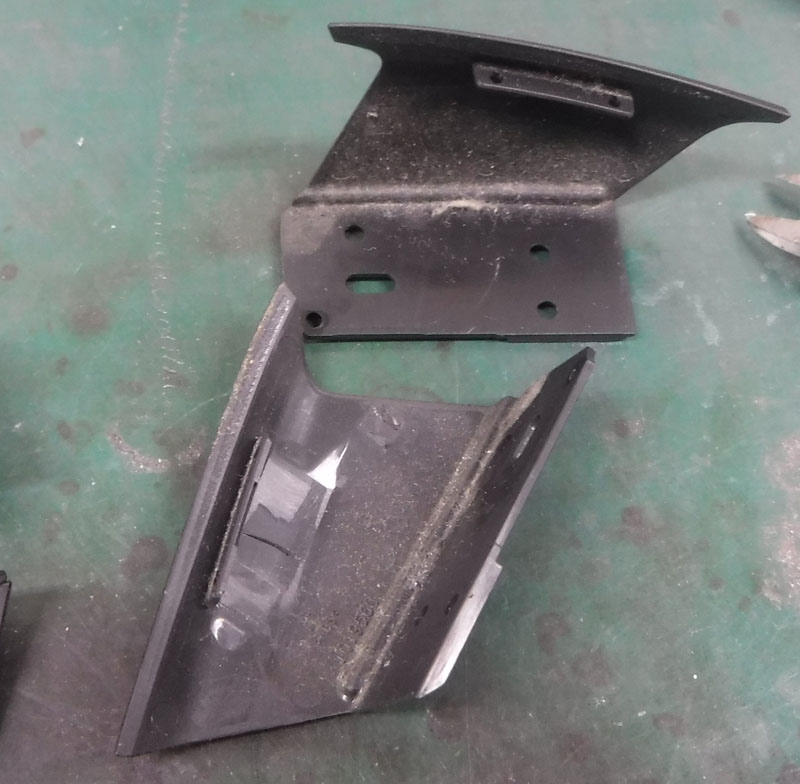

螺絲移除後就可以取下前端兩側外蓋,裡面也卡了不少灰塵

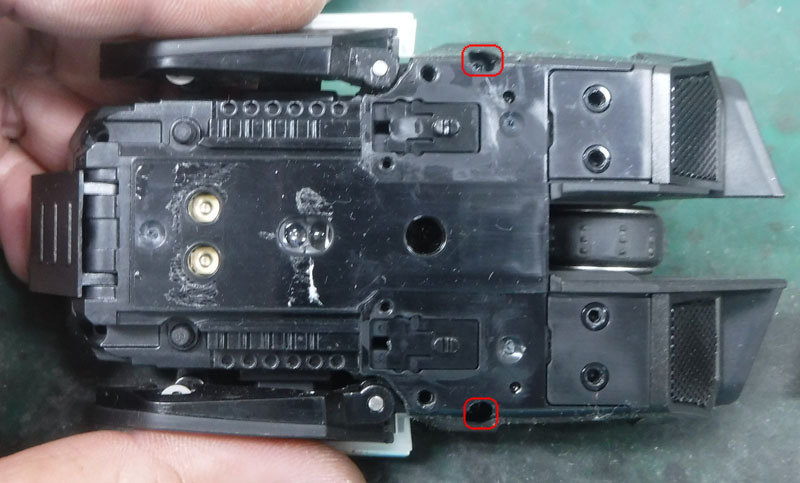

外蓋移除後,可以看到另外兩顆本體上下部外殼固定用星型螺絲(紅框處)

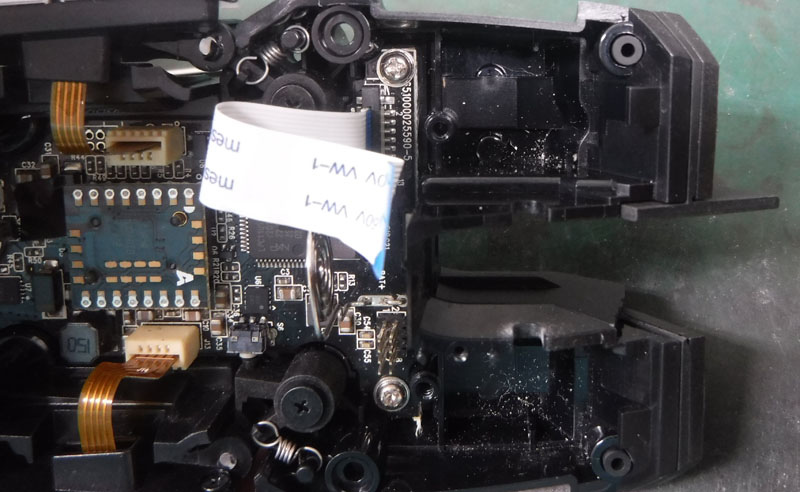

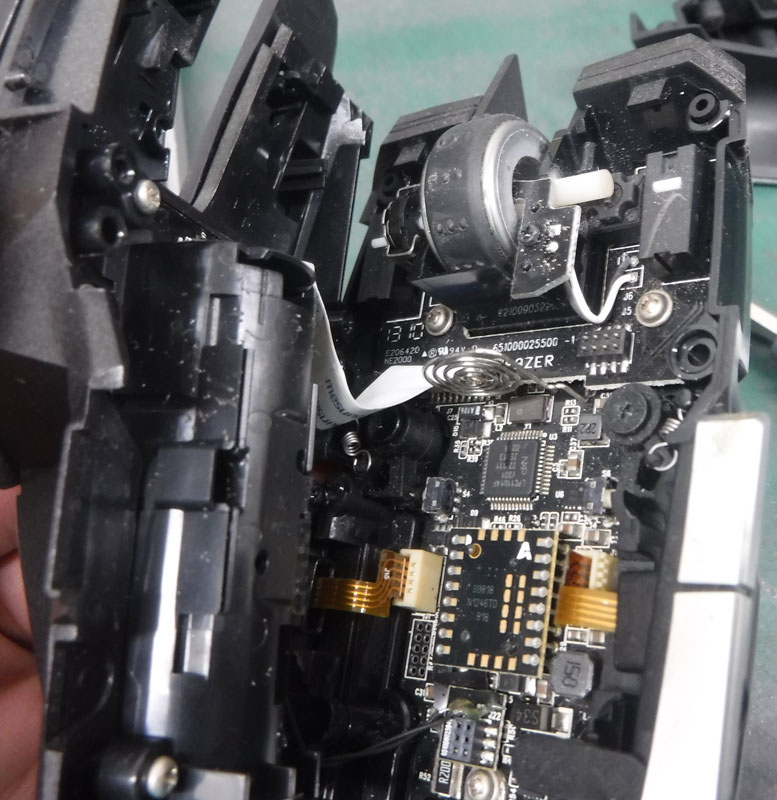

四顆星形螺絲都鬆開後,就可以小心分離本體上下部外殼,須注意上下部外殼間有兩條連接的線路

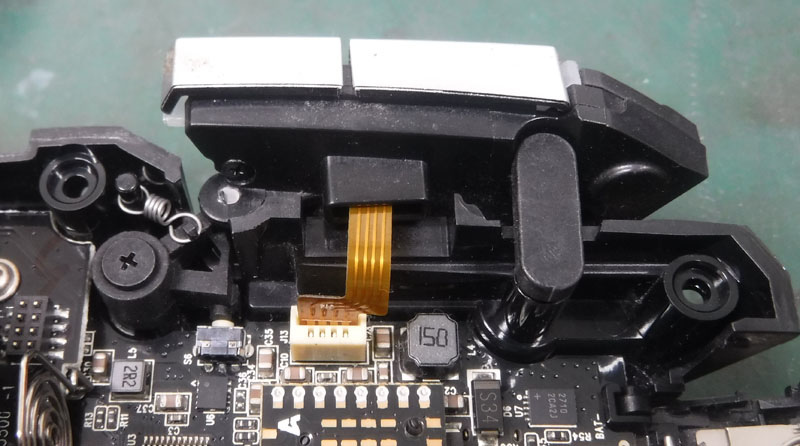

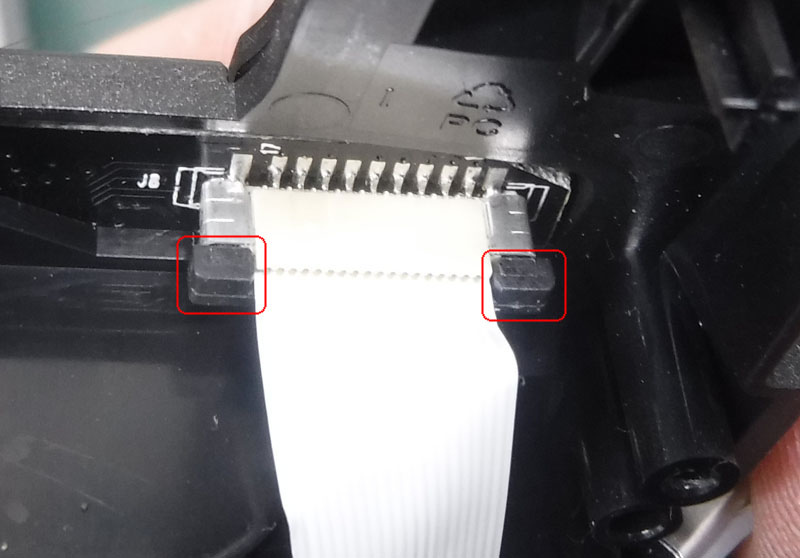

外殼上半部內的白色排線座,將兩旁黑色部分(紅框)小心挑起後,就可以移除白色排線

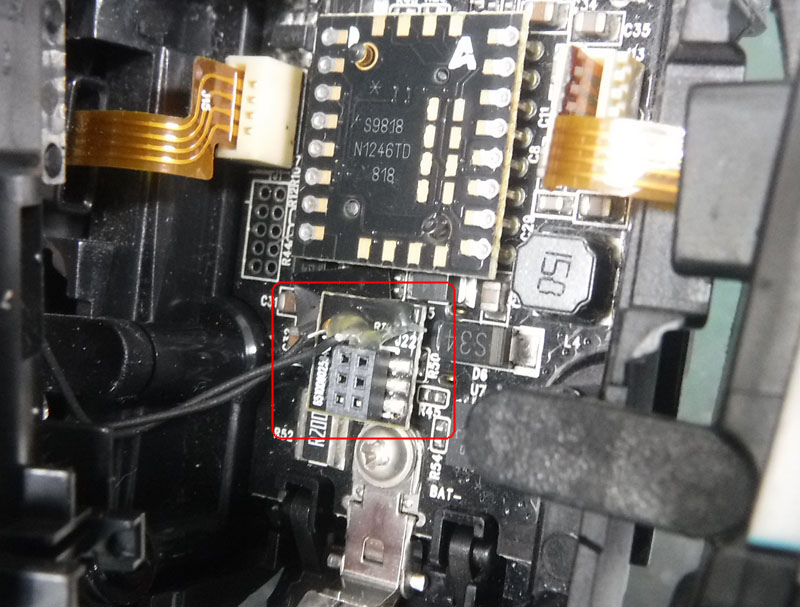

兩條細黑線的連接器(紅框處)也要拆下,因為六孔連接器內只有兩支插針,須注意裝回去時插針不要插錯位置(插在六孔連接器的最後兩格)

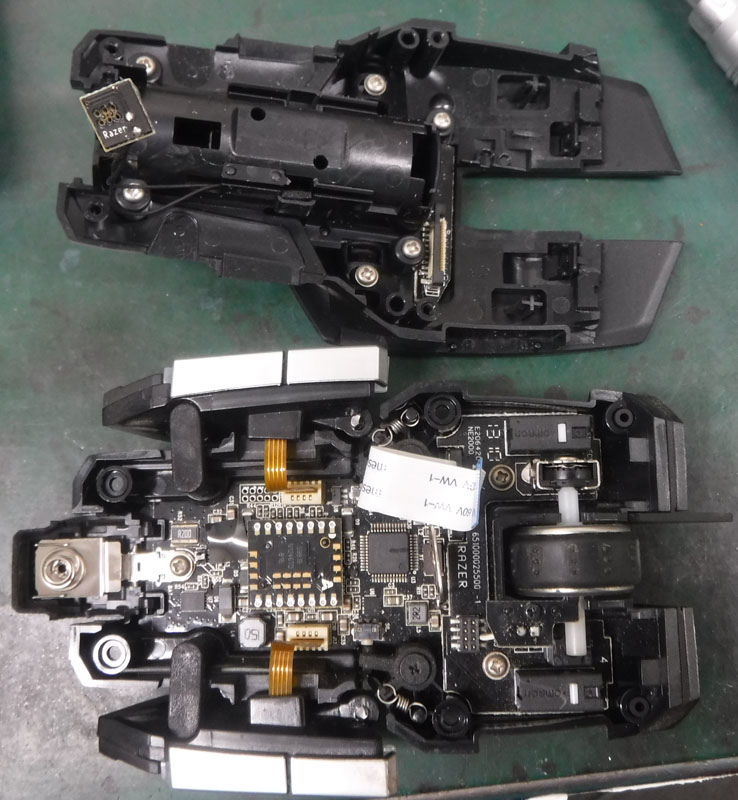

將排線與細黑線都拆卸後,外殼上下部就可以完全分開

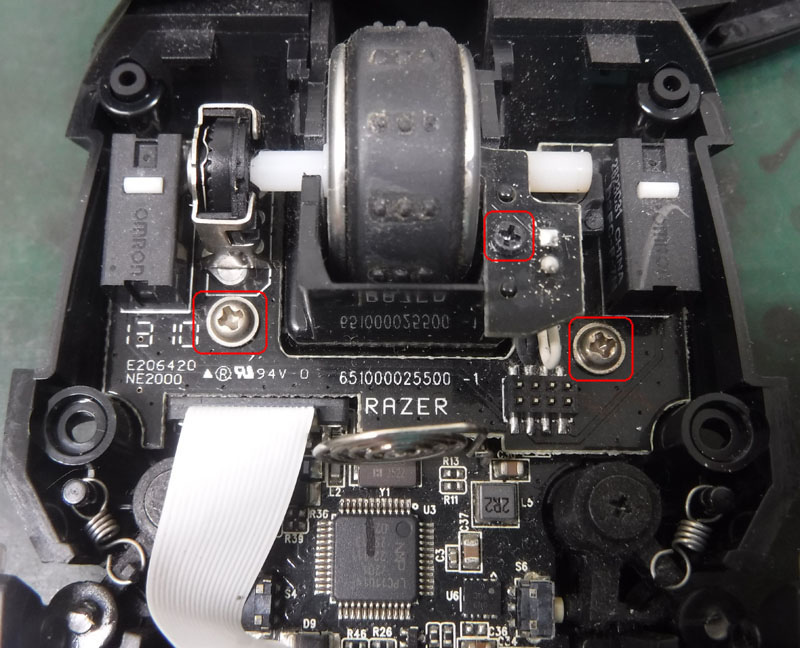

鬆開固定按鍵及滾輪發光LED小塊電路板的固定螺絲(紅框處)

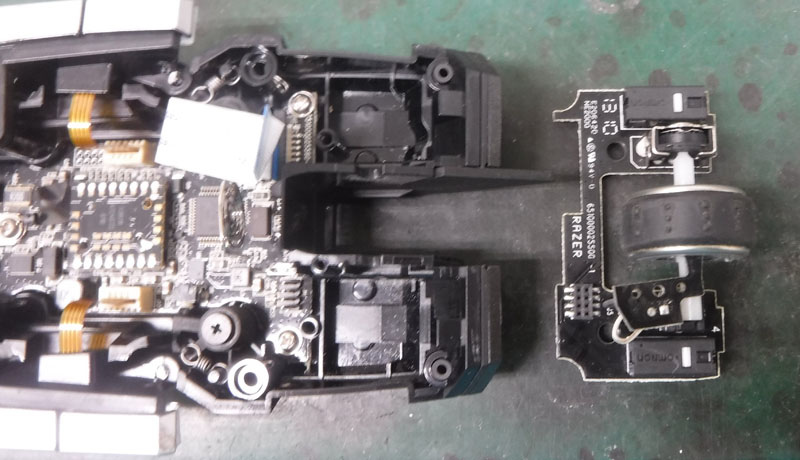

就可以往上提,將按鍵/滾輪及發光LED電路子板自下半部本體內取出

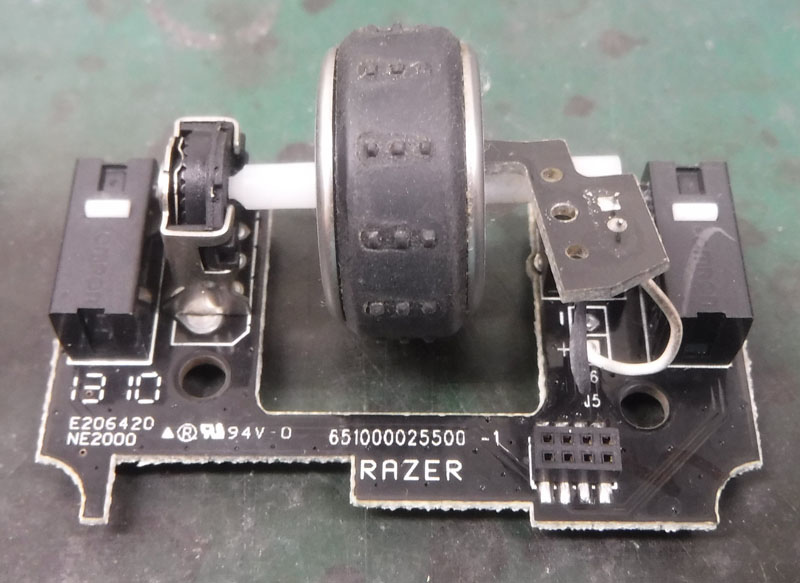

按鍵/滾輪及發光LED電路子板

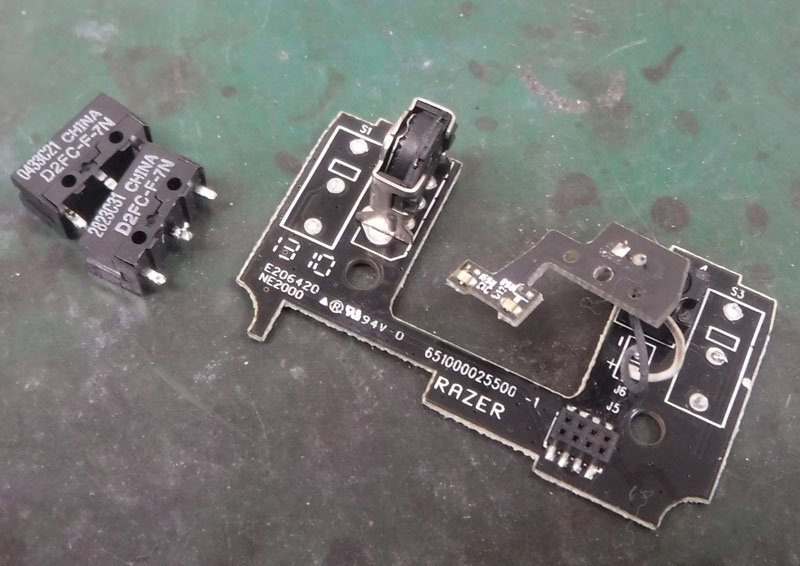

此款滑鼠所使用的是OMRON歐姆龍D2FC-F-7N大陸廠微動開關,因為考量到使用壽命,所以左右按鍵兩顆微動開關都換新的,使用烙鐵與吸錫器拆下原本的微動開關,然後把新的開關照原本的方向插入並焊接上去

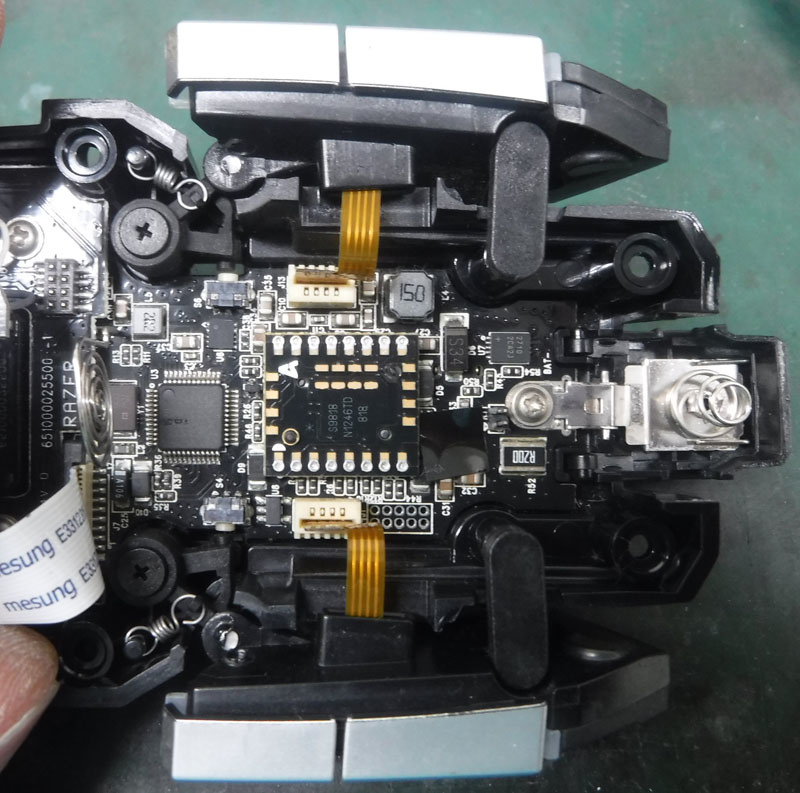

內部因使用而累積的粉塵/灰塵也要清理
檢查上半部本體內與微動開關接觸的十字部分(紅框處)有沒有磨損凹痕
清理側邊按鍵機構的灰塵及檢查活動狀況
當內部灰塵都清理完成後,就可以準備依照相反順序組裝回去


重新組裝完成後先檢查各部分功能都正常後再貼回標籤貼紙與鼠貼,另外鼠貼部分如果撕下來時受損或邊緣不平整,最好更換新的鼠貼以確保滑鼠能順暢滑動

報告完畢,謝謝收看
