ISDT C4是一款可對應多種充電電池的智慧充電器,可針對NiMH、NiCd、NiZn、Eneloop、Li-Ion(包含IMR鋰錳/INR三元/ICR鋰鈷等)、LiHv、LiFePO4等常用電池,進行充電、放電、保存、循環、激活、分析等六大功能。C4上方配置一個可視角度良好的IPS液晶螢幕,用來顯示詳細參數、任務進行過程、圖表。各槽位可以獨立工作,放入不同類型的電池、執行不同的任務,並針對不同類型的電池採用不同的充放電特性及方式。C4可透過Micro USB升級韌體,以改善/提升裝置功效及資訊顯示方式

產品規格:
型號:C4
電源輸入:DC12-24V/2.5A
最大充電功率:25W
最大放電功率:10W
支援電池數量:1–4顆單體電池
支援電池尺寸:AAA/AA/10440/10500/12500/12650/13500/13650/14500/14650/16650/17650/18650/20650/22650/26650
電池電壓範圍:每槽0.2V-5.0V
支援電池種類:NiMH/NiCd/NiZn/Eneloop/Li-Ion/LiHv/LiFePO4
充電電流範圍:每槽0.1A–3.0A
放電電流範圍:0.1A–1.5A
操作模式:充電、放電、保存、循環、激活、分析
循環次數:1–66次可設定
顯示:320×240 IPS LCD
音效:多重音調
溫度感測器:內建5個
操作環境溫度:0°C–40°C
電壓測量精度:±10mV內部解析度
電流量測精度:±10mA內部解析度
待機消耗:<0.05mA/電池
連接埠:DC輸入、升級用Micro USB插座、USB電源輸出
USB-A輸出:DC 5V/2.1A
韌體升級:可
極性反向保護:具備
過熱保護:具備
過容量保護:具備
尺寸:122×85×38mm
材質:PC+ABS外殼,鋁製散熱片
重量:153g

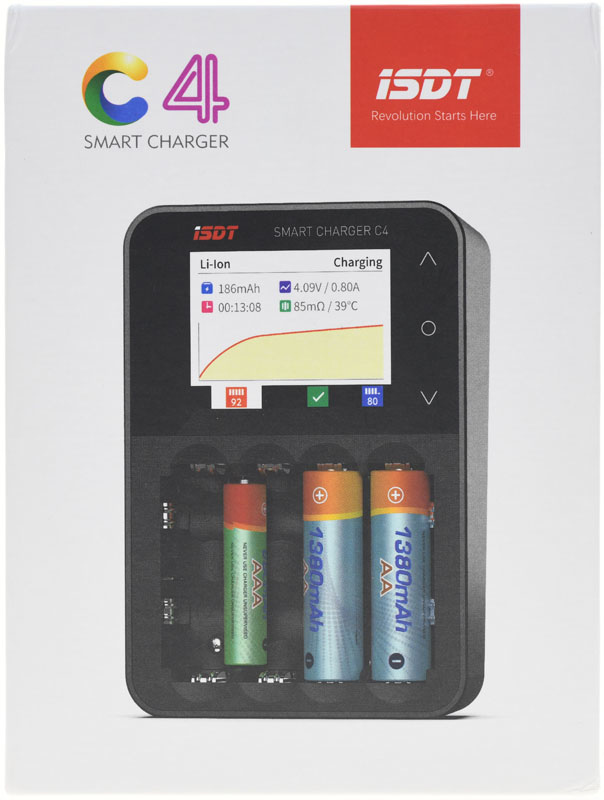

外盒正面,上方有C4 SMART CHARGER字樣及ISDT商標,下方為產品外觀圖


外盒背面,上方中央有QR碼及ISDT商標,下方有產品規格英文簡介、認證標章、顏色、產地標示


頂部側面有ISDT商標


底部側面警告訊息,提醒使用者不可在無人監看下使用充電器、不可對非充電電池進行充電、電池處置不當會有嚴重危害、使用前詳讀說明書、裝置使用中可能會發熱、只在涼爽及通風環境使用本裝置並遠離可燃物、若不依照安全守則可能會導致財物損失及人員受傷


左側面有六種功能的圖示


右側面有QR碼及ISDT商標,右上角有序號條碼貼紙


配件內容,有交流轉直流12V/2.5A轉換器、使用說明書、螢幕保護貼、裝飾貼紙、C4充電器本體

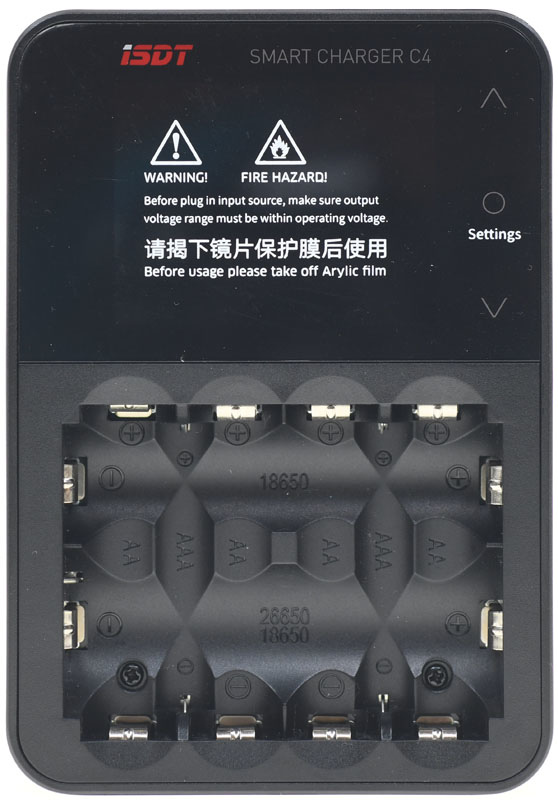

本體正面,上方為彩色螢幕,下方為電池槽,螢幕有貼上保護膜,保護膜上有”插入電源前確認其電壓範圍於正常操作範圍中”的警告訊息


去除保護膜,螢幕旁有三個觸控鍵,分為”︿”(上)、”○”(中)、”﹀”(下)


電池槽有分縱向與橫向放置,並標示正負極及對應電池尺寸

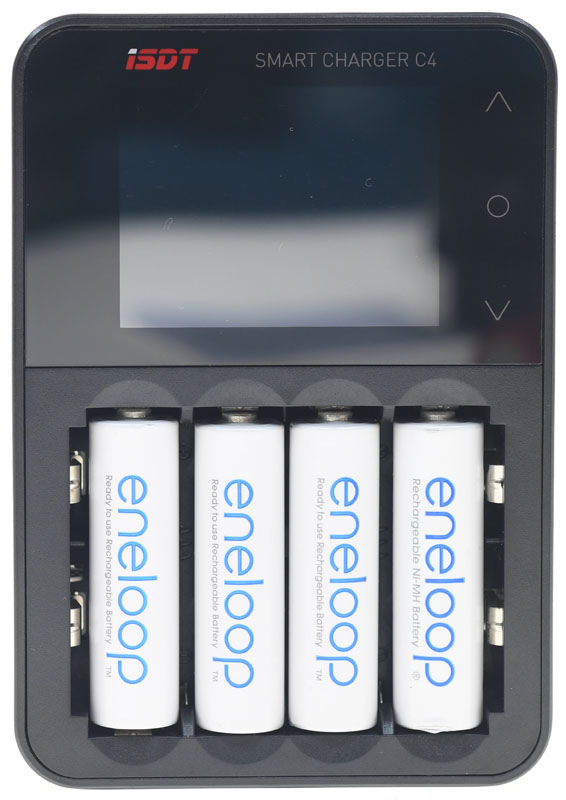

縱向方向最多可裝入四顆AA電池

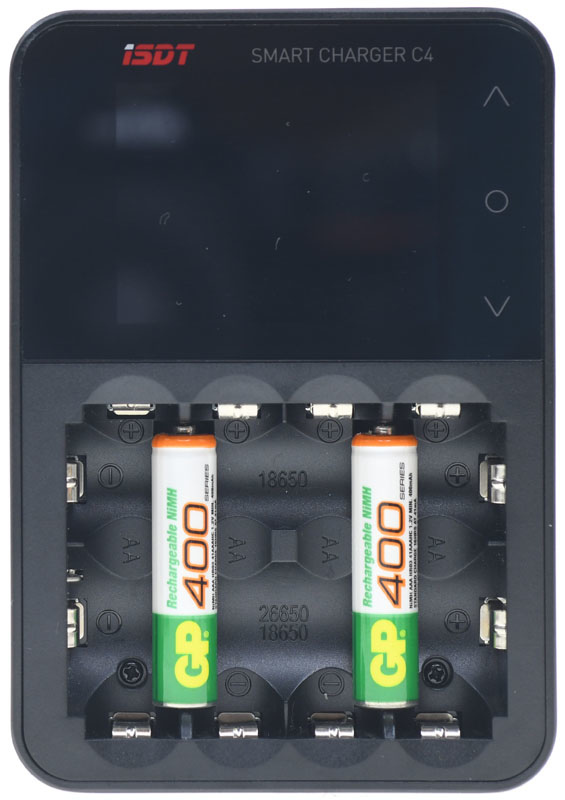

縱向方向也可裝入兩顆AAA電池


電池槽可橫向放置兩顆18650或是一顆26650

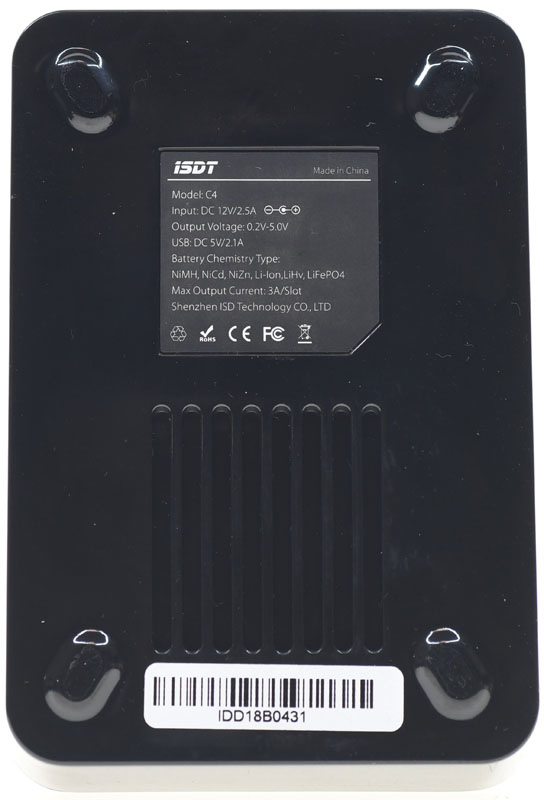

本體背面四個角落有防滑膠墊,中央有產品標籤、散熱用開孔、序號條碼貼紙


本體背面有DC輸入插孔、散熱風扇出風口、韌體升級Micro USB插孔、USB-A 5V/2.1A供電輸出插孔
當充電中同時使用USB-A輸出時,電池充電功率將自動降低以滿足USB輸出所需電能
平常低負載狀態下風扇不會運轉,當高功率充/放電運作使內部溫度提高時,風扇會開始運轉,但是C4採用小尺寸高轉速風扇,所以在安靜環境下風扇運作聲相當明顯

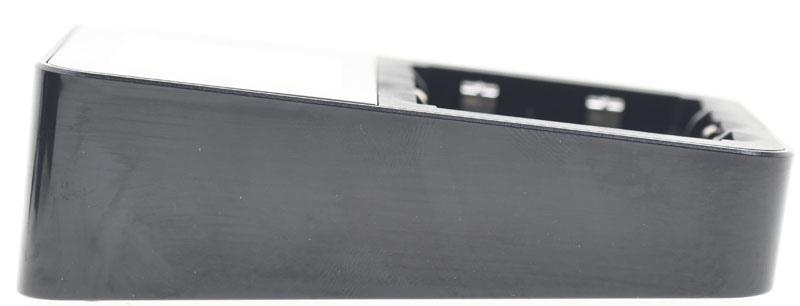

本體側面圖

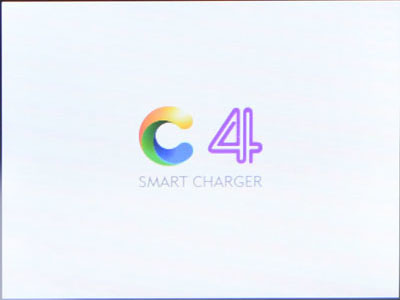

DC輸入插孔接上電源後,C4會發出一小段蜂鳴聲並顯示開機畫面

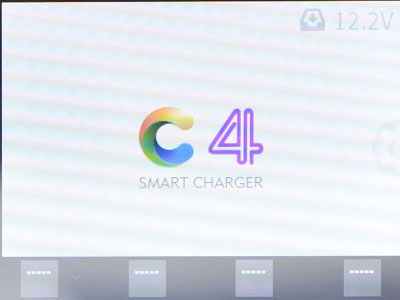

若沒有裝電池,則直接進入待機畫面,右上角顯示目前輸入電壓,這時長按中觸摸鍵可進入系統設定

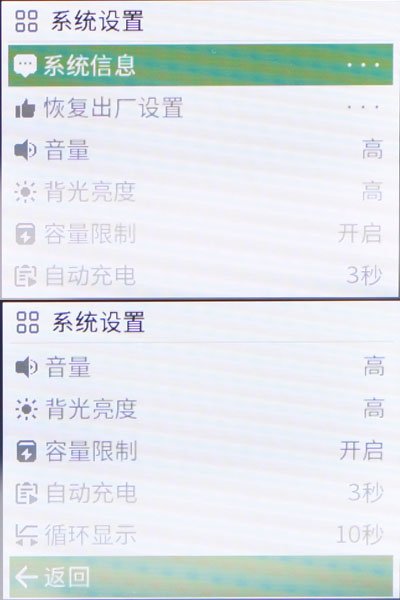

系統設定選單一覽
系統信息:顯示系統型號、韌體版本等
恢復出廠設置:所有設定重置成出廠預設值
音量:蜂鳴器高/中/低/靜音選擇(即使設定靜音,若發生異常警報仍會發出聲音)
背光亮度:設定螢幕背光亮度高/中/低
容量限制:設定可支援的最大電池容量
自動充電:開啟自動充電模式等待時間
循環顯示:循環切換各項參數/圖表
返回:回至上一頁

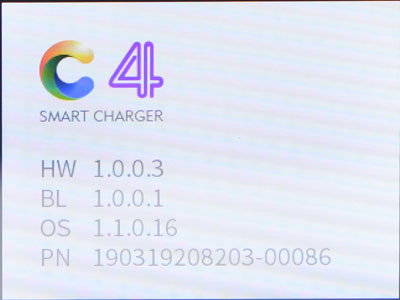

系統信息:顯示系統型號、硬體/韌體版本等

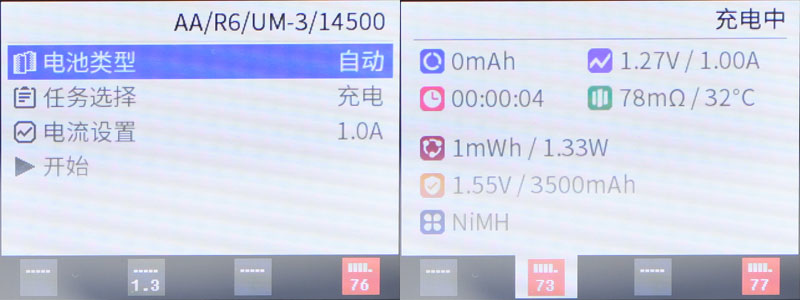

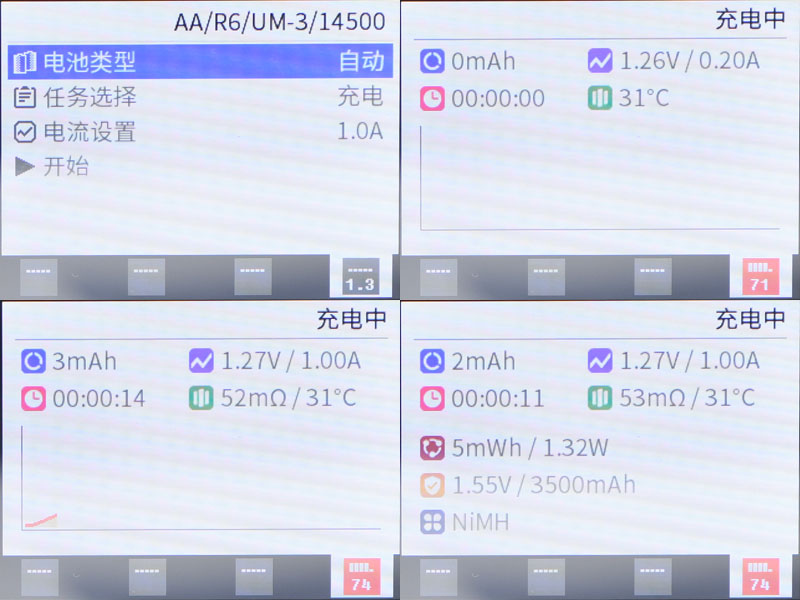

自動模式,將電池依照正負極標示放入電池槽,系統偵測到電池放入就會自動跳出任務設定畫面,充電器檢測電池同時發出間歇蜂鳴聲,響三次蜂鳴聲後會自動開始充電。最下方任務快速預覽欄灰色+數字是裝入電池的電壓,當變成充電中會變成橘色並改為顯示百分比及長條格

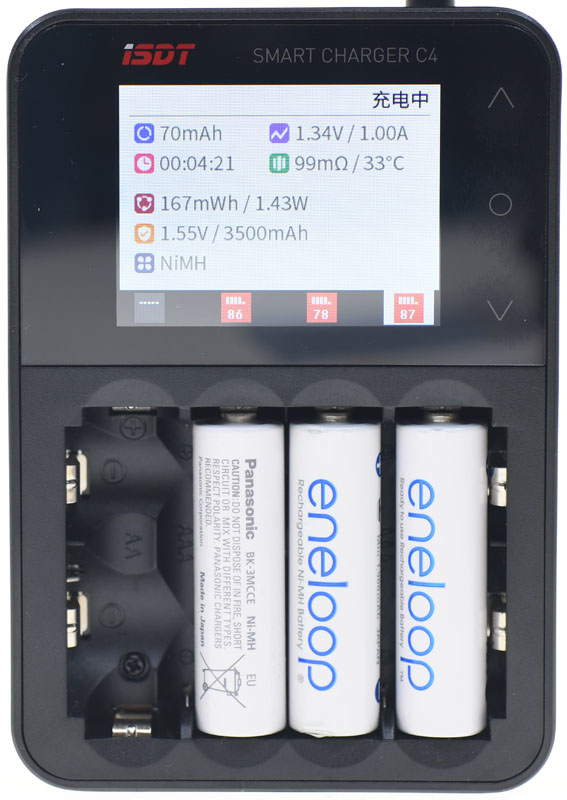

任務進行中螢幕上方區域會顯示mAh、電壓/電流、時間、內阻/溫度,螢幕下方區域可使用中觸摸鍵來切換顯示電量曲線圖,或是顯示mWh/W、截止電壓/容量、電池種類
畫面中顯示的內阻值是充電器經由控制充電電流所計算出等效內阻,同一電池在不同電量下內阻值可能會存在差異,另外因為充電器是透過計算方式推估等效內阻,所以會與實際使用電池內阻表測出數據有所差異


充電器任務進行時,在其他空槽位放入電池,系統會自動跳至該槽位的任務設定畫面,等候蜂鳴器響三聲後便會自動開始充電,每個槽位的任務都可以獨立運作和設定,彼此之間不會影響


若要手動更改任務設定,在蜂鳴器響三聲期間內,按下任意觸摸鍵就可暫停自動執行,進行手動任務進階設定

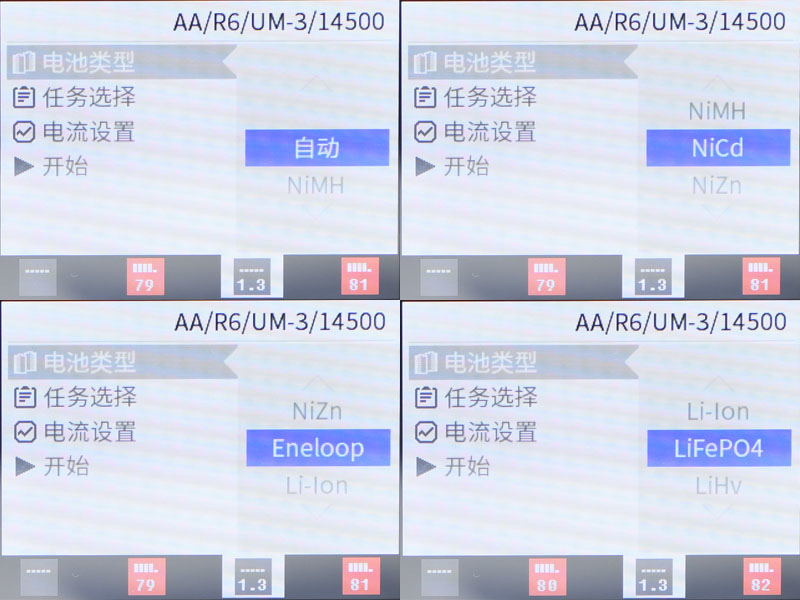

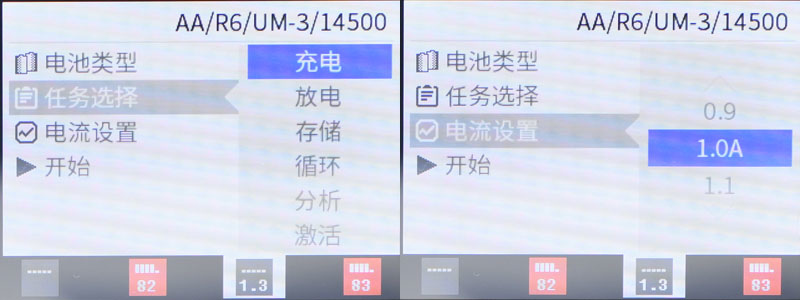

電池類型可以設定自動/NiMH/NiCd/NiZn/Eneloop/Li-Ion/LiFePO4/LiHv


任務選擇可選充電、放電、儲存(僅適用Li-Ion/LiFePO4/LiHv)、循環、分析、激活
儲存:當鋰電池需要長時間存放時,最好將電池維持在儲存電壓,此時放入電池的電壓若低於儲存電壓,充電器會自動進行充電任務;若電池的電壓高於儲存電壓,充電器會自動進行放電任務,直到所指定的儲存電壓
循環:電池將連續執行充放電循環至指定次數(可設定1-66次),用來去除電池記憶效應(適用NiMH/NiCd)
激活:當電池過放時,充電器無法正常偵測電池及充電,使用激活功能,充電器會用小電流慢速方式對電池充電,然後進行放電,放電完成後再度進行充電,同時檢測電池狀態是否成功活化
分析:可對電池進行一次完整充放電循環,並顯示實際的充入容量/電量與放出容量/電量,作為電池充放電配對的參考,也可檢測電池的放電性能/容量是否老化變弱
電流設置:充電可設定0.1A至3A,放電可設定0.1A至1.5A,如果是進行充+放電的任務,則需要分別設定充電/放電電流


有多個任務在進行時,最下方任務快速預覽欄會顯示狀態,使用上/下觸摸鍵可以在各任務間切換顯示詳細參數

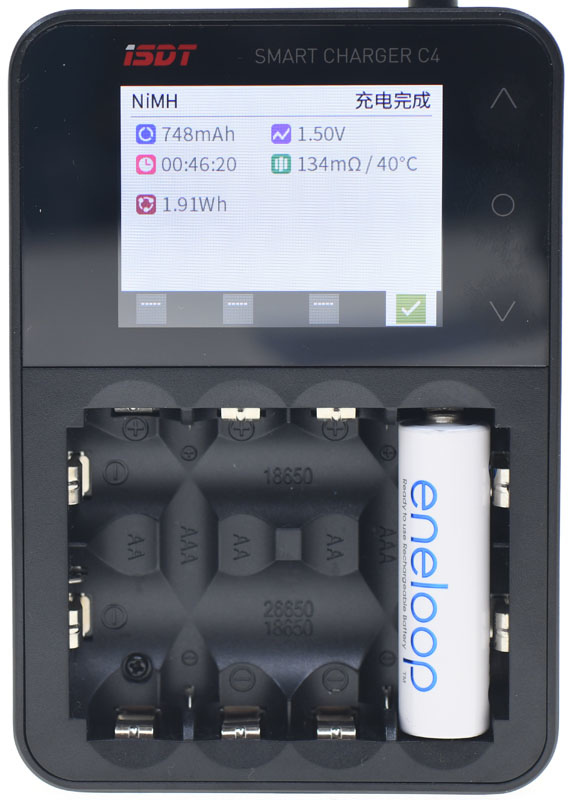

任務完成後,充電器會發出提示聲,最下方任務快速預覽欄會顯示綠色打勾來替代原本的百分比,同時上方會顯示任務詳細參數(充入電量、電壓、時間、內阻推估值/溫度、Wh)


附註:
自動模式下各類電池的額定電壓/滿充電壓/放電電壓/儲存電壓
NiCd/NiMH/Eneloop:額定電壓1.2V、滿充電壓1.65V、放電電壓0.9V
NiZn:額定電壓1.5V、滿充電壓1.9V、放電電壓1.2V
Li-Ion:額定電壓3.7V、滿充電壓4.2V、放電電壓3.1V、儲存電壓3.7V
LiFePO4:額定電壓3.3V、滿充電壓3.65V、放電電壓2.9V、儲存電壓3.2V
Li-HV:額定電壓3.8V、滿充電壓4.35V、放電電壓3.3V、儲存電壓3.8V

自動模式下預設充電電流:
AAA/10440:0.5A
AA/10500:1A
18650:2A
26650:2.5A
若實際所需充電電流小於預設電流,則需要手動設定,避免電池因充電電流超標而發熱甚至受損產生危險

報告完畢,謝謝收看
