9V版本測試請按此

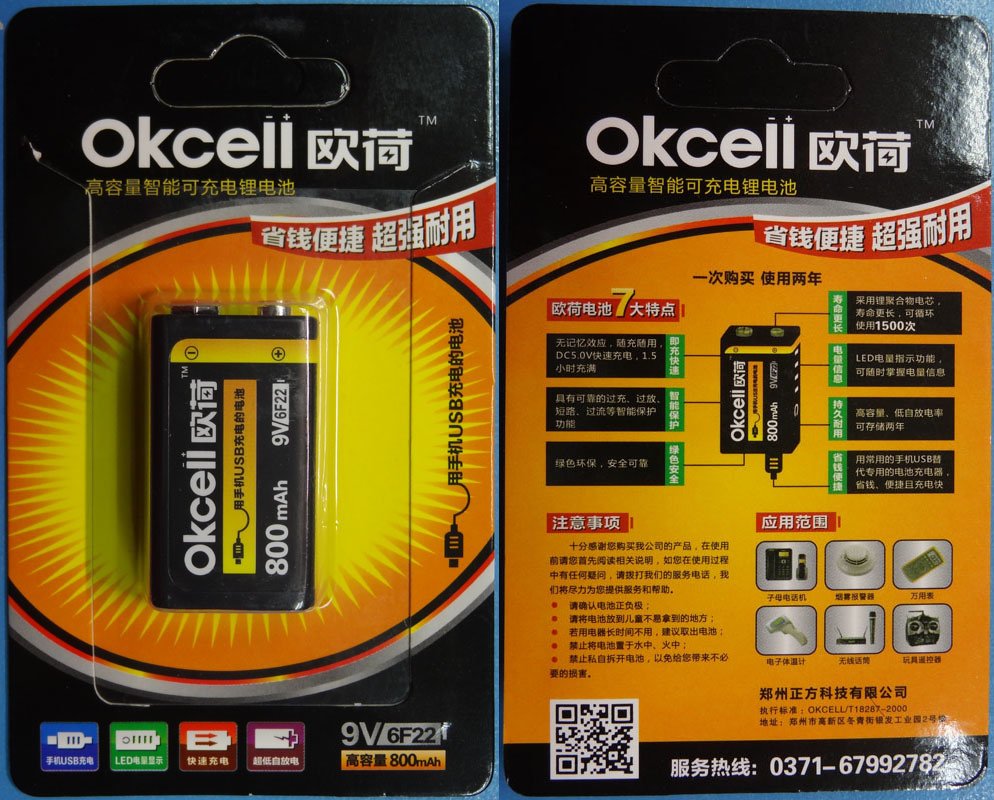

吊卡式包裝正面,電池放在透明塑膠泡殼內,產品名稱、特色、電壓容量規格印在後方紙卡上
吊卡式包裝背面為產品特色介紹、注意事項、應用範圍、製造商資訊


電池本體尺寸為006P/6F22規格(43x22x15mm),塑膠製外殼上黏貼印有正負極/產品名稱/容量規格/注意事項的貼紙


006P/6F22規格正負電極,另一面有Micro USB充電輸入埠及保固貼紙


電池側面有一個電量指示按鈕以及四個綠色電量指示燈,要持續按住按鈕才會點亮目前電池電量所對應的LED顆數,一放開按鈕就會熄滅


8.4V版本(下方)與9V版本(上方)比較,指示燈顆數分別為四顆與三顆


8.4V版本(左方)重量為25克,9V版本(右方)重量為20克


電池空載輸出電壓


因為內部輸出為兩顆電池串聯,沒有經過任何轉換電路,所以無論空載或輸出任何電流,都不會有漣波成分,只有示波器探棒拾取到的外界雜訊


使用5V對已經完全沒電的電池進行充電,最高充電電流可達0.5A,完全充滿耗時約三個小時又二十分鐘,充入850mAh/4.33Wh的電力


輸出電流/電壓負載曲線,電池輸出電壓隨電流增加而逐漸下降,電流達到0.6A時輸出電壓為7.68V


電池輸出電流超過限制或是正負極短路,會截止輸出,必須要重新充電才會恢復輸出(但是斷電時按壓電量指示按鈕時仍會點亮電量指示燈)

放電電流30mA與50mA實際放電時間圖表,總共放出約432mAh/3.25Wh的電力(30mA)



結論:
Okcell歐荷可充電式鋰電池8.4V版內部使用兩顆串聯的鋰聚合物電池搭配充電電路,來模擬成006P/6F22電池,使用一般USB 5V及Micro USB線即可進行充電,不需使用專用充電器。上方具備電量指示燈可以立即了解電池電量狀態,當電量用盡、輸出端短路或過電流時,會停止輸出,需接上Micro USB輸入重新充電來恢復。完全充飽時開路電壓在8.4V左右,因為輸出未經過任何轉換電路,所以如同一般電池不帶任何漣波成分,可適用於對漣波敏感的用電裝置。實際測試可放出432mAh、3.25Wh的電力,與電池上800mAh標示有出入。輸出電壓隨電流增加而逐漸下降,輸出電流0.6A時電池輸出電壓為7.68V

報告完畢,謝謝收看
